饱和器法硫酸铵生产工艺流程

饱和器法生产硫酸铵的工艺简介硫酸铵是一种重要的化工原料，在农业、工业和医药等领域有着广泛的应用。

饱和器法是一种常用的生产硫酸铵的工艺，通过在稀硫酸溶液中使用氨气来反应生成硫酸铵。

本文将对饱和器法生产硫酸铵的工艺进行详细介绍。

工艺流程饱和器法生产硫酸铵的工艺通常包括以下几个步骤：1.氨气的制备：首先，制备所需的氨气。

氨气通常通过氨气解吸收法或氨气合成法进行制备。

在这两种方法中，氨气的纯度和浓度都是关键的参数，应根据具体情况进行选择。

2.稀硫酸溶液的制备：使用纯度高的浓硫酸和适量的水来制备稀硫酸溶液。

硫酸的浓度和用量要根据具体工艺要求进行控制。

3.氨气与稀硫酸的反应：将制备好的稀硫酸溶液置于饱和器中，并通过控制氨气的通入量和反应时间来控制反应的进行。

在反应过程中，氨气与硫酸发生中和反应生成硫酸铵。

4.结晶和分离：经过反应生成的硫酸铵溶液经过一段时间的冷却结晶，然后通过过滤或离心等分离技术获得固体硫酸铵。

工艺优势饱和器法生产硫酸铵的工艺具有以下优势：1.反应条件控制简单：通过控制稀硫酸溶液的浓度、氨气的通入量和反应时间等参数，可以实现对反应过程的精确控制，从而提高产品的质量和产量。

2.原料易得：硫酸和氨气是饱和器法生产硫酸铵的主要原料，两者都是常见的化工原料，易于获取。

3.生产成本低：饱和器法生产硫酸铵的生产设备简单，操作方便，相对于其他工艺而言，成本较低。

4.产品质量稳定：饱和器法生产的硫酸铵具有较高的纯度和稳定的化学成分，适用于各种工业和农业应用。

工艺改进饱和器法生产硫酸铵的工艺虽然有诸多优势，但也存在一些问题和改进空间：1.产能提升：目前的饱和器法生产硫酸铵的工艺对生产设备的要求较高，产能有限。

可以考虑采用更高效的饱和器设备，优化工艺参数，提高生产效率和产量。

2.废气处理：饱和器法生产硫酸铵产生的废气含有大量的氨气，对环境造成一定的污染。

可以采用废气脱氨技术对废气进行处理，减少氨气排放，保护环境。

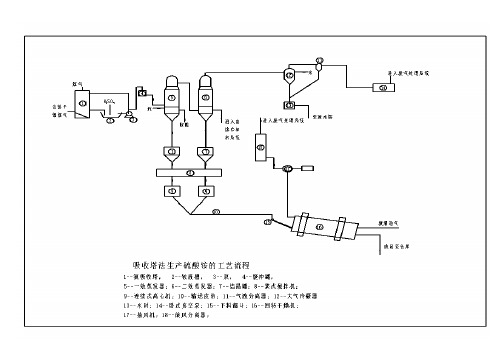

干馏煤气进入吸收塔1中，用泵3从铵液槽2中抽出酸度为1.5~4%的硫酸铵溶液送入氨吸收塔，循环吸收煤气中的氨，至溶液的硫酸铵浓度达到36~40%时，用泵进入中间罐内保持温度60℃，静置以除去其中残存的页岩油，硫酸铵液经泵送入原料缓冲罐4，在罐内依靠位差和二次蒸汽的冷凝，或真空泵使蒸发器形成的减压而进入第一效蒸发器5及二效蒸发器6，利用低压间接蒸汽加热，进行蒸发结晶。

第一效蒸发器利用油压自动调整器，调整至2个大气压的蒸汽进行加热，从顶部导出的二次蒸汽，进入二效蒸发器作为热载体进行蒸发。

一效蒸发器的真空度依靠二次蒸汽在二效蒸发器的冷凝而维持在275毫米汞柱左右。

二效蒸发器导出的蒸汽进入大气冷凝器12，在大气冷凝器内，用喷入循环冷却水，使体积突然缩小所形成的减压，以及单缸卧式真空泵的抽力来维持真空，一般达到640毫米汞柱左右。

冷凝水及循环冷却水经泵送入凉水塔冷却后循环使用。

大气冷凝器中的不冷凝气体经气液分离器，由卧式真空泵连续抽出放入大气中。

硫酸铵溶液经蒸发浓缩而析出的结晶，通过自动阀流入结晶罐7，再定期从结晶罐放入密封的桨式搅拌机8，在搅拌机经叶桨的搅拌作用成为均匀的悬浮液，并靠位差连续进入用不锈钢制成的卧式连续离心机9内，结晶在离心机中和母液分离。

并用水洗涤结晶，洗涤水的用量约为硫酸铵结晶重量的5~14%。

由离心机分离出的母液及洗涤水，流入母液罐后，用泵送回吸收塔底的硫酸铵液槽2中。

经洗涤后的硫酸铵结晶含水2.5%左右，落至皮带运输机10中，经下料漏斗15连续进入回转干燥机16中，结晶被120℃的热烟道气干燥，干燥后的硫酸铵结晶经自动皮带计量称计量后，由皮带运至仓库，进行包装。

干燥用的热载体是燃烧炉煤气燃烧后的烟道气，在120℃下进入回转式干燥机，经干燥机后温度降至80℃，由抽风机抽出，经旋风分离器回收粉末状硫酸铵后放入大气中，粉末状硫酸铵亦送至仓库。

饱和器法硫酸铵生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!饱和器法硫酸铵生产工艺流程主要包括以下几个步骤：1. 原料准备a. 硫酸：采购高纯度硫酸，一般要求硫酸浓度在98%以上。

饱和器法生产硫酸铵的工艺引言硫酸铵是一种重要的氮肥，广泛应用于农业生产中。

饱和器法是一种常用的生产硫酸铵的工艺方法。

本文将详细介绍饱和器法生产硫酸铵的工艺流程和关键步骤。

工艺流程饱和器法生产硫酸铵的工艺流程主要包括以下几个步骤：1.原料准备：首先，需要准备硫酸和铵盐两种原料。

硫酸是生产硫酸铵的主要原料，铵盐是提供氨基离子的原料。

2.溶液调配：将一定比例的硫酸和铵盐溶解在水中，形成硫酸铵溶液。

根据实际需要，可以调整硫酸和铵盐的比例，以控制最终硫酸铵产品的含氮量。

3.饱和反应：将调配好的硫酸铵溶液引入饱和器中，通过控制反应温度和压力，使溶液中硫酸铵达到饱和状态。

反应时间一般较长，需要根据具体工艺要求进行调整。

4.结晶分离：饱和反应结束后，将饱和液体通过过滤或离心等方式进行分离，得到固体硫酸铵结晶。

随后，通过洗涤和干燥等工艺步骤，得到符合要求的硫酸铵成品。

关键步骤饱和器法生产硫酸铵的关键步骤主要包括饱和反应和结晶分离。

饱和反应饱和反应是整个生产工艺中最关键的步骤之一。

它直接影响硫酸铵的结晶过程和成品质量。

以下是饱和反应的一些关键要素：•温度控制：饱和反应中，温度的控制十分重要。

过高的温度会导致硫酸铵过度分解，产品中含氮量降低；过低的温度可能会影响反应速率和结晶质量。

因此，需要根据实际情况确定最适宜的反应温度。

•压力控制：反应区压力是影响饱和溶液温度和溶解度的重要因素。

通过控制反应器内的压力，可以调节溶液中硫酸铵的溶解度。

一般情况下，提高压力能够提高硫酸铵的溶解度，有利于生成较大颗粒的硫酸铵结晶。

•搅拌措施：通过适当的搅拌可以提高反应溶液的传质速度，促进硫酸铵的溶解和结晶。

搅拌过程中应避免过强的剪切力，以防止产生细小颗粒的硫酸铵结晶。

结晶分离结晶分离是将饱和液体中的硫酸铵结晶与母液分离的关键步骤。

以下是结晶分离的一些关键要素：•过滤设备：选择合适的过滤设备能够有效分离硫酸铵结晶和母液。

常用的过滤设备有板框式过滤机、离心机等。

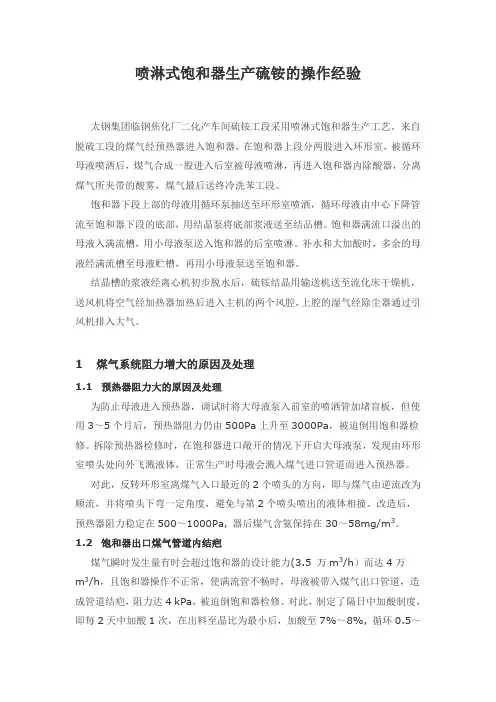

喷淋式饱和器生产硫铵的操作经验太钢集团临钢焦化厂二化产车间硫铵工段采用喷淋式饱和器生产工艺。

来自脱硫工段的煤气经预热器进入饱和器，在饱和器上段分两股进入环形室，被循环母液喷洒后，煤气合成一股进入后室被母液喷淋，再进入饱和器内除酸器，分离煤气所夹带的酸雾，煤气最后送终冷洗苯工段。

饱和器下段上部的母液用循环泵抽送至环形室喷洒，循环母液由中心下降管流至饱和器下段的底部，用结晶泵将底部浆液送至结品槽。

饱和器满流口溢出的母液入满流槽，用小母液泵送入饱和器的后室喷淋。

补水和大加酸时，多余的母液经满流槽至母液贮槽，再用小母液泵送至饱和器。

结晶槽的浆液经离心机初步脱水后，硫铵结晶用输送机送至流化床干燥机，送风机将空气经加热器加热后进入主机的两个风腔，上腔的湿气经除尘器通过引风机排入大气。

1 煤气系统阻力增大的原因及处理1.1 预热器阻力大的原因及处理为防止母液进入预热器，调试时将大母液泵入前室的喷洒管加堵盲板，但使用3～5个月后，预热器阻力仍由500Pa上升至3000Pa，被迫倒用饱和器检修。

拆除预热器检修时，在饱和器进口敞开的情况下开启大母液泵，发现由环形室喷头处向外飞溅液体，正常生产时母液会溅入煤气进口管道而进入预热器。

对此，反转环形室离煤气入口最近的2个喷头的方向，即与煤气由逆流改为顺流，并将喷头下弯一定角度，避免与第2个喷头喷出的液体相撞。

改造后，预热器阻力稳定在500～1000Pa, 器后煤气含氨保持在30～58mg/m3。

1.2 饱和器出口煤气管道内结疤煤气瞬时发生量有时会超过饱和器的设计能力(3.5 万m3/h）而达4万m3/h，且饱和器操作不正常，使满流管不畅时，母液被带入煤气出口管道，造成管道结疤，阻力达4 kPa，被迫倒饱和器检修。

对此，制定了隔日中加酸制度，即每2天中加酸1次，在出料至晶比为最小后，加酸至7%～8%, 循环0.5～1.0h，逐个打开冲洗水门冲洗，多余母液进入母液贮槽。

通过控制预热器后煤气温度，1天就可将母液贮槽内的母液抽入母液循环系统消化掉。

饱和器法生产硫酸铵的工艺介绍硫酸铵是一种重要的化肥，在农业生产中具有广泛应用。

饱和器法是生产硫酸铵的常用工艺之一。

本文将介绍饱和器法生产硫酸铵的工艺流程及其基本原理。

工艺流程饱和器法生产硫酸铵的工艺流程主要包括以下几个步骤：1.造浆：将硫酸与铵溶液混合，形成硫酸铵的原始浆料。

通常采用浓硫酸和浓氨水来制备溶液。

2.泵送：将原始浆料通过泵送至饱和器内。

饱和器通常是一个密封的容器，能够在一定的温度和压力下维持浆料的相对稳定状态。

3.饱和：在饱和器内，通过控制温度和压力等条件，使硫酸铵溶解度达到最大值，使溶液中含有尽可能多的硫酸铵。

4.结晶：将饱和溶液从饱和器中排出，并通过调节温度和压力等条件，使得硫酸铵的溶解度下降，从而促使溶液中的硫酸铵结晶出来。

5.分离：将硫酸铵晶体和剩余溶液进行分离。

通常采用过滤或离心等方法进行分离。

6.干燥：将分离出来的硫酸铵晶体进行干燥，以去除其中的水分。

7.包装：将干燥后的硫酸铵晶体进行包装，以便储存和销售。

基本原理饱和器法生产硫酸铵的基本原理是通过控制温度和压力等条件，使硫酸铵溶解度达到最大值，并利用溶解度的变化促使硫酸铵的结晶和分离。

在工艺流程中，首先将硫酸与铵溶液混合，形成硫酸铵的原始浆料。

通过泵送将浆料送入饱和器内，在饱和器内控制温度和压力，使硫酸铵达到饱和状态。

随后，降低温度和/或增加压力，使硫酸铵的溶解度下降，促使其结晶出来。

通过分离和干燥等步骤，最终得到干燥的硫酸铵晶体。

工艺优势饱和器法生产硫酸铵具有以下几个优势：1.工艺相对简单，易于实施和操作。

2.生产成本相对较低，能够降低硫酸铵的生产成本。

3.饱和器法能够高效地将硫酸铵溶解度提高至最大值，从而提高硫酸铵的产量。

4.硫酸铵晶体经过干燥后，能够方便地存储和运输。

工艺注意事项在饱和器法生产硫酸铵的过程中，需要注意以下几个问题：1.控制好饱和器内的温度和压力，以达到硫酸铵的最大溶解度。

2.应定期清洗饱和器，以防止结垢和堵塞等问题。

年产80万吨硫酸铵的工艺设计年产80 万吨硫酸铵的工艺设计摘要 (I)Abstract ........................................................................................ I I 引言.. (1) 第一章综述 (2)—1.1回收氨的目的及意义 (2)1.1.1氨的来源 (2)1.1.2回收氨的目的 (2)—1.1.3硫酸铵的性质和用途 (2)1.2硫酸铵生产方法 (3)—1.2.1老式饱和器法 ................................. 错误！未定义书签。

_1.2.2酸洗法 ......................................... 错误！未定义书签。

__ 1.2.3间接饱和器法................................ 错误！未定义书签。

__ 1.2.4喷淋式饱和器法............................... 错误！未定义书签。

1.3喷淋式饱和器法生产硫酸铵 (4)—1.3.1硫酸铵生产和结晶原理 (4)—1.3.2工艺优缺点 (6)第二章喷淋式饱和器法的工艺流程 (8)2.1喷淋式饱和器法生产硫酸铵的工艺流程 (8)2.2回收氨的影响因素及控制 (9)—2.2.1母液酸度 (9)—2.2.2母液温度 (10)—2.2.3母液搅拌 (11)—2.2.4离心分离和水洗 (11)2.2.5 杂质 (12)—2.2.6 晶比 (13)第三章饱和器的物料衡算和热量衡算 (14)3.1剩余氨水量的计算 (15)3.2氨的平衡及硫酸用量、干煤装入量的计算 (16)3.3水平衡及母液温度的确定 (17)3.3.1带入饱和器的水量17 3.3.2饱和器的出口煤气中的水蒸气分压18 3.3.3 母液最低温度的确定18 _3.3.4母液适宜温度的确定19 —3.4饱和器热平衡及煤气预热温度的确定 (19)—3.4.1输入热量Q入 (19)—3.4.2输出热量Q出 (22)第四章硫酸铵生产的主设备的计算 (24)4.1喷淋式饱和器 (24)4.2除酸器的计算 (27)结论 (30)致谢...................................... 错误！未定义书签。

找了两个(1) 工业制硫酸铵的方式，包括化学方程式1 ．饱和器法硫酸铵生产工艺流程(1) 鼓泡式饱和器法由鼓风机来的焦炉煤气，经电捕焦油器后进入煤气预热器。

在预热器内用间接蒸汽加热煤气到60〜70C或更高的温度，目的是为了使煤气进入鼓泡式饱和器蒸发饱和器内多余的水分，保持饱和器内的水平衡。

预热后的煤气沿饱和器中央煤气管进入饱和器，经泡沸伞从酸性母液中鼓泡而出，同时煤气中的氨被硫酸所吸收。

煤气出饱和器后进入除酸器，捕集其夹带的酸雾后，被送往粗苯工段。

鼓泡式饱和器后煤气含氨一般小于0.03g/m3冷凝工段的剩余氨水经蒸氨后得到的氨气，在不生产吡啶时，直接进入饱和器；当生产吡啶时将此氨气通入吡啶中和器。

氨在中和器内与母液中的游离酸及硫酸吡啶作用，生成硫酸铵，又随中和器回流母液返回饱和器。

饱和器母液中不断有硫酸铵生成，在硫酸铵含量高于其溶解度时，就析出结晶，并沉淀于饱和器底部。

其底部结晶被抽送到结晶槽，在结晶槽内使结晶长大并沉淀于底部。

结晶槽底部硫酸铵结晶放到离心机内进行离心分离，滤除母液，并用热水洗涤结晶，以减少硫酸铵表面上的游离酸和杂质。

离心分离的母液与结晶槽满流出的母液一同自流回饱和器中。

从离心机分离出的硫酸铵结晶经螺旋输送机，送入沸腾干燥器内，用热空气干燥后送入硫酸氨储斗，经称量包装入成品库。

为了使饱和器内煤气与母液接触充分，必须使煤气泡沸伞在母液中有一定的液封高度，并保证饱和器内液面稳定，为此在饱和器上还设有满流口，从满流口溢出的母液经插入液封内的满流管流入满流槽，以防止煤气逸出。

满流槽下部与循环泵链接，将母液不断地抽送到饱和器底部的喷射器。

因而一定的喷射速度，故饱和器内母液被不断循环搅动，以改善结晶过程。

煤气带入饱和器的煤焦油雾，在饱和器内与硫酸作用生成所谓的酸煤焦油，泡沫状酸煤焦油漂浮在母液面上，并与母液一起流入满流槽。

漂浮于满流槽液面上的酸煤焦油应及时捞出，或引入一分离处理装置与母液分离，以回收母液。

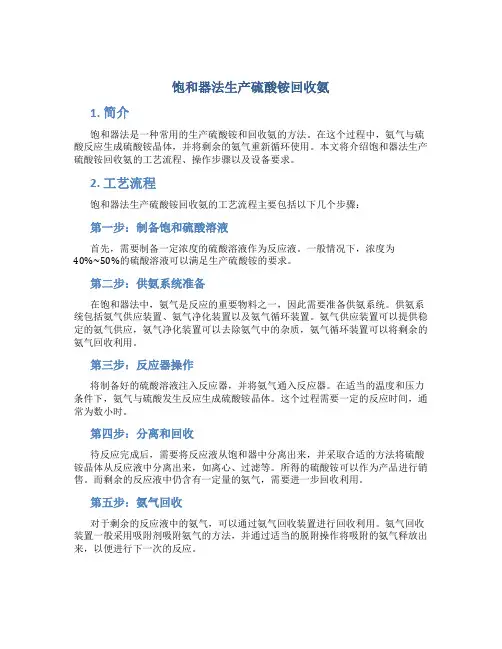

饱和器法生产硫酸铵回收氨1. 简介饱和器法是一种常用的生产硫酸铵和回收氨的方法。

在这个过程中，氨气与硫酸反应生成硫酸铵晶体，并将剩余的氨气重新循环使用。

本文将介绍饱和器法生产硫酸铵回收氨的工艺流程、操作步骤以及设备要求。

2. 工艺流程饱和器法生产硫酸铵回收氨的工艺流程主要包括以下几个步骤：第一步：制备饱和硫酸溶液首先，需要制备一定浓度的硫酸溶液作为反应液。

一般情况下，浓度为40%~50%的硫酸溶液可以满足生产硫酸铵的要求。

第二步：供氨系统准备在饱和器法中，氨气是反应的重要物料之一，因此需要准备供氨系统。

供氨系统包括氨气供应装置、氨气净化装置以及氨气循环装置。

氨气供应装置可以提供稳定的氨气供应，氨气净化装置可以去除氨气中的杂质，氨气循环装置可以将剩余的氨气回收利用。

第三步：反应器操作将制备好的硫酸溶液注入反应器，并将氨气通入反应器。

在适当的温度和压力条件下，氨气与硫酸发生反应生成硫酸铵晶体。

这个过程需要一定的反应时间，通常为数小时。

第四步：分离和回收待反应完成后，需要将反应液从饱和器中分离出来，并采取合适的方法将硫酸铵晶体从反应液中分离出来，如离心、过滤等。

所得的硫酸铵可以作为产品进行销售。

而剩余的反应液中仍含有一定量的氨气，需要进一步回收利用。

第五步：氨气回收对于剩余的反应液中的氨气，可以通过氨气回收装置进行回收利用。

氨气回收装置一般采用吸附剂吸附氨气的方法，并通过适当的脱附操作将吸附的氨气释放出来，以便进行下一次的反应。

3. 操作步骤饱和器法生产硫酸铵回收氨的操作步骤如下：步骤1：准备饱和硫酸溶液根据生产要求，制备一定浓度的硫酸溶液。

可以在实验室中使用溶液配制仪器进行配制。

确保硫酸溶液的浓度在40%~50%之间。

步骤2：准备供氨系统准备供氨系统，包括氨气供应装置、氨气净化装置以及氨气循环装置。

确保氨气供应稳定，氨气净化装置能够去除氨气中的杂质，并且氨气循环装置能够有效地回收剩余的氨气。

步骤3：操作反应器将准备好的硫酸溶液注入反应器，并通入氨气。

硫铵工段操作规程（一）一、工艺流程简述煤气鼓风机送来的煤气进入喷淋式硫铵饱和器。

煤气在饱和器上段分两股进入环形室，与循环母液逆流接触，其中的氨被母液中的硫酸吸收，生成硫酸铵。

脱氨后的煤气在饱和器的后室合并成一股，经小母液循环泵连续喷洒洗涤后，沿切线方向进入饱和器内旋风式除酸器，分出煤气中所夹带的酸雾，再经气液分离器进一步除去酸雾后，送至终冷洗苯工段。

饱和器下段上部的母液经大母液循环泵连续抽出送至饱和器上段环形喷洒室循环喷洒，喷洒后的循环母液经中心降液管流至饱和器的下段。

在饱和器的下段，晶核通过饱和介质向上运动，使晶体长大，并引起晶粒分级。

当饱和器下段硫铵母液中晶比达到25%-40%（v%）时，用结晶泵将其底部的浆液抽送至室内结晶槽。

饱和器满流口溢出的母液自流至满流槽，再用小母液循环泵连续抽送至饱和器的后室循环喷洒，以进一步脱出煤气中的氨。

饱和器定期加酸加水冲洗时，多余母液经满流槽满流到母液贮槽；加酸加水冲洗完毕后，再用小母液循环泵逐渐抽出，回补到饱和器系统。

设置母液加热器对母液进行加热，可以提高硫铵质量，当饱和器母液系统水不平衡（水分过剩）时，可通过母液加热器对母液进行加热，使多余的水分从煤气系统中带走，以维持系统的水平衡。

室内结晶槽中的硫铵结晶积累到一定程度时，将结晶槽底部的硫铵浆液经视镜控制排放到硫铵离心机，经离心机离心分离后，硫铵结晶从硫铵母液中分离出来。

从离心机分出的硫铵结晶经溜槽排放到振动流化床干燥器，经干燥、冷却后进入硫铵贮斗。

从硫铵贮斗出来的硫铵结晶经半自动称量、包装后送入成品库。

离心机滤出的母液与结晶槽满流出来的母液一同自流回饱和器的下段。

干燥硫铵后的尾气经旋风分离器分离大量粉尘后，由引风机抽送至排气气洗净塔，用循环母液喷洒进一步除去残留粉尘，再经雾沫分离器除去夹带的液滴后排放至大气。

硫铵工段所需的93%浓硫酸定期由油库工段送至硫铵工段硫酸高置槽，再经流量控制仪表及视镜加到饱和器系统的满流槽。

找了两个(1)工业制硫酸铵的方式，包括化学方程式1．饱和器法硫酸铵生产工艺流程(1) 鼓泡式饱和器法由鼓风机来的焦炉煤气，经电捕焦油器后进入煤气预热器。

在预热器内用间接蒸汽加热煤气到60～70℃或更高的温度，目的是为了使煤气进入鼓泡式饱和器蒸发饱和器内多余的水分，保持饱和器内的水平衡。

预热后的煤气沿饱和器中央煤气管进入饱和器，经泡沸伞从酸性母液中鼓泡而出，同时煤气中的氨被硫酸所吸收。

煤气出饱和器后进入除酸器，捕集其夹带的酸雾后，被送往粗苯工段。

鼓泡式饱和器后煤气含氨一般小于0.03g/m3冷凝工段的剩余氨水经蒸氨后得到的氨气，在不生产吡啶时，直接进入饱和器；当生产吡啶时将此氨气通入吡啶中和器。

氨在中和器内与母液中的游离酸及硫酸吡啶作用，生成硫酸铵，又随中和器回流母液返回饱和器。

饱和器母液中不断有硫酸铵生成，在硫酸铵含量高于其溶解度时，就析出结晶，并沉淀于饱和器底部。

其底部结晶被抽送到结晶槽，在结晶槽内使结晶长大并沉淀于底部。

结晶槽底部硫酸铵结晶放到离心机内进行离心分离，滤除母液，并用热水洗涤结晶，以减少硫酸铵表面上的游离酸和杂质。

离心分离的母液与结晶槽满流出的母液一同自流回饱和器中。

从离心机分离出的硫酸铵结晶经螺旋输送机，送入沸腾干燥器内，用热空气干燥后送入硫酸氨储斗，经称量包装入成品库。

为了使饱和器内煤气与母液接触充分，必须使煤气泡沸伞在母液中有一定的液封高度，并保证饱和器内液面稳定，为此在饱和器上还设有满流口，从满流口溢出的母液经插入液封内的满流管流入满流槽，以防止煤气逸出。

满流槽下部与循环泵链接，将母液不断地抽送到饱和器底部的喷射器。

因而一定的喷射速度，故饱和器内母液被不断循环搅动，以改善结晶过程。

煤气带入饱和器的煤焦油雾，在饱和器内与硫酸作用生成所谓的酸煤焦油，泡沫状酸煤焦油漂浮在母液面上，并与母液一起流入满流槽。

漂浮于满流槽液面上的酸煤焦油应及时捞出，或引入一分离处理装置与母液分离，以回收母液。

找了两个(1) 工业制硫酸铵的方式，包括化学方程式1 ．饱和器法硫酸铵生产工艺流程(1) 鼓泡式饱和器法由鼓风机来的焦炉煤气，经电捕焦油器后进入煤气预热器。

在预热器内用间接蒸汽加热煤气到60〜70 C或更高的温度，目的是为了使煤气进入鼓泡式饱和器蒸发饱和器内多余的水分，保持饱和器内的水平衡。

预热后的煤气沿饱和器中央煤气管进入饱和器，经泡沸伞从酸性母液中鼓泡而出，同时煤气中的氨被硫酸所吸收。

煤气出饱和器后进入除酸器，捕集其夹带的酸雾后，被送往粗苯工段。

鼓泡式饱和器后煤气含氨一般小于0.03g/m3冷凝工段的剩余氨水经蒸氨后得到的氨气，在不生产吡啶时，直接进入饱和器；当生产吡啶时将此氨气通入吡啶中和器。

氨在中和器内与母液中的游离酸及硫酸吡啶作用，生成硫酸铵，又随中和器回流母液返回饱和器。

饱和器母液中不断有硫酸铵生成，在硫酸铵含量高于其溶解度时，就析出结晶，并沉淀于饱和器底部。

其底部结晶被抽送到结晶槽，在结晶槽内使结晶长大并沉淀于底部。

结晶槽底部硫酸铵结晶放到离心机内进行离心分离，滤除母液，并用热水洗涤结晶，以减少硫酸铵表面上的游离酸和杂质。

离心分离的母液与结晶槽满流出的母液一同自流回饱和器中。

从离心机分离出的硫酸铵结晶经螺旋输送机，送入沸腾干燥器内，用热空气干燥后送入硫酸氨储斗，经称量包装入成品库。

为了使饱和器内煤气与母液接触充分，必须使煤气泡沸伞在母液中有一定的液封高度，并保证饱和器内液面稳定，为此在饱和器上还设有满流口，从满流口溢出的母液经插入液封内的满流管流入满流槽，以防止煤气逸出。

满流槽下部与循环泵链接，将母液不断地抽送到饱和器底部的喷射器。

因而一定的喷射速度，故饱和器内母液被不断循环搅动，以改善结晶过程。

煤气带入饱和器的煤焦油雾，在饱和器内与硫酸作用生成所谓的酸煤焦油，泡沫状酸煤焦油漂浮在母液面上，并与母液一起流入满流槽。

漂浮于满流槽液面上的酸煤焦油应及时捞出，或引入一分离处理装置与母液分离，以回收母液。

硫酸铵生产工艺流程硫酸铵（NH4)2SO4是一种重要的氮肥和化学原料，其生产工艺流程主要包括合成氨、制备硫酸和反应生成硫酸铵三个主要步骤。

1.合成氨：合成氨是硫酸铵生产的第一步。

合成氨可以采用哈柏－玻士过程或者威兹曼过程。

其中，哈柏－玻士过程是通过催化剂在高温（450〜500°C）和高压（20〜30MPa）下将氮气和氢气反应生成氨。

威兹曼过程则是通过在催化剂的作用下在中温（300〜400°C）和中压（10〜20MPa）下进行反应。

在反应过程中，需要严格控制反应的温度、压力和反应速率，以确保反应的高效率和安全性。

2.制备硫酸：合成氨反应生成的氨气与空气在合适的比例下通过催化剂反应生成一氧化氮。

随后，一氧化氮与空气继续进行反应，生成二氧化氮。

与二氧化硫进行反应，生成三氧化二硫。

最后，将三氧化二硫与水反应生成硫酸。

该过程称为奥贝南氧化法。

在奥贝南氧化法中，反应温度通常在400〜500°C之间，硫酸的浓度和产量都受到压力和反应温度的影响，需要进行适当的控制。

3.反应生成硫酸铵：将制备好的硫酸与合成好的氨气混合，得到硫酸铵。

在合成硫酸铵的过程中，需要控制反应温度、pH值和反应时间，以确保生成的硫酸铵的质量和产量。

反应温度通常在60〜80°C之间，pH值控制在6〜7之间。

上述是硫酸铵的生产工艺流程的基本步骤，但在实际生产过程中还需要考虑一些附加因素，如原料的质量、工艺设备的运行状态和安全性等。

此外，为了提高硫酸铵的产量和质量，还可以通过进一步提取、结晶和过滤等方法对产物进行处理和净化。

总的来说，硫酸铵的生产工艺流程是一个复杂的过程，需要专业的技术和设备来确保产量和质量的达标。

年产80万吨硫酸铵的工艺设计目录摘要 ............................................................................................................................................................ Abstract ...................................................................................................................................................引言 ............................................................................................................................................................第一章综述 .......................................................................................................................................1.1 回收氨的目的及意义 ..............................................................................................................1.1.1 氨的来源 ................................................................................................................................1.1.2 回收氨的目的 .......................................................................................................................1.1.3 硫酸铵的性质和用途...........................................................................................................1.2 硫酸铵生产方法 .......................................................................................................................1.2.1 老式饱和器法 ............................................................................................. 错误！未定义书1.2.2 酸洗法........................................................................................................... 错误！未定义书1.2.3 间接饱和器法 ............................................................................................. 错误！未定义书1.2.4 喷淋式饱和器法......................................................................................... 错误！未定义书1.3 喷淋式饱和器法生产硫酸铵 ................................................................................................1.3.1 硫酸铵生产和结晶原理 ......................................................................................................1.3.2 工艺优缺点.............................................................................................................................第二章喷淋式饱和器法的工艺流程..................................................................................2.1 喷淋式饱和器法生产硫酸铵的工艺流程..........................................................................2.2 回收氨的影响因素及控制.....................................................................................................2.2.1 母液酸度 .................................................................................................................................2.2.2 母液温度 .................................................................................................................................2.2.3 母液搅拌 .................................................................................................................................2.2.4 离心分离和水洗....................................................................................................................2.2.5 杂质 .........................................................................................................................................2.2.6 晶比...........................................................................................................................................第三章饱和器的物料衡算和热量衡算.............................................................................3.1 剩余氨水量的计算 .................................................................................................................3.2 氨的平衡及硫酸用量、干煤装入量的计算.......................................... 错误！未定义书3.3 水平衡及母液温度的确定.......................................................................... 错误！未定义书3.3.1带入饱和器的水量 ..................................................................................... 错误！未定义书3.3.2 饱和器的出口煤气中的水蒸气分压 .................................................... 错误！未定义书3.3.3 母液最低温度的确定................................................................................ 错误！未定义书3.3.4 母液适宜温度的确定................................................................................ 错误！未定义书3.4 饱和器热平衡及煤气预热温度的确定 ................................................... 错误！未定义书3.4.1 输入热量Q入 .............................................................................................. 错误！未定义书3.4.2 输出热量Q出 .............................................................................................. 错误！未定义书第四章硫酸铵生产的主设备的计算....................................................... 错误！未定义书4.1 喷淋式饱和器................................................................................................. 错误！未定义书4.2 除酸器的计算................................................................................................. 错误！未定义书结论 ................................................................................................................................. 错误！未定义书致谢 ................................................................................................................................. 错误！未定义书参考文献....................................................................................................................... 错误！未定义书附录年产80万吨喷淋式饱和器法生产硫酸铵的工艺设计摘要：焦炉煤气中含有大量的氨，氨不仅在燃烧时会产生有毒、有腐蚀性的物质，同时在粗苯回收工段还妨碍油、水的分离。

1、由脱硫工段送来的煤气，经煤气预热器预热至60--70℃后，进入喷淋式饱和器上段环形喷淋室，在此煤气被分为左右两股，沿饱和器内壁与内除酸器外壁的环形空间，由前室流向后室，并与逆煤气流向密集喷洒的循环母液充分接触。

被吸收除去氨的煤气在后室汇合成一股，并沿切线方向进入饱和器的内除酸器。

在器内经旋风分离除去夹带的酸雾，经饱和器顶部出口，煤气被引出饱和器送往终冷洗苯。

2、在饱和器下段结晶室上部的母液，用母液循环泵连续抽出送上段喷淋室循环喷洒，吸收煤气中的氨，并循环搅动母液以改善硫铵结晶过程。

3、饱和器在生产时，母液中不断有硫铵结晶生成，由上段喷淋室的降液管流至下段结晶室的底部，用结晶泵将其连同部分母液送至结晶槽，然后排放至离心机进行离心分离，滤出母液并用温水洗涤结晶，离心机分离母液与结晶槽满流出的母液一并自流回饱和器下段的母液中。

4、从饱和器满流口溢出的母液通过插入液封槽的满流管流入满流槽，再由满流槽流至母液贮槽，母液贮槽内贮存的母液用小母液泵送至后室喷洒进一步吸收煤气中的氨，油库来的硫酸被送入酸高位槽，再经流量计计量后自流入满流槽。

饱和器定期加酸及用温水冲洗，所形成的大量母液，由满流槽自流至母液贮槽。
