电气工程线路敷设规范要求电气工程线路敷设是电力系统中至关重要的一部分，规范要求对于线路的安装、接线、敷设以及布线都有着明确的规定。
本文将介绍电气工程线路敷设的规范要求，以保证线路的安全和稳定运行。
一、线路敷设的材料选择在电气工程线路敷设过程中，需要选择具有良好导电性能和绝缘性能的材料。
例如，线路的导线应选用铜或铝等优质导电材料，同时要求导线的截面积能够满足电流传输要求。
此外，绝缘材料应具备良好的耐高温、耐磨损和抗拉力能力。
二、线路敷设的布线方式线路的布线方式应根据具体情况选择。
常见的布线方式包括明敷、暗敷和埋地敷设。
明敷是指线缆暴露于空气中，适用于室内小功率线路敷设；暗敷是指线缆埋入墙壁内，适用于室内大功率线路敷设；埋地敷设是指线缆埋设在地下，适用于户外和长距离线路敷设。
三、线路敷设的安全要求线路的敷设过程中要遵循安全操作规程，确保施工人员和周围环境的安全。
具体要求包括：1. 施工人员应穿戴符合要求的个人防护设备，如安全帽、防护眼镜、防护手套等。
2. 架空敷设线路的吊装设备应符合相关规定，使用时需进行安全检查。
3. 施工现场要保持整洁，防止杂物堆积和易燃物品存在。
四、线路敷设的容量计算线路敷设的容量计算是为了保证线路能够正常传输所需的电流。
容量计算涉及到线路长度、电流负载、电缆截面积等因素。
在进行容量计算时，应结合具体工程需求和规范要求，避免线路过载或电压损失过大。
五、线路敷设的接线要求线路的接线应符合规范要求，保证连接牢固可靠。
具体要求包括：1. 导线的接头应使用合适的连接器，并确保接触面积足够大。
2. 接线盒应选择适当的尺寸和材料，并保证内部绝缘良好。
3. 接线点应进行防护措施，防止外界因素引起短路或漏电等安全问题。
六、线路敷设的验收标准线路敷设完成后需要进行验收，以确保线路符合规范要求。
验收标准包括线路的电阻、绝缘电阻、接地电阻等参数的测试，以及线路的外观质量和安装完整性的检查。
只有通过验收的线路才能投入使用。
一、交底对象全体参与电气线路敷设施工的施工人员、技术人员、管理人员及监理人员。
二、交底目的为确保电气线路敷设施工过程中的安全，降低事故发生概率，提高施工质量和效率，特进行安全技术交底。
三、交底内容1. 施工现场安全要求（1）施工人员必须持证上岗，熟悉电气线路敷设施工技术及安全操作规程。
（2）施工现场应设置明显的安全警示标志，确保施工区域安全。
（3）施工现场应配备必要的安全防护用品，如安全帽、绝缘手套、绝缘鞋等。
2. 电气线路敷设前的准备工作（1）熟悉施工图纸，了解电气线路敷设的具体要求。
（2）检查施工现场，确保施工环境符合要求，无安全隐患。
（3）检查电气设备、工具、材料等，确保其质量合格、性能良好。
3. 电气线路敷设过程中的安全技术要求（1）敷设线路前，应先进行绝缘电阻测试，确保线路绝缘性能良好。
（2）敷设线路时，应保持线路整齐、牢固，避免交叉、重叠。
（3）敷设线路时，应遵守以下规定：a. 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
b. 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
c. 电缆出入电缆沟、竖井、建筑物等处应做密封处理。
d. 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直方向时，每隔2m设固定点。
（4）敷设线路过程中，如发现异常情况，应立即停止施工，查明原因并采取措施解决。
4. 电气线路敷设后的验收（1）检查线路敷设质量，确保符合设计要求。
（2）进行绝缘电阻测试，确保线路绝缘性能良好。
（3）检查接地、接零情况，确保符合规定。
（4）对施工人员进行安全教育，提高安全意识。
四、交底要求1. 施工人员应认真听取安全技术交底，了解施工过程中的安全注意事项。
2. 施工人员应严格遵守安全技术操作规程，确保施工安全。
3. 施工人员应主动发现并报告安全隐患，积极参与安全管理。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。
建筑物电气线路敷设规范随着科技的快速发展，建筑物电气线路的安全敷设变得尤为重要。
电气线路的规范敷设能确保建筑物的电力系统稳定可靠，提高安全性，防止火灾和其他电气事故的发生。
本文将介绍建筑物电气线路敷设的规范和要点。
1. 概述建筑物电气线路敷设规范是根据国家和地方相关规定所制定的技术指导文件。
其目的是保障建筑物电气系统运行的安全和可靠性。
按照规范进行线路敷设，可以有效防止短路、漏电、过载等问题，并减少电气事故的潜在风险。
2. 设计原则2.1 安全性原则在电气线路敷设中，安全性是最重要的原则。
建筑物的电装置必须确保没有任何危险或安全隐患。
在设计过程中，应考虑到电流负荷、防火墙、电器设备的连接方式等因素，确保电气布线的安全性和可靠性。
2.2 合理性原则电气线路敷设应根据实际需求进行合理规划。
合理敷设可以减少能源浪费，提高电气系统的效率。
应合理布置线路，避免过长或过短的线路，确保电气系统的平衡性。
2.3 经济性原则在电气线路敷设中，也要充分考虑经济性。
应根据建筑物的用电需求、电气负荷、设备功能等因素，科学合理地选用适当的电线、电缆和电气设备。
同时，应在电气线路敷设的过程中，避免浪费材料和人力成本。
3. 敷设要求3.1 线路走向根据建筑物的布局和设计，电气线路应按照最短路径连接。
线路敷设需要避免和其他设备、管道等物体相交或相交。
线路的敷设高度应根据建筑物用途和相关规定确定。
3.2 线缆保护电气线缆应有适当的保护措施，以防止损坏和外部干扰。
常用的保护措施包括铺设线槽、安装护套和使用防火材料等。
对于埋地敷设的线缆，应按照相关规定保护和标识。
3.3 线路标识为了方便维修和管理，电气线路应进行清晰的标识。
标识应包括线路名称、用途、电压等信息，以便于技术人员快速识别和定位线路。
3.4 接地保护接地是电气线路敷设中非常重要的一环。
建筑物的电气系统必须确保良好的接地，以减少触电和雷击等风险。
在敷设线路时，应采取合适的接地措施，并定期检查和测试接地装置的有效性。
电气电缆敷设安全技术交底电气电缆敷设安全技术交底一、电气电缆敷设前的准备工作1.清理施工区域：敷设电气电缆前，首先要清理施工区域。
移除杂物、积水、碎石等障碍物，确保施工区域干净整洁。
2.检查施工地点：在电气电缆敷设之前，必须检查施工地点的环境和条件是否符合安全要求。
必须确保地面坚硬平整，无渣土，以免影响电缆的敷设和使用。
3.划定安全区域：在施工现场设置明显的安全标识和警示牌，划定安全区域。
禁止非施工人员进入施工区域，以免发生意外事故。
二、电气电缆敷设过程中的安全措施1.确保人员安全：电气电缆敷设时，应配备专业的施工人员。
施工人员必须穿着符合安全要求的工作服和安全帽，佩戴防护手套和防滑鞋。
同时，施工人员要保持注意力集中，严禁喧哗和嬉闹。
2.保证电缆品质：在电气电缆敷设过程中，要确保电缆的质量。
需使用符合质量标准的电缆，并确保电缆无损伤或磨损。
电缆的敷设应符合相关规范和标准，确保电缆的正常运行和使用寿命。
3.避免电气触电事故：敷设电缆时，要注意避免电气触电事故的发生。
施工人员要了解电缆的绝缘性能，并严格按照规定的电缆敷设方法进行操作。
如有必要，可使用绝缘手套和绝缘工具，降低电气触电的风险。
4.避免损坏其他设备：在电气电缆敷设过程中，要注意避免损害其他设备的发生。
施工人员要谨慎操作，避免电缆碰撞、摩擦或扭曲。
对于需要穿越的其他管道或设备，应采取相应的保护措施，防止损坏。
5.防止灰尘和污染：电气电缆敷设过程中，要注意防止灰尘和污染。
施工人员应使用适当的防尘措施，防止灰尘和颗粒进入电缆中。
对于需要敷设在地下的电缆，应特别注意避免污水、油污等物质的侵入。
6.整洁工地：在电气电缆敷设完成后，要及时清理工地。
清除杂物、碎屑，保持工地的整洁。
同时，要检查电缆敷设是否符合要求，并进行相关记录和报告。
三、不安全行为和事故处理1.不安全行为的处罚：对于有不安全行为的施工人员，应采取相应的处罚措施。
可以进行口头警告、记大过、罚款等处罚，以提醒施工人员重视安全。

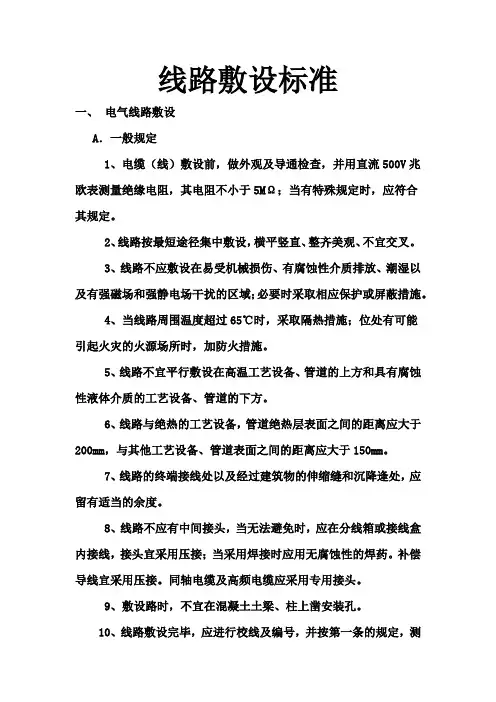

线路敷设标准一、电气线路敷设A．一般规定1、电缆（线）敷设前，做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定。
2、线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。
3、线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施。
4、当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。
5、线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
6、线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。
7、线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。
8、线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。
补偿导线宜采用压接。
同轴电缆及高频电缆应采用专用接头。
9、敷设路时，不宜在混凝土土梁、柱上凿安装孔。
10、线路敷设完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。
11、测量线路绝缘时，必须将已连接上的设备及元件断开。
一、线槽敷设注意事项1、电缆线槽宜高出地面 2.2M。
在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%。
2、水平布线时，布放在线槽内的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，拐弯处应绑扎固定。
垂直线槽布放缆线应每隔1.5m固定在缆线支架上。
设置线槽支撑保护要求：金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处；间距1-1.5米；离开线槽两端0.5m处；拐弯转角处。
3、塑料线槽槽底固定间距一般为0.8-1m。
4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。
电线敷设步骤及安全防护措施介绍电线敷设是电气工程中非常重要的一环，它关系到电力传输的安全与稳定。
正确的电线敷设步骤以及相关的安全防护措施能够保证电力系统的正常运行，同时预防火灾等事故的发生。
本文将介绍电线敷设的步骤以及相关的安全防护措施。
一、电线敷设步骤1. 规划布线路径：在进行电线敷设之前，首先需要进行规划布线路径。
这包括确定电线的走向和路径，同时考虑到敷设的便利性以及避免与其他管线交叉等因素。
2. 建造托架或走线槽：在电线敷设过程中，需要建造托架或走线槽，以支撑电线的敷设。
根据需要选择合适材料和规格，并确保托架或走线槽的结构稳固可靠。
3. 固定电线：将电线按照规划好的布线路径进行固定。
可以使用电线夹或者扎带等工具将电线牢固地固定在托架或走线槽上，避免电线晃动或松动。
4. 进行接线：接下来是进行电线的接线工作。
根据电路设计的要求，正确连接电线，确保与开关、插座等设备的连接牢固可靠。
5. 进行绝缘处理：在电线敷设完成后，需要对电线进行绝缘处理。
使用绝缘胶带或管等材料将电线的裸露部分进行包裹，以防止电线之间的短路和漏电等情况发生。
6. 进行接地处理：最后是进行接地处理。
将电线的接地线与接地装置连接起来，确保电力系统的接地良好，以提供安全的电流回路。
二、安全防护措施1. 穿戴防护用具：在进行电线敷设工作时，必须穿戴合适的防护用具。
包括绝缘手套、绝缘鞋、安全帽等，以保护自身免受电击和其他意外伤害。
2. 接地保护：在进行电线敷设工作时，应该做好接地保护。
使用接地线将自身与接地装置连接起来，将电流引导到地下，防止电流通过人体而引发电击事故。
3. 注意电线负载：在进行电线敷设时，要注意电线的负载能力。
根据负载要求选择合适的电线规格，避免电线因负载过大而过热引发火灾等事故。
4. 定期检查和维护：电线敷设完成后，需要定期检查和维护电线系统。
确保接线牢固，电线绝缘状态良好，并定期清理周围杂物，避免电线老化或受损。

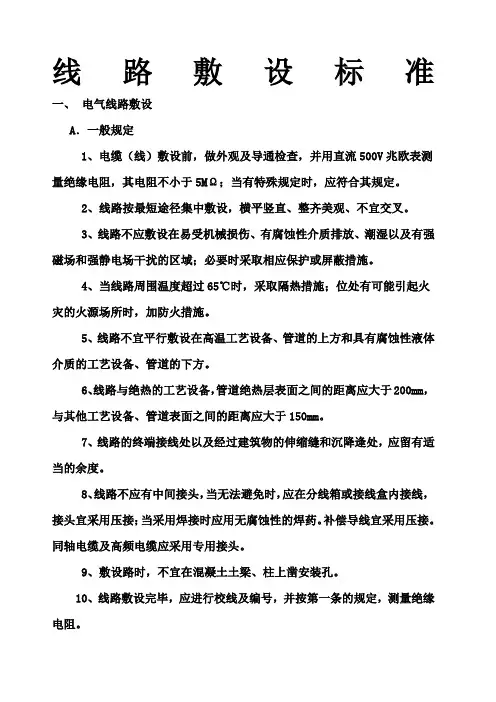

线路敷设标准一、电气线路敷设A．一般规定1、电缆（线）敷设前，做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻不小于5MΩ；当有特殊规定时，应符合其规定。
2、线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。
3、线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或屏蔽措施。
4、当线路周围温度超过65℃时，采取隔热措施；位处有可能引起火灾的火源场所时，加防火措施。
5、线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
6、线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。
7、线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。
8、线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。
补偿导线宜采用压接。
同轴电缆及高频电缆应采用专用接头。
9、敷设路时，不宜在混凝土土梁、柱上凿安装孔。
10、线路敷设完毕，应进行校线及编号，并按第一条的规定，测量绝缘电阻。
11、测量线路绝缘时，必须将已连接上的设备及元件断开。
一、线槽敷设注意事项1、电缆线槽宜高出地面 2.2M。
在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%。
2、水平布线时，布放在线槽内的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，拐弯处应绑扎固定。
垂直线槽布放缆线应每隔1.5m固定在缆线支架上。
设置线槽支撑保护要求：金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处；间距1-1.5米；离开线槽两端0.5m处；拐弯转角处。
3、塑料线槽槽底固定间距一般为0.8-1m。
4．信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。
电气线路敷设施工工艺及技术措施介绍本文档旨在介绍电气线路敷设的施工工艺和相关技术措施。
电气线路敷设是电力工程中的关键环节，涉及到电缆的铺设、连接和保护等方面。
正确的施工工艺和技术措施可以确保电线路的安全、可靠运行。
工艺步骤1. 线路布置- 首先，根据设计和图纸要求确定线路的走向和布置位置。
- 确保线路与其他设施、管道等不发生冲突。
- 使用合适的工具和设备进行线路布置，精确测量线路长度和路径。
2. 编制施工方案- 根据线路的特点和实际情况，编制详细的施工方案。
- 考虑线路的材料、尺寸、敷设方式等因素。
- 合理安排施工队伍和机械设备。
3. 线路敷设- 根据施工方案，进行电缆的敷设。
- 注意电缆的弯曲半径，避免超过规定限制。
- 使用正确的敷设工具和方法，确保电缆的牢固和安全。
4. 线路连接- 进行电缆的剥皮和绝缘处理。
- 根据连接要求，进行电缆的连接。
- 使用合适的连接器和工具，确保连接的可靠性。
5. 线路保护- 选择合适的线路保护装置，确保线路的安全运行。
- 进行线路的绝缘测试和负荷测试。
- 安装线路标识和标牌，方便维修和管理。
技术措施- 使用专业的施工工具和设备，确保施工质量。
- 严格按照施工方案和相关标准进行操作。
- 做好施工现场的安全措施，防止事故发生。
- 对施工过程中的质量问题进行及时处理和整改。
- 做好施工记录和档案管理，方便后续的维护和管理。
以上是电气线路敷设施工工艺及技术措施的简要介绍。
在实际施工中，需要根据具体情况进行详细分析和操作，确保施工过程的安全和质量。
电气线路敷设要求建筑设计防火规范GB50016-2014（2018年版）10.1.10消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：1明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施（一般可采取包覆防火材料或涂刷防火涂料）：当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。
2暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。
3消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
“消防用电”包括消防控制室照明、消防水泵、消防电梯、防烟排烟设施、火灾探测与报警系统、自动灭火系统或装置、疏散照明、疏散指示标志和电动的防火门窗、卷帘、阀门等设施、设备在正常和应急情况下的用电。
火灾自动报警系统设计规范GB50116-201311.2.1火灾自动报警系统的传输线路应采用金属管、可挠（金属）电气导管、Bl级以上的钢性塑料管或封闭式线槽保护。
11.2.2火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。
11.2.3线路暗敷设时，应采用金属管、可挠（金属）电气导管或Bl级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠（金属）电气导管或金属封闭线槽保护。
矿物绝缘类不燃性电缆可直接明敷。
11.2.4火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。
受条件限制必须合用时.，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。
11.2.5不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。
电气线路的安全敷设教学的重点：1．掌握导线的种类与选择要求2．掌握电缆的分类与敷设3．熟练掌握室外配电线路敷设的一般要求4．熟练掌握室内配电线路敷设的一般要求5．熟练掌握电气线路的安全条件6．熟练掌握架空线路与电缆线路的巡视检查教学的难点：导线的选择、线路敷设方法及电气线路的安全条件教学方法：讲授法、讨论法、启发式、电化教学。
第一节导线的选择一、导线的种类与用途按照导线的金属材料，导线可分为铜、铝、铁三种。
铜导线电阻最小，导电性能最好；铝导线电阻比铜导线大，但价格低，也广泛应用；铁导线电阻最大，但机械强度好，能承受较大外力。
导线有单股和多股两种，一般截面积在6mm2以下为单股线，截面积在10 mm2及以上为多股线。
多股线是由几股或几十股绞合在一起形成一根的，有7股、19股。
37股、61股等。
导线又分裸导线和绝缘导线，软线和硬线。
裸导线主要用于室外架空线路、变配电装置、天车滑触线和一般干燥的场所内。
绝缘导线是在导线芯线外面，包有绝缘材料（如：棉纱、橡胶、玻璃丝、塑料等）。
绝缘导线中还有一类是电缆。
二、导线截面的选择导线的截面主要根据导线的连续允许电流（即安全载流量）、线路允许电压损失、导线的机械强度三个条件进行选择。
电缆线路还应校验热稳定。
按照以上条件选择导线截面的结果，在同样负载电流下可能得出几个不同截面数据，此时，应当选择其中最大的截面。
动力线路按连续允许电流选择的截面是较大的。
照明线路按电压损失或机械强度选择的截面是较大的。
在选择截面时，可先按截面较大的进行选择，然后再进行校验，选出最合理的导线截面。
只有选择最合理的导线截面，才能达到安全运行，降低电能损耗，减少运行费用的目的。
（一）按连续允许电流选择导线截面电流通过导线时，导线由于电阻的存在就会发出热量，电流越大，发热也越大，如果导线发热超过一定限度时，其绝缘物就会迅速老化、损坏，严重时要发生火灾事故，因此必须限制导线发热温升的程度，按导线敷设的方式不同，环境温度不同，允许的载流量也不同。
通常把允许通过的最大电流值称为连续允许电流值，也称作安全载流量。
所以在选择导线时，可依据用电负荷，参照导线的格型号及敷设方式选择导线截面。
（二）根据机械强度选择导线导线安装后和运行过程中，要受到外力的影响，如导线本身的自重不同，敷设方式、支持点距离不同，则导线受到的张力不同，如果导线不能承受张力作用，就会造成断线停电。
在选择导线时，必须考虑导线的机械强度。
1．室内线路最小允许截面（1）敷设在绝缘支持件上的绝缘导线：铜线lmm2，铝线 2.5mm2。
（2）敷设在绝缘支持件上的裸导线：铜线2.5mm2，铝线4mm2。
（3）穿管敷设绝缘导线：铜芯软线lmm2，铜线lmm2，铝线2.5mm2。
（4）槽板内敷设的绝缘电线：铜线lmm2，铝线2.5mm2。
（5）塑料护套线敷设：铜线lmm2，铝线l.5mm2。
2．室外架空线路最小允许截面（1）档距在10m以内：铜线2.5mm2，铝线6mm2。
（2）档距在25m以内：铜线6mm2，铝线10mm2。
（3）档距在40m以内：铜线10mm2，铝线16mm2。
（4）档距在40m以外时：应根据导线机械强度适当加大截面。
（5）架空线路跨越铁路、主要干道、管道的档距内：铜线16mm2，铝线35mm2，且导线不应有接头。
（三）按电压损失选择导线截面（1）住宅用户，由变压器低压侧至线路末端，电压损失应小于6％。
（2）电动机在正常情况下，电动机端电压与其额定电压不得相差±5％。
第二节室外配电线路的敷设一、架空线的敷设（一）电杆电杆应有足够的机械强度，具有造价低、寿命长的特点。
常用的电杆有木电杆、金属杆（铁杆、铁塔）、水泥电杆三种。
（1）木电杆：木电杆重量轻，搬运和架设方便。
缺点是容易腐朽，使用年限短，增加线路维护工作量。
由于强度有限，不宜架设截面较大导线或使用在承受载荷较大的地方。
选用木电杆时，直径不小150 mm，外皮去净后没有腐朽和严重弯曲、劈裂等现象，并应把顶部砍成斜坡，根部应作防腐处理。
（2）金属电杆：最常见的是铁电杆和铁塔。
一般由角铁用螺栓连接或焊接与铆接，结构复杂，但机械强度大，使用年限长，多用在高压输电线路上。
（3）水泥电杆：应用最广泛的一种，强度大，使用年限长，节约大量钢材和木材。
选用水泥电杆时，其表面应光洁平整，壁厚均匀，无外露钢筋，横向裂纹宽度不超过0.2 mm，裂纹长度不超过1／3周长，杆身弯曲不超过杆长的2％。
电杆立起前，应将顶端封堵，防止电杆投入使用后，杆内积水，浸蚀钢筋，导致电杆损伤。
（二）横担横担是用来安装绝缘子、开关设备、避雷器等设施的，横担的长度应根据架空线根数和线间距离来确定，按材质可分为木横担。
铁横担和陶瓷横担几种。
（1）木横担：木横担按断面形状分圆横担和方横担两种，应选用没有节子和劈裂的水曲柳等木材制成。
（2）铁横担：铁横担是用角铁制成的，坚固耐用，使用最广泛，使用前应采用热镀锌作防腐处理，可以延长使用年限。
（3）陶瓷横担：陶瓷横担（瓷横担绝缘子）代替了悬式绝缘子，针式绝缘子及铁、木横担作为绝缘和固定导线用。
其优点是不易击穿，不易老化，绝缘能力高，安全可靠，节约大量钢材或木材，降低了线路造价，便于雨水清洗，维护简单，在高压线路上广泛应用。
（4）线路横担安装要求：为了使横担安装方向统一，便于认清来电方向，直线杆单横担应装于受电侧。
90˚转角杆及终端杆，当采用单横担时，应装于拉线侧。
横担安装应平整，安装偏差不应超过下列规定数值：①横担端部上下歪斜不应超过20 mm。
②横担端部左右扭斜不应超过20 mm。
瓷横担安装，应符合下列规定数值：①垂直安装时，顶端顺线路歪斜不应大于10 mm。
②水平安装时，顶端应向上翘起5˚~10˚，顶端顺线路歪斜不应大于20 mm。
③全瓷或瓷横担的固定处应加软垫。
（三）绝缘子绝缘子又叫瓷瓶，用来固定导线。
应有足够的电气绝缘能力机械强度，使带电导线之间或导线与大地之间绝缘。
绝缘子安装前应进行外观检查，瓷件与铁件应结合紧密，铁件镀锌良好，瓷釉欠滑，无裂纹、烧痕、气泡或瓷釉烧坏等缺陷，严禁使用硫磺浇灌的绝缘子，以保证安全运行。
瓷件在安装时应清除表面灰垢，以保证绝缘子在投入运行时达到电气性能的要求。
（1）针式绝缘子：针式绝缘子分高压针式绝缘子和低压针式绝缘子两种，由于横担有铁、木两种，所以针式绝缘子又分长柱、短柱及弯脚式绝缘子。
针式绝缘子适用于直线杆上或在承力杆上用来支持跳线的地方。
（2）蝶式绝缘子：蝶式绝缘子又叫茶台，用于终端杆、转角杆、分支杆、耐张杆以及导线需承受拉力的地方。
（3）拉线绝缘子：又称拉线球，居民区、厂矿内电杆的拉线从导线之间穿过时，应装设拉线绝缘子。
拉线绝缘子距地面不应小于2.5m。
其作用如下：①防止维修人员上杆带电作业时，人体碰及上拉线而造成单相触电。
②防止导线与拉线短路时造成线路接地或人体触及中、下拉线时造成人体触电。
（四）拉线电杆拉线（板线）是为了平衡电杆所受到的各方面的作用力．并抵抗风压等，以防止电杆倾倒。
（1）安装拉线与电杆的夹角不宜小于45˚，如果受到地形限制时，不应小于30˚。
拉线穿过公路时，对路面最低垂直距离不应小于6m。
（2）终端杆的拉线及耐张杆承力拉线应与线路方向对正，分角拉线应与线路分角线方向对正，防风拉线应与线路方向垂直。
（3）合股组成的镀锌铁线用作拉线时，股数不应少于三股，其中单股直径不应小于4 mm，绞合应均匀，受力相等，不应出现抽筋现象。
（4）当一根电杆上装设多条拉线时，拉线不应有过松，过紧，受力不均匀等现象。
（5）拉线按照用途及结构分类如下：①终端拉线：用于终端和分支杆。
②转角拉线：用于转角杆。
③人字拉线：用于基础不坚固和跨越加高杆及较大耐张段中间的直线杆上。
④高桩拉线：用于跨越公路和渠道等处。
⑤自身拉线：用于受地形限制不能采用一般拉线处，它的强度有限，不宜用在负载重的电杆上，如图14－l所示。
（五）加强电杆强度的措施（1）电杆埋深度应符合表14—l所列数值。
注：遇有土质松软、流沙、地下水位较高等情况时，应做特殊处理。
电杆埋深要求关系重大，根据运行经验一般埋深为电杆长度的六分之一，最小不得小于1.5m。
杆根埋设必须夯实。
（2）杆上设变压器台的电杆一般埋设深度不宜小于2m。
（3）因受地形、环境影响，无法设置拉线，由于电杆受荷重，质影响，杆基的稳定不能满足要求，因而采用卡盘对基础进行补强，所以木电杆的枕木或水泥杆的卡盘的埋深不小电杆埋深的三分之一，最小不得小于0.5 m。
（4）地锚和水泥拉线盘的埋深一般为1.2m（拉力大的应适当加深），如图14－2所示。
二、室外线路的一般要求（一）导线架设要求（1）导线在架设过程中，应防止发生磨伤、断股、扭、弯等损伤情况。
（2）导线受损伤后，影响其机械强度，同一截面内，损伤面积超过导电部分截面积的17％应锯断后重接。
（3）同一档距内，同一根导线的接头，不得超过1个，导线接头位置与导线固定处的距离应大于0.5m。
（4）不同金属、不同规格、不同绞向的导线严禁在档距内连接。
（5）1~10 kV的导线与拉线，电杆或构架之间的净空距离，不应小于200 mm，1kV以下配电线路，不应小于50 mm。
1~10 kV引下线与1kV以下线路间的距离不应小于200mm。
（二）导线对地距离及交叉跨越要求（1）低压架空线路导线间最小距离：①水平排列：档距在40 m以内时为30 cm，档距在40 m以外时为40cm。
②垂直排列时为40 cm。
③导线为多层排列时接近电杆的相邻导线间水平距离为60 cm。
高、低压同杆架设时，高、低压导线间最小距离不小于1.2m。
路灯线路不应高低压线路的相线和零线。
④不同线路同杆架设时，应满足高压线路在低压动力线路的上端，弱电线路在低压动力线路的下端。
（2）架空线路与建筑物的垂直距离，1~10 kV，线路不应小于3 m，1kV以下线路不应小2.5 m。
（3）架空线路与建筑物之间的距离在最大风偏情况下，1~10kV不应小于1.5 m，1kV 以下不应小于lm。
（4）架空线路零线应位于最接近电杆处，不高相线的位置；（5）架空线路与山坡、峭壁、岩石之间的最小距离：①步行可以达到的山坡，1~10 kV，4.5 m；1kV以下3 m。
②步行不能达到的山坡、峭壁和岩石，1~10 kV，1.5 m；1kV以下lm。
（6）低压架空线路与各种设施的最小距离，见表14－2。
（7）沿墙敷设：绝缘导线应水平或垂直敷设，导线对地面距离不应低于3m，跨越人行道时不应低于3.5m。
水平敷设时，零线设在最外侧。
垂直敷设时，零线在最下端。
跨越通车道路时，导线距地不低于6 m。
沿墙敷设的导线间距离20~30 cm。
第三节室内配电线路的敷设室内配线可分明敷和暗敷两种。
明敷：沿墙壁、天花板表面、衍梁、屋柱等处敷设；暗敷：在抹灰层下面、屋面板内、地板内和墙壁内等处暗管敷设。
