备战中考物理欧姆定律综合题汇编附详细答案

  • 格式：doc
  • 大小：1.15 MB
  • 文档页数：28

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图电路,电源两端电压为4.5V且保持不变．电阻R1为10Ω,滑动变阻器R2的铭牌上标有“20Ω 1A”的字样,电流表的量程为0~0.6A,两个电压表的量程均为0~3V,在保证电路安全的条件下,下列说法中正确的是（）A．定值电阻R1的最大功率为3.6WB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小功率为0.45WD．滑动变阻器R2的阻值取值范围为0Ω~20Ω【答案】C【解析】【详解】A．从图中可以看到，这是一个串联电路，电阻R1和滑动变阻器R2串联在一起，电压表V1测的是电阻R1两端的电压，电压表V2测的是滑动变阻器R2接入电路中电阻两端电压，要求定值电阻R 1的最大功率，那么需要定值电阻R 1两端的电压最大，由题意可知，当R 1两端的电压是3V 时，电压表V 1的量程没有超出，流过R 1的电流为1113V ==0.3A 10ΩU I R =此电流大小没有超过电流表的量程，也没有超过滑动变阻器R 2的最大电流，那么滑动变阻器R 2两端的电压为21 4.5V 3V 1.5V U U U =-=-=这个电压大小也没有超过电压表V 2的量程，所以当R 1两端的电压是3V 时能够保证电路安全，此时定值电阻R 1的最大功率为()221113V 0.9W 10ΩU P R === A 错误；B ．当电流表的示数最小时，电路中电阻最大，滑动变阻器R 2接入电路中电阻最大，即220ΩR =，电路中的电流大小为12 4.5V 0.15A 10Ω20ΩU I R R ===++这个电流大小没有超过滑动变阻器R 2的最大电流，也没有超过电流表的量程，此时R 1两端的电压是1R 10.15A 10Ω 1.5V U IR ==⨯=R 2两端电压为21R R - 4.5V -1.5V 3V U U U ===这也没有超过两电压表的量程，所以电路中的电流最小可以为0.15A ； 当电流表的示数最大时，假设0.45A I =，此时R 1两端的电压是1R 10.45A 10Ω 4.5V U IR ==⨯=这个电压大小超过了电压表的量程，所以0.45A I ≠，所以电流表A 的示数变化范围不为0.15A~0.45A ，B 错误；CD ．当滑动变阻器R 2的电阻最小时，此时电路中电流最大，R 1两端的电压最大，只能是3V ，由上述可知0.3A I =，R 2两端的电压为2R 1.5V U =，R 2的最小值为2R 2 1.5V5Ω0.3AU R I=== 由上述可知，滑动变阻器R 2的电阻可取20Ω，这也是R 2的最大值，所以滑动变阻器R 2的阻值取值范围为5Ω~20Ω；设电路中的电流为I ，由题意可知道滑动变阻器的功率为()()2222222221212121212-4-4U U U P I R R R R R R R R R R R R R ⎛⎫==⋅=⋅= ⎪++⎝⎭+要使电功率P最小，那么()2122-R RR要最大，当R2是5Ω或者20Ω时，()2122-R RR最大，滑动变阻器的电功率最小，大小为0.45WP=，可知，C正确、D错误。

3．如图所示，电源电压不变，1R、2R为定值电阻，R为滑动变阻器，a、b是电流表或电压表，当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a 的示数不变，b的示数有变化。

以下说法正确的是（）A．b可能是电流表、也可能是电压表B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于12R R+C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，2R消耗的功率一定变大D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A．假设b是电流表，a是电流表，当只闭合开关S、S1时，R与R2并联接在电路中，a、b 的指针均明显偏转，将位于中点的滑片P向左移动，根据UIR=可知，a的示数是不变的，b的示数有变化，这种情况符合题意，所以b可能是电流表；假设b是电压表，a是电流表，当只闭合开关S、S1时，有电流流过R2，但没有电流流过R，a的指针明显偏转，b表测的是电源电压，也明显偏转，但是将位于中点的滑片P向左移动，根据UIR=可知，a的示数是不变的，b的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b是电压表，a是电压表，当只闭合开关S、S1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b不可能是电压表，只能是电流表，A错误；B．假设b是电流表，a是电压表，当只闭合开关S、S1时，有电流流过b表，b表有示数，a表测的是电源电压，也有示数，将位于中点的滑片P向左移动，根据UIR=可知，b的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

故选D 。

4．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（ ）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B 【解析】 【分析】 【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则： 图1中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1； 图2中113A 4A+2A=6A I I =+= 232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1； 故A 、C 、D 不符合题意，B 符合题意。

故选B 。

5．如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R 。

若只闭合开关 S 1，将滑动变阻器的滑片P 置于A 端时， 电压表V 1示数为 U 1，电压表V 2示数为 U 2；若此时将滑动变阻器的滑片P 移至B 端，电压表V 1示数为U 1′，电压表V 2的示数为U 2′，电流表A 1的示数为0.4A 。

已知：U 1:U 1′＝1:2，U 2:U 2′＝3:1，R 2＝3Ω。

以下说法错误的是（ ）A ．R 1 的电阻为2ΩB ．电源电压为6VC ．当开关都闭合，电路消耗的最小功率为30WD ．只闭合开关S 1时，电路消耗的最大功率为7.2 W 【答案】C 【解析】 【分析】 【详解】若只闭合开关 S 1时，电路如下图甲所示，将滑动变阻器的滑片P 置于A 端时，变阻器连入电路的电阻为0，简化后的电路如下图乙所示。

此时，R 1、R 2两端电压分别为U 1、U 2。

将滑动变阻器的滑片 P 移至 B 端时，电路如下图所示此时，R 2两端电压为U 2′，变阻器和R 1两端的总电压为U 1′。

此时，电流表示数为I 丙=0.4A ，R 2＝3Ω，据U IR =可知，R 2两端电压U 2′为1.2V 。

根据U 2:U 2′＝3:1结合U 2′为1.2V ，可以推得U 2为3.6V 乙图中，电流表示数I 乙为22 3.6V1.2A 3U I R ===Ω乙 已知U 1:U 1′＝1:2根据欧姆定律，有111()2I R I R R =+乙丙即111.2A 10.4A ()2R R R ⨯=⨯+整理得15R R =乙图中，电流表示数为1.2A ，根据欧姆定律有21UI R R =+乙即11.2A3UR=Ω+……①丙图中，电流表示数为0.4A，根据欧姆定律有21UIR R R=++丙即110.4A35UR R=Ω++……②结合①②，有16V2UR==Ω则1510R R==Ω只闭合开关S1时，当变阻器滑片在A端时，电路中电阻最小，电路总功率最大，为6V 1.2A7.2WP UI==⨯=当所有开关都闭合时，电路为三个用电器并联，当变阻器连入电路中电阻为其最大阻值时，电路的总功率最小，为2222221212(6V)(6V)(6V)=33.6W3102U U UP P P PR R R=++=++++=ΩΩΩ滑滑故选项A、B、D正确，不符合题意；选项C错误，符合题意。

合集下载

中考物理总复习《欧姆定律的综合计算》专项训练题(附有答案)

中考物理总复习《欧姆定律的综合计算》专项训练题(附有答案)

12．在如图甲所示的电路中，电源电压不变，R的阻值为8Ω，灯泡L的电流随电压变化的关系如图乙所示。闭合开关，灯泡L两端的电压为8V。求：
（1）电源电压；
（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；
（3）将图甲中R和L由串联改为并联，整个电路的电功率。
13．某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。当取暖器正常工作时，求：
5．（1）6Ω；（2）1A；（3）18W
【详解】解：（1）由 可知，灯泡正常发光时灯丝的电阻
（2）由P=UI可知，正常发光时通过灯泡的电流
根据串联电路的电流特点可知，电路中的电流
I=IL=1A
（3）根据串联电路的电压特点可知，电源电压
U=UL+UR=6V+12V=18V
电路消耗的总功率
P=UI=18V×1A=18W
8．（1）0.3A；（2）1.8W；（3）108J
（1）电源电压U；
（2）电阻R2的阻值。
2．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将滑片P移到最右端时，R2两端的电压为5V，电流为0.1A；将滑片P移到另一位置时，R1两端的电压为6V，R2的功率为0.4W。求：
（1）滑动变阻器R2的最大阻值；
（2）电源电压。
3．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。
（1）灯丝的电阻RL；
（2）电路中的电流I；
（3）电路消耗的总功率P。
6．小明设计了如图甲的模拟智能测温报警电路：电源电压调为12V，报警器（电阻不计）通过的电流超过10mA时就会报警，热敏电阻RT其阻值随温度T的变化关系如图乙所示。要求：当所测温度达到或超过37.3℃时，系统报警。

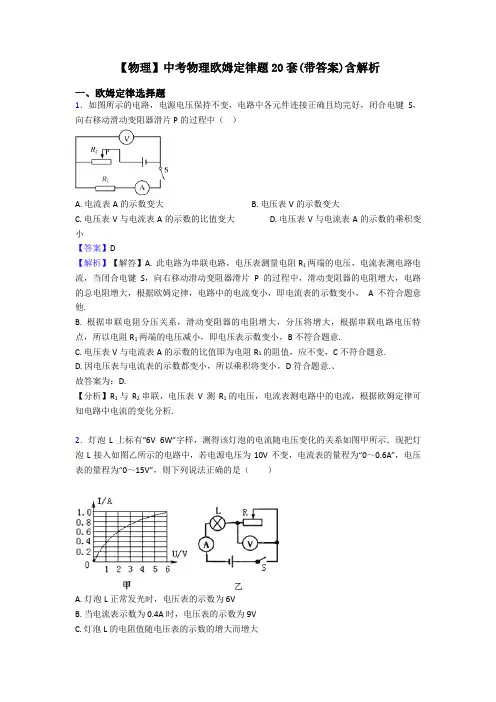

【物理】中考物理欧姆定律题20套(带答案)含解析
