最新欧姆定律中考试题分类汇编

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

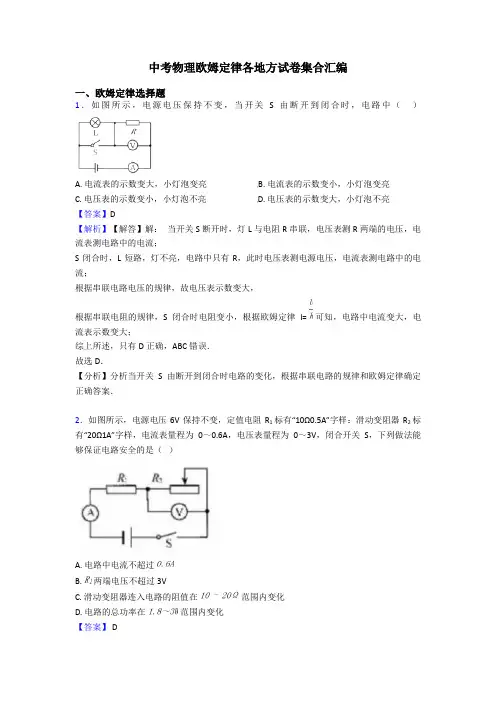

中考物理欧姆定律各地方试卷集合汇编一、欧姆定律选择题1．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A. 电流表的示数变大，小灯泡变亮B. 电流表的示数变小，小灯泡变亮C. 电压表的示数变小，小灯泡不亮D. 电压表的示数变大，小灯泡不亮【答案】D【解析】【解答】解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I= 可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

（1）当电压表的示数U2=3V时，电路中的电流，I min= = = =0.3A，因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，电路中的总电阻：R= = =12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2小=R-R1=12Ω-10Ω=2Ω，当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大为：R滑= = =10Ω，则滑动变阻器R2接入电路的阻值允许变化范围可以为2Ω～10Ω，C不符合题意；电路消耗的最大功率：P大=UI大=6V×0.5A=3W；（2）当电压表的示数U2=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的总功率最小，电路消耗的最小功率：P小=UI小=6V×0.3A=1.8W，所以，电路消耗总功率允许的变化范围可以为1.8W～3W，D符合题意。

中考物理欧姆定律试题类型及其解题技巧及解析一、欧姆定律选择题1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。

故答案为：D.【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

AR 1R 2S图1图3 可编辑修改精选全文完整版单元测试题一、选择题1、根据欧姆定律的推导式IU R 可以得出A. 导体两端的电压越大,电阻越大B. 导体中的电流越大,电阻越小C. 导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比D. 导体的电阻跟电压成正比,跟电流成反比2、有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样,若把它们串联起来使用,则电路两端允许加的最大电压是B. 15VC. 30VD. 25V3、若将上题中的两个电阻并联起来使用,则干路电流最大是A.3AB. 2AC. 1.5AD.1A4、图1中R 1= R 2,电源电压保持不变,当开关S 由闭合变为断开时,电流表的示数A.不变B. 变为原来的2倍C. 变为原来的一半D.无法确定 5、如图2所示,电源电压保持不变,当滑片P 向左滑动时,则的示数增大,V 的示数减小 B. A 的示数变小,V 的示数变大 的示数变大,V 的示数变大 D. A 的示数变小,V 的示数变小 6、如图3所示电路,两盏相同的电灯在闭合开关后都能发光;过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零;如果电路只有一处故障,则故障可能是A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路 7、小明同学在物理实践活动中,设计了如图4所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R `是滑动变阻器,R 是定值电阻,电源两极间电压恒定;四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是图2 S R 1PR 2VA图48、王丽同学在做“测量小灯泡的电阻”的实验中时,所连接的电路图电路如图5所示,当闭合开关后A. 电压表烧坏B. 电流表烧坏C. 电压表有读数,电流表读数为零D. 电流表有读数,电压表读数为零9、某同学在用图6所示电路测小灯炮电阻的实验中,发现闭合开关以后,灯泡不亮,电流表没有示数,怎么移动滑动变阻器滑片位置,电压表的示数都不变,且均为电源电压,可能出现的问题是A. 电流表烧坏B. 灯泡处开路C. 灯泡被短路D. 同时使用了滑动变阻器的上面两个或下面两个接线柱10、在如图7所示的电路中,滑动变阻器的最大阻值是电阻R 的7倍,电源电压为U 恒定不变;当滑动变阻器的滑动片P 由a 端到b 端时,R 两端电压的变化为A.从0到U /7B. 从U 到U /8C. 从0到U /8D. 从U 到U /711、如图8所示,A 1和A 2是两个完全相同均有“0~0.6A ”“0~3A ”两个量程的电流表;当开关S 闭合时,两表均有正常的示数且指针偏转的角度相同,则R 1︰R 2为A. 1︰4B. 4︰1C. 1︰5D. 5︰1 12、在下述情形下,不会造成触电事故的是A.站在地上接触到了家庭电路中的火线B.当某一高压线落到地上时,你恰好从旁边走过图6图5图7R 2A 1R 1SA 2图8C.在维修建筑工地使用的电动机时,有人把断开的电闸合上D.用6V的蓄电池做电学实验13、学习了关于“防止雷电造成的危害”以后,同学们提出了以下几种看法,其中错误的是A.高压输电铁塔上最上面的两条导线是用来输电的B.遇到雷雨天,不要到大树下面避雨,在野外时,要尽量降低身高C.遇到雷雨天,要将门窗关闭,并远离门窗D.雷电是大气中一种剧烈的放电现象,高大建筑上的避雷针可避免雷电造成的危害14、关于安全用电问题,下列说法正确的是A.只有36 V的电压对人体才是安全的B.家庭电路的电压是低压,对人体没有危险C.不能靠近高压带电体D.只要电流通过人体,就会发生触电事故15、在高压输电铁塔上一般都有“高压危险”的警示牌,然而停留在一根高压线上的小鸟却不会触电,这可能是因为A.小鸟是绝缘体B.小鸟本身能耐高压C.鸟双脚落在同一条线上,两脚之间电压很小,几乎没有电流流过鸟的身体D.高压线外包有一层橡胶外皮16、电路中发生“短路”,这里短路是指A．很短的电路 B．电流没经过用电器而直接构成回路C．开关闭合,用电器工作 D．电路不通,没有电流17、当你看到高压线落到地上,正确的做法是A.用手把高压线卷起来,使它离开地面B.防止有人靠近现场,迅速通知供电部门C.迅速逃离现场D.用干燥的木棍把线头挑离地面18、如图所示,闭合开关S两灯都发正常发光,当再闭合S1时,下列说法正确的是A. L1变亮,L2熄灭 B. L1熄灭,L2变亮C. L2有可能烧坏 D. 两灯都不会亮19、如图9是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数;则故障原因可能是断路短路断路短路20、一条照明电路刚装好后,还未装保险丝,电工将规格为“220V60W”的灯泡接在要装保险丝的两个接线柱上,接通开关后,灯泡能正常发光,这说明新装的照明电路A．完全符合要求 B.发生短路现象C.发生了断路现象D.以上三种情况都有可能21、如图10所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是A．电流表示数变大,电压表示数变小B．电流表示数变小,电压表示数不变C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数不变22、如图11所示,电源电压保持不变;当开关S1闭合、S2断开时,电流表的示数为0.2A；当开关S1、S2都闭合时,电流表的示数为0.8A;则电阻R 1与R2的比值为A 、1:3 B、 3：l C、 2:3 D、 3：2二、填空题23、利用一个10Ω和一个15Ω的电阻,可获得的最大电阻值是____Ω,最小电阻值是______Ω;24、如图12所示的电路中,电源电压为3V,开关闭合后,电流表和电压表的读数分别是0.1A和,则通过R2的电流是 A,R2两端的电压是V,R1的电阻是Ω;图12图9L1L2图10图1125、如图13所示,电源电压9V且保持不变,电流表的量程为0～0.6A,小灯泡标有“6V, 2/3A ”,则小灯泡的电阻是Ω,为了不让电路中的电流超过电流表的量程,滑动变阻器接入电路的电阻最小值是Ω;26、在图14所示电路中,要使L1和L2组成串联电路,应闭合开关；要使L1与L2并联,应闭合开关；禁止同时闭合开关 ,否则会造成短路现象;27、如图15所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6V时,电流表示数为0.5A；当电压表的示数为时,电流表示数为0.3A,则电阻R为____Ω,电源电压为_____V;28、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻;29、如图16所示电路,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是________联电路,电路的总电阻是______Ω；当S1闭合、S2断开时,电路的总电阻是_______Ω,电流表的示数是______A;30、学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器,一位同学想把它们并联后接在电路中,要使指示灯正常工作,则电源电压应该为V,此时干路中通过的最大电流为 A;31、将阻值为30Ω和10Ω的两个电阻串联后接到电源上,通过每个电阻的电流是,此电源的电压是 V ,若将这两个电阻并联接到原来的电源上,则通过此电路的总电流是 A;32、在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示;则由图17可知,元件A的电阻为Ω；将A和B并联后接在电压为的电源两端,则通过A和B的总电流是 A;三、计算题33、有一个电烙铁,工作时通过电阻丝的电流是0.5 A,如果电阻是72Ω,电烙铁两端的电压是多少伏图13图14图15图17图16图19P SA R1R2 V图1834、电阻R两端的电压为6 V时,通过的电流是0.3 A,如果电压增大到9 V,能否用0.6 A量程的电流表来测量电流35、在如图18所示的电路中,电源电压是6V,R1=4Ω、R2=6Ω,I1=0.6A,求I2和I 及滑动变阻器连入电路的电阻;36、如图19所示,滑动变阻器标有“50Ω 1A”的字样,电源电压为18V恒定不变,当开关S闭合后,电流表的示数0.5A、电压表的示数为5V;求⑴电阻R1的阻值；⑵这时滑动变阻器连入电路的阻值；⑶若电流表的量程为0~0.6A、电压表的量程为0~15V,则滑动变阻器连入电路的阻值不能小于多少欧;37、某同学连接的电路如图20甲所示,当他闭合开关后,使滑动变阻器取四个不同的值时,电压表、电流表对应有四组值;该同学将这四组数值在图17乙所示的坐标中分别描出来,即a、b、c、d四个点;由这四个点作出的U—I图像为一条直线,延长直线交纵轴U轴于E点,交横轴于F点;如果电源电压为U0,定值电阻的阻值为R0,请你分析：1E点表示的电流表、电压表的示数各为多少此时电路处于什么状态2F点表示的电流表、电压表的示数各为多少此时电路处于什么状态38、天热了,晚上人们都喜欢到院子里乘凉,小明就主动在院子里装了一盏电灯;为了方便,小明从他家里的照明线路的开关处拉出两根线来,装上开关和灯头;装好了,小明试了一下,开关一开灯就亮,一关灯就灭,灯安装成功了;晚上,人们都到院子里乘凉,小明就把院子里的灯开亮.奇怪的是,院子里的灯一亮,家里的灯也跟着亮了,可灯光比正常的光暗得多;小明以为家里灯的开关开着呢,便回家去拉家里灯的开关,这一拉,家里灯由暗变亮,像平常一样发光,院图20子里的灯倒灭了;1根据以上的现象,你认为小明的电路是怎样连接的 画出电路图; 2对照电路图,请你帮助小明解释出现上述奇怪现象的原因; 3你认为正确的接法是怎样的参考答案 一、选择题18. A 20. A 21. A 二、填空题 23、 25,6; 24、 ,1, 20 25、 9, 626、 S 3, S 1、S 2 ,S 2、S 3 27、 6,9 28、 串,10 29、 并,2,4, 30、 10, 31、 12 32、 5 三、计算题33．1滑动变阻器；2图略,4当导体的电阻不变的情况下,导体中的电流跟导体两端的电压成正比；当导体两端的电压不变的情况下,导体中的电流跟导体的电阻成反比;5控制变量法34. 36 V 20.0.45 A ＜0.6 A,能35. 0.4A 、1A 、Ω提示：U 1=I 1R 1=0.6A ×4Ω=, A 4.06V 4.2222=Ω==R U I , I = I 1+I 2=0.6A+0.4A=1A,滑动变阻器要分担部分电压U ’==,滑动变阻器连入电路的电阻Ω===6.31AV 6.3''I U R36. ⑴R 1=U 1/I =5V/0.5A=10Ω ⑵R 2=U 2/I =18V-5 V /0.5A=26Ω⑶为使电流表不损坏,电路中的电流I ≤0.6A,即U / R 1+R 2 ≤0.6A,18V/10Ω+R2≤0.6A,解得 R2≥20Ω；为使电压表不损坏,R1上的电压U1’≤15V,U R1/R1+R2≤15V,R2≥2Ω;所以为使电压表和电流表均不损坏,滑动变阻器连入电路的阻值不得小于20Ω37.1在E点时,电流表示数为0,电压表示数为U,此时S断开;2在F点时,电压表示数为0,电流表示数为U0／R,此时S闭合且滑动变阻器的滑片P滑到了最左端,使电路处于局部短路状态;38.1电路图如右图,小明在装灯的时候,把院子里的电灯导线接在家里电灯开关的两个接线柱上了;2当家里灯开关K断开时,如果K1也断开,两灯都不亮；当K1接通,院子里和家里灯串联,两灯都得不到额定电压,不正常发光;当K1接通后,再将K接通,院子灯被开关K短路,灯不亮；家里灯又得到额定电压,正常发光;3院子里的灯接电源的两根线应一根接火线,一根接零线,不能接到其他灯的开关上如图2;图1 小明接法图2 正确接法。

一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。

两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。

则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。

【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2WU R P===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm20Ωm R x h⋅=⋅⨯=串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确； C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V1A20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V0.12A20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。

欧姆定律分类题型汇编题型一：串联分压和并联分流1、如图所示的电路中，电压表V 1的示数为9伏,电压表V 2的示数为3伏，那么R 1与R 2的阻值之比为（ ） A ．2：1 B ．1：2 C ．3：1 D ．1:32、如图所示的电路中，R 1=10Ω,R 2=20Ω。

闭合开关S 后，电压表V 1与V 2示数之比为( ） A ．3：1 B ．3：2 C ．2：1 D ．1：13、如图所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后,发现两个电压表指针的偏转角度相同，则（ )A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l4、在如图所示的电路中,两只电流表的规格相同，电流表有两个量程（0～0. 6A 以及0～3A ）.闭合开关S ，电阻R 1与R 2均有电流流 过,两只电流表的指针偏转角度相同，则R 1与R 2的比值为（ ）A 。

1∶5B 。

5∶1 C.1∶4 D.4∶15、如图所示电路，电源电压恒定不变．当S 1闭合、S 2断开时，电压表的示数为3 V;当S 1断开、S 2闭合时,电压表的示数9 V ，则R 1︰R 2为( )A. 1︰2B. 2︰1 C 。

1︰3 D. 3︰16、如图所示，电源电压保持不变,开关S 断开时,电压表示数为2V ；开关S 闭合时，电压表示数为6V ，那么电阻R 1:R 2= 。

7、如图电路,若甲、乙均为电流表时，断开开关Ｓ,两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时,闭合开关S ，则两电压表的读数Ｕ甲︰Ｕ乙＝ . 8、电阻甲、乙的电流与电压关系图像如图所示，①若现在将甲和乙串联后接在电压为3V 的电源两端，则甲电阻两端的电压多大? ②若现在将甲和乙并联后接在电压为3V 的电源两端，则干路中电流多大？(第8题) 第1题 第2题 第3题 第4题 第5题 第6题 第7题题型二：动态电路分析1、如图，当滑片P 向下滑的过程中，电流表和电压表的变化情况是（ ） A.电流表的读数变大, 电压表的读数变大 B.电流表的读数变大， 电压表的读数变小 C 。

中考物理试题欧姆定律汇编（2）学生1．在测量小灯饱电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为 A ，小灯饱的电阻为 Ω．2．把5Ω的电阻R 1跟15Ω的电阻R 2串联起来，接在电压是6V 的电源上，通过R 1的电流是______A ，R 2两端的电压是_______V 。

3．在如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑片P 向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。

当滑片P 分别在滑动变阻器的两个端点a 和d 、中点c 和图中b 位置时，电压表的示数从小到大的顺序分别为0V 、2V 、3V 和4V ，则在图示b 位置时电压表示数应为_________V 。

4.如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R 2的最大阻值为____Ω。

5．如图a 所示的电路，电源电压保持不变。

闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表 示数变化的图像，电源电压为_____V ，电阻R 1的阻值为_____Ω。

6．如图1所示，电源电压保持不变．闭合开关，电压表的示数如图2所示，为 V ，当滑动变阻器的滑片P 向右移动时，电流表的示数将 （选填“变大”“变小”或“不变”）．7．10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为 安，该导体两端的电压为6伏，该导体的电阻为 欧。

若将该导体两端的电压改变为10伏，它的电阻为 欧。

8．在图8所示的电路中添加一根完好的导线，连接A 、B 、C 、D四点中的两点：① 为避免实验中电源短路，导线不能连接 两点。

0.0.0.I图图② 在避免电源短路的情况下，若导线连接的是 两点，则闭合电键S 前后，电路中一个电表的示数始终为零。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

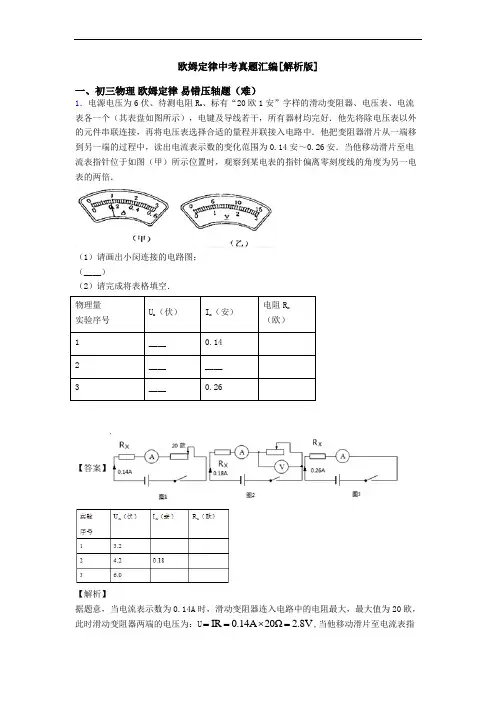

欧姆定律中考真题汇编[解析版]一、初三物理欧姆定律易错压轴题（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．某学习小组在“探究通电导体中的电流与电阻的关系”实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）。

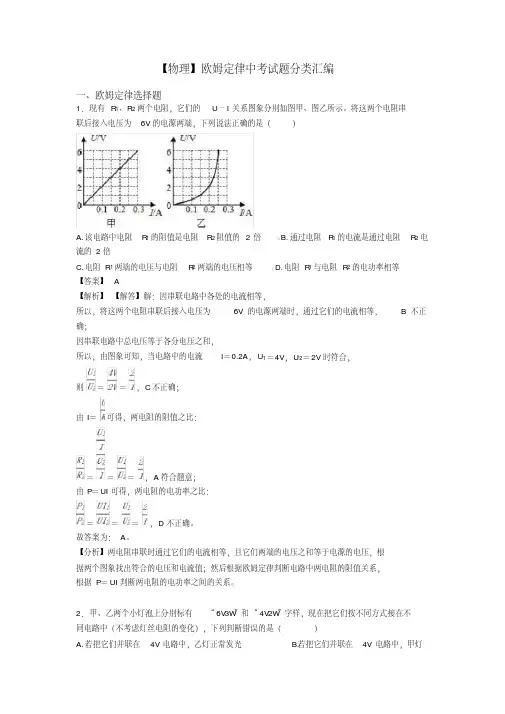

【物理】欧姆定律中考试题分类汇编一、欧姆定律选择题1．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。

将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A. 该电路中电阻R1的阻值是电阻R2阻值的2倍B. 通过电阻R1的电流是通过电阻R2电流的2倍C. 电阻R1两端的电压与电阻R2两端的电压相等D. 电阻R1与电阻R2的电功率相等【答案】 A【解析】【解答】解：因串联电路中各处的电流相等，所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，则＝＝，C不正确；由I＝可得，两电阻的阻值之比：＝＝＝，A符合题意；由P＝UI可得，两电阻的电功率之比：＝＝＝，D不正确。

故答案为：A。

【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关系，根据P＝UI判断两电阻的电功率之间的关系。

2．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。

AB、两灯泡并联在4V电路中时，因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，所以，只有乙灯泡能正常发光，其实际功率为P乙实＝P乙＝2W；甲灯泡不能正常发光，其实际功率为P甲实＝＝≈1.33W＜P乙实，所以乙灯比甲灯亮，A不符合题意，B错误，符合题意；CD、两灯泡串联在10V电路时，两灯的总电阻为R＝R甲+R乙＝12Ω+8Ω＝20Ω，此时电路中的电流为I串＝＝＝0.5A，因串联电路中各处的电流相等，且此时的电流与两灯泡的额定电流相等，所以，两灯泡可以同时正常发光；此时两灯实际功率都等于各自的额定功率，因为P甲＞P乙（即3W＞2W），所以甲灯较亮，C、D不符合题意。

初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。

7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。

8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。

9. 在串联电路中，总电阻等于各部分电阻之 _______ 。

10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。

答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。

而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。

12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。

而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。

欧姆定律中考试题分类汇编经典一、欧姆定律选择题1．如图所示，电源电压保持不变，小灯泡L 、 L 分别标有“ 6V 3W”和“ 6V6W”的字样，滑12动变阻器 R 的阻值变化范围为0～12Ω，当 S123都闭合，滑动变阻器的滑片滑到a、 S和 S端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（）A. 电源电压为 12 VB. 两灯都正常发光时电流表的示数为3AC. 整个电路的最小功率 2.25WD. 整个电路的最大功率9 W【答案】 D【解析】【解答】解：（1）当 S1 23都闭合，滑动变阻器滑到 a 端时，灯泡1和灯泡、 S、 S LL2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源的电压U=U1=U2=6V，故 A 错误；（ 2）由 P=UI 可得，两灯泡都正常发光时通过的电流：I1= ==0.5A， I2===1A，因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：I=I1 +I2=0.5A+1A=1.5A，故 B 错误；（ 3）由 I=可得，两灯泡的电阻：R1===12 Ω， R2= ==6Ω，当S1、 S3闭合且滑片位于 b 端时， R1与 R 的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：P 小 ===1.5W，故 C 错误；（ 4）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：P 大 =P1+P2 =3W+6W=9W，故 D 正确．故选 D．【分析】（ 1）当 S1 23都闭合，滑动变阻器的滑片滑到 a 端时，灯泡12并、 S和 S L和灯泡 L 联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压；（ 2）根据P=UI 求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数；（3）根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和P=UI= 求出电路的最小总功率；（ 4 ）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P 从b 端向 a 端滑动的过程中（）A. 电压表V1的示数变大，电流表 A 的示数变大B. 电压表V2的示数变大，电流表 A 的示数变小C. 电压表V1的示数变大，电流表 A 的示数变小D. 电压表V2的示数变大，电流表 A 的示数变大【答案】A【解析】【解答】解：由图知，定值电阻R1 和滑动变阻器R2 串联， V1 测量 R1 两端的电压，电压表V2 测量 R2 两端的电压，电流表测量串联电路中的电流。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．如图所示的电路中，电源电压恒定，0R为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )A．电压表示数随电流表示数变化图像B ．电流表示数随变阻器变化图像C ．变阻器的功率和定值电阻的功率的比值Q 随变阻器电阻R 的变化图像D ．电流表示数变化量△I 随电压表示数变化量△U 的变化图像【答案】B 【解析】 【详解】A ．从图中可以看到，定值电阻R 和滑动变阻器串联接在电路中，在移动滑动变阻器滑片过程中，设电流表的示数是I ，电压表的示数是U ，电源电压的大小是U 电，由题意可以得到U UR I I=+电 化简可得到-U IR U =+电I 和U 电大小不变，可知电压U 与I 是一次函数关系，A 正确，不合题意；B ．设电流表的示数是I ，滑动变阻器的电阻大小是R ，电源电压的大小是U 电，由欧姆定律可以得到0U R R I=+电变换可得01I U R R =⋅+电从这条式子可以看到，随着滑动变阻器的电阻R 的增大，电流表的示数变小，电流减小得越来越慢，这个图像不对，B 错误，符合题意；C ．由题意可知，变阻器的功率是2R P I R =，定值电阻的功率是02R 0PI R =，那么变阻器的功率和定值电阻的功率的比值是02R 2R 001P I R Q R P I R R ===⋅从这条式子可以看到，Q 与 R 成正比，那么它的关系图像是一条过原点的直线，C 正确，不合题意；D ．设滑动变阻器接入电路中的阻值在变小，从A R 变小到B R ，那么电流表示数变化量是00-B AU UI R R R R ∆=++同样可以知道电压表示数变化量是00-A B A BU UU R R R R R R ∆=⋅⋅++00000-1-B A A B A BU UR R R R I U U U R R R R R R R ++∆==∆⋅⋅++即1I U R ∆=⋅∆ 从这条式子可以知道，电流表示数变化量△I 随电压表示数变化量△U 的变化图像是一条过原点的直线，D 正确，不合题意。

中考物理总复习《欧姆定律》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的A．B．C．D．2．如图所示电路中，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片从右向左移动，在此过程中（）A．电流表A示数变大，电压表V2示数变大B．电压表V1示数与电流表A示数的比值变小C．电压表V1示数变化量与电流表A示数变化量的比值变大D．电压表V2示数变化量与电流表A示数变化量的比值不变3．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是()A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大4．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动，在平台上放了一个电子秤。

图是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起，下列说法正确的是（）A．电路中R0起到保护电路的作用，R与R0是并联的B．电子秤仪表是由电压表改装而成的C．食品质量越大，通过R的电流越大D．食品质量越大，仪表示数越小5．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。

在移动滑片的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小6．如图所示的电路中，A、B、C分别表示电流表或电压表，它们的示数以安或伏为单位。

《欧姆定律》试题大全一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［］A．R由铜线的长度和横截面积决定 B．R的大小与U 有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［］A．5ΩB．10ΩC．20ΩD．40Ω3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 2 C. R/24．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4 C．4/R D．2R 5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大 B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于 b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1V电压时，测得电阻值Ω，如果在其两端加10V电压时，其电阻值应为［］A．ΩB．5ΩC．Ω D．20Ω10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和12．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来13．导体两端的电压是4V，通过的电流强度是，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［］A．5Ω， B．5Ω，2A C．Ω， D．Ω，A．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2 B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a 滑到b的过程中［］A．A表和V表的示数都变小 B．A表和V表的示数都变大C．A表的示数变大，V表的示数变小D．A表的示数变小，V表的示数变大20．如图48所示电路，滑动变阻器R1的电阻是500Ω，R2的电阻是300Ω，变阻器滑片P与V表一端相连，当滑动片P 由a向b滑动时，V表的读数变化范围是［］A．0~6V B．~6VC．~6V D．0~23．将A表先后串联在图51中的A处、B处、和C处，当电键K闭合时，A表接在何处的读数最大［］A．A处 B．B处C．C处 D．三处都一样24．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的A表的示数将比原来增大［］25．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，A表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R1的阻值是200Ω，电阻R2是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a端滑到b端，V表示数的变化是［］A．6V~0V B．~6V C．6V~ D．6V~27．图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于A表和V表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以V表示数不变，A表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以V表示数不变，A表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，V表示数变小，R3也变小，所以A表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以V表示数变小，那么，通过R2的电流变小，A表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以V表示数变大，干路中电流变小，通过R2的电流变大，A 表示数变小28．图56所示的电路中，电压U保持恒定，当K断开时，A表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大29．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．A表示数变小，V表示数变大B．A表示数变小，V表示数变小C．A表示数变大，V表示数变小D．A表示数变大，V表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，A表示数为I2。

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。

滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。

故选C。

2．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3的中点，电路在工作时均安全。

只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。

下列判断正确的是（）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A ．若a 是电流表，当S 1闭合后，电源短路，所以a 是电压表，故A 正确；B ．只闭合S 1，电路为串联电路，三电阻串联，再闭合S 2，R 1被短路，如果b 是电流表，因为R 1和R 2一直被短路，电路总电阻不变，b 的读数不变。

最新欧姆定律中考经典题型带答案（word）一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。

故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
