引线键合（WireBonding）引线键合(Wire Bonding)——将芯片装配到PCB上的方法 | SK hynix Newsroom结束前工序的每一个晶圆上，都连接着500~1200个芯片（也可称作Die）。

为了将这些芯片用于所需之处，需要将晶圆切割(Dicing)成单独的芯片后，再与外部进行连接、通电。

此时，连接电线（电信号的传输路径）的方法被称为引线键合（Wire Bonding）。

其实，使用金属引线连接电路的方法已是非常传统的方法了，现在已经越来越少用了。

近来，加装芯片键合（Flip Chip Bonding）和硅穿孔（Through Silicon Via，简称TSV）正在成为新的主流。

加装芯片键合也被称作凸点键合（Bump Bonding），是利用锡球（Solder Ball）小凸点进行键合的方法。

硅穿孔则是一种更先进的方法。

为了了解键合的最基本概念，在本文中，我们将着重探讨引线键合，这一传统的方法。

一、键合法的发展历程图1. 键合法的发展史：引线键合(Wire Bonding)→加装芯片键合(Flip Chip Bonding)→硅穿孔（TSV）下载图片为使半导体芯片在各个领域正常运作，必须从外部提供偏压（Bias voltage）和输入。

因此，需要将金属引线和芯片焊盘连接起来。

早期，人们通过焊接的方法把金属引线连接到芯片焊盘上。

从1965年至今，这种连接方法从引线键合(Wire Bonding)，到加装芯片键合(Flip Chip Bonding)，再到TSV，经历了多种不同的发展方式。

引线键合顾名思义，是利用金属引线进行连接的方法；加装芯片键合则是利用凸点（bump）代替了金属引线，从而增加了引线连接的柔韧性；TSV作为一种全新的方法，通过数百个孔使上下芯片与印刷电路板（Printed Circuit Board，简称PCB）相连。

二、键合法的比较：引线键合(Wire Bonding)和加装芯片键合(Flip Chip Bonding)图2. 引线键合(Wire Bonding) VS加装芯片键合(Flip Chip Bonding)的工艺下载图片三、引线键合（Wire Bonding）是什么？图3. 引线键合的结构（载体为印刷电路板（PCB）时）下载图片引线键合是把金属引线连接到焊盘上的一种方法，即是把内外部的芯片连接起来的一种技术。

WireBond工艺培训1. 概述WireBond工艺是一种常用于半导体封装和芯片连接的技术。

它主要通过金或铝线将芯片的引脚与相关设备连接，以实现电信号传输和电源供应。

本文档将介绍WireBond工艺的基本原理、操作步骤以及常见问题解决方法，以供工程师和操作人员参考。

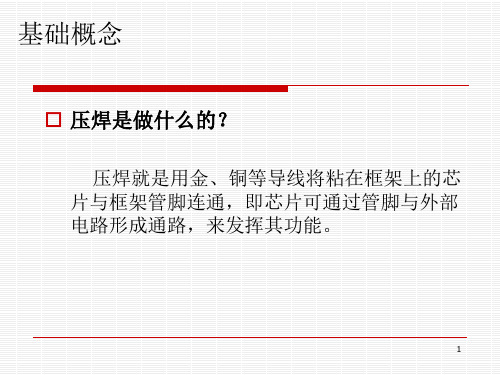

2. WireBond工艺原理WireBond工艺的基本原理是采用金属线将芯片引脚与其他器件或引线连接。

其主要有两种类型：•焊线连接（Wedge Bonding）：通过压焊法将金属线焊接在芯片的引脚和外部元器件之间的连接点上。

•黏结连接（Ball Bonding）：先将金属线焊接在芯片上，然后通过高温和压力形成金属球，并将金属球与外部元器件连接。

WireBond工艺通常采用自动化设备进行操作，其中包括焊丝机、金属线拨线机、焊丝剪切机等。

操作人员需要熟悉设备的使用方法，以及掌握正确的工艺参数和操作技巧。

3. WireBond工艺流程WireBond工艺的基本流程如下：1.准备工作：确认所需材料和设备齐全，检查设备是否正常工作。

2.芯片连接准备：将芯片放置在夹具上，根据芯片引脚位置设置正确的工艺参数。

3.焊丝选择：根据芯片和外部器件的要求，选择合适的金属线材料和直径。

4.焊丝切割：使用焊丝剪切机将金属线切割成适当的长度。

5.焊丝拨线：使用金属线拨线机将焊丝正确地放置在芯片引脚和外部器件之间的连接点上。

6.焊接操作：根据焊丝机设定的参数，在芯片引脚和外部器件之间进行焊接。

7.检查与测试：对焊接后的连接进行目视检查和必要的电性测试，确保连接质量符合要求。

8.清理和维护：清理焊丝机和其他设备，记录工艺参数和操作记录。

4. 常见问题解决方法在WireBond工艺中，常见的问题包括焊丝断裂、焊丝位置偏移、焊接不牢固等。

以下是一些常见问题的解决方法：•焊丝断裂：检查焊丝剪切机的切割质量和参数，并确保金属线的质量符合要求。

另外，注意操作时不要过度拉扯焊丝。
