建筑施工测量课件子单元1-1 建筑工程测量的任务、内容、现状和发展
- 格式：ppt
- 大小：25.51 MB
- 文档页数：56
下载文档原格式
合集下载
建筑工程测量课件PPT
如何进行建筑工程测量数据的处理和分 析？
建筑工程测量数据的处理和分析包括数据校正、误差分析和结果解读等步骤，确保测量结果的准确性和 可靠性。
建筑工程测量的进一步应用和 发展
建筑工程测量在智能建筑、BIM和无人机测量等领域有着广泛的应用，未来将 继续发展和创新。
建筑工程测量中的安全问题和 预防措施
建筑工程测量的分类和类型
建筑工程测量可以分为地面测量、建筑测量、土木工程测量等不同的分类， 每种分类都有其独特的测量方法和技术。
测量仪器的种类和使用方法
建筑工程测量中常用的测量仪器包括全站仪、测量仪、水准仪等，不同的仪 器具有不同的功能和使用方法。
测量误差的种类和评估方法
建筑工程测量中常见的误差有随机误差和系统误差，评估方法包括精度评定 和误差传播分析。
建筑工程测量课件PPT

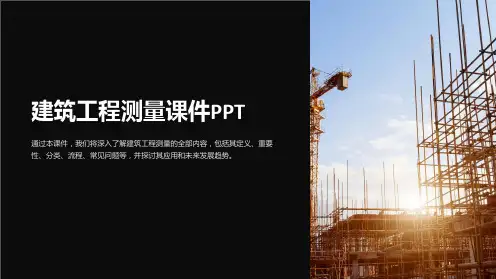

通过本课件，我们将深入了解建筑工程测量的全部内容，包括其定义、重要 性、分类、流程、常见问题等，并探讨其应用和未来发展趋势。
什么是建筑工程测量？
建筑工程测量是为了确保建筑物和结构物的准确位置、尺寸和形状而进行的科学测量和数据收集的过程。
建筑工程测量的重要性和作用
建筑工程测量对于确保建筑物的稳定性、施工质量和可持续性发展起着关键 作用。它能够提供准确的数据和信息，指导工程师和建筑师进行设计和施工。
在进行建筑工程测量时，我们必须关注安全问题并采取相应的预防措施，以 确保工作人员和现场的安全。
建筑工程测量的职业要求和专 业素质
成为一名优秀的建筑工程测量师需要具备扎实的技术知识、沟通能力和团队 工程测量正处于不断演变和发展的阶段，新技术和方法的出现将进一步 推动其发展。
建筑工程测量的流程和步骤
1
项目准备
建筑工程测量通用课件
3
误差传递
测量误差会传递到工程设计和施工的各个环节。
测量数据的处理与分析
数据预处理
01
数据筛选、异常值处理、数据转换等。
数据分析
02
统计、回归、趋势分析等。
数据可视化
03
制作图表、地图等，直观展示测量数据。
03 建筑工程测量的常用工具与设备
CHAPTER
测量仪器
经纬仪
用于测量水平角和垂直 角，是建筑工程测量中
距离测量常用的方法包括直接丈 量法和光电测距法等，可以快速
准确地测量两点之间的距离。
坐标测量
坐标测量是利用坐标系来确定点位的 测量方法。
坐标测量在建筑工程中广泛应用于地 形测绘、施工放样和变形监测等领域 。
坐标测量需要建立坐标系，并使用测 量仪器进行点位的精确测量和定位。
05 建筑工程测量的应用与实践
高程测量
高程测量是确定点的高程位置的测量方法。
高程测量的常用方法包括水准测量和三角高程测量等。
高程测量需要使用水准仪、全站仪等测量仪器，以确保测量结果的准确性和可靠性 。
角度与距离测量
角度和距离测量是建筑工程测量 的重要组成部分，用于确定两点
之间的相对位置关系。
角度测量常用的方法包括方向法 、距离交会法和导线法等。
CHAPTER
施工前的测量准备
01
02
03
测量设备选择
根据工程需求和现场条件 ，选择合适的测量设备， 如全站仪、水准仪、GPS 等。
ห้องสมุดไป่ตู้
测量方案制定
根据工程设计图纸和施工 要求，制定详细的测量方 案，包括测量精度、测量 方法、测量步骤等。
测量点位布设
根据测量方案，在施工前 布设好测量控制点和基准 点，确保测量工作的准确 性和可靠性。
《建筑工程测量》课件
《建筑工程测量》PPT课 件
CATALOGUE
目 录
• 建筑工程测量的概述 • 建筑工程测量的基本原理 • 建筑工程测量的技术与方法 • 建筑工程测量的实践与应用 • 案例分析与实践
01
CATALOGUE
建筑工程测量的概述
定义与特点
定义
建筑工程测量是利用测量技术对建筑 工程的设计、施工和管理各阶段进行 测量工作的总称。
采用高精度的监测设备和自动化监测 系统，加强监测数据的处理和分析， 及时发现异常情况并采取措施。
Байду номын сангаас
测量方案不合理
根据工程实际情况，制定合理的测量 方案，包括控制网的布设、测量方法 的选择等。
建筑工程测量的新技术与趋势
智能化测量
利用自动化、智能化技术，提高测量效率和精度，减少人为误差 。
大数据与云计算的应用
利用大数据和云计算技术，对海量测量数据进行处理、分析和挖掘 ，为工程决策提供有力支持。
3D打印技术
利用3D打印技术，实现复杂结构件的快速制造和精确安装，提高 施工效率和质量。
05
CATALOGUE
案例分析与实践
案例一：高层建筑的定位与放线测量
高层建筑定位与放线测量的重要性
高层建筑的定位与放线测量是确保建筑按照设计要求准确施工的关键环节。通过 测量，可以确定建筑物的平面位置和高度，为后续施工提供准确的基准。
未来展望
未来建筑工程测量将朝着智能化、 自动化、数字化的方向发展，提高 测量精度和效率，更好地服务于工 程建设和社会发展。
02
CATALOGUE
建筑工程测量的基本原理
测量坐标系与方向
测量坐标系
介绍测量中常用的地理坐标系和施工 坐标系，以及坐标系的转换方法。
CATALOGUE
目 录
• 建筑工程测量的概述 • 建筑工程测量的基本原理 • 建筑工程测量的技术与方法 • 建筑工程测量的实践与应用 • 案例分析与实践
01
CATALOGUE
建筑工程测量的概述
定义与特点
定义
建筑工程测量是利用测量技术对建筑 工程的设计、施工和管理各阶段进行 测量工作的总称。
采用高精度的监测设备和自动化监测 系统，加强监测数据的处理和分析， 及时发现异常情况并采取措施。
Байду номын сангаас
测量方案不合理
根据工程实际情况，制定合理的测量 方案，包括控制网的布设、测量方法 的选择等。
建筑工程测量的新技术与趋势
智能化测量
利用自动化、智能化技术，提高测量效率和精度，减少人为误差 。
大数据与云计算的应用
利用大数据和云计算技术，对海量测量数据进行处理、分析和挖掘 ，为工程决策提供有力支持。
3D打印技术
利用3D打印技术，实现复杂结构件的快速制造和精确安装，提高 施工效率和质量。
05
CATALOGUE
案例分析与实践
案例一：高层建筑的定位与放线测量
高层建筑定位与放线测量的重要性
高层建筑的定位与放线测量是确保建筑按照设计要求准确施工的关键环节。通过 测量，可以确定建筑物的平面位置和高度，为后续施工提供准确的基准。
未来展望
未来建筑工程测量将朝着智能化、 自动化、数字化的方向发展，提高 测量精度和效率，更好地服务于工 程建设和社会发展。
02
CATALOGUE
建筑工程测量的基本原理
测量坐标系与方向
测量坐标系
介绍测量中常用的地理坐标系和施工 坐标系，以及坐标系的转换方法。
《建筑工程测量》课件0
空间中喃？
以前数学上好 像学过的 呀。。。
回顾一：平面中的点
平面中的点P用二维坐标（x，y） 表示； 图中： x=a，y=b， 所以用坐标表示点P为： P（a，b）
反思：平面坐标中， x坐标的值a（x=a）是相对于y轴（x=0）而言的； y坐标的值b（y=b）是相对于x轴（y=0）而言的。
回顾二：空间中的点
《建筑工程测量》
第一章 绪论
1、任务、内容和作用 2、地面点位的确定 3、三大基本工作 4、基本原则、程序和要求 5、测量学发展概况
原则
从整体到局部、先控制后碎步、高精度到底精度
重检查、重复核
程序 基本要求
操作先外业后内业，计算先内业后外业 质量合格 数据客观 资料原始 配合施工 爱护器具
《建筑工程测量》
A ∠C=900，∠A+∠B=∠C，∠A+∠B+∠C=1800，
三 角 公 式 回 顾
C B
对边 sinA= 斜边 cosA= 邻边 斜边 对边 tanA= 邻边
BC AB AC AB BC AC
∠A=arcsinA=arctanA
工程测量中：αAB表示从x轴到AB的夹角。 注意：x轴是竖直那条轴！
《建筑工程测量》
第一章 绪论
1、任务、内容和作用 2、地面点位的确定 3、三大基本工作 4、基本原则、程序和要求 5、测量学发展概况
任务一、放线：按设计测设建筑物和构筑物到正确 的位置，并标记，作为工程施工的依据。
1】建筑物：（狭义）指房屋，不包括构筑物。房屋是指有基础、 墙、顶、门、窗，能够遮风避雨，供人在内居住、工作、学 习、娱乐、储藏物品或进行其他活动的空间场所。 （广义）指人工建造而成的所有东西，既包括房屋， 又包括构筑物。 2】构筑物是指房屋以外的建筑物，人们一般不直接在内进行生产 和生活活动，如烟囱、水塔、桥梁、水坝等。
《建筑工程测量》PPT课件
4.
根据审批后的放线方案现场实施，提交成果： 角桩、中心桩、控制
角桩精度要求：K≤1/2000;Δβ≤40
2018/11/20
16
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
四．点滴积累：
2018/11/20
17
2018/11/20
3
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
二．经纬仪的基本操作 在老师示范后，先看以下问题，带着问题 练习仪器的基本操作。在自己动手的基础 上回答以下问题：
2018/Байду номын сангаас1/20
4
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
二．经纬仪的基本操作 在老师示范后，先看以下问题，带着问题 练习仪器的基本操作。在自己动手的基础 上回答以下问题：
三．工作程序
1.
查看相关设计图（附后）并现场踏勘
2018/11/20
11
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
三．工作程序
2.
讨论并陈述定位方案
讨论提纲：
a、如何根据图纸和现场情况进行定位和放线？ b、实施过程中哪些步骤有精度要求？如何达到精度要求？ 如何评价精度？ c、为什么要设轴线控制桩？
2018/11/20
12
Ⅱ
x：700.00m y：600.00m
Ⅲ
b
x：620.00m y：530.00m
c
a
x：600.00m y：500.00m
d
Ⅰ
m
n
Ⅳ
2018/11/20
13
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
三．工作程序
3.
根据审批后的放线方案现场实施，提交成果： 角桩、中心桩、控制
角桩精度要求：K≤1/2000;Δβ≤40
2018/11/20
16
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
四．点滴积累：
2018/11/20
17
2018/11/20
3
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
二．经纬仪的基本操作 在老师示范后，先看以下问题，带着问题 练习仪器的基本操作。在自己动手的基础 上回答以下问题：
2018/Байду номын сангаас1/20
4
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
二．经纬仪的基本操作 在老师示范后，先看以下问题，带着问题 练习仪器的基本操作。在自己动手的基础 上回答以下问题：
三．工作程序
1.
查看相关设计图（附后）并现场踏勘
2018/11/20
11
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
三．工作程序
2.
讨论并陈述定位方案
讨论提纲：
a、如何根据图纸和现场情况进行定位和放线？ b、实施过程中哪些步骤有精度要求？如何达到精度要求？ 如何评价精度？ c、为什么要设轴线控制桩？
2018/11/20
12
Ⅱ
x：700.00m y：600.00m
Ⅲ
b
x：620.00m y：530.00m
c
a
x：600.00m y：500.00m
d
Ⅰ
m
n
Ⅳ
2018/11/20
13
工作任务1.2 建筑物平面定位放线（根据相邻建筑物）
三．工作程序
3.
建筑工程测量课件
图0-3 6°带
绪
论
（3）平面直角坐标系
使当用测规区范范围说较明小（半径≤10 km）时，可将地球表面视作平面，直接将
地面点沿铅垂线方向投影到水平面上，用平面直角坐标系表示该点的投 影位置。以测区子午线方向（真子午线或磁子午线）为纵轴（x轴），北 方向为正；横轴（y轴）与x轴垂直，东方向为正。这样就建立了平面直 角坐标系，如图0-4所示。
6 356 755
6 378 137
6 356 752
扁率f 1∶299.152
1∶297.0 1∶298.3 1∶298.257 1∶298.257
计算年代和国家 1841德国 1910美国 1940前苏联
1975国际第三个推荐值 1984国际第四个推荐值
绪
论
（二）地面点位的表示方法
使1用．规坐标范系说统明
绪
论
一使用、规建范筑说明工程测量的内容和任务
（一）建筑工程测量的内容

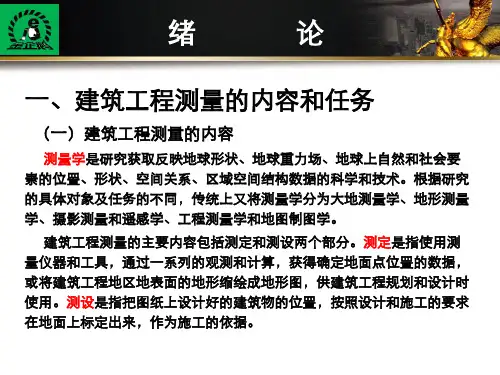

测量学是研究获取反映地球形状、地球重力场、地球上自然和社会要 素的位置、形状、空间关系、区域空间结构数据的科学和技术。根据研究 的具体对象及任务的不同，传统上又将测量学分为大地测量学、地形测量 学、摄影测量和遥感学、工程测量学和地图制图学。
图0-1 地球的表面和旋转椭球体
绪
论
使用规范说明
表1-1 椭球的元素表
椭球名称 贝塞尔 海福特
克罗索夫斯基 1975国际椭球 WGS-84椭球
长半轴a（m） 短半轴b（m）
6 377 397
6 356 079
6 378 388
6 356 912
6 378 245
6 356 863
6 378 140
图0-5 WGS-84坐标系
建筑工程测量建筑施工测量PPT课件
N M
P Q
第39页/共151页
3．基础墙标高的控制
房屋基础墙是指±0.000m以下的砖墙，它的高度是 用基础皮数杆来控制的。
第40页/共151页
（1）基础皮数杆是一根木制的杆子，在杆上 事先按照设计尺寸，将砖、灰缝厚度画出线条，并 标明±0.000m和防潮层的标高位置。
（2）立皮数杆时，先在立杆处打一木桩，用 水准仪在木桩侧面定出一条高于垫层某一数值（如 100mm）的水平线，然后将皮数杆上标高相同的 一条线与木桩上的水平线对齐，并用大铁钉把皮数 杆与木桩钉在一起，作为基础墙的标高依据。
2．施工测量的精度主要取决于建(构)筑物的 大小、性质、用途、材料、施工方法等因素。
一般高层建筑施工测量精度应高于低层建筑，装配 式建筑施工测量精度应高于非装配式，钢结构建筑施工测 量精度应高于钢筋混凝土结构建筑。往往局部精度高于整 体定位精度。
3．施工测量受施工干扰大。
第4页/共151页
四、施工测量的原则
第7页/共151页
2．施工控制网的特点
与测图控制网相比，施工控制网具有 控制范围小、控制点密度大、精度要求高及 使用频繁等特点。
第8页/共151页
二、施工场地的平面控制测量 1．施工坐标系与测量坐标系的坐标换算
施工坐标系亦称建筑坐标系，其坐标轴与主 要建筑物主轴线平行或垂直，以便用直角坐标法进 行建筑物的放样。
一、施工测量概述
1.施工测量的概念
在施工阶段所进行的测量工作称为施工测量。
2.施工测量的目的
施工测量的目的是把图纸上设计的建(构)筑物 的平面位置和高程，按设计和施工的要求放样(测 设)到相应的地点，作为施工的依据。
在施工过程中进行一系列的测量工作，以指 导和衔接各施工阶段和工种间的施工。
建筑工程测量PPT课件
确定地面点位的方法 地面点的投影位置 地面点的高程
（一）地球的形状和大小
水准面与水平面
设想以一个静止不动的海 水面延伸穿越陆地，形成 一个闭合的曲面包围了整 个地球，这个闭合曲面称 为水准面。
水准面的特点是水准面上 任意一点的铅垂线都垂直 于该点的曲面。
与水准面相切的平面，称 为水平面。
大地水准面 水准面有无数个，其中
建筑工程测量
第一章 绪 论
学测点概 习量位念 方工的及 法作确任
概定务 述
一、测量概述
测量学：研究地球的形状和大小以及确定地面点位的科学 内容： 测定：指得到一系列测量数据，或将地球表面的地 物和地貌缩绘成
地形图。 测设：指将设计图纸上规划设计好的建筑物位置，在实地标定出来，
作 为施工的依据。 分类：地形测量学 大地测量学 摄影测量学 工程测量学 制图学 应用与发展： 广泛应用于经济建设、国防建设、生产活动、军事活动、
2、高斯平面直角坐标
利用高斯投影法建立的平面直角坐标系，称为高斯平面直角坐标系。在广大区 域内确定点的平面位置，一般采用高斯平面直角坐标。
方法： 6°带从起始子午线开始，自西向东每隔6°为一带，将椭球面分成60个 经差相等的投影带，依次用阿拉伯数字1~60进行编号，即东经0°~6°为第一 带，6°~12°为第二带，……，如图。
4．角度单位 测量上常用的角度单位有度分秒制和弧度制两种。
（1）度分秒制 1圆周角=360˚，1˚=60′，1′=60″ （2）弧度制 弧长等于圆半径的圆弧所对的圆心角，称为一个弧度，用ρ表示。
1弧度==57. 3˚=3 438′=206 265″
（四）学习方法
理论教学 实践教学 实习教学
掌握基本理论 加强动手能力 提高操作技能
《建筑施工测量讲座》课件
确保能够及时发现和处理沉降问题。
CHAPTER 03
建筑施工测量的实际应用
建筑施工前的准备工作
01
02
03
测量人员培训
对测量人员进行专业培训 ，确保他们具备测量技能 和安全意识。
测量设备检查
对测量设备进行全面检查 ，确保其精度和可靠性。
现场勘查
对建筑施工现场进行实地 勘查，了解地形、地貌和 障碍物情况。
在进行高程测量时，需要注意仪器的精度和使用方法，以及环境因素的影响，以确保测量结 果的准确性。
角度测量
角度测量是建筑施工测量的基础工作之一，主要用于确定方向和角度。
常用的角度测量方法有方向角法和交会法。方向角法是通过观测两个方向来确定角 度，而交会法则是通过观测三个或更多方向来确定点位。
在进行角度测量时，需要注意消除误差、提高精度，同时根据实际情况选择合适的 测量方法。
建筑施工过程中的测量工作
定位测量
根据施工图纸和规划要求 ，确定建筑物的位置和方 向。
施工放样
根据定位测量结果，将建 筑物的各个部分放置在正 确的位置。
过程监测
在施工过程中，对建筑物 的位置和尺寸进行实时监 测，确保符合设计要求。
建筑施工完成后的测量工作
验收测量
01
对施工完成的建筑物进行测量，检查其是否符合设计要求和质
《建筑施工测量讲座》 ppt课件
CONTENTS 目录
• 建筑施工测量的基本概念 • 建筑施工测量的主要方法 • 建筑施工测量的实际应用 • 建筑施工测量的注意事项 • 建筑施工测量的未来发展
CHAPTER 01
建筑施工测量的基本概念
建筑施工测量的定义与作用
定义
建筑施工测量是利用测量技术， 对建筑物的位置、高程、角度等 进行测量的过程，是建筑工程中 的重要环节。
CHAPTER 03
建筑施工测量的实际应用
建筑施工前的准备工作
01
02
03
测量人员培训
对测量人员进行专业培训 ，确保他们具备测量技能 和安全意识。
测量设备检查
对测量设备进行全面检查 ，确保其精度和可靠性。
现场勘查
对建筑施工现场进行实地 勘查，了解地形、地貌和 障碍物情况。
在进行高程测量时，需要注意仪器的精度和使用方法，以及环境因素的影响，以确保测量结 果的准确性。
角度测量
角度测量是建筑施工测量的基础工作之一，主要用于确定方向和角度。
常用的角度测量方法有方向角法和交会法。方向角法是通过观测两个方向来确定角 度，而交会法则是通过观测三个或更多方向来确定点位。
在进行角度测量时，需要注意消除误差、提高精度，同时根据实际情况选择合适的 测量方法。
建筑施工过程中的测量工作
定位测量
根据施工图纸和规划要求 ，确定建筑物的位置和方 向。
施工放样
根据定位测量结果，将建 筑物的各个部分放置在正 确的位置。
过程监测
在施工过程中，对建筑物 的位置和尺寸进行实时监 测，确保符合设计要求。
建筑施工完成后的测量工作
验收测量
01
对施工完成的建筑物进行测量，检查其是否符合设计要求和质
《建筑施工测量讲座》 ppt课件
CONTENTS 目录
• 建筑施工测量的基本概念 • 建筑施工测量的主要方法 • 建筑施工测量的实际应用 • 建筑施工测量的注意事项 • 建筑施工测量的未来发展
CHAPTER 01
建筑施工测量的基本概念
建筑施工测量的定义与作用
定义
建筑施工测量是利用测量技术， 对建筑物的位置、高程、角度等 进行测量的过程，是建筑工程中 的重要环节。
《建筑工程测量概论》PPT课件
上一页 下一页 返回
第一节 建筑工程测量的任务和作用
(2)施工阶段需要通过测量工作来衔接，配合各项工序的施工， 才能保证设计意图的正确执行。 (3)竣工后的竣工测量，为工程的验收、日后的扩建和维修管 理提供资料。 (4)在工程管理阶段，对建(构)筑物进展变形观测，确保工程 平安使用。
上一页 返回
第二节 地面点位确实定
上一页 下一页 返回
第二节 地面点位确实定
二、地面点平面位置确实定 (一)地面点在投影面上的坐标 1.大地坐标 2.平面直角坐标 3.建筑坐标
上一页 下一页 返回
第二节 地面点位确实定
(二)地面点的高程 1.绝对高程 地面点到大地水准面的铅垂距离，称为该点的绝对高程，简 称高程。 2.相对高程 如果有些地区引用绝对高程有困难时，可采用相对高程系统。 相对高程是采用假定的水准面作为起算高程的基准面。地面 点到假定水准面的垂直距离叫该点的相对高程。 3.高差 两个地面点之间的高程差称为高差。
上一页 下一页 返回
第二节 地面点位确实定
2.基准线 由于地球的质量巨大，使得地球上任何一点都要受到地心吸 引力的作用，同时地球又不停地作自转运动，这个点又受到 离心力的作用，这两个力的合力称为重力，重力的作用线又 称为铅垂线。铅垂线具有处处与水准面垂直的特性，因此人 们常把铅垂线作为测量工作的基准线。
上一页 下一页 返回
第二节 地面点位确实定
3.参考椭球面 由于地球内部的质量分布不均匀，所以铅垂线的方向常产生 不规那么的变化，这样大地水准面将会成为复杂的曲面，不 利于测量数据的处理工作。为此，人们采用一个与大地水准 面非常接近的规那么的儿何曲面来表示地球的形状与大小， 这就是地球参考椭球面，地球参考椭球面便可作为测量计算 工作的基准面。
第一节 建筑工程测量的任务和作用
(2)施工阶段需要通过测量工作来衔接，配合各项工序的施工， 才能保证设计意图的正确执行。 (3)竣工后的竣工测量，为工程的验收、日后的扩建和维修管 理提供资料。 (4)在工程管理阶段，对建(构)筑物进展变形观测，确保工程 平安使用。
上一页 返回
第二节 地面点位确实定
上一页 下一页 返回
第二节 地面点位确实定
二、地面点平面位置确实定 (一)地面点在投影面上的坐标 1.大地坐标 2.平面直角坐标 3.建筑坐标
上一页 下一页 返回
第二节 地面点位确实定
(二)地面点的高程 1.绝对高程 地面点到大地水准面的铅垂距离，称为该点的绝对高程，简 称高程。 2.相对高程 如果有些地区引用绝对高程有困难时，可采用相对高程系统。 相对高程是采用假定的水准面作为起算高程的基准面。地面 点到假定水准面的垂直距离叫该点的相对高程。 3.高差 两个地面点之间的高程差称为高差。
上一页 下一页 返回
第二节 地面点位确实定
2.基准线 由于地球的质量巨大，使得地球上任何一点都要受到地心吸 引力的作用，同时地球又不停地作自转运动，这个点又受到 离心力的作用，这两个力的合力称为重力，重力的作用线又 称为铅垂线。铅垂线具有处处与水准面垂直的特性，因此人 们常把铅垂线作为测量工作的基准线。
上一页 下一页 返回
第二节 地面点位确实定
3.参考椭球面 由于地球内部的质量分布不均匀，所以铅垂线的方向常产生 不规那么的变化，这样大地水准面将会成为复杂的曲面，不 利于测量数据的处理工作。为此，人们采用一个与大地水准 面非常接近的规那么的儿何曲面来表示地球的形状与大小， 这就是地球参考椭球面，地球参考椭球面便可作为测量计算 工作的基准面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是国产全站仪， 可电子测角，光电 测距，可取代经纬 仪和钢尺，是目前 专业测量最常用的 仪器。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是静态测量型卫星定位测量接收机在作业，摆上 30分钟左右就行了，不用读数，不用瞄准，全自动。
2.测设：又称放样，是将规划设计和管理等工作形成的 图纸上的建筑物、构筑物或其它图形的位置在现场标定出来， 作为施工的依据。
设计图
测设
建设现场
测量的分类
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
1.大地测量
测定地球的形状和大小，在 广大地区建立国家大地控制网 等方面的技术和方法，为测量 的其它分支提供最基础的测量 数据和资料。大地测量又分为 常规大地测量和卫星大地测量。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是国产电子经 纬仪，电子经纬仪可 自动显示角度值，不 用人工读数。目前价 格低于同等精度的光 学经纬仪。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
电子经纬仪上 加一个激光发生器， 可发出红色光束， 用于指示方向，称 为电子激光经纬仪。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
普通光学水准仪
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
自动安平水准仪，可省去“精确整平”这个令人心烦的操作
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
陕西省西安 市泾阳县
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
大地基准是建立国家大地坐标系统和推算国家大地控制网 中各点大地坐标的基本依据，它包括一组大地测量参数和一 组起算数据。
我国的大地原点位于陕西省泾阳县永乐镇北洪流村，是全 国天文大地网整体平差时确定的。它是“1980西安坐标系” 大地坐标的起算点。
单元1 绪论
子单元1 建筑工程测量 的任务和发展
一、测量概述
测量是确定地球的形状和大小以及确定地面点 之间相对位置的技术。它包括多个分支，在各行各 业中都有重要的作用。当前，随着科学技术的发展， 测量的作业方式发生了革命性的变化。
二、建筑工程测量 的任务与内容
三、建筑工程测量 的现状和发展方向
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
航空摄影测量是测绘国家基本地图的主要方法
国家基本比例尺地图的系列，是指按照国家规定的测图技 术标准（规范），编图技术标准，图式和比例尺系统测量和 编制的若干特定规格的比例尺的地图的系列。我国的国家基 本比例尺地图的系列包括：1∶500、1∶1000、1∶2000、 1∶5000、1∶1万、1∶2.5万、1∶5万、1∶10、1∶20万、 1∶50万、1∶100万比例尺地图。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
大比例尺数字地图
数字地面模型
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
3.摄影测量
摄影测量指从空中由飞机和无人机等航空器拍摄地面像片。 为使取得的航空像片能用于在专门的仪器上建立立体模型进行 量测，摄影时航空器应按设计的航线往返平行飞行进行拍摄， 以取得具有一定重叠度的航空像片。
一、测量概述
测量是研究地球的形状和大小以及确定地面点之间的相 对位置的技术，测量工作主要分为两个方面，一是测定，二 是测设。
1.测定：又称测绘，是将各种现有地面物体的位置和形状， 以及地面的起伏形态等，用图形或数据表示出来，为规划设 计和管理等工作提供依据。
现有地面
测定
地形图
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
3．变形观测
对一些大型的、重要的 或位于不良地基上的建筑 物，在施工阶段中和运营 管理期间，要定期进行变 形观测，以监测其稳定性， 这对保证建筑物及施工的 安全有着重要的作用。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
三、建筑工程测量的现状与发展方向
用电子全站仪和笔记本电脑进行数字测图
老测工
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
洋测工
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
土洋结合
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
小比例尺地形图
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
我国苏州第一光学仪器 厂生产的2秒级经纬仪
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是世界最著名 的T系列光学经纬仪中 的2秒级经纬仪，简称 “T2”，是瑞士威特厂 于上世纪三十年代开 始生产的，其做工之 精良至今无人能及。 但现由于电量的任务内容、现状和发展
按摄影机物镜主光轴相对于地表的垂直度，可分为近似垂直 航空摄影和倾斜航空摄影。近似垂直航空摄影主要用于摄影测 量目的。科学考察和军事侦察有时采用倾斜航空摄影。
内业成图
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是精度比“T2” 高一级的“T3”1秒级经 纬仪，也是我国曾经广 泛用于大地测量的精密 测角仪器。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是精度又比 “T3”高一级的 “T4”0.5秒级经纬仪， 由于又大又重，一般 只用于移动较少的天 文测量等。
图片资料
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
简易针孔式仪器
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
游标读数望远镜经纬仪
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
1．地形图测绘
在规划设计阶段，应测 绘建筑工程所在地区的地 形图，以便详细地表达地 物和地貌的现状，为规划 设计提供依据。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
2．施工测量
在施工阶段，不管是基础工程、主体工程还是装饰工程，都 要先进行放样测量，确定建筑物不同部位的实地位置，并用桩 点或线条标定出来，作为施工的依据。
造型很酷的测量工
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
游标经纬仪
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
光学读数经纬仪
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
2.普通测量
在较小区域内的测量工作，主要是指用地面作业方法，将地球 表面局部地区的地物和地貌等测绘成地形图，由于测区范围较小， 为方便起见，可以不顾及地球曲率的影响，把地球表面当作平面 对待。
用经纬仪测图
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
这是手持电 脑加全站仪组成 的数字测图系统。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
数字正射影像图
是利用数字高程模型 （DEM）对经扫描处理 的数字化航空像片，经 逐像元进行投影差改正、 镶嵌，按国家基本比例 尺地形图图幅范围剪裁 生成的数字正射影像数 据集。它是同时具有地 图几何精度和影像特征 的图像，具有精度高、 信息丰富、直观真实等 优点。
天文测量
通过天文测量确 定地球的形状与大 小，天文测量还可 以测定地面点的坐 标以及直线的方位 角。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
卫星定位测量系统是一种可以定时和测距的空间交会定点的 导航系统；可向全球用户提供连续、实时、高精度的三维位置、 三维速度和时间信息，为陆、海、空三军提供精密导航
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
我国的水准原点位于青岛观象山。它由1个原点和5个附点构 成水准原点网。在“1985国家高程基准”中水准原点的高程为 72.2604米。这是根据青岛验潮站1985年以前的潮汐资料推求 的平均海面为零点的起算高程，是国家高程控制的起算点。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
近景摄影测量
近距离（一般指100米以内） 拍摄目标图像，经过加工处理， 确定其大小、形状和几何位置的 技术，称为近景摄影测量。近景 摄影测量包括近景摄影和图像处 理两个过程。近景摄影一般使用 量测摄影机，也可以使用非量测 摄影机。图像处理同通常的摄影 测量类似，分为模拟法和解析法， 可以获得平面图、立体图、断面 图、透视图、等值线图以及包括 物点坐标在内的多种物理参数。
单元1 绪论 子单元1 建筑工程测量的任务内容、现状和发展
从测量仪器的变化看测量学的发展
