事故树分析安全评价法一、事故树分析的基本概念事故树分析(FaultTreeAnalysis,简称FTA)是安全系统工程中常用的一种分析方法。

1961年,美国贝尔电话研究所的维森(H.A.Watson)首创了FTA并应用于研究民兵式导弹发射控制系统的安全性评价中,用它来预测导弹发射的随机故障概率。

接着,美国波音飞机公司的哈斯尔(Hassle)等人对这个方法又作了重大改进,并采用电子计算机进行辅助分析和计算。

1974年,美国原子能委员会应用FTA对商用核电站进行了风险评价,发表了拉斯姆逊报告(RasmussenReport),引起世界各国的关注。

目前事故树分析法已从宇航、核工业进入一般电子、电力、化工、机械、交通等领域,它可以进行故障诊断、分析系统的薄弱环节,指导系统的安全运行和维修,实现系统的优化设计。

事故树分析(FTA)是一种演绎推理法,这种方法把系统可能发生的某种事故与导致事故发生的各种原因之间的逻辑关系用一种称为事故树的树形图表示,通过对事故树的定性与定量分析,找出事故发生的主要原因,为确定安全对策提供可靠依据,以达到预测与预防事故发生的目的。

FTA法具有以下特点:(1)事故树分析是一种图形演绎方法,是事故事件在一定条件下的逻辑推理方法。

它可以围绕某特定的事故作层层深入的分析,因而在清晰的事故树图形下,表达系统内各事件间的内在联系,并指出单元故障与系统事故之间的逻辑关系,便于找出系统的薄弱环节。

(2)FTA具有很大的灵活性,不仅可以分析某些单元故障对系统的影响,还可以对导致系统事故的特殊原因如人为因素、环境影响进行分析。

(3)进行FTA的过程,是一个对系统更深入认识的过程,它要求分析人员把握系统内各要素间的内在联系,弄清各种潜在因素对事故发生影响的途径和程度,因而许多问题在分析的过程中就被发现和解决了,从而提高了系统的安全性(4)利用事故树模型可以定量计算复杂系统发生事故的概率,为改善和评价系统安全性提供了定量依据。

安评考试资料事故树很实用安评考试资料中，事故树是一种非常实用的工具，被广泛运用于各个领域的安全风险评估和管理。

通过事故树的绘制和分析，可以预测和防范可能发生的事故，并采取相应措施，避免和减少损失。

下面我们就来了解一下事故树的基本概念和使用方法。

事故树，也被称为故障树，是一种是一种用于分析事故发生的可靠性分析方法，它采用逻辑分析的思想，以树形结构的形式来表示事故的发生过程和原因，包括事故的根本原因、中间环节和最终结果。

它通常用于建立风险模型，预测系统中的故障概率，并识别出系统中的弱点，以便采取针对性的措施进行改进。

事故树常常被用于分析事故的严重性和可能性，以及采取相应的措施来降低事故风险。

事故树的建立和分析包括以下步骤：1. 确定事故的目标和范围。

事故树需要针对特定的事故进行建立和分析，因此在开始建树之前，需要先明确事故的目标和范围，包括讨论的事故种类、事故发生的条件和环境等。

2. 绘制事故树的结构。

在事故树的绘制中，需要将事故的各个组成部分进行细致的分析，并将其反映在树形结构中。

树形结构层次分明，从根节点开始，逐级展开，直到最后的叶节点。

树的根节点将表示事故的起始条件，树的叶节点将表示事故的最终结果。

3. 确定事故根本原因。

在事故树中，根本原因将是可以导致事故发生的最根本的原因，需要特别注意。

通常情况下，这些原因包括人为错误、设备故障、环境因素或跟踪问题恶化等。

4. 标记分支条件。

在事故树的分支上，需要标记各种可能的条件，这些条件会影响事故的发生过程。

这些条件可以包括：设备故障、操作员失误、疏忽大意、外部因素等。

5. 分析事故发生的概率。

在事故树的分析中，需要通过概率计算的方法，预测事故的概率。

这些计算通常包括确定各个条件的发生概率、每个概率的影响概率和系统的总体发生概率。

6. 分析系统的弱点和改进措施。

在事故树的分析结果中，可以发现系统的弱点和不足之处。

通过对弱点进行分析，可以制定出改进措施，以减少事故的发生概率和减少事故损失。

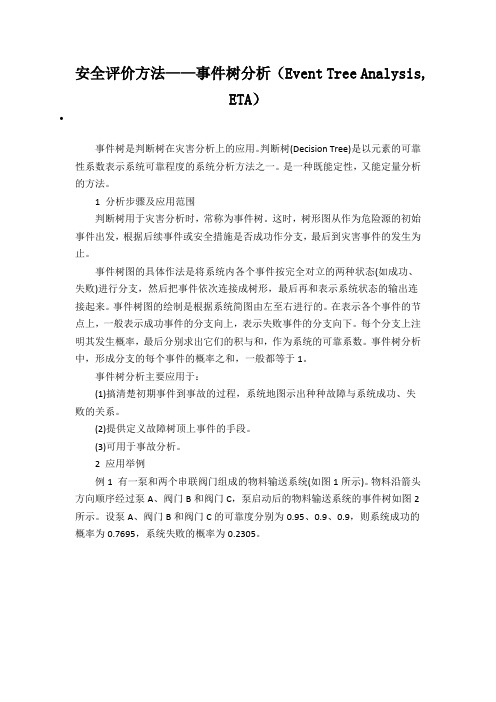

安全评价方法——事件树分析（Event Tree Analysis,ETA）•事件树是判断树在灾害分析上的应用。

判断树(Decision Tree)是以元素的可靠性系数表示系统可靠程度的系统分析方法之一。

是一种既能定性，又能定量分析的方法。

1 分析步骤及应用范围判断树用于灾害分析时，常称为事件树。

这时，树形图从作为危险源的初始事件出发，根据后续事件或安全措施是否成功作分支，最后到灾害事件的发生为止。

事件树图的具体作法是将系统内各个事件按完全对立的两种状态(如成功、失败)进行分支，然后把事件依次连接成树形，最后再和表示系统状态的输出连接起来。

事件树图的绘制是根据系统简图由左至右进行的。

在表示各个事件的节点上，一般表示成功事件的分支向上，表示失败事件的分支向下。

每个分支上注明其发生概率，最后分别求出它们的积与和，作为系统的可靠系数。

事件树分析中，形成分支的每个事件的概率之和，一般都等于1。

事件树分析主要应用于：(1)搞清楚初期事件到事故的过程，系统地图示出种种故障与系统成功、失败的关系。

(2)提供定义故障树顶上事件的手段。

(3)可用于事故分析。

2 应用举例例1 有一泵和两个串联阀门组成的物料输送系统(如图1所示)。

物料沿箭头方向顺序经过泵A、阀门B和阀门C，泵启动后的物料输送系统的事件树如图2所示。

设泵A、阀门B和阀门C的可靠度分别为0.95、0.9、0.9，则系统成功的概率为0.7695，系统失败的概率为0.2305。

图1 阀门串联的物料输送系统图2 阀门串联输送系统事件树图例2 有一泵和两个并联阀门组成的物料输送系统，如图3所示。

图3 阀门并联的物料输送系统图中A代表泵，阀门C是阀门B的备用阀，只有当阀门B失败时，C才开始工作。

同例1一样，假设泵A、阀门B和阀门C的可靠度分别为0.95、0.9、0.9，则按照它的事件树(图4)，可得知这个系统成功的概率为0.9405，系统失败的概率为0.0595。
