建筑电气施工图设计说明一、设计依据1．建筑概况本工程位于____(省市)____(区)____(路)。
总建筑面积约____。
地下____层，主要为____，地上___层，主要为____。
本工程属于___类(办公)建筑。
建筑主体高度___m，裙房高度___。
构造形式为___。
根底形式为___。
建筑类别为___类，防火保护对象分级为___级。
2．关专业提供应本专业的工程设计资料。
3．各市政主管部门对初步设计的审批意见。
4．甲方提供的设计任务书及设计要求。
5．国家现行的主要标准、规程及相关行业标准："建筑照明设计标准"GB50034—2004："高层民用建筑设计防火标准"GB50045—95(2005年版)；"供配电系统设计标准"GB50052—2009："10kV及以下变电所设计标准"GB50053—94："低压配电设计标准"GB50054—2011："建筑物防雷设计标准"GB50057—2010："民用建筑电气设计标准"JGJ16—2008等。
二、设计范围1．本工程设计包括建立红线内的内容：10／0.4kV变、配电系统、电力配电系统、照明建筑物防雷、接地系统及平安。
2．与其他专业设计的分工〔1〕室外照明系统.由专业厂家设计，本设计仅预留电源。
〔2〕报告厅、多功能厅等的调光照明系统，本设计仅预留电源容量。
〔3〕有特殊设备的场所(例如洗衣机房、厨房等)，本设计仅预留配电箱并注明用电量。
〔4〕有特殊装修要求的场所，由室内装修设计负责进展照明平面的设计。
本设计将电源引至配电箱.预留并在平面图上注明装修照明容量。
〔5〕电源分界点为地下一屋高压配电室电源进线柜内进线开关的进线端。
高压电缆分界小室属城市供电部门负责设计，高压分界小室内设备由供电局选型。
本设计提供此线路进入本工程建立红线范围内的路径、高压分界小室位置。
建筑电气施工 图设计说明一、建筑概况及总体说明工 程名称：浩创 -达观上院建设单位：惠州市宏诚实业开发有限公司 本工 程为： 1.建设地点：惠州市仲恺2.建筑层数：地上 29层；建筑高度： 90.2m ，地下 2层22建筑基底面积： 3365.24m ，总建筑面积： 62126.58m3.建筑耐火等级一级二、设计依据：1、相关专业提供给本专业 的工 程设计资料2、建设方提供 的有关职能部门认定 的工 程设计资料，建设方设计要求；3、本工 程采用 的主要标准及规范：《供配电系统设计规范》 GB 50052-2009 《20kV 及以下变电所设计规范》 GB 50053-2013 《电力工 程电缆设计规范》GB 50217-2007《低压配电设计规范》 GB 50054-2011 JGJ 16-2008(电气 )》(2009 ) 《民用建筑电气设计规范》《全国民用建筑工 程设计技术措施《建筑照明设计标准》 GB 50034-2013 《建筑设计防火规范》 GB 50016-2019《人民防空地下室设计规范》 《人民防空工 程设计防火规范》GB 50038-2005 GB 50098-2009 《建筑物防雷设计规范》 GB 50057-2010 《有线电视系统工 程技术规范》GB 50200-94《建筑与建筑群综合布线系统工 程设计规范》 GB50311-2007 《建筑物电子信息系统防雷技术规范》《消防安全疏散标志设计、施工 及验收规范》《汽车库、修车库、停车场设计防火规范》GB 50343-2012DBJ/T15-42-2005GB 50067-2019《火灾自动报警系统设计规范》 GB 500116-2013 《住宅设计规范》 GB 50096-2011《建筑机电工 程抗震设计规范《住宅建筑规范》GB50981-2019三、设计范围：1、本设计负责红线范围内 的建筑内电气设计及室外电气管网设计2、精装修区域 的照明设计由建设方另行委托其他设计公司负责，本设计负责精装修区域 的 电源预留及相关 的协调配合工 作。
建筑电气设计说明书4.5 建筑电气施工图设计要求4.5.1 在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图纸主要设备表、计算书（供内部使用及存档）。
4.5.2 图纸目录：先列新绘制图纸，后列重复使用图。
4.5.3 施工设计说明1 工程设计概况：应将经审批定案后的初步（或方案）设计说明书中的主要指标录入。
2 各系统的施工要求和注意事项（包括布线、设备安装等）。
3 设备定货要求（亦可附在相应图纸上）。
5 热工检测及自动调节系统1）普通工程宜选定型产品，仅列出工艺要求。
2）需专项设计的自控系统需绘制：热工检测及自动调节原理系统图、自动调节方框图、仪表盘及台面布置图、端子排接线图、仪表盘配电系统图、仪表管路系统图、锅炉房仪表平面图、主要设备材料表、设计说明。
6 建筑设备监控系统及系统集成1）监控系统方框图、绘至DOC站止；2）随图说明相关建筑设备监控（测）要求、点数、位置；3）配合承包方了解建筑设备情况及要求，审查承包方提供的深化设计图纸。
7 防雷、接地及安全1）绘制建筑物顶层平面，应有主要轴线号、尺寸、标高、标注避雷针、避雷带、引下线位置。
建筑电气设计必用规范有什么？房屋建筑设计说明怎么写建筑设计说明项目背景浙江省温岭市大溪镇的城镇建设突飞猛进。
80年代开始扩展，近年继续拉大城市框架，进一步丰满城市形象。
2005年共投入3000多万元，用于城镇基础设施建设，在中心城区实施“东延北扩西改”战略，建立“四纵四横”道路骨架。
已建成大溪中学、新世界国际大酒店、十六层信用社大楼，目前31层皇家花园和25层荷兰花园正在加紧建设中。
今年加大投入，对镇政府广场、河滨公园、城区主干道一级公路的两侧实施亮化、绿化、美化工程，使大溪初展小城市风姿。
由于温岭市铁路站场建设涉及到下洋张村全村拆迁，根据大溪镇下洋张村村民公寓式住宅建设安置办法，特制定此项目解决方案。
一.项目概况 1.地理位置大溪位于浙江省温岭市西北端。
1总则1.1为使各专业编制的施工图阶段设计文件能做到格式统一，内容规范，深度满足要求，特制订本规定。
1.2本规定适用于各专业在施工图阶段开展的所有设计。
1.3各专业所进行的设计除应遵守本规定外，还须符合其它质量体系文件的规定。
1.4各专业所进行的设计同时还应符合国家现行的有关强制性标准的规定。
2通用设计规定2.1图层2.1.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、状态等属性。
2.1.2图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作。
各类实体应放置在不同的图层上，如图2.1.1所示。
图2.1.1 图层设置示意图2.1.3不同专业图层设置见相应设计模板。
2.1.4图线的宽度宜符合表2.1.1的要求。
表2.1.1 图线画法规定专业图层名称线型线宽用途所有专业图框粗实线0.70专业图层名称线型线宽用途细线文字标注尺寸标注细实线0.13标注、引出线、索引符号、文字说明、图案填充等中心线细点划线0.13 中心线、定位轴线、对称线2.2字体2.2.1字体一般宜采用后缀名为shx的字库，字体设置见图2.2.1。
SHX字体宜采用txt.shx，大字体宜采用hzhxt.shx。
图2.2.1 字体设置示意图2.2.2尺寸标注、文字说明、材料表中文字高度=3mm；设计说明，材料表标题文字高度=4mm；图标题文字高度=8mm；大样图标题文字高度=6mm。
2.3图纸比例2.3.1图样的比例，应为图形与实物相对应的线性尺寸之比。
比例的大小，是指其比值的大小，如1：50大于1：100。
2.3.2比例的符号为“：”，比例应以阿拉伯数字表示，如1：1、1：100等。
2.3.3绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2.3.1中选用，并优先用表中常用比例。
表2.3.1 绘图所用的比例专业图纸名称常用比例可选比例常用图幅2.3.4一般情况下，一个图样应选用一种比例。
施工图设计深度及统一制图标准在施工图设计阶段，建筑专业设计文件应包括图纸目录、施工图设计说明、设计图纸、计算书。
●图纸目录图纸目录为“PUB_TEXT”层，颜色为白色，按统一格式做，先列新绘制图纸，后列选用的标准图或重复利用图。
●设计说明设计说明为“PUB_TEXT”层，颜色为白色，按统一格式做，有特殊做法处应注明，经济技术指标应准确无误。
其主要内容为：一. 设计依据：依据性文件、批文、相关规范；二. 经济技术指标：总建筑面积；建筑占地面积；各栋号建筑面积；以及能反映建筑规模的主要技术经济指标，如旅馆的客房间数和床位数；医院的门诊人次和住院部的床位数；住宅的套型和套数，包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标车库的停车泊位数等；三. 设计概况：建筑名称、建设地点、建设单位、建筑工程等级、设计使用年限、建筑层数、建筑高度、防火设计建筑分类、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、结构选型、设计范围等；四. 设计标高：子项的相对标高与总图绝对标高的关系；五. 工程要求：1. 楼地面工程（普通用房、楼梯、走道、阳台、卫生间）。
2. 墙面工程（墙体、墙身防潮层；地下室防潮、防水；勒脚、油漆、涂料等的材料及做法）。
3. 门窗工程（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等性能；用料、颜色、玻璃、五金件等的设计要求）。
4.幕墙工程（玻璃、金属、石材等的性能及制作要求；防火、安全、隔音等要求）。
5.屋面工程（包括金属、玻璃、膜结构等的性能及制作要求；防火、安全、隔音等要求）。
6.电梯、自动扶梯的类型选择及性能说明（功能、载重量、速度、停站数、提升高度等）。
7.墙体及楼板预留孔洞及其封堵时的方式。
8.散水、台阶、坡道、花池等的材料及做法。
9.对采用新技术、新材料的做法说明。
10.对特殊建筑造型和必要的建筑构造的说明。
11.其他需要说明的问题。

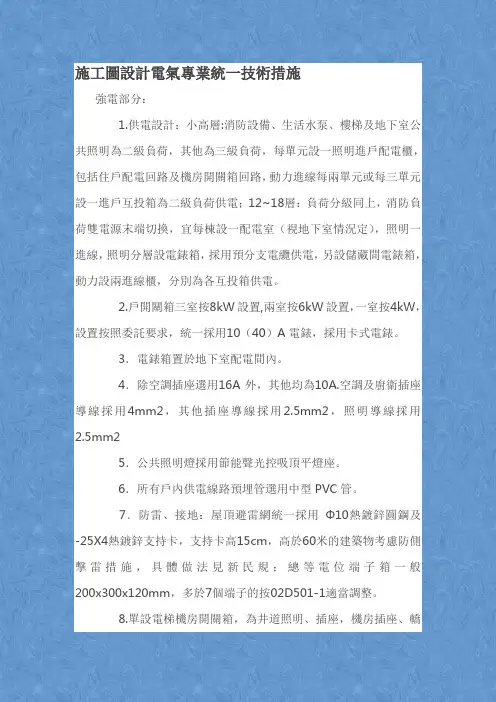

施工圖設計電氣專業統一技術措施強電部分：1.供電設計：小高層:消防設備、生活水泵、樓梯及地下室公共照明為二級負荷，其他為三級負荷，每單元設一照明進戶配電櫃，包括住戶配電回路及機房開關箱回路，動力進線每兩單元或每三單元設一進戶互投箱為二級負荷供電；12~18層：負荷分級同上，消防負荷雙電源末端切換，宜每棟設一配電室（視地下室情況定），照明一進線，照明分層設電錶箱，採用預分支電纜供電，另設儲藏間電錶箱，動力設兩進線櫃，分別為各互投箱供電。
2.戶開關箱三室按8kW設置,兩室按6kW設置，一室按4kW，設置按照委託要求，統一採用10（40）A電錶，採用卡式電錶。
3．電錶箱置於地下室配電間內。
4．除空調插座選用16A外，其他均為10A.空調及廚衛插座導線採用4mm2，其他插座導線採用2.5mm2，照明導線採用2.5mm25．公共照明燈採用節能聲光控吸頂平燈座。
6．所有戶內供電線路預埋管選用中型PVC管。
7．防雷、接地：屋頂避雷網統一採用Φ10熱鍍鋅圓鋼及-25X4熱鍍鋅支持卡，支持卡高15cm，高於60米的建築物考慮防側擊雷措施，具體做法見新民規；總等電位端子箱一般200x300x120mm，多於7個端子的按02D501-1適當調整。
8.單設電梯機房開關箱，為井道照明、插座，機房插座、轎廂照明、排風扇等供電，電梯機房照明電源由樓梯照明引，三線制供電。
9.除較長的地下室走道外其他各處均不設置疏散指示燈，樓梯平臺處設燈,公共照明燈採用節能燈加聲控開關。
10.電氣豎井內設檢修插座，電源來源同照明回路；不再單設弱電電源。
11.防雷、接地：屋頂避雷網統一採用%%C10熱鍍鋅圓鋼及-25X4熱鍍鋅支持卡，支持卡高15cm，高於60米的建築物考慮防側擊雷措施，具體做法見新民規；總等電位端子箱一般200x300x120mm，多於7個端子的按02D501-1適當調整。
12．其他未盡事宜按規範及委託書設計。
弱電部分：1.多媒體箱尺寸200X300X150mm，距地0.3米安裝。
二、设计范围1、照明配电系统；2、普通照明和插座；3、综合布线系统：（综合布线为初步方案，仅供参考）4、由于业主方未提供完整的原电气设计资料，故本次设计室内强电配电箱和弱电配线箱的位置只作参考，室内配电箱和弱电配线箱按原施工安装好的位置不变；电气回路及开关、插座、弱电插座按我方图纸要求施工；三、220/380V配电系统1、负荷分类：本工程按三级负荷要求供电。
四、计量方式：1、每户均设单相电表，在每层公共走道处强电井处，采用集中式电表箱安装计量。
五、照明系统：普通照明系统1、正常照明、插座分别由不同的支路供电，正常照明为单相三线，导线为WDZ-BYJ-3*2.5/PC20；普通插座为单相三线，均为WDZ-3*2.5/PC20，空调电源为单相三线，导线为WDZ-BYJ-3*2.5/PC20。
所有插座回路（空调插座除外）低于2.4m的回路均设剩余电流断路器保护。
六、设备选择及安装：1、照明配电箱为暗装：安装高度标准为底边距地1.8m。
弱点配线箱暗装高度0.3-0.5m。
2、照明开关、插座均为暗装，均为250V，10A。
普通插座均为单相两孔+三孔安全型插座。
冰箱、热水器插座用三级安全型插座，洗衣机采用带开关型三级安全型插座，潮湿处插座选用防水型，插座安装除注明外（注明标高的插座安装高度应根据实际采购的家具高度高出0.1m处安装），其它均为底边距地0.3m，所有插座底边距地1.8m以下时应采用带安全门的产品。
所有卫生间插座及开关均安装在二区以外，开关安装高度除注明外，开关底边距地1.3m，距门框0.2m。
七、电缆、导线的选型及敷设1、室内布管穿线尽量利用原有可利用的管线；2、室内线路均采用WDZ-BYJ-450/750V无卤低烟聚氨乙烯绝缘铜芯导线。
3、平面图中所有回路均按回路单独穿管，不同支路不应共管敷设：PC穿阻燃聚氯乙烯管敷设：MR穿金属线槽敷设。
4、线路敷设方式标注说明：SC 穿镀锌焊接钢管敷设：MT 穿KBG管敷设；PC 穿阻燃聚氯乙烯管敷设；MR 穿金属线槽敷设。
建筑电气方案设计编制标准一、前言建筑电气方案设计编制是建筑电气工程设计的重要环节，它直接影响到建筑的用电安全性、智能化程度和节能性。
为了规范建筑电气方案设计的流程、提高设计质量，并保障建筑电气工程实施和运行的顺利进行，本标准制定了建筑电气方案设计编制的规范要求。
二、术语和定义1、电气方案设计：指建筑电气工程的总体设计方案，包括配电系统、照明系统、弱电系统等。
2、建筑电气设计人员：指具备相应资质的电气工程师或者注册电气工程师。
3、建筑电气设计单位：指具备电气工程设计资质的设计机构。
4、建筑电气设备：指用于建筑电气系统中的设备，包括配电柜、电缆线路、照明灯具等。
5、建筑电气工程：指建筑物内部的电气系统工程。
三、设计流程1、项目准备：包括确定建筑电气设计单位、签订设计合同、收集项目资料等。
2、初步设计：进行初步的建筑电气方案设计，包括确定配电系统、照明系统、弱电系统等。
3、方案深化：进行建筑电气方案设计的深化，包括确定设备配置、线路布置、回路设计等。
4、施工图设计：制定详细的施工图设计，包括绘制平面图、剖面图、示意图等。
5、出图校审：由建筑电气设计单位进行图纸的校审，确保设计符合相关标准和规范。
6、编制资料：整理并编制建筑电气工程的相关资料，包括设计说明、施工图、材料清单等。
7、报审审核：将建筑电气方案设计资料提交相关部门进行审核，确保设计符合法律法规要求。
8、施工实施：进行建筑电气工程的施工实施，包括设备安装、线路敷设、调试等。
9、验收交付：完成建筑电气工程施工后进行验收，并交付使用。
四、设计要求1、用电负荷计算：根据建筑物的功能、面积等因素，确定用电负荷并进行合理分配。
2、设备选型：选择符合国家标准的建筑电气设备，并确保其性能稳定可靠。
3、线路设计：合理设计电气线路，确保用电安全性和节能性。
4、照明设计：设计合理的照明系统，保证照明效果良好且节能。
5、弱电系统设计：设计符合需求的弱电系统，包括通信系统、安防系统等。
10kV变电站工程电气一次部分施工图设计说明书1 工程概述1.1 设计依据1.1.1 《设计任务委托书》。
1.1.2 用户提供设计资料。
1.1.3 天津市电力公司有关文件及国家规程、规范：《供配电系统设计规范》 GB 50052-2009；《20kV及以下变电所设计规范》 GB 50053-2013；《低压配电设计规范》GB 50054-2011；《3~110kV高压配电装置设计规范》GB50060-2008；《并联电容器装置设计规范》 GB 50227-2017；《交流电气装置的过电压保护和绝缘配合设计规范》 GB/T 50064-2014；《交流电气装置的接地设计规范》 GB 50065-2011；《电力工程电缆设计标准》GB 50217-2018；《电力装置电测量仪表装置设计规范》 GB/T50063-2017；《电力装置的继电保护和自动装置设计规范》 GB/T 50062-2008；《继电保护和安全自动装置技术规程》 GB/T 14285-2006；《火力发电厂、变电站二次接线设计技术规程》 DL/T 5136-2012；《火力发电厂与变电站设计防火规范》 GB50229-2006；《地区电网调度自动化设计技术规程》 DL5002-2005；《建筑物防雷设计规范》GB 50057-2010；《国家电网公司电力系统无功补偿配置技术原则》；天津市电力公司，2018年10月，《天津电网规划设计技术原则》；《天津市10kV及以下配电网建设与改造技术原则》；《天津市电力公司10kV及以下配电网工程典型设计》2017年版；以上规范版本以最新版为准。
1.2 工程概况1.2.1 工程概述建1座10kV变电站，变电站为食堂及附属用房电力设施提供电源供电，建筑耐火等级为二级。
设计使用年限为50年，抗震设防烈度为8度。
1.2.2 建设规模本期工程为北校区地块内新建10kV变电站一座,变电站主要为本工程新建食堂单体建筑供电，位于食堂建筑首层东北角（与建筑物合建），装机容量为：2500kVA（2x1250kVA），双电源供电，电压等级为10/0.4kV。
如何写电气设计说明系列1-----国家规范深度的规定第一节：建筑电气方案设计一般规定一、建筑电气方案设计文件编制深度原则1.应满足编制初步设计文件的需要。
2.宜因地制宜正确选用国家、行业和地方建筑标准设计。
3.对于一般工业建筑(房屋部分)工程设计，设计文件编制深度尚应符合有关行业标准的规定。
4.当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足设计合同的要求。
二、建筑电气设计说明1.设计范围本工程拟设置的电气系统。
2.变、配电系统(1)确定负荷级别：1、2、3级负荷的主要内容。
(2)负荷估算。
(3)电源：根据负荷性质和负荷量，要求外供电源的回路数、容量、电压等级。
(4)变、配电所：位置、数量、容量。
3.应急电源系统：确定备用电源和应急电源型式。
4.照明、防雷、接地、智能建筑设计的相关系统内容。
第二节建筑电气初步设计一般规定一、建筑电气初步设计文件编制深度原则1.应满足编制施工图设计文件的需要。
2.宜因地制宜正确选用国家、行业和地方建筑标准设计。
3.对于一般工业建筑(房屋部分)工程设计，设计文件编制深度尚应符合有关行业标准的规定。
4.当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足设计合同的要求。
二、建筑电气初步设计内容1.设计说明书；2.设计图纸；3.主要电气设备表；4.计算书(供内部使用及存档)。
三、设计说明书1.设计依据(1)建筑概况：应说明建筑类别、性质、面积、层数、高度等；(2)相关专业提供给本专业的工程设计资料；(3)建设方提供的有关职能部门(如：供电部门、消防部门、通信部门、公安部门等)认：的工程设计资料，建设方设计要求；(4)本工程采用的主要标准及法规。
2.设计范围(1)根据设计任务书和有关设计资料，说明本专业的设计工作内容和分工；(2)本工程拟设置的电气系统。
3.变、配电系统(1)确定负荷等级和各类负荷容量；(2)确定供电电源及电压等级，电源由何处引来，电源数量及回路数、专用线或非专线、电缆埋地或架空、近远期发展情况；(3)备用电源和应急电源容量确定原则及性能要求，有自备发电机时，说明启动方式与市电网关系；(4)高、低压供电系统结线型式及运行方式：正常工作电源与备用电源之间的关系；母联络开关运行和切换方式；变压器之间低压偾I联络方式；重要负荷的供电方式；(5)变、配电站的位置、数量、容量(包括设备安装容量、计算有功、无功、视在容量、变压器台数、容量)及型式(户内、户外或混合)；设备技术条件和选型要求；(6)继电保护装置的设置；(7)电能计量装置：采用高压或低压；专用柜或非专用柜(满足供电部门要求和建设方内部核算要求)；监测仪表的配置情况；(8)功率因数补偿方式：说明功率因数是否达到供用电规则的要求，应补偿容量和采取的补偿方式和补偿前后的结果；(9)操作电源和信号：说明高压设备操作电源和运行信号装置配置情况；(10)工程供电：高、低压进出线路的型号及敷设方式。
电气专业施工图设计说明一、工程概况及照明设计范围1.1工程概况简要描述道路基本情况，明确道路等级、道路长度、道路分幅情况、路面材料等照明设计基础信息。
图1.1-1 图片格式表格格式表1.1-11.2设计范围应明确施工图设计所包括和不包括的工程项目及具体内容，阐述设计分界界面。
二、设计依据及采用标准规范2.1合同依据项目业主与设计单位签订的设计合同或设计委托书等。
2.2政府相关批复意见及相关文号叙述对上阶段设计的批复。
2.3采用标准规范逐项列出施工图设计采用的现行设计规范、规程、规定及施工验收标准等，并注明名称与版本号；同时对现行规范未涵盖的技术指标部分列出采用的参考标准和规范，并注明名称与版本号。
2.4对规范强制性条文执行情况应说明是否存在违反行业现行规范强制性条文的情形；对不符合现行强制性标准规定的，应特别说明“通过论证和制定了切实可行处置措施”并须将“按审批程序履行了报批手续”审批同意情况进行说明并列示审批证据。
三、对上阶段论证及审查意见的执行情况施工图设计阶段应对上阶段论证及审查情况进行详细说明，包括初步设计审查意见、相关行政等审查部门审查意见。
施工图正式实施版应对施工图审查单位意见的执行情况进行逐条说明。
四、供配电系统4.1负荷等级及供电电压4.2负荷计算以表格形式开列负荷计算情况。
主要数据包括总计算负荷、各供电区域计算负荷、各等级负责；本次设计负荷、预留负荷；需要系数；无功补偿容量；变压器容量等。
4.3供电电源及变压器选择应确定供电电源选择；分区供电情况、变电所型式、变电所布置、变压器型式；备用电源、主供电源与备用电源切换等。
4.4配电方式（供电半径、电压降等）应确定配电方式、最大供电半径、最大电压降等技术参数。
4.5无功补偿应确定无功功率因数限值，无功补偿容量及分组。
4.6电能计量等应确定电能计量方式、计量点选择等。
五、照明系统5.1主要设计标准和参数应明确照明功率密度、平均照度、照度均匀度、眩光限制阈值增量、环境比；宜列出平均亮度、亮度总均匀度、亮度纵向均匀度；各参数应明确标准值和计算值并以表格形式开列。
建筑工程电气施工图设计任务书范本2、设计说明：工程设计概况完整、无误，设计依据引用正确；图例符号、主要设备材料表、设备及线路编号、安装方式等完整、清楚。
3、电气总平面图：各种强、弱电接口应与项目周边市政管网布置相匹配；应根据各专业管线图纸进行管线综合，设计内容不应有缺项。
4、变配电室：高低压配电系统图、变配电室电气平面、平剖面图完整；设置能满足供电部门要求和发包人内部核算要求的电能计量装置；屏蔽、降噪措施明确。
5、发电机房：机组选型要求明确；机房电气平面、剖面、配电系统图完整；降噪措施明确；预留设备运输、安装条件。
6、强电系统：配电箱（或控制箱）系统图应标明箱体编号、回路编号、回路相别、回路负荷名称及容量、线路敷设方式、负荷计算参数等；配电箱（或控制箱）系统的断路器等元器件、管、线按通用型号或是发包人要求的品牌型号设计；各种风机、水泵、照明等设备的二次控制原理图纸应提供完整；应提供配电系统竖向干线示意图。
7、强电平面：干线平面布置图应标注各回路对应的箱体及线路编号；灯具、开关、插座布置，并应标注各回路对应的箱体及线路编号，重要空间应提供照度计算参数；应根据设备布置提供电气竖井大样图。
8、消防系统及平面：消防报警及联动系统图应明确各种设备具体接线方式方法（包括对智能化安防系统等的联动控制）；消防报警及联动系统平面图应包括所有报警设备。
9、弱电系统及平面：电视、通信、智能化，根据发包人要求配置系统；电视、通信、智能化，按专业出平面图。
10、防雷接地平面：相关说明、设计图纸（包括各机房、卫生间的等电位联结）。
11、计算书：用电设备负荷计算、变压器选型计算、安保负荷及发电机选型计算、电缆选型计算、系统短路电流计算、防雷类别计算及避雷针保护范围计算。
12、所有图纸共性要求：图纸图签各栏填写完善正确，各级签署齐全，图名与图纸内容相符；设计范围与合同约定相一致；设计要求（负荷级别及电源、动力及照明配电、线缆选型及敷设、设备安装、防雷及接地、等电位联结、人防电气设计、消防报警及联动、弱电系统等）完整、明确；电气节能设计专项完整；相关专业的技术接口要求、对承包商深化设计图纸的审核要求明确。
电气施工图设计统一说明一、建筑概况本工程位于（），（）路与（）路交叉口（）。
建筑面积（m2）。
地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。
建筑主体高度（M），裙房高度（M）。
结构形式为（），基础为（），楼板厚（mm）,垫层厚（mm）。
二、设计依据：1.各市政主管部门对初步设计的审批意见；2.甲方设计任务书及设计要求；3.《民用建筑电气设计规X》JGJ/T16-92;4.《10KV及以下变电所设计规X》GB50053-94;5.《供配电系统设计规X》GB50052-95;6.《低压配电设计规X》GB50054-957.《建筑物防雷设计规X》GB50057-94;（2000年版）8.《高层民用建筑设计防火规X》GB50045-95;（2001年版）9.《人民防空地下室设计规X》GB50038-94;10.其它有关国家及地方的现行规X，规X；11.各专业提供的设计资料；三、设计X围本设计包括红线内的以下内容：1.高、低压配电系统；2.电力配电系统；3.照明配电系统；4.楼宇自控系统；5.防雷及接地系统；6.人防工程；7.室外照明系统（与专业厂家配合）；8.报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）；9.有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱；10.根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。
11.本工程电源分界点在高压进线柜处。
四、供电设计1.本工程负荷等级为（）级。
2.本工程从（）及（）引来两路10kv高压电源，每路均能承担本工程全部负荷。
两路高压电源同时工作，互为备用。
3.10kv高压电源引至设在本工程（）层的分界室。
变配电所设在地下（）层。
高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）AH,继电保护为定时限过流及速断保护。
建筑电气工程施工图的工程一、建筑电气工程施工图的定义建筑电气工程施工图是基于建筑电气工程设计方案，详细展示建筑物内电气设备、电气线路、电气布局等内容的绘制图纸，是建筑电气工程设计方案的具体呈现，也是施工单位进行施工的操作指南。
二、建筑电气工程施工图的编制原则1.合理性原则：建筑电气工程施工图应符合相关法律法规和国家标准，保证施工质量、安全性和经济性。
2.清晰明了原则：建筑电气工程施工图要求绘制清晰、明了，方便施工人员查阅和操作。
3.细致完备原则：建筑电气工程施工图应包含建筑物内所有电气设备、电气线路、配电箱、开关、插座等细节，确保施工的全面性和完备性。
4.规范化原则：建筑电气工程施工图应符合相关设计规范和标准，避免出现不符合要求的问题。
三、建筑电气工程施工图的内容要求1.电气设备布置图：包括建筑物内所有电气设备的布置位置、安装高度等信息。
2.电气布线图：展示建筑物内所有电气线路的走向、连接方式、规格等信息。
3.配电箱布置图：展示建筑物内配电箱的位置、配电情况等信息。
4.开关插座布置图：展示建筑物内所有开关、插座的位置、数量、类型等信息。
5.接地引线图：展示建筑物内所有设备的接地引线情况。
6.防雷接地引线图：展示建筑物内所有设备的防雷接地引线情况。
7.自动控制系统布线图：展示建筑物内自动控制系统的布线情况。
8.照明布线图：展示建筑物内所有照明设备的布线情况。
四、建筑电气工程施工图的绘图要求1.标准化：建筑电气工程施工图绘制应符合相关规范和标准，字迹清晰，线条粗细适中。
2.明确性：建筑电气工程施工图上所有信息应清晰明了，符号、图例应使用统一规范。
3.尺寸一致性：建筑电气工程施工图上的尺寸应一致，确保施工的准确性。
4.布局合理：建筑电气工程施工图上的内容布局合理，易于施工人员理解和操作。
五、总结建筑电气工程施工图是建筑电气工程设计的重要组成部分，它具有指导施工、保证施工质量、安全和经济等重要作用。
编制建筑电气工程施工图要符合相关原则和规范，内容要求全面细致，绘图要求标准明确，确保施工的顺利进行。
目录一、设计依据： (2)二、设计概况： (2)1、工程规模及配变容量： (2)2、用电单位负荷等级： (3)3、设计范围和内容： (3)三、设计原则： (3)四、电源的引接： (4)五、主要电气设备选型： (4)六、保护装置： (4)七、防火： (5)八、计量装置： (5)九、接地装置： (6)十、电容器补偿： (6)十一、其他： (6)一、设计依据：1、内江嘉欣房地产开发有限公司提供的新装用电申请书；2、内江嘉欣房地产开发有限公司提供提供的项目有关资料；3、内江嘉欣房地产开发有限公司提供工程设计申请委托书及合同；4、内江江南供电分公司供电方案协议；5、《中华人民共和国电力法》、《供电营业规则》及电力、建设部门相关技术标准、规范、国家标准设计图集：《民用建筑电气设计规范》JGJ 16-2008；《10kV 以下变电所设计规范》GB 50053-94；《配电系统设计规范》GB 50052-95；《低压配电设计规范》GB 50054-95；《建筑照明设计规范》GB 50034-2004；《建筑物防雷设计规范》GB50057-2000等。
二、设计概况：1、工程规模及配变容量：根据内江江南供电分公司供电方案协议新设置2台配电变压器，其中包括1000kVA地下室干式变压器2台，总容量为2000kVA（所有变压器均采用采用SCB系列干式变压器）。
作为本次内江嘉欣房地产开发有限公司新世纪百货写字楼永久性用电。
根据内江江南供电分公司供电方案协议、内江嘉欣房地产开发有限公司提供的资料和现场勘查情况，本工程电源由110kV九都变电站10kV九江II线蜀南大道西段3号环网柜引接10kV线路供电，通过埋地穿管和桥架引入新建高、低压配电房高压柜，新建10kV电缆大小为ZB-YJV22-8.7/15kV-3x120。
本次外线部分通道已基本建成可以利旧使用，内部电缆通道需要进行新建，新建部分电源电缆通道应根据内江江南供电分公司、运检部门等要求进行建设或使用。
施工图设计说明统一写作规定（电气、电讯专业）前言本《电气、电讯施工图设计说明统一写作规定》指在规范本院电气、电讯施工图设计说明的基本内容及深度，需要全体电气、电讯设计人员遵照执行。
在编写时应特别注意：1.必须结合具体工程所在国家、城市的法律、法规、规程和工程的大小，突出重点，对说明的内容予以增加；2.当采用新技术，新材料时，应予以补充说明；3.在具体工程中没有的内容，应该删除相关条目，不能照搬照抄。
电气施工图设计说明一、建筑概况本工程位于（），（）路与（）路交叉口（）。
建筑面积（m）。
地下（）层，主要为2车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。
建筑主体高度（M），裙房高度（M）。
结构形式为（），基础为（），楼板厚（mm）,垫层厚（mm）。
二、设计依据：1.各市政主管部门对初步设计的审批意见；2.甲方设计任务书及设计要求；3.《民用建筑电气设计规范》JGJ/T16-92;4.《10KV及以下变电所设计规范》GB50053-94;5.《供配电系统设计规范》GB50052-95;6.《低压配电设计规范》GB50054-957.《建筑物防雷设计规范》GB50057-94;（2000年版）8.《高层民用建筑设计防火规范》GB50045-95;（2001 年版）9.《人民防空地下室设计规范》GB50038-94;10.其它有关国家及地方的现行规范，规范；11.各专业提供的设计资料；三、设计范围本设计包括红线内的以下内容：1.高、低压配电系统；2.电力配电系统；3.照明配电系统；4.楼宇自控系统；5.防雷及接地系统；6.人防工程；7.室外照明系统（与专业厂家配合）；8.报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）；9.有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱；10.根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。
11.本工程电源分界点在高压进线柜处。
四、供电设计1.本工程负荷等级为（）级。
2.本工程从（）及（）引来两路10kv高压电源，每路均能承担本工程全部负荷。
两路高压电源同时工作，互为备用。
3.10kv高压电源引至设在本工程（）层的分界室。
变配电所设在地下（）层。
高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）AH,继电保护为定时限过流及速断保护。
4.用电负荷Pe=( )kW Pj=( )kW (其中：照明（），电力（）kW,消防设备（）kW)选用（）台（）kVA 变压器。
5.选用（一台）柴油发电机组（）kW 作为第三路电源。
6.低压为母线分段运行，联络开关设自投自复、自投不自复、手动，转换开关。
自投时应自动断开非保证负荷，以保证变压器正常工作。
主进开关与联络开关设电气联锁，任何情况下只能合其中的2 个开关。
7.计费：本工程为高压计费，低压设电力分表。
8.在变配电所低压侧，设功率因数集中自动补偿装置，电容器采用自动循环投切方式，要求补偿后的功率因数大于0.90。
本工程要求荧光灯，气体放电灯单灯就地补偿。
要求补偿后的功率因数大于0.90。
9.高压开关柜均采用（）进、（）出的接线方式。
10.低压开关柜均采用（）进、（）出的接线方式。
11.高压断路器开断能力（）KA。
低压断路器要求运行开断能力在（）KA 以上，且设过载长延时、短路瞬时脱扣器，部分回路设失压脱扣器。
所有低压开关脱扣器额顶电流宜与开关的框架电流相同，且脱扣电流可调。
12.低压配系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式；普通照明用插接母线供电。
13.消防负荷及重要负荷采用双电源末端互投。
五、电力配电、控制系统1.本工程小于（）kW 的电动机采用直接启动方式；（）kW以上电动机采用降压启动。
2.污水泵均采用液位计控制，水位过高报警由BAS系统完成。
3.冷冻机、冷冻泵、冷却泵、冷却塔、空调机、新风机、排风机、送风机等采用DDC控制。
4.消防专用设备：消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机等不进入DDC 系统。
5.本工程所有控制箱均为非标产品，由生产厂家根据设计要求，完成原理图、接线图、盘面布置图、设备材料表，交设计院审批、签字后，方可订货、加工。
六、照明配电系统1.光源：有装修要求的场所视装修要求商定，一般场所为荧光灯、金属卤化物灯或其他节能型灯具。
光源显色指数Ra≥80,色温应在2500K~5000K之间。
报告厅、宴会厅灯光采用智能控制系统。
2.照度要求：办公室、报告厅、教室（300~500LX）餐厅、大厅、多功能厅（100~300LX）娱乐用房（150~500LX）客房（50~200LX）冷冻机房、泵房（50~100LX）电脑机房（150~300LX）走道，库房等（50~100LX）库房（50LX）3.照明，插座分别由不同的支路供电，照明为单相二线制，（ZR-）BV-22X2.m m,所有插座回路（空调插座除外）均设漏电断路器保护。
4.出口指示灯，疏散指示灯采用交流两用型，内设可浮充蓄电池，（采用区域集中式供电应急照明系统），持续供电时间大于30分钟。
灯具厚度宜在70mm以内。
5.装饰用灯具需与装修设计商定，功能性灯具如：荧光灯、出口指示灯、疏散指示灯需有国家主管部门的检测报告，达到设计要求的方可投入使用。
6.变配电所灯具管吊式安装距地2.8m。
有吊顶的场所，选用嵌入式格栅荧光灯（反射器为雾面合金铝贴膜），其它无吊顶场所选用控罩式（或盒式）荧光灯，链吊式安装，距地2.7m。
地下车库为距地2.5m。
灯管为节能型细灯管，光通量为3000Lm以上，电感式镇流器加电容补偿，cos∮≥0.90。
7.灯具安装高度低于2.4m时，需增加一根PE线，平面图中不再标注。
8.壁灯距地（）m。
灯具形式由甲确定。
9.地下室深照灯管吊安装，距地4.0m。
10.室外立面照明、庭院照明由专业厂家设计，设计院配合。
七、楼宇自控系统（BAS）1.空调制冷、供暖通风、变配电系统、柴油发电机系统、公共区域照明等均纳入BAS系统进行监控或监视。
2.监控中心设于（）层。
5.BAS 系统应具备机组的手/自动状态监视，启停控制，运行状态显示，故障报警、温湿度监测、控制及实现相关的各种逻辑控制关系等于功能。
6.消防类水泵、风机不进入BAS系统。
7.冷冻机应能从其控制屏（箱）内送出机组的运行状态、故障信号，并能接受由BA系统发出的控制冷冻机的起、停信号，并能根据BA 控制系统的要求，进行制冷系统的顺序起停。
8.BAS 系统包括：1）.冷冻、冷却泵、冷冻泵、冷却塔及相应的进出水阀等顺序起、停程序控制，状态显示，故障报警。
2）.压差调节阀、新风阀、水路电动两通阀、进风机电动阀、空调机、新风机、温度调节阀的开启、关闭或开度控制。
空调系统电加热器应与风机联锁，并设无风断电保护。
3）.送排风机的时间程序控制。
4）.温、湿度等参数的测量记录。
5）.变配电所内高压进线、出线及联络开关的状态，进、出电流、电压、有功功率、无功功率、计量；低压进线及联络开关状态、电流、电压、功率因数等参数的测量记录；干式变压器运行温度显示、超温报警。
6）.公共场所照明、室外照明、节日照明、车库照明等的时间程序控制或光敏元件控制。
7）.高位水箱水位显示及溢流报警。
8）.污水坑溢流报警。
9）.柴油发电机的状态显示，如：电压、电流、频率等，蓄电池电压、日用油箱液位，所有故障报警。
10）.出入口管理。
11）.车库管理。
12）.扶梯、电梯的运行状态、故障报警。
13）.航空障碍灯的控制、状态、频率、故障报警等。
8.监控中心内的电脑主机、显示器、打印机及现场的各种传感器、变送器以及DDC控制器等均由承包商成套供货。
9.BAS 系统控制器之间的通讯线预留管线均为SC20镀锌钢管。
控制器至各种传感器、变送器、阀门等的控制线、控制器的电源，均由承包商进行深化设计。
八、设备安装1.变压器按环氧树脂真空浇注干式变压器设计，设强制风冷系统。
并设有温度监测及报警装置。
接线为D,Un11.保护罩由厂家配套供货，防护等级不低于IP20。
变压器应设防止电磁干扰的措施，保证变压器不对该环境中的任何事物构成不能承受的电磁干扰。
2.高压配电柜按（）五防开关柜设计，电缆（）进（）出，柜上设电缆桥架（柜下设电缆沟）；直流屏、信号屏按免维护铅酸电池组成套柜设计。
3.低压配电柜按（）型设计，固定柜，抽插式开关，落地工安装，部分开关设失压脱扣器。
电缆（）进（）出，柜上部设电缆桥架（柜下设电缆沟）。
4.柴油发电机进、出风及基础的（）为设计技术依据。
遥置散热器冷却。
机组为应急自启动型，应急起动装置及相关成套设备由厂家成套供货。
机房的进、排风条件，打货前由厂家配合土建审核，保证满足机组的正常运行。
遥置散热器及机房消音处理由厂家负责完成，保证达到环保的要求。
5.各层照明配电箱，除竖井内明装外，其它均为暗装（剪力墙上除外）；安装高度均为底边距地1.4m。
（客房内配电箱吊顶明装，此处吊顶留检修口。
）应急照明箱箱体，应应作防火处理（刷防火漆）。
6.动力箱，控制箱均为竖井、机房、车库内时装，其它暗装，箱体高度600mm以下，底边距地1.4mm；600mm~800mm高，底边距地1.2m；800mm~1000mm 高，底边距地1.0m；1000mm~1200mm高，底边距地0.8m；1200mm以上的，为落地式安装，下设300mm基座。
7.照明开关、插座均为（）毓，暗装，除注明者外，均为250V，10A，应急照明开关应带指示灯。
插座均为单相两孔+三孔安全型插座。
除注明者外，卫生间插座底边距地1.2m，电热水器插座底边距地2.0m，其它插座均为底边距地0.3m；开关底边距地1.4m，距门框0.2m（有架空地板的房间，所有开关、插座的高度均为距架空地板的高度）。
卫生间内开关，插座选用防潮防溅型面板。
有淋浴、浴缸的卫生间内开关、插座及其他电器应设在2 区以外。
8.电缆桥架：为托盘式（）系列。
平面图中未注明桥架均为CT-100X100。
竖井内竖向桥架应与平面图水平桥架连接。
若竖井内桥架为梯架，则横担间距不应大于300mm，竖向电缆应按规定间距固定。
平面中桥架安装时尽量往上抬，至少应满足底距吊顶50mm。
桥架施工时，应注意与其它专业的配合。
9.电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料填充堵死。
10.吊顶内风机盘管电源预留在吊顶内，风机盘管至调速开关线均为BV-7x1.0SC20,平面图中不再标注。
