接触网工基本技能培训

高铁人员（接触网工）培训大纲一、培训目的通过培训，使学员了解高铁基础知识，熟知高铁相关安全规章制度，掌握高铁接触网工的基本理论、专业知识、基本技能和专业技能，熟知应急情况下的各项处理办法，达到高铁岗位上岗前培训要求。

二、培训对象已取得接触网工中级及以上职业技能等级，从事高铁接触网工岗位的人员。

三、培训模块说明：师资①韩秀斯②方荣跃③方梅佳④李慧众⑤姜利峰理论培训120学时，实训80学时，共计200学时，每天8学时，共计25天。

四、培训内容和要求培训模块一高铁基本知识（一）培训要求通过学习高铁基本知识的内容，了解高速铁路的发展、基础设施、车站、车辆、通信信号、动车组、运输组织等内容的基本概念和基础理论，了解高速铁路牵引供电系统、接触网设备、远动技术等知识。

（二）培训内容1．高铁概论了解高速铁路的发展、基础设施、车站、车辆、通信信号、动车组、运输组织等内容的基本概念和基础理论。

2．高速铁路牵引供电系统了解高速铁路牵引供电系统，牵引变电所构成及相关原理，掌握电气化铁路牵引供电系统的三大组成部分及其内在联系。

3．接触网知识了解接触网施工基础知识、熟知高速铁路接触网设备与结构、熟知接触网运营管理与维修。

4．远动技术了解远动技术概论，供电电源（UPS），微机保护，综合SCADA系统。

培训模块二高铁安全与规章（一）培训要求通过学习安全基本知识、安全规章、劳动安全、行车安全及部局有关安全的补充规定，掌握电气化铁路安全基本知识，掌握接触网工岗位作业标准，掌握与接触网工安全相关的规章、规程，了解铁路客运专线技术管理办法的有关规定，掌握部、局、站段有关安全工作的补充规定。

（二）培训内容１．电气化铁路安全基本知识掌握人身安全常识、有关人身安全的一般规定、有关作业安全的一般规定、电气化铁路发生火灾时的消防措施、人体触电后的应急措施。

２．安全规章掌握接触网安全工作规程的有关规定、掌握接触网运行检修规程的有关规定。

３．劳动安全掌握接触网岗位作业标准，熟知铁路运输安全保护条例有关规定，熟知劳防用品、器具的使用规定，熟知使用期限与用具试验的相关知识。

接触网培训学习资料一、接触网概述1、名词解释部分：（1）电气化铁路的组成：变电所、接触网、电力机车三大部分组成。

（2）侧面限界：指支柱内缘最小距离处距线路中心的水平距离（设想钢柱在曲线处时）。

通常限界最小为2.5米，允许误差+100MM —0MM，区间正线为3.1米，站台处一般为5米。

（3）承力索、接触线、附加导线：承力索，接触网承力索的作用是通过吊弦将接触线悬挂起来。

承力索还可承载一定电流来减小牵引网阻抗，降低电压损耗和能耗。

接触线，用于给电力机车传递电能的供电设施。

附加导线，一般包括，架空地线、回流线、供电线、保护线。

（4）接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度。

设计规范规定如下： 最高高度：不大于6500mm。

最低高度：（1）区间、站场：①一般中间站和区间不小于5700mm。

②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。

确有困难时可不小于5700mm。

（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm超限货物）不小于5700mm。

②困难情况（带电通过5300mm超限货物）不小于5650mm。

③特殊情况不小于5250mm。

接触线高度的允许施工偏差为±30mm。

（5）接触网吊弦：在链形悬挂中，接触线通过吊弦悬挂均匀布置在承力索上，一般间距8-12米。

（6）支柱按其在接触网中的作用可分为中间支柱、转换支柱、中心支柱、锚柱、定位支柱、道岔支柱、软横跨支柱、硬横跨支柱及桥梁支柱等几种。

（7）结构高度：指悬挂点处，承力索到接触线的垂直距离。

（8）三板：指横卧版、底板、锚板。

具体用途：横卧版，依据现场地质情况，支柱受力方向布置，以加强支柱弯矩容量。

底板，一般用于土质松软的下锚支柱处，加大底部受力面积，支柱受力后不致于下沉。

锚板，根据设计一般用于站线或附加导线的下锚。

（9）接触网的电压：工频单项交流制，额定电压为25KV，最高电压为27.5KV，最低电压为19KV。

接触网实作培训教材为了提高全段接触网工的实际动手能力，实现理论与实践相结合，特举办了这次培训班。

这次培训以实作为主，培训时间60天为一期。

一、培训制度自员工进入基地培训时起不允许请假，如有特殊情况需请假向段领导请示。

每期以每个车间为一小组共五个组，车间自己选小组长。

所有参加培训人员自带劳保用品、个人工具、工作服、安全帽。

每天分四个课时，每课时90分钟。

二、培训项目及标准1.攀登支柱手把牢靠，脚踏稳准，选好攀登方向。

从地面上到杆顶打好安全带再下到地面不超过1分钟为标准。

2.辨认接触网材料辨认接触网材料达到80%以上3.打回头挷扎回头500mm,挷扎80到120mm,挷扎要密贴，楔子与钢绞线要密贴，10分钟为标准（80钢绞线）4.回流线挷扎按技术标准挷扎5分钟为标准5.各种工具的使用与作用6.安装腕臂安装单腕臂底座，底座安装高度从轨面红线量起误差±30mm,底座、螺栓与支柱要密贴，力矩符合技术标准，安装单腕臂，40分钟为标准。

安装双腕臂底座与双腕臂60分钟为标准。

6.1 腕臂底座腕臂底座、压管底座应与支柱密贴。

底座角钢（槽钢）应水平安装，两端高差不得大于10mm。

腕臂底座需与腕臂结构相对应，双腕臂底座槽钢应按照设计标准使用。

6.2 结构高度标准值：区段的设计采用值。

安全值：标准值±200mm。

限界值：（以跨距中最短吊弦长度为依据界定）在160km/h及以下运行区段，最短吊弦长度为250mm；在160km/h以上运行区段，最短吊弦长度不小于500mm，困难条件下不小于300mm。

6.3 腕臂的技术状态应符合下列要求：○1腕臂及其安装位置。

腕臂的安装位置应满足承力索悬挂点（或支撑点）距轨面的距离（即导线高度加结构高度），允许误差±200mm；悬挂点距线路中心的水平距离符合规定。

棒式绝缘子安装时滴水孔朝下，腕臂的各部件均应组装正确，腕臂上的各部件（不包括定位装置）应与腕臂在同一垂直面内，铰接处要转动灵活。

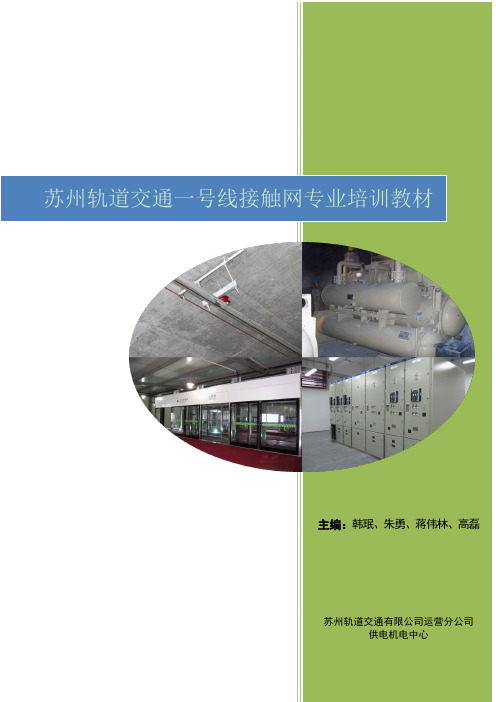

苏州轨道交通一号线接触网专业培训教材主编：韩珉、朱勇、蒋伟林、高磊苏州轨道交通有限公司运营分公司供电机电中心前言接触网是地铁供电系统中的重要组成部分，负担着把从牵引变电所获得的电能直接输送给电客车使用的重要功能。

接触网质量的好坏，将直接影响电客车的行车安全和运营质量，因此提高作业队伍的业务、技术水平，建立一支精干的检修队伍，确保维修质量，保障运营安全，树立优秀的服务品牌，提升苏州地铁的社会形象有着十分重要的意义。

接触网维修工是地铁设备检修的重要岗位，因此就要求在接触网培训体系中建立一套有针对性的，能够联系实际工作的教材。

本教材结合苏州轨道交通接触网工的工作实际，对接触网专业的检修安全规范、技术标准、维修要求、施工流程进行了一系列的讲述。

编者2011年5月目录第一章苏州轨道交通1号线供电系统简介 ........................................................... - 5 -第一节苏州轨道交通1号线供电系统概述................................................................................................. - 5 -第二节未来线路换乘情况............................................................................................................................. - 5 -第三节 1号线供电系统概况.......................................................................................................................... - 5 -第四节 1号线接触网系统概况...................................................................................................................... - 7 -第二章刚性接触网主要部件的安装.................................................................... - 17 -第一节刚性接触网特点............................................................................................................................... - 17 -第二节测量 .................................................................................................................................................. - 19 -第三节吊柱及悬挂装置的安装................................................................................................................... - 20 -第四节汇流排安装....................................................................................................................................... - 21 -第五节接触导线架设................................................................................................................................... - 23 -第六节架空地线架设................................................................................................................................... - 25 -第七节中心锚结的安装............................................................................................................................... - 26 -第八节设备安装........................................................................................................................................... - 27 -第三章接触网设备验收及实验 ........................................................................... - 34 -第一节冷滑试验............................................................................................................................................. - 32 -第二节绝缘测试............................................................................................................................................. - 33 -第三节热滑试验及短路试验....................................................................................................................... - 34 -第四章柔性接触网介绍...................................................................................... - 34 -第一节接触网的组成部分........................................................................................................................... - 34 -第二节接触网的工作状态和悬挂要求....................................................................................................... - 35 -第三节接触网的悬挂方式........................................................................................................................... - 36 -第四节中心锚结............................................................................................................................................. - 38 -第五节支持装置的结构形式....................................................................................................................... - 39 -第六节定位装置........................................................................................................................................... - 42 -第七节定位器及定位管............................................................................................................................... - 43 -第八节线岔及其定位................................................................................................................................... - 45 -第九节分段绝缘器....................................................................................................................................... - 46 -第十节隔离开关........................................................................................................................................... - 47 -第五章接触网主要工器具 .................................................................................. - 48 -第一节梯车 .................................................................................................................................................. - 48 -第二节多功能激光接触网检测仪............................................................................................................... - 48 -第三节 1500V高压直流接地线.................................................................................................................... - 49 -第四节 1500V直流验电器............................................................................................................................ - 49 -第五节紧线器 .............................................................................................................................................. - 50 -第六节拉力绳 .............................................................................................................................................. - 50 -第七节力矩扳手........................................................................................................................................... - 51 -第八节手扳葫芦............................................................................................................................................. - 51 -第九节整弯器：........................................................................................................................................... - 52 -第六章杂散电流防护.......................................................................................... - 48 -第一节杂散电流概述................................................................................................................................... - 52 -第二节杂散电流防护方案........................................................................................................................... - 52 -第三节杂散电流系统的日常维护措施....................................................................................................... - 52 -第一章苏州轨道交通1号线供电系统简介第一节苏州轨道交通1号线供电系统概述轨道交通一号线总体呈东西走向，起点位于吴中区木犊镇北侧天平山东麓的灵天路，沿竹园路向东进入苏州新区后，往北转入长江路，经苏州乐园，往东沿邓尉路穿过京杭运河，进入金阊区，经干将西路、穿西外城河、沿干将东路进入平江区，之后线路穿过东外城河进入苏州工业园区，线路沿中新路、苏华路布设，途经园区CBD后穿金鸡湖，沿玲珑街东行，经过园区会展中心、文化中心，沿翠园路东行经行政中心后线路向东止于锦溪街，全线总长25739.2m，均为地下线。

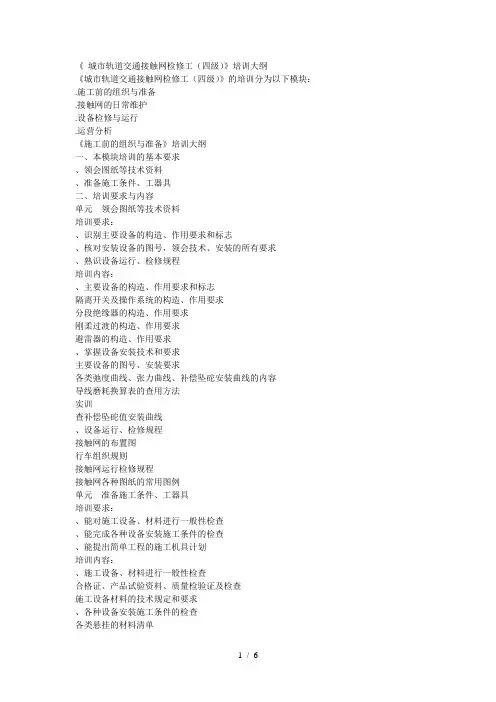

《城市轨道交通接触网检修工（四级）》培训大纲《城市轨道交通接触网检修工（四级）》的培训分为以下模块：.施工前的组织与准备.接触网的日常维护.设备检修与运行.运营分析《施工前的组织与准备》培训大纲一、本模块培训的基本要求、领会图纸等技术资料、准备施工条件、工器具二、培训要求与内容单元领会图纸等技术资料培训要求：、识别主要设备的构造、作用要求和标志、核对安装设备的图号，领会技术、安装的所有要求、熟识设备运行、检修规程培训内容：、主要设备的构造、作用要求和标志隔离开关及操作系统的构造、作用要求分段绝缘器的构造、作用要求刚柔过渡的构造、作用要求避雷器的构造、作用要求、掌握设备安装技术和要求主要设备的图号、安装要求各类弛度曲线、张力曲线、补偿坠砣安装曲线的内容导线磨耗换算表的查用方法实训查补偿坠砣值安装曲线、设备运行、检修规程接触网的布置图行车组织规则接触网运行检修规程接触网各种图纸的常用图例单元准备施工条件、工器具培训要求：、能对施工设备、材料进行一般性检查、能完成各种设备安装施工条件的检查、能提出简单工程的施工机具计划培训内容：、施工设备、材料进行一般性检查合格证、产品试验资料、质量检验证及检查施工设备材料的技术规定和要求、各种设备安装施工条件的检查各类悬挂的材料清单安装使用所必备的工器具、简单工程的施工机具计划简单工程的施工机具计划简单工程施工的工艺和技术要求简单工程施工的人员和材料核定实训写出横断面检修所需用的材料和工具一、本模块培训的基本要求、复杂支柱的装配、软横跨以及各主要设备的安装调整、进行各种、接头回头制作和线条绑扎工作、接触网检查验收二、培训要求与内容单元复杂支柱的装配、软横跨以及各主要设备的安装调整培训要求：、能进行锚段关节中锚柱预配和安装及拉线的预制、安装、能进行转换柱、中心柱、道岔柱等支柱的预配和安装、能进行软横跨预制、安装、调整、能进行隔离开关、避雷器、分段绝缘器、刚柔过渡装置等安装和调整培训内容：、锚段关节中锚柱预配和安装及拉线的预制、安装锚段关节中锚柱预配和安装的技术要求拉线的预制、安装的技术要求刚性悬挂汇流排接头及刚柔过渡装置安装要求实训预制一组下锚拉线、转换柱、中心柱、道岔柱等支柱的预配和安装转换柱的预配和安装的技术要求中心柱的预配和安装的技术要求道岔柱的预配和安装的技术要求、软横跨预制、安装、调整受力分析的原理绘制软横跨软横跨预制、安装的技术要求软横跨的调整、隔离开关、避雷器、分段绝缘器、汇流排接头及刚柔过渡装置等安装和调整隔离开关安装的技术要求避雷器安装的技术要求各类分段绝缘器安装的技术要求隔离开关、避雷器、分段绝缘器的调整单元进行各种接头、回头制作和线条绑扎工作培训要求：、按照标准进行各种接头回头制作、按照要求绑扎回流线等线条培训内容：、各种接头回头制作导线直弯器、导线回头揻弯器、压接工具的用途和使用、保养方法、各种回头的制作要求实训用揻弯器制作导线下锚回头或接触线接头、绑扎回流线等线条接触网各种附加导线的作用回流线、供电线、捷结线、加强线、附加悬挂等的制作要求单元接触网检查验收培训要求：、接触网冷滑试验前对接触网进行检查项目及缺陷处理、能对避雷器、隔离开关外观检查及缺陷处理、能对各种绝缘设施检查及缺陷处理、能对接地设施检查及缺陷处理、能对限界、奸细进行测量及处理方案培训内容：、接触网冷滑试验前对接触网进行检查项目及缺陷处理接触网冷滑试验的概念、目的和要求冷滑试验前对接触网进行检查的内容冷滑试验的缺陷处理方法实训用直弯器处理导线硬弯、避雷器、隔离开关外观检查及缺陷处理避雷器、隔离开关的作用和要求避雷器的检查内容隔离开关的检查内容隔离开关、避雷器的缺陷处理方法、各种绝缘设施检查及缺陷处理各种绝缘设施的作用和要求各种绝缘设施的检查内容各种绝缘设施的缺陷处理方法、接地设施检查及缺陷处理接地设施的作用和要求接地设施的检查内容接地设施的缺陷处理方法单元接触网一般事故处理培训要求：、能进行接触线打、刮弓处理、能进行绝缘处理及测试、能进行局部零部件设备故障处理培训内容：、接触线打、刮弓处理接触网事故抢修原则接触网事故抢修的预案及准备工作接触网的弓、网关系和特点、绝缘处理及测试接触网的绝缘要求和有关规定高、低压验压笔的用途和使用、保养方法接地电阻测试仪的用途和使用、保养方法万用表和摇表的用途和使用、保养方法、局部零部件设备故障处理接触网主要设备的构造、要求、作用和原理接触网检修的技术标准局部零部件设备故障的缺陷处理方法实训更换隔离开关烧坏的螺栓和消弧棒三、课时分配表《设备检修与运行》培训大纲一、本模块培训的基本要求、填写施工或维修记录、调试一般设备二、培训要求与内容单元填写施工或维修记录培训要求：、填写工程日志、填写维修日志、能进行接触网维修、抢修记录等培训内容：、工程日志的有关标准资料的收集与管理、维修日志的有关标准资料的收集与管理实训填写横断面检调记录表、接触网维修、抢修记录等的有关标准资料的收集与管理实训填写缺陷登记表单元调试一般设备培训要求：、能完成一般设备的调试、检验、能完成电气性能的检验培训内容：、一般设备的调试、检验接触网一般设备的构造、要求、作用和原理接触网一般设备的调试内容接触网一般设备的检验标准实训给液压补偿装置充气、电气性能的检验电工知识隔离开关、避雷器、刚柔过渡装置的构造、要求、作用和原理各种绝缘子和绝缘材料的检测内容各种绝缘子和绝缘材料的检测方法和技术标准《运营分析》培训大纲一、本模块培训的基本要求、接触线异常磨耗及改善办法、进行接触网支柱及各部件的受力分析二、培训要求与内容单元接触线异常磨耗及改善办法培训要求：、能进行接触网设备异常磨耗原因分析并提出改善，解决决策培训内容：、接触网设备异常磨耗原因分析并提出改善，解决决策能进行接触网设备异常磨耗原因分析并提出改善能进行接触网设备异常磨耗原因分析，并提出解决方案实训测量导线磨损、偏磨及偏磨调整单元进行接触网支柱及各部件的受力分析培训要求：、进行“四跨”绝缘锚段关节中心支柱、转换柱、锚柱和道岔柱等支柱及各部件的受力分析培训内容：、“四跨”绝缘锚段关节中心支柱、转换柱、锚柱和道岔柱等支柱及各部件的受力分析工程力学的基本知识各类锚段关节、线岔的支柱的受力分析各类锚段关节、线岔的支柱的结构、材料和要求实训画锚柱受力分析示意图三、课时分配表。

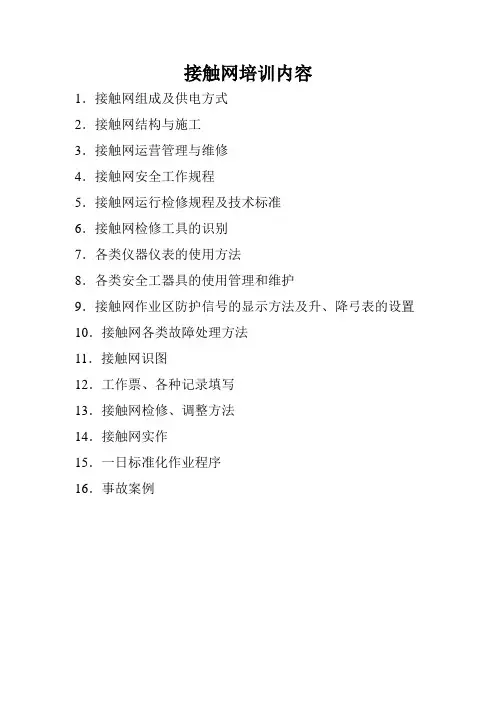

接触网培训内容
1．接触网组成及供电方式
2．接触网结构与施工
3．接触网运营管理与维修
4．接触网安全工作规程
5．接触网运行检修规程及技术标准
6．接触网检修工具的识别
7．各类仪器仪表的使用方法
8．各类安全工器具的使用管理和维护
9．接触网作业区防护信号的显示方法及升、降弓表的设置10．接触网各类故障处理方法
11．接触网识图
12．工作票、各种记录填写
13．接触网检修、调整方法
14．接触网实作
15．一日标准化作业程序
16．事故案例
牵引供电及变电所培训内容
1．电工基础
2．电力与牵引变电所设备构造与安装
3．牵引供电与工务、电务、通信、信号及施工配合的关键4．牵引供电系统的方式及特点
5．常用牵引变压器的接线方式及特点
6．熟悉电气设备的作用及型号的字母含义
7．常用继电保护及自动装置作用及保护范围
8．变电所安全运行与检修
9．识读图纸
10．工作票及操作票的填写与使用
11．安全措施的布置
12．仪器仪表的使用方法
13．绝缘、安全用具的使用
14．牵引变电所一次和二次回路
15．牵引变电所安全工作规程
16．牵引变电所检修工作规程
17．变电所施工与运营管理。

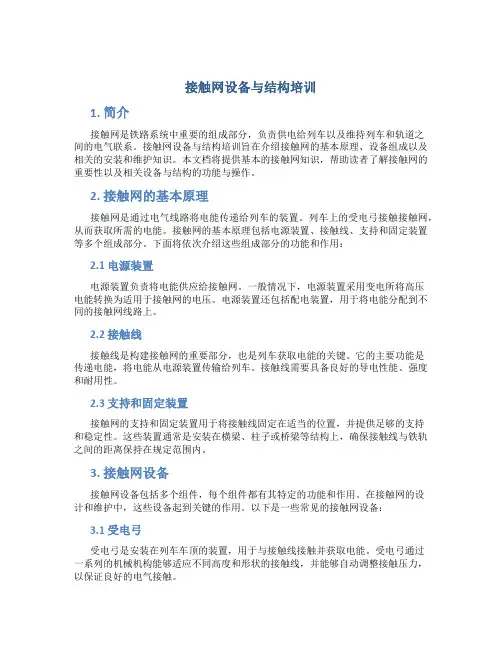

接触网设备与结构培训1. 简介接触网是铁路系统中重要的组成部分，负责供电给列车以及维持列车和轨道之间的电气联系。

接触网设备与结构培训旨在介绍接触网的基本原理、设备组成以及相关的安装和维护知识。

本文档将提供基本的接触网知识，帮助读者了解接触网的重要性以及相关设备与结构的功能与操作。

2. 接触网的基本原理接触网是通过电气线路将电能传递给列车的装置。

列车上的受电弓接触接触网，从而获取所需的电能。

接触网的基本原理包括电源装置、接触线、支持和固定装置等多个组成部分。

下面将依次介绍这些组成部分的功能和作用：2.1 电源装置电源装置负责将电能供应给接触网。

一般情况下，电源装置采用变电所将高压电能转换为适用于接触网的电压。

电源装置还包括配电装置，用于将电能分配到不同的接触网线路上。

2.2 接触线接触线是构建接触网的重要部分，也是列车获取电能的关键。

它的主要功能是传递电能，将电能从电源装置传输给列车。

接触线需要具备良好的导电性能、强度和耐用性。

2.3 支持和固定装置接触网的支持和固定装置用于将接触线固定在适当的位置，并提供足够的支持和稳定性。

这些装置通常是安装在横梁、柱子或桥梁等结构上，确保接触线与铁轨之间的距离保持在规定范围内。

3. 接触网设备接触网设备包括多个组件，每个组件都有其特定的功能和作用。

在接触网的设计和维护中，这些设备起到关键的作用。

以下是一些常见的接触网设备：3.1 受电弓受电弓是安装在列车车顶的装置，用于与接触线接触并获取电能。

受电弓通过一系列的机械机构能够适应不同高度和形状的接触线，并能够自动调整接触压力，以保证良好的电气接触。

3.2 压板压板位于受电弓下方，通过对受电弓的力进行调节，控制接触线与受电弓之间的压力。

良好的压力调节可以确保电气接触的可靠性，减少电弧的产生。

3.3 分流装置分流装置用于将接触线的电能分配到不同的列车供电回路上。

它通常安装在接触线上，并能够根据需要进行开启和关闭。

分流装置具有重要的安全功能，例如在发生故障或紧急情况时，能够迅速切断供电。

杭州地铁1号线三期工程供电系统安装及既有线供电系统改造工程接触网专业培训资料中国铁建电气化局集团有限公司杭州地铁1号线三期工程供电系统安装工程项目部二〇一九年八月目录目录一、概述 (1)1.1接触网知识简介 (1)1.2接触网施工流程 (1)1.3刚性接触网专业术语 (3)二、施工准备 (5)三、施工测量 (6)3.1横向测量 (6)3.2纵向测量 (6)四、悬挂打孔及锚栓预埋 (7)4.1悬挂打孔 (7)4.2锚栓预埋 (9)4.3拉拔试验 (10)五、悬挂安装及调整 (11)5.1材料选型 (11)5.2悬挂安装 (11)5.3悬挂调整 (15)六、汇流排安装 (15)七、接触线、架空地线架设 (18)7.1线材配盘 (18)7.2接触线架设 (20)7.3架空地线敷设 (22)八、接地跳线及设备安装 (25)8.1接地跳线制作及安装 (25)8.2设备安装 (27)8.3号码牌安装 (30)九、均回流安装 (31)十、接触网各类试验 (32)10.1限界检测 (32)10.2冷滑试验 (33)10.3送电热滑试验 (34)一、概述1.1接触网知识简介接触网系统是轨道交通电力牵引系统的四大组成部分之一，它的基本功能是通过在线路沿线的支持装置上悬挂接触网导线，并利用动力车组上方的受电弓和接触网导线之间的动态滑动接触，将牵引变电所的输出电能在电力牵引机车的运动轨迹上不间断的提供给动力车组，保证动力车组的持续牵引动力，实现轨道交通电力牵引的运输目的。

刚性接触网采用DC1500V电压供电方式图1接触网供电示意图1.2接触网施工流程由于刚性悬挂接触网系统的安装精度比柔性悬挂接触网系统的安装精度高，调节范围小，因此在进行刚性悬挂接触线的安装时，从施工测量开始到刚性悬挂接触线调整到位,要严格控制每一道工序的施工质量，实现一次安装到位。

图2 接触网施工流程图1.3刚性接触网专业术语A、导线高度：接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度。
