MPEG运动补偿算法

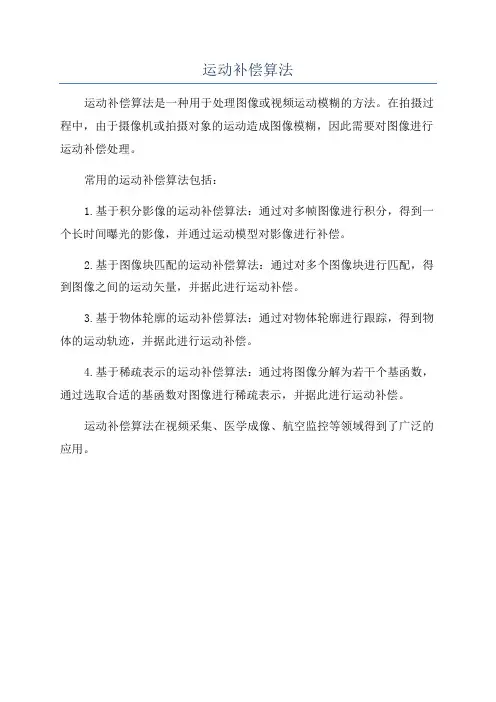

运动补偿算法
运动补偿算法是一种用于处理图像或视频运动模糊的方法。

在拍摄过程中，由于摄像机或拍摄对象的运动造成图像模糊，因此需要对图像进行运动补偿处理。

常用的运动补偿算法包括：
1.基于积分影像的运动补偿算法：通过对多帧图像进行积分，得到一个长时间曝光的影像，并通过运动模型对影像进行补偿。

2.基于图像块匹配的运动补偿算法：通过对多个图像块进行匹配，得到图像之间的运动矢量，并据此进行运动补偿。

3.基于物体轮廓的运动补偿算法：通过对物体轮廓进行跟踪，得到物体的运动轨迹，并据此进行运动补偿。

4.基于稀疏表示的运动补偿算法：通过将图像分解为若干个基函数，通过选取合适的基函数对图像进行稀疏表示，并据此进行运动补偿。

运动补偿算法在视频采集、医学成像、航空监控等领域得到了广泛的应用。

运动估计与运动补偿运动补偿是通过先前的局部图像来预测、补偿当前的局部图像，它是减少帧序列冗余信息的有效方法。

运动估计是从视频序列中抽取运动信息的一整套技术。

运动估计与运动补偿技术MPEG-4采用I-VOP、P-VOP、B-VOP三种帧格式来表征不同的运动补偿类型。

它采用了H.263中的半像素搜索(half pixel searching)技术和重叠运动补偿(overlapped motion compensation)技术，同时又引入重复填充(repetitive padding)技术和修改的块(多边形)匹配(modified block(polygon)matching)技术以支持任意形状的VOP区域。

此外，为提高运动估计算法精度，MPEG-4采用了MVFAST(Motion Vector Field Adaptive Search Technique)和改进的PMVFAST(Predictive MVFAST)方法用于运动估计。

对于全局运动估计，则采用了基于特征的快速顽健的FFRGMET(Feature-based Fast and Robust Global Motion Estimation Technique)方法。

编解码器用来减少视频序列中的空域冗余。

它也可以用来进行去交织(deinterlacing)的操作。

定义运动补偿是通过先前的局部图像来预测、补偿当前的局部图像，它是减少帧序列冗余信息的有效方法。

分类包括全局运动补偿和分块运动补偿两类。

运动补偿是一种描述相邻帧(相邻在这里表示在编码关系上相邻，在播放顺序上两帧未必相邻)差别的方法，具体来说是描述前面一帧(相邻在这里表示在编码关系上的前面，在播放顺序上未必在当前帧前面)的每个小块怎样移动到当前帧中的某个位置去。

这种方法经常被视频压缩/视频编解码器用来减少视频序列中的空域冗余。

它也可以用来进行去交织(deinterlacing)的操作。

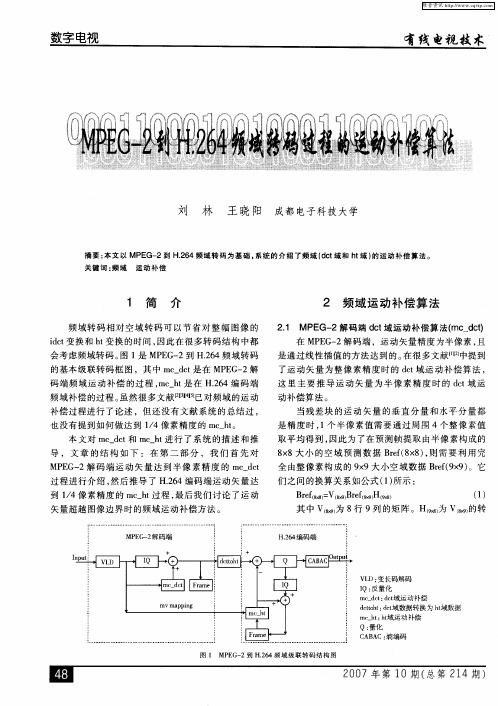

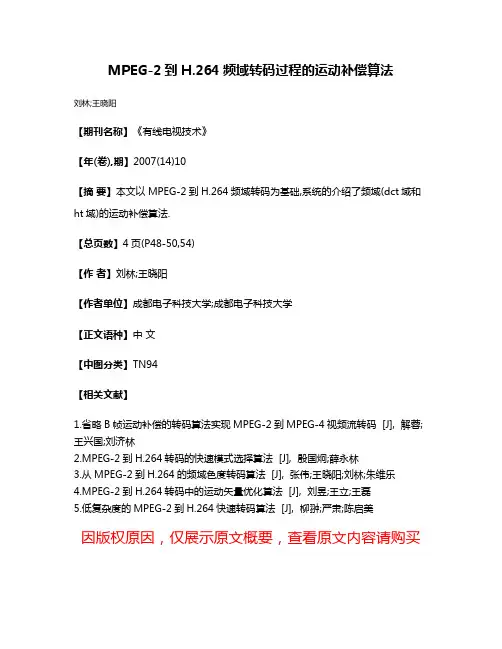

MPEG-2到H.264频域转码过程的运动补偿算法
刘林;王晓阳
【期刊名称】《有线电视技术》
【年(卷),期】2007(14)10
【摘要】本文以MPEG-2到H.264频域转码为基础,系统的介绍了频域(dct域和ht域)的运动补偿算法.
【总页数】4页(P48-50,54)
【作者】刘林;王晓阳
【作者单位】成都电子科技大学;成都电子科技大学
【正文语种】中文
【中图分类】TN94
【相关文献】
1.省略B帧运动补偿的转码算法实现MPEG-2到MPEG-4视频流转码 [J], 解蓉;王兴国;刘济林
2.MPEG-2到H.264转码的快速模式选择算法 [J], 殷国炯;薛永林
3.从MPEG-2到H.264的频域色度转码算法 [J], 张伟;王晓阳;刘林;朱维乐
4.MPEG-2到H.264转码中的运动矢量优化算法 [J], 刘昱;王立;王磊
5.低复杂度的MPEG-2到H.264快速转码算法 [J], 柳翀;严肃;陈启美
因版权原因，仅展示原文概要，查看原文内容请购买。

运动补偿帧差法运动补偿帧差法是一种用于视频压缩和图像处理的技术，旨在通过预测和补偿帧之间的运动来提高视频质量。

本文将介绍运动补偿帧差法的原理和应用，并讨论其优点和局限性。

1. 概述在视频压缩中，为了减少数据量，可以通过丢弃一些帧来降低带宽要求。

但是，随着帧数的减少，视频的流畅度和细节损失也会增加。

运动补偿帧差法通过对连续帧进行分析，提取图像中物体的运动信息，并利用该信息对当前帧进行预测和补偿，从而减少帧之间的冗余信息，优化视频质量。

2. 运动补偿法的原理运动补偿法的核心是利用帧差计算物体在连续帧之间的位移。

具体步骤如下：步骤一：对相邻的两个帧进行灰度处理，将彩色图像转化为灰度图像。

步骤二：对两个灰度图像进行差分计算，得到帧差图像。

步骤三：对帧差图像进行阈值处理，得到二值图像。

步骤四：对二值图像进行形态学处理，去除噪声。

步骤五：利用连通区域分析，提取物体的位置和运动信息。

步骤六：对当前帧进行预测和补偿。

3. 运动补偿法的应用运动补偿帧差法广泛应用于视频压缩和图像处理领域。

其中，最典型的应用是在视频编码标准中的运动补偿技术。

通过对帧之间的运动进行建模和预测，可以大大降低视频的数据量，提高编码效率。

此外，运动补偿帧差法还被用于视频编辑、视频增强和视频监控等领域。

4. 运动补偿法的优点运动补偿帧差法具有以下几个优点：1) 压缩效率高：通过利用运动信息进行预测和补偿，可以显著减少帧之间的冗余信息，提高压缩效率。

2) 视频质量好：通过运动补偿，可以减少图像的畸变和噪声，提高视频的清晰度和细节还原能力。

3) 节省存储空间：相对于其他压缩算法，运动补偿帧差法可以在不明显降低视频质量的情况下，减少存储空间的占用。

5. 运动补偿法的局限性尽管运动补偿帧差法具有很多优点，但也存在一些局限性：1) 复杂度较高：运动补偿算法需要对连续帧进行分析和计算，计算量大，且对硬件要求较高。

2) 运动估计误差：由于物体的运动具有不确定性和复杂性，运动补偿算法可能存在运动估计误差，导致补偿和预测的不准确。

图像编码中的运动补偿技术解析在数字图像和视频编码领域，运动补偿是一项非常关键的技术。

其主要目的是利用视频序列中帧间的相关性来消除冗余信息，以实现高效的压缩和传输。

本文将对图像编码中的运动补偿技术进行解析，探讨其原理和应用。

一、什么是运动补偿技术运动补偿技术是指根据图像序列中相邻帧之间的运动信息，将当前帧的像素值表示为参考帧像素值与运动矢量的组合。

该技术通过利用图像间的像素相关性来减少编码时的冗余，从而提高压缩效率。

具体来说，运动补偿技术可以分为全局运动补偿和局部运动补偿两种。

全局运动补偿是指在整个图像中寻找相似的区域，并将其作为参考帧。

这种方法常用于序列中无明显运动的静态图像，如视频通信中背景不变的场景。

通过将当前帧与参考帧进行比较，并计算得到的运动矢量，可以获得差异信息，从而进行编码。

局部运动补偿则是在图像中根据像素的周围上下文来寻找最佳匹配块，并将其作为参考帧。

这种方法常用于序列中包含大量运动的场景，如体育比赛、电影等。

通过将当前帧与参考帧进行比较，并计算得到的运动矢量，可以获得像素的位移信息，从而进行编码。

二、运动估计与补偿的原理运动补偿技术的实现离不开两个关键步骤：运动估计和运动补偿。

运动估计的任务是在参考帧中找到与当前帧最相似的区域，并计算运动矢量。

而运动补偿则是利用运动矢量和参考帧像素值来还原当前帧。

运动估计通常使用的方法包括全搜索法、三步搜索法、块匹配算法等。

其中，全搜索法是一种简单但计算量较大的方法，它对于每个像素点都进行遍历搜索，找到最小的误差值作为运动矢量。

而三步搜索法则是在全搜索法的基础上，通过缩小搜索范围、采用更细粒度的搜索方式来提高运算速度。

块匹配算法则是将图像划分为块，通过比较块之间的像素值差异来寻找最佳匹配。

运动补偿的过程实际上是将当前帧像素值表示为参考帧像素值与运动矢量的组合。

简单来说，利用运动矢量将参考帧中与当前帧相对应位置的像素值复制到当前帧中，即可实现运动补偿。

北京海尔集成电路设计有限公司MPEG-2 标准介绍关于MPEG-2应用范围高清晰度电视（HDTV）、DVD、广播电视及其相关产品（机顶盒）等。

数字电视领域的应用加速了它的应用、成熟和发展。

特点由于采用可降低数码率、提高传输效率的信源编码，所以可用相对较少的存储空间来存储视、音频信息，并能较好的恢复。

所支持的图像分辩率最高。

支持包括高速体育运动在内的活动图像。

所支持的应用最为广泛，包括：◆存储媒体中的DVD◆广播电视中的数字广播电视和HDTV◆可应用于交互式（端对端）的点播视频(VOD)和准点播视频(NVOD)能够适配于ATM这种新兴的宽带通信网。

MPEG-2标准简介MPEG-2标准目前分为9个部分，统称为ISO/IEC13818国际标准。

1.系统（13818-1 System）：描述多个视频，音频和数据基本码流合成传输码流和节目码流的方式。

2.视频（13818-2 Video）：描述视频编码方法。

3.音频（13818-3 Audio）：描述音频编码方法。

4.符合测试（13818-4 Compliance）：描述测试一个编码码流是否符合MPEG-2码流的方法。

5.软件（13818-5 Software）：描述了MPEG-2标准的第一、二、三部分的软件实现方法。

6.数字存储媒体-命令与控制（13818-6 DSM-CC）：描述交互式多媒体网络中服务器与用户间的会话信令集。

7.第七部分规定不与MPEG-1音频反向兼容的多通道音频编码。

8.第八部分现已停止。

9.第九部分规定了传送码流的实时接口。

前6个部分均已获得通过，成为正式的国际标准，并在数字电视等领域中得到了广泛的实际应用。

语法概念：类与级类(Profiles)按所使用的编码工具的集合分成五个类◆简单类(SimpleProfile)◆主类(MainProfile)◆信噪比可分级类(SNRScalableProfile)◆空间可分级类(SpatiallyScalableProfile)◆高级类（HighProfile）级(Levels)按编码图像的分辨率分成四个级级输入图像格式图像宽高比应用范围低级(LowLevel)352x240x30主级(MainLevel)720×480×30高级1440（High-1440）1440×1080×304:3HDTV高级（HighLevel）1920×1080×30 16:9应用组合“级”与“类”的关系类规定了可以使用哪些语法元素及如何使用————通用性级规定了这些语法元素的取值范围————特殊性组合级与类的组合：构成MPEG-2视频编码标准在某种特定应用下的子集。

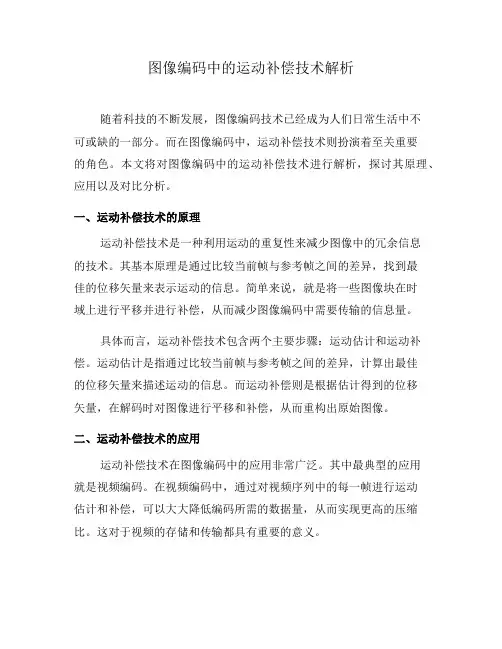

图像编码中的运动补偿技术解析随着科技的不断发展，图像编码技术已经成为人们日常生活中不可或缺的一部分。

而在图像编码中，运动补偿技术则扮演着至关重要的角色。

本文将对图像编码中的运动补偿技术进行解析，探讨其原理、应用以及对比分析。

一、运动补偿技术的原理运动补偿技术是一种利用运动的重复性来减少图像中的冗余信息的技术。

其基本原理是通过比较当前帧与参考帧之间的差异，找到最佳的位移矢量来表示运动的信息。

简单来说，就是将一些图像块在时域上进行平移并进行补偿，从而减少图像编码中需要传输的信息量。

具体而言，运动补偿技术包含两个主要步骤：运动估计和运动补偿。

运动估计是指通过比较当前帧与参考帧之间的差异，计算出最佳的位移矢量来描述运动的信息。

而运动补偿则是根据估计得到的位移矢量，在解码时对图像进行平移和补偿，从而重构出原始图像。

二、运动补偿技术的应用运动补偿技术在图像编码中的应用非常广泛。

其中最典型的应用就是视频编码。

在视频编码中，通过对视频序列中的每一帧进行运动估计和补偿，可以大大降低编码所需的数据量，从而实现更高的压缩比。

这对于视频的存储和传输都具有重要的意义。

此外，运动补偿技术还可以应用在图像压缩、视频会议和流媒体等方面。

通过对图像中重复出现的纹理、边缘等进行运动补偿，可以减少编码所需的数据量，并提高整体编码效率。

尤其在网络传输中，减少数据量意味着能够更快地传输图像或视频，提高用户体验。

三、运动补偿技术的优势和对比分析相较于其他无损压缩技术，运动补偿技术有着明显的优势。

首先，它可以显著降低编码所需的数据量，从而实现更高效的压缩。

其次，运动补偿技术在保持图像质量的同时，可以实现更低的编码延迟。

这对于实时传输和交互式通信非常重要。

然而，运动补偿技术也存在一些限制和挑战。

首先，由于运动估计和补偿是基于参考帧进行的，当图像变化较大或者参考帧不足时，运动补偿的效果可能会不理想。

其次，运动补偿只适用于运动补偿假设成立的情况，对于静止或重复性较低的图像可能无法发挥作用。
