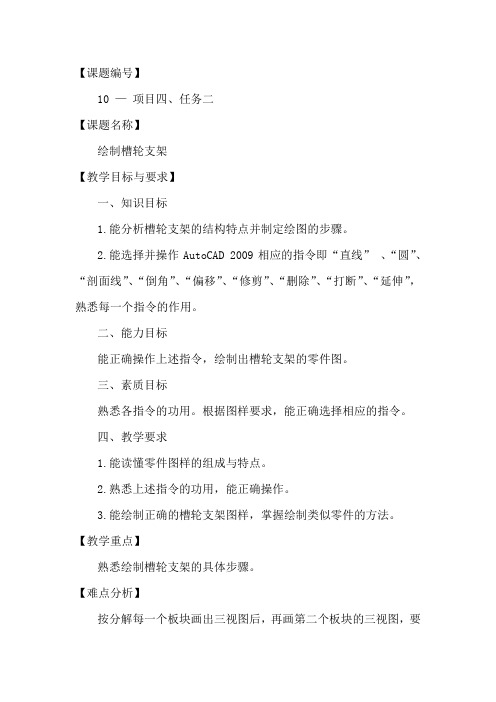

【课题编号】10 —项目四、任务二【课题名称】绘制槽轮支架【教学目标与要求】一、知识目标1.能分析槽轮支架的结构特点并制定绘图的步骤。
2.能选择并操作AutoCAD 2009相应的指令即“直线”、“圆”、“剖面线”、“倒角”、“偏移”、“修剪”、“删除”、“打断”、“延伸”，熟悉每一个指令的作用。
二、能力目标能正确操作上述指令，绘制出槽轮支架的零件图。
三、素质目标熟悉各指令的功用。
根据图样要求，能正确选择相应的指令。
四、教学要求1.能读懂零件图样的组成与特点。
2.熟悉上述指令的功用，能正确操作。
3.能绘制正确的槽轮支架图样，掌握绘制类似零件的方法。
【教学重点】熟悉绘制槽轮支架的具体步骤。
【难点分析】按分解每一个板块画出三视图后，再画第二个板块的三视图，要求严格认真执行操作步骤。
【分析学生】画图步骤很繁琐，但不难，要养成认真、细致耐心的作图习惯，切勿急躁，急于求成。
【教学思路设计】先讲后练，边讲边示范，学生实践，老师指导【教学安排】2学时【教学过程】一、分析图样如图4-33所示的槽轮支架，由基本三个视图组成，左视图采用全剖视图。
该零件可视为由三个板状体和带有螺纹的两个圆柱体组成。
长为120mm，宽为150mm，高为170mm。
板厚为10mm，槽轮孔为80mm，外圆柱直径为100mm，中间部分为一个50mm宽的通槽。
二、绘图工艺分析1.画中心线、定位线，用“直线”、“倒角”——绘底板120×150。
2.用“直线”、“倒角”——绘两块竖板160×100。
3.用“圆”“直线”——绘两圆柱Φ100。
4.先画主视图和左视图上M5螺纹孔，后画主视图和俯视图的Φ15通孔。
5.用“图案填充”——画左视图的剖面线。
三、槽轮支架绘制操作步骤1.启动AutoCAD 2009，设置绘图环境。
激活状态栏上的“极轴追踪”、“对象捕捉”、和“对象捕捉追踪”功能。
设增量角度为90°，捕捉方式为端点、交点，正交方向为捕捉追踪。
职业技术学院教师授课教案20 /20 学年第学期课程机械CAD/CAM教学内容讲授新课：支架的造型一、学习本课程的目的和任务通过学习支架的造型，继续熟练通过拉伸指令生成实体的造型方法，学会打孔指令，并具有针对零件合理制定造型步骤的能力。
二、本课程的主要内容和基本要求依据给出的条件，完成如图4-4-1所示支架的实体造型。
图4-4-1支架的造型步骤见表4-4-1。
表4-4-1三、本课程的学习方法1．不断地“由物想图”和“由图想物”，既要想象构思物体的形状，又要思考作图的投影规律，逐步提高空间想象和思维能力。
2．学与练相结合，读图与画图相结合，通过画图促进读图能力的培养。
3．要重视实践，树立理论联系实际的学风。
培养良好的工程意识和工程素质。
四、新知识点1.创建相对基准平面NX 提供如下几种方法来创建相对基准平面。
（1）在一距离上偏置平行：从一平面或现有基准平面偏置来建立一基准平面。
（2）在表面或平面中心：在两平行表面或基准平面的中心建立一基准平面。
（3）过一圆柱的轴：通过一圆柱、圆锥、圆环或旋转特征的临时轴建立一基准平面。
（4）与表面或基准平面成一角度建立一个基准平面。
1.绘制底座2.绘制辅助线及基准平面3.绘制草图4.拉伸实体5.隐藏辅助线（5）相切圆柱表面建立一基准平面。
（6）过3点建立一个基准平面。
点可以是一个边缘的端点或中点。
（7）过曲线上一点建立一基准平面。
曲线可以是草图曲线、边缘或其他类型的曲线。
（8）过一点并在指定的方向上建立基准平面。
选择一个点，系统推断一个方向建立基准平面。
点击【基准平面】指令，弹出【基准平面】对话框如图4-4-2所示，类型下拉菜单如图4-4-3所示。
图4-4-2 图4-4-32.创建相对基准轴NX提供如下几种方法来创建相对基准轴。
（1）过两点。
（2）过一条边。
（3）过一个圆柱、圆锥、圆环或旋转特征轴。
（4）两个平面或基准平面的脚线。
（5）过曲线上一点建立一个基准轴。
cad机械课程设计一、教学目标本课程的教学目标是使学生掌握AutoCAD机械设计的基本知识和技能，能够熟练运用AutoCAD软件进行简单的机械零件和装配图的绘制。
具体分为以下三个部分：1.知识目标：学生能够理解AutoCAD软件的基本操作界面、功能模块和绘图原理，掌握常用的绘图命令、编辑命令和标注命令，了解机械制图的基本规范和标准。
2.技能目标：学生能够熟练使用AutoCAD软件进行机械零件和装配图的绘制，能够独立完成简单的机械设计项目，提高学生的实际操作能力和解决问题的能力。
3.情感态度价值观目标：通过本课程的学习，使学生对机械设计产生浓厚的兴趣，培养学生的创新意识和团队合作精神，提高学生的专业素养和职业规划能力。
二、教学内容本课程的教学内容主要包括AutoCAD软件的基本操作、机械制图基础知识、机械零件和装配图的绘制方法。
具体安排如下：1.AutoCAD软件的基本操作：包括软件的启动和退出、界面布局和功能模块的认识、基本绘图命令和编辑命令的使用。
2.机械制图基础知识：包括机械制图的标准、图线和比例的运用、标注和文字说明的编写。
3.机械零件和装配图的绘制：包括轴类零件、齿轮类零件、螺纹类零件的绘制，以及简单装配图的绘制和布局。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：通过讲解AutoCAD软件的基本操作和机械制图基础知识，使学生掌握课程的基本概念和原理。
2.案例分析法：通过分析典型的机械设计案例，使学生了解机械设计的方法和技巧，提高学生的实际操作能力。
3.实验法：安排一定的实验课时，让学生亲自动手操作AutoCAD软件进行机械零件和装配图的绘制，培养学生的实际操作能力和解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用国内知名出版社出版的AutoCAD机械设计教材，作为学生学习的主要参考资料。
CAD/CAM课程设计说明书设计题目：托架零件课程名称：机械CAD/CAM专业：机械设计制造及其自动化班级：09机制三班学号：**************班号：05*名：***指导教师：任继文老师2012 年06 月20 日《CAD/CAM课程设计》任务书一、设计题目：支架零件的CAD/CAM设计二、设计目的CAD/CAM课程设计是开设《机械CAD/CAM》课程之后进行的一个实践性教学环节。
在系统学习CAD/CAM技术的基本原理、基本方法的基础上，着重培养学生借助计算机进行机械产品的设计、制造和系统集成的综合应用能力。
其目的：1）掌握产品的计算机辅助设计过程和方法，培养利用计算机进行结构设计的能力。
2）掌握零件的计算机辅助制造过程和方法，培养数控编程及加工仿真的能力。
3）通过应用PRO/ENGINEER，训练和提高CAD/CAM的基础技能。
三、设计任务本课程设计以某一具体的机械零件为设计对象（零件图见附图）。
主要设计任务：1、熟悉并掌握大型机械CAD/CAM软件PRO/ENGINEER的草绘模块、零件模块、制造模块及仿真模块的功能及建模原理。
2、进行零件的参数化功能定义、三维实体零件的特征造型、着色渲染、生成不同视图，最终完成零件的造型设计。
3、进行机床选择、刀具选择及加工参数设置，生成零件数控加工的相关文件。
如刀位数据文件、刀具清单和数控加工代码等。
并对零件进行加工仿真以检查设计结果是否正确合理。
4、编写课程设计说明书。
四、设计要求1、要求设计过程在计算机上完成。
2、设计说明书用计算机打印（B5纸，1万字左右）。
正文：宋体五号，单倍行距；页眉：宋体小五号，内容包括班级，姓名，“CAD/CAM课程设计说明书”字样；页脚：右下脚页码。
3、设计结果应包括：课程设计说明书（应包含设计任务书、设计思路、设计步骤、设计过程的说明和阶段结果。
附零件三维图、加工代码、零件原图纸等内容）4、严禁抄袭和请人代做，一经发现，成绩计为零分并上报教务处。
《机械制图与CAD基础》案例十二：支架表达方案教师布置案例任务，学生利用课下时间准备；其次进行案例分析，学生在课堂完成论证及分析结果；最后教师课堂完成点评或总结，学生课下完成案例相关作业进行巩固。
【案例任务】分组讨论4个问题：在完整、清晰表达内外结构情况下，采用哪些视图？视图上采用哪些表达方法？剖切位置如何确定？各种表达方案优缺点如何比较？【案例目的】掌握在完整、清晰表达内外结构情况下，视图数量少、作图简便的机件表达原则，具备基于形体分析的正确、完整、简便表达机件的能力。
【案例分析】(1)分析机件的结构形状特点通过形体分析可知，支架由以下三部分组成：下面的底板、上面的空心圆柱、中间的肋板，且该支架为左右对称的机件，其底板上有两个安装孔。
(2)选择主视图画图时，一般选取能最大程度反映机件形状特征和相对位置关系的投射方向作为主视图的投射方向，此外还应使零件上的主要轴线、主要平面平行于基本投影面。
通过分析比较，让支架的空心圆柱的端面平行于V面。
主视图采用局部剖，既表达了底板上安装孔的内部结构，又保留了肋板、空心圆柱、底板的外形。
(3)选择其他视图主视图确定之后，应根据机件的特点全面考虑所需要的其他视图，选择其他视图是为了补充表达主视图上尚未表达清楚的结构，此时应注意：1）应优先选用基本视图或在基本视图上作剖视。
2）所选择的每一视图都应有其表达重点，具有别的视图所不能取代的作用。
这样，可以避免不必要的重复，达到制图简便的目的。
根据形体分析，左视图采用全剖视图表达肋板部分实形及空心圆柱内部尚未表达清楚的结构；俯视图也采用全剖视图表达肋板横断面的实形。
【案例点评】各种表达方法都有自己的特点和适用范围，在绘制机件图样时，应根据机件的形状和结构特点，选用适当的表达方法。
在完整、清晰地表达机件各部分形状的前提下，力求制图简便。
同一机件有时不止有一种表达方案，各种方案均有其优缺点，只有多接触机件及各种生产图纸，并细心琢磨，才能正确、灵活地运用各种表达方法，把机件表达得较好。
序言本次机械加工工艺规程设计，是我们学完了机械制图、机械制造工艺学、工程材料、机械设计、CAD/CAM等专业基础课和主要专业课，又经过了上学期得机械设计课程设计之后，进行的又一次实践性环节，特别强调对机械制造工艺学和工程材料这两门课程的运用，同时也有对刀具和切屑的部分知识的综合，因此这是我们对以前所学各门课程的一次较为深入的综合总复习，同时还要对相关课外知识进行查阅和学习，也是一次对我们实际运用知识解决问题能力的练习。
我的设计题目是支架工艺规程设计，本次设计同时需要结合生产实习中学到的实践知识，并通过查找图册、手册等资料来解决工艺问题。
由于能力和经验所限，以及对知识掌握、熟悉程度以及综合运用还存在不足，因此在设计中难免会有考虑不周全或错误的地方，希望老师能够给予批评和指正。
目录任务介绍 (4)零件分析 (4)支架工艺规程设计 (5)1、确定支架毛坯的制造形式 (5)2、基准选择 (5)3、制定工艺路线 (6)4、机械加工余量、工序尺寸及毛坯尺寸的确定 (9)5、确定切削用量及基本工时 (11)小结 (22)参考文献 (23)任务1、对零件进行工艺分析；2、选择毛坯种类及制造方法，绘制毛坯图；3、制订零件的机械加工工艺过程，选择工序加工设备及工艺装备，确定各工序切削用量及工序尺寸工；4、填写工艺文件；5、撰写设计说明书。
零件分析1、零件的作用：设计做的零件支架位于车床的调节部位，起支撑、协调的作用。
本设计任务给定的零件支架即传递运动并保持其他零件正确工作方式，和保持互相之间的正确位置。
其对加工平面，加工孔，垂直度，等有一定的要求。
2、零件的工艺性分析和零件图的审查零件图（见附图）的主视图以工作位置放置，表达相互垂直的安装面、支撑肋、支撑孔以及夹紧用的螺孔等结构。
左视图主要表达其支架各个部分前后的相对位置及安装板的形状和工作部分的通孔等。
根据零件图可知，零件的整体精度要求除了重要端面和孔，其他端面和孔的要求并不很高。
《机械制图与CAD基础》案例十七：支架零件图分析教师布置案例任务，学生利用课下时间准备；其次进行案例分析，学生在课堂完成论证及分析结果；最后教师课堂完成点评或总结，学生课下完成案例相关作业进行巩固。
【案例任务】分组讨论5个问题：支架属于四类典型零件（轴套类、盘盖类、叉架类、箱体类）的那一类？这类零件的主要功能、用途是什么？这类零件的结构特点是什么？这类零件的表达特点是什么？这类零件的尺寸基准如何确定？【案例目的】认真分析零件的功能、结构特点、表达方法和尺寸标注，具备正确绘制和阅读叉架类零件的能力。
【案例分析】1.视图选择选择图示方向l作为支架主视图的投影方向，由于支架的加工位置变换较多，故主视图按照其工作时的位置摆放。
主视图采用阶梯剖，表达沉孔的结构。
俯视图用来表达外形、孔的位置及其他结构。
2.基准的选择支架在工作时以底面为基准进行安装，因此将底面作为高度方向上的主要基准，同时也是设计基准；以长度方向上的对称面作为长度方向的主要基准，以宽度方向上的对称面作为宽度方向上的主要基准，这两个基准都是工艺基准，选择他们作为主要基准有利于零件的加工和检测。
3.尺寸标注以长度方向基准直接标注出尺寸20、80、60，并以相应辅助基准标注出凸台和孔的尺寸及数量。
在宽度方向上，以主要基准标注出尺寸60、40、18、8、24。
以高度方向的基准标注出尺寸15、20、40；以尺寸20确定的辅助基准标注出孔深9；以尺寸15确定的辅助基准标注出另一孔深4.6,以40确定的辅助基准标注出尺寸φ10、φ5。
【案例点评】叉架类零件在选择主视图时,主要按形状特征和工作位置(或自然位置)确定,一般都需要两个以上的视图,且视图内一般用局部剖表示内部结构。
由于叉架类零件的某些结构形状不平行于基本投影面,需要采用斜视图、斜剖视等表达歪斜部分形状,用断面图表达连接部分的肋或臂；对于较小结构,还需采用局部放大图。
叉架类零件在标注尺寸时,长、宽、高三个方向的主要基准一般为孔的中心线(或轴线)、对称平面和较大的加工平面。
CAD支架零件图教案第一章：CAD支架零件图基础知识1.1 CAD简介1.2 支架零件图的概念1.3 CAD支架零件图的应用领域1.4 学习目标与内容安排第二章：CAD软件操作基础2.1 CAD软件的启动与界面认识2.2 文件操作与管理2.3 基本绘图与编辑命令2.4 坐标系与视图操作2.5 实践案例：绘制简单的支架零件图第三章：支架零件图的绘制技巧3.1 零件图的规范化表达3.2 常见支架零件的绘制方法3.3 绘制支架零件图的注意事项3.4 实践案例：绘制一个复杂的支架零件图第四章：CAD支架零件图的标注与注释4.1 标注的基本概念与类型4.2 标注的设置与样式4.3 标注的创建与编辑4.4 注释的使用与设置4.5 实践案例：为支架零件图添加标注与注释第五章：CAD支架零件图的打印与输出5.1 打印设置与参数5.2 输出格式与设备5.3 实践案例：打印与输出支架零件图第六章：支架零件图的详细绘制方法6.1 绘制螺纹零件6.2 绘制齿轮零件6.3 绘制轴承零件6.4 绘制弹簧零件6.5 实践案例：综合绘制复杂支架零件图第七章：CAD支架零件图的高级技巧7.1 使用图层管理7.2 运用块与组7.3 参数化设计7.4 动态块的应用7.5 实践案例：运用高级技巧优化支架零件图第八章：CAD支架零件图的检测与分析8.1 测量工具的使用8.2 标注对象的编辑与调整8.3 零件图的检查与修正8.4 结构分析与优化8.5 实践案例：检测与分析支架零件图第九章：CAD支架零件图的实际应用案例9.1 机械设计中的应用9.2 建筑设计与施工图中的应用9.3 电子电路图中的应用9.4 模具设计与制造中的应用9.5 实践案例：完成一个实际项目的支架零件图设计第十章：课程总结与拓展学习10.1 课程回顾与总结10.2 常见问题与解答10.3 拓展学习资源与推荐10.4 实战项目与训练10.5 实践案例：完成一个综合性的支架零件图设计项目第十一章：CAD支架零件图的协同设计与共享11.1 协同设计的基本概念11.2 利用CAD软件进行协同设计11.3 零件图的共享与分发11.4 实践案例：通过协同设计完成支架零件图的修改与优化第十二章：CAD支架零件图的轻量化与应用12.1 轻量化技术概述12.2 CAD软件的轻量化应用12.3 支架零件图的轻量化处理12.4 实践案例：将支架零件图进行轻量化处理以适用于移动端查看第十三章：CAD支架零件图的仿真与分析13.1 仿真分析的基本概念13.2 CAD软件中的仿真分析工具13.3 支架零件图的应力分析13.4 支架零件图的动力学分析13.5 实践案例：对支架零件图进行仿真分析以验证设计合理性第十四章：CAD支架零件图的工程实践应用14.1 工程实践的重要性14.2 CAD支架零件图在工程实践中的应用案例14.3 工程实践中的常见问题与解决方案14.4 实践案例：结合工程实践完成支架零件图的设计与制造第十五章：课程回顾与能力提升15.1 课程学习回顾15.2 能力提升与进阶学习建议15.3 实战项目的实施与评估15.4 持续学习与专业发展15.5 实践案例：制定个人能力提升计划，为未来的CAD支架零件图设计打下坚实基础重点和难点解析本文主要介绍了CAD支架零件图的设计和应用，包括基础知识、软件操作、绘制技巧、标注与注释、打印与输出等方面。
【课题编号】
12 —项目四、任务四
【课题名称】
支架零件图
【教学目标与要求】
一、知识目标
1.了解复杂支架的结构特点。
2.分析绘制复杂支架的工艺过程。
3.熟悉应用AutoCAD 2009软件绘制与支架零件图的操作步骤。
二、能力目标
能用AutoCAD 2009软件绘制支架零件图。
三、素质目标
掌握绘制复杂支架零件的操作步骤，培养认真、耐心、细致的学习作风。
四、教学要求
1.能够分析图样结构特点，选择相应的指令，指定绘图工艺过程。
2.能够操作AutoCAD 2009软件，正确绘制支架零件图。
【难点分析】
支架零件图形结构分析
【分析学生】
读懂支架零件图形结构，是画好支架零件图形的前提，所以要先帮助学生读懂支架零件图形结构，才能画出零件图。
【教学思路设计】
分析图样——制定绘图工艺——边讲边示范——学生实践，教师指导
【教学安排】
4学时
【教学过程】
一、分析图样
如图4-91所示的支架零件。
零件由三部分组成，左侧为支承轴转动的轴承孔，内孔直径为25mm，长55mm；右侧为固定自身的结构，为半圆柱形，圆柱半径为30mm，内孔半径为20mm；两侧有二个固定孔，直径为13mm；中间部分为连接肋板结构，成T型，宽30mm，高28mm，肋板厚6mm。
二、绘图工艺分析
1.先画好中心线和定位线。
2.绘空心圆柱体投影。
3.绘制圆筒剖切图形。
4.绘制空心半圆柱体。
5.绘制A向视图。
6.绘制连接肋板。
三、支架零件绘图操作步骤
1.启动AutoCAD 2009。
设置绘图环境。
激活“极轴追踪”、“对象捕捉”、“对象捕捉追踪”——设增量角
度为90°，捕捉方式为端点、交点，沿正交方向捕捉。
2.创建图层
创建“轮廓线”、“剖面线”、“细实线”、“细点画线”、“虚线”五个图层。
如图4-92所示。
3.画定位中心线
设“细点画线”为当前图层——单击“直线”，绘线段A、B各为80mm，线段C为180mm，如图4-93所示。
4.绘制空心圆柱体
（1）以A、B、C为基准——“偏移”、“修剪”画Φ40圆柱外轮廓，如图4-94所示。
（2）以“轮廓线”为当前图层——“偏移”绘制Φ25内孔——“倒角”画C1——“修剪”、“直线”完成内孔投影，如图4-95所示。
（3）用“偏移”、“修剪”绘Φ12凸台及M6螺纹孔，如图4-96所示。
5.绘制圆筒剖切图形
用“样条曲线”画剖切分界线；——“修剪”多余线段——“图案填充”剖面线，如图4-97所示。
6.绘制倾斜空心半圆柱体
（1）用“圆”绘制R30、R20圆弧——用“偏移”、“修剪”画出细节，如图4-98所示——再画二个对称R15，如图4-99所示。
（2）以Φ13中心线为基准——用“偏移”、“修剪”绘制Φ13圆孔——切换“细实线”为当前图层——关闭“对象捕捉”、“对象追踪”
——用“样条曲线”绘剖切区域分界线——修剪多余线段，如图4-100所示。
7.绘制A向视图
（1）画中心线A为90，B为80——用“构造线”从主视图画出投影线，如图4-101所示——以B为中心线基准；用“偏移“、”修剪“绘制半圆柱体，如图4-102所示。
（2）绘R15半圆径Φ13圆孔
切换“细点画线”为当前图层——用“对象捕捉”、“对象追踪”绘圆孔的中心线——用“圆”画R15、 R13两圆——用“直线”、“偏移”画细节——用“圆角”画R5圆角，如图4-103所示。
（3）用“旋转”把轮廓A、B逆时针旋转45°，如图4-104所示。
8.绘制肋板
（1）在圆柱上方画外圆投影——偏移水平线向下15mm，得A点——用“构造线”作过A竖直投影线，如图4-105所示。
肋板和圆柱的相贯线在这条投影线上。
（2）用“偏移”、“修剪”画肋板投影，如图4-106所示。
9.用“直线”、“图案填充”绘肋板的移出断面图，如图4-107所示。
10.美化图形及合理布局视图，如图4-108所示。
四、实训
教材P132。
练习一～三
五、小结
1.支架结构较为复杂，可分为自身工作部分、支承部分和连接两部分的肋板。
2.肋板部分一般采用移出剖面表示，其余两部分大都采用局部剖视。
3.绘图时一般先画工作部分，后画支承部分，最后才是连接肋板。
