钢网架结构安装工程

本工程为某大型公共建筑，采用钢结构网架体系。

网架结构形式为平面网架，主要承重结构为钢网架，采用焊接球与螺栓球组合节点形式。

本工程总建筑面积约XX平方米，屋面最大跨度为XX米，矢高为XX米，总用钢量约为XX吨。

二、施工准备1. 施工人员：组织一支经验丰富的施工队伍，包括项目经理、技术负责人、质量管理人员、安全管理人员等。

2. 施工材料：根据设计图纸要求，采购相应规格的钢网架材料、焊接球、螺栓球、连接板等。

3. 施工设备：准备吊装设备、焊接设备、切割设备、测量设备等。

4. 施工方案：制定详细的施工方案，明确施工步骤、质量标准、安全措施等。

三、施工工艺1. 钢网架安装：（1）钢网架构件的预制：在工厂或预制场地，按照设计图纸和加工要求，对钢网架构件进行预制，确保构件的尺寸精度和焊接质量。

（2）钢网架构件的运输和堆放：将预制好的钢网架构件运输至施工现场，按照安装顺序和堆放要求，合理布置构件的堆放位置。

（3）钢网架构件的安装：采用单元吊装法结合移动组装平台高空组装法施工。

首先，在车间纵跨上搭设三套贝雷架组装平台，各布置一套。

然后，将钢网架构件吊装至平台上，进行组装。

2. 焊接和验收：（1）焊接：钢网架构件安装完成后，进行焊接作业。

焊接要遵循焊接工艺规范，保证焊缝质量。

（2）验收：焊接完成后，进行整体验收，检查各项指标是否符合设计要求。

四、施工进度计划1. 钢网架安装工期：XX天。

2. 焊接和验收工期：XX天。

3. 总工期：XX天。

五、安全措施1. 施工现场安全防护：设置安全警示标志、安全通道、安全网等。

2. 机械设备安全操作：确保机械设备操作人员具备相应的操作资格，严格遵守操作规程。

3. 高空作业安全：高空作业人员必须佩戴安全带、安全帽等防护用品，严格遵守高空作业安全规程。

4. 焊接作业安全：焊接作业人员必须佩戴防护眼镜、防护手套等防护用品，严格遵守焊接作业安全规程。

六、质量保证措施1. 施工人员培训：对施工人员进行专业技能培训，提高施工质量。

网架安装施工方案一、施工工艺流程施工准备→放线定位→搭设拼装脚手架→搁置可调支托、下弦球→调整下弦球标高→组装下弦→组装中层弦杆及腹杆→组装上弦、腹杆→紧固→校正→涂漆→验收。

二、施工准备：1．螺栓球节点网架安装采用滑移脚手架高空散装的施工方法，要求场地整齐，平整坚实，为保证在雨季正常施工，场地应有可靠的排水措施。

2．土建单位应用水平仪将土建支承面上网架予埋板的相对标高全部测出标示在平面图纸相应的位置处，并将此数据图提供给工程监理和网架安装工程师，作为安装和对各支承点复测验收的依据。

土建单位应按网架安装规范要求提供给合格的网架支承面。

3．开工前须组织人员勘察现场，复合轴线尺寸及预埋件的标高、平面位移是否符合设计要求。

4．保证水、电道路的三通，应确保构件运输到位的道路畅通。

5．安装前应熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。

6．运至现场的构件必须按指定地点堆放。

7．所有安装工具、机具应按技术要求配齐，安装所用的垫铁、焊条必须准备齐全。

三、施工方法综述：本钢网架工程为螺栓球节点网架。

结合本工程网架的特点，网架安装均采用：脚手架平台高空散装法。

安装顺序：搭设如图示阴影部分少量脚手架平台，安装阴影部分网架并精确调整网架轴线耬依次按照箭头方向滑移脚手架平台、安装网架。

轴至轴，见下图示起步区→Ⅰ→Ⅱ→Ⅲ→Ⅳ→Ⅴ→→→→→→→施工方向：ⅠꆒⅡ→Ⅲ→Ⅳ→Ⅴ根据本工程网架跨度大，采用螺栓球节点的实际情통，为控制并防止网架安装过程中所出现的挠度过的现象，网架的安装拟采用：脚手架高空散装法。

该安装方法的优点：网架安装时受力合理、施工安全可靠；施工速度快，工期短；脚手架平台可兼做屋面板的施工平台，一台多用。

四、螺栓球节点网架拼装工艺网架安装前，对支承面标高、轴线进行认真复核，做好图示记录。

对照发货清单及安装图对进入现场的部件进行清点，然后根据网架安装的先后顺序组织上料，在工作平台上配料，然后拼三角架，推三脚架进行网架拼装。

钢网架安装施工方案钢网架安装施工方案一、工程项目背景随着现代建筑技术的发展，钢结构作为一种轻质高强材料，被广泛应用于建筑行业。

钢网架作为钢结构的一种，具有结构轻巧、安装方便、经济实用等优点，在建筑屋顶、大跨度空间等区域得到广泛应用。

本项目为某建筑工程的钢网架安装施工方案。

二、施工目标1. 确保施工安全，保护人员和设备的安全。

2. 确保施工质量，确保钢网架的稳定可靠。

3. 合理优化施工流程，提高施工效率，尽快完成工程。

三、施工准备1. 购买所需的钢管、连接件等材料，确保材料质量符合国家标准。

2. 聘请具有经验丰富的工程师和技术人员进行施工，并制定详细施工方案。

3. 安排好施工队伍，确保人员到位。

四、施工步骤1. 布置现场：确认钢网架的安装位置，进行布置现场，确保施工的顺利进行。

布置现场需要保持整洁、安全。

2. 搭设脚手架：为了便于施工人员进行操作，需要搭设脚手架。

脚手架应坚固稳定，确保施工的安全。

3. 加工钢管：根据设计图纸进行钢管的加工。

加工过程中需要检查钢管的质量，确保没有划伤、变形等问题。

4. 钢管的连接：使用合适的连接件将钢管进行连接，确保连接牢固、稳定。

连接件应符合国家标准，并经过质量检查。

5. 安装钢网架：根据设计图纸将连接好的钢管进行组装，并按照一定的步骤进行安装。

安装过程中需要进行现场检查，确保安装的质量。

6. 固定钢网架：将安装好的钢网架固定在建筑物上，确保稳定性。

固定方式可以采用螺栓连接、焊接等方式。

7. 施工检查：施工完成后，进行施工检查。

确保施工质量符合要求，没有遗漏。

五、施工安全措施1. 施工人员必须佩戴安全帽、安全鞋等个人防护装备，严禁在高空作业时未加防护措施。

2. 施工现场周边需要设置警示牌，明确施工区域，确保施工区域的安全。

3. 施工人员应经过专业培训，并具备相关证书，确保能够熟练操作，防止事故的发生。

六、工期及预算本工程的预计施工周期为30天，预算为100万元，具体以实际施工情况为准。

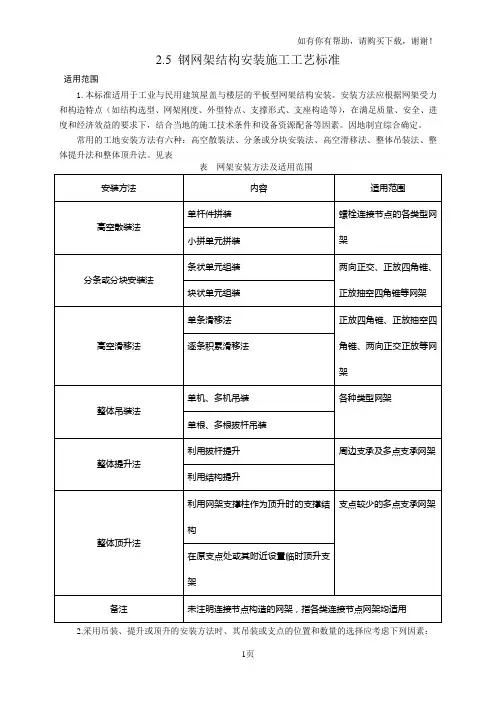

2.5 钢网架结构安装施工工艺标准适用范围1.本标准适用于工业与民用建筑屋盖与楼层的平板型网架结构安装。

安装方法应根据网架受力和构造特点（如结构选型、网架刚度、外型特点、支撑形式、支座构造等），在满足质量、安全、进度和经济效益的要求下，结合当地的施工技术条件和设备资源配备等因素。

因地制宜综合确定。

常用的工地安装方法有六种：高空散装法、分条或分块安装法、高空滑移法、整体吊装法、整体提升法和整体顶升法。

见表2.采用吊装、提升或顶升的安装方法时、其吊装或支点的位置和数量的选择应考虑下列因素：1）宜与网架结构使用时的受力状况相接近。

2）吊点或支点的最大受力不应大于起重设备的负荷能力3）各起重设备的负荷宜接近。

3.安装方法确定后，施工单位应会同设计单位按安装方法分别对网架的吊点（支点）受力、挠度、杆件内力、风荷载作用下提升或顶升时支承柱的稳定性和风荷载作用下的网架的水平推力等项进行验算，必要时应采取加固措施。

编制参考标准及规范《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《网架结构设计与施工规程》JGJ7-199上海市标准《网架结构技术规程》DBJ08-52《建筑钢结构焊接技术规程》JGJ81-2002《钢网架螺栓球节点》JGJ75.1《钢网架焊接球节点》JGJ75.2《钢焊缝手工超声波探伤方法和探伤结果的分级》GB11345《钢网架焊接球节点焊缝超声波探伤质量分级方法》JG/T3034.1《钢网架螺栓球节点用高强度螺栓》GB/T16939-1997。

2.5.2 术语、符号详见网架结构拼装施工工艺标准1.2.2.5.3 基本规定详见网架结构拼装施工工艺标准当钢结构工程施工质量不符合《钢结构工程施工质量验收规范》GB50205-2001要求时，应按其规定进行处理：1.经返工重做或更换构（配）件的检验批，应重新进行验收；2.经有资质的检测单位检测鉴定能够达到设计要求的检验批，应予以验收；3.经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算认可能够满足结构安全和使用功能的检验批，可予以验收；4.经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按处理技术方案和协商文件进行验收。

一、工程概况本工程为钢网架工程，位于XXX项目施工现场，主要包括钢网架结构的设计、制作、运输、安装和调试等工作。

钢网架结构形式为XXX，跨度为XXX米，高度为XXX米，面积为XXX平方米。

工程采用的材料为Q235B钢材，连接方式为高强度螺栓连接。

二、施工目标1. 质量标准：合格，符合《钢结构设计标准》GB 50017-2017和《钢结构工程施工质量验收规范》GB 50205-2020的要求。

2. 工期目标：自现场具备施工条件进场后30天内完成钢网架结构的安装工作。

3. 安全目标：杜绝死亡事故及重伤事故，确保施工现场人员安全。

三、施工方法及步骤1. 施工准备（1）根据设计图纸和现场实际情况，编制详细的施工方案和施工进度计划。

（2）组织施工人员学习施工方案和安全操作规程，进行技术培训和安全教育。

（3）准备施工所需的各种材料、设备和工具，确保施工顺利进行。

（4）对施工现场进行清理和平整，设置安全防护措施，确保施工安全。

2. 钢网架制作（1）根据设计图纸，进行钢网架的深化设计，包括杆件尺寸、连接节点等。

（2）在工厂内进行钢网架杆件的加工和制作，包括切割、焊接、校正等。

（3）对制作完成的钢网架进行质量检验，确保符合设计要求。

3. 钢网架运输（1）根据钢网架的尺寸和重量，选择合适的运输车辆和运输路线。

（2）在运输过程中，采取措施保证钢网架的稳定性和安全性，防止变形和损坏。

4. 钢网架安装（1）根据施工方案，采用高空散装法进行钢网架的安装。

（2）在施工现场设置脚手架和操作平台，确保施工人员的安全。

（3）按照施工方案和施工进度计划，逐个区域、逐个柱距进行钢网架的安装。

（4）在安装过程中，严格控制钢网架的轴线位置和安装精度，确保符合设计要求。

（5）在钢网架安装完成后，进行高强度螺栓的连接和紧固，确保连接牢固。

5. 钢网架调试（1）在钢网架安装完成后，进行整体调整，包括轴线位置、标高、水平度等。

（2）对钢网架的连接节点进行检测，确保连接牢固可靠。

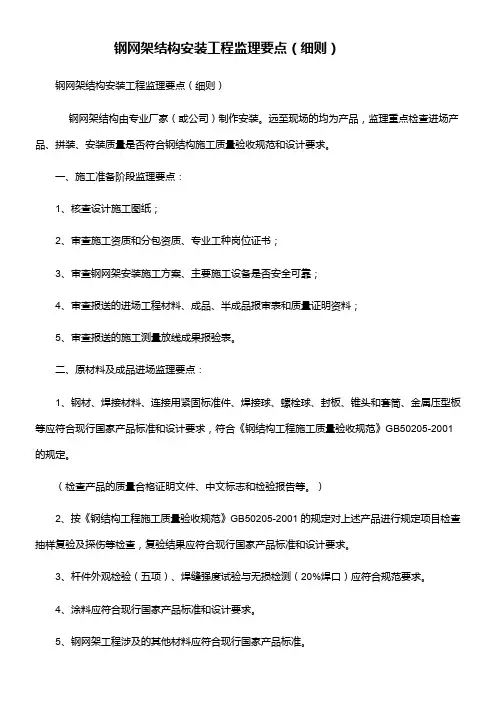

钢网架结构安装工程监理要点（细则）钢网架结构安装工程监理要点（细则）钢网架结构由专业厂家（或公司）制作安装。

远至现场的均为产品，监理重点检查进场产品、拼装、安装质量是否符合钢结构施工质量验收规范和设计要求。

一、施工准备阶段监理要点：1、核查设计施工图纸；2、审查施工资质和分包资质、专业工种岗位证书；3、审查钢网架安装施工方案、主要施工设备是否安全可靠；4、审查报送的进场工程材料、成品、半成品报审表和质量证明资料；5、审查报送的施工测量放线成果报验表。

二、原材料及成品进场监理要点：1、钢材、焊接材料、连接用紧固标准件、焊接球、螺栓球、封板、锥头和套筒、金属压型板等应符合现行国家产品标准和设计要求，符合《钢结构工程施工质量验收规范》GB50205-2001的规定。

（检查产品的质量合格证明文件、中文标志和检验报告等。

）2、按《钢结构工程施工质量验收规范》GB50205-2001的规定对上述产品进行规定项目检查抽样复验及探伤等检查，复验结果应符合现行国家产品标准和设计要求。

3、杆件外观检验（五项）、焊缝强度试验与无损检测（20%焊口）应符合规范要求。

4、涂料应符合现行国家产品标准和设计要求。

5、钢网架工程涉及的其他材料应符合现行国家产品标准。

6、对焊接球节点做钢管与球焊接试件，进行单向轴心受拉和受压的承载力试验；对螺栓球节点，对成品球最大螺栓孔的螺纹进行抗拉强度试验等应符合要求。

7、对高强度螺栓一般做机械性能试验（强度、硬度、断面收缩率；对球、封板、锥头、套筒一般做化学成分分析）。

三、钢网架结构安装监理要点：1、安装前检查网架支座定位轴线，支座锚栓的规格、位置，支承面顶板的位置、标高、水平度应符合规范要求。

平整度标高不符合要求时，必须用钢板垫平。

2、安装时，支承结构砼强度必须达到设计要求。

3、网架安装定位时，根据网架形状在连接板上划线，划线同轴线重合，连接板定位时须用水平尺调平连接板。

4、安装前，对杆件要检查，杆件不应有初弯曲。

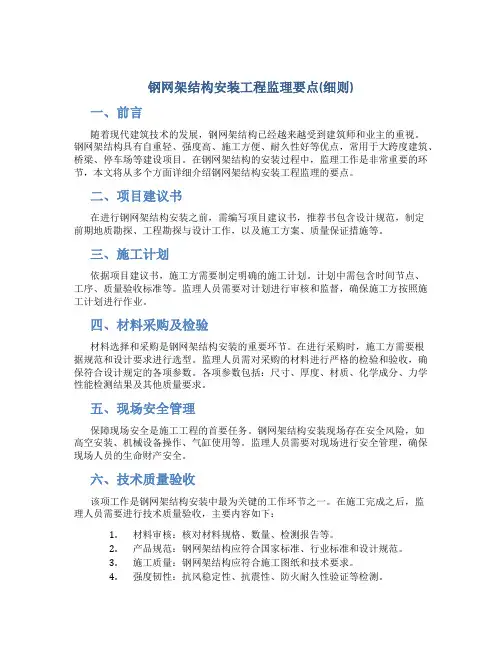

钢网架结构安装工程监理要点(细则)一、前言随着现代建筑技术的发展，钢网架结构已经越来越受到建筑师和业主的重视。

钢网架结构具有自重轻、强度高、施工方便、耐久性好等优点，常用于大跨度建筑、桥梁、停车场等建设项目。

在钢网架结构的安装过程中，监理工作是非常重要的环节，本文将从多个方面详细介绍钢网架结构安装工程监理的要点。

二、项目建议书在进行钢网架结构安装之前，需编写项目建议书，推荐书包含设计规范，制定前期地质勘探、工程勘探与设计工作，以及施工方案、质量保证措施等。

三、施工计划依据项目建议书，施工方需要制定明确的施工计划。

计划中需包含时间节点、工序、质量验收标准等。

监理人员需要对计划进行审核和监督，确保施工方按照施工计划进行作业。

四、材料采购及检验材料选择和采购是钢网架结构安装的重要环节。

在进行采购时，施工方需要根据规范和设计要求进行选型。

监理人员需对采购的材料进行严格的检验和验收，确保符合设计规定的各项参数。

各项参数包括：尺寸、厚度、材质、化学成分、力学性能检测结果及其他质量要求。

五、现场安全管理保障现场安全是施工工程的首要任务。

钢网架结构安装现场存在安全风险，如高空安装、机械设备操作、气缸使用等。

监理人员需要对现场进行安全管理，确保现场人员的生命财产安全。

六、技术质量验收该项工作是钢网架结构安装中最为关键的工作环节之一。

在施工完成之后，监理人员需要进行技术质量验收，主要内容如下：1.材料审核：核对材料规格、数量、检测报告等。

2.产品规范：钢网架结构应符合国家标准、行业标准和设计规范。

3.施工质量：钢网架结构应符合施工图纸和技术要求。

4.强度韧性：抗风稳定性、抗震性、防火耐久性验证等检测。

七、工程收尾钢网架结构的收尾工作非常重要，包括结构面外观处理、验收报告编制、施工污染治理等。

在收尾工作中，监理人员需要对工程进行全方位的检查和验收，确保工程收尾工作完美结束。

钢网架结构安装工程监理是非常重要的环节，对项目最终的成品质量和安全性起着不可忽视的作用。

钢网架安装工程施工方案一、钢网架制作1、材料准备杆件、封板、锥头、套筒为Q235或16Mn钢，实心螺栓球为45号钢，螺栓、销子或螺钉为40Cr、40B、20MnTiB钢，所用材料应具有质量证明及验收报告，钢球须打上工号，所有焊件应编焊工工号。

制作所用的材料必须符合设计要求。

2、螺栓球节点的制作（1）、螺栓球节点不得有裂纹，螺栓球的毛坯加工选用模锻球质量好，工效高，成本低，为确保螺栓球的精度，应预先加工一个高精度的分度夹具，用分度夹具生产工件成本的精度为分度夹具本身精度的1/3，制造夹具时要尽可能提高其精度保证节点的精度和互换性。

（2）、螺栓球在车床上加工时，先加工平面螺孔，再用分度夹具加工斜孔，各螺孔螺纹尺寸应符合《普通螺纹基本尺寸》（GB196）粗牙螺纹的规定，螺纹公差应符合《普通螺纹公差与配合》（GB196）粗牙螺纹的规定。

螺孔角度的测量可用测量芯棒、高度尺、分度头等配合进行。

网壳杆件制作应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的规定。

3、杆件的制作（1）、网架杆件制作应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的规定。

（2）、螺栓球节点的钢管杆件下料用切割机，倒角用车床。

杆件制作误差±1mm，杆件轴线不平直度允许偏差L/1000且不大于5mm，封板或锥头与钢管轴线垂直度允许偏差控制在允许范围内。

（3）、杆件下料制作时，应绘制杆件布置图并标注杆件的编号、型号。

杆件涂装后应重新标注。

（4）、钢网架各构件制作完应涂二遍红丹防锈漆。

二、钢网架的运输（1）、网架各构件选用汽车半挂运输，钢网架杆件按型号、长短分层堆放，每层用50×100的木方垫好，并用综绳捆扎牢固。

（2）、在施工现场杆件用25t吊车卸车，对球节点和短杆件用人工卸车。

三、钢网架的安装由于该工程网架系螺栓球连接的网架结构，根据本工程网架结构特点宜采用地面散装法进行钢网架的安装。

SGBZ-0238钢网架结构拼装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收规范》 GB50205-20011、范围本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。

2、施工准备2.1材料：2.1.1钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。

2.1.2螺栓球、空心焊接球、加肋焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。

2.1.2.1螺栓球主控项目螺栓球及制造螺栓球节点所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。

检查数量:全数检查。

检验方法:检查产品的质量合格证明文件、中文标志及检验报告等。

螺栓球不得有过烧、裂纹及褶皱。

检查数量:每种规格抽查5%，且不应少于5只。

检验方法:用10倍放大镜观察和表面探伤。

一般项目螺栓球螺纹尺寸应符合现行国家标准《普通螺纹基本尺寸》GB196中粗牙螺纹的规定，螺纹公差必须符合现行国家标准《普通螺纹公差与配合》GB197中6H级精度的规定。

检查数量:每种规格抽查5%，且不应少于5只。

检验方法:用标准螺纹规。

螺栓球直径、圆度、相邻两螺栓孔中心线夹角等尺寸及允许偏差应符合GB50205-2001的规定。

检查数量:每一规格按数量抽查5%，且不应少于3个。

检验方法:用卡尺和分度头仪检查。

2.1.2.2拼装用高强度螺栓主控项目钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。

高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。

浅析钢结构网架工程的三种安装技术优缺点目前，钢结构网架工程安装有三个方法：1、高空散装法，需要搭设满堂脚手架；2、整体提升法。

3、高空滑移法，需要局部搭设满堂脚手架；下面跟大家浅析这三种方法的优缺点。

一、高空散装法要求施工区域下方搭设满堂红脚手架，在脚手架上满铺脚手板形成一个工作平台，施工人员在平台上完成安装作业。

施工人员在工作平台上将钢结构网架每个网格拼装成一个三角锥体后借助人力将三角锥体的网架小单元吊至网架安装部位，由安装工人将三角锥的三个顶端的高强螺栓逐个拧入螺栓球孔中，这样形成一个网格和一个网格空中拼接式，拼装到每个柱顶后，将支座校正后和预埋件焊接牢固直至网架整体封闭合拢。

缺点：搭设满堂脚手架使得工期会变长而且钢管材料耗费较多；优点：但是这种传统的安装方式大大地提升的施工人员安全保护力。

二、整体提升法是将钢结构网架整个在地面或者平台上拼装完毕，利用吊装机械垂直或水平吊装在需要安装的部位，最后进行调整和固定。

缺点：施工难度大，施工场地和吊装网架重量容易被限制；优点：由于是地面拼装和涂漆，施工质量高。

三、高空滑移法是可根据现场实际情况用可以移动的滑移脚手架代替满堂红脚手架。

用滑移脚手架施工每次拖移时应有专人指挥，专人观测，先试拖1～2m 后，对架子变形情况进行检查，确认无变形后方可正式拖移。

拖移定位后应对脚手架的变形惰况进行全面检查，确认无变形后方可使用，确保脚手架在施工过程中的安全可靠。

滑移的脚手架可以利用施工区域下方的吊车轨道移动，或者在脚手架上增加滑轮来移动。

缺点：需要长时间占用垂直运输机械，由于高空拼接难度较大，施工速度也会变慢；优点：大大节约了搭建满堂脚手架的时间和材料成本。

第1篇一、项目概述钢结构网架是一种新型的建筑结构体系，具有自重轻、强度高、刚度大、抗震性能好、施工速度快、安装简便、节能环保等优点，广泛应用于体育馆、展览馆、仓储库、飞机库、候机楼、车站、停车场、住宅等建筑中。

本方案针对某钢结构网架工程，详细阐述施工过程及注意事项。

二、工程概况1. 工程名称：某体育馆钢结构网架工程2. 工程地点：某市某区3. 结构形式：单层双向正交正放四角锥网架4. 网架跨度：60m×60m5. 网架高度：18m6. 结构材料：Q345B钢7. 施工周期：60天三、施工准备1. 技术准备- 熟悉施工图纸，了解设计意图和结构特点。

- 制定详细的施工方案，明确施工工艺和施工流程。

- 组织技术人员进行现场勘查，了解施工现场环境。

2. 人员准备- 组织施工队伍，明确各工种人员职责。

- 对施工人员进行技术培训和安全教育。

3. 材料准备- 钢结构材料：Q345B钢，包括H型钢、圆钢、角钢等。

- 钢筋材料：HRB400钢筋。

- 防腐材料：油漆、防锈剂等。

- 连接件：高强螺栓、焊条、焊药等。

4. 设备准备- 施工机械：吊车、切割机、电焊机、钻床、扳手、螺丝刀等。

- 测量仪器：水准仪、经纬仪、全站仪等。

四、施工工艺1. 基础施工- 按照设计图纸进行基础施工，确保基础平面尺寸和标高符合要求。

- 基础混凝土强度达到设计要求后，进行基础验收。

2. 柱子安装- 根据基础轴线，进行柱子定位。

- 使用吊车将柱子吊装至指定位置，进行临时固定。

- 检查柱子垂直度和标高，调整至符合要求。

3. 屋面梁安装- 根据柱子轴线，进行屋面梁定位。

- 使用吊车将屋面梁吊装至指定位置，进行临时固定。

- 检查屋面梁垂直度和标高，调整至符合要求。

4. 网架安装- 根据屋面梁轴线，进行网架安装。

- 使用吊车将网架单元吊装至指定位置，进行临时固定。

- 检查网架单元垂直度和标高，调整至符合要求。

5. 节点连接- 使用高强螺栓进行节点连接，确保连接强度和可靠性。

钢网架结构安装工程监理要点(细则)钢网架结构安装工程监理要点(细则)一、引言随着社会的不断发展和建筑行业的日趋繁荣，钢结构的应用范围也越来越广泛。

钢网架结构作为一种重要的建筑结构形式，具有重量轻、稳定性好等优势，被广泛应用于工业厂房、体育场馆等建筑领域。

然而，在钢网架结构安装过程中，监理工作显得尤为重要。

本文将就钢网架结构安装工程监理的要点进行探讨。

二、施工前的监理工作1. 监理人员应认真学习有关钢网架结构的国家法律法规和技术标准，并了解工程图纸、施工方案等相关文件。

2. 监理人员要对施工企业的施工资质、工程经验进行审核，并要求施工单位提供具备相应资质的技术人员。

3. 监理人员应对施工现场进行初步勘察，了解地形、地质情况等，以确定施工方案的可行性。

三、施工过程的监理措施1. 监理人员应对施工单位的施工组织设计进行审核，并根据实际情况提出合理化建议。

2. 监理人员要对施工单位的施工人员进行技术交底，并加强对施工作业的监督，确保施工质量。

3. 监理人员要定期检查施工现场的钢网架安装情况，包括焊缝质量、连接节点等，并对存在问题及时提出整改要求。

4. 监理人员要加强与业主单位的沟通，及时反馈施工进展情况，确保工期的顺利进行。

四、施工后的监理工作1. 监理人员要对竣工验收文件进行审核，与施工单位一同完成结算工作。

2. 监理人员要对工程质量进行抽查和检测，并出具相应的监理报告。

3. 监理人员要对工程的使用、养护等情况进行监督，确保工程的长效使用。

五、结语钢网架结构的安装工程监理是保证工程顺利进行和质量达标的关键环节。

通过加强监理工作，可以及时发现和解决施工过程中的问题，为工程的顺利实施提供支持。

因此，监理人员要具备扎实的专业知识和丰富的实践经验，并始终保持敬业精神，履行好监理职责，确保工程质量和安全。

钢网架结构安装工程施工技术标准12.1一般规定12.1.1本章适用于建筑工程中的平板型钢网格结构（简称钢网架结构）的地面拼装与现场安装的施工与质量验收。

12.1.2安装的测量校正、高强度螺栓安装、负温度下施工及焊接工艺等，应在施工前进行工艺试验或评定，并应在此基础上制定相应的施工工艺或方案。

12.1.3钢网架焊接的有关要求，执行本标准第5章的规定。

12.1.4焊接工作应尽量在工厂和预制场内进行，以减少现场和高空焊接工作量。

12.1.5钢网架制作、安装、验收及土建施工放线用的所有钢尺必须标准统一，丈量的拉力要一致。

当跨度较大时，应根据气温情况考虑温度修正。

安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。

12.1.6安装时，必须控制屋面、楼面、平台等的施工荷载，施工荷载和冰雪荷载等严禁超过网架、楼面板、屋面板、平台铺板等的承载能力。

12.1.7不密封的钢管内部必须刷防锈漆，或采取其他防锈措施。

网架焊缝处，应在清除焊渣后涂刷防锈漆。

12.1.8网架用高强度螺栓连接时，按规定拧紧螺栓后，应用油腻子将所有接缝处填嵌严密，并按防腐蚀要求进行处理。

12.2施工准备12.2.1技术准备1熟悉图纸，编制施工工艺并经审批。

做好技术交底。

2参与钢网架施工的特殊工种（电焊工、气割工、电工、起重工、吊车司机）应持证上岗。

电焊工只可在其考试合格项目所覆盖的范围内施焊。

12.2.2材料准备1工程材料：杆件、紧固标准件；焊接球、螺栓球；封板、锥头和套筒；橡胶垫块、涂装材料。

2辅助性材料：焊接材料、胎具用料、气割用料、碳弧气刨用料。

12.2.3主要机具提升设备、起重设备、液压千斤顶、电焊机、氧-乙快切割设备、碳弧气刨设备、砂轮锯、倒链、测厚仪、水准仪、经纬仪、超声波探伤仪等。

12.2.4作业条件12.2.4.1钢网架拼装作业条件1拼装场地应平整，必要时应经过压实。

拼装场地的面积应与将拼装构件的尺寸和数量相适应。

应做好拼装场地的安全设施、防火设施、排水设施。

钢网架工程施工安装方案一、施工前准备（一）、现场总平面布置图本工程的总平面的主要布置内容为：A.项目经理部及安装工人的办公室、临时库房。

B.材料运输通道和吊机吊装（开行）通道。

C.原材料、设备、零部件的堆放场地。

D.电源位置的确定和布置。

E.对拼接场地、支承点及预埋件位置的测量。

F.施工的分区及顺序。

（二）、施工准备1、物料准备：材料、构（配）件、机具和设备是保证施工顺利的物资基础，这些物资的准备工作必须在工程开工之前完成。

根据各种物资的需求量计划，分别落实货源，安装运输和准备，使其满足连续施工的要求。

2、劳动组织准备施工队伍组织坚持合理、精干的原则，同时要根据施工组织设计制定的劳动力需要计划确定，在组织安装队进入现场时要进行安全、防火和文明施工等方面的教育，并建立、健全工地的各项管理制度，按照组织设计制定的各项保证措施考核各岗位人员。

3、施工现场准备（1）按照图纸要求进行施工前测量，测量记录要与图纸相符，如有不符，应复测，经设计方认可后共同解决后再进行施工。

（2）搞好“四通一平”，即路通、水通、电通、通信通和平整场地。

（3）搭建临时设施，为正式开工准备好生产、办公、生活、居住和储存等临时用房。

（4）安装调试施工机具。

按照施工机具需要，安排计划，组织施工机具进场，将施工机具安置在规定的地点或仓库。

对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作。

所有施工机具都必须在开工前进行检查和试运转。

（5）做好构（配）件、制品和材料的储存和堆放。

（6）设置消防、保安设施。

二、施工安装方案制丝车间与配方库均采用地面散装与整体吊法施工,这里以制丝车间为主详读具体施工方法.三、钢网架的地面拼装与整体吊装安装法本工程制丝车间长246米，宽9０米，采用地面拼装整体吊装，先中区散装，在中间四柱位置设置四组塔架．塔架顶部设置四个手拉葫芦均为２５吨，ＥＡ轴和ＥＬ轴中区支座位置设立八个十吨葫芦，每组塔架设计承载力１００吨，整个四组塔架设计起吊重量４００吨，全部起重４８０吨，网架每块重量小于３００吨，可以满足起重要求，钢网架安装具体方法后详，制丝车间三块断开位置在Ｅ４１轴和４９轴左右．安装顺序：１～测量定位２～起吊中柱支座３～安装塔架４～拼装网架５～起吊１.5米检查系统状态6～起吊就位7～焊接中心支座／连接边支座8～撤倒链9～定位检查．10~高空散装对接边网架及中心网架.本工程配方库车间,长72米,宽30米,高21.150米也采用地面拼装,整体吊装法.下面依据安装顺序具体以制丝车间来说明做法.1: 测量定位制丝车间分三块安装,长246米,中间无分隔缝,中间一块从E41~E49是关键,两边两块的位置都依它而定,所以中间块的定位相当重要,必须准确.A; 水平面抄平.依据中间支座位置焊接的需要,网架下弦必须高出地面障碍抄平,弹出EA轴-EL轴及E41-E49轴的中,边线,确定起步安装位置.安装过程中不断用水准仪抄平，为以后焊接球安装创造一个水平面.B: 在具体安装过程中，焊接球和螺栓球每三个网格抄平一次,必须保持所装网架水平．2: 起吊网架支座.每区中间四个支座重量大,在安装塔架前首先用汽车吊把支座吊到位,在起吊前弹出支座底板的纵横中轴线.3: 安装塔架.A: 塔架是该吊装系统的主要设备,是公司设计部专门设计,由于重量重,搬运困难, 必须在安装网架前和网架安装好后实测水平和垂直度矫正,经验收后方可使用.安装.方法详见吊装专项方案．B:安装固定架. 为防止塔架工作过程中侧向位移,在塔架竖向安装三处与混凝土柱连接的固定支撑..三处分别为塔架底部1米为一处固定支撑,5米加一处固定支撑,9米加一处固定支撑.C: 刻竖直标尺,为控制起吊过程中网架水平度,在塔架和柱上刻出标度线,起吊时依标尺线控制整块网架起吊过程的速度和水平度。

钢网架的安装方案1. 引言钢网架是一种广泛应用于建筑工程中的结构材料，其具有高强度、耐腐蚀、重量轻等特点，适用于多种场所的安装。

本文将详细介绍钢网架的安装方案，包括前期准备工作、材料准备、安装步骤和注意事项。

2. 前期准备工作在进行钢网架的安装之前，需要进行以下准备工作：2.1. 安全评估在施工前，需要进行安全评估，确保安装过程中没有安全隐患，并采取相应的安全措施。

2.2. 设计方案调整根据实际情况，对设计方案进行调整，确保钢网架的尺寸和形状与安装场地相适应。

2.3. 准备设备和工具准备好安装所需的设备和工具，包括螺丝刀、螺栓、螺母、电钻、梯子等，以便进行安装过程中的需要。

3. 材料准备在进行钢网架的安装之前，需要准备以下材料：•钢网架主体材料（根据设计方案确定）•螺丝、螺栓、螺母等连接材料•地基固定材料（如地脚螺栓）4. 安装步骤4.1. 安装地基固定部分首先，根据设计方案，在安装场地进行地基固定。

这一步骤包括以下几个子步骤：1.在预定位置挖掘地基，确保地基稳固。

2.安装地脚螺栓，将其固定在地基中。

3.确保地脚螺栓与设计方案中的标准尺寸相符，保证后续安装的精确性。

4.2. 安装钢网架主体在完成地基固定后，进行钢网架主体的安装。

以下是具体步骤：1.按照设计方案，将钢网架的主体部分依次安装起来，使用螺栓、螺丝等连接材料进行固定。

2.在安装过程中，需要确保每个连接点的牢固度和准确性，以保证整个钢网架的稳定性。

4.3. 完善细节部分完成钢网架主体安装后，进行细节处理。

包括以下几个部分：1.检查整个钢网架的稳定性，确保没有松动或不稳定的地方。

2.检查各个连接点是否紧固，如有松动现象，及时进行调整和处理。

3.进一步加固必要的连接点，提高整体的稳定性和安全性。

5. 注意事项在进行钢网架安装过程中，需要注意以下事项：•严格按照设计方案进行施工，确保钢网架的安装质量和稳定性。

•安装过程中要保证施工现场的整洁和安全，防止材料丢失和人员受伤。
