模拟电子技术基础试卷及参考答案试卷三（本科）及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。

a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。

a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。

当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。

a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。

a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。

已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。

a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。

a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。

《模拟电子技术》期末考试试卷12010.05班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是 电子 ，掺杂越多，则其数量一定越 多 ，相反，少数载流子应是 空穴 ，掺杂越多，则其数量一定越 少 。

（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。

（3）当PN 结外加正向电压时，PN 结内多子 扩散 形成较大的正向电流。

（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。

（5）晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。

（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成 共基、 共射 、 共集电 三种组态。

（7）放大电路的频率特性是指 放大倍数值 随信号频率而变，称为 幅频特性，而输出信号与输入信号的 相位差 随信号频率而变，称为 相频 特性。

（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足 振幅平衡 和 相位平衡 两个条件。

（10）小功率直流电源一般由四部分组成，分别是 电源变压器 、 整流 、 滤波和稳压电路。

二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入 ； 。

（A ）电流负反馈 （B ） 电压负反馈 （C ） 直流负反馈 （D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈 。

（A ）感性 （B ） 阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ） 差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

模拟电子技术基础期末考试试题及答案《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

217、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

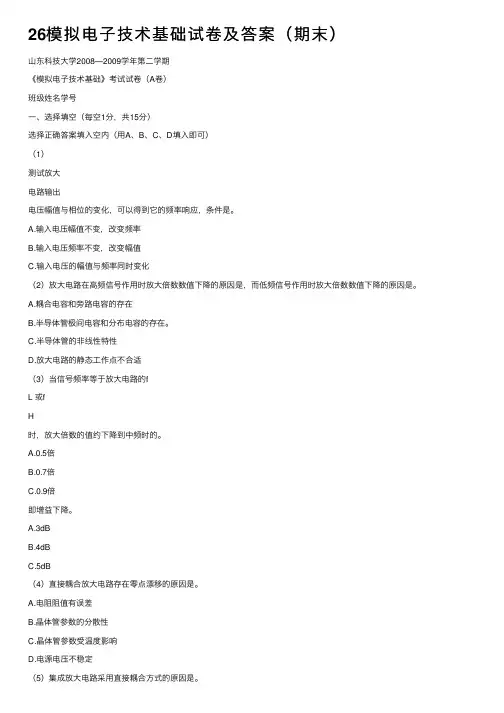

模拟电⼦技术基础试卷及答案（期末）第1章直流电路习题解答1.1 在图1.1所⽰电路中，（1）选d 为参考点，求a V 、b V 和c V ；（2）选c 为参考点，求a V 、b V 和d V 。

图1.1 习题1.1电路图解（1）当选d 为参考点时， V 3ada ==u V V 112cd bc bdb =-=+==u u u V ；V 1cdc -==u V （2）当选c 为参考点时， 4V 13dc ad a =+=+=u u V V 2bc b ==u V ；V 1dcd ==u V 1.2 求图1.2中各元件的功率，并指出每个元件起电源作⽤还是负载作⽤。

图1.2 习题1.2电路图解 W 5.45.131=?=P （吸收）； W 5.15.032=?=P （吸收） W 15353-=?-=P （产⽣）； W 5154=?=P （吸收）； W 4225=?=P （吸收）元件1、2、4和5起负载作⽤，元件3起电源作⽤。

1.3 求图1.3中的电流I 、电压U 及电压源和电流源的功率。

图1.3 习题1.3电路图解 A2=I ； V13335=+-=I I U 电流源功率：W 2621-=?-=U P （产⽣），即电流源产⽣功率6W 2。

电压源功率：W 632-=?-=I P （产⽣），即电压源产⽣功率W 6。

1.4 求图1.4电路中的电流1I 、2I 及3I 。

图1.4 习题1.4电路图解 A 1231=-=I A 1322-=-=I 由1R 、2R 和3R 构成的闭合⾯求得：A 1223=+=I I 1.5 试求图1.5所⽰电路的ab U。

图1.5 习题1.5电路图解 V 8.13966518ab-=?+++?-=U1.6求图1.6所⽰电路的a 点电位和b 点电位。

图1.6 习题1.6电路图解 V 4126b=?-=V V 13b a =+-=V V 1.7 求图1.7中的I 及SU。

图1.7 习题1.7电路图解 A7152)32(232=?+-?+-=IV 221021425)32(22S =+-=?+-?+=I U 1.8 试求图1.8中的I 、XI、U 及XU。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

河北科技大学 学年第 学期《 模拟电子技术基础 》期末考试试卷标准答案学院 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 总分得分一、选择填空题（每空1分，共10分）（ A ）1.在晶体管放大电路的三种基本接法中, 的输出电压与输入电压不同相。

A. 共射电路B.共集电路.C.共基电路（ C ）2.选用差分放大电路的原因是。

A.稳定放大倍数B.提高输入电阻C.克服温漂（ A ）3.若要实现电流—电压转换电路，应引入。

A.电压并联负反馈B.电流串联负反馈C.电流并联负反馈D.电压串联负反馈（ A ）4.二极管外加正向电压时处于_______状态。

A.导通B.放大C.截止（ A ）5.正弦波振荡电路必须由以下四个部分组成：放大电路、、正反馈网络和稳幅环节。

A.选频网络B.消除失真电路C.负反馈网络D.滤波环节（ C ）6.直流稳压电源中滤波电路的目的。

A.将高频变为低频B.将交流变为直流C.减小脉动，使输出电压平滑（ B ）7.在某电路中测得晶体管的e、b、c三个极的直流电位分别为0V 、0.7V、4.0V，则该晶体管工作在状态。

A.饱和B.放大C.截止（ C ）8.直流负反馈是指：。

A.只有放大直流信号时才有的负反馈B.直接耦合放大电路中引入的负反馈C.在直流通路中的负反馈（ D ）9.对于放大电路，所谓开环是指。

A.无负载B.无信号源C.无电源D.无反馈通路（ D ）10.集成运算放大器实质上是一个具有高电压放大倍数电路。

A. 阻容耦合多级放大B. 共发射极放大C. 变压器耦合多级放大D. 直接耦合多级放大模拟电子技术A卷，共（ 6 ）页，第（ 1 ）页模拟电子技术A 卷，共（ 6 ）页，第（ 2 ）页ZU R R R R Uo 3321++=ZU R R R R R Uo 32321+++=二、判断题（共10分）1．（请在括号中标明“√”或“×”;每空1分，共5分）（ √ ）1)阻容耦合多级放大电路各级Q 点相互独立，它只能放大交流信号。

模拟电子技术基础试卷及参考答案试卷三（本科）及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。

a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。

a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。

当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。

a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。

a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。

已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd =A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。

a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。

a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。

填空题1．在常温下，硅二极管的门槛电压约为0.5V，导通后在较大电流下的正向压降约为0.7V；锗二极管的门槛电压约为_0.1_V，导通后在较大电流下的正向压降约为_0.2_V。

2、二极管的正向电阻小；反向电阻大。

3、二极管的最主要特性是单向导电性。

ＰＮ结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。

4、二极管最主要的电特性是单向导电性，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个电阻。

5、电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为模拟电子技术。

6、PN结反向偏置时，PN结的内电场增强。

PN具有具有单向导电特性。

7、硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为0.7伏；其门坎电压V th 约为0.5伏。

8、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。

9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为电子—空穴对。

10、因掺入杂质性质不同，杂质半导体可为空穴（P）半导体和电子（N）半导体两大类。

11、二极管的最主要特性是单向导电性，它的两个主要参数是反映正向特性的最大整流电流和反映反向特性的反向击穿电压。

12、在常温下，硅二极管的开启电压约为0.5 V，导通后在较大电流下的正向压降约为0.7 V。

13、频率响应是指在输入正弦信号的情况下，输出随频率连续变化的稳态响应。

15、N型半导体中的多数载流子是电子，少数载流子是空穴。

16、按一个周期内一只三极管的导通角区分，功率放大电路可分为甲类、乙类、甲乙类三种基本类型。

17、在阻容耦合多级放大电路中，影响低频信号放大的是耦合和旁路电容，影响高频信号放大的是结电容。

18、在NPN三极管组成的基本共射放大电路中，如果电路的其它参数不变，三极管的β增加，则I BQ增大，I CQ增大，U CEQ减小。

模拟电子技术基础期末试卷及参考答案一、选择题（本大题共10道小题，每小题2分，共10分。

在每小题给出的四个备选项中，只有一项是符合题目要求的，把所选项前的字母填在题后的括号内）1．利用微变等效电路可以计算晶体三极管放大电路的（ ）。

(a) 直流参数 (b) 交流参数(c) 静态工作点 (d) 交流和直流参数2．整流电路的主要目的是将（ ）。

(a) 交流信号变成直流信号 (b) 直流信号变成交流信号(c) 正弦波变成方波 (d) 高频信号变成低频信号3．若要设计一个振荡频率在kHz 1~Hz 100范围内可调的正弦波振荡电路，则应采用最为合适的振荡电路为（ ）正弦波振荡电路。

(a) RC 型 (b) LC 型(c) 石英晶体 (d) 555G 5 4．在放大电路中，场效应管应工作在（ ）。

(a) 可变电阻区 (b) 饱和区(c) 截止区 (d)击穿区5 .阻容耦合放大电路的直流负载线与交流负载线的关系为（ ）。

（a ） 不会重合 （b ）一定会重合 （c ） 平行 （d ）有时会重合 6．功率输出级电路如题1.6图所示，已知V sin 102i t u ω=，V 18=CC V ，Ω=8L R 则电路的输出功率约为（ ）。

(a) 12.5W (b) 25W(c) 50W (d) 100W 题1.6图7．电路如题1.7图所示，122R R =，Ω=k 3R ，μF 047.0=C ，该电路能输出（ ）。

(a) 1.13kHz 方波 (b) 1.13kHz 三角波(c) 520Hz 正弦波 (d) 1.13kHz 正弦波 8. 共模抑制比CMR K 越大，表明电路（ ）。

放大倍数越稳定(b) 交流放大倍数越大(c) 抑制温漂的能力越强(d) 输入信号中的差模成份越大9．为了抑制零点漂移，集成运放的输入级一般采用( )。

(a) 共射极放大电路 (b) 共集电极放大电路（c ）共基极放大电路 (d) 差动放大电路 题1.7图 10 .题1.10图所示电路的负载L R 中所获得的电流=L I ( )。

模拟电⼦技术基础期末试题（西安交⼤）模电试题三、计算题(每题10分，共60分)1．某放⼤电路输⼊电阻Ri＝10kΩ，如果⽤1µA电流源驱动，放⼤电路短路输出电流为10mA，开路输出电压为10V。

求放⼤电路接4k Ω负载电阻时的电压增益Av、电流增益Ai、功率增益Ap。

2．⼆极管电路如图题所⽰，试判断图中的⼆极管是导通还是截⽌，并求出AO两端电压V AO。

设⼆极管是理想的。

3．电路如图题所⽰，设BJT的β＝80，V BE＝0．6 V，I CEO、V CES可忽略不计，试分析当开关S分别接通A、B、C三位置时，BJT各⼯作在其输出特性曲线的哪个区域，并求出相应的集电极电流Ic。

4．电路参数如图所⽰，FET⼯作点上的互导g m＝1 ms，设r d>>R d。

(1)画出电路的⼩信号模型；(2)求电压增益Av；(3)求放⼤器的输⼊电阻Ri。

5．电路如图所⽰，假设运放是理想的，试写出电路输出电压V o的值。

6．由运放组成的BJT电流放⼤系数β的测试电路如图所⽰，设BJT 的V BE＝0．7 V。

(1)求出BJT的c、b、e各极的电位值；(2)若电压表读数为200mV，试求BJT的β值。

⼀、选择题(每题2分，共20分)（1）PN结加正向电压时，PN结将。

A. 变窄B. 基本不变C. 变宽（2）稳压管的稳压区是其⼯作在。

A. 正向导通B.反向截⽌C.反向击穿（3）当晶体管⼯作在放⼤区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B.前者正偏、后者反偏C. 前者正偏、后者也正偏（4）在本征半导体中加⼊元素可形成N型半导体。

A.五价B. 四价C. 三价（5）当温度升⾼时，⼆极管的反向饱和电流将。

A.增⼤B. 不变C. 减⼩（6）⼯作在放⼤区的某三极管，如果当I B从12µA增⼤到22µA时，I C从1mA变为2mA，那么它的β约为。

A. 83B. 91C. 100（7）已知变压器副边电压有效值U2为10V，采⽤桥式整流R L C≥3(T/2)（T为电⽹电压的周期）。
