闪光灯逻辑【控制专区】电路的设计与制作

闪光灯电路原理闪光灯电路是相机中的一个重要部分，它能够在拍摄照片时提供额外的光源，使得照片能够在光线不足的情况下拍摄出清晰明亮的效果。

在本文中，我们将介绍闪光灯电路的原理及其工作过程。

闪光灯电路主要由电容器、触发电路、充电电路和灯管组成。

当相机拍摄时，电容器会储存电能，触发电路会监测光线情况，当光线不足时，触发电路会向充电电路发送信号，充电电路开始为电容器充电。

当电容器充满电能后，触发电路会再次发送信号，使得电容器释放电能，从而点亮灯管，发出强光，为拍摄提供所需的光源。

闪光灯电路的原理主要是利用电容器储存电能，通过触发电路控制充电和释放电能的过程，从而实现在拍摄时提供强光的功能。

这种设计能够在光线不足的环境下，为照片提供所需的光源，使得照片能够拍摄出清晰明亮的效果。

在实际应用中，闪光灯电路的原理还可以根据不同的相机型号和拍摄需求进行调整和优化。

例如，一些高端相机可能会采用更复杂的触发电路和充电电路，以实现更快的闪光速度和更稳定的光源输出。

而一些专业摄影师可能会根据不同的拍摄场景，对闪光灯电路进行定制和调整，以获得更加理想的拍摄效果。

总的来说，闪光灯电路的原理是通过储存和释放电能，为相机提供所需的光源，从而在光线不足的情况下，实现清晰明亮的照片拍摄。

随着科技的不断发展，闪光灯电路的原理也在不断完善和优化，以满足人们对于照片拍摄质量的不断提高的需求。

通过本文的介绍，相信读者对闪光灯电路的原理有了更深入的了解。

在日常使用相机时，我们可以更加理解闪光灯是如何工作的，从而更好地利用它为我们的拍摄提供所需的光源。

同时，对于科技爱好者和工程师来说，也可以进一步探索闪光灯电路的原理，为其进行改进和创新，以满足不同场景下的拍摄需求。

闪光灯电路的原理是一个值得深入研究的领域，希望本文能够为读者带来一些启发和帮助。

三、电子制作（一）闪光灯的制作本次实训的闪光灯电路是由多谐振荡器电路实现闪光功能的。

1、多谐振荡器介绍下图为多谐振荡器电路，电路由R1、R2、R3、R4、C1、C2、Q1及Q2等元件组成对称的具有深度正反馈的电路。

其工作原理如下：（1）送电：电路送电后，由于电路参数的微小差异和极强的正反馈，使两个三极管不能同时导通，假设Q1的Ib1>Q2的Ib2,则经Q1放大，Ic1也大于Ic2,则随着Ic1的增加，Ic1*R1 增大，使Vc1下降；此下降信号又经C1传至Vb2，使Ib2下降，又使Ic2下降，Ic2*R4降低从而使Vc2升高，经C2传至Q1的基极；从而引起Ib上升，Ic1 进一步加大，直至Q1饱和导通，Q2截止。

此时电路出现了一个暂稳态，即Q1饱和 Q2截止。

（2）第一个暂稳态第一个暂稳态后C1开始放电: C1将上一个稳态储存在其上的电压（电压值为VCC,左+右-）开始释放，放电回路见图中红线指示的方向。

C2开始充电: 充电回路见图中紫线指示的方向。

（3）翻转: 当Vb2随着C1放电而升高到+0.5V时Q2开始导通——Ic2上升——Vc2下降——经电容C2使Vb1下降—从而使Ib1下降——Vc1上升——经电容C1使Vb2进一步上升——从而使Ib2进一步加大——通过此正反馈使Q截止Q2饱和。

电路进入第二个暂稳态——Q截止Q2饱和。

（4）第二个暂稳态第二个暂稳态后：C1开始充电C2开始放电: C2将上一个稳态储存在其上的电压（电压值为VCC,左-右+）开始沿Q2 CE极、Q1 BE结释放。

（5）翻转: 当Vb1随着C2放电而升高到+0.5V时Q1又开始导通，重复第一步。

电路不断循环往复便形成了自激振荡，在两个三极管的集电极上得到矩方波电压。

2、多谐振荡器的周期和频率（1）振荡周期: T=T1+T2=0.7*(Rb2*C1+Rb1*C2)=1.4Rb*C（2）振荡频率: F=1/T=0.7/Rb*C（3）占空比：正向脉冲宽度T1与振荡周期T之比称矩形波的占空比D，D=（R1+R2）/（R1+2R2），若使R2>>R1，则D≈1/2，即输出信号的正负向脉冲宽度相等的矩形波（方波）。

4.5V
..
..

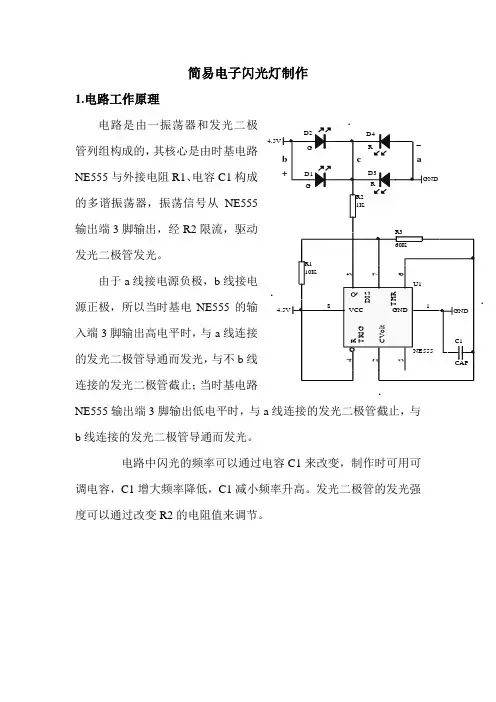

简易电子闪光灯制作
1.电路工作原理
电路是由一振荡器和发光二极
管列组构成的，其核心是由时基电路
NE555与外接电阻R1、电容C1构成
的多谐振荡器，振荡信号从NE555
输出端3脚输出，经R2限流，驱动
发光二极管发光。

由于a线接电源负极，b线接电
源正极，所以当时基电NE555的输
入端3脚输出高电平时，与a线连接
的发光二极管导通而发光，与不b线
连接的发光二极管截止；当时基电路
NE555输出端3脚输出低电平时，与a线连接的发光二极管截止，与b线连接的发光二极管导通而发光。

电路中闪光的频率可以通过电容C1来改变，制作时可用可调电容，C1增大频率降低，C1减小频率升高。

发光二极管的发光强度可以通过改变R2的电阻值来调节。

2.所需元器件
发光二极管数个（颜色可以自由选择）、30W电烙铁、焊锡丝、60k.10k.1k电阻（R2.1k电阻可以选用可调电阻）、万用电路板、10u 电容。

3.制作小注意：
在焊接电路及元器件时，需注意焊接的时间不可过长，容易烧坏元件
及电路。

制作时发光二极管的数量可以自己适当的增加；电源必须选
用4.5V直流电。

焊接时还需注意NE555的脚的方向是否正确；a线、
b线也可以直接与电源及正负极相连
4. NE555内部电路方框图：
内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。

（见下图）
5.焊接电路图：
6.成本估算
电阻4个4元发光二极管2个4元电容1个1元NE555 10元。

课题四闪光灯逻辑控制电路的设计与制作闪光灯逻辑控制电路是电子游戏、广告制作、舞台演出中最常用的逻辑控制电路,和前三个课题不同的是电路采用纯数字电路器件来实现。

数字电路能用的器件有通用的中,小规模集成电路和专用的数字集成电路两种,器件的选择余地更大,设计方案较多。

数字电路的设计思路与模拟电路有着根本的差别,而且只要电路逻辑设计正确,调试的工作量较小。

希望通过本课题的设计与制作,使初学者能熟悉数字电路的一般设计方法。

1.设计内容和要求设计并制作一个闪光灯控制逻辑电路,设计要求:①红(R、黄(A、绿(G三种颜色的闪光灯在时钟信号作用下按表3—5规定的逻辑顺序转换。

表中“1”表示灯亮,“0”表示灯灭。

要求电路能自启动。

②状态转换时间间隔为0.5s,设计并制作一个CP脉冲源。

表3-5闪光灯转换顺序表2. 设计方案的选择(1逻辑分析三个闪光灯R、A、G作为三个输出变量,灯亮为“1”,灯灭为“0”,在时钟CP的作用下,共8个状态,其状态转换图如图3-4-1所示。

图3-4-1状态转换图由状态转换图可知,本电路可以自启动。

设计思路:能否用一个八进制计数器,再设计一个状态转换电路,将计数器的8个输出状态依次转化为灯光控制电路的规定状态,状态转换的真值表如表3-6所示。

表3-6状态转换真值表由真值表可得输出变量的函数表达式为 R=012012012Q Q Q Q Q Q Q Q Q ++ A=012012012Q Q Q Q Q Q Q Q Q ++G=012012012Q Q Q Q Q Q Q Q Q ++ (2 设计方案的比较与选择由上分析,,本课题总的设计方案是先设计一个八进制同步加法计数器为闪光灯逻辑控制电路提供输入变量,再设计一个状态转换电路保证闪光灯按规定顺序工作。

八进制计数器根据器件来源,可以选用三片小规模集成触发器如D 触发器,JK 触发器等,也可采用中规模集成计数器如74LS160,74LS161等构成,转换电路的设计方案更多,可采用门电路,也可采用数据选择器,3线8线译码器,甚至只读存储器ROM 来实现。

闪光灯电路简介闪光灯电路是一种用于摄影中提供瞬间高亮度光源的装置。

它能够在极短的时间内产生强烈的光亮，以便在拍摄瞬间捕捉清晰的影像。

本文将介绍闪光灯电路的工作原理、电路组成和常见问题的解决方法。

工作原理闪光灯电路的工作原理基于电容器和气体放电原理。

当摄影师按下快门按钮时，电容器开始充电。

一旦电容器充满电，感光元件被激活，产生的电流通过触发电路控制气体放电管。

气体放电管将脉冲电流传递到闪光灯灯管中，引发气体放电并产生强烈的闪光。

电路组成1. 电源电路闪光灯电路的电源电路为其提供所需的电能。

常见的电源电路包括直流电源和交流电源两种。

直流电源采用电池或适配器提供稳定的直流电流，而交流电源则需要使用变压器将交流电转换为所需的直流电。

2. 充电电路充电电路负责将电能储存在电容器中，以便在需要时进行放电。

充电电路通常包含一个充电电容器、电阻和一个触发电路。

触发电路控制充电电容器的充电和放电过程，以确保电容器充满电和及时放电。

3. 气体放电管气体放电管是闪光灯电路的核心组件，用于放电并产生强烈的闪光。

气体放电管通常是一个气体注入的玻璃管，内部包含电极和发光材料。

当通过气体放电管的电流达到临界值时，放电会发生，产生的强光填充整个玻璃管。

4. 闪光灯灯管闪光灯灯管是装载了气体放电管的透明管状外壳。

当气体放电管放电时，闪光灯灯管会发出强光，以提供快速且高亮度的照明效果。

常见问题与解决方法1. 闪光灯无法充电当闪光灯无法充电时，可能是以下原因导致：•电源故障：检查电源是否正常工作，尝试更换电池或适配器。

•充电电路故障：检查充电电路的连接情况，查看是否有损坏的元件需要更换。

•触发电路故障：检查触发电路的连线是否正确，查看触发电路是否正常工作。

2. 闪光灯充电过慢当闪光灯充电过慢时，可能是以下原因导致：•电源输出不足：检查电源是否能够提供足够的电流和电压。

•电容器老化：如果闪光灯使用的是老化的电容器，可能会导致充电速度变慢，需更换电容器。

闪光警灯控制电路集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#目录一、题目的功能及要求（一）、题目功能闪光警灯控制电路（二）1、控制一高亮度发光二极管闪烁，具体参数是亮秒，熄秒，再亮秒，之后熄2秒，如此循环；2、采用分离元件设计制作，3V直流供电；（二）、功能要求如下：发光管的驱动设计：一是驱动元件要有足够的承受能力和较低的功耗，但又不能“大马拉小车”；二是要合理的确定限流电阻的阻值，以使发光管具有足够的亮度而电阻的功耗又较小；时间参数允许有一定的误差，只要能实现每间隔一定的时间发光管快闪两次的功能即可；发光管的参数可查相关资料自行确定二、设计思路及方案设计分析、论证（一）、设计思路：实现LED闪烁，就电路而言可以使用集成电路与分离元件两种方案设计，实际中应考虑多方面因素，如成本、电路可靠性等。

就应用集成电路而言又有多种方法实现，如：使用51单片机做控制，然后利用汇编或者C语言的简单编程可实现；或是是利用555振荡电路，加以简单的逻辑电路输出的矩形脉冲来控制LED灯交替闪烁。

使用分离元件会因为元件过多，焊点过而加了电路的不可靠因素，在成本可控范围内不太使用。

这次实训要求用分离元件，所以必须的用分离元件设计制作。

（二）、方案分析设计我此次设的电路方案是用主副两个振荡电路组成主电路，两个振荡电路之间的关系是控制与被控制的关系，根据电路的功能要求（发光二极管闪烁，具体是亮秒，熄秒，再亮秒，之后熄2秒，如此循环），主电路产生周期为4S的方波脉冲，副电路在主电路控制的条件下产生周期为的脉冲方波。

在此方案的指导下完成电路的设计。

三、系统框图图一：系统框图主电路产生周期为4s的方波脉冲，副电路在主电路通过开关电路控制的条件下产生周期为的脉冲方波。

四、单元电路（一）、主振荡电路1、电路图图二：主振荡电路2、参数确定主振荡电路的作用主要是产生周期为4s的方波脉冲，所以设置RC的充放电时间为2s,为了方便计算，我先选定电容为C1=C2=10uF的电解电容，据公式:T=RC 可得R=T/C,又因 T充=T放=2s所以R1=R2=R3=R4=2s/C=200K3、B点波形图（二）、开关电路开关电路实际上只有一个三极管，此次设计的（所有）三极管选用9014型，集电极最大耗散功率PCM=（Tamb=25℃）集电极最大允许电流ICM=集电极基极击穿电压BVCBO=50V集电极发射极击穿电压BVCEO=45V发射极基极击穿电压BVEBO=5V集电极发射极饱和压降VCE(sat)= (IC=100mA; IB=5mA) 基极发射极饱和压降VBE(sat)=1V (IC=100mA; IB=5mA) 特征频率fT=150MHzHFE： A=60~150; B=100~300; C=200~600; D=400~1000 （1）主要用途：作为低频、低噪声前置放大，应用于电话机、VCD、DVD、电动玩具等电子产品（与C9015互补）（2）非9014,9013系列三极管管脚识别方法：(a) 判定基极。

一、实训目的本次实训的主要目的是通过实际操作，加深对闪光灯逻辑电路原理的理解，掌握闪光灯电路的设计与制作方法，提高动手能力和电路调试能力。

同时，通过本次实训，培养学生团队合作精神，提高创新意识。

二、实训内容1. 闪光灯电路原理分析闪光灯电路主要由以下几个部分组成：晶体管、电阻、电容、二极管、电池等。

其工作原理如下：（1）当开关S闭合时，电源向电容C1充电，同时晶体管T1导通，电容C2放电。

（2）随着电容C1充电的进行，电容C2放电，晶体管T1逐渐截止，此时电容C2上的电压降低，晶体管T2导通。

（3）晶体管T2导通后，电源再次向电容C2充电，同时晶体管T1导通，电容C1放电。

（4）如此循环，电容C1和C2交替充电和放电，使得晶体管T1和T2交替导通和截止，从而产生闪光效果。

2. 闪光灯电路设计与制作（1）电路设计根据闪光灯电路原理，设计如下电路：+3V 电源开关S晶体管T1（NPN型）电阻R1电容C1二极管D1晶体管T2（NPN型）电阻R2电容C2二极管D2地（2）电路制作①按照电路图连接电路，注意元件的极性。

②检查电路连接是否正确，确保无短路、断路等问题。

③将电路连接到电源，打开开关S，观察闪光灯是否正常工作。

三、实训过程1. 理论学习首先，通过查阅资料和课堂讲解，了解闪光灯电路的工作原理、电路设计方法和元件参数选择等知识。

2. 电路设计与制作根据所学知识，设计闪光灯电路，并按照电路图进行元件连接。

3. 电路调试与优化①打开电源，观察闪光灯是否正常工作。

②若闪光灯工作不正常，检查电路连接是否正确，检查元件参数是否合理。

③根据实际情况，调整电路参数，优化闪光灯效果。

4. 团队合作与交流在实训过程中，团队成员相互协作，共同完成电路设计与制作，并互相交流心得体会。

四、实训成果通过本次实训，我们成功设计并制作了一款闪光灯电路，掌握了闪光灯电路的设计与制作方法。

在实训过程中，我们提高了动手能力和电路调试能力，培养了团队合作精神，提高了创新意识。

明达职业技术学院毕业论文（设计）2007-2008学年度信息工程系应用电子技术专业班级05 应电 2 学号0405051238课题名称LED闪烁电路的设计与制作学生姓名朱伟明指导老师杨伟华2008年1月15日目录一、方案论证 (2)二、电路原理说明 (4)三、电源电路 (4)四、主要元件介绍 (7)五、安装与调试 (9)六、心得体会 (10)致谢参考文献附录1、元件清单表 (12)附录2、电路总的原理图 (13)LED闪烁电路设计与制作作者朱伟明[摘要]LED闪烁电路主要利用多谐振荡器振荡工作，通过规定电阻驱动发光二极管闪烁发光。

该电路可以通过调节电位器的阻值，改变多谐振荡器输出波形的占空比，从而改变发光二极管的闪烁效果。

该闪烁电路的闪烁速度可以调整，可以组成各式各样的跳动灯光图案，可以用于装饰玩具和盆景等[关键词]桥式整流滤波电容稳压电路发光二极管多谐振荡器[前言]因该课题要求两个人共同完成，分工后我主要负责电源部分，所以在本论文中将以电源部分为主进行介绍和分析，文中电路部分只涉及其主要部分。

论文中将对电源的组成各部分工作原理及作用进行详细讲述。

文中也谈到部分元器件的检测好坏的方法。

一方案论证方案1该图由多谐振荡器A、多谐振荡器B和发光二极管VL1～VL12组成电路中，多谐振荡器A由电阻R5、R6、电位器RP1、电容器C1、C2和晶体管V1、V2组成；多谐振荡器B由电阻R7、R8、电位器RP2、电容器C3、C4和晶体管V3、V4组成；多谐振荡器A振荡工作后，通过R1、R2驱动VL1～VL6闪烁发光。

调节电位器RP1和RP2的阻值，可分别改变多谐振荡器A和多谐振荡器B输出波形的占空比，从而改变发光二极管的闪烁效果。

方案2接通电源开关电压经开关和二极管为双稳态触发器、时钟振荡器LED驱动控制电路提供工作电源。

未接通时双稳态触发器输出低电平，时钟电路不工作，不能为CD4017提供计数脉冲，LED彩灯不能产生灯光效果。

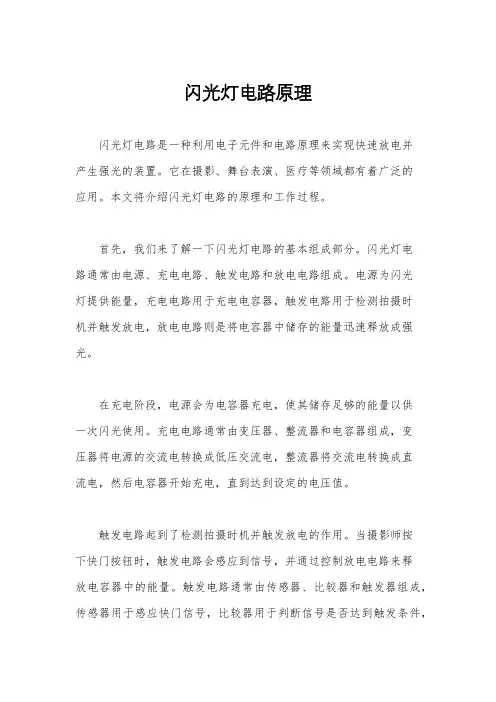

闪光灯电路原理闪光灯电路是一种利用电子元件和电路原理来实现快速放电并产生强光的装置。

它在摄影、舞台表演、医疗等领域都有着广泛的应用。

本文将介绍闪光灯电路的原理和工作过程。

首先，我们来了解一下闪光灯电路的基本组成部分。

闪光灯电路通常由电源、充电电路、触发电路和放电电路组成。

电源为闪光灯提供能量，充电电路用于充电电容器，触发电路用于检测拍摄时机并触发放电，放电电路则是将电容器中储存的能量迅速释放成强光。

在充电阶段，电源会为电容器充电，使其储存足够的能量以供一次闪光使用。

充电电路通常由变压器、整流器和电容器组成，变压器将电源的交流电转换成低压交流电，整流器将交流电转换成直流电，然后电容器开始充电，直到达到设定的电压值。

触发电路起到了检测拍摄时机并触发放电的作用。

当摄影师按下快门按钮时，触发电路会感应到信号，并通过控制放电电路来释放电容器中的能量。

触发电路通常由传感器、比较器和触发器组成，传感器用于感应快门信号，比较器用于判断信号是否达到触发条件，触发器则用于控制放电电路的开关。

放电电路是闪光灯电路中最关键的部分，它决定了电容器储存的能量如何被释放成强光。

放电电路通常由触发器、闪光管和辅助元件组成，触发器控制闪光管的工作状态，辅助元件则用于稳定电流和保护电路。

当触发器接收到触发信号时，它会使闪光管中的气体电离并形成通电通路，电容器中的能量会迅速释放，产生强烈的闪光。

总的来说，闪光灯电路利用电子元件和电路原理实现了快速放电并产生强光的功能。

通过合理设计和优化电路结构，可以实现更稳定、更高效的闪光效果。

希望本文对闪光灯电路的原理和工作过程有所帮助，谢谢阅读。

实验十二、闪光灯控制电路原理图设计和PCB图自动布局、自动布线一、实验目的1.学会元件封装的放置。

2.熟练掌握 PCB 绘图工具。

3.熟悉双面印制板的自动布局和自动布线，DRC检查。

二、实验内容1.绘制闪光灯控制电路原理图如图 12-1 所示。

图 12-1 闪光灯控制电路原理图2.根据图 12-1 所示电气原理图，绘制一块双面电路板图。

电路板长 2500mil ，宽 1600mil ，加载 ADVPCB.Ddb 元件封装库。

根据表 12 提供的元件封装并参照图 12-1 进行手工布局，其中“Vin1、Vin2”需在电路板上放置焊盘。

布局后在底层进行手工布线，布线宽度为 20mil 。

布线结束后，进行字符调整。

图 12-2 闪光灯控制电路PCB图三、实验步骤1.启动 Protel 99 SE ，创建新的原理图文件。

2.设置图纸为 A4。

3.添加元件库。

如Sin.ddb，Miscellaneous Devices. lib。

4.放置仿真元件。

所用元件及所属元件库均列于表10。

5.元件属性设置。

（1）在元件未固定前，按下Tab键,进入元件属性设置窗。

在属性窗口内，单击“Attributes”标签，设置元件序号、大小或型号。

（2）参照表12在“Footprint”栏填入各元件封装。

6.连线。

用“Wiring Tools”工具栏中的“画线”工具把各元件连接起来。

7.放置节点。

8. 放置网络标号。

如图12-1所示，分别放置“OUT1、OUT2”两个网络标号。

9. 添加标注文字。

10. 执行电气法检查（ERC），找出并纠正电路图中可能存在的缺陷。

11.利用PCB向导生成包含布线区的印制板文件，操作过程参照实验10内容。

12.通过“更新”方式生成PCB文件。

（1）在原理图窗口内，单击“Design”菜单下的“Update PCB…”，在“Update Design”(更新设计)对话窗内，指定有关选项内容。

（2）单击“Preview Change”（变化预览）按钮，观察更新后发生的改变。

闪光灯电路的制作与调试任务：闪光灯电路的制作与调试一、知识目标：1、了解D触发器的符号和结构。

2、熟悉D触发器的逻辑功能。

3、理解闪光灯电路的工作原理。

4、掌握闪光灯电路的制作和检测调试。

二、能力目标：1、能够熟练的对CD4011进行运用。

2、会闪光灯电路的制作。

3、会检测关键数据。

4、能够改变参数后进行调试。

三、教学器材：万用表、万能板、电烙铁、示波器、5V直流电源、CD4011、CD4013四、任务分析：该任务首先是用CD4011的两个与非门和外围电路来组成多谐振荡器对CD4013提供时钟脉冲使其产生的低频脉冲信号驱动发光二极管交替闪亮；其次是对电路进行调试和检测数据；再次是通过检测出来的数据分析工作原理；最后是通过闪光灯电路的制作与调试掌握D 触发器的相关知识和应用。

五、教学内容及过程（一）、电路原理图（二）元器件清单序号电路图中标示元器件名称规格与型号1 IC1 四与非门电路CD40112 IC2 双D触发器CD40133 R1 电阻1M4 R2 电阻100K5 R3 电阻1K6 R4 电阻1K7 C1 电解电容1uF/10v8 C2 涤纶电容0.1uF/63v9 LED1 发光二极管（红）HFW31400110 LED2 发光二极管（绿）HFW31400111 VT1 三极管901512 VT2 三级管9015 （三）D触发器1、符号及电路组成2、工作原理①当D=0时，在CP脉冲下降沿作用后，触发器置0，即Q n+1=0②当D=1时，在CP脉冲下降沿作用后，触发器置1，即Q n+1=1因此D触发器具有置0、置1的功能。

真值表如下：输出CP下降沿作用D Q n+1说明0 0 置0功能1 1 置1功能（四）CD4013引脚图、内部结构图及功能简介CD4013由两个相同的、相互独立的数据型触发器构成。

每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。

用基础元件做闪光灯电路今天咱们来玩一个超级有趣的小制作——做一个闪光灯电路。

你看啊，就像咱们晚上看到马路上一闪一闪的信号灯一样，我们也能自己做出会闪的小灯哦。

那这个小制作需要用到哪些东西呢？其实就是一些很简单的基础元件。

咱们得有电池，电池就像是小灯的能量小仓库，没有它，小灯可亮不起来。

就像我们人不吃饭就没有力气干活一样，电池给小灯提供力量。

还有导线，导线就像一条条小路，把电池的能量送到小灯那里。

想象一下，如果没有这些小路，能量就送不过去，小灯就孤零零地在那，怎么也亮不了。

那最重要的就是小灯啦。

小灯就像一个小小的精灵，等着电池的能量过来，然后就开始闪闪发光。

我们的小灯有两个脚，就像它的两条小短腿一样，这两条小短腿要通过导线和电池连接起来。

我给你们讲个我自己做这个闪光灯电路的小故事吧。

我一开始找元件的时候，可费了好大的劲儿呢。

我在家里翻箱倒柜，才找到合适的电池和导线。

当我把小灯拿在手里的时候，我就特别兴奋，想着它马上就能一闪一闪的啦。

我先把电池放好，然后小心翼翼地拿着导线，把一头接在电池的一端，另一头试着去接小灯的脚。

可是第一次的时候，小灯没有亮。

我可着急了，就像我满心期待的小宠物突然不听话了一样。

我仔细检查了一下，原来是导线没有接好。

我重新把导线紧紧地接在小灯的脚上，小灯一下子就亮了起来，那一刻我可高兴啦。

但是这还不是闪光灯电路呢。

咱们要让小灯一闪一闪的，这就需要再加点小元件。

我们可以加一个小开关。

这个小开关就像一扇小门窗，我们可以控制它开或者关。

当我们快速地打开和关闭这个小开关的时候，小灯就会一闪一闪的啦。

我又试了试，不停地开开关关小开关，小灯就像在跟我眨眼睛一样，一闪一闪的，特别有趣。

我感觉自己就像一个小小的魔法师，让小灯有了神奇的魔法。

你们也可以试试做这个闪光灯电路哦。

它不难，而且特别好玩。

当你看到自己做出来的小灯一闪一闪的时候，那种感觉就像你种的小种子突然长成了漂亮的小花一样，特别有成就感呢。

【图】典型的高压闪光灯电路图灯光控制
1．高压闪光灯电路
高压闪光灯是经振荡电路与升压变压器产生高电压，由大电容器储存能量，在需要的瞬间释放并感应出高压，激发惰性气体发出脉冲光源，从而获得极强的瞬时功率的。

图1是一个闪光灯的原型，该闪光灯是由一个充满氙气的玻璃罩构成的，其负极和正极全都浸入在氙气内，而触发极与灯表面相连，没有浸没在氙气内。

图1 闪光灯的原型
当氙气的阻抗值降到一个很低的数值时，一股强大的电流从正极流至负极，产生很强的可见光。

完成这项功能的是触发极，它会产生一个很高的峰值电压（几千伏），从而使氙气被离子化，并进入低阻抗状态。

目前常用的闪光灯电路大多是高压闪光灯电路，它由振荡电路、升压变压器、储能大电容器、高压线圈、惰性气体闪光灯组成，典型电路图如图2所示。

图2 典型的高压闪光灯电路图
闪光灯的输出光线很强，覆盖面很广。

闪光灯的色温大约为5500～6000K，十分接近自然光的色温，所以无须彩色校正。

另外，因为输出光线需用很高的电能（在阳极上需要几百伏），所以把电池电压提高到闪光灯所需的电压需要一些时间。

通常情况下s两次连续闪光的间隔在1～5s之间s时间长短取决于输入功率、电容、充电电路特性和所需电能。

闪光灯只能是脉冲式的，所以它是一个很好的照相辅助光源解决方案，但不适合应用于运动图像的摄像。

此外，氙气闪光灯管及其相关的驱动电子组件会占用很大的空间，而移动电话的可用空间十分有限。

而且因为点燃氙气、提供正确的能量，以及保证光输出都需要很高的电压，都需要一个精确的成本昂贵的驱动器，这些因素都限制了高压闪光灯在移动电话上的应用。

简易闪光灯电路原理咱先得知道啥是闪光灯。

你看啊，在那些昏暗的地方拍照，或者舞台上突然一亮的那种效果，就是闪光灯的功劳。

简易闪光灯电路呢，其实就是一个能让灯一亮一灭，像眨眼睛一样的电路。

咱来说说这个电路里最基本的元件，那就是电源啦。

电源就像是整个电路的能量小宇宙，没有它，啥都干不了。

就好比人不吃饭没力气一样，电路没电源就没法工作。

这个电源可以是电池，就像咱们平常玩的玩具里的那种小电池。

它能提供电能，让电流在电路里欢快地跑来跑去。

再说说灯泡，这可是闪光灯的主角呀。

灯泡就像是一个小太阳，不过是个能听电路指挥的小太阳。

当电流通过灯泡的时候，灯泡里面的灯丝就会发热，然后就亮起来啦。

但是在简易闪光灯电路里，这个灯泡可不是一直亮着的，它要一闪一闪的。

那怎么让灯泡一闪一闪呢？这就轮到电容器出场啦。

电容器这个小玩意可神奇了。

它就像一个小水库，能储存电能。

当电路开始工作的时候，电流会给电容器充电，就像往水库里蓄水一样。

随着电容器里的电量越来越多，电压也会慢慢升高。

这时候呢，有个叫晶体管的家伙就开始起作用了。

晶体管就像是一个小开关，不过这个开关很聪明，它能根据电压的变化来决定是开还是关。

当电容器的电压达到一定程度的时候，晶体管就会导通，就像打开了一扇门。

这样一来，电流就可以从电源经过晶体管流到灯泡那里，灯泡就亮起来啦。

可是啊，电容器这个调皮鬼不会一直让电流这么顺畅地走。

因为它在给灯泡供电的同时，自己储存的电量也在慢慢减少。

就像水库放水一样，水放着放着就没了。

当电容器的电量减少到一定程度的时候，晶体管又会关闭，就像关上了那扇门。

这时候电流就不能流到灯泡那里了，灯泡就灭了。

然后呢，电路又会重新开始给电容器充电，这个过程就会不断地循环。

这样一来，灯泡就会一闪一闪的，就成了咱们看到的闪光灯啦。

在这个电路里，每个元件都有它自己的脾气和作用。

电源是默默奉献能量的老大哥，灯泡是闪亮的明星，电容器是会储能的小机灵鬼，晶体管是聪明的小开关。

闪光灯的工作原理与电路图，以及如何做一个闪光灯电路闪光灯是很多时候需要使用到的，特别是用于警告和提醒对方时的使用更为广泛，而一些娱乐场所也会使用闪光灯来渲染气氛，那么闪光灯电路是什么原理呢?跟随小编一起了解下吧。

闪光灯工作原理1、普通型闪光灯的基本工作电路普通型闪光灯是指闪光输出的能量是不可调的闪光灯，即闪光灯的标称闪光指数GN为一恒定值。

电路由四部分组成：振荡升压部分、整流充电部分、电压指示部分和脉冲触发闪光部分。

当电源接通后，利用晶体管V1的开关特性，形成一个间歇振荡，使T1的初级获得一个交变电压，经T1升压，使其次级获得大于300V的交变电压。

交变电压经二极管D1半波整流后变成直流电压，对主电容C2和触发电容C3充电储能。

当电压充至额定电压的70%左右时，指示电路中的氖灯(Ne)起辉，指示闪光灯处于正常闪光等待状态。

当按下按钮AN，触发电路(由R3、C3、T2和Xe组成)产生脉冲电压，在T2 的次级感应出瞬间高压(约10kV)脉冲，通过Xe闪光管的触发极使Xe闪光管内氮气电离并导通，电容C2上储存的电能瞬间通过闪光灯管放电转化为光能，完成一次闪光。

照相机中的内藏闪光灯的工作原理同上。

当外界景物的亮度不足时，照相机的测光系统便发出一个低照信息，此时用手动方式或由照相机自动接通闪光电路进行充电和闪光。

有的照相机还具有自动控制闪光量的系统(自动调光闪光灯)，以获得更准确的曝光。

2、自动调光式闪光灯的工作原理闪光灯充足电后，照相机上的闪光同步触点接通闪光电路。

在闪光灯发光期间，光从闪光灯发出照射到被摄物体上，从被摄物体反射回来进入照相机(进行曝光) 和闪光测光元件上。

此测光元件很快将光能量变换成电信号输入积分电路，再由积分电路输出一个与闪光光量值成正比的电信号;当闪光光量值达到合适曝光量的要求时，积分电路的输出电信号便使控制电路触发闪光停止电路，从而使闪光灯熄灭。

由于闪光灯的持续闪光时间是很短的，要对它进行调光，所用的闪光测光元件必须是具有快速响应能力的光敏元件。

闪烁灯电路结构与制成步骤
 日常生活中的闪烁电路很多，比如：马路的霓虹灯，汽车的转向灯，信号提示灯等……，工作原理大同小异，一般都是采用了晶体管振荡电路（主要
就是三极管和阻容元件构成），集成方式振荡电路（如555集成电路，运算放大电路等），输出的信号波形一般为方波，电路原理简单，制作简单，成功率高，很适合初学电路或是有电子制作欲望的朋友。

 一、多谐振荡器(也称为无稳态电路)工作过程：
 当电路接通3V电源的一瞬间，由于两个三极管内部特性不可能完全一致，总会有一个三极管先进入导通状态。

假设此时VT1先导通，产生集电极电流IC1，流经LED1使其发光，相应VT1的集电极电压迅速下降到接近于零伏。

这一变化的电压经电容器C1耦合至VT2基极，使VT2截止，发光二极管LED2不亮，这时VT2集电极电压迅速上升，约等于电源电压Vcc。

这一电
压变化通过C2耦合至VT1基极，促使VT1进一步导通。

这是多谐振荡器的第一个暂时状态。

与此同时，由于VT1进一步导通，三极管c极、e极间的
电阻极小，相当一个接通的开关，电容器C2原先积累的电荷经VT1的b、e 极放电，而C1右端电压在电源电压的作用下，开始上升，当达到0.7V左右时，VT2基极也为0.7V，VT2由截止翻转为导通，由此形成的集电极电流，使LED2发光。

同时，VT2集电极电压下降到接近0V，这一变化的电压通过C2耦合至VT1的基极，迫使VT1由导通翻转为截止，LED1随之熄灭，于。

闪烁灯电路的设计介绍
(一)整体电路的构建
根据设计要求和电路组成的一般原则，闪烁灯电路大致应由脉冲形成电路、驱动放大电路和负载(小灯泡)三部分组成，如图lO 一27 所示。

其中，脉冲形
成电
路的作用是产生周期性脉冲，控制小灯泡按一定周期发亮，出现闪烁；驱动电路的作用是把微弱的脉冲信号进行放大，以便驱动小灯泡闪烁发亮。

(二)单元电路的设计
1．脉冲形成电路的设计
脉冲产生电路一般是利用电容的充放电来实现的，可供选择电路较多．比较常用的有集成运放组成的脉冲产生电路和555 组成的多谐振荡电路等，对振荡周期要求较高时．还可选用晶体振荡器，另外用CMOS 门电路也可以组成脉冲振荡电路。

考虑到实际对脉冲周期精度要求并不高，因此，闪烁灯电路选用比较简单的
CMOS 门电路组成脉冲形成电路。

CD4069 是一个CMOS 六非门集成电路，采用双列式l4 引脚塑料封装，如图10-2-8 所示。

利用CD4069 其中的两个非门就可以组成脉冲产生电路，如图l0- 2-9 所示．CD4069 的两个非门组成一个简单的多谐振荡器，电阻R 起限制CMOS 电路输入电流的作用。

振荡器的频率主要取决于Rp 和C 的数值大小，即f=1/T=1/2RpC,调整Rp 可以改变振荡频率。

如当RP=l00kΩ,C=10uF 时．可得到频率为0.5Hz 的振荡脉冲。
