导线防振锤安装23

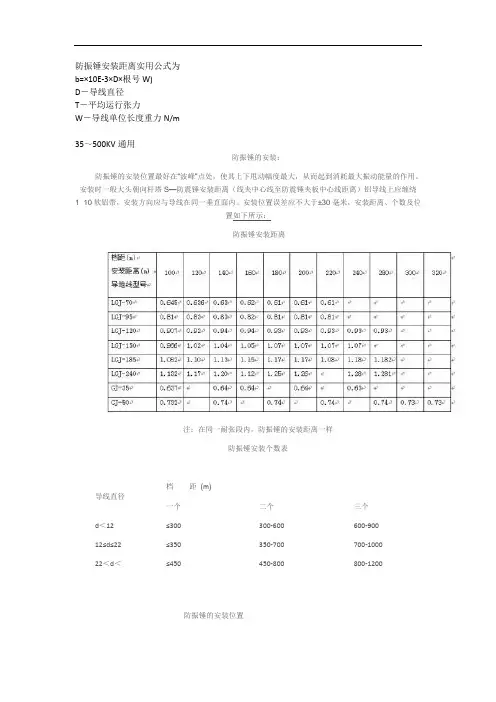

防振锤安装距离实用公式为b=×10E-3×D×根号W)D－导线直径T－平均运行张力W－导线单位长度重力N/m35～500KV通用防振锤的安装：防振锤的安装位置最好在“波峰”点处，使其上下甩动幅度最大，从而起到消耗最大振动能量的作用。

安装时一般大头朝向杆塔S—防震锤安装距离（线夹中心线至防震锤夹板中心线距离）铝导线上应缠绕1×10软铝带，安装方向应与导线在同一垂直面内。

安装位置误差应不大于±30毫米，安装距离、个数及位置如下所示：防振锤安装距离注：在同一耐张段内，防振锤的安装距离一样防振锤安装个数表档距(m)导线直径一个二个三个d＜12≤300300-600600-90012≤d≤22≤350350-700700-100022＜d＜≤450450-800800-1200防振锤的安装位置为防止导线损伤，在安装防震锤前必须缠绕铝包带：顺导线外层绕制方向；所缠绕铝包带露出夹口≦10mm；铝包带两头应有回头。

延伸阅读：当架空线路为多分裂导线时，子导线间加装了阻尼间隔棒，使导线振动性能大为改善，结合线路的设计、运行经验，可以确定在某些档距以内时，不再考虑采取防振措施，达到一定档距者或跨越河流时，仍应安装导线防振锤。

防震锤的型号规格：南京线路器材厂防震锤规格表型号导线截面（mm2）地线截面（mm2）重量（kg）FD-135-50FD-270-90FD-3120-150FD-4185-240FD-5300-500FD-6500-630FD-3535FD-5050FD-7070FD-100100型号适用导线外径（mm）重量（kg）FR-17-12FR-211-22FR-318-28FR-3A23-24FR-423-26FF-5（500kV线路用）杭州金塔电力线路器材有限公司防震锤规格表型号导线截面（mm2）地线截面（mm2）重量（kg）FDZ-135-50FDZ-270-95FDZ-3120-150FDZ-4185-240FDZ-5F300-400FDZ-6F500-630FDZ-1T35FDZ-2T50FDZ-3T70FDZ-4T100。

2023年变电所防振锤更换施工方案____年变电所防振锤更换施工方案一、工程概述随着变电所运行时间的增长，设备老化以及维修更换的需要逐渐增多，其中变电所防振锤的更换也成为必要的工程。

本施工方案将对____年变电所防振锤更换工程进行详细介绍，包括工程背景、工程范围、工程目标、施工内容、施工流程、施工措施以及质量控制措施。

二、工程背景变电所是电力系统中的重要设备，用于将高压电流转变为低压电流，然后供应给各种用户。

然而，变电所在运行过程中会产生较大的振动，为了减小振动对设备的损坏，防止设备损坏，需要在变电所安装防振锤。

然而，随着时间的推移，防振锤的性能会下降，需要定期更换以保证设备的正常运行。

三、工程范围本次工程包括对变电所中的所有防振锤进行更换，涵盖的设备包括变压器、开关设备、绝缘子等等。

具体的更换范围将根据现场实际情况进行确定。

四、工程目标本次工程的目标是将变电所中老化的防振锤全部更换为新的防振锤，并确保设备正常运行，有效减小振动对设备的影响。

五、施工内容1. 施工准备在施工开始之前，需要进行充分的准备工作，包括制定详细的施工方案、制定施工进度计划、购买所需材料和设备、组织施工人员等。

2. 现场测量在更换防振锤之前，需要对现场进行测量，包括测量振动频率、振幅等参数，以确定所需更换的防振锤的性能指标。

3. 防振锤更换根据测量结果和设备要求，选择合适的防振锤进行更换。

更换过程中，需要先将原有的防振锤拆除，然后安装新的防振锤，确保安装质量和位置的准确性。

4. 施工记录在施工过程中，需要做好详细的施工记录，包括施工时间、施工人员、使用的材料和设备、施工过程中的问题和处理方法等，以备后续参考。

六、施工流程1. 施工准备阶段明确工程目标和范围，制定详细的施工方案和进度计划，购买所需材料和设备，组织施工人员。

2. 现场测量阶段根据现场实际情况，进行振动参数的测量和记录，确定所需更换的防振锤的性能指标。

3. 防振锤更换阶段根据测量结果和设备要求，选择合适的防振锤进行更换。

导线防震锤施工方案1. 引言导线是输电线路中的重要组成部分，承载着电能传输的任务。

然而，在自然环境条件下，特别是在强风、地震等恶劣条件下，导线容易受到震动和振荡的影响，可能会导致断线、杆塔倒塌等严重后果。

为了确保输电线路的可靠性和安全性，我们需要在导线附近安装防震锤。

本文将介绍导线防震锤的施工方案，确保其正确且稳定地安装在输电线路上。

2. 施工准备在开始施工之前，需要进行一系列准备工作，确保施工过程的顺利进行。

2.1 工具和材料准备•铁锤：用于锤打地面和导线防震锤，建议选择重量适中的铁锤。

•螺丝刀：用于拧紧螺丝和螺母。

•扳手：用于固定导线防震锤。

•导线防震锤：根据实际需要选择合适的规格型号。

•安全带：用于保护施工人员的安全。

•防护手套：用于保护施工人员的手部。

2.2 施工人员培训在施工开始之前，施工人员应接受相关培训，了解导线防震锤的安装方法和注意事项。

他们应该了解施工区域的环境条件，并掌握安全操作规程。

2.3 施工区域评估在施工之前，需要对施工区域进行评估。

评估内容包括地形、土壤条件、导线形状等。

评估结果将决定施工方案的具体安排。

3. 施工步骤3.1 确定安装位置根据导线的走向和实际需要，选择合适的位置进行导线防震锤的安装。

安装位置应在导线正下方，以最大限度地减小导线振动对杆塔的冲击。

3.2 打造基础在安装位置附近挖掘一个合适大小的基础坑，并清理坑内的杂物。

基础坑的尺寸应根据导线防震锤的具体要求进行设计。

3.3 安装导线防震锤将导线防震锤安装在基础坑中，并确保其与地面紧密接触。

使用合适的螺栓和螺母将导线防震锤固定在基础坑内。

3.4 调整导线防震锤位置根据实际需要，调整导线防震锤的位置，确保其在导线正下方，并与导线保持一定的距离。

调整后，再次检查导线防震锤与地面的接触情况。

3.5 固定导线防震锤使用扳手等工具，拧紧螺丝和螺母，固定导线防震锤。

确保导线防震锤与基础坑紧密结合，并能够承受导线的振动。

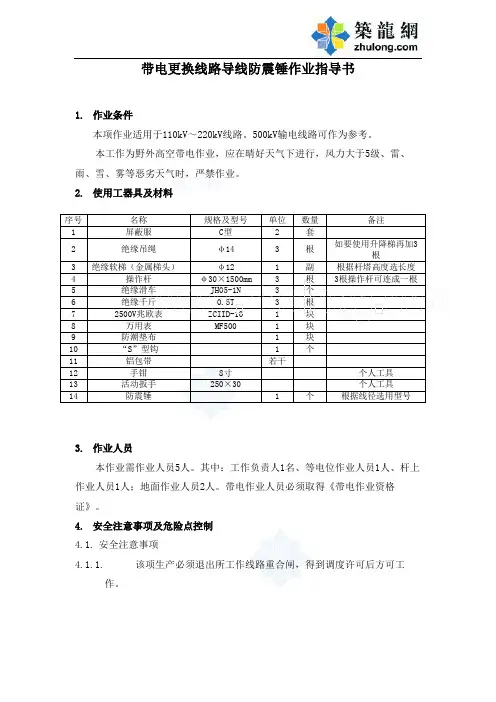

带电更换线路导线防震锤作业指导书1. 作业条件本项作业适用于110kV ～220kV 线路。

500kV 输电线路可作为参考。

本工作为野外高空带电作业，应在晴好天气下进行，风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁作业。

2. 使用工器具及材料3. 作业人员本作业需作业人员5人。

其中：工作负责人1名、等电位作业人员1人、杆上作业人员1人；地面作业人员2人。

带电作业人员必须取得《带电作业资格证》。

4. 安全注意事项及危险点控制 4.1. 安全注意事项 4.1.1.该项生产必须退出所工作线路重合闸，得到调度许可后方可工作。

4.1.2.带电作业开始前，所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm，极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。

4.1.3.杆上人员必须穿戴全套合格的屏蔽服或静电服。

4.1.4.现场工作人员必须戴安全帽，杆上人员不得失去安全带的保护。

4.1.5.上下传递工器具应使用绝缘绳；4.1.6.绝缘工具保持有效绝缘长度操作杆： 110kV—1.3米; 220kV--2.1米人体对带电体、绝缘绳索承力工具： 110kV—1米; 220kV--1.8米对邻相的安全距离： 110kV—1.4米; 220kV—2.5米4.1.7.等电位作业人员应保持对邻相和对地的有效安全距离。

导线线径小于120平方毫米不得挂软梯上人。

4.1.8.加强现场监护，及时纠正不安全动作，天气不良，停止作业。

4.2.危险点控制措施5.1.作业方法：等电位作业法。

5.2.作业步骤5.2.1.接受工作任务，召开班前会，讲解相关安全技术措施及施工方法5.2.2.填写工作票，准备好工器具。

5.2.3.申请停用该线路重合闸，得到调度许可后方可工作。

5.2.4.列队宣读工作票。

工作负责人向成员交待安全、技术及危险点控制措施。

5.2.5.铺设好防潮垫布，现场检测绝缘工器具及安全用具。

5.2.6.杆上作业人员登至横担合适位置挂好吊绳，与地面作业人员配合挂好软梯，挂好等电位人体后备保护绳。
