第六章_同步电机练习题 3

第六章 同步电机一、填空1. ★在同步电机中，只有存在 电枢反应才能实现机电能量转换。

答 交轴2. 同步发电机并网的条件是：（1） ；（2） ；（3） 。

答 发电机相序和电网相序要一致，发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3. ★同步发电机在过励时从电网吸收 ，产生 电枢反应；同步电动机在过励时向电网输出 ，产生 电枢反应。

答 超前无功功率，直轴去磁，滞后无功功率，直轴增磁4. ★同步电机的功角δ有双重含义，一是 和 之间的夹角；二是 和空间夹角。

答 主极轴线，气隙合成磁场轴线，励磁电动势，电压5. 凸极同步电机转子励磁匝数增加使q X 和d X 将 。

答 增加6. 凸极同步电机气隙增加使q X 和d X 将 。

答 减小7. ★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 。

答 δsin2)X 1X 1(mU dq 2- 二、选择1. 同步发电机的额定功率指（ ）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

答 D2. ★同步发电机稳态运行时，若所带负载为感性8.0cos =ϕ，则其电枢反应的性质为（ ）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

答 C3. 同步发电机稳定短路电流不很大的原因是（ ）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

答 B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为（ ）。

A q aq d ad X X X X X >>>>σ；B σX X X X X q aq d ad >>>>；C σX X X X X ad d aq q >>>>；D σX X X X X aq q ad d >>>>。

6.1 三相同步发电机基本工作原理和结构6-1-1 同步发电机是怎样发出三相对称正弦交流电的？答： 同步发电机的转子上绕有励磁绕组，通以直流电励磁，产生磁场，并由原动机带动旋转，使定子三相对称绕组不断切割转子磁场而感应出三相交流电动势。

（1）波形：由于感应电动势的波形主要取决于转子磁场在气隙空间分布的波形，制造时使转子磁极的磁场在气隙空间尽可能按正弦波分布，三相绕组的Y 形连接和采用短距、分布绕组，便得到正弦波形的感应电动势；（2）大小：由于定子三相绕组对称，它们切割同一个转子磁场，三相感应电动势也对称，大小均为01144.4Φ=W K fN E（3）相位差和相序：由于定子绕组在空间位置上互差1200电角度，转子旋转磁场切割定子三相绕组在时间上有先后顺序，定子的三相感应电动势在时间相位上就互差1200电角度，如果将先切割的一相定义为A 相，则后切割的那两相就为B 相和C 相，因此三相电动势的相序与转子转向一致，其由转子转向决定； （4）频率：转子转过一对磁极，感应电动势就经历一个周期的变化，若电机有p 对磁极，转子以每分钟n 转旋转，则每分钟内电动势变化pn 个周期，即频率为：60pn f =也就是当电机的磁极对数p 一定时，频率f 和转速n 有严格不变的关系。

6-1-2 什么叫同步电机？其感应电动势频率和转速有何关系？怎样由其极数决定它的转速？答： 转子的转速恒等于定子旋转磁场的转速的电机称为同步电机，其感应电动势的频率与转速之间的关系是：60pnf =，当电机的磁极对数p 一定时，f ∝n ，即：频率f 与转速n 之间保持严格不变的关系。

6-1-3 说明汽轮发电机的基本结构，为什么汽轮发电机的转子采用隐极式，而水轮发电机的转子采用凸极式？答：汽轮发电机的基本结构由定子、转子两部分组成，定子由定子铁心、电枢绕组、机座及端盖等部件组成；转子由转子铁心、励磁绕组、护环、集电环、中心环、阻尼绕组和风扇等组成。

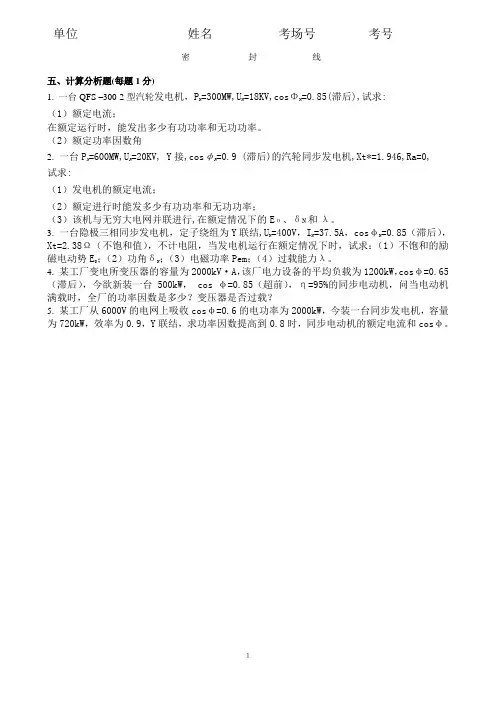

单位_______________________ 姓名_____________ 考场号__________ 考号_________--------------------------------------------密--------------------封-------------------线----------------------------------------五、计算分析题(每题1分)1. 一台QFS –300-2型汽轮发电机，P N=300MW,U N=18KV,cosΦN=0.85(滞后),试求:（1）额定电流；在额定运行时，能发出多少有功功率和无功功率。

（2）额定功率因数角2.一台P N=600MW,U N=20KV, Y接,cosφN=0.9 (滞后)的汽轮同步发电机,Xt*=1.946,Ra=0,试求:（1）发电机的额定电流；（2）额定进行时能发多少有功功率和无功功率；（3）该机与无穷大电网并联进行,在额定情况下的Eο、δN和λ。

3.一台隐极三相同步发电机，定子绕组为Y联结,U N=400V，I N=37.5A，cosφN=0.85（滞后），Xt=2.38Ω（不饱和值），不计电阻，当发电机运行在额定情况下时，试求：（1）不饱和的励磁电动势E0；（2）功角δN；（3）电磁功率Pem；（4）过载能力λ。

4.某工厂变电所变压器的容量为2000kV·A，该厂电力设备的平均负载为1200kW，cosφ=0.65（滞后），今欲新装一台500kW， cos φ=0.85（超前），η=95%的同步电动机，问当电动机满载时，全厂的功率因数是多少？变压器是否过载？5.某工厂从6000V的电网上吸收cosφ=0.6的电功率为2000kW，今装一台同步发电机，容量为720kW，效率为0.9，Y联结，求功率因数提高到0.8时，同步电动机的额定电流和cosφ。

１。

同步电机习题与答案6.1 同步电机的气隙磁场，在空载时是如何激励的？在负载时是如何激励的？[答案见后]6.2 为什么大容量同步电机采用磁极旋转式而不采用电枢旋转式？[答案见后]6.3 在凸极同步电机中，为什么要采用双反应理论来分析电枢反应？[答案见后]6.4 凸极同步电机中，为什么直轴电枢反应电抗Xad大于交轴电枢反应电抗Xaq？[答案见后]6.5 测定同步发电机的空载特性和短路特性时，如果转速降为原来0.95nN，对试验结果有什么影响？[答案见后]6.6 一般同步发电机三相稳定短路，当Ik =IN时的励磁电流Ifk和额定负载时的励磁电流IfN 都已达到空载特性的饱和段，为什么前者Xd取不饱和值而后者取饱和值？为什么Xq一般总是采用不饱和值？[答案见后]6.7 为什么同步发电机突然短路，电流比稳态短路电流大得多？为什么突然短路电流大小与合闸瞬间有关？[答案见后]6.8 在直流电机中，E>U还是U>E是判断电机作为发电机还是作为电动机运行的依据之一，在同步电机中，这个结论还正确吗？为什么？[答案见后]6.9 当同步发电机与大容量电网并联运行以及单独运行时，其cosφ是分别由什么决定的？为什么？[答案见后]6.10 试利用功角特性和电动势平衡方程式求出隐极同步发电机的V形曲线。

[答案见后]6.11 两台容量相近的同步发电机并联运行，有功功率和无功功率怎样分配和调节？[答案见后]6.12 同步电动机与感应电动机相比有何优缺点？[答案见后]6.13 凸极式同步发电机在三相对称额定负载下运行时，设其负载阻抗为R+jX，试根据不考虑饱和的电动势相量图证明下列关系式[答案见后]6.14 试述直流同步电抗Xd 、直轴瞬变电抗X´d、直轴超瞬变电抗X"d的物理意义和表达式，阻尼绕组对这些参数的影响？[答案见后]6.15 有一台三相汽轮发电机，PN ＝25000kW，UN＝10.5kV，Y接法，cosφN＝0.8（滞后），作单机运行。

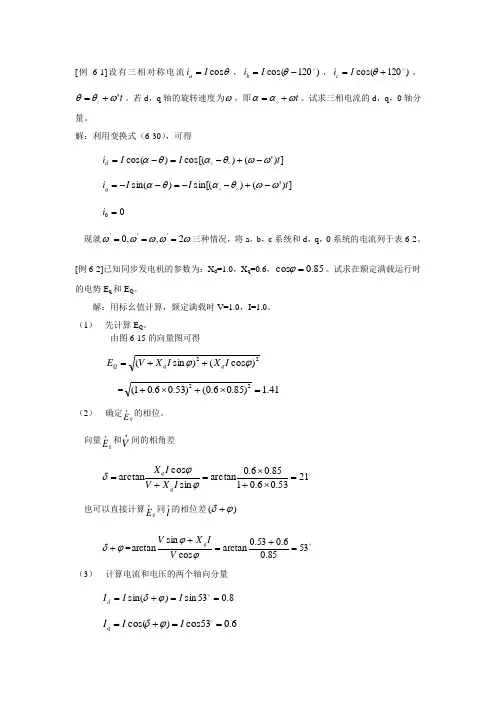

[例6-1]设有三相对称电流θcos I i a =，)120cos( -=θI i b ，)120cos(+=θI i c ，t 'ωθθ+= 。

若d ，q 轴的旋转速度为ω，即t ωαα+= 。

试求三相电流的d ，q ，0轴分量。

解：利用变换式（6-30），可得])'()cos[()cos(t I I i d ωωθαθα-+-=-= ])'()sin[()sin(t I I i q ωωθαθα-+--=--=00=i现就'''0,,2ωωωωω===三种情况，将a ，b ，c 系统和d ，q ，0系统的电流列于表6-2。

[例6-2]已知同步发电机的参数为：X d =1.0，X q =0.6，85.0cos =ϕ。

试求在额定满载运行时的电势E q 和E Q 。

解：用标幺值计算，额定满载时V=1.0，I=1.0。

（1） 先计算E Q 。

由图6-15的向量图可得22)cos ()sin (ϕϕI X I X V E q q Q ++==41.1)85.06.0()53.06.01(22=⨯+⨯+（2） 确定QE •的相位。

向量QE •和V •间的相角差2153.06.0185.06.0arctansin cos arctan=⨯+⨯=+=ϕϕδI X V I X q q也可以直接计算QE •同I •的相位差)(ϕδ+ϕδ+= 5385.06.053.0arctancos sin arctan=+=+ϕϕV I X V q（3） 计算电流和电压的两个轴向分量8.053sin )sin(==+=I I I d ϕδ6.053cos )cos(==+= I I I q ϕδ36.021sin sin === V V V d δ93.021cos cos === V V V q δ（4） 计算空载电势q E 。

qE =QE +(dX -q X ) dI =1.41+(1-0.6)⨯0.8=1.73[例6-3] 就例6-2的同步发电机及所给运行条件，在给出'd X =0.3,试计算电势'q E 和'E 。

第六章 同步电机6．1 同步电机和异步电机在结构上有哪些区别？同步电机：转子直流励磁，产生主磁场，包括隐极和凸极异步电机：转子隐极，是对称绕组，短路，绕组是闭合的，定子两者都一样。

6．2 什么叫同步电机？怎样由其极数决定它的转速？试问75r/min 、50Hz 的电机是几极的？同步电机：频率与电机转速之比为恒定的交流电机601f pn =，16060507540f n P ⨯===（极）6．3 为什么现代的大容量同步电机都做成旋转磁极式？∵励磁绕组电流相对较小，电压低，放在转子上引出较为方便，而电枢绕组电压高 ，电流大，放在转子上使结构复杂，引出不方便，故大容量电机将电枢绕组作为定子，磁极作为转子，称为旋转磁极式。

6．4汽轮发电机和水轮发电机的主要结构特点是什么？为什么有这样的特点？气轮发电机：转速高，一般为一对极，min 3000r n =，考虑到转子受离心力的作用，为很好的固定励磁绕组，转子作成细而长的圆柱形，且为隐极式结构。

转子铁心一般由高机械强度和磁导率较高的合金钢锻成器与转轴做成一个整体，铁心上开槽，放同心式励磁绕组。

水轮发电机：n 低，2P 较多，直径大，扁平形，且为立式结构，为使转子结构和加工工艺简单，转子为凸极式，励磁绕组是集中绕组，套在磁极上，磁极的极靴行装有阻尼绕组。

6．6 为什么水轮发电机要用阻尼绕组，而汽轮发电机却可以不用？水轮发电机一般为凸极结构，为使转子产生异步转矩，即能异步起动，加阻尼绕组。

汽轮发电机一般为隐极结构，它起动时的原理与异步机相同，∴不必加起动绕组。

6．7 一台转枢式三相同步发电机，电枢以转速n 逆时针方向旋转，对称负载运行时，电枢反应磁动势对电枢的转速和转向如何？对定子的转速又是多少？对电枢的转速为n ，为定子的转速为0，方向为顺时针。

原因是：要想产生平均转矩，励磁磁势与电枢反应磁势必然相对静止，而现在励磁磁势不变。

∴电枢反应磁势对定子也是相对静止的，而转子逆时针转，∴它必须顺时针转，方能在空间静止。
