聚羧酸减水剂合成简介共22页文档

四、聚羧酸高性能减水剂
【实验室合成工艺简述】
在配有电动搅拌器、温度计、滴液装置、以及回 流冷凝管的圆底烧瓶中，通过水浴加热的方法缓慢滴 加聚合单体溶液和引发剂溶液。反应温度可根据具体 的反应单体类型和引发剂种类酌情选择，一般可以选 择70~105℃作为反应温度。先加单体溶液，后加残余 的引发剂溶液，提温熟化。继续反应1-2h，降温至 50℃以下，中和到指定PH值范围，出料灌装。
谢谢
四、聚羧酸高性能减水剂
【建议使用方案】
1、建议用户在使用之前，通过自己的试验和复配技术来确 定该产品的使用方法和条件。减水剂的一般掺量为胶凝材料 （一般指水泥）0.5 %—1.2 %。由于各地区水泥的差异性较大， 特别是某些工地采用了一些特殊的水泥或骨料甚至掺用其它的 材料，都需要使用者适当调整掺量已达到最佳的使用性能。 2、针对具体的水泥及配合比还应进一步通过应用试验验证， 才能最终确定减水剂的最佳掺量。建议：使用时预先混合到计 量好的水中加入混凝土中，以保证混凝土在最短的时间里搅拌 均匀。 3、使用中也可以根据实际需要同某些适用的缓凝剂、消泡剂、 引气剂及木钠等减水剂复合使用一达到使用效果。。
到质的飞跃。
四、聚羧酸高性能减水剂
【性能特点】
1、超高的减水率，可在低掺量时达到高减水率，达到最佳 掺量时可达到30%以上，为实际生产时提供了更多的强度富余 空间，同时生产易泵送的高强混凝土成为可能，如C100以上； 2、低掺量。折合成有效物实际掺量为水泥用量的0.2%0.5%）； 3、保坍性好。新拌混凝土状态保持性能优良，2小时内坍 落度基本无损失,特别适用于配制高性能与高强度泵送混凝土， 并且凝结时间满足正常工作需要； 4、超强的保水性能，使新拌混凝土具有良好的粘聚性、包 裹性，不易离析、泌水，混凝土流动性优良，同时具有良好的 匀质性和工作性；

保坍性能
坍落度保持
聚羧酸减水剂具有较好的保坍性能，能有效保持混凝土坍落度经时损失较小，便于施工 。
时间稳定性
聚羧酸减水剂能提高混凝土的抗分离性，使混凝土在较长时间内保持较好的工作性能。
收缩性能
收缩率
聚羧酸减水剂能降低混凝土的收缩率，减少混凝土开裂的风险，提高混凝土结构的耐久性。
自收缩
与传统的减水剂相比，聚羧酸减水剂对混凝土的自收缩影响较小，有利于减小混凝土开裂的可能性。
聚羧酸减水剂在混凝土中作为高效减水剂，能够显著降低混凝土的用水量，提高混凝土的流动性和可泵性，同时 减少混凝土的收缩和开裂，增强混凝土的耐久性。
在砂浆中的应用
总结词
提高砂浆性能、改善施工性、增强粘结力
详细描述
聚羧酸减水剂在砂浆中能够降低砂浆的用水 量，提高砂浆的流动性和可泵性，同时增强 砂浆的粘结力和抗渗性能，改善砂浆的施工 性能和耐久性。
溶剂与pH值
溶剂的种类和pH值对聚合物的溶 解性和稳定性有影响，进而影响 聚羧酸减水剂的性能。
03
聚羧酸减水剂的性能研 究
减水性能
减水率
聚羧酸减水剂的减水率较高，可达到 20%~30%，能有效减少混凝土搅拌 用水量，降低水灰比，提高混凝土的 强度和耐久性。
适应性
聚羧酸减水剂对不同原材料和配合比 的混凝土具有较好的适应性，可在较 大范围内调节减水率和保坍性能。
聚合反应
在一定温度和压力下进行聚合 反应。
后处理
对聚合物进行分离、洗涤、干 燥等后处理操作。
成品制备
将处理后的聚合物进行溶解、 稀释，得到聚羧酸减水剂成品
。
影响因素
单体种类与比例
不同单体对聚羧酸减水剂的性能 产生影响，选择合适的单体种类 和比例是关键。

图片简介:本技术介绍了一种聚羧酸减水剂生产工艺，在常温状态下，往反应箱内加入占总溶液总比重20％50%的聚醚时，后加入占总溶液总比重30%71.7％的水进行溶解，自由基聚合：往进行溶解后的溶液内滴加占总溶液总比重3％7.5%的丙烯酸，滴加完毕后开始滴加占总溶液总比重0.3％的巯基乙酸，接枝反应：对经过自由基聚合的溶液进行加热直到8085摄氏度，开始滴加一个半小时的混合物，所述混合物由占总溶液总比重0.5％过硫酸铵和占总溶液总比重4.5％10.5%水混合而成，保温：将经过接枝反应中的溶液在80摄氏度下，保温一个半小时至两个小时。

技术要求1.一种聚羧酸减水剂生产工艺，其特征在于：在常温状态下，往反应箱（1）内加入占总溶液总比重20％-50%的聚醚时，后加入占总溶液总比重30%-71.7％的水进行溶解，自由基聚合：往进行溶解后的溶液内滴加占总溶液总比重3％-7.5%的丙烯酸，滴加完毕后开始滴加占总溶液总比重0.3％的巯基乙酸，接枝反应：对经过自由基聚合的溶液进行加热直到80-85摄氏度，开始滴加一个半小时的混合物，所述混合物由占总溶液总比重0.5％过硫酸铵和占总溶液总比重4.5％-10.5%水混合而成，保温：将经过接枝反应中的溶液在80摄氏度下，保温一个半小时至两个小时；其中，所述的反应箱（1）侧壁上设有出料管（11），所述反应箱（1）设有加热块（13），所述反应箱（1）内设有传动轴（14），所述传动轴（14）上设有搅拌杆（141），所述反应箱（1）侧壁上设有保温层（12），所述反应箱（1）顶部设有多个进料口（15），所述反应箱（1）顶部设有多个与所述进料口（15）相配合的连接管（3），所述连接管（3）顶部设有储料箱（2），所述连接管（3）侧壁上设有第一通槽，所述第一通槽内设有固定板（31），所述连接管（3）内设有支撑板（5），所述支撑板（5）上设有连接轴（4），所述连接轴（4）穿设于所述储料箱（2）内，所述支撑板（5）底部设有导块（55），所述支撑板（5）上设有下料口（54），所述下料口（54）设于所述导块（55）上方；在制备聚羧酸减水剂时，将聚醚和水加入到反应箱（1）内，传动轴（14）带动搅拌杆（141）转动，聚醚与水在反应箱（1）内混合；将丙烯酸放入到其中一个储料箱（2）内，再将巯基乙酸、硫酸铵和水的混合物放入另外的储料箱（2）内，推动连接轴（4）带动支撑板（5）移动，根据需要滴加的量确定支撑板（5）的位置；当支撑板（5）位置确定后，储料箱（2）内的液体进入到连接管（3）内，连接管（3）内的液体从下料口（54）处往下运动，液体粘沿导块（55）往下滑落，将液体滴入到反应箱（1）内，根据先后顺序依次将相应的液体加入到反应箱（1）内，当聚羧酸减水剂制备完成后，将聚羧酸减水剂出料管（11）内排出，获得初成品聚羧酸减水剂。

但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系 高性能减水剂的合成工艺。因此，本文在此予以简介之。
二、聚羧酸系高性能减水剂合成工艺简介。
聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。聚 酯类：包括酯化和聚合两个过程。聚醚类：只有聚合一个过程。
（一）、聚酯类聚羧酸系高性能减水剂合成工艺。
（3）、中和反应，将反应好的聚合物降温至50C以下，边搅拌边加入片 碱100kg，调节PH值6—乙反应完成，得到含固量为30%勺聚酯类聚羧酸系高 性能减水剂成品。
（二）、聚醚类聚羧酸系高性能减水剂合成工艺
（1）、合成工艺简图：
聚合反应―中和反应―成品
（2）、反应过程如下：
1、聚合反应：计量维生素C:,疏基乙酸：，配以580kg去离子水，泵 入滴定罐A备用，是为A料。计量丙烯酸，配以44kg去离子水，泵入滴定罐B备用，是为B料。往反应釜内加入去离子水930kg，烯丙醇聚氧乙烯醚1800kg,由室温升至55C，加入双氧水（配114kg去离子水），同时滴定A B料，B料3小时滴定完，A料小时滴定完，保温1小时。（温度控制60±2C）。
聚羧酸减水剂生产工艺
一、引言
一般认为， 减水剂的发展分为三个阶段： 以木质素磺酸钙为代表的第一代普通减 水剂阶段； 以萘系为代表的第二代高效减水剂阶段； 以聚羧酸系为代表的第三代 高性能减水剂阶段。
与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚 羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合 成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、 （甲基）丙烯酸、 烯丙醇聚氧乙烯醚等。2.在分子结构上， 聚羧酸系高性能减水剂的分子结构是线 形梳状结构， 而不是传统减水剂单一的线形结构。 该类减水剂主链上聚合有多种 不同的活性基团，如羧酸基团（一COOH羟基基团（一0H、磺酸基（一S03Na等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的 空间位阻效应。由于其广泛的原料来源，独特的分子结构，故而具有前两代减水 剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已 成为混凝土外加剂研究领域的重点和热点之一。

聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。

与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。

2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。

该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（—COOH）、羟基基团（—OH）、磺酸基（—SO3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。

由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。

但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。

因此，本文在此予以简介之。

二、聚羧酸系高性能减水剂合成工艺简介。

聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。

聚酯类：包括酯化和聚合两个过程。

聚醚类：只有聚合一个过程。

(一)、聚酯类聚羧酸系高性能减水剂合成工艺。

1、合成工艺简图冷凝器去离子水↓↓聚乙二醇过硫酸铵↓→→→→→→酯化→→→→→计量槽→→聚合中和成甲基丙烯酸→→→→→→→→→→反应→→→→→计量槽→→反应反应品↑↑↑↑去离子水氢氧化钠2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg，将其在水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg，以及小料1份（对苯二酚：5.28kg、吩噻嗪：1.06kg），升温至90℃，加入浓硫酸69.3kg，继续升温至120℃，保持4.5小时，后充氮气2小时，（6㎡／时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。

HPEG和TPEG实例
• 氧化-还原共轭体系： • 预备：（1）AA36克+去离子水20克 • （2）L-抗坏血酸0.3克+巯基乙酸0.69+去离子水 110 • （3）NOH13克+水260 • 合成前1小时备好 • 流程： • 1.在在配有搅拌和加热装置的四口瓶（1000毫升） 中加入去离子水200克。边搅拌边加入TPEG共365克； 加热搅拌溶解到60度后直接加双氧水（30%浓度）3 克。
• 2.在搅拌保温状态下，开始滴加（1）[滴加 控制时间3h左右]；稍后5分钟后开始滴加 （2）[控制滴加时间3.5h左右]。全部滴加完 毕后开启加热到60度。并在此温度范围继 续搅拌1h. • 3.降温到50度以下。在10分钟左右缓慢加入 （3）。调节PH值在6-7。 • 抽检。成品
聚羧酸类高性能减水剂复配
4.具体投料比例（以100公斤MPEG计）： MPEG1000-100公斤=100摩尔 MAA=100摩尔*4*86/1000=34.4公斤 对甲苯磺酸=MPGG1000的100公斤*2%=2公 斤 • 对苯二酚=MAA的34.4公斤*1%=0.344公斤
• 5.实验室操作参考： • 把计量好的MPEG1000共200克；对苯二酚 0.69克；对甲苯磺酸4克依次投入干净的有 配套加热的四口烧瓶中，在80度熔化，滴 加计量好的MAA68.8克，滴加时间在30-50 分钟，加完后升温到130度。分别在每一小 时间歇抽真空。收集冷却下来的液体。在 130度反应6小时以上。
1.APEG参考合成工艺
• 国内目前APEG共聚工艺大体是俩种反应体系： 一是采取75度以上温度纯氧化体系；二是45度 左右的氧化-还原体系。 • 各供应商为推广产品也提供不少合成工艺。 • 就目前来看，人们习惯的把每个百分点价格来 讨论减水剂成本。其实产品的成本我认为应该 是同混凝土配合比，同掺量（比如都配成掺量 C*1%的）的成品成本对比。另外还要考虑广 泛的适应性。APEG虽然价格较HPEG和TPEG低， 但是综合成本还是不一定低。

谢谢观看
应用范围
应用范围
适用于高速铁路、客运专线、工业与民用建筑、道路、桥梁、港口码头、机场等工程建设的预制和现浇混凝 土、钢筋混凝土及预应力混凝土。
特别适用于配制混凝土施工时间长，对混凝土坍落度保持要求高的工程，如核电工程。
使用方法
使用方法
掺量范围：一般情况下，折算20%含固量时掺量为胶凝材料重量的0.5～1.5%，推荐掺量为1.0%。
合成方法
合成方法
对于聚羧酸减水剂的合成，分子结构的设计是至关重要的，其中包括分子中主链基团、侧链密度以及侧链长 度等。合成方法主要包括原位聚合接枝法、先聚合后功能化法和单体直接共聚法。
1、原位聚合接枝法
以聚醚作为不饱和单体聚合反应的介质，使主链聚合以及侧链的引入同时进行，工艺简单，而且所合成的减 水剂分子质量能得到一定的控制，但这种方法涉及的酯化反应为可逆反应，在水溶液中进行导致接枝率比较低， 已经逐渐被淘汰E14]。
优劣特点
优劣特点
在很多混凝土工程中，萘系等传统高效混凝土由于技术性能的局限性，越来越不能满足工程需要。在国内外 备受的新一代减水剂，聚羧酸系高性能减水剂，由于真正做到了依据分散水泥作用机理设计有效的分子结构，具 有超分散型，能防止混凝土坍落度损失而不引起明显缓凝，低掺量下发挥较高的塑化效果，流动性保持性好、水 泥适应广分子构造上自由度大、合成技术多、高性能化的余地很大，对混凝土增强效果显著，能降低混凝土收缩， 有害物质含量极低等技术性能特点，赋予了混凝土出色的施工和易性、良好的强度发展、优良的耐久性、聚羧酸 系高性能减水剂具有良好的综合技术性能优势及环保特点，符合现代化混凝土工程的需要。因此，聚羧酸系高性 能减水剂正逐渐成为配制高性能混凝土的首选外加剂。据报道，日本聚羧酸外加剂使用量已占所有高性能外加剂 产品总量的80%以上，北美和欧洲也占了50%以上。在我国，聚羧酸系减水剂已成功应用仅在三峡大坝、苏通大桥、 田湾核电站、京沪高铁等国家大型水利、桥梁、核电、铁路工程，并取得了显著的成果。

筛析法
通过筛析新拌混凝土中粗细骨料来测定泌水率比，筛析法测得的泌水率比更为准确。
含气量测试方法
压力法
通过测量新拌混凝土中空气压力来评定 含气量，含气量适中时，混凝土性能最 佳。
VS
容积法
通过测量新拌混凝土容积和干重来计算含 气量，容积法适用于各种强度等级的混凝 土。
04
聚羧酸减水剂性能影响因素分 析
本，同时减少对环境的影响。
推动混凝土技术发展
03
聚羧酸减水剂的研究和应用有助于推动混凝土技术的
发展和创新，为工程建设提供更优质的材料。
02
聚羧酸减水剂的合成工艺
原料选择与准备
01
主要原料
选择纯度高的丙烯酸、甲基丙烯酸 等单体作为主要原料。
链转移剂
根据需要，选用合适的链转移剂以 调节分子量。
03
02
组成。
发展历程
02
从传统的木质素磺酸盐减水剂、萘系减水剂发展到聚羧酸减水
剂，其性能得到了显著提升。
应用领域
03
广泛应用于混凝土工程、预制构件、高速铁路、桥梁、隧道等
领域。
研究目的和意义
提高混凝土性能
01
聚羧酸减水剂可以降低混凝土的水灰比，提高混凝土
的强度和耐久性。
节约原材料
02 使用聚羧酸减水剂可以减少水泥用量，降低混凝土成
耐久性
聚羧酸减水剂可改善混凝土的抗渗性、抗冻 融性等耐久性பைடு நூலகம்标，延长混凝土使用寿命。
在高强混凝土中应用效果评价
工作性能
聚羧酸减水剂能显著提高高强混凝土 的流动性、粘聚性和保水性，有利于
施工操作。
强度发展
聚羧酸减水剂对高强混凝土早期强度 发展有促进作用，后期强度稳定增长

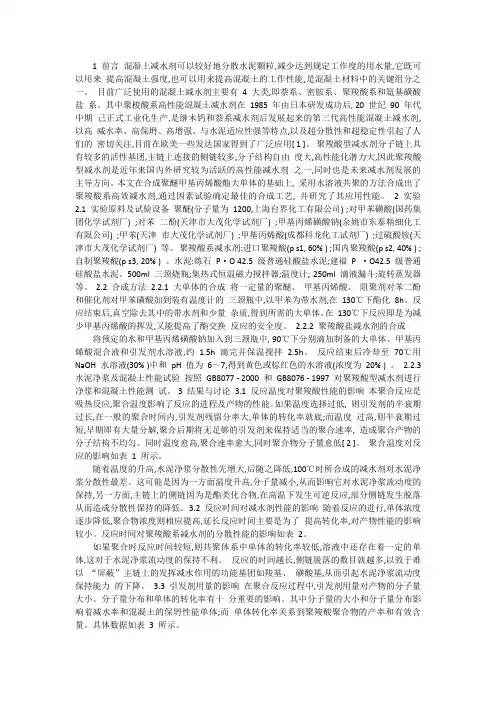

1 前言混凝土减水剂可以较好地分散水泥颗粒,减少达到规定工作度的用水量,它既可以用来提高混凝土强度,也可以用来提高混凝土的工作性能,是混凝土材料中的关键组分之一。

目前广泛使用的混凝土减水剂主要有 4 大类,即萘系、密胺系、聚羧酸系和氨基磺酸盐系。

其中聚梭酸系高性能混凝土减水剂在1985 年由日本研发成功后, 20 世纪90 年代中期己正式工业化生产,是继木钙和萘系减水剂后发展起来的第三代高性能混凝土减水剂,以高减水率、高保坍、高增强、与水泥适应性强等特点,以及超分散性和超稳定性引起了人们的密切关注,目前在欧美一些发达国家得到了广泛应用[ 1 ]。

聚羧酸型减水剂分子链上具有较多的活性基团,主链上连接的侧链较多,分子结构自由度大,高性能化潜力大,因此聚羧酸型减水剂是近年来国内外研究较为活跃的高性能减水剂之一,同时也是未来减水剂发展的主导方向。

本文在合成聚醚甲基丙烯酸酯大单体的基础上, 采用水溶液共聚的方法合成出了聚羧酸系高效减水剂,通过因素试验确定最佳的合成工艺, 并研究了其应用性能。

2 实验2.1 实验原料及试验设备聚醚(分子量为1200,上海台界化工有限公司) ;对甲苯磺酸(国药集团化学试剂厂) ;对苯二酚(天津市大茂化学试剂厂) ;甲基丙烯磺酸钠(余姚市东泰精细化工有限公司) ;甲苯(天津市大茂化学试剂厂) ;甲基丙烯酸(成都科龙化工试剂厂) ;过硫酸铵(天津市大茂化学试剂厂) 等。

聚羧酸系减水剂:进口聚羧酸(p s1, 60% ) ;国内聚羧酸(p s2, 40% ) ;自制聚羧酸(p s3, 20% ) 。

水泥:炼石P·O 42.5 级普通硅酸盐水泥;建福P ·O42.5 级普通硅酸盐水泥。

500ml 三颈烧瓶;集热式恒温磁力搅拌器;温度计; 250ml 滴液漏斗;旋转蒸发器等。

2.2 合成方法2.2.1 大单体的合成将一定量的聚醚、甲基丙烯酸、阻聚剂对苯二酚和催化剂对甲苯磺酸加到装有温度计的三颈瓶中,以甲苯为带水剂,在130℃下酯化8h。

聚羧酸减水剂合成工艺聚羧酸减水剂是一种高效的混凝土添加剂，可以有效地降低混凝土的黏度和增强混凝土的流动性，从而提高混凝土的工作性能和施工质量。

聚羧酸减水剂的合成工艺是一项非常重要的技术，在该过程中需要考虑许多因素，如原材料的选择、反应条件的控制、产品的稳定性等等。

本文将介绍聚羧酸减水剂的合成工艺及其主要特点。

一、原材料的选择聚羧酸减水剂是由聚羧酸、脂肪醇聚氧乙烯醚、乙烯-丙烯酸酯共聚物等多种原材料合成而成。

其中，聚羧酸是合成聚羧酸减水剂的关键原材料之一，决定了产品的质量和性能。

对聚羧酸的选择需要考虑其分子量、化学结构、分散性等因素。

二、反应条件的控制聚羧酸减水剂的合成是一种较为复杂的化学反应，需要控制反应条件，以确保产品的稳定性和性能。

反应条件包括温度、pH值、反应时间等因素。

其中，温度是影响反应速率的关键因素之一。

适宜的反应温度能够促进反应过程的进行，并且不会导致产物的分解或者分子量降低；反应时间也是影响反应结果的重要因素，如果反应时间太短，产品的分子量将较低，而反应时间过长则会导致产物的不稳定性和杂质的产生。

三、产品的稳定性聚羧酸减水剂的稳定性是评价产品质量的一个重要指标，直接影响产品的使用效果和寿命。

产品的稳定性主要包括化学稳定性和热稳定性。

化学稳定性是产品在存储和使用过程中对空气、光、水等媒介的抵抗能力，扩散性越强，则储存效期越长。

热稳定性是指产品在高温条件下不分解也不失效的能力，如果产品的热稳定性不佳，将会导致产品在高温环境下失去流动性和减水性能，从而影响混凝土的使用效果。

综上所述，聚羧酸减水剂的合成工艺是一项非常复杂和细致的技术活动，需要综合考虑多种因素，如原材料的选择、反应条件的控制、产品的稳定性等等。

合理地掌握这些因素，可以有效地提高产品的质量和性能，从而更好地满足混凝土工程的需求。

聚羧酸系高性能减水剂的生产工艺流程聚羧酸减水剂是一种高效的混凝土外加剂，能够显著降低混凝土的用水量，提高混凝土的工作性和强度，并减少混凝土的碳足迹。

以下是聚羧酸系高性能减水剂的一般生产流程：1. 原料准备：主要原料包括各种单体（如丙烯酸、甲基丙烯酸酯）、交联剂、引发剂和缓冲溶液等。

这些原料需要精确计量，以确保最终产品的性能。

2. 预聚合：在特定的溶剂和条件下，通过引发自由基反应，将各种单体和交联剂进行聚合反应，形成预聚物。

这一步通常在封闭和严格控制的反应器中进行，以确保安全和反应效率。

3. 中和反应：预聚物通常是酸性的，需要通过添加碱（如氢氧化钠或碳酸钠）进行中和反应，使之部分或全部转变为水溶性的盐。

中和反应也有助于调节产品的pH值和稳定性。

4. 后聚合：预聚物溶液在加热和搅拌条件下继续聚合，以形成高分子量的聚羧酸聚合物。

这一步需要精确控制反应时间、温度和pH值，以确保获得所需的分子量分布和产品性能。

5. 稀释和调整：根据所需的产品规格和浓度，可能需要向聚合物溶液中添加水或其他溶剂进行稀释。

同时，可以添加各种添加剂（如防腐剂、稳定剂等）来优化产品的性能和储存稳定性。

6. 过滤和脱泡：为了去除可能的不溶性杂质和气泡，产品需要经过过滤和脱泡处理。

这一步可以帮助提高产品的外观质量和使用性能。

7. 质量控制：完成的聚羧酸减水剂需要经过一系列的质量检测，包括固含量、粘度、pH值、流动性等。

只有符合规定标准的产品才能进入下一个环节。

8. 包装和储存：合格的产品被装入塑料桶、柔性袋或其他适当的容器中，以便运输和使用。

产品需要存放在阴凉、干燥的地方，避免阳光直射和冻结。

这个生产过程需要高度的精确性和技术知识，以确保产品的一致性和高效性。

同时，安全操作、废物处理和环境保护也是生产过程中至关重要的考虑因素。

合成工艺优化
改进合成工艺，降低生产 成本，提高生产效率，实 现大规模生产。
作用机理研究
深入研究聚羧酸系高效减 水剂的作用机理，为新产 品研发提供理论支持。
市场前景与竞争格局
市场需求持续增长
随着基础设施建设的不断 推进，聚羧酸系高效减水 剂的市场需求将持续增长 。
产品质ห้องสมุดไป่ตู้竞争
各厂家在产品质量上展开 竞争，通过提高产品质量 和性能来获取更大的市场 份额。
合成工艺流程
2. 将混合液加热至 一定温度，加入链 转移剂；
4. 反应结束后，将 产物冷却至室温， 调节pH值至中性；
1. 将单体、催化剂 、引发剂等原料混 合均匀；
3. 继续加热并保持 一定时间，使聚合 反应进行；
5. 经过滤、干燥等 步骤，得到聚羧酸 系高效减水剂成品 。
合成影响因素与控制方法
聚羧酸系高效减水剂
汇报人： 2023-11-17
目录
• 聚羧酸系高效减水剂概述 • 聚羧酸系高效减水剂的合成与制备 • 聚羧酸系高效减水剂的性能与测试方法 • 聚羧酸系高效减水剂的应用领域与效果 • 聚羧酸系高效减水剂的发展趋势与挑战 • 聚羧酸系高效减水剂的案例分析与应用实
践
01
聚羧酸系高效减水剂概述
催化剂和引发剂用量
催化剂和引发剂用量不当可能导致聚合反应进行不均匀， 影响产物质量。控制方法为选择合适的催化剂和引发剂用 量。
03
聚羧酸系高效减水剂的性 能与测试方法
物理性能测试
颗粒度
聚羧酸系高效减水剂的颗粒度应 符合规范要求，以确保其在使用 过程中具有良好的分散性和流动
性。
密度
聚羧酸系高效减水剂的密度应稳 定，且与混凝土的配合比设计相 匹配，以确保混凝土的抗压强度

聚羧酸减水剂合成原理(一)聚羧酸减水剂合成原理解析聚羧酸减水剂的定义聚羧酸减水剂是一种常用的混凝土外加剂，能够有效降低混凝土的水灰比，改善混凝土的工作性能。

它由聚羧酸单体和助剂等组成。

聚羧酸单体的合成1.酯化法合成–将醇和羧酸以一定的摩尔比例混合，加入催化剂，在适当的温度下反应一段时间，即可生成聚羧酸单体。

–催化剂常用的有有机锡化合物、有机胺等，反应温度通常在150°C左右。

–酯化法合成的优点是反应温度相对较低，操作简单。

2.缩合法合成–将聚羧酸单体分散在水中，加入缩合剂进行反应。

–缩合剂主要是一些活性氢化合物，如醛类、酮类等。

–缩合法合成的优点是反应时间短，产率高。

助剂的作用及选择1.助剂的作用–调节聚羧酸减水剂的分子结构，改变其性能。

–提高生产效率，降低成本。

–改善混凝土的性能，如减水、保水、减缩性等。

2.助剂的选择–增塑型助剂：常用的有多元醇类、缩醛类、缩酮类等。

可有效降低混凝土的黏度和表面张力，提高流动性和可调性。

–粘结型助剂：常用的有硅烷类、磷酸盐类等。

可提高混凝土的附着力，增强其抗裂性能。

–缓凝型助剂：常用的有硼酸盐类、慢释放型碱类等。

可延长混凝土的凝结时间，便于施工操作。

聚羧酸减水剂的工作原理1.吸附作用–聚羧酸减水剂分子中含有羧酸团和疏水基团，可通过吸附作用与水泥颗粒和骨料表面相互作用，形成吸附膜，降低混凝土内部颗粒间的相互作用力，使其易于分散和流动。

2.电荷作用–聚羧酸减水剂分子中的羧酸团可解离产生负电荷，与水泥颗粒表面的阳离子形成静电吸引力，改变混凝土内部的电荷分布，降低颗粒间的库仑斥力，从而改善混凝土的流动性。

3.空间位阻作用–聚羧酸减水剂分子具有长链结构，可在混凝土中形成空间网状结构，增加混凝土颗粒间的相对位置，减少颗粒间的摩擦力，改善混凝土的流动性。

结束语聚羧酸减水剂的合成和工作原理是一个复杂而丰富的过程，在混凝土工程中发挥着重要的作用。

通过了解聚羧酸减水剂的原理，可以更好地应用于工程实践，提高混凝土的工作性能。

不饱和单体是合成聚羧酸系减水剂的主要原料，常见的有丙 烯酸、甲基丙烯酸等。
聚羧酸系减水剂的合成方法
聚羧酸系减水剂的合成方法主要包括自由基聚合和离子聚 合。自由基聚合是常用的合成方法，通过引发剂引发单体 聚合，形成高分子聚合物。离子聚合则是通过离子交换剂 的作用，使单体离子化后再聚合。
聚羧酸系减水剂的合成过程中，温度、压力、反应时间等 工艺参数也会影响其性能和产率。因此，选择合适的工艺 参数对于合成高性能的聚羧酸系减水剂至关重要。
高性能混凝土
高性能混凝土是一种新型混凝土材料，具有高强度、高耐久性和高工作性等特点。聚羧酸系减水剂在高性能混凝土中的应用 可以提高混凝土的工作性能和耐久性，降低水灰比，减少收缩和开裂。
聚羧酸系减水剂可以与其他外加剂如缓凝剂、引气剂等配合使用，进一步改善高性能混凝土的性能。
自密实混凝土
自密实混凝土是一种不需要振捣即可自行密 实的混凝土，具有高流动性和稳定性。聚羧 酸系减水剂在自密实混凝土中的应用可以提 高混凝土的流动性和稳定性，减少离析和泌 水现象。
与其他外加剂的复配
聚羧酸系减水剂与缓凝剂的复配
01
通过复配缓凝剂，可以调整混凝土的凝结时间，满足工程需求。
聚羧酸系减水剂与引气剂的复配
02
引气剂可以提高混凝土的抗冻性和耐久性，但需注意控制气泡
含量。
聚羧酸系减水剂与增稠剂的复配
03
增稠剂可以改善混凝土的工作性，提高坍落度。
与不同水泥的适应性研究
聚羧酸系减水剂与通用水泥的适应性
减水剂分子具有较强的抗硬水能力， 能够在不同水质条件下保持稳定的减 水效果。
03
聚羧酸系减水剂的应用领 域
混凝土预制构件
预制构件是建筑行业中的重要组成部 分，聚羧酸系减水剂在混凝土预制构 件中的应用可以提高混凝土的流动性， 降低用水量，减少构件表面气泡和裂 纹，提高构件的耐久性和力学性能。

聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。

与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点：1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。

2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。

该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（—COOH）、羟基基团（—OH）、磺酸基（—SO3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。

由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。

但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。

因此，本文在此予以简介之。

二、聚羧酸系高性能减水剂合成工艺简介。

聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。

聚酯类：包括酯化和聚合两个过程。

聚醚类：只有聚合一个过程。

(一)、聚酯类聚羧酸系高性能减水剂合成工艺。

1、合成工艺简图冷凝器去离子水↓↓聚乙二醇过硫酸铵↓→→→→→→酯化→→→→→计量槽→→聚合中和成甲基丙烯酸→→→→→→→→→→反应→→→→→计量槽→→反应反应品↑↑↑↑去离子水氢氧化钠2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg，将其在水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg，以及小料1份（对苯二酚：5.28kg、吩噻嗪：1.06kg），升温至90℃，加入浓硫酸69.3kg，继续升温至120℃，保持4.5小时，后充氮气2小时，（6㎡／时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。

聚羧酸减水剂生产工艺一、引言一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以萘系为代表的第二代高效减水剂阶段；以聚羧酸系为代表的第三代高性能减水剂阶段。

与传统的减水剂相比，聚羧酸系高性能减水剂有很多特点： 1.在合成工艺上，聚羧酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醚等。

2.在分子结构上，聚羧酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。

该类减水剂主链上聚合有多种不同的活性基团，如羧酸基团（—COOH）、羟基基团（—OH）、磺酸基（—SO3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。

由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一。

但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚羧酸系高性能减水剂的合成工艺。

因此，本文在此予以简介之。

二、聚羧酸系高性能减水剂合成工艺简介。

聚羧酸系高性能减水剂目前主要存在聚酯类和聚醚类两大主流产品。

聚酯类：包括酯化和聚合两个过程。

聚醚类：只有聚合一个过程。

(一)、聚酯类聚羧酸系高性能减水剂合成工艺。

1、合成工艺简图冷凝器去离子水聚乙二醇过硫酸铵↓→→→→→→酯化→→→→→计量槽→→聚合中和成甲基丙烯酸→→→→→→→→→→反应→→→→→计量槽→→反应反应品↑↑↑↑去离子水氢氧化钠2、反应过程如下：（1）、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg，将其在水浴中溶化，加入反应釜内，同时加入甲基丙烯酸1140kg，以及小料1份（对苯二酚：5.28kg、吩噻嗪：1.06kg），升温至90℃，加入浓硫酸69.3kg，继续升温至120℃，保持4.5小时，后充氮气2小时，（6㎡／时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。
