高强混凝土及配合比
- 格式:pptx
- 大小:191.95 KB
- 文档页数:23
高强混凝土配合比设计标准高强混凝土配合比设计标准一、引言高强混凝土是指抗压强度大于50MPa的混凝土。
由于具有较高的抗压强度、较低的收缩率和较好的耐久性等优点,被广泛应用于桥梁、高层建筑、水利工程等领域。
高强混凝土的配合比设计是其成功应用的关键之一。
本文旨在对高强混凝土配合比设计标准进行全面、详细、具体的介绍。
二、高强混凝土的特点高强混凝土相较于普通混凝土具有以下特点:1. 抗压强度高:高强混凝土的抗压强度一般在50MPa以上,甚至可以达到100MPa以上。
2. 抗拉强度高:高强混凝土的抗拉强度较高,抗裂性能好。
3. 收缩率低:高强混凝土的收缩率较低,有利于减少混凝土的开裂。
4. 耐久性好:高强混凝土具有较好的耐久性,能够在恶劣环境下长期使用。
三、高强混凝土配合比设计标准高强混凝土配合比设计标准主要包括三个方面:材料的选择、混凝土配合比设计、混凝土的养护。
1. 材料的选择高强混凝土的材料选择需要具备以下条件:1.1 水泥:选用高强度水泥,其初凝时间和终凝时间应符合要求。
水泥的用量应根据配合比计算确定。
1.2 砂:砂的质量应符合标准,掺杂物的含量应控制在规定范围内。
1.3 石子:石子的质量应符合标准,其粒径应按照配合比确定。
1.4 水:水的质量应符合标准,不得含有有害物质。
1.5 外加剂:外加剂的用量应根据配合比计算确定,应符合国家标准。
2. 混凝土配合比设计高强混凝土的配合比设计需要考虑以下因素:2.1 抗压强度:高强混凝土的抗压强度应根据工程需求确定,一般应大于50MPa。
2.2 水灰比:水灰比应根据混凝土的抗压强度、工作性能和耐久性等要求确定。
一般来说,水灰比应在0.25-0.35之间。
2.3 砂率:砂率应根据混凝土的抗压强度、工作性能和耐久性等要求确定。
一般来说,砂率应在35%-45%之间。
2.4 石子粒径:石子的粒径应根据混凝土的抗压强度和工作性能要求确定。
一般来说,石子的粒径应在5-25mm之间。
高强(C60)混凝土配合比设计方法[1]基本特点:1)每立方米混凝土胶凝材料质量480±20kg;2)水泥用量不低于42.5级,每立方米水泥质量不超过400kg;3)砂率0.38~0.40,砂率尽量选小些,以降低粘度;4)使用掺合料取代部分水泥,宜矿渣(10%~20%)与粉煤灰(10%~15%)复掺;5)优先选用聚羧酸减水剂,并复配有相容性良好缓凝剂与消泡剂;6)粗骨料粒径不应大于31.5mm,如果强度等级大于C60,其最大粒径不应大于25mm;7)粗骨料的针片状含量不宜大于5.0%;8)粗骨料的含泥量不应大于0.5%,泥块含量不宜大于0.2%;9)细骨料的细度模数宜大于2.6;10)细骨料含泥量不应大于2.0%,泥块含量不应大于0.5%。
3 基本规定3.0.1混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。
混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。
3.0.2 混凝土配合比设计应采用工程实际使用的原材料,并应满足国家现行标准的有关要求;配合比设计应以干燥状态骨料为基准,细骨料含水率应小于0.5%,粗骨料含水率应小于0.2%。
3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。
3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定,配制C15及其以下强度等级的混凝土,可不受表3.0.4的限制。
表3.0.4 混凝土的最小胶凝材料用量3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。
钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定;预应力钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-2的规定。
表3.0.5-1钢筋混凝土中矿物掺合料最大掺量注:①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时,混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和;②对基础大体积混凝土,粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5%;③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。
PHC 管桩高强混凝土配合比设计参数优化选择的探讨随着我国经济的发展,城市化的推进以及基础设施建设的不断发展,PHC(钢管混凝土)管桩作为一种深基础施工技术,被越来越多的工程领域所采用。
在PHC 管桩的设计和施工过程中,高强混凝土是一种常见的材料,可用于提高管桩的承载力及使用寿命。
因此,PHC 管桩高强混凝土配合比设计参数的优化选择非常重要。
一、PHC 管桩高强混凝土的配合比设计1、高强混凝土的定义高强混凝土是指保证混凝土在强度与耐久性方面拥有良好表现的混凝土。
高强混凝土主要应用于需要高耐久性和大强度的工程中。
PHC 管桩高强混凝土配合比的设计对于保证工程安全以及减少后期维护费用意义重大。
2、PHC 管桩高强混凝土配合比设计的主要参数(1)水灰比:水灰比是指混凝土中水的重量与水泥的重量之比。
在高强混凝土中,水灰比一般控制在0.3~ 0.35 左右。
(2)水泥用量:水泥用量是指在一定体积下添加的水泥的重量。
水泥用量越多,混凝土的强度和耐久性都会有所提高。
一般情况下,PHC 管桩高强混凝土的水泥用量会占到混凝土总重量的30% ~40%左右。
(3)骨料用量及粒径:骨料是混凝土的主要成分之一,在PHC 管桩高强混凝土中,骨料的用量以及粒径大小的选择都会对混凝土的强度和耐久性产生一定的影响。
(4)掺和剂用量:掺和剂是指混凝土中添加的与水泥无机化合物合成物或有机化合物。
它对混凝土的性能有很大的影响,如调控水泥水化反应、降低混凝土收缩变形、提高混凝土耐久性等。
二、PHC 管桩高强混凝土配合比设计参数的优化选择以上所述参数均是PHC 管桩高强混凝土配合比设计中非常重要的因素,对于实现高效、可靠和低成本的施工效果具有重要意义。
在实际工程中,应根据具体情况灵活调整这些参数,以达到优化效果。
1、流动性和施工性能优化在混凝土的配合比设计中,针对混凝土强度和耐久性,往往会过多强调水泥的点化效应,忽略了流动性和施工性能的影响。
高强混凝土的配合比设计一高强混凝土的概念一般认为,强度等级不低于C60的混凝土即为高墙混凝土。
由于这类混凝土有别于C60以下的普通混凝土,其原材料选择和施工质量控制更为严格,而且受压破坏表现出更大脆性,因而在结构计算和构造方法上与普通混凝土也有所差别。
通常还将强度大于C60的混凝土称为超高强混凝土。
二原材料1.水泥因选用质量稳定强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。
2.骨料细骨料的细度模数宜大于2.6,含泥量不应大于2.0%,泥块含量不应大于0.5%,其他质量指标应符合现行行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。
对强度等级为C60级的混凝土,其粗骨料的最大粒径不应大于31.5 mm,对强度等级高于C60级的混凝土,其粗骨料的最大粒径不应大于25 mm;针片状含量不宜大于5.0%,含泥量不应大于0.5%,泥块含量不宜大于0.2%,其它质量指标应符合现行行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的规定。
3.高效减水剂高效减水剂减水效果显著,可降低水灰比,并大为改善工作性。
但是在选用减水剂时必须注意与水泥的适应性问题。
4.活性掺合料活性掺合料主要有粒化高炉矿渣粉煤灰硅灰等。
这些活性掺合料的掺入与水泥的水化产物发生二次水化反应生成具有水硬性的胶凝物质,填充在水泥石以及过渡区的空隙内,起到强化过渡区改善水泥石结构提高密实度的作用。
三.配合比设计高强度混凝土配合比的计算方法和步骤见本指南《混凝土配制强度的确定》外,还需符合下列规定:1. 基准配合比中的水灰比,可根据现有实验资料选取。
2. 配制高强度混凝土所选用砂率及采用的外加剂和矿物掺合料的品种掺量,应通过实验确定。
3. 高强度混凝土的水泥用量不应大于550kg/m3,水泥和矿物掺合料的总量不应大于600kg/m3。
4. 高强度混凝土配合比施配于确定时,当采用三个不同的配合比进行混凝土强度实验时,其中一个应为基准配合比,另外两个配合比的水灰比,应在基准配合比的基础上增加和减少0.02-0.03。
常见混凝土配合比
引言
混凝土配合比是指混凝土中水泥、砂、骨料等各种材料的比例
和数量关系。
正确的配合比能够确保混凝土的强度、耐久性和施工
性能。
本文将介绍几种常见的混凝土配合比。
1. 普通混凝土配合比
普通混凝土配合比是指混凝土中水泥、砂、骨料和水的比例关系。
一般的普通混凝土配合比为:水泥:砂:骨料:水= 1:2:4:0.5。
这种配合比能满足一般建筑物的强度要求。
2. 高强混凝土配合比
高强混凝土配合比是指混凝土中水泥、砂、骨料和水的比例关系,其水泥用量较大,强度要求较高。
一般的高强混凝土配合比为:水泥:砂:骨料:水 = 1:1.5:3:0.5。
这种配合比适用于需要承
受重载的建筑物或结构。
3. 自密实混凝土配合比
自密实混凝土配合比是指混凝土中水泥、砂、骨料和水的比例关系,其添加了特殊的掺和剂,能够在施工过程中自动排出空气,提高混凝土的密实性。
一般的自密实混凝土配合比为:水泥:砂:骨料:水 = 1:1.5:3:0.4,同时添加适量的自密实剂。
这种配合比适用于要求混凝土密实性较高的工程。
总结
不同类型的工程需要不同的混凝土配合比来满足不同的要求。
在选择配合比时,应根据工程的性质、强度要求和施工要求等因素进行综合考虑。
本文介绍了几种常见的混凝土配合比,希望能对读者有所帮助。

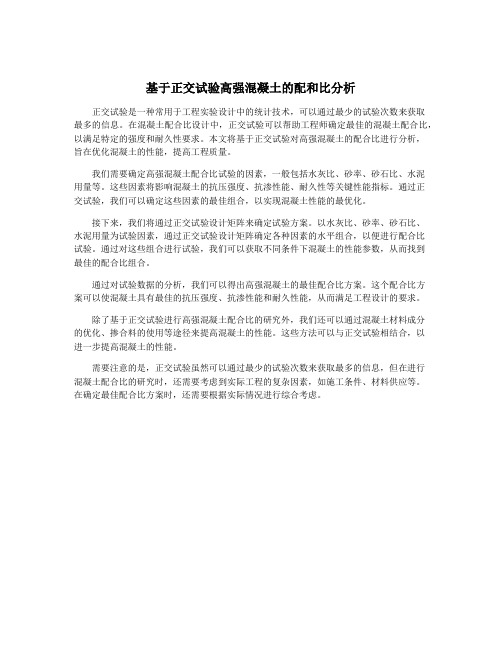

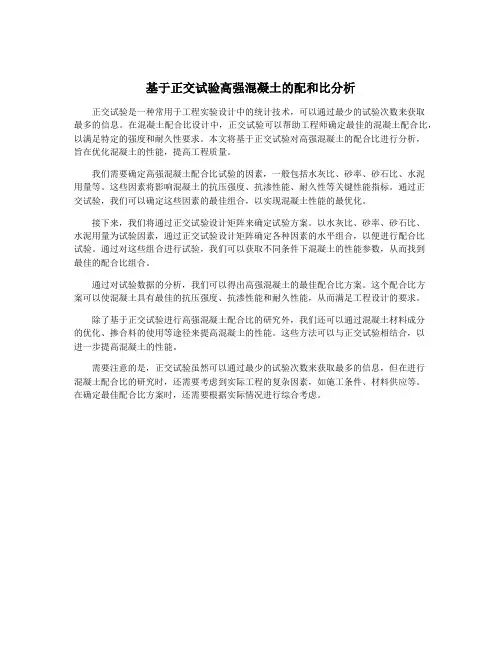

基于正交试验高强混凝土的配和比分析
正交试验是一种常用于工程实验设计中的统计技术,可以通过最少的试验次数来获取
最多的信息。
在混凝土配合比设计中,正交试验可以帮助工程师确定最佳的混凝土配合比,以满足特定的强度和耐久性要求。
本文将基于正交试验对高强混凝土的配合比进行分析,
旨在优化混凝土的性能,提高工程质量。
我们需要确定高强混凝土配合比试验的因素,一般包括水灰比、砂率、砂石比、水泥
用量等。
这些因素将影响混凝土的抗压强度、抗渗性能、耐久性等关键性能指标。
通过正
交试验,我们可以确定这些因素的最佳组合,以实现混凝土性能的最优化。
接下来,我们将通过正交试验设计矩阵来确定试验方案。
以水灰比、砂率、砂石比、
水泥用量为试验因素,通过正交试验设计矩阵确定各种因素的水平组合,以便进行配合比
试验。
通过对这些组合进行试验,我们可以获取不同条件下混凝土的性能参数,从而找到
最佳的配合比组合。
通过对试验数据的分析,我们可以得出高强混凝土的最佳配合比方案。
这个配合比方
案可以使混凝土具有最佳的抗压强度、抗渗性能和耐久性能,从而满足工程设计的要求。
除了基于正交试验进行高强混凝土配合比的研究外,我们还可以通过混凝土材料成分
的优化、掺合料的使用等途径来提高混凝土的性能。
这些方法可以与正交试验相结合,以
进一步提高混凝土的性能。
需要注意的是,正交试验虽然可以通过最少的试验次数来获取最多的信息,但在进行
混凝土配合比的研究时,还需要考虑到实际工程的复杂因素,如施工条件、材料供应等。
在确定最佳配合比方案时,还需要根据实际情况进行综合考虑。
C60高强高性能混凝土配合比设计一、配合比设计原则1、水灰比W/C现行《普通混凝士配合比设计规程》中的鲍罗米公式对C60以上的混凝土已不适用,而《高强混凝十结构设计与施工指南》要求混凝十的施工配制强度不应低干强度的1.15倍,故该混凝一配制强度定为≥69MPa。
此外,水灰比是决定混凝土强度的主要因素,目前尚无完善的公式可供选用,故配合比设计时通常根据设计强度等级、原材料和经验选定水灰比。
根据以上设计原则,结合工程实践与试验经验,在试验中选用了选择水胶比为0.25~0.27进行混凝土性能试验。
2、用水量和水泥用量普通强度等级混凝十中,水量可根据圳落度要求,集料品种,粒径来选择。
因此,高强度高性能混凝十可参考执行,如由此确定的用水量导致水泥或胶凝材料总用量过大时,可通过调整减水剂品种或掺量来降低用水量或胶凝材料用量。
也可以根据强度和耐久性要求,首先确定水泥或胶凝材料用量,再由水灰比计算用水量,当流动性不能满足设计要求时,再通过调整减水剂品种或掺量加以调整,考虑到混凝土在运输期间坍落度会有所损失,故将试配时湿凝十的坍落度控制在220~240mm之间,又因单方用水量不宜超过180kg故选用145kg。
根据水灰比0.25~0.27,计算得出每立方米混凝土胶凝材料用量为537~603kg。
3、砂率根据《混凝土泵送施工技术规程》及《普通混凝土配合比设计规程》规定,泵送混凝土的砂率为38%~45%。
但由于C60高强高性能混凝土胶凝材料用量较大、用水量较少,故适当降低砂率,选34%~38%即可。
并通过试验确定最优砂率。
二、C60高强高性能混凝士配合比实验与应用根据《高强混凝土结构技术规程)及《普通混凝土配合比设计规程》及以往混凝土配合比设计经验,确定试配强度为69.0MPa,砂率取36%,粉煤灰按5%掺入,超量系数取1.4,矿粉按20%掺入,超量系数取1.1%,容重取2400kg/m3。
水灰比以0.26为基准分别增减±0.01,经计算得出配合比,进行试配,并进行混凝土拌合物性能、混凝土力学性能和耐久性能检测。

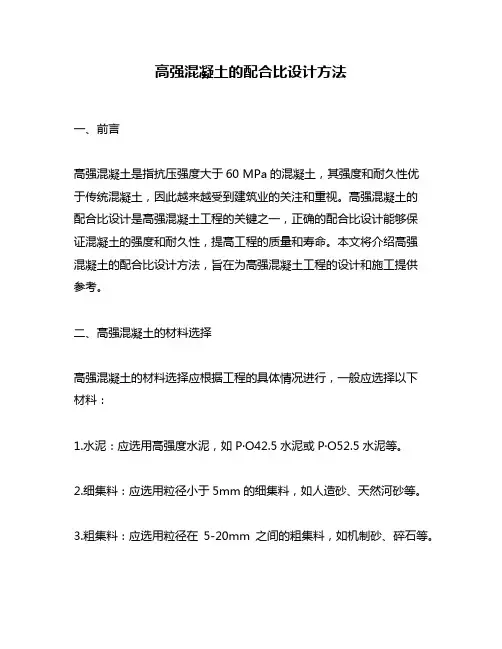

高强混凝土的配合比设计方法一、前言高强混凝土是指抗压强度大于60 MPa的混凝土,其强度和耐久性优于传统混凝土,因此越来越受到建筑业的关注和重视。
高强混凝土的配合比设计是高强混凝土工程的关键之一,正确的配合比设计能够保证混凝土的强度和耐久性,提高工程的质量和寿命。
本文将介绍高强混凝土的配合比设计方法,旨在为高强混凝土工程的设计和施工提供参考。
二、高强混凝土的材料选择高强混凝土的材料选择应根据工程的具体情况进行,一般应选择以下材料:1.水泥:应选用高强度水泥,如P·O42.5水泥或P·O52.5水泥等。
2.细集料:应选用粒径小于5mm的细集料,如人造砂、天然河砂等。
3.粗集料:应选用粒径在5-20mm之间的粗集料,如机制砂、碎石等。
4.掺合料:应选用矿物掺合料,如粉煤灰、硅灰、矿渣粉等。
5.减水剂:应选用高效的减水剂,能够提高混凝土的流动性和减少水灰比,如聚羧酸减水剂等。
三、高强混凝土的配合比设计步骤高强混凝土的配合比设计是一个复杂的过程,需要根据不同的工程情况进行综合考虑和分析,一般包括以下步骤:1.确定混凝土等级和抗压强度等级,一般应根据工程要求和设计要求来确定。
2.计算材料用量,包括水泥、细集料、粗集料和掺合料的用量,应根据混凝土的体积和配合比来计算。
3.确定水灰比,应根据混凝土的抗压强度等级和材料的性能来确定。
4.根据混凝土的等级和抗压强度等级,确定混凝土的配合比,应根据混凝土的强度、耐久性、可加工性和经济性等因素进行综合考虑。
5.进行配合比试验,确定混凝土的配合比,应根据试验结果进行修正。
6.确定混凝土的施工工艺,包括搅拌、运输、浇筑、养护等。
四、高强混凝土的配合比设计方法高强混凝土的配合比设计方法有很多种,下面介绍一种较为常用的方法:1.确定混凝土的等级和抗压强度等级混凝土的等级一般根据工程要求和设计要求来确定,常见的等级有C30、C40、C50等。
抗压强度等级一般由设计要求来确定,如60MPa、80MPa、100MPa等。

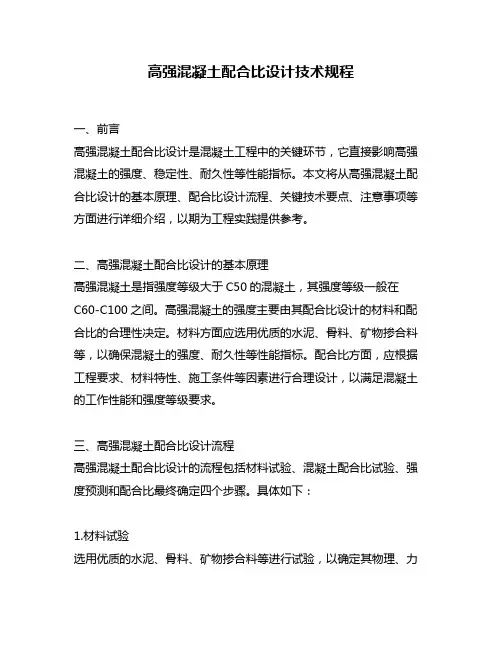

高强混凝土配合比设计技术规程一、前言高强混凝土配合比设计是混凝土工程中的关键环节,它直接影响高强混凝土的强度、稳定性、耐久性等性能指标。
本文将从高强混凝土配合比设计的基本原理、配合比设计流程、关键技术要点、注意事项等方面进行详细介绍,以期为工程实践提供参考。
二、高强混凝土配合比设计的基本原理高强混凝土是指强度等级大于C50的混凝土,其强度等级一般在C60-C100之间。
高强混凝土的强度主要由其配合比设计的材料和配合比的合理性决定。
材料方面应选用优质的水泥、骨料、矿物掺合料等,以确保混凝土的强度、耐久性等性能指标。
配合比方面,应根据工程要求、材料特性、施工条件等因素进行合理设计,以满足混凝土的工作性能和强度等级要求。
三、高强混凝土配合比设计流程高强混凝土配合比设计的流程包括材料试验、混凝土配合比试验、强度预测和配合比最终确定四个步骤。
具体如下:1.材料试验选用优质的水泥、骨料、矿物掺合料等进行试验,以确定其物理、力学性能指标。
主要试验包括水泥初凝时间、终凝时间、比表面积、标准稠度、28d抗压强度等;骨料主要试验包括坚固性、含泥量、含粉量、吸水率、饱和吸水率、干缩率等;矿物掺合料主要试验包括细度模数、比表面积、28d抗压强度等。
2.混凝土配合比试验按照选用材料的性能指标和工程要求进行混凝土配合比试验。
主要试验包括混凝土的工作性能试验和强度试验。
工作性能试验包括坍落度、泌水率、收缩率、抗渗性等;强度试验包括7d、28d和60d抗压强度试验。
根据试验结果,初步确定混凝土的配合比。
3.强度预测利用混凝土配合比试验结果,结合经验公式、材料力学性能参数等,预测混凝土的强度发展趋势。
主要方法包括直接拟合法、曲线拟合法、逆推法等。
通过预测,确认混凝土的强度等级。
4.配合比最终确定在强度预测的基础上,结合工程要求、施工条件等因素,对混凝土的配合比进行微调,最终确定高强混凝土的配合比。
四、高强混凝土配合比设计的关键技术要点1.选材合理选用优质的水泥、骨料、矿物掺合料等,以确保混凝土的强度、耐久性等性能指标。

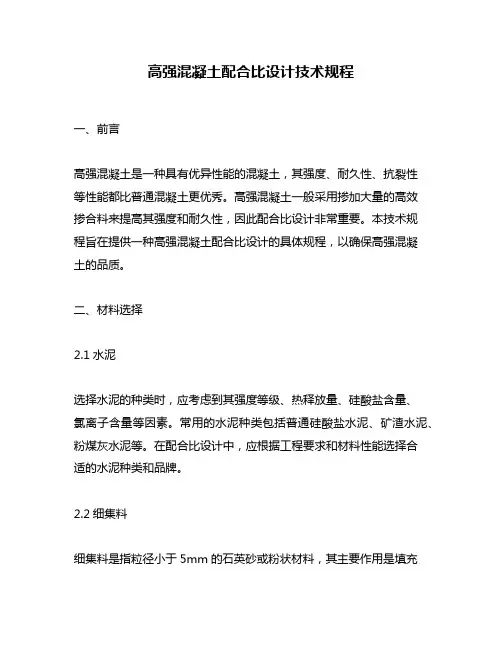

高强混凝土配合比设计技术规程一、前言高强混凝土是一种具有优异性能的混凝土,其强度、耐久性、抗裂性等性能都比普通混凝土更优秀。
高强混凝土一般采用掺加大量的高效掺合料来提高其强度和耐久性,因此配合比设计非常重要。
本技术规程旨在提供一种高强混凝土配合比设计的具体规程,以确保高强混凝土的品质。
二、材料选择2.1水泥选择水泥的种类时,应考虑到其强度等级、热释放量、硅酸盐含量、氯离子含量等因素。
常用的水泥种类包括普通硅酸盐水泥、矿渣水泥、粉煤灰水泥等。
在配合比设计中,应根据工程要求和材料性能选择合适的水泥种类和品牌。
2.2细集料细集料是指粒径小于5mm的石英砂或粉状材料,其主要作用是填充水泥颗粒之间的空隙,提高混凝土的密实度和耐久性。
常用的细集料包括石英砂、石粉、粉煤灰等。
在配合比设计中,应根据工程要求和材料性能选择合适的细集料种类和品牌。
2.3粗集料粗集料是指粒径大于5mm的石子或碎石,其主要作用是提供混凝土的强度和稳定性。
常用的粗集料包括河砂、山石、碎石等。
在配合比设计中,应根据工程要求和材料性能选择合适的粗集料种类和品牌。
2.4掺合料掺合料是指可以掺入混凝土中,改善混凝土性能的材料,包括矿物粉、矿渣、粉煤灰、硅灰等。
常用的掺合料包括硅灰、矿渣粉、粉煤灰等。
在配合比设计中,应根据工程要求和材料性能选择合适的掺合料种类和品牌。
2.5水水是混凝土中的重要组成部分,其数量和质量对混凝土的品质有着重要的影响。
在配合比设计中,应根据工程要求和材料性能选择合适的水源。
三、配合比设计3.1确定基准混凝土配合比基准混凝土配合比是指在确定混凝土强度等级和施工性能的前提下,通过试验确定的一组配合比。
基准混凝土配合比应满足以下要求:(1)强度符合设计要求,满足混凝土强度等级的要求。
(2)耐久性好,具有较好的抗渗、抗冻、抗腐蚀等性能。
(3)施工性能好,具有良好的可塑性和流动性。
3.2确定掺合料掺量根据基准混凝土配合比的试验结果,确定掺合料的掺量。
