透镜作图专题训练

凸透镜成像作图100题一、作图题1．（2021·广西南宁三中九年级开学考试）（1）请在图中画出对应的入射光线；（____）（2）如图所示，请画出入射光线经凸透镜后的折射光线。

（____）2．（2021·铁力市第四中学九年级）如图所示，两条入射光线射向凸透镜，请画出凸透镜折射后的折射光线。

3．（2020·通道侗族自治县教育科学研究室）按要求完成下列各图：（1）如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小；（2）请在图中作出入射光线，并标出入射光线的方向。

4．（2020·南通市新桥中学八年级月考）按照题目要求作图。

（1）如图甲所示，根据平面镜成像特点，在图中画出物体AB所成的像。

（_____）（2）如图乙所示，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。

（_____）（3）如图丙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线。

（_____）5．（2020·重庆市暨华中学校八年级期中）（1）图中当光从空气斜射入水中时，在水面发生折射，请你画出大致的折射光线；（2）根据平面镜的成像特点，在图中画出物体AB在平面镜中所成的像；（保留作图痕迹）（3）如图所示是一束光射向凹透镜的情景，请在图中画出对应的折射光线；（4）请根据图中光线通过透镜前后的方向，在图中虚线框内画出适当的透镜。

6．（2018·江苏省上冈高级中学八年级期末）根据要求完成下列作图。

（1）如图甲所示，OB是平面镜上的一条反射光线，请画出反射光线OB的入射光线AO。

（2）如图乙所示，光从空气斜射在水面上，在图中画出折射光线。

（3）如图丙所示，F为凸透镜焦点,根据图示的入射光线画出相应的折射光线。

7．（2019·长春市第二十九中学九年级）如图所示，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置。

八年级物理《透镜作图》练习题
1.透镜有两类：一类是____的叫凸透镜，一类是______的叫凹透镜.
2.如图所示的透镜中，属于凸透镜的有_____，属于凹透镜的有______
6.下列关于凸透镜或凹透镜的光路图中不正确的是(()
7.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个______镜，它对太阳光的____作用，可能会导致森林火灾。

8.用铁丝绕成一个内径约5mm 的圆环，将圆环在清水中浸一下后取出，将布满圆环的水膜靠近书本上的字，我们看到的是一个_____的像；如果轻轻摇动布满，水膜的圆环，甩去多余的水，再靠近课本上的字，则看到的是______的像，此时，水膜相当于一个_____镜。

3. 凸透镜对光有 作用， 所以又叫做 透镜； 凹透镜对光有 作用， 所以又叫做 透镜.
4.下列所示的透镜对光线起什么作用。

5.我国古代对凸透镜聚焦作用早有认识。

据晋代张华的《博物志》记载：“削冰令圆，举以向日， 以艾承其影，则得火”，用冰取火，似乎不可思议，但这绝非讹传，如图所示，这是利用了凸透镜对光线的 作用.。

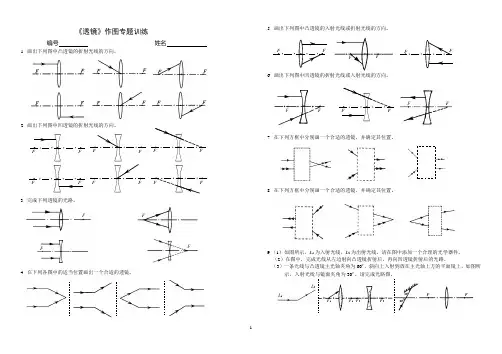

L 1 L 2F F F F F F F F FFF F F F F FF F F FF F F F F F F 1 F 1 F 2F 2 《透镜》作图专题训练编号 姓名1. 画出下列图中凸透镜的折射光线的方向。

2. 画出下列图中凹透镜的折射光线的方向。

3. 完成下列透镜的光路。

4. 在下列各图中的适当位置画出一个合适的透镜。

5. 画出下列图中凸透镜的入射光线或折射光线的方向。

6. 画出下列图中凹透镜的折射光线或入射光线的方向。

7. 在下列方框中分别画一个合适的透镜，并确定其位置。

8. 在下列方框中分别画一个合适的透镜，并确定其位置。

9.（1）如图所示，L 1为入射光线，L 2为出射光线。

请在图中添加一个合理的光学器件。

（2）在图中，完成光线从左边射向凸透镜折射后，再向凹透镜折射后的光路。

（3）一条光线与凸透镜主光轴夹角为60º，斜向上入射到放在主光轴上方的平面镜上，如图所示，入射光线与镜面夹角为30º。

请完成光路图。

F F4、请根据近视眼成因及矫正方法，在图5所示方框内画出矫正所需的透。

图5 图65、如图6所示，请你完成光路图。

6、人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ ______ （选填“厚”或“薄”）。

潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图7。

请根据图中已有的光路，完成光路图，画出物体A的大致位置。

图7 图8 图97、图8是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正。

8、在图9中的虚线内填上适当的光学仪器。

9、在下图方框内补上光学元件. 10、请在图10中完成物体AB经凸透镜成像的光路图。

图10 图1111、请完成图11中的光路图。

图12 图1312、如图12所示，请画出入射光线经过凸透镜后的折射光线。

13、如图13所示是照相机的原理图，A’B’是AB的像。

请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。

人教版八年级物理《透镜及其应用》经典作图题（含详细解
析）
1如图，方框内填上适当的光学元件．
解答：解：对于前五幅图，光线能够经光学元件透过去，所以前五幅图中可能为透镜．（1）（3）图的折射光线比起入射光线更加远离主光轴，所以这些透镜对光线有发散作用，因此填凹透镜．
（2）（4）（5）图的折射光线比入射光线向主光轴靠拢，所以这些透镜对光线有会聚作用，因此填凸透镜．
（6）图中的光学元件不能使光线透过，但能改变光路，所以该图中是平面镜．
故答案为：
2完成图中的光路图．
解答：解：①平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
②平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；
③过焦点的光线经凸透镜折射后折射光线平行于主光轴；
④指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；
⑤过光心的光线经凸透镜后其传播方向不变；
⑥过光心的光线经凹透镜后其传播方向不变．如下图所示：
3 请在图中填透镜、面镜．
解答：解：（1）光线经过第一个透镜后变得会聚，所以是凸透镜；原来发散的光线经过第二个透镜后变成平行光线，比原来会聚了，所以是凸透镜；平行光线经过第三个透镜后变得发散，所以是凹透镜，如下图所示：
（2）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：
（3）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：。
