锐捷路由器动态NAPT配置实验

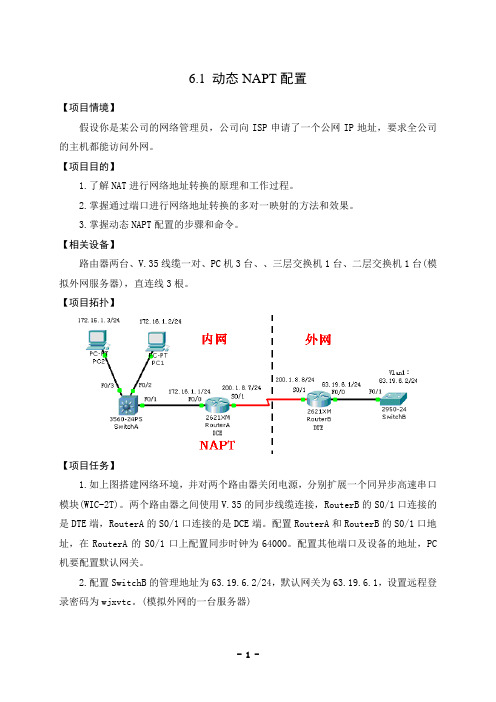

6.1 动态NAPT配置【项目情境】假设你是某公司的网络管理员，公司向ISP申请了一个公网IP地址，要求全公司的主机都能访问外网。

【项目目的】1.了解NAT进行网络地址转换的原理和工作过程。

2.掌握通过端口进行网络地址转换的多对一映射的方法和效果。

3.掌握动态NAPT配置的步骤和命令。

【相关设备】路由器两台、V.35线缆一对、PC机3台、、三层交换机1台、二层交换机1台(模拟外网服务器)，直连线3根。

【项目拓扑】【项目任务】1.如上图搭建网络环境，并对两个路由器关闭电源，分别扩展一个同异步高速串口模块(WIC-2T)。

两个路由器之间使用V.35的同步线缆连接，RouterB的S0/1口连接的是DTE端，RouterA的S0/1口连接的是DCE端。

配置RouterA和RouterB的S0/1口地址，在RouterA的S0/1口上配置同步时钟为64000。

配置其他端口及设备的地址，PC 机要配置默认网关。

2.配置SwitchB的管理地址为63.19.6.2/24，默认网关为63.19.6.1，设置远程登录密码为wjxvtc。

(模拟外网的一台服务器)3.在RouterA上配置缺省路由为200.1.8.8；测试所有设备之间的联通性(PC1和PC2只能ping通到200.1.8.7，ping不通200.1.8.8，ping不通63.19.6.2)。

4.在RouterA配置动态NAPT映射：(1)定义内网接口和外网接口；(2)定义内部本地地址范围；(3)定义内部全局地址池；(4)建立映射关系。

5.查看NAPT配置和测试NAPT结果。

使PC1和PC2可以ping通63.19.6.2，可以远程登录63.19.6.2。

6.最后把配置以及ping的结果截图打包，以“学号姓名”为文件名，提交作业。

7.使用锐捷设备（2、3人一组）完成上面的步骤，撰写实验报告并上交。

将SwitchB 改成一台PC机，制作一个简单的网站和FTP并发布到网上，配置成web与ftp服务器。

锐捷路由器配置手册目录：路由器基础：路由器的几种配置方法控制台远程登录其它配置方法命令行(CLI)操作命令模式命令模式的切换CLI命令的编辑技巧常见CLI错误提示使用no 和default 选项配置文件的保存、查看与备份查看配置文件保存配置文件删除配置文件备份配置文件文件系统文件系统概述文件操作目录操作系统文件的备份与升级搭建环境用TFTP传输文件用Xmodem传输文件ROM监控模式密码丢失的解决方法路由器的基本配置：配置主机名配置口令配置控制台口令配置远程登录口令配置特权口令配置以太网接口以太网接口的一般配置配置多个IP地址配置MAC地址接口信息的查看配置同步串行口同步串行口的一般配置配置反转时钟配置链路封装协议配置线路编解码方式忽略DCD信号接口信息的查看配置回环接口回环接口的配置接口信息的查看配置路由：静态路由和缺省路由的配置配置静态路由配置默认路由配置缺省网络配置可被动态路由覆盖的静态路由RIP协议的配置RIP协议的一般配置RIP协议参数的配置OSPF协议的配置OSPF协议的一般配置广域网协议配置：HDLC协议配置配置接口的HDLC封装配置keepalive时间PPP协议配置配置接口的PPP封装配置PPP协商超时时间配置CHAP验证配置CHAP服务端配置CHAP客户端配置双向CHAP验证配置PAP验证配置PAP服务端配置PAP客户端配置双向PAP验证帧中继协议配置点到点的帧中继配置点到点子接口的帧中继配置NAT的配置：静态NAT配置静态NAT的配置静态NAPT的配置动态NAT配置动态NAT的配置动态NAPT的配置接口动态NAPT的配置重叠地址NAT配置外部源地址的静态NAT配置外部源地址的动态NAT配置TCP负载均衡NAT信息的查看DHCP的配置：DHCP服务器的配置启用DHCP服务器配置DHCP地址池配置选项配置DHCP地址绑定DHCP中继代理的配置访问控制列表的配置：标准访问控制列表的配置标准ACLs的语句规则配置标号的标准ACLs配置命名的标准ACLs扩展访问控制列表的配置扩展ACLs的语句规则配置标号的扩展ACLs配置命名的扩展ACLsMAC扩展访问列表的配置MAC扩展ACLs的语句规则配置标号的MAC扩展ACLs配置命名的MAC扩展ACLsExpert扩展访问列表的配置Expert扩展ACLs的语句规则配置标号的Expert扩展ACLs配置命名的Expert扩展ACLs其它形式的访问列表带序号的ACLs带时间区的ACLs第一部分路由器基础：路由器的几种配置方法控制台用一台计算机作为控制台和网络设备相连，通过计算机对网络设备进行配置。

动态转换 • 对于要与外界进行通信的内部节点，如果还没有建立转换 映像，边缘路由器会动态地从NAT池中选择全局地址对内 部地址进行转化。每个转换条目在连接建立时动态建立， 而在连接终止时会被回收。当NAT池中的全局地址被全部 占用以后，以后的地址转换的申请会被拒绝。当ISP提供 的合法地址少于网络内部的计算机数量时，可以采用动态 转换的方式。
DCE
200.1.8.7 63.19.6.1
63.19.6.2
DTE
192.168.1.101 192.168.1.102
DTE与DCE
DTE 称为数字终端设备 DCE称为数字通信设备。 它们主要是用于异步传输模式中。 它们之间的区别是DCE一方提供时钟，DTE 不提供时钟，但它依靠DCE提供的时钟工作。 比如PC机和MODEM之间的连接。PC机就是 一个DTE，MODEM是一个DCE。
DA 179.9.8.80 SA 128.23.2.2
128.23.2.2
Internet 179.9.8.80 179.9.8.81
10.0.0.4 10.0.0.3
NAT表
内部IP地址 10.0.0.2 10.0.0.3
全球IP地址 179.9.8.80 179.9.8.81
NAT的实现方式(三种方式)
NAT的实现方式(三种方式)
端口多路复用
• 是改变外出数据包的原IP地址和源端口并进行端 口转换，即端口地址转换（PAT，port address translation）采用端口多路复用方式．内部网 路的所有主机均可共享一个合法外部IP地址实现 internet的访问，从而可以最大限度地节约IP地 址资源．同时，又可以隐藏网络内部的所有主机， 有效地避免来自internet的攻击。 • 目前网络使用最多的就是端口多路复用方式。
