浅谈核电示范工程管道安装施工管理

核电常规岛群岛施工中管道安装质量管理探讨摘要：由于核电项目工程量大、建设周期长、工期紧，这也意味着多期群岛同时施工的情况较为普遍。

核电站常规岛管道系统众多，不同岛同一系统基本相同但又有细微区别，由于一线施工人员素质不高及质量管理人员不足，在群岛施工中管道质量管理面临着较大的挑战。

本文以福清核电站前4台机组常规岛管道施工质量管理实际情况，对群岛施工中管道质量问题产生的深层次原因进行论述与分析，阐述群岛施工中管道质量管理提升的方式和方法。

为今后群岛施工中管道安装质量管理工作提供了一些经验和建议。

关键词：群岛施工，标准化，过程控制1. 管道质量问题产生的原因在福清核电常规岛群岛施工的高峰期，有3个岛同时进行管道施工。

为了保证各岛节点保质保量顺利实现，我部全力投入，采取了各项改进措施，保证施工质量处于受控状态。

在全体管道质量检查人员及一线施工部门的共同努力下，管道质量管理取得了一定的成绩，但仍有许多不足之处，出现了一些质量问题。

经过深入分析，对质量问题产生的根本原因进行了分析。

1.1 群岛施工质量管理的的复杂性常规岛管道系统较多、涉及范围广，与多专业存在接口，在同一施工地点或系统上存在多个专业施工队,每个专业施工队又同时在几个岛进行施工，在时间和空间上相互干扰和制约，对施工质量产生一定的影响。

如在形式上极为相似的施工活动,如果实施人员和地点不同、环境不同、施工周期不同,那么管道安装过程中所面临的质量风险也是不同的，导致了群岛施工中管道质量管理的复杂性。

1.2 质量管理的局限性管道安装施工步骤较多、单工序施工周期长、隐蔽工程多，因此仅靠有限的质量检查人员无法对施工过程进行全程质量管理，只能选取一定比例的关键控制点，但这些控制点不能完全对质量结果负责。

虽然在系统完成后进行系统符合性检查，但无法进行内在的质量检验，发现隐蔽的质量缺陷，因此质量管理不可避免存在一定的局限性。

1.3 目标的差异性由于管道安装施工存在多个班组, 各施工班组的目标可能与工程总体的质量目标存在差异。

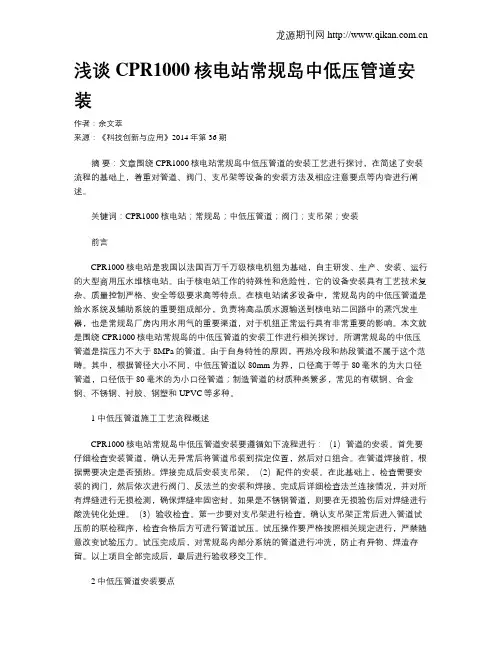

浅谈CPR1000核电站常规岛中低压管道安装作者：余文萃来源：《科技创新与应用》2014年第36期摘要：文章围绕CPR1000核电站常规岛中低压管道的安装工艺进行探讨，在简述了安装流程的基础上，着重对管道、阀门、支吊架等设备的安装方法及相应注意要点等内容进行阐述。

关键词：CPR1000核电站；常规岛；中低压管道；阀门；支吊架；安装前言CPR1000核电站是我国以法国百万千万级核电机组为基础，自主研发、生产、安装、运行的大型商用压水堆核电站。

由于核电站工作的特殊性和危险性，它的设备安装具有工艺技术复杂、质量控制严格、安全等级要求高等特点。

在核电站诸多设备中，常规岛内的中低压管道是给水系统及辅助系统的重要组成部分，负责将高品质水源输送到核电站二回路中的蒸汽发生器，也是常规岛厂房内用水用气的重要渠道，对于机组正常运行具有非常重要的影响。

本文就是围绕CPR1000核电站常规岛的中低压管道的安装工作进行相关探讨。

所谓常规岛的中低压管道是指压力不大于8MPa的管道。

由于自身特性的原因，再热冷段和热段管道不属于这个范畴。

其中，根据管径大小不同，中低压管道以80mm为界，口径高于等于80毫米的为大口径管道，口径低于80毫米的为小口径管道；制造管道的材质种类繁多，常见的有碳钢、合金钢、不锈钢、衬胶、钢塑和UPVC等多种。

1 中低压管道施工工艺流程概述CPR1000核电站常规岛中低压管道安装要遵循如下流程进行：（1）管道的安装。

首先要仔细检查安装管道，确认无异常后将管道吊装到指定位置，然后对口组合。

在管道焊接前，根据需要决定是否预热。

焊接完成后安装支吊架。

（2）配件的安装。

在此基础上，检查需要安装的阀门，然后依次进行阀门、反法兰的安装和焊接。

完成后详细检查法兰连接情况，并对所有焊缝进行无损检测，确保焊缝牢固密封。

如果是不锈钢管道，则要在无损验伤后对焊缝进行酸洗钝化处理。

（3）验收检查。

第一步要对支吊架进行检查。

确认支吊架正常后进入管道试压前的联检程序，检查合格后方可进行管道试压。

核电辅助系统工艺管道安装工程的质量控制摘要：在核电辅助系统工程施工过程中，常常会遇到施工材料、工程地点以及施工环境、工艺要求等问题，要想解决这些问题，单纯的依赖于工程设计及相关资料知识点是难以实现的，尤其是工艺管道安装问题，如果不能及时解决核电辅助系统工艺管道中的安装工程问题，那么就会为后续的工程质量埋下隐患，所以必须要对安装工程质量做合理控制，从而保证每一施工环节有序、有效完成。

基于此，本文结核电辅助系统工艺管道安装工程标准规范要求，具体从车间预制工序、现场安装以及管道焊接等部分详细探讨了控制核电辅助系统工艺管道安装工程质量的有效办法，希望能给予施工单位一些帮助。

关键词：核电辅助系统工艺管道安装工程；工程质量控制；工艺系统一、核电辅助系统工艺管道安装工程概述随着我国上下保护水资源、治理水污染等环保力度的增各类基础设施的建设成为了建筑行业施工热点，工艺管道则是满足一定生产工艺而连接起来的管道。

此外，核电辅助系统工艺管道除了具备一般管道工程的特点外，还要满足核安全的需求，因此工艺管道的设计与施工则遵循了RCCM标准，且安装质量要求很高，实施安装工程质量控制非常有必要。

总之，核电辅助系统工艺管道安装质量是否符合设计文件技术要求，与核电厂的运行安全有着密切关系。

二、工艺管道安装工程常见问题分析工艺管道的安装工艺虽然相对简单，但大部分安装工程都在市区施工环境复杂的地下管线和电缆情况不明，在保证安装工程施工安全的前提下，还必须全面考虑地上交通等各类因素的影响，导致施工难度大大增加，施工质量与施工工期也无法保证。

因此，在核电辅助系统工艺管道安装过程中，必须要充分考虑到施工环境和工程具体情况，只有对施工过程中的各项关键性因素进行层层检测和控制，构建起科学、系统的施工体系，才能更好的控制管道安装质量。

具体分析其过程中主要问题：一是管段制作问题，在核电辅助系统工艺管道安装过程中，施工单位将一批管段组对完成后，应针对管段是否符合设计要求进行简单的检查，以此排除可能出现的安装问题。

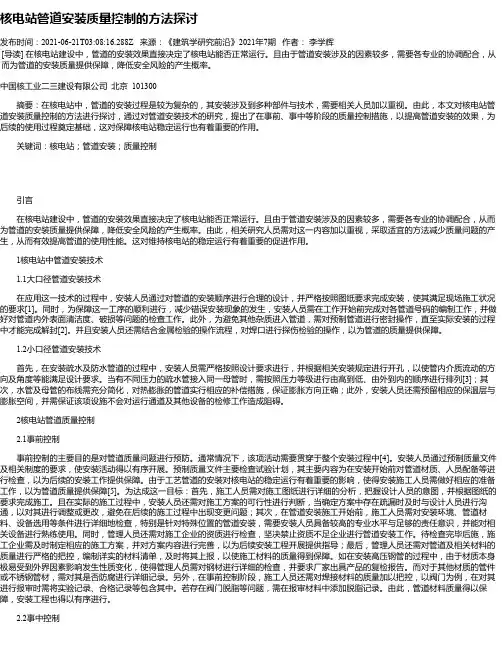

核电站管道安装质量控制的方法探讨发布时间：2021-06-21T03:08:16.288Z 来源：《建筑学研究前沿》2021年7期作者：李学辉[导读] 在核电站建设中，管道的安装效果直接决定了核电站能否正常运行。

且由于管道安装涉及的因素较多，需要各专业的协调配合，从而为管道的安装质量提供保障，降低安全风险的产生概率。

中国核工业二三建设有限公司北京 101300摘要：在核电站中，管道的安装过程是较为复杂的，其安装涉及到多种部件与技术，需要相关人员加以重视。

由此，本文对核电站管道安装质量控制的方法进行探讨，通过对管道安装技术的研究，提出了在事前、事中等阶段的质量控制措施，以提高管道安装的效果，为后续的使用过程奠定基础，这对保障核电站稳定运行也有着重要的作用。

关键词：核电站；管道安装；质量控制引言在核电站建设中，管道的安装效果直接决定了核电站能否正常运行。

且由于管道安装涉及的因素较多，需要各专业的协调配合，从而为管道的安装质量提供保障，降低安全风险的产生概率。

由此，相关研究人员需对这一内容加以重视，采取适宜的方法减少质量问题的产生，从而有效提高管道的使用性能。

这对维持核电站的稳定运行有着重要的促进作用。

1核电站中管道安装技术1.1大口径管道安装技术在应用这一技术的过程中，安装人员通过对管道的安装顺序进行合理的设计，并严格按照图纸要求完成安装，使其满足现场施工状况的要求[1]。

同时，为保障这一工序的顺利进行，减少错误安装现象的发生，安装人员需在工作开始前完成对各管道号码的编制工作，并做好对管道内外表面清洁度、破损等问题的检查工作。

此外，为避免其他杂质进入管道，需对预制管道进行密封操作，直至实际安装的过程中才能完成解封[2]。

并且安装人员还需结合金属检验的操作流程，对焊口进行探伤检验的操作，以为管道的质量提供保障。

1.2小口径管道安装技术首先，在安装疏水及防水管道的过程中，安装人员需严格按照设计要求进行，并根据相关安装规定进行开孔，以使管内介质流动的方向及角度等能满足设计要求。

核电管道安装技术摘要：核电示范电站安装管理的发展基于安装实际经验的积累，本文结合示范工程管道安装各个阶段出现的问题，进行深入的分析，并提出解决措施和建议，探讨摸索核电示范管道安装工程管理方法，以良好的实践经验为后续的示范电站的管理做铺垫，避免同样类型的问题在后续工程的发生，或者提前制定措施，减少文中提到的问题对工程的影响，进一步形成一套良好的核电工程管道安装管理体系，为核电示范工程的推广奠定良好的基础。

核电示范电站安装管理的发展基于安装实际经验的积累，本文结合示范工程管道安装各个阶段出现的问题，进行深入的分析，并提出解决措施和建议，探讨摸索核电示范管道安装工程管理方法，以良好的实践经验为后续的示范电站的管理做铺垫，避免同样类型的问题在后续工程的发生，或者提前制定措施，减少文中提到的问题对工程的影响，进一步形成一套良好的核电工程管道安装管理体系，为核电示范工程的推广奠定良好的基础。

关键词：核电厂；管道安装；施工技术1核电建设的概况核电的建设具有周期长，工程量大的特点，要想确保核电建设的顺利进行，就必须从基础的工程建设开始管理，确保工程建设的稳定。

核电建设具有以下几个特点，一是施工的项目比较杂、多，很难把控，二是土建建设的专业技术要求高，三是用电的地方太多，机械化特点，四是施工现场的条件恶劣，质量要求高。

核电的建设复杂且困难，最重要的是在确保核电建设顺利进行的前提下，保证核电建设的安全是每一个工程的最首要任务，建立安全的建设模式使我们的方向。

2核电管道安装的基本流程开启质量计划→先决条件检查→领取合格材料→支架放线钻孔→一阶段支架（根部）安装→管段（阀门或附件）就位调整→据图下料→坡口制作→尺寸验证及清洁度检查→组对、标识并点焊→组对间隙、错边和法兰平行度检查→管口焊接→焊接后管段及法兰变形量检查→焊口检验（渗透、磁粉或射线）→二阶段支架安装（管部）→按照调试需要安装阀门及附件→系统符合性检查→系统消缺→临时管线安装→系统试压、冲洗及吹扫→试压后系统恢复→系统移交→关闭质量计划。

浅谈核电示范工程管道安装施工管理华能山东石岛湾核电有限公司山东荣成264300摘要：核电示范工程，往往因其世界首堆的独特性，设计未固化、设计验证未完成等因素，项目工程在建设过程中建安施工存在诸多的困难，而核电站辅助系统管道安装是核电安装工程的最主要关键路线之一，尤其是余热排出系统、吸收球停堆等系统管道都几乎全部布置在核反应堆厂房内，因此反应堆厂房工艺管道安装质量的好坏，直接影响到系统调试能否顺利进行以及电站运行使用寿命的长短。

随着高温气冷堆示范工程的管道安装作业的全面开展，作为工程管理人员有必要及时总结施工过程中的经验和教训，为后续的核电管道安装工程管理提供一个有益的借鉴。

关键词：管道；制约；改进1.引言球床模块式高温气冷堆核电站示范工程（HTR-PM）,属我国十二五重大专项工程。

示范工程以我国已建成投运的清华大学10兆瓦高温气冷实验堆为基础，是世界首台具备第四代核能系统安全特性的商用核电机组。

高温堆属于“边研发、边制造、边施工”的“三边”示范工程，无参考核电站施工经验，同时又不能完全照搬压水堆的施工管理模式，在这样的背景下，认真的分析工程管理存在的问题，提炼管理经验，对于示范工程后续的发展意义重大。

2.核岛管道施工的特点2.1管道施工材料规格品种多。

包括法兰、阀门、管材、焊材、油漆、结构件等上百种材料、生产于多个国家和地区。

2.2管道安装工程量大，约占整个核岛的安装工程量的40%，核辅助系统管道结构复杂，纵横交错，遍布核岛各个厂房。

2.3施工工艺复杂，包括十几个工序，涉及管道、焊接、防腐保温、酸洗钝化、无损检测、冲洗试压等多个工种，物项多次交叉施工。

2.4质量问题发生率较高，质量控制难度大。

核辅助系统管道安装施工产生不符合项占整个核岛安装施工产生不符合项总数）的近三分之一。

另外，几十个系统在各个厂房同时铺开施工，有的质量问题在开始阶段很难发现，往往要等到一个系统的管道敷设基本形成后才能暴露，这样容易造成不同系统、不同厂房同时或者先后成批地出现相同的质量问题。

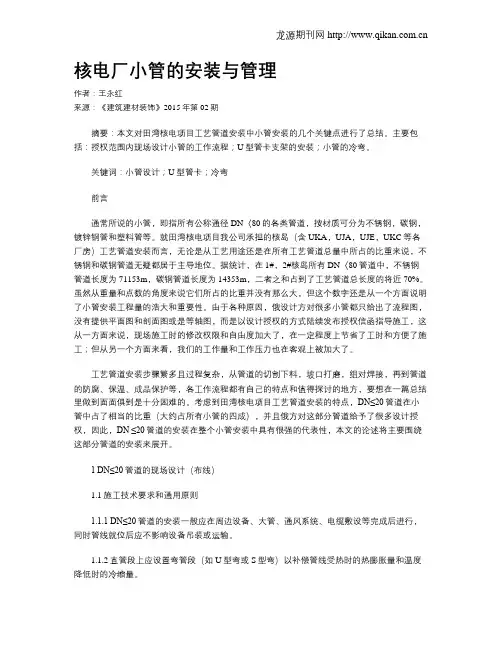

核电厂小管的安装与管理作者：王永红来源：《建筑建材装饰》2015年第02期摘要：本文对田湾核电项目工艺管道安装中小管安装的几个关键点进行了总结。

主要包括：授权范围内现场设计小管的工作流程；U型管卡支架的安装；小管的冷弯。

关键词：小管设计；U型管卡；冷弯前言通常所说的小管，即指所有公称通径DN〈80的各类管道，按材质可分为不锈钢，碳钢，镀锌钢管和塑料管等。

就田湾核电项目我公司承担的核岛（含UKA，UJA，UJE，UKC等各厂房）工艺管道安装而言，无论是从工艺用途还是在所有工艺管道总量中所占的比重来说，不锈钢和碳钢管道无疑都居于主导地位。

据统计，在1#，2#核岛所有 DN〈80管道中，不锈钢管道长度为71153m，碳钢管道长度为14353m，二者之和占到了工艺管道总长度的将近70%。

虽然从重量和点数的角度来说它们所占的比重并没有那么大，但这个数字还是从一个方面说明了小管安装工程量的浩大和重要性。

由于各种原因，俄设计方对很多小管都只给出了流程图，没有提供平面图和剖面图或是等轴图，而是以设计授权的方式陆续发布授权信函指导施工，这从一方面来说，现场施工时的修改权限和自由度加大了，在一定程度上节省了工时和方便了施工；但从另一个方面来看，我们的工作量和工作压力也在客观上被加大了。

工艺管道安装步骤繁多且过程复杂，从管道的切割下料，坡口打磨，组对焊接，再到管道的防腐、保温、成品保护等，各工作流程都有自己的特点和值得探讨的地方，要想在一篇总结里做到面面俱到是十分困难的。

考虑到田湾核电项目工艺管道安装的特点，DN≤20管道在小管中占了相当的比重（大约占所有小管的四成），并且俄方对这部分管道给予了很多设计授权，因此，DN ≤20管道的安装在整个小管安装中具有很强的代表性，本文的论述将主要围绕这部分管道的安装来展开。

1 DN≤20管道的现场设计（布线）1.1施工技术要求和通用原则1.1.1 DN≤20管道的安装一般应在周边设备、大管、通风系统、电缆敷设等完成后进行，同时管线就位后应不影响设备吊装或运输。

浅谈核电常规岛高压管道的安装技术摘要：本文概要的介绍了核电常规岛高压管道的安装技术，包括支吊架、阀门、冷拉口、法兰连接、小口径管道等安装。

关键词：核电常规岛高压管道安装日本福岛核电事故的发生，使全世界的核电站的建设都随之减缓，我们国家也不例外；笔者从一个专业人士的角度认为核能还是相对比较安全、清洁又环保的能源；核电的应用是大势所趋，也符合我国的基本国情，笔者以自身工作所在的工程项目为例，结合自身的工作经验，对核电常规岛的高压管道的安装技术进行下探讨，希望能给同行一点经验。

施工之前的先决条件要求施工准备作为安装的重要步骤，是施工能否顺利实施的基础，正式施工前，将重点进行对施工管理计算机信息平台、各种文件（施工图纸、施工程序、质量计划、特殊系统/特殊工艺的提前策划）、材料、工机具、人力等方面的准备。

“人”，根据常规岛管道的施工特点，对所有参与管道施工的技术人员、施工人员在施工前进行项目专项培训，了解核电施工特点，明确知道管道施工的难点，并熟悉安装过程中相关的工作程序从而具备有熟练的专业技能；“机”，施工所用的工具和设备必须对其质量进行检验，只有检验合格且在有效期内的工具才能在现场使用。

“料”，施工材料、管件、阀门可用且符合技术规范要求，业主、厂家供的管道质量符合要求，厂家提供的阀门、安装材料等符合安装要求。

“法”，上游施工图纸已组织审核，已对设计问题进行澄清、变更确认并满足施工，施工前所必须的施工图纸已宣布“可用”，现场设计图纸已审核完毕，已编制实用质量计划并开启准予施工；已实施施工技术交底。

“环”，房间及区域内所有土建工作应已完毕，室内无积水、杂物等。

涉及到的邻近孔洞必须进行围栏或封闭，土建单位对安装房间应已进行移交；安装区域的照明光线良好，通道畅通；对于两米以上高空作业时，在无法使用梯子的情况下，已搭制合格的脚手架；房间主要设备、主管道等大型设备安装完毕。

工艺流程高压管道安装过程中应严格按程序提供的技术要求。

核电安装工程施工管理中存在的问题分析及改进措施摘要：国内核电站前期工程的建设受国家政策及国家监管影响，在核电前期工作的进度控制中经常出现不确定因素多、整个项目准备时间长、为尽快推动项目落地而导致部分工作的施工时间非常短的现状。

基于此，以下对核电安装工程施工管理中存在的问题分析及改进措施进行了探讨，以供参考。

关键词：核电安装工程；施工管理；存在的问题；分析及改进措施中国分类号：TM623 文献标识码：A引言根据项目的实际情况，核电站建设前期工作的关键路径也经常发生变化，致使核电项目前期工作非常难以控制。

另外，核电项目前期准备的时间长短直接影响项目的总工期、总造价及核电本身的安全与质量。

因此，做好核电项目前期安全管理、质量控制及进度控制对核电建设的意义重大。

１核电工程管道质量计划概述核岛厂房管道安装是核电安装工程中重要的组成部分，具有工作量最大、持续时间最长、范围最广、投入人力最多、施工条件最复杂、对安全质量要求最高等特点。

核岛管道质量计划近１．３万份，涉及工艺系统近百余个，管道安装长度约１２万余米，管道焊口２５万余道，各类阀门２万多台，支架预制安装１６００多吨，整个质量计划关闭量占核电安装工程量的近７０％，资料整理量占核电安装资料量的６５％，是核岛安装工程资料整理的关键线路和瓶颈。

因此，管道安装质量计划管理以及资料整理和质量计划关闭，是影响核电建设重大节点如冷试、装料等的重要因素，提高管理效率、加快资料整理和关闭速度，能有效的促进系统整理移交、各大节点实现及后续的档案及竣工验收工作。

2核电安装工程施工管理中存在的问题2.1核安全文化方面对于核安全文化的原则执行方面存在不足，安全和质量的意识单薄，如违规补焊、私自返修（管道私自切割、焊口重新焊接等）、弄虚作假，未有效遵守程序要求进行相应的质量问题处理，员工执行过程中存在偏差。

程序管理方面存在编制、审核、批准失效等情况，如程序编制完成后，经过层层审核并批准，但程序执行版本仅是编制者的水平，并未有效发挥审核及批准人所具备的水平和可操作性及指导性，以至于执行程序中出现问题的概率仍较大。
