智能液晶风淋室控制器知识讲解

一、面板示意图及操作说明
二、正确使用流程
1．进入洁净区流程：
2．离开洁净区：
2.外门电锁自锁.三、注意事项
1.未经设备科许可，任何人不要修改参数；
2.非紧急情况下，任何人不要随意触摸控制器按键；
3.当控制系统出现故障时，可以按下急停按钮，解除故障，并及时报设备科维修。

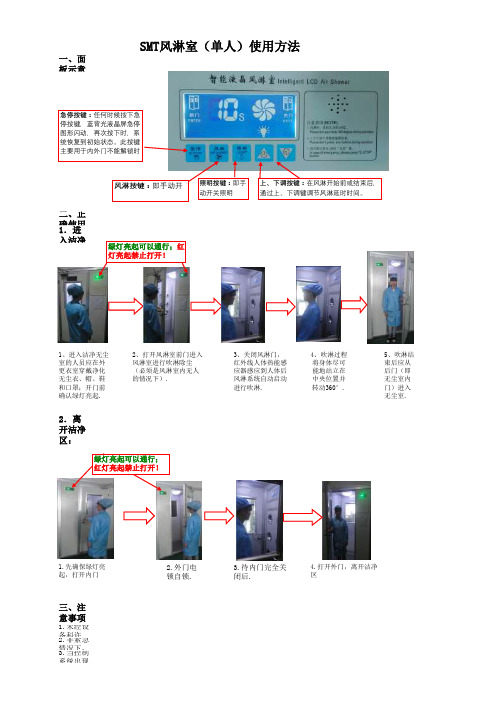

SMT风淋室（单人）使用方法
3.待内门完全关闭后.
4.打开外门，离开洁净区
4、吹淋过程将身体尽可能地站立在中央位置并转动360
°.5、吹淋结束后应从后门（即无尘室内门）进入无尘室.
1、进入洁净无尘室的人员应在外更衣室穿戴净化无尘衣、帽、鞋和口罩；开门前确认绿灯亮起.
3、关闭风淋门，红外线人体热能感应器感应到人体后风淋系统自动启动进行吹淋.
2、打开风淋室前门进入风淋室进行吹淋除尘（必须是风淋室内无人的情况下）.
1.先确保绿灯亮起，打开内门
急停按键：任何时候按下急停按键，蓝背光液晶屏急停图形闪动，再次按下时，系统恢复到初始状态。

此按键主要用于内外门不能解锁时
风淋按键：即手动开关风淋
照明按键：即手动开关照明上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间。

绿灯亮起可以通行；红灯亮起禁止打开！
绿灯亮起可以通行；。

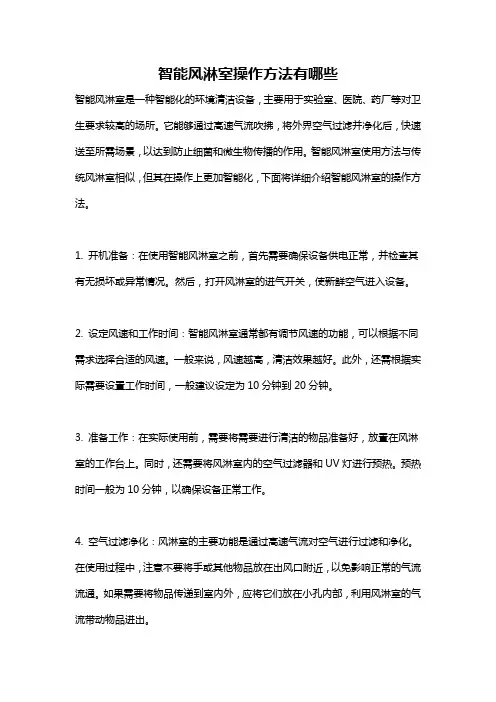

智能风淋室操作方法有哪些智能风淋室是一种智能化的环境清洁设备，主要用于实验室、医院、药厂等对卫生要求较高的场所。

它能够通过高速气流吹拂，将外界空气过滤并净化后，快速送至所需场景，以达到防止细菌和微生物传播的作用。

智能风淋室使用方法与传统风淋室相似，但其在操作上更加智能化，下面将详细介绍智能风淋室的操作方法。

1. 开机准备：在使用智能风淋室之前，首先需要确保设备供电正常，并检查其有无损坏或异常情况。

然后，打开风淋室的进气开关，使新鲜空气进入设备。

2. 设定风速和工作时间：智能风淋室通常都有调节风速的功能，可以根据不同需求选择合适的风速。

一般来说，风速越高，清洁效果越好。

此外，还需根据实际需要设置工作时间，一般建议设定为10分钟到20分钟。

3. 准备工作：在实际使用前，需要将需要进行清洁的物品准备好，放置在风淋室的工作台上。

同时，还需要将风淋室内的空气过滤器和UV灯进行预热。

预热时间一般为10分钟，以确保设备正常工作。

4. 空气过滤净化：风淋室的主要功能是通过高速气流对空气进行过滤和净化。

在使用过程中，注意不要将手或其他物品放在出风口附近，以免影响正常的气流流通。

如果需要将物品传递到室内外，应将它们放在小孔内部，利用风淋室的气流带动物品进出。

5. 关闭机器：工作完成后，需要将智能风淋室关闭。

首先，关闭风淋室的进气开关，防止外界污染物进入设备。

然后，将风速调节至最低档，最后关闭仪器总电源。

等待风淋室内的风速降到最低再离开设备。

除上述具体的使用方法之外，还有一些常见的注意事项需要注意：1. 平衡负荷：为了保证设备的正常工作，不应将大量物品集中放置在一个位置，应尽量分散放置，以维持设备内部的气流平衡。

2. 保持清洁：在使用智能风淋室期间，应定期对设备进行清洁和消毒，以防止细菌滋生。

同时，还要定期更换设备内部的过滤器和UV灯。

3. 避免开关频繁操作：开关机次数过多会影响设备寿命，因此在使用过程中，应适量减少开关机的次数，以延长设备使用寿命。

风淋室使用说明
㈠穿戴工作服、帽、口罩、手套，除下手表、手机、饰品等物品。

㈡使用如下：打开外门（图A），内门自锁，进入风淋室；系统自动风淋，请双手举起旋转身体360度，便于全方位除尘（图B﹑C﹑D）；拍打身体（E）；在粘尘垫上踏步三次，除去脚上灰尘（图F）。

注意事项： 1、风淋门门是电子联锁，当一扇门打开时另一扇门自动锁定，切
勿同时强迫开关两扇门,系统运行时切勿强迫开关任何一扇门
2、吹淋时间一经设定，切勿随意调节；
3、正常吹淋工作状态下切勿触摸或使用所有控制开关；
4、人或货物感应区内,系统在接受感应后,方能进入吹淋程序；
5、切勿从风淋门内运输大件物品,以免碰坏表面及电控件；
6、风淋门内外面板，切勿用硬物碰击,以免刮伤；
7、须保持风淋门电器设备部位的良好通风、干燥。

风淋室控制器使用说明书软件版本：V10.5.31北京三江汇诚科技有限公司一、控制器简介1．二、控制器画面1．开机画面系统通电后控制器屏幕显示如下画面（可能因版本不同显示方式也有所不同），图1画面内容有控制器名称，控制器软件版本，画面中间部分是控制器检测状态滚动条，最下面是研发厂商信息。

2．主画面在开机画面中，系统开始检测，然后显示如下画面（虚线所示动态显示内容仅供用户参考，可能因版本不同显示方式也有所不同）。

图2此画面中显示信息有：◆通道一开关门状态：显示通道一的门状态，如果指示灯在侧，表示通道一门体正在开启或者已经开启，此状态后面显示的是门将要关闭的倒计时时间；如果指示灯在侧，表示通道一门体正在关闭或者已经关闭，此状态后面显示的是门一开门停留时间。

◆通道二开关门状态：显示通道二的门状态，如果指示灯在侧，表示通道二门体正在开启或者已经开启，此状态后面显示的是门二将要关闭的倒计时时间；如果指示灯在侧，表示通道二门体正在关闭或者已经关闭，此状态后面显示的是门二开门停留时间。

◆风淋状态：显示风淋的开关状态。

如果指示灯是“”状态，则表示风淋正在开启或者已经开启，此状态后面显示的是风淋将要关闭的倒计时时间；如果指示灯是“”状态，则表示风淋正在关闭或者已经关闭，此状态后面显示的是风淋的运行设置时间。

◆照明状态：显示风淋照明灯的开关状态。

如果指示灯是“”状态，则表示照明灯正在开启或者已经开启，此状态后面显示的是照明灯将要关闭的倒计时时间；如果指示灯是“”状态，则表示照明灯正在关闭或者已经关闭，此状态后面显示的是照明灯的开启设置时间。

3．系统设置（显示顺序因版本不同有轻微差距，某些项目需要厂家密码口令）此画面可以设置系统相关时间图3此画面中显示信息有：◆开关门延迟：表示按键反应时间，避免误动作设置单位0.1秒。

◆门到位时间：门从打开到到位的时间。

◆风淋运行时间：风淋电机的运行时间。

图4◆开灯时间：照明灯开启时间。

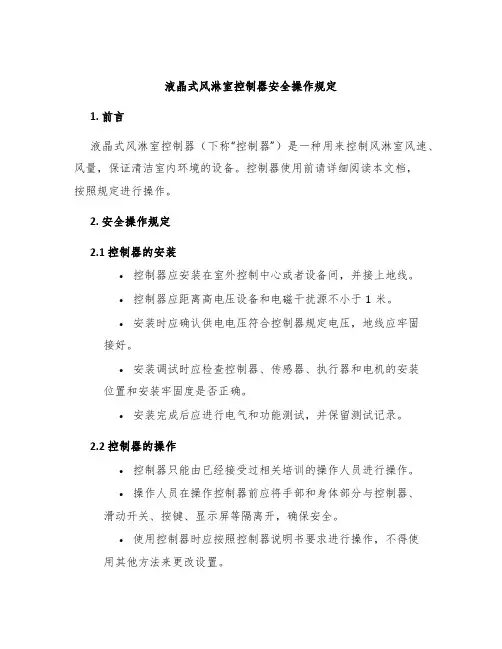

液晶式风淋室控制器安全操作规定1. 前言液晶式风淋室控制器（下称“控制器”）是一种用来控制风淋室风速、风量，保证清洁室内环境的设备。

控制器使用前请详细阅读本文档，按照规定进行操作。

2. 安全操作规定2.1 控制器的安装•控制器应安装在室外控制中心或者设备间，并接上地线。

•控制器应距离高电压设备和电磁干扰源不小于1米。

•安装时应确认供电电压符合控制器规定电压，地线应牢固接好。

•安装调试时应检查控制器、传感器、执行器和电机的安装位置和安装牢固度是否正确。

•安装完成后应进行电气和功能测试，并保留测试记录。

2.2 控制器的操作•控制器只能由已经接受过相关培训的操作人员进行操作。

•操作人员在操作控制器前应将手部和身体部分与控制器、滑动开关、按键、显示屏等隔离开，确保安全。

•使用控制器时应按照控制器说明书要求进行操作，不得使用其他方法来更改设置。

•当需要更改控制器参数时，应按照规定进行更改，不得随意更改参数。

•当前端设备故障或发生异常时，应立即停止控制器工作并通知维修人员处理。

•离开操作现场时，应将控制器所有的开关、按键全部关闭，确保操作安全。

2.3 控制器的维修•控制器的维修只能由授权的人员进行。

•维修人员在进行控制器维修时应按照相关安全操作规定进行操作。

•维修前应先将控制器断电，并使用绝缘电阻表确认设备已经完全断电。

•维修人员应清理操作现场，并根据要求记录维修过程和维修结果。

2.4 其他安全注意事项•控制器应经常进行维护和检查，确保设备正常运行。

•控制器应避免受到强电磁波的影响，避免其他信号的干扰。

•控制器故障时应立即通知维修人员处理，不得自行维修或进行维修调试。

•不得在控制器周围放置易燃物品，以免引发火灾。

3. 结语请严格按照本文档规定进行操作，确保设备的安全和正常运行。

如有任何问题，请及时联系维修人员或者生产商进行处理。

尊敬的用户：您好！欢迎您使用XX公司的净化产品！请您阅读本产品说明书,了解谷爰公司净化产品的特点、结构和使用方法。

本说明书叙述了XX风淋室的全部特性,特殊非标产品请将本说明书与附加说明书对照起来阅读使用,如仅为尺寸或者材质变化的非标产品恕不另作说明。

为确保本产品安全有效地运行请仔细阅读本说明书，以熟识本产品,并将该说明书妥善保存,以供随时参考。

为确保本产品运行安全可靠，请指定专人作为本产品的运行管理者。

当本产品出现故障时,请立即向管理者报告并与本公司联系。

您的满意是我们追求的目标”如有任何需求请拔打公司服务电话：本公司产品如有更新或更改，我公司随时更改本说明书，恕不另行通知。

风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制,实现洁净区 的空气净化。

本风淋室自控系统可自动实现内、外门的互锁与解锁；照明的启停； 人体自动感应以及风机的启停；全部工作过程中的语音提示等功能。

产品在自动流 程时有相关语音提示,并具有风淋时间、前后门解锁延时时间、照明延时时间可调 等灵活功能。

二•主板面膜示意图及按键说明风1 淋’宣 Air shower注的项(NOTE)：1. 凤护时.il 背劭身体36瞼・Plessa turn your body 360 degree during operaton ・ 2.Iff 中请不要16便倦換按arPlease don't prew any buttons during operation 3. «a»atfi 况•请按 停"In case of emerQency. please press #E-STOP* button. X_____________________________________________丿A 、风淋室控制面板按键说明：1. 急停按键：任何时候按下急停按键,红色急停指示灯亮，并自动断开除照明外 的所有输出，再次按下时，系统恢复到初始状态。

一、概述
风淋室控制器具有门磁监测，门锁、照明灯、送风机自动控制以及中文语音提示功能，面板上有指示灯和管标示风淋室的各个状态以及时间，可以设定风淋吹淋时间长短，以及吹淋后暂停时间长短。

风淋过程中可以急停止键中断吹淋，也可以在任何时候手动按键启动风淋。

１．输入接点
ａ．供电电源：AC220V
ｂ．进出门开关：门磁开关（关门：闭合，开门：断开）
ｃ．红外线感应开关：无源接点（无人：断开，有人：闭合）
２．输出接点
ａ．外门电锁：DC12V ≤850mA
ｂ．内门电锁：DC12V ≤850mA
ｃ．风机：220V AC（交流接触器线圈）
ｄ．红外感应器电源：12VDC
e．照明：220V AC, <=100W
f．电源工作指示灯:220V AC
h. 工作指示灯：220V AC。

东莞市豪泰电子科技有限公司风淋室操作保养豪泰设备管字：（170101）产品说明书简介：感谢您购买本公司更衣风淋室，更衣风淋室是防止污染空气进入洁净区的装置.其原理是利用高速洁净气流吹除进入洁净室人员更衣过程中衣物表面附着的灰尘颗粒。

同时，由于洁净室的两扇门是不同时开启的，可以兼起气闸作用，控制外部污染空气进入洁净区。

本设备广泛应用于半导体元器件生产工厂、生物实验室、制药厂、食品加工业、电子厂等等一切需要空气净化的场所。

此手册向您介绍更衣风淋室的结构及使用事项。

正视图側视图风淋各部分名称1. 顶盖9. 脚踏板17. 手动2. 电路控制板10. 底盘18. 照明3. 正压箱11. 光电开关19. 时间显示器4.高效过滤器12. 左企身20. 闭门器5. 右企身13. 风嘴6. 不锈钢门14.风嘴板7. 风机15. 灯盖板8. 初效过滤器16. 急停开关产品说明书产品说明书一. 概述风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制。

可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。

产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

二.主板面膜示意图及按键说明风淋室面膜示意图A、风淋室控制面板按键说明:1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。

此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。

此按键主要用于门磁、红外失灵或风机维护检修时。

3、照明按键：使用“照明”按键，可开关风淋室内照明灯。

此按键主要用于门磁失灵或灯具检修时。

4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

B、常规风淋室工作流程：1．进入洁净区：1.1进入洁净区的人员打开外门时，内门电锁自动上锁以防风淋室内未净化空气流入洁净区,风淋室照明灯点亮,门外工作指示灯亮。

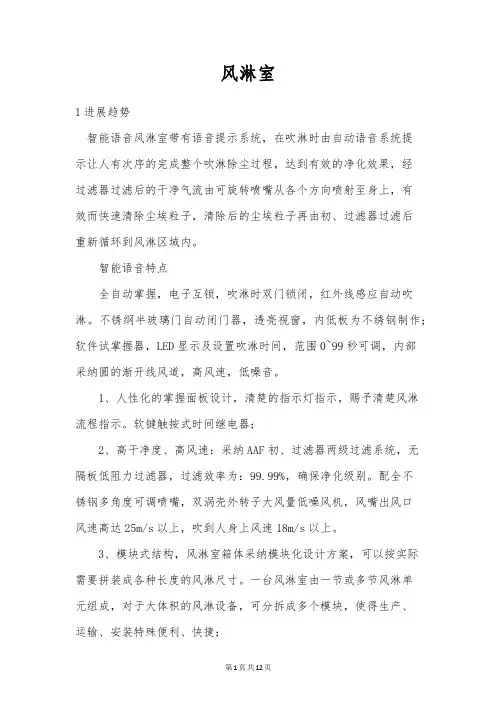

风淋室1进展趋势智能语音风淋室带有语音提示系统，在吹淋时由自动语音系统提示让人有次序的完成整个吹淋除尘过程，达到有效的净化效果，经过滤器过滤后的干净气流由可旋转喷嘴从各个方向喷射至身上，有效而快速清除尘埃粒子，清除后的尘埃粒子再由初、过滤器过滤后重新循环到风淋区域内。

智能语音特点全自动掌握，电子互锁，吹淋时双门锁闭，红外线感应自动吹淋。

不锈纲半玻璃门自动闭门器，透亮视窗，内低板为不绣钢制作；软件试掌握器，LED显示及设置吹淋时间，范围0~99秒可调，内部采纳圆的渐开线风道，高风速，低噪音。

1、人性化的掌握面板设计，清楚的指示灯指示，赐予清楚风淋流程指示。

软键触按式时间继电器；2、高干净度、高风速：采纳AAF初、过滤器两级过滤系统，无隔板低阻力过滤器，过滤效率为：99.99%，确保净化级别。

配全不锈钢多角度可调喷嘴，双涡壳外转子大风量低噪风机，风嘴出风口风速高达25m/s以上，吹到人身上风速18m/s以上。

3、模块式结构，风淋室箱体采纳模块化设计方案，可以按实际需要拼装成各种长度的风淋尺寸。

一台风淋室由一节或多节风淋单元组成，对于大体积的风淋设备，可分拆成多个模块，使得生产、运输、安装特殊便利、快捷；4、高性能、高密封：采纳进口电子元器件，运行性能稳定牢靠，先进的减噪*装置系统及采纳EVA密封材料，密闭性能高。

2结构配置1、自动化掌握，单人单吹风淋室系统采纳PLC智能化的掌握手段，掌握面板上LED显示屏可正确显示风淋的运行状态、双门的互锁状态、风淋周期进度和延时开门状态。

并设有光电感应器，单向通道风淋室，从非干净区进入，关门后红外线感应到人就吹淋，吹淋后入门锁闭，只能从出门走出风淋室；2、单人单吹风淋室主板软键触按式时间继电器，LED显示及设置吹淋时间，范围在10-99s可调,可依据风淋室外部环境的差异调整吹淋时间；3、模块式结构，单人单吹风淋室箱体采纳模块化设计方案；4、高性能、高密封，采纳进口电子元器件，运行性能稳定牢靠，先进的减噪*装置系统及采纳EVA密封材料，密闭性能高。

语音风淋室说明书一. 概述风淋室自控系统主要用于风淋室、货淋室及风淋通道的自动控制。

可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。

产品在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

二.主板面膜示意图及按键说明液晶语音风淋室控制器，图文界面,可与PLC相媲美，具有强大的功能，可随时进入系统改变参数，以满足客户的需要，语音系统有中文、英文二种可选用。

LCD voice air shower controller,graphic interface,can be comparable with PLC,With a powerful function, can be entered at any time to change the parameters of the system to meet the needs of customers, the voice system has two kinds of Chinese and English can be selected.面板功能说明：Touch screen function description（一）、面板示意图(1). Touch screen sketch map（二）、面板按键(2). Panel keyPower ON/OFF电源键：开启/关闭系统Light ON/OFF照明键：开启/关闭照明/ 退出键Lighting key:Turn on / off lighting/Exit keyClean ON风淋键：手动开启风淋/ 确认键Showering key:Manual opening air shower/Confirm key+PB 1、设定时间参数（增量）增量键：2、选择模式（上移）UP key: 1.Setting Times.2.Select mode.-PB 1、设定时间参数（减量）减量键：2、选择模式（下移）DOWN key: 1.Setting Times.2.Select mode.RESET复位键：紧急情况使用Emergency stop key:Emergency use（三）、图标示意图（四）、参数设置(4).Parameter setting在控制面板上同时按住键和键5秒后，进入系统设置参数。
