中国建筑第八工程局企业标准电梯工程施工技术标准Technical standard for construction of lifts，escalators and passenger conveyorsZJQ08-SGJB 310-20032 0 03 上海前言本标准根据中国建筑第八工程局《关于〈施工技术标准〉编制工作安排的通知》（局科字[2002]348号）文件要求，由中建八局安装公司编制。
在编写过程中，编写组认真学习研究了《建筑工程施工质量验收统一标准》GB50300-2001、《电梯工程施工质量验收规范》GB 50310-2002，并参照《电梯制造与安装安全规范》GB 7588-2003、《电梯安装验收规范》GB 10060-1993、《电梯曳引机》GB／T13435-1992、《交流电梯电动机通用技术条件》GB／T12974-1991、《自动扶梯和自动人行道的制造与安装安全规范》GB16899-1997等有关资料，结合本企业建筑电梯工程的施工经验，以满足国家现行《验收规范》质量要求为原则，经反复讨论确定了编写大纲。
初稿形成后，经本企业内、外有关专家审查、反复讨论后定稿。
本标准为贯彻国家颁布的《建筑工程施工质量验收统一标准》GB 50300-2001、《电梯工程施工质量验收规范》GB 50310-2002而制定。
为方便配套使用，在章节编排上与《电梯工程施工质量验收规范》GB 50310-2002保持对应关系。
主要内容有：总则、术语、基本规定、电力驱动的曳引式或强制式电梯安装工程、液压电梯安装工程、自动扶梯、自动人行道安装工程和分部（子分部）工程验收等七章，包括技术和质量管理、施工工艺和操作要点、质量标准和验收三大部分。
本标准中引用有关国家规范中的强制性条文以黑体字列出，在施工中必须严格执行。
为了持续提高本标准的水平，请各单位在执行本标准过程中，注意总结经验，积累资料，随时将有关意见和建议反馈给中建八局技术质量部（通讯地址：上海市浦东新区源深路269号，邮政编码：200135），以供今后修订时参考。
小区电梯工程施工规范一、总则为了保障小区电梯工程的质量和安全，提升居民的生活品质，特制定此施工规范。
本规范适用于小区新建、改造、维护的电梯工程。
二、施工前准备1.电梯工程施工前，应向有关部门申请审批手续，并按照相关规定取得相关资质证书。
2.确定电梯工程的设计方案，包括电梯的型号、数量、位置、尺寸等。
3.确定电梯施工的人员组成和责任分工，明确各责任单位的职责。
4.进行电梯工程的现场勘察和测量，确保施工过程中不会造成其他建筑设施的损坏。
5.编制施工计划和施工方案，包括施工进度、安全措施、质量控制等内容。
6.组织施工人员进行安全培训，确保施工过程中安全第一。
7.准备施工所需要的材料和设备，确保施工过程顺利进行。
三、施工过程1.施工现场应设置明显的警示标识，确保施工人员及施工设备安全。
2.施工过程中应根据施工方案的要求进行操作，不得私自改变施工方案。
3.施工人员应按照安全要求进行作业，必须佩戴必要的防护装备。
4.施工现场应保持整洁，确保其他建筑设施不受损坏。
5.施工过程中应定期进行质量检查，确保施工质量符合要求。
6.施工完成后，应进行验收，确保电梯工程符合设计要求。
四、施工注意事项1.电梯工程施工人员必须持有相关证件，不得擅自进行施工。
2.施工现场应设置安全警示标识，确保施工安全。
3.施工过程中应严格按照设计要求进行施工，不得私自施工。
4.施工过程中如有发现质量问题，应立即停工整改，直至问题解决。
5.施工完成后，应进行验收，确保电梯工程符合相关规定。
六、施工安全1.施工中应设置临时用电线路，不得乱拉乱接，确保用电安全。
2.施工现场应设置可燃物品标识，禁止在施工现场吸烟。
3.施工现场应设置安全通道，确保紧急情况下人员能够快速疏散。
4.施工人员应定期接受安全培训，提高安全意识。
7、施工验收1.电梯工程完成后，应进行整体验收，确保符合相关规定。
2.验收过程中应注意检查电梯的安全性能、质量、外观等。
3.如发现问题，应立即整改，直至问题解决。
电梯工程施工及验收标准
一、施工标准
电梯作为现代化建筑物中不可或缺的重要设备，其施工质量直接关
系到乘客的安全和舒适度。
因此，电梯工程的施工应严格按照以下标
准进行：
1. 施工人员资质要求：所有从事电梯安装施工的人员必须持有相关
资质证书，并具有一定的工程经验和专业技能。
2. 施工现场管理：施工现场应保持整洁有序，符合安全生产标准，
施工材料和设备应摆放整齐，安全通道应畅通无阻。
3. 施工工艺流程：按照电梯制造厂家提供的施工图纸和技术规范进
行施工，严格控制每个环节，确保施工质量。
4. 施工材料选用：施工过程中所使用的各种材料必须符合国家标准，质量可靠，防火耐久。
5. 施工进度控制：确保施工进度符合计划安排，按时完工交付使用，未经客户同意不得私自延期。
二、验收标准
电梯工程竣工后，应进行验收，确保其符合相关标准并可以安全运行。
电梯验收应遵循以下标准：
1. 外观检查：检查电梯的外部造型和表面涂装是否符合设计要求，
无划痕、变形等损坏。
2. 功能检测：对电梯的各项功能进行测试，包括开关门、载重、速
度等，确保运行正常。
3. 安全检查：检查电梯的各项安全装置是否齐全有效，如门锁、限
速器、安全门等，确保安全运行。
4. 使用故障检测：模拟电梯使用过程中的常见故障，进行检测和排除，确保电梯可以在实际使用中安全运行。
5. 相关资料验收：对电梯的使用说明书、保养手册等相关资料进行
验收，确保客户在后期使用和维护时能够正确操作。
经过严格的施工和验收标准，确保电梯工程可以安全、顺利地运行，为乘客提供安全舒适的乘坐体验。
第1篇一、安装前的准备工作1. 电梯设备进场验收：在设备进场时，应仔细检查设备随机文件、设备零部件与装箱单内容是否相符，设备外观是否存在明显的损坏等。
2. 施工现场验收：在施工现场，应检查土建工程是否符合电梯土建布置图的要求，机房内部、井道土建或钢架结构及布置是否符合规范。
3. 安装队伍审查：安装队伍必须持有国家颁发的安装许可证，并具备健全的质量保证体系和质量责任制度。
二、安装过程中的要求1. 安装顺序：按照电梯安装的施工顺序进行安装，确保安装过程的顺利进行。
2. 安装精度：安装过程中，严格控制安装精度，确保电梯运行平稳、安全。
3. 零部件检查：在安装过程中，对各个零部件进行检查，确保其符合规范要求。
4. 轿厢安装：轿厢安装时，应注意调整轿厢的水平度，确保轿厢运行平稳。
5. 导轨安装：导轨安装时，应注意导轨的直线度、平行度和垂直度，确保导轨与轿厢的配合精度。
6. 驱动机构安装：驱动机构安装时，应注意电机与减速器的连接，确保驱动机构运转平稳。
7. 电气系统安装：电气系统安装时，应注意电气元件的接线，确保电气系统安全可靠。
8. 安全装置安装：安全装置安装时，应注意安全装置的调试和校验，确保安全装置的正常运行。
三、安装后的检验1. 单机调试：安装完成后，对电梯进行单机调试，检查电梯的运行是否平稳、安全。
2. 联合调试：电梯单机调试合格后，进行联合调试，检查电梯各系统是否协调运行。
3. 安全检验：对电梯进行安全检验，确保电梯符合安全规范要求。
4. 验收合格：经检验合格后，由建设、监理、安装单位共同进行验收，办理验收手续。
四、施工电梯的维护与管理1. 定期检查：对施工电梯进行定期检查，确保电梯运行安全可靠。
2. 保养维护：对施工电梯进行定期保养维护，延长电梯的使用寿命。
3. 应急处理：制定应急预案，应对突发状况，确保施工电梯的安全运行。
4. 人员培训：对操作人员进行培训，提高操作技能，确保施工电梯的安全使用。
1．基坑1.1 设计单位应注意：1）如果基坑在基础以下，应特别考虑防水做法。
因为笔者遇到一个电梯基坑内常年积水，造成电梯不能正常使用，该基坑还是厚筏板混凝土基础，处理起来很困难。
2）如果基坑不在基础上，并且基坑下面有空间，应考虑把基坑支撑柱周围全封闭，确保人员不能进入到基坑下方空间。
如果基坑下面必须有人员通过时，设计人员必须考虑电梯对重缓冲位置的牢固性和电梯基坑承载的安全性。
３）多台电梯的井道内各基坑之间应设置隔障，隔障高度应从基坑底向上延伸至最底层层站楼面以上2.5ｍ高度；当轿厢顶和相邻电梯运动部件间隔小于0.5ｍ时，隔障应贯通整个井道。
1.2 施工、监理单位应注意：1）电梯基坑防水施工完毕后做蓄水试验，这是施工和监理方容易忽略的。
2）基坑内的缓冲墩座按图纸和电梯样本位置预留钢筋。
2．井道2.1井道顶层高度（电梯冲顶高度）在这里特别提出的是很多设计或施工人员经常把这里的顶层高度理解为顶层建筑层高，这样会导致电梯冲顶高度不够。
这个参数很关键，电梯厂家的电梯样本对电梯顶层高度都有非常明确的要求。
井道顶层高度是指从井道屋顶横梁最低处测量到电梯最顶层层站建筑装修后楼面的上皮的净距离。
这里的井道顶层净高不包括楼面建筑装修做法厚度，也不包括屋顶楼板厚度，也不包括屋顶底突出楼板的梁的高度。
尤其在改造的建筑工程中要认真测量建筑物的顶层高度，看是否符合电梯样本的要求。
2.2混凝土结构梁（钢结构梁）1）导轨支架固定位置的混凝土圈梁（或钢结构梁）在砌筑井道（或钢结构）中，从基坑到井道顶部钢筋混凝土圈梁（钢结构梁）设置如下：第一道梁水平中心线是从基坑底向上１ｍ；以上各道梁中心线是从第一道梁水平中心线向上每隔必须2.5米设置一道（不管距离其它梁有多远均应设置）；最上面一道梁中心线是从顶层顶板下向下0.5ｍ（该梁与顶部第二道梁应小于等于2.5ｍ）；一般梁高为300ｍｍ。
２）无机房结构的曳引机托梁一般要求井道屋顶横梁最低处测量到托梁的梁顶高度为1.4ｍ（各个电梯厂家不同），这里的高度也是净高。
电梯安装施工技术方案1电梯安装施工工艺流程搭设样板架一测量井道、确定基准线一样板就位，挂基准线一机房放线一使用激光准直定位仪确定基准线。
（1）现场电梯安装工作组织，由施工过高级及高层建筑的电梯安装班组长及高级技术工参加安装施工；同时分公司在技术、设备、机具、材料方面作为重点工程组织力量保证需要。
（2）施工计划整个工程分为四个阶段完成：1）人员组织，重点是组成安装小组，熟悉电梯结构性能，了解现场实际情况，并进行安全技术学习。
2）清点设备装箱内零部件，清理井道内杂物，并根据电梯土建总体布置图复核井道预留孔洞、牛腿、底坑深度、顶层高度、内净平面尺寸，如有差错，提前处理。
3）搭脚手架，安装施工照明，根据工程具体需要制作样板架，为下阶段创造最好的条件。
4）作为安装高峰阶段，安装进一步组织优势兵力，详细分工，平行流水、交叉作业，充分利用时间和空间，以保证在合同要求时间内提前完成电梯安装工作和系统的运行调试，确保竣工期。
（3）工程目标1）质量目标：优良。
2）环境管理目标：有效控制有毒、有害废物，减少对环境的污染；包装箱移交用户。
3）安全管理目标：杜绝死亡事故和重伤事故，轻伤频率W3%。
2电梯土建技术要求2.1机房土建技术要求（1）机房地板应能承受6865Pa压力，地面采用防滑材料。
（2）电动机承重梁埋入承重墙内，支承长度应超过墙厚中心20mm,且不应小于75mm o（3）机房门窗应防风雨，机房入口楼梯或爬梯应设扶手，通向机房的道路应畅通；机房门应加锁。
（4）机房内钢丝绳与楼板孔洞每边间隙应为20~40mm,通向井道孔洞四周应筑一高50mm以上，宽度适当的台阶。
（5）在机房内每台电梯设一切断该梯的主电源开关，其容量可切断正常使用情况下的最大电流，但该开关不能切断下列供电电路：轿厢照明和通风、轿顶电源插座、机房的隔音照明、机房内电源插座、电梯井道照明、报警装置。
（6）主电源开关应装在面房内入口外距地面1.3~L5m的墙上。
电扶梯对土建技术要求自动扶梯、电梯、楼梯升降机初步设计一、自动扶梯1.1设计应全面符合GB16899-97《自动扶梯和自动人行道的制造与安装安全规范》的要求，及该规范中对公共交通型自动扶梯的全部规定。
1.2自动扶梯的基本参数为：运行速度0.65m/s，倾斜角度30°，理论输送能力：11700人/小时，设计取用最大运量9600人/小时。
1.3自动扶梯外形尺寸、安装吊钩位置、受力负荷等主要结构参数见参考图FT-01、FT-02、FT-03、FT-04。
1.4车站设计单位在验算紧急情况下乘客在规定的时间内疏散能力时，优先按全部扶梯停止作为固定楼梯计算。
若疏散能力不足，则按以下原则计算：对于地下车站，站内上行的自动扶梯可继续向上运转，出入口扶梯停止作为固定楼梯。
对于高架车站站内下行的自动扶梯可继续向下运转，出入口扶梯停止作为固定楼梯。
1.5站台与站厅之间宜设上、下行扶梯，当站台至站厅提升高度H>12m时设2台上行、1台下行扶梯。
当出入口提升高度H≤5.5m时，设1台上行扶梯；当5.5m ＜H≤12m时，宜设上、下行扶梯各1台；当H>12m设2台上行、1台下行扶梯。
（“宜设”是指在有条件的情况下尽量设，如条件不允许，请以工联单形式反馈原因）1.6为确保自动扶梯的安全并达到正常设计寿命，设有自动扶梯的出入口尽量有盖。
1.7自动扶梯穿过楼板处，沿洞口设置高度不小于1200mm的通透栏杆或透明栏板。
洞口边缘或柱子边缘与自动扶梯扶手带中心线的水平距离小于500mm 时设三角警示牌,以保证乘客安全。
1.8自动扶梯的踏步面到顶部的建筑物吊顶面的垂直净空高度必须大于2300mm。
1.9扶梯下部机坑内不得积水。
优先考虑自流排水，无自流排水条件时，自动扶梯机坑外设集水井，机坑和集水井分开，中间用排水管相连，集水井警戒水位标高应低于机坑底面标高100mm以上。
1.10自动扶梯桁架下是三角形空间的，则应设计成封闭式房间，其布置详见参考图FT-01、FT-05、FT-06。

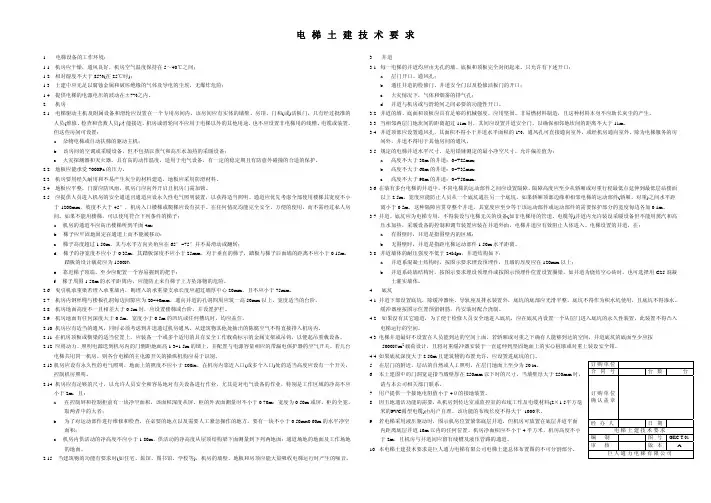

电梯土建技术要求
机房
1.机房的温度应保持在5ºC-40ºC之间；环境相对湿度不大于85%（25ºC时）；介质中无爆炸危险，无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
2.供电电压波动应在±7%范围内。
3.机房地板能承受6865Pa的压力；机房地板应采用防滑材料；
4.机房地面应平整，门窗应防风雨，机房入口楼梯或爬梯应设扶手，通向机房的通道应畅通，机房门应加锁。
门的外侧应设有"机房重地，闲人免进"的标志；
5.机房通往井道的钢丝绳孔单边间隙应为20~40mm，孔洞四周应砌筑高50mm,宽度
50mm的防水台；
6.当机房地面包括几个不同高度，并且差大于0.5m时，应设置楼梯或台阶和护栏；
7.当机房地面有任何深度大于0.5m，宽度小于0.5m的凹坑或任何槽坑时，均应盖住；
8.当建筑物的功能有要求时，机房的墙壁、地板和房顶应能大量吸收电梯运行时产生的噪音；
9.机房必须装设通风装置，从建筑物其它部分抽出的陈腐空气不得排入机房；
10.承重梁和吊钩上必须标出最大允许载荷；
11.每台电梯应设置独立的主电源控制开关，其容量可切断电梯正常使用情况下的最大电流，
但该开关不应切断下列供电电路：a、轿厢照明和通风；b、轿顶电源插座；c、机房和隔音层照明；d、机房内电源插座；e、电梯井道照明f、报警装置；
12.动力电源和照明电源应分开并送至机房距地面1.3~1.5m的墙上，如几台电梯共用同一机房，各台电梯的主电源开关的操纵机构应易于识别；
13.机房应设有固定式电气照明，地板表面上的照度应不小于200Lx，机房内靠近入口的适当高度应设有一个控制机房照明的开关；
14.机房应设有一个或几个电源插座，其电源应取自动力电源分离出来的线路，这些插座是2P+PE型250V；
15.动力电源和照明电源应分开，并都送至机房门旁的墙上，
16.零线和接地线必须始终分开；
17.通往机房的通道和楼梯应有充分的照明,需使用楼梯运送主机时,应能承
受主机的重量,并能方便的通过.此时,楼梯的宽度不应小于1200mm,坡度不应大于45º。
18.用户需设立救援值班室，并每台铺设通往机房的一根6芯电缆（推荐使用屏蔽/两两双绞线），每芯至少0.75平方毫米。
井道
1.每一台电梯的井道均应由无孔的墙、底板和顶板完全封闭起来.
只允许有下述开口:
a、层门开口；
b、通往井道的检修门，井道安全门以及检修活板门的开口；
c、火灾情况下，排除气体和烟雾的排气孔；
d、通风孔；
e、井道与机房之间的永久性开口。
2.井道的墙、底面和顶板应具有足够的机械强度，应用坚固、非易燃的材料制造，而这种材料本身不助长灰尘产生；
3.当相邻两地坎之间的距离超过11米时，其间应设置安全门，以确保相邻两地坎之间的距离小于11米；
4.安全门的高度不得小于1.8米，宽度不得小于0.35米，检修门的高度不得小于1.4米，宽度不得小于0.65米；它们均不得向井道内开启；
5.井道检修门、安全门和活板门均应装设用钥匙操纵的锁，当门与活板门开启后不用钥匙亦能将其关闭和锁住，检修门和安全门即使在锁住的情况下，也应能不用钥匙从井道内部将门打开；
6.井道检修门、安全门和活板门均应是无孔的，并且具有和层门一样的机械
强度；
7.井道顶应设置通风孔，其面积不得小于井道水平断面的1%，通风孔可直接通往室外，或经机房通向室外；除为电梯服务的房间外，井道不得用于其它房间的通风；
8.规定的电梯水平尺寸，是用铅锤测定的最小净空尺寸。
允许偏差值为：
1.高度不大于30m的井道：0～+25mm;
2.高度不大于60m的井道：0～+35mm;
3.高度不大于90m的井道：0～+50mm.
9.同一井道装有多台电梯时，在井道的下部，不同的电梯运动部件（轿厢或对重）之间应设防护栏，高度从行程最低点延伸到底坑底面以上2.5米，如果运动部件之间距离小于0.3米，则防护栏应贯穿整个井道，其有效面积不应小于被防护的运动部件（或其他部分）的宽度每边各加0.1米；
10.井道为电梯专用，井道内不得装设与电梯无关的设备、电缆等（井道内允许装设采暖设备，但不能用热水或蒸汽作为热源，采暖设备的控制与调节设备应装在井道外面）；
11.井道应设置永久性照明，在井道最高和最低点0.5米，各装一盏灯。
中间间隔7米（最大值）设一盏灯；在维护检修期间，即使门全部关上，井道亦能被照亮
12.井道处井道检修门近旁应设有一须知，指出“电梯井道---危险未经许可禁止入
内”；
13.安装电梯道轨支架时应满足下列要求：
b、混凝土墙应坚固结实，其耐压强度不低于24Mpa。
c、混凝土墙的厚度应在120毫米以上。
d、所用膨胀螺栓必须由我公司提供或得到我公司书面认可。
e、墙体为非混凝土墙时，井道必须设有圈梁来固定导轨支架；距底坑地面0.5米、顶层楼板下侧面0.5米处各设置一圈梁，中间每间隔（最大值）2.5米设置一圈梁。
并且每层厅门留洞上沿和下沿均设300mm高与井道同宽的混凝土梁
底坑
1.底坑底部应光滑平整，底坑不得渗水、漏水并设排水装置。
2.电梯井道最好不要设置在人们能够达到的空间上面。
如果轿厢或对重之下
确有人们能够达到的空间存在，底坑的底面应至少按5000Pa载荷设计，并且将对重缓冲器安装在一直延伸到坚固地面上的实心桩墩上。
3.为了便于检修人员安全的进入底坑地面，应在底坑内设置一个从层门进入
底坑的永久性装置（爬梯），此装置不得凸入电梯运行的空间。
4.底坑内应设有（2P+PE型）250V的电源插座。
施工要求事项
1.电梯安装之前，所有层门门洞必须设有高度不小于1.2米的安全防护围封,
并应保证有足够的强度。
2.电梯厅门、呼梯显示预留洞及其他预留孔洞在电梯安装完毕时需进行回填装修。
3.图中标明的用户自理（预埋钢板等），需预先设置。
4.提供吊装曳引机及控制柜进入机房的吊装设备，如果不能提供，应按照图纸在机房地面预留曳引机吊装孔，电梯安装后由用户负责回填或覆盖。
5.提供施工期间的
水、电及电气焊设备
6.提供有防盗措施并在安装作业附近的材料存储间和工具室
7.根据GB7588-2003规定，轿门地坎距前墙距离如果大于150mm，应由用户由增加防护网，。
