电气工程CAD实用教程第1章 电气工程制图基础

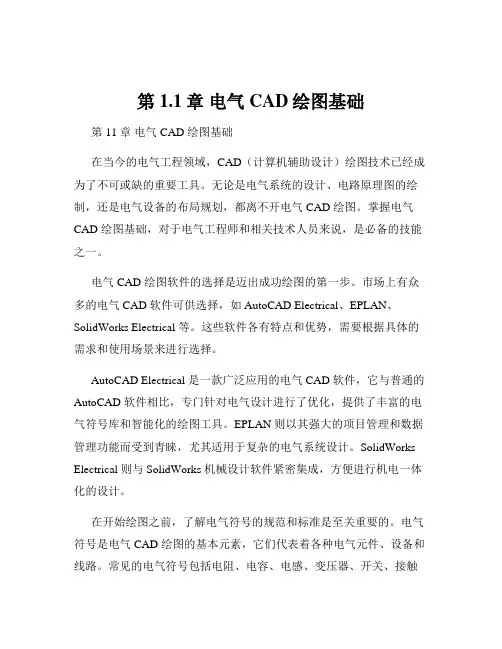

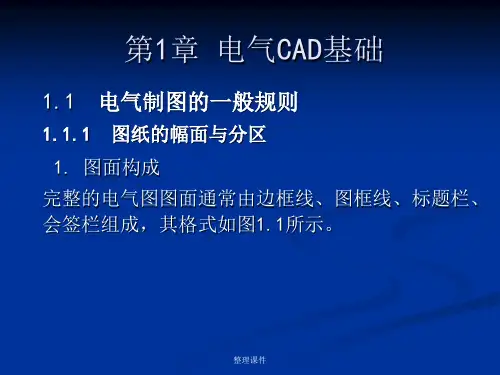

第1.1章电气CAD绘图基础第 11 章电气 CAD 绘图基础在当今的电气工程领域，CAD（计算机辅助设计）绘图技术已经成为了不可或缺的重要工具。

无论是电气系统的设计、电路原理图的绘制，还是电气设备的布局规划，都离不开电气 CAD 绘图。

掌握电气CAD 绘图基础，对于电气工程师和相关技术人员来说，是必备的技能之一。

电气 CAD 绘图软件的选择是迈出成功绘图的第一步。

市场上有众多的电气 CAD 软件可供选择，如 AutoCAD Electrical、EPLAN、SolidWorks Electrical 等。

这些软件各有特点和优势，需要根据具体的需求和使用场景来进行选择。

AutoCAD Electrical 是一款广泛应用的电气 CAD 软件，它与普通的AutoCAD 软件相比，专门针对电气设计进行了优化，提供了丰富的电气符号库和智能化的绘图工具。

EPLAN 则以其强大的项目管理和数据管理功能而受到青睐，尤其适用于复杂的电气系统设计。

SolidWorks Electrical 则与 SolidWorks 机械设计软件紧密集成，方便进行机电一体化的设计。

在开始绘图之前，了解电气符号的规范和标准是至关重要的。

电气符号是电气 CAD 绘图的基本元素，它们代表着各种电气元件、设备和线路。

常见的电气符号包括电阻、电容、电感、变压器、开关、接触器等。

这些符号都有其特定的形状、尺寸和标注方式，遵循国际和国内的标准，如 IEC（国际电工委员会）标准和 GB（国家标准）。

例如，电阻的符号通常是一个矩形，电容的符号是两条平行的线，电感的符号是一个螺旋线。

在绘制电气符号时，要确保符号的准确性和清晰度，以便于他人能够准确理解图纸的含义。

正确设置绘图环境也是电气 CAD 绘图的重要环节。

这包括选择合适的图纸尺寸、比例、单位和精度等。

图纸尺寸应根据绘图内容的大小和复杂程度来选择，常见的图纸尺寸有 A4、A3、A2 等。

比例的选择要根据实际情况来确定，以确保图纸能够清晰地表达电气系统的布局和细节。

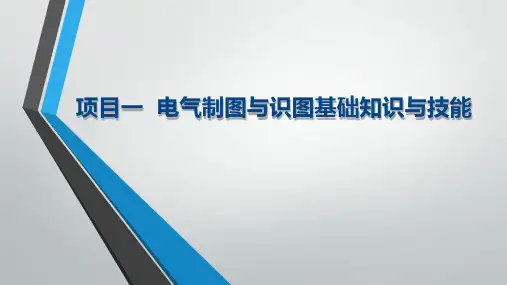

项目一 电气制图与识图基础知识与技能任务一 简 介1,CAD技术CAD是Computer Aided Design地简称,称为计算机辅助设计,是设计人员借助计算机软,硬件进行设计地方法。

CAD技术地使用大大减轻了设计人员地劳动强度,缩短了设计周期,更重要地是极大地提高了设计质量。

CAD发展历程2,AutoCAD简介AutoCAD是美国Autodesk公司于20世纪80年代初开发地绘图程序软件包,功能强大,是电气工程领域中常用地工程设计和绘图软件。

从1982年11月首次推出地AutoCAD 1.0版本到现在,Autodesk公司先后推出了20多个版本。

采用AutoCAD绘制地电气原理图示例（图纸部分展示）•用户界面良好•操作通过交互菜单或命令行方式实现•支持各种操作系统•支持多种图形显示和输出设备易于使用•允许用户添加一些专业软件包,以满足各专业领域地设计需求适应性强•通过二维平面,三维立体地精准设计能力可以快速完成各类平面设计,模具和产品制造图设计拓展性好功能强大3, AutoCAD-网络支持输入：http://.autoca d../可以进入Autodesk公司（）服务网站;技术论坛http://au.autode sk../bbs/forumdi splay.php?fid=4 3&filter=&order by=views通过Autodesk公司地官方网站可获得产品推介,技术支持,在线学习,资格认证等服务。

输入http://.autocad./可以直接进入Autodesk公司（美国）服务网站;二,电气图概念和分类电气图是用电气图形符号,带注释地围框或简化外形来表示电气系统或设备中组成部分之间相互关系和其连接关系地一种图,是电气工程领域中提供信息地最主要方式,提供地信息内容可以是功能,位置,设备制造和接线等,也可以是工作参数表格,文字等。

工程项目电气图图册目录与前言电气系统图电路图接线图位置图项目表说明文件特殊电气图局部补充与说明1,电气图分类①概略图（系统图,框图）②￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿表示系统,分系统,装置,部件,设备,软件中各项目之间地主要关系与连接地相对简单地简图,通常用单线表示法。

电气制图与CAD 第一章工程制图基础（第1—3讲）课堂笔记及练习题主题：第一章工程制图基础（第1—3讲）学习时间：2017年3月27日—4月2日内容：第一章工程制图基础这周我们将学习第一章中的第1—3讲，这部分重点介绍投影法、投影体系、三视图，制图的基本知识，立体上的点、直线、平面的投影特性，下面整理出的知识点框架供同学们学习。

第一讲投影法、投影体系、三视图【本讲重点】：投影法的概念和分类和点、直线、平面的三视图【学习方法】：※掌握规律—投影特性、投影规律※多实践—画图、读图、勤思考一、了解图示法【概念】：用图形来表示物体的方法；【图样】：准确地表达物体的形状、尺寸及技术要求的图形；☆注意:区别美术画与图样，要从想象力、绘图技巧、审美、看图四个角度出发进行区别；【工程图样】：是用尺规或计算机按照规定的方法，遵循国家标准的规定在图纸上画出的二维图形。

图样是工程界交流的共同的技术语言。

二、投影法2.1.1投影法是形体与图形的一一映射规律。

【概念】：投影法是形体与图形的一一的映射规律；【投影】：用投影法得到的图形称为投影；【投影面】：投影所在的平面称为投影面；【投影中心】:光源经过抽象，成为投影中心。

☆注意：空间的点用大写字母表示，投影用小写字母表示；2.1.2 投影法分类根据投影方法不同分为中心投影法和平行投影法。

【中心投影法】：所有的投射线都是从投影中心发射出来的；【投影特性】：移动投影中心，投影会发生改变；移动空间物体、投影面，投影都会发生改变；【平行投影法】：投影中心移到无穷远的地方，又分斜投影和正投影■斜投影：投射线斜着射过来■正投影：投射线与投影面垂直，在工程中得到广泛的应用，投影都是指正投影。

2.2形体的一个投影，不能反映唯一的空间位置。

点：点的一个投影，不能唯一确定其空间位置形体：只凭形体的一个（两个）投影，不能反映唯一的空间形状。

2.3工程上常用的投影图■面正投影图特点：直观性差，度量性好，作图简单；■轴侧投影图特点：平行投影，单面平行投影，直观性好，度量性差，用于辅助投影；■标高投影图特点：用正投影获得的空间几何元素投影后，再用数字表示空间几何元素距离投影面的距离。

电气制图与CAD 第一章工程制图基础（第讲）课堂笔记及练习题主题：第一章工程制图基础（第讲）学习时间：2017年4月3日—4月9日内容：第一章工程制图基础这周我们将学习第一章中第4—6讲，这部分重点介绍立体的分类、基本平面立体的三视图、常见回转体的三视图，下面整理出的知识点框架供同学们学习。

第四讲立体的分类【本讲重点】：立体的分类，了解简单的几何体；一、构成立体的基本单元—体素1、回转体【概念】：由一个动平面沿着一个方向旋转得到的；☆注意：了解、认识常见的回转体；2、拉伸体【概念】：由一个动平面沿着一个方向拉伸得到的；☆注意：拉伸体包括平面拉伸体和带曲面的拉伸体；3、棱锥棱台☆注意：多面体的概念【概念】：由多个平面围成的；☆了解：复杂、非规则的立体■扫掠形成立体■放样形成立体第五讲基本平面立体的三视图【本讲重点】基本平面立体的三视图的画图过程和步骤；【学习方法】■学会利用投影图分析，掌握拉伸体三视图规律；■棱柱：读图，从主视图读起，寻找拉伸方向；■棱锥：读图，从俯视图读起，寻找锥顶；一、基本平面立体（平面拉伸体和棱锥）1、拉伸体的形成【概念】：动平面沿着某个方向拉伸得到的。

2、拉伸体的投影■拉伸体【作图思路】：1）判断动平面对投影面的位置；2）画出动平面初始和终止位置的投影；3）画出棱线；4）判别可见性、连线；【关键】判断形状特征视图【作图步骤】：1）画出动平面的投影—主视图；2）画出拉伸体的棱线；3）判别可见性、连线；■五棱柱【概念】：五边形沿着z方向拉伸得到；【注意】：点划线的用法- - 表示对称关系；【画棱柱的作图思路】：1）画底面和顶面；2）画五条棱线；3）判别可见性描深；【作图步骤】：1）画底面和顶面的投影；2）画五条棱线的投影；3）判别可见性；3、棱锥的投影■四棱锥【作图思路】：1）画底面；2）画锥底；3）连棱线；4）判别可见性，描深；【作图步骤】：1）画底面的投影；2）画锥顶的投影；3）画四条棱线的投影；■三棱锥【作图步骤】：1）画底面的投影；2）画锥顶的投影；3）画三条棱线的投影；第六讲常见回转体的三视图（三面投影）【本讲重点】1、常见回转体的形成；2、圆柱、圆锥、球的投影过程及投影分析；3、同轴回转体的形成及投影过程【学习方法】：掌握基本概念，多绘图练习；一、常见回转体■常见回转体的形成【回转面】：动线绕着定线旋转形成的曲面；【动线】：称为母线；【定线】：称为轴线；☆注意：掌握回转体形成的规律及各种回转体的母线；■圆柱的投影圆柱的轴线是铅垂线也称为铅锤轴；【作图步骤】☆注意：必须用细点划线表示轴线；1）画轴线；2）画地面和顶面的投影；3）画转向线；【概念】投射方向与回转体相切的点的集合；■圆锥的投影【作图步骤】1）画轴线；2）画地面的投影；3）画锥顶；4）画转向线画正面转向线；画侧面转向线；■圆球的投影【作图步骤】1）画轴线—中心线；2）画转向线；二、同轴回转体的形成【概念】：动平面绕着轴线做旋转运动，扫描形成的回转面；三、同轴回转体的投影【学习方法】：与基本回转体投影三视图相同；【练习题】1、什么是回转体？2、什么是拉伸体？3、五棱柱投影的作图步骤。
