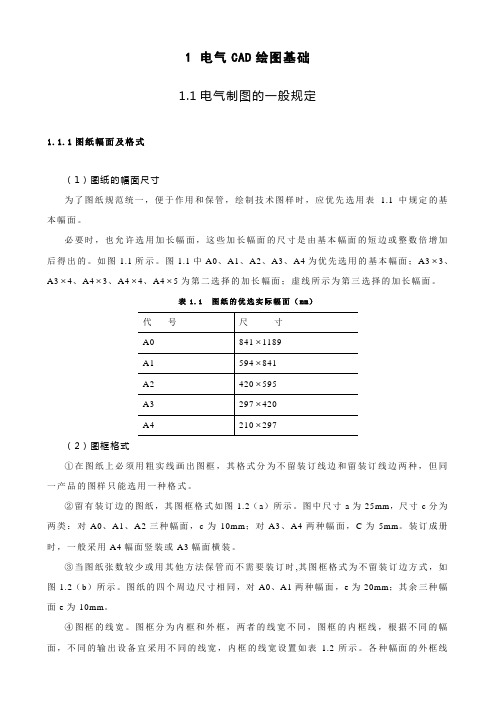

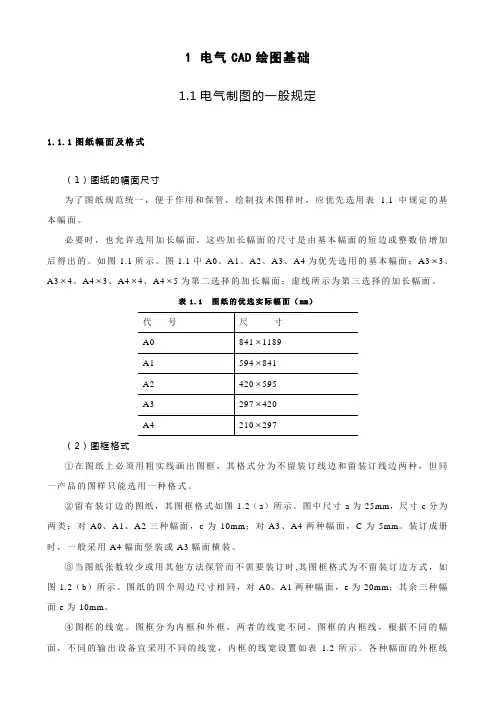

1电气CAD绘图基础1.1电气制图的一般规定1.1.1图纸幅面及格式（1）图纸的幅面尺寸为了图纸规范统一，便于作用和保管，绘制技术图样时，应优先选用表 1.1中规定的基本幅面。
必要时，也允许选用加长幅面，这些加长幅面的尺寸是由基本幅面的短边或整数倍增加后得出的。
如图1.1所示。
图1.1中A0、A1、A2、A3、A4为优先选用的基本幅面；A3⨯3、A3⨯4、A4⨯3、A4⨯4、A4⨯5为第二选择的加长幅面；虚线所示为第三选择的加长幅面。
表1.1 图纸的优选实际幅面（mm）（2）图框格式①在图纸上必须用粗实线画出图框，其格式分为不留装订线边和留装订线边两种，但同一产品的图样只能选用一种格式。
②留有装订边的图纸，其图框格式如图1.2（a）所示。
图中尺寸a为25mm，尺寸c分为两类：对A0、A1、A2三种幅面，c为10mm；对A3、A4两种幅面，C为5mm。
装订成册时，一般采用A4幅面竖装或A3幅面横装。
③当图纸张数较少或用其他方法保管而不需要装订时,其图框格式为不留装订边方式，如图1.2（b）所示。
图纸的四个周边尺寸相同，对A0、A1两种幅面，e为20mm；其余三种幅面e为10mm。
④图框的线宽。
图框分为内框和外框，两者的线宽不同，图框的内框线，根据不同的幅面，不同的输出设备宜采用不同的线宽，内框的线宽设置如表 1.2所示。
各种幅面的外框线均为0.25的实线。
⑤图框外框尺寸如表1.1规定的尺寸。
表1.2 图框内框线宽（3）标题栏（GB/T 10609.1-1989）①每张图纸都必须画出标题栏。
标题栏的格式和尺寸应按GB/T 10609.1-1989《技术制图 标题栏》的规定。
标题栏的位置应位于图纸的右下角，国内工程通用标题栏的基本信息及尺寸如图1.3所示。
②标题栏的长边置于水平方向并与图纸的长边平行时，则构成X 型图纸，如图1.4（a ）所示。
若标题栏的长边与图纸的长边垂直时，则构成Y 型图纸，如图1.4（b ）所示。
CAD经典教程——电气图基本知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。
通过本章学习,应达到如下基本要求。
A0图13-1基本幅面的尺寸关系图框线必须用粗实线绘制。
图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所示。
两种格式图框的周边尺寸a、c、e见表13-1。
但应注意，同一产品的图样只能采用一种格式。
（a）横装（b）竖装图13-2留有装订边图样的图框格式（a）横装（b）竖装图13-3不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号（或名称）。
如采用其他单位，则必须注明相应的单位符号。
本书的文字叙述和图例中的尺寸单位为毫米，均未标出。
图幅的分区,为了确定图中内容的位置及其他用途，往往需要将一些幅面较大的内容复杂的电气图进行分区，如图13-4所示。
图幅的分区方法是：将图纸相互垂直的两边各自加以等分，竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号，编号的顺序应从标题栏相对的左上角开始，分区数应为偶数；每一分区的长度一般应不小于25mm，不大于75mm，对分区中符号应以粗实线给出，其线宽不宜小于0.5mm。
图纸分区后，相当于在图样上建立了一个坐标。
电气图上的元件和连接线的位置可由此“坐标”而唯一地确定下来。
图13-4图幅的分区2．标题栏标题栏是用来确定图样的名称、图号、张次、更改和有关人员签署等内容的栏目，位于图样的下方或右下方。
图中的说明、符号均应以标题栏的文字方向为准。
、3.5、5、7、10、14、20mm。
如需更大的字，其字高应按2的比率递增。
汉字应写成长仿宋体字，并应采用国家正式公布的简化字。
汉字的高度h应不小于3.5，其字宽一般为h/2。
字母和数字分A型和B型。
A型字体的笔画宽度d=h/14，B型字体的笔画宽度d=h/10。
在同一张图样上，只允许选用一种型式的字体。
第1.1章电气CAD绘图基础第 11 章电气 CAD 绘图基础在当今的电气工程领域，CAD（计算机辅助设计）绘图技术已经成为了不可或缺的重要工具。
无论是电气系统的设计、电路原理图的绘制，还是电气设备的布局规划，都离不开电气 CAD 绘图。
掌握电气CAD 绘图基础，对于电气工程师和相关技术人员来说，是必备的技能之一。
电气 CAD 绘图软件的选择是迈出成功绘图的第一步。
市场上有众多的电气 CAD 软件可供选择，如 AutoCAD Electrical、EPLAN、SolidWorks Electrical 等。
这些软件各有特点和优势，需要根据具体的需求和使用场景来进行选择。
AutoCAD Electrical 是一款广泛应用的电气 CAD 软件，它与普通的AutoCAD 软件相比，专门针对电气设计进行了优化，提供了丰富的电气符号库和智能化的绘图工具。
EPLAN 则以其强大的项目管理和数据管理功能而受到青睐，尤其适用于复杂的电气系统设计。
SolidWorks Electrical 则与 SolidWorks 机械设计软件紧密集成，方便进行机电一体化的设计。
在开始绘图之前，了解电气符号的规范和标准是至关重要的。
电气符号是电气 CAD 绘图的基本元素，它们代表着各种电气元件、设备和线路。
常见的电气符号包括电阻、电容、电感、变压器、开关、接触器等。
这些符号都有其特定的形状、尺寸和标注方式，遵循国际和国内的标准，如 IEC（国际电工委员会）标准和 GB（国家标准）。
例如，电阻的符号通常是一个矩形，电容的符号是两条平行的线，电感的符号是一个螺旋线。
在绘制电气符号时，要确保符号的准确性和清晰度，以便于他人能够准确理解图纸的含义。
正确设置绘图环境也是电气 CAD 绘图的重要环节。
这包括选择合适的图纸尺寸、比例、单位和精度等。
图纸尺寸应根据绘图内容的大小和复杂程度来选择，常见的图纸尺寸有 A4、A3、A2 等。
比例的选择要根据实际情况来确定，以确保图纸能够清晰地表达电气系统的布局和细节。
电气CAD-电气图基本知识关键信息项：1、电气图的类型2、电气图的绘制规范3、电气符号的标准4、电气图的比例尺5、电气图的布局原则6、电气图的标注要求11 电气图的类型111 电气系统图用于展示整个电气系统的概况，包括电源进线、配电线路、主要电气设备等之间的连接关系和规格。
应清晰表明系统的总容量、总电压等级等关键参数。
112 电路图详细描绘电气设备和元件的连接关系，以及工作原理。
包括主电路和控制电路，所有元件应按标准符号绘制。
113 接线图表示电气设备和元件之间的实际接线情况。
分为单元接线图、互连接线图和端子接线图等。
114 布置图展示电气设备和元件在具体空间中的位置和布局。
如开关柜布置图、控制柜布置图等。
12 电气图的绘制规范121 线条主电路线条应比控制电路线条粗。
线条应清晰、均匀，避免交叉和重叠。
122 图形符号严格遵循国家标准或国际标准规定的电气符号。
符号的大小和比例应保持一致。
123 文字标注文字应清晰、规范，字体大小适中。
标注的内容应准确、完整，包括元件的名称、型号、规格等。
13 电气符号的标准131 常见电气元件符号如电阻、电容、电感、变压器、开关、接触器等。
符号应易于识别和理解。
132 特殊电气设备符号对于一些专用的电气设备，如变频器、PLC 等，应使用规定的符号。
若暂无标准符号，可自行设计，但应在图例中说明。
14 电气图的比例尺141 选择合适的比例尺根据电气图的复杂程度和纸张大小，选择合适的比例尺。
确保图形在图纸上的布局合理，便于阅读和理解。
142 比例尺的标注在电气图中明确标注所采用的比例尺。
15 电气图的布局原则151 功能分区将不同功能的电路或设备分区布置，便于区分和阅读。
如主电路、控制电路、信号电路等。
152 流向布局按照电流或信号的流向进行布局，使线路清晰、流畅。
153 对称布局对于对称的电路或设备，采用对称的布局方式，以增强美观性和可读性。
16 电气图的标注要求161 元件标注对每个电气元件进行编号和标注，编号应唯一且具有逻辑性。
电气CAD 电气图基本知识在现代电气工程领域，电气图是设计、安装、调试和维护电气系统的重要工具。
电气 CAD（计算机辅助设计）则为绘制电气图提供了高效、精确的手段。
要想熟练运用电气 CAD 绘制出准确、清晰的电气图，了解电气图的基本知识是关键。
一、电气图的定义与作用电气图是用图形符号、带注释的围框或简化外形表示电气系统或设备中各组成部分之间相互关系及其连接关系的一种图。
它的作用主要体现在以下几个方面：1、设计规划：在电气系统的设计阶段，电气图用于展示电路的原理、布局和连接方式，帮助设计师构思和优化方案。
2、安装调试：安装人员根据电气图进行设备的安装和接线，调试人员依据图进行系统的测试和调整。
3、维护维修：当电气系统出现故障时，维修人员通过查看电气图，能够快速定位问题所在，并采取相应的维修措施。
4、技术交流：电气图是电气工程师之间进行技术交流和沟通的有效媒介，能够准确传达设计意图和技术要求。
二、电气图的分类电气图的种类繁多，根据不同的用途和表现形式，可以分为以下几类：1、电路图电路图又称为原理图，它主要表示电路的工作原理和各元件之间的连接关系。
电路图不考虑实际的元器件布局和物理尺寸，重点在于展示电流的路径和信号的流向。
2、接线图接线图用于表示电气设备或装置中各个接线端子之间的实际连接关系。
它通常与电路图配合使用，以指导设备的接线和安装。
3、布置图布置图包括电气设备布置图和布线图。
电气设备布置图展示了电气设备在空间中的位置和布局；布线图则表示电气设备之间的导线走向和敷设方式。
4、系统图系统图用于描述整个电气系统的概况，包括电源、输电线路、配电装置、用电设备等之间的关系，能够从整体上反映系统的组成和结构。
5、逻辑图逻辑图主要用于表示数字电路的逻辑功能和逻辑关系，采用特定的逻辑符号来表示电路的输入、输出和逻辑运算。
三、电气图的图形符号图形符号是电气图的基本组成元素，它是用来表示各种电气设备、装置、元件和线路的简单图形。
电气CAD 电气图基本知识在现代电气工程领域，电气图是设计、施工、维护和故障排除的重要工具。
电气CAD（计算机辅助设计）则为电气图的绘制提供了高效、精确的手段。
要理解和掌握电气 CAD 电气图，首先需要了解一些基本知识。
一、电气图的分类电气图的种类繁多，常见的有以下几种：1、原理图原理图是用来表示电路的工作原理和各电器元件之间相互关系的图形。
它不考虑电器元件的实际位置和外形，重点在于展示电路的逻辑连接和信号流向。
原理图对于分析电路的工作原理、进行故障诊断和设计电路具有重要意义。
2、接线图接线图则详细地展示了电气设备中各元件之间的实际接线关系，包括端子号、导线的型号、规格和长度等。
接线图主要用于电气设备的安装、接线和调试。
3、布置图布置图用于展示电气设备在控制柜、配电箱等中的实际布置情况，包括各元件的安装位置、间距和方向等。
它有助于在实际安装中合理安排空间，保证设备的正常运行和维护。
4、系统图系统图通常用于表示整个电气系统的概貌，包括电源的进线、分配、负载的连接等。
它可以帮助我们从整体上了解电气系统的结构和组成。
二、电气图的符号和标记电气图中使用了大量的符号和标记来代表各种电器元件、设备和线路。
这些符号和标记都有其特定的含义和标准。
1、电器元件符号例如，电阻用一个矩形表示，电容用两条平行的直线表示，电感用一个线圈表示等等。
对于一些复杂的电器元件，如集成电路、继电器等，也有专门规定的符号。
2、线路符号线路的表示也有相应的符号，如直线表示导线，折线表示电缆等。
线路上还会标注电流、电压、功率等参数。
3、标记和标注为了更清楚地说明电气图中的各种信息，还会使用标记和标注。
例如，元件的编号、型号、规格，线路的编号、颜色等。
三、电气图的绘制原则1、清晰性电气图应清晰明了，布局合理，避免线条交叉和重叠，使读者能够轻松地理解电路的结构和工作原理。
2、准确性图中的符号、标记和标注应准确无误，符合国家标准和行业规范。
3、完整性电气图应包含所有必要的信息，如电源、负载、控制回路、保护装置等，以确保电路的正常运行和维护。
CAD经典教程电气图基本知识内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。
通过本章学习,应达到如下基本要求。
①掌握电气工程CAD制图规范。
②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。
③掌握电气技术中的文字符号和项目代号。
13.1电气工程CAD制图规范电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。
13.1.1图纸的幅面和格式1．图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面。
表13-1 图纸的基本幅面及图框尺寸代号B×L a c e mm幅面A0 A1 A2 A3 A4代号B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 10其中：a、c、e为留边宽度。
图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。
基本幅面共有五种，其尺寸关系如图1-1所示。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如A1中的“1”，表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。
必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。
216图13-1 基本幅面的尺寸关系图框线必须用粗实线绘制。
图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所示。
两种格式图框的周边尺寸a、c、e见表13-1。
但应注意，同一产品的图样只能采用一种格式。
（a）横装（b）竖装图13-2 留有装订边图样的图框格式（a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时，不需标注单位符号（或名称）。
如采用其他单位，则必须注明相应的单位符号。
本书的文字叙述和图例中的尺寸单位为毫米，均未标出。
图幅的分区,为了确定图中内容的位置及其他用途，往往需要将一些幅面较大的内容复杂的电气图进行分区，如图13-4所示。
图幅的分区方法是：将图纸相互垂直的两边各自加以等分，竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号，编号的顺序应从标题栏相对的左上角开始，分区数应为偶数；每一分区的长度一般应不小于25mm，不大于75 mm，对分区中符号应以粗实线给出，其线宽不宜小于0.5 mm。
图纸分区后，相当于在图样上建立了一个坐标。
电气图上的元件和连接线的位置可由此217“坐标”而唯一地确定下来。
图13-4图幅的分区2．标题栏标题栏是用来确定图样的名称、图号、张次、更改和有关人员签署等内容的栏目，位于图样的下方或右下方。
图中的说明、符号均应以标题栏的文字方向为准。
目前我国尚没有统一规定标题栏的格式，各设计部门标题栏格式不一定相同。
通常采用的标题栏格式应有以下内容：设计单位名称、工程名称、项目名称、图名、图别、图号等。
电气工程图中常用图13-5所示标题栏格式，可供读者借鉴。
图13-5标题栏格式学生在作业时，采用图13-6所示的标题栏格式。
图13-6作业用标题栏13.1.2比例比例是指图中图形与其实物相应要素的线性尺寸之比。
绘制图样时，应优先选择表13-2中的优先使用比例。
必要时也允许从表13-2中允许使用比例中选取。
种类比例原值比例1:1218放大比例优先使用5:1 2:1 5×10n:1 2×10n:1 1×10n:1允许使用4:1 2.5:1 4×10n:1 2.5×10n :1缩小比例优先使用1:2 1:5 1:10 1:2×10n 1:5×10n1:1×10n 允许使用1:1.5 1:2.5 1:3 1:4 1:61:1.5 ×10n 1:2.5 ×10n 1:3×10n1:4×10n 1:6×10n注：n为正整数。
13.1.3字体在图样上除了要用图形来表达机件的结构形状外，还必须用数字及文字来说明它的大小和技术要求等其他内容。
1.基本规定在图样和技术文件中书写的汉字、数字和字母，都必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的号数代表字体高度（用h表示）。
字体高度的公称尺寸系列为： 1.8、2.5、3.5、5、7、10、14、20mm。
如需更大的字，其字高应按2的比率递增。
汉字应写成长仿宋体字，并应采用国家正式公布的简化字。
汉字的高度h应不小于3.5，其字宽一般为h/2。
字母和数字分A型和B型。
A型字体的笔画宽度d=h/14，B型字体的笔画宽度d=h/10。
在同一张图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字字头向右倾斜，与水平基准线成75°。
2.字体示例汉字示例：字母示例：罗马数字：数字示例：13.1.4图线及其画法图线是指起点和终点间以任意方式连接的一种几何图形，它是组成图形的基本要素，形状可以是直线或曲线、连续线或不连续线。
国家标准中规定了在工程图样中使用的六种图线，其型式、名称、宽度以及应用示例见表13-3。
表13-3 常用图线的型式、宽度和主要用途219图线名称图线型式图线宽度主要用途粗实线 b 电气线路、一次线路细实线约b/3 二次线路、一般线路虚线约b/3 屏蔽线、机械连线细点划线约b/3 控制线、信号线、围框线粗点划线 b 有特殊要求线双点划线约b/3 原轮廓线图线分为粗、细两种。
以粗线宽度作为基础，粗线的宽度b应按图的大小和复杂程度，在0.5—2mm之间选择，细线的宽度应为粗线宽度的1/3。
图线宽度的推荐系列为：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm，若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。
13.2电气图形符号在绘制电气图形时，一般用于图样或其他文件来表示一个设备或概念的图形、标记或字符的符号称为电气图形符号。
电气图形符号只要示意图形绘制，不需要精确比例。
13.2.1电气图用图形符号1．图形符号的构成电气图用图形符号通常由一般符号、符号要素、限定符号、方框符号和组合符号等组成。
（1）一般符号它是用来表示一类产品和此类产品特征的一种通常很简单的符号。
（2）符号要素它是一种具有确定意义的简单图形，不能单独使用。
符号要素必须同其他图形组合后才能构成一个设备或概念的完整符号。
（3）限定符号它是用以提供附加信息的一种加在其他符号上的符号。
通常它不能单独使用。
有时一般符号也可用作限定符号，如电容器的一般符号加到扬声器符号上即构成电容式扬声器符号。
（4）框形符号它是用来表示元件、设备等的组合及其功能的一种简单图形符号。
既不给出元件、设备的细节，也不考虑所有连接。
通常使用在单线表示法中，也可用在全部输入和输出接线的图中。
（5）组合符号它是指通过以上已规定的符号进行适当组合所派生出来的、表示某些特定装置或概念的符号。
2．图形符号的分类新的《电气图用图形符号总则》国家标准代号为GB/4728.1-1985，采用国际电工委员会（IES）标准，在国际上具有通用性，有利于对外技术交流。
GB/4728电气图用图形符号共分13部分。
（1）总则有本标准内容提要、名词术语、符号的绘制、编号使用及其他规定。
（2）符号要素、限定符号和其他常用符号内容包括轮廓和外壳、电流和电压的种类、可变性、力或运动的方向、流动方向、材料的类型、效应或相关性、辐射、信号波形、机械控制、操作件和操作方法、非电量控制、接地、接机壳和等到电位、理想电路元件等。
（3）导体和连接件内容包括电线、屏蔽或绞合导线、同轴电缆、端子导线连接、插头和插座、电缆终端头等。
220（4）基本无源元件内容包括电阻器、电容器、电感器、铁氧体磁芯、压电晶体、驻极体等。
（5）半导体管和电子管如二极管、三极管、电子管等。
（6）电能的发生与转换内容包括绕组、发电机、变压器等。
（7）开关、控制和保护器件内容包括触点、开关、开关装置、控制装置、起动器、继电器、接触器和保护器件等。
（8）测量仪表、灯和信号器件内容包括指示仪表、记录仪表、热电偶、遥没装置、传感器、灯、电铃、峰鸣器、喇叭等。
（9）电信：交换和外围设备内容包括交换系统、选择器、电话机、电报和数据处理设备、传真机等。
（10）电信：传输内容包括通信电路、天线、波导管器件、信号发生器、激光器、调制器、解调器、光纤传输（11）建筑安装平面布置图内容包括发电站、变电所、网络、音响和电视的分配系统、建筑用设备、露天设备。
（12）二进制逻辑元件内容包括计数器、存储器等。
（13）模拟元件内容包括放大器、函数器、电子开关等。
常用电气图图形符号见表13-4。
表13-4电气图形常用图形符号及画法使用命令序号图形符号说明画法使用命令1 直流电电压可标注在符号右边，系统类型可标注在左边。
