实验 OSPF协议配置
【实验目的】
掌握动态路由协议OSPF.
【背景描述】
你是某公司新进的网管,公司有多台路由器,为了进行区分和管理,公司要求你进行路由器设备的配置,配置OSPF路由协议，并查看.
【实现功能】
配置协议后路由器之间可以通讯.
【实验设备】
思科模拟器
【实验步骤】
配置OSPF协议.
基本输入：
路由器的配置
环回接口的配置
RouterA(config)#interface loopback 0
RouterA(config-if)#ip address X.X.X.X 255.255.255.255
注意：loopback口必须在OSPF协议配置前配置。

如果先配置了OSPF协议的话，那么路由器就会选取所有活动接口中的最大IP地址作为路由器ID。

loopback口总是处于活动状态的。

OSPF协议的配置
RouterA(config)#router ospf 进程ID
进程ID：只有本地意义，用于区分正在同一路由器上运行的不同OSPF进程
RouterA(config-router)#network 192.168.1.1 0.0.0.0 area 0
通配符掩码：是一个反向的子网掩码，0代表着必须完全匹配，255代表着不匹配。

这是与子网掩码完全相反的。

在ACL访问控制列表中也用到通配符掩码。

Area(区域)： OSPF协议引入“分层路由”的概念，将网络分割成一个“主干”连接的一组相互独立的部分，这些相互独立的部分被称为“区域”(Area)，“主干”的部分称为“主干区域”。

每个区域就如同一个独立的网络，该区域的OSPF路由器只保存该区域的链路状态。

例如：
RouterA(config-router)#network 192.168.2.1 0.0.0.0 area 1
RouterA(config-router)#network 192.168.3.1 0.0.0.0 area 2
验证测试：
show ip route ospf 显示OSPF的路由表
show ip protocols 可以显示在路由器上已配置并运行的所有路由选择协议show ip ospf 显示路由器OSPF配置情况
show ip ospf interface 显示接口属于哪个OSPF区域
show ip ospf neighbor 显示路由器所有的OSPF邻居
【注意事项】
1.loopback口必须在OSPF协议配置前配置。

如果先配置了OSPF协议的话，那么路由器就会选取所有活动接口中的最大IP地址作为路由器ID。

loopback口总是处于活动状态的。

2.进程ID：只有本地意义，用于区分正在同一路由器上运行的不同OSPF进程。

3.通配符掩码：是一个反向的子网掩码，0代表着必须完全匹配，255代表着不匹配。

这是与子网掩码完全相反的。

在ACL访问控制列表中也用到通配符掩码。

合集下载

《实验七 OSPF协议》实验指导书

《实验七 OSPF协议》实验指导书

实验七OSPF协议1．实验目的务（1）研究探讨OSPF协议研究探讨OSPF协议的报文格式、工作过程、LSA结构及LSDB结构、SPF 计算过程等。

完成OSPF协议的基础理论学习。

（2）完成以下OSPF协议实验验证①设计、分析OSPF报文，给出OSPF工作过程②设计、分析LSA、LSDB，给出LSA的作用（3）完成OSPF协议在区域内部分SPF的计算2．实验原理（1）链路状态路由链路状态路由选择的原理与距离向量路由选择的原理不同。

在链路状态路由选择中，节点需要知道区域的整个拓扑——节点和链路列表，以及它们是怎样连接起来的，包括类型、代价（度量）和链路的状态（正常工作或故障），然后这个节点使用Dijkstra算法构造出路由表。

图1 链路状态路由选择的概念一个公共的拓扑怎样能够动态的存储在每一个节点中呢？在初始时，没有节点知道区域的整体拓扑。

虽然没有这个区域的整体拓扑，但是每一个节点有部分的拓扑信息，它知道它的链路的状态（类型、条件及代价）。

整个区域的拓扑可以从每一个节点的部分拓扑信息组合而成。

下图给出了与图1同样的区域，指出每一个节点的部分拓扑信息。

图2 链路状态的部分拓扑节点A知道它到节点B的代价为5，到节点C的代价为2，到节点D的代价为3。

节点C知道它到节点A的代价为2，到节点B的代价为4，到节点E的代价为4。

节点D知道它到节点A的代价为3，等等。

虽然这些拓扑信息有些重叠，但是这能保证产生一个公共的关于区域完整的拓扑，并且给每一个节点提供这个拓扑信息。

①构造路由表在链路状态路由选择中，每一个节点都根据区域的拓扑生成路由表，得出到其它节点的最小代价。

每个节点使用4个步骤来完成这项工作：第一步，每一个节点产生链路状态，这叫做LSP（链路状态数据包）。

第二步，向其它节点进行LSP的传播，这叫做洪泛。

第三步，每一个节点形成最短路径树。

第四步，基于最短路径树计算路由表。

②链路状态数据包的创建LSP可以携带大量的信息。

实训四：OSPF路由协议配置.

实训四：OSPF路由协议配置.


配置过程
• 路由器R3 • 二、配置OSPF路由协议 • Router ospf 1 • network 192.168.4.0 0.0.0.255 area 0 • network 192.168.2.0 0.0.0.255 area 0
验证配置的正确性
• 要对配置的正确性进行验证，最好的方法 就是使用
实训 OSPF路由协议配置
实训目的
• 1、掌握路由器的OSPF单域配置 • 2、掌握三层交换机的OSPF单域配置
创建OSPF进程
• 创建一个OSPF路由进程
– Router(config)#router ospf 100
• 定义关联的IP地址范围
– Router(config-router)#network 192.168.0.0 0.0.255.255 area 0
配置过程
• 路由器R2 • 二、配置OSPF路由协议 • Router ospf 1 • network 192.168.3.0 0.0.0.255 area 0 • network 192.168.2.0 0.0.0.255 area 0
配置过程
• 路由器R3 • 一、配置接口的相关参数 • En • Config ter • Int f 0/0 • ip add 192.168.4.1 255.255.255.0 • no shutdown • Int f 0/1 • ip add 192.168.2.3 255.255.255.0 • no shutdown
实例
F0/1：192.168.2.1 F0/0：192.168.1.1 R1
F0/1：192.168.2.2 F0/0：192.168.3.1
R2
F0/1：192.168.2.3 R3
配置OSPF协议

配置OSPF协议

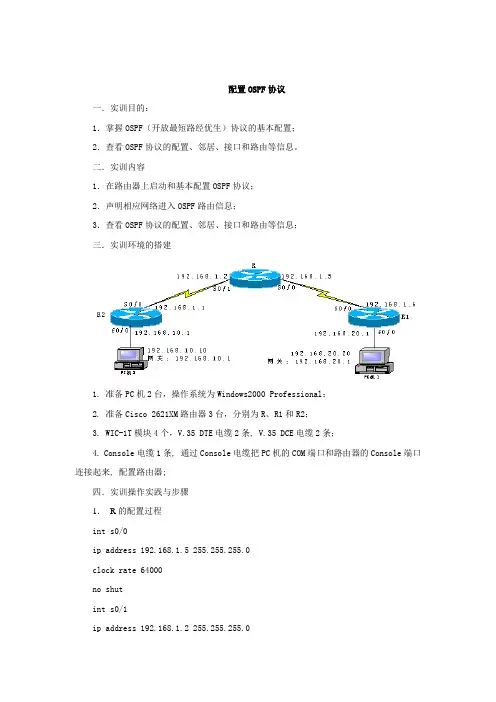

配置OSPF协议一．实训目的：1．掌握OSPF（开放最短路经优生）协议的基本配置；2．查看OSPF协议的配置、邻居、接口和路由等信息。
