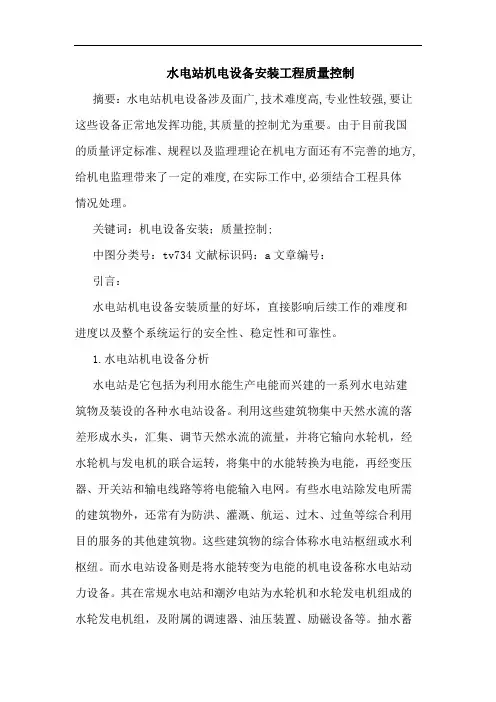

水电站机电设备安装工程质量控制摘要:水电站机电设备涉及面广,技术难度高,专业性较强,要让这些设备正常地发挥功能,其质量的控制尤为重要。
由于目前我国的质量评定标准、规程以及监理理论在机电方面还有不完善的地方,给机电监理带来了一定的难度,在实际工作中,必须结合工程具体情况处理。
关键词:机电设备安装;质量控制;中图分类号:tv734文献标识码:a文章编号:引言:水电站机电设备安装质量的好坏,直接影响后续工作的难度和进度以及整个系统运行的安全性、稳定性和可靠性。
1.水电站机电设备分析水电站是它包括为利用水能生产电能而兴建的一系列水电站建筑物及装设的各种水电站设备。
利用这些建筑物集中天然水流的落差形成水头,汇集、调节天然水流的流量,并将它输向水轮机,经水轮机与发电机的联合运转,将集中的水能转换为电能,再经变压器、开关站和输电线路等将电能输入电网。
有些水电站除发电所需的建筑物外,还常有为防洪、灌溉、航运、过木、过鱼等综合利用目的服务的其他建筑物。
这些建筑物的综合体称水电站枢纽或水利枢纽。
而水电站设备则是将水能转变为电能的机电设备称水电站动力设备。
其在常规水电站和潮汐电站为水轮机和水轮发电机组成的水轮发电机组,及附属的调速器、油压装置、励磁设备等。
抽水蓄能电站的动力设备为由水泵水轮机和水轮发电电动机组成的抽水蓄能机组及其附属的电气、机械设备。
水电站的电气装置除水轮发电机及其附属设备外,还包括发电机电压配电设备、升压变压器、高压配电装置和监视、控制、测量、信号和保护性电气设备等。
将水能转换为电能的综合工程设施。
一般包括由挡水、泄水建筑物形成的水库和水电站引水系统、发电厂房、机电设备等。
水库的高水位水经引水系统流入厂房推动水轮发电机组发出电能,再经升压变压器、开关站和输电线路输入电网。
水的落差在重力作用下形成动能,从河流或水库等高位水源处向低位处引水,利用水的压力或者流速冲击水轮机,使之旋转,从而将水能转化为机械能,然后再由水轮机带动发电机旋转,切割磁力线产生交流电。
简析水利水电工程机电设备安装和运维管理摘要:水利水电工程机电设备的安装和运维管理是保障水利水电工程顺利运行的重要环节。
本文从水利机电设备配置和运维现状进行简析,探讨了水利水电工程机电设备安装过程中需要遵循的原则,并提出了相应的解决措施。
文章旨在为水利水电工程机电设备的安装和运维管理提供参考。
关键词:水利水电工程;机电设备;安装及运维前言:水利水电工程是我国基础设施建设的重要组成部分,机电设备是水利水电工程运行的重要保障。
随着我国水利水电工程建设规模的不断扩大和技术的不断进步,机电设备的安装和运维管理越来越受到重视。
因此,对水利水电工程机电设备安装和运维管理进行深入分析具有十分重要的现实作用。
1.水利机电设备配置和运维现状水利机电设备是指在水利工程中广泛使用的各种机械设备,包括水泵、水轮发电机组、闸门、水闸、船闸、水泵站等。
这些设备在保障水利工程正常运行和发挥作用的同时,也需要高效地配置和维修工作。
目前,我国水利机电设备配置和维修工作存在一些问题和挑战。
首先,由于水利工程的多样性和复杂性,不同类型的设备需要不同的配置和维修方案,这就需要专业的技术人员和高水平的管理。
然而,目前我国水利机电设备配置和维修工作中存在技术人员素质参差不齐、管理不规范的问题,导致设备使用效率低下,维修成本高昂[1]。
其次,由于水利机电设备的长期使用和环境影响,设备磨损和老化现象较为普遍。
然而,目前我国水利机电设备维修中存在一些问题,如缺乏有效的维修手段和技术,导致维修效果不理想,甚至出现设备损坏的情况。
2.水利水电工程机电设备安装过程中需要遵循的原则和管控措施2.1机电设备安装需要做好协调工作在水利工程建设中,机电设备的安装和土建施工是非常重要的环节。
这两个环节的协调工作直接影响到水利工程的质量和进度。
因此,在水利工程建设中,机电设备安装和土建施工时应做好工作协调。
首先,机电设备安装和土建施工之间应该建立紧密地联系。
机电设备的安装需要土建施工的配合,而土建施工也需要机电设备的支持。

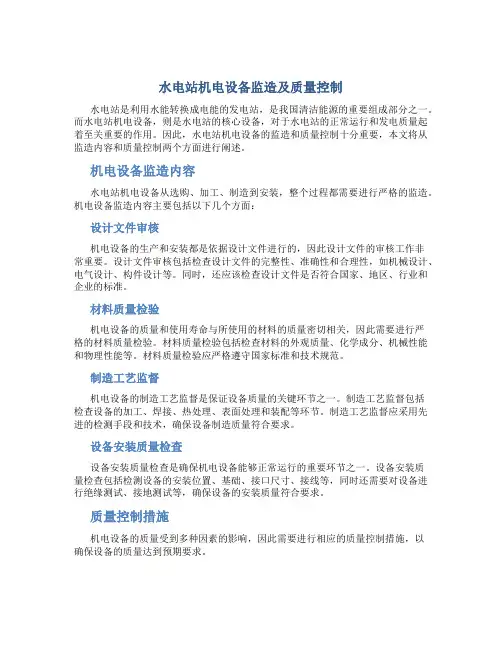

水电站机电设备监造及质量控制水电站是利用水能转换成电能的发电站,是我国清洁能源的重要组成部分之一。
而水电站机电设备,则是水电站的核心设备,对于水电站的正常运行和发电质量起着至关重要的作用。
因此,水电站机电设备的监造和质量控制十分重要,本文将从监造内容和质量控制两个方面进行阐述。
机电设备监造内容水电站机电设备从选购、加工、制造到安装,整个过程都需要进行严格的监造。
机电设备监造内容主要包括以下几个方面:设计文件审核机电设备的生产和安装都是依据设计文件进行的,因此设计文件的审核工作非常重要。
设计文件审核包括检查设计文件的完整性、准确性和合理性,如机械设计、电气设计、构件设计等。
同时,还应该检查设计文件是否符合国家、地区、行业和企业的标准。
材料质量检验机电设备的质量和使用寿命与所使用的材料的质量密切相关,因此需要进行严格的材料质量检验。
材料质量检验包括检查材料的外观质量、化学成分、机械性能和物理性能等。
材料质量检验应严格遵守国家标准和技术规范。
制造工艺监督机电设备的制造工艺监督是保证设备质量的关键环节之一。
制造工艺监督包括检查设备的加工、焊接、热处理、表面处理和装配等环节。
制造工艺监督应采用先进的检测手段和技术,确保设备制造质量符合要求。
设备安装质量检查设备安装质量检查是确保机电设备能够正常运行的重要环节之一。
设备安装质量检查包括检测设备的安装位置、基础、接口尺寸、接线等,同时还需要对设备进行绝缘测试、接地测试等,确保设备的安装质量符合要求。
质量控制措施机电设备的质量受到多种因素的影响,因此需要进行相应的质量控制措施,以确保设备的质量达到预期要求。
质量记录质量记录是保证机电设备质量的重要手段之一,包括设备的所有生产、加工和检测过程记录。
比如材料还原热记录、焊接工艺参数记录、电器连接记录、装配记录等。
通过建立完整的质量记录体系,能够及时发现和解决设备制造中的质量问题。
检测手段检测手段是机电设备质量控制的重要手段之一,包括非破坏性检测和破坏性检测。
水电站机电设备安装过程及工程质量控制措施分析水电站是利用水流的动能和水位落差等特点,通过水轮机的转动来驱动发电机发电的设施。
在水电站的建设中,机电设备的安装是非常关键的环节,直接影响到水电站的运行效率和安全稳定。
对水电站机电设备安装过程进行质量控制非常重要。
本文将从水电站机电设备安装的过程和工程质量控制措施进行分析。
一、水电站机电设备安装过程水电站机电设备的安装过程主要包括以下几个关键步骤:设备到场验收、基础预埋件的安装、设备吊装、设备安装调试等。
首先是设备到场验收。
设备到场后需要进行验收,检查设备的外观是否完好,有无损坏和缺陷,并核对设备清单和图纸是否齐全准确。
对于发现的问题及时与供货商沟通,解决问题。
其次是基础预埋件的安装。
水电站机电设备通常需要安装在混凝土基础上,因此需要在基础混凝土浇筑前进行基础预埋件的安装。
预埋件的安装需要保证位置的准确性和稳固性,在混凝土浇筑后还需要进行检查,确保预埋件的位置和高程符合要求。
然后是设备吊装。
设备吊装是机电设备安装的重要环节,需要保证吊装的安全稳定。
在设备吊装过程中,需要合理设置吊装点,使用合适的吊装工具和设备,保证设备的吊装平稳、过程安全。
最后是设备安装调试。
设备安装完成后,需要进行设备的调试工作。
包括设备的连接调试、系统联调以及设备的试运行等,这一过程需要确保设备连接的正确性和系统的正常工作。
二、工程质量控制措施分析1. 严格实施施工组织设计在机电设备安装施工前,需要编制详细的施工组织设计,明确施工方案、施工工艺和施工程序。
要求各个环节合理安排,合理利用设备和人力资源,做到有序施工,保证工程质量。
特别是在设备吊装的过程中,需要编制详细的吊装方案,根据设备的重量和形状,选择合适的吊装工具和设备。
2. 严格执行安装工艺规程在机电设备的安装过程中,需要严格按照相关的安装工艺规程进行操作。
在基础预埋件的安装过程中,要求操作人员根据图纸和标高要求进行安装,保证预埋件的位置和高程准确。

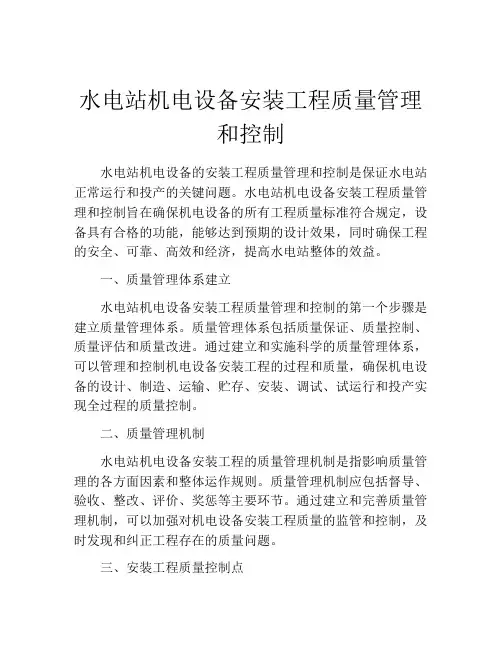

水电站机电设备安装工程质量管理和控制水电站机电设备的安装工程质量管理和控制是保证水电站正常运行和投产的关键问题。
水电站机电设备安装工程质量管理和控制旨在确保机电设备的所有工程质量标准符合规定,设备具有合格的功能,能够达到预期的设计效果,同时确保工程的安全、可靠、高效和经济,提高水电站整体的效益。
一、质量管理体系建立水电站机电设备安装工程质量管理和控制的第一个步骤是建立质量管理体系。
质量管理体系包括质量保证、质量控制、质量评估和质量改进。
通过建立和实施科学的质量管理体系,可以管理和控制机电设备安装工程的过程和质量,确保机电设备的设计、制造、运输、贮存、安装、调试、试运行和投产实现全过程的质量控制。
二、质量管理机制水电站机电设备安装工程的质量管理机制是指影响质量管理的各方面因素和整体运作规则。
质量管理机制应包括督导、验收、整改、评价、奖惩等主要环节。
通过建立和完善质量管理机制,可以加强对机电设备安装工程质量的监管和控制,及时发现和纠正工程存在的质量问题。
三、安装工程质量控制点水电站机电设备安装工程质量控制点包括机电设备的制造、贮存、运输、安装、调试、试运行和投产等环节。
在每个环节中,都应该设立相应的质量控制点,对质量状况进行管控。
机电设备的制造:制造厂家应制定符合标准的工艺路线和检验标准,并对产品进行抽样检验。
同时,厂家应对自身的生产质量进行自我检查,确保出厂设备符合规范和合同要求,检验证书应符合要求。
机电设备的贮存:在机电设备的贮存环节中,需要对好几个环节进行严格的控制。
首先,环境要保持适宜的温度、湿度、通风等,避免灰尘、腐蚀和摩擦。
其次,应按规范对设备进行分类标记,统计计算和保护;最后,对放置设备进行定期检查,确保达到质量要求。
机电设备的运输:在机电设备的运输过程中,需要考虑到路线选定、运输工具要求、托运的方式、装卸作业、以及货物安全保障等方面的要求。
必须要保证货物在整个运输过程中不被损坏,同时要对货物的装卸作业过程进行质量控制。
水电站机电设备的安装和管理身份证号:******************摘要:水电站机电安装是水电站基本建设的关键构成之一。
电站的组装品质将同时影响到全部电站的安全性、环保节能和作用。
伴随着社会的发展,机电安装工程技术性也在不断发展。
机电安装工程技术性慢慢推广到工业生产、公共事业和商用行业,并在很多领域获得运用。
此外,国家也逐步高度重视机电安装工程,颁布了一系列有关机电安装工程品质的各项政策。
殊不知,对水电站机电安装现况的剖析还具有许多不够,造成工程施工流程中问题高发,严重影响工程施工质量和工程进度。
因而,有关公司应加强对机电安装工程的严控,不断提高管理能力和能力,保证施工质量和高效率。
关键词:水电站;机电设备;安装;管理1水电站机电设备的特点通过对现有水电设备的分析,强调了机电设备在水电建设中的关键作用。
机电设备的特点可以概括为智能化、产业化、精益生产等。
随着水电站建设水平的提高,水电站机电设备的智能化、智能化水平不断提高。
它配备了大量新的机械和设备,设备的组成更加复杂,这对安装和监督提出了挑战。
为确保水电站安全稳定运行,积极自主创新水电站机电设备安装管理模式,引进新思路、新方法,提高安装管理能力,创造更多效益和使用价值,实现水电站建设规范和规定。
具有现实意义。
2水电站机电安装工程存在的不足2.1水电站机电安装工程设计不合理从水电站机电安装工程的角度来看,变电站选址具有重要意义。
如果变电站选址不合理,就不能保证水电站的有效利用。
一般在机电安装工程变电所选址设计时,有关设计人员应保证设备安装、运输的方便,使设备维护人员能有效、方便地进行设备的维护和检修。
然而,近年来,大多数水电站设计人员在地下设置了变电站或发电机房,虽然在一定程度上降低了工程的使用成本,但会给机电安装带来很大困难,增加安装难度,也会增加工程的安全风险。
此外,当变电站或发电机房位于地下时,地下水箱和冷水机组将充分覆盖运输道路。
因此,安装人员必须改变安装顺序,因此在安装地下水箱和冷水机组之前,必须先安装配电设备、变电站和发电机组。

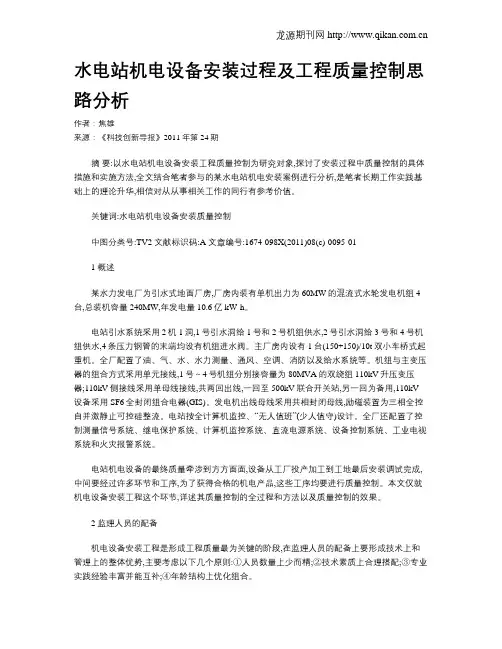

水电站机电设备安装过程及工程质量控制思路分析作者:焦雄来源:《科技创新导报》2011年第24期摘要:以水电站机电设备安装工程质量控制为研究对象,探讨了安装过程中质量控制的具体措施和实施方法,全文结合笔者参与的某水电站机电安装案例进行分析,是笔者长期工作实践基础上的理论升华,相信对从从事相关工作的同行有参考价值。
关键词:水电站机电设备安装质量控制中图分类号:TV2 文献标识码:A 文章编号:1674-098X(2011)08(c)-0095-011 概述某水力发电厂为引水式地面厂房,厂房内装有单机出力为60MW的混流式水轮发电机组4台,总装机容量240MW,年发电量10.6亿kW·h。
电站引水系统采用2机1洞,1号引水洞给1号和2号机组供水,2号引水洞给3号和4号机组供水,4条压力钢管的末端均设有机组进水阀。
主厂房内设有1台(150+150)/10t双小车桥式起重机。
全厂配置了油、气、水、水力测量、通风、空调、消防以及给水系统等。
机组与主变压器的组合方式采用单元接线,1号~4号机组分别接容量为80MVA的双绕组110kV升压变压器;110kV侧接线采用单母线接线,共两回出线,一回至500kV联合开关站,另一回为备用,110kV 设备采用SF6全封闭组合电器(GIS)。
发电机出线母线采用共相封闭母线,励磁装置为三相全控自并激静止可控硅整流。
电站按全计算机监控、“无人值班”(少人值守)设计。
全厂还配置了控制测量信号系统、继电保护系统、计算机监控系统、直流电源系统、设备控制系统、工业电视系统和火灾报警系统。
电站机电设备的最终质量牵涉到方方面面,设备从工厂投产加工到工地最后安装调试完成,中间要经过许多环节和工序,为了获得合格的机电产品,这些工序均要进行质量控制。
本文仅就机电设备安装工程这个环节,详述其质量控制的全过程和方法以及质量控制的效果。
2 监理人员的配备机电设备安装工程是形成工程质量最为关键的阶段,在监理人员的配备上要形成技术上和管理上的整体优势,主要考虑以下几个原则:①人员数量上少而精;②技术素质上合理搭配;③专业实践经验丰富并能互补;④年龄结构上优化组合。
水电站机电设备安装工程质量管理和控制
水电站机电设备的制造、安装质量直接决定着该水电工程项目的安全以及工程的社会效益和经济效益的发挥,因此水电站建设过程中,必须确保水电站机电设备制造和安装的质量。
文章分析了水电站机电设备安装工程质量控制的要点,着重讨论了水电站机电安装工程质量管理的过程控制。
标签:水电站;机电设备安装;质量控制
引言
随着我国社会经济不断快速发展,社会对电力的需求不断增长。
水电作为可再生清洁能源,水电开发利用越来越受到世界各国的重视。
发展水电,满足我国经济社会不断增长的电力需求,已经成为我国现阶段以及今后电力工业发展的重要任务。
众所周知,水电站是对水力资源进行利用的基础设施,其肩负着为人们日常生活提供足够电能的重要使命,而水电站中的各种机电设备则是整个工程的核心,因为最终将水能转化为电能的装置是电站的机电设备。
水电工程的特性决定了水电站机电设备价值昂贵、构成复杂、结构巨大等特点,绝大多数设备需要分部、分块运输到工程现场,再由专业施工单位进行拼装和安装。
由于施工现场的条件限制,很多设备的拼装和安装必须确保一次性成功,否则轻则导致工期延长,重则导致设备报废造成重大经济损失。
水电站机电设备安装质量的控制是水力发电工程项目投资和进度控制目标实现的前提,因此,水电站机电设备安装质量控制是水电工程目标控制的重点。
1 水电站机电设备安装工程施工的技术特点
如前所述,水力发电工程具有投资巨大、建设周期长、质量要求高、专业性强等特点,水力发电站中的机电设备价值昂贵、制造和安装质量要求高、安全性十分重要是其最显著的特点。
水电工程中,设备的安装周期往往贯穿整个工程建设期,大型工程的机电设备安装甚至持续数年时间,而且设备安装是一个系统、复杂的工程,涉及的专业面十分广泛,水力机械动力设备、通风空调设备、通信以及传输设备、监控设备、继电保护设备等都属于机电设备安装施工的范畴。
因此,水电站机电设备安装所需的专业技术人员众多,协调工作量大也是其显著特点。
另外,水力发电工程往往需要拦河蓄水,工程的安全是第一位的,机电设备的质量直接影响着水电站的运行安全,因此,在安装过程中严格实行工程质量管理,是提高机电设备安装质量的有效方法,对保障水电站的运行安全有着十分重要的意义。
2 水电站机电设备安装工程质量控制的程序与措施
水电站机电设备安装工程涉及的设备复杂多样,影响其安装质量的因素也较多,归纳起来主要有:施工人员素质、施工方法、设备材料和施工环境等因素,
加强控制以上因素是保证工程质量的关键。
尽管水电站机电设备复杂多样,但其安装施工同样遵循一般的程序,控制安装质量也有其一定的步骤和方法,即按工程实施的时间顺序分为事前控制、事中控制和事后控制;基本的方法是:建立健全质量保证体系,落实质量安全制度,把控工程项目中的关键环节与薄弱环节,加强过程控制。
2.1 健全质量保证体系
一般来说,在水电站机电设备安装工程开工前,应该进行事前控制,即控制施工准备的质量,应以国家、行业的质量标准和规范为指导,建立与工程项目相适应的完善的质量保证体系,建立健全质量管理机构和各项质量管理制度。
各级质量管理机构成立后,质量管理组织机构把各部门、各环节的质量管理活动以及生产过程中影响设备安装质量的因素协调统一起来进行分析,然后落实人员、材料和机械设备等施工资源,有针对性地进行控制。
事前控制还包括在质量保证体系内对施工作业人员的素质和资质等级等进行严格的审查,施工机械设备质量控制,施工方案、施工计划和施工方法的审查,新技术、新材料、新工艺的应用审查,图纸会审和技术交底等。
凡事预则立,不预则废,事前控制好施工准备的质量对于安装施工是十分重要的,健全的质量保证体系是实施事前控制所必需的组织措施,所以必须重视质量保证体系的建立。
2.2 落实质量管理制度
事中控制是电站机电设备安装质量控制的关键环节,事中控制的依据则是各类质量管理制度,只有遵章守纪,不折不扣落实质量管理制度,自觉执行国家标准、行业规范,设备的安装质量才有制度上的保证。
例如目前工程施工中普遍推行的施工质量自检、互检和终检的”三检”制度,在设备安装施工中能有效避免操作人员的失误,及时发现安装质量缺陷采取有效措施加以弥补。
2.3 加强信息管理
事后控制主要指对施工现场发现的问题及时进行分析、处理,并将信息反馈给项目业主、监理、设计、安装单位和设备制造厂商,并有针对性地对今后工作采取相应的措施,避免类似问题重复出现。
加强施工过程中各类信息的管理,共享同类问题的有效解决办法,可以避免人员、设备、资金的重复投入,对提高施工技术人员素质和促进安装工期也有一定的作用。
2.4 水电站机电设备安装的几个关键点
水电站机电设备安装工程质量控制,首先应分析需要控制的质量关键点和关键环节。
根据水电站机电设备安装工程的特点,一般情况下,水轮发电机组的安装、主要电气设备的安装、辅助设备及系统管路的安装、电气设备的试验、水轮发电机组启动验收等几个单元工程是设备安装工程的关键。
在安装施工过程中,应以《水轮发电机组安装技术规范》(GBT8564-2003)、《电力电气装置安装工程施工验收规范》、《电气装置安装工程电气设备交接试验标准》(GB50150-2006)
等国家、行业标准和规程规范,严格控制安装质量。
3 工程质量验收与评定
工程质量的检查和验收是国家主管部门,项目业主、监理和施工等工程参建单位监督、控制施工质量必不可少的手段。
在水电站机电设备安装的各个阶段,应由相应的单位认真组织各项检查和验收,用检验数据来分析判断设备安装施工是否满足设计文件以及规范、规程的要求。
水电站机电设备安装单元工程、分项分部工程的验收和评定应按照合同规定按相应的规范程序,依据《水利水电基本建设工程单元工程质量等级评定标准》(SDJ249-99)的要求如实评定。
为进一步加强水利水电建设工程的验收管理,特别是加强水利水电建设工程的质量管理,水电站工程建设完成后必须依照《水利水电工程验收规程》(SL223-2008)组织验收。
机电设备安装质量的检查验收,是各项验收工作的重点,也是保证电站机电设备安装质量的最终环节,所以,必须对验收过程中发现的设备安装质量缺陷引起十分的重视,消除缺陷的过程应更加严格控制返工质量,返工完成未经验收或验收不合格,绝不投运缺陷设备。
4 结束语
总而言之,水电站机电设备安装是一项较为复杂的系统工程,其涉及的内容较多,专业性强,知识面广,因此设备安装质量的控制难度较大。
但只要我们理清工程施工的基本程序和方法,在进行质量管控时不折不扣做到制度严密,措施得当,抓住关键,严格执行国家颁布的质量标准、施工规范,对安装工程中每一个环节和细节的质量进行严格控制,就能确保水电站机电设备的整体安装质量,进而确保水电站在投入运营后能够安全、可靠、稳定运行。
参考文献
[1]李湘浦.引子渡水电站机电安装工程质量控制[J].贵州水力发电,2004(8).
[2]蓝克伟.水电站机电设备安装过程及工程质量控制思路分析[J].动力与电气工程,2011(22):139-140.
[3]李爱云.沙沱水电站机电设备安装质量控制和管理[J].贵州水力发电,2012(1):98-99.。
