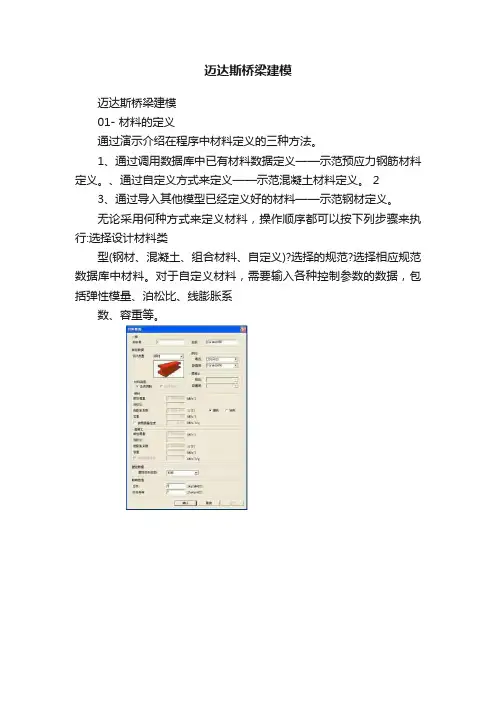

迈达斯桥梁建模迈达斯桥梁建模01- 材料的定义通过演示介绍在程序中材料定义的三种方法。
1、通过调用数据库中已有材料数据定义——示范预应力钢筋材料定义。
、通过自定义方式来定义——示范混凝土材料定义。
23、通过导入其他模型已经定义好的材料——示范钢材定义。
无论采用何种方式来定义材料，操作顺序都可以按下列步骤来执行:选择设计材料类型(钢材、混凝土、组合材料、自定义)?选择的规范?选择相应规范数据库中材料。
对于自定义材料，需要输入各种控制参数的数据，包括弹性模量、泊松比、线膨胀系数、容重等。
钢材规范混凝土规范图1 材料定义对话框02-时间依存材料特性定义我们通常所说的混凝土的收缩徐变特性、混凝土强度随时间变化特性在程序里统称为时间依存材料特性。
定义混凝土时间依存材料特性分三步骤操作:1、定义时间依存特性函数(包括收缩徐变函数，强度发展函数)(图1，图2);2、将定义的时间依存特性函数与相应的材料连接(图3);3、修改时间依存材料特性值(构件理论厚度或体积与表面积比)(图4);图1 收缩徐变函数图2 强度发展函数4-2图3 时间依存材料特性连接图4 时间依存材料特性值修改定义混凝土时间依存材料特性时注意事项:1)、定义时间依存特性函数时，混凝土的强度要输入混凝土的标号强度;2)、在定义收缩徐变函数时构件理论厚度可以仅输入一个非负数，在建立模型后通过程序自动计算来计算构件的真实理论厚度;3)、混凝土开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝土材龄在施工阶段定义中指定(等于单元激活时材龄+荷载施加时间);4)、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝土构件修改其构件理论厚度计算值。
计算公式中的a代表在空心截面在构件理论厚度计算时，空心部分截面周长对构件与大气接触的周边长度计算的影响系数;5)、当收缩徐变系数不按规范计算取值时，可以通过自定义收缩徐变函数来定义混凝土的收缩徐变特性;6)、如果在施工阶段荷载中定义了施工阶段徐变系数，那么在施工阶段分析中将按施工阶段荷载中定义的徐变系数来计算。

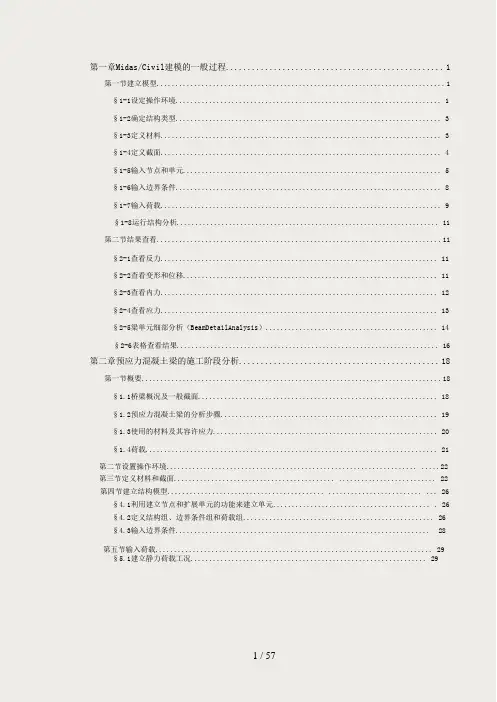

第一章Midas/Civil建模的一般过程 (1)第一节建立模型 (1)§1-1设定操作环境 (1)§1-2确定结构类型 (3)§1-3定义材料 (3)§1-4定义截面 (4)§1-5输入节点和单元 (5)§1-6输入边界条件 (8)§1-7输入荷载 (9)§1-8运行结构分析 (11)第二节结果查看 (11)§2-1查看反力 (11)§2-2查看变形和位移 (11)§2-3查看内力 (12)§2-4查看应力 (13)§2-5梁单元细部分析（BeamDetailAnalysis） (14)§2-6表格查看结果 (16)第二章预应力混凝土梁的施工阶段分析 (18)第一节概要 (18)§1.1桥梁概况及一般截面 (18)§1.2预应力混凝土梁的分析步骤 (19)§1.3使用的材料及其容许应力 (20)§1.4荷载 (21)第二节设置操作环境................................................................... .. (22)第三节定义材料和截面........................................... .. (22)第四节建立结构模型.......................................... ......................... (26)§4.1利用建立节点和扩展单元的功能来建立单元.......................................... . 26 §4.2定义结构组、边界条件组和荷载组 (26)§4.3输入边界条件 (28)第五节输入荷载 (29)§5.1建立静力荷载工况 (29)§5.2输入恒荷载 (30)§5.3输入钢束特性值 (30)§5.4输入钢束形状 (31)§5.5输入钢束预应力荷载 (34)第六节定义施工阶段 (35)第七节输入移动荷载数据 (40)§7.2定义车道 (40)§7.2输入车辆荷载 (41)§7.2输入移动荷载工况。
关于运用 midas civil计算斜交 T梁的探讨摘要：文章通过介绍对梁格法理论的理解以及与实际工程电算的结合，提出了运用midas civil这个计算软件，对斜交T梁的计算模拟及其相关的注意事项。
关键词：梁格法斜交T梁 midas civil1引言随着公路的发展，斜交桥梁、曲线桥梁越来越多的出现在实际的桥梁建设当中，而传统的单梁法计算已经不能满足这种工程的精度要求；梁格法是用等效梁格代替桥梁上部结构，将分散在板、梁每一区段内的弯曲刚度和抗扭刚度集中于最邻近的等效梁格内，实际结构的纵向刚度集中于纵向梁格构件内，横向刚度集中于横向梁格内。
由于实际结构和梁格体系在结构特性上的差异，这种等效只是近似的，但对一般的设计，梁格法的计算精度是足够的。
现有桥梁结构计算主要是通过计算机来完成，midas civil则是常用的一个计算软件。

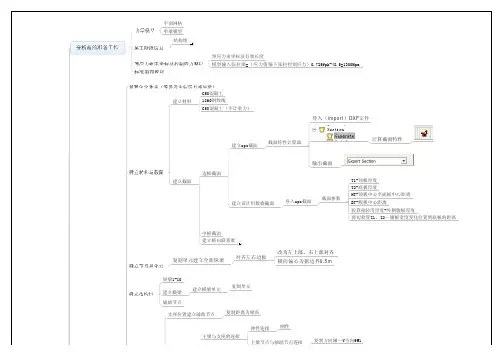

2桥梁结构实例本结构是1孔30米的斜交30度的简支T梁，桥面全宽24.5米，桥面标准横断面图见下图：1/2支点截面（单位mm）1/2跨中截面（单位mm）T梁截面见下图：（单位cm）3 计算步骤及注意事项3.1 定义材料首先定义结构材料，材料有3种：C50混凝土，1860钢绞线，虚拟横梁，其中虚拟材料的材料性质把容重定义为0，其余材料性质同C50。
材料定义好后，定义收缩徐变，收缩徐变只考虑C50混凝土的材料收缩徐变。
3.2 梁格的划分3.2.1 纵梁单元的划分纵梁单元以每片T梁的腹板中心线为基准线作为纵梁的单元位置；本示例在悬臂上有人群荷载，所以在悬臂边的位置要建立虚拟纵梁。
3.2.2 横梁的设置原则为：1）在实际横梁的位置必须建立横梁，横梁间距不大于1/4计算跨径，在支点附近的位置应适当加密。
2）横梁间距和纵梁间距应大致相同，使荷载静力分布较为灵敏。
3）横梁和纵梁需垂直（实际横梁除外，实际横梁应与实际横梁的位置一致）。
3.3 纵梁横梁的截面特性实际纵梁截面采用在设计截面菜单下，选择工形，按截面尺寸输入截面尺寸，湿接缝的尺寸可以直接定义到T梁截面内；虚拟纵梁截面为悬臂的截面特性的一半采用，截面采用数值实腹长方形截面，宽度按悬臂的一半即50cm，高度按悬臂根的高度25cm来输入，点击计算截面特性值后，把H值和B值改为0（目的是在模型中不会显示，但是不影响计算结果）。
迈达斯（MIDAS-Civil）结构力学分析（全）迈达斯(MIDAS-Civil)结构力学分析(全)目录1．连续梁分析/ 22．桁架分析/ 203．拱结构分析/ 394．框架分析/ 575．受压力荷载的板单元/ 776．悬臂梁分析/ 977．弹簧分析/ 1208．有倾斜支座的框架结构/ 1419．强制位移分析/ 16210．预应力分析/ 17911．P-Δ分析 / 18812．热应力分析/ 20913．移动荷载分析/ 23314．特征值分析/ 24715．反应谱分析/ 26116．时程分析/ 28117．屈曲分析/ 30511. 连续梁分析概述比较连续梁和多跨静定梁受均布荷载和温度荷载（上下面的温差）时的反力、位移、内力。
3跨连续3跨静定3跨连续1图 1.1 分析模型2材料钢材: Grade3截面数值 : 箱形截面400×200×12 mm荷载1. 均布荷载 : 1.0 tonf/m2. 温度荷载: ΔT = 5 ℃ (上下面的温度差)设定基本环境打开新文件，以‘连续梁分析.mgb’为名存档。
单位体系设定为‘m’和‘tonf’。
文件/ 新文件文件/ 存档 (连续梁分析 )工具 / 单位体系长度> m ; 力 > tonf图 1.2 设定单位体系3设定结构类型为 X-Z 平面。
模型 / 结构类型结构类型> X-Z 平面?设定材料以及截面材料选择钢材GB（S）（中国标准规格），定义截面。
模型 / 材料和截面特性 / 材料名称( Grade3)设计类型 > 钢材规范> GB(S) ; 数据库> Grade3 ?模型 / 材料和截面特性 / 截面截面数据截面号 ( 1 ) ; 截面形状 > 箱形截面 ;用户：如图输入 ; 名称> 400×200×12 ?选择“数据库”中的任意材料，材料的基本特性值（弹性模量、泊松比、线膨胀系数、容重）将自动输出。
