4、3G车载终端操作手册3G车载终端操作手册一、概述3G车载终端是一种集成GPS定位、无线通信和汽车行驶数据采集于一体的设备，通过连接汽车OBD接口实现与车辆的通信。
本操作手册旨在为使用3G车载终端的用户提供操作指南，帮助您了解设备功能、安装及使用方法，同时提高车辆行驶安全和车辆管理效率。
二、设备安装1、连接OBD接口：将3G车载终端的OBD适配器正确插入车辆的OBD 接口，确保连接稳定。
2、安装SIM卡：按照设备说明书中的指示，安装SIM卡，确保SIM 卡正确插入。
3、开启设备：打开设备的电源开关，等待设备启动。
三、设备功能1、GPS定位：3G车载终端内置GPS模块，可实时获取车辆位置信息，精度可达到5-10米。
2、无线通信：通过内置的3G/4G通信模块，实现与远程服务器的数据传输和语音通信。
3、汽车行驶数据采集：设备可采集车辆行驶速度、发动机转速、车速等关键数据，帮助用户更好地了解车辆运行状态。
4、报警功能：当发生异常情况，如车辆被盗、行驶速度过快等，设备会自动发送报警信息至预设的手机或后台服务器。
四、操作步骤1、设备连接：确保3G车载终端已连接汽车OBD接口，设备电源已开启。
2、账户登录：打开设备配套的移动应用程序，输入账户信息进行登录。
3、设备配置：在移动应用程序中，根据实际需求配置设备参数，如报警触发条件、通信模块设置等。
4、报警设置：在移动应用程序中设置报警条件，如车辆被盗、行驶速度过快等，确保设备能够在异常情况下及时发出报警信息。
5、数据查看：在移动应用程序中查看车辆行驶数据，包括车辆位置、速度、发动机转速等，帮助用户了解车辆运行状态。
五、常见问题及解决方法1、设备无法连接OBD接口：检查OBD接口是否正常，重新插拔OBD 适配器并确保连接稳定。
2、设备无法登录账户：检查网络连接是否正常，如使用3G/4G网络，请确认SIM卡是否正确安装并已激活。
3、无法收到报警信息：请检查移动应用程序中的报警设置是否正确，同时确认设备是否在移动网络覆盖范围内。

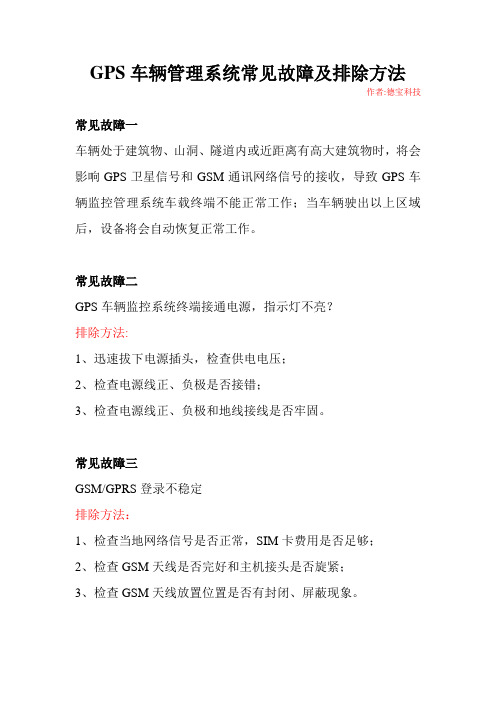

GPS车辆管理系统常见故障及排除方法
作者:德宝科技常见故障一
车辆处于建筑物、山洞、隧道内或近距离有高大建筑物时，将会影响GPS卫星信号和GSM通讯网络信号的接收，导致GPS车辆监控管理系统车载终端不能正常工作；当车辆驶出以上区域后，设备将会自动恢复正常工作。
常见故障二
GPS车辆监控系统终端接通电源，指示灯不亮？
排除方法:
1、迅速拔下电源插头，检查供电电压；
2、检查电源线正、负极是否接错；
3、检查电源线正、负极和地线接线是否牢固。
常见故障三
GSM/GPRS登录不稳定
排除方法：
1、检查当地网络信号是否正常，SIM卡费用是否足够；
2、检查GSM天线是否完好和主机接头是否旋紧；
3、检查GSM天线放置位置是否有封闭、屏蔽现象。
常见故障四
GPS车辆管理系统不定位？
排除方法：
1、新装的GPS接收机初始化时间较长，5分钟内不定位属正常现象；
2、GPS天线上方不能有金属物屏蔽、遮挡，如果在车库内安装设备，请在设备调试时将车辆移出车库并远离高大建筑物；
3、检查GPS天线与主机连接是否牢靠。
备注：以上是GPS车辆管理系统客户反映的常见问题，如果您有其它的问题解决不了的，您还可以访问德宝科技网站()，在线客服为您排忧解难。

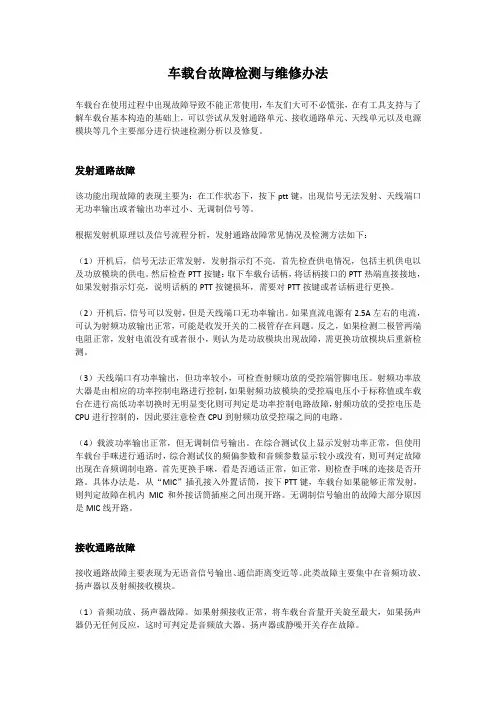

车载台故障检测与维修办法车载台在使用过程中出现故障导致不能正常使用，车友们大可不必慌张，在有工具支持与了解车载台基本构造的基础上，可以尝试从发射通路单元、接收通路单元、天线单元以及电源模块等几个主要部分进行快速检测分析以及修复。
发射通路故障该功能出现故障的表现主要为：在工作状态下，按下ptt键，出现信号无法发射、天线端口无功率输出或者输出功率过小、无调制信号等。
根据发射机原理以及信号流程分析，发射通路故障常见情况及检测方法如下：（1）开机后，信号无法正常发射，发射指示灯不亮。
首先检查供电情况，包括主机供电以及功放模块的供电。
然后检查PTT按键：取下车载台话柄，将话柄接口的PTT热端直接接地，如果发射指示灯亮，说明话柄的PTT按键损坏，需要对PTT按键或者话柄进行更换。
（2）开机后，信号可以发射，但是天线端口无功率输出。
如果直流电源有2.5A左右的电流，可认为射频功放输出正常，可能是收发开关的二极管存在问题。
反之，如果检测二极管两端电阻正常，发射电流没有或者很小，则认为是功放模块出现故障，需更换功放模块后重新检测。
（3）天线端口有功率输出，但功率较小，可检查射频功放的受控端管脚电压。
射频功率放大器是由相应的功率控制电路进行控制，如果射频功放模块的受控端电压小于标称值或车载台在进行高低功率切换时无明显变化则可判定是功率控制电路故障，射频功放的受控电压是CPU进行控制的，因此要注意检查CPU到射频功放受控端之间的电路。
（4）载波功率输出正常，但无调制信号输出。
在综合测试仪上显示发射功率正常，但使用车载台手咪进行通话时，综合测试仪的频偏参数和音频参数显示较小或没有，则可判定故障出现在音频调制电路。
首先更换手咪，看是否通话正常，如正常，则检查手咪的连接是否开路。
具体办法是，从“MIC”插孔接入外置话筒，按下PTT键，车载台如果能够正常发射，则判定故障在机内MIC和外接话筒插座之间出现开路。
无调制信号输出的故障大部分原因是MIC线开路。

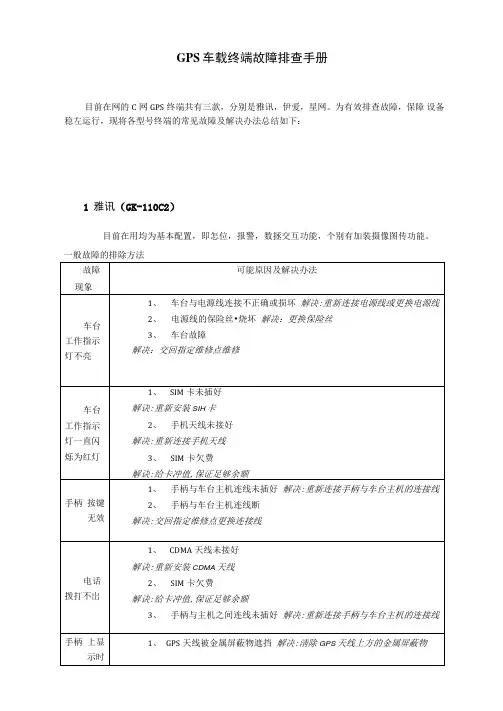

GPS车载终端故障排查手册目前在网的C网GPS终端共有三款，分别是雅讯，伊爱，星网。
为有效排查故障，保障设备稳左运行，现将各型号终端的常见故障及解决办法总结如下：1雅讯（GK-110C2）目前在用均为基本配置，即怎位，报警，数拯交互功能，个别有加装摄像图传功能。
2伊爱（EI-2000V）该款终端体积较小，方便隐蔽安装，目前主要为基本配置。
由于英未有手柄，无法现场查看运行状态，只能通过其指示灯以及线路状况做初步判断。
指示灯判断GPE 无定位检査步骤GPS设备不在线栓查步驟i 、诵定三:辅晶否在绡阪'车病是否百屯頂I-霁騙2 方处喙 竝 讯期¥新 I ®松不、臾 车软上式在态抵GFS宓备曜返挤、话亘舌车辆 联銭吧頑有再有 电活（可用万用 志戒是沾车试灯 未ift 定）«roO?否正定猎銮示律S &-S 器规舒铉设灯隼有不自锂査车上S1M痂卄圖式震第蝎业务或是更换痂1作正堂 车S IL相1^有误 记硒设w fe到设备艺 虹灯在 闪烁毬=舌紹算科荊资致 狠寄车看一yiMF^号•・H 地址诵口邑）是習有錯 ID—史按新的CPE 主机龙录相关资科|£讯卡顼手无上七氓识別一更抿戏K 卡记彌夫熒科|屁伽天线有无损坏…如損坏更冠蜩I 更换舸GFS 主机记录相关资料S M百条件的可或翩simm^ 下主机麴卿薜黯…记f精3星网(SG2000-C02)该款终端内置备用锂电池，带图传摄像头；常见故障为终端死机，掉线，电源烧毁。
一般故障的排除方法。

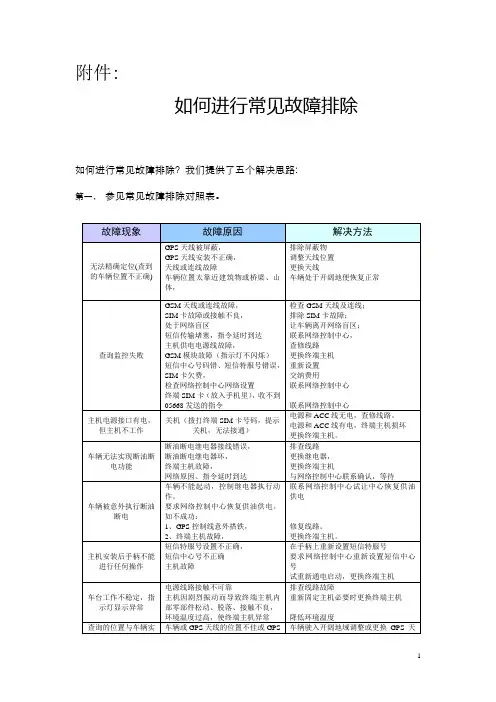

附件:
如何进行常见故障排除
如何进行常见故障排除？我们提供了五个解决思路:
第一，参见常见故障排除对照表。
第二，终端的通讯参数检查与设置是否正常;短信中心号码及短信特服号等是否正常?
第三，终端和接线方面：接线原理图：定位故障、GSM信号故障、电源故障（含ACC）、断电控制故障不能断电或者不能供电。
SIM卡在插拔时应确保车载终端已经断电，不得带电插拔。
第四，SIM卡是否有故障或者欠费：将终端里的SIM卡取出放在手机里，发送一条任意信息到本卡号，能够收到所发的信息，说明该卡正常。
第五，网络控制中心系统方面：排除以上问题后仍然无法查询到车辆，要求网络控制中心检查中心系统和网络通道是否正常，并帮助解决。
车载数字音视频接收播放终端的故障排查与维修指南车载数字音视频接收播放终端是现代车辆中常见的设备之一，它能为车主和乘客提供丰富的娱乐和信息服务。
然而，由于各种原因，这些终端可能会遇到故障，影响其正常的使用。
本文将为您提供一份车载数字音视频接收播放终端的故障排查与维修指南，以帮助您快速解决这些问题。
首先，当车载数字音视频接收播放终端出现问题时，您可以按照以下步骤进行排查和维修。
1.检查电源连接：首先确保终端的电源连接正常。
检查终端的电源线是否与车辆的电源正确连接。
如果发现有松动或损坏的情况，需要重新连接或更换电源线。
2.检查保险丝：终端通常有一个独立的保险丝用于保护其电路。
检查终端所在的保险盒中是否有保险丝烧断的情况。
如果保险丝烧断，需要更换一个相同额定电流的新保险丝。
3.检查终端设置：有时候故障可能是由于错误的设置导致的。
请确保终端的设置正确，并按照说明书上的操作步骤进行操作。
如果您不确定某一项设置的含义，可以参考说明书或咨询专业人士的意见。
4.检查音频输出：如果终端无法输出音频信号或音质低劣，可以先检查连接到终端的音频线是否插好并没有损坏。
您还可以尝试连接不同的音箱或耳机来排除外部设备的问题。
如果问题仍然存在，可能是终端的音频输出接口出现故障，此时需要联系售后服务或专业的维修人员进行修复。
5.检查视频输出：如果终端无法正常显示视频信号或画质模糊，您可以先检查连接到终端的视频线是否插好并没有损坏。
您还可以尝试连接不同的显示器或电视来排除外部设备的问题。
如果问题仍然存在，可能是终端的视频输出接口出现故障，需要联系售后服务或专业的维修人员进行修复。
6.软件更新：有时终端的故障可能是由于软件问题引起的。
您可以尝试更新终端的软件版本，以获得更稳定和可靠的性能。
通常，终端制造商会提供相应的软件更新程序和操作指南。
7.重置终端：如果以上方法都无法解决问题，您可以尝试恢复终端到出厂设置。
请注意，重置终端将会清除您保存在终端中的所有数据，包括设置和收藏的内容。
机车信号车载设备常见故障分析摘要：近年来我国铁路的发展速度较快，各项先进的技术开始在铁路行业中应用，一体化的机车信号车载设备在铁路安全运营中发挥着非重要作用。
本文对机车信号车载设备的常见故障进行列举及分析，希望为提高机车信号设备的运维水平、确保列车安全运行提供一定的借鉴。
关键词：机车信号；车载设备；故障分析；故障处理1. 主体化机车信号车载设备的组成主体化机车信号车载设备通常由机车信号主机、信息采集装置（双路接收线圈）、信息记录装置（机车信号记录器）、信号输出装置（机车信号机）组成。
1.1 机车信号主机作为设备的核心部件，主要用于对收到的信号进行处理、分析，然后将分析结果传送给机车信号机，实现信号的各种显示。
同时，还会将数据分析结果传送给列车运行监控记录装置，为控制列车的安全运行提供信息。
与通用机车信号主机相比，主体化机车信号主机还扩展了信息记录装置以实现数据存储功能[1]。
1.2 双路接收线圈作为设备的接收部件，主要是利用电磁感应原理对信号进行接收，接着将其传递给机车信号主机。
在机车信号系统中，采用的是双路接收线圈，即 A路输入的信号会输入到 A 主机，而 B 路输入的信号会输入到 B 主机，而且任何一路有故障发生时，系统都是给出相应的故障提示，同时另一路接收线圈可以有效地确保系统正常的运行，这种双路接收线圈形式有效地确保了输入信号系统运行的可靠性。
1.3 机车信号机主机输出的信号被直接呈现到信号机上，向作业人员提供相应的数据显示。
机车信号机一般应用的为 LED 显示，总共有8种灯位。
1.4 机车信号记录器机车信号记录器通过记录板对机车信号进行动态采集和存储，以插件形式插在机车信号主机箱内。
能够真实反映机车信号动态运行中的变化，对机车信号进行全面记录。
2. 常见故障及分析在处理一体化机信设备故障时，根据该系统的原理，可将故障范围分为以下几大板块：（1）电源系统故障；（2）输入信号系统故障；（3）控制信号部分故障；（4）输出信息部分故障[2]。
汽车故障排查车辆中控屏幕故障的可能原因和处理技巧现代汽车中控屏幕的出现极大地提升了驾驶体验，然而，有时候中控屏幕也会遭遇故障。
本文将介绍可能导致汽车中控屏幕故障的原因，并提供一些处理技巧，帮助车主解决这些问题。
一、原因分析1.1 电源问题汽车中控屏幕无法正常开启或熄屏是较为常见的故障现象，其中电源问题可能是造成这一现象的主要原因之一。
例如，电源线短路、保险丝熔断、车辆电池过低或电源接头脱落等原因都可能导致中控屏幕无法供电。
1.2 连接问题中控屏幕需要与其他设备或系统进行连接，如GPS导航系统、音频系统等。
如果连接线松动、接触不良或连接接口出现问题，都有可能导致屏幕无法正常显示或响应。
1.3 软件问题中控屏幕上的软件可能出现错误或崩溃，导致无法正常运行。
这种情况下，需要重新启动或者升级软件。
1.4 外部损坏中控屏幕也可能因为外部损坏而出现故障，如碰撞导致屏幕破裂、液晶屏损坏等。
二、处理技巧2.1 检查电源连接首先要检查车辆的电源连接情况。
查看电源线是否有断路、短路等问题，确保电源连接稳固。
如果发现问题，需要修复或更换破损的电源线。
2.2 检查连接线检查与中控屏幕相连的各个连接线，确保它们紧固可靠。
如果发现连接线松动、接触不良等问题，可以尝试重新插拔连接线，或使用专业工具进行修复。
2.3 重启软件系统如果中控屏幕上的软件出现错误或崩溃，可以尝试重新启动软件系统。
一般情况下，通过长按音量加和电源键同时按下，即可实现软件系统的重启。
2.4 升级软件如果中控屏幕的软件版本较旧，可能会存在一些问题。
在此情况下，可以尝试通过官方渠道下载最新的软件版本，并进行升级。
2.5 修复或更换中控屏幕如果中控屏幕出现严重损坏，如破裂或液晶屏受损，可能需要进行修复或更换整个中控屏幕。
建议将车辆送至汽车维修专业机构进行处理。
请注意，以上处理技巧仅为参考，具体操作需根据具体情况而定。
如果车辆中控屏幕故障问题无法通过以上方法解决，建议及时寻求专业技术人员的协助。
6、在奥迪车系的车载网络系统检测中,使用DSO双通道模式和单通道模式进行检测有什么区别？①二者的接线方式不同,使用DSO双通道模式进行检测时，测出的是CAN-H线和CAN—L线的波形和电压，使用单通道模式进行检测时,测出的是CAN-H线和CAN—L线的电压差。
②单通道模式主要用于快速查看总线是否为激活状态,不利于故障查询。
使用双通道模式更易于对故障进行诊断分析7、车载网络系统的故障现象有那些？答:当CAN总线的车辆在出现总线系统故障时，一般表现出来的故障现象会非常离奇，有时车辆上的系统会“群死群伤”、有时从多系统会“瘫痪"。
故障现象有下列三种：（1)。
整个网络失效或多个控制单位不工作或工作不正常.（2）. 不同系统、不同地方同时表现出不同的多个故障现象，且故障现象之间没有任何关联。
（3）. 个别控制单元无法与诊断仪通信。
8、CAN协议的特点答：①多主通信;②报文的发出；③系统的灵活性;④通信速度；⑤可要求远程数据；⑥错误检测功能、错误通知功能、错误还原功能；⑦故障的界定；⑧连接。
9、光纤的功能和其特点是什么？答:光纤的功能是将在某一控制单元发射器内产生的光波传送到另一控制单元的接收器；特点是光波是直线传播的，且不可弯曲，但光波在光纤内必须以弯曲的形式传播；发射器与接收器之间的距离可以达到数米远；机械应力作用(如振动、安装等）不易损坏光纤。
在车内温度剧烈变化时应能保证光纤的功能.10、接口包含那四个方面内容？分别起什么作用?答:计算机通信接口一般包括4个方面的内容：物理、电气、逻辑和过程. 1）在物理方面,要指出连接器有多少个插脚； 2)在电气方面,要确定接口电路信号的电压、宽度及他们的时间关系； 3）在逻辑方面,包括说明为了传送如何把数据位或字符成字段,以及说明传输控制字符的功能使用等。
换句话说,计算机通信接口的逻辑说明，提供了用于控制和实现穿越接口交换数据流的一种语言。
11、蓝牙技术在汽车上的应用有哪些?答：①当汽车进入服务站时，它的蓝牙站和服务站主计算机建立连接,它和汽车计算机通过蜂窝电话系统交换信息。
T360-269、103指示灯状态定义备注：正常情况下，主机指示灯应该是以上表格蓝色字体状态二.269、103主机配LCD调度屏调试设置方式如下终端不上线可以使用调度屏来调试设备上线。
操作步骤：菜单——编写新信息，选择发送到调度中心。
或者菜单——阅读信息——已存信息里挑选相应指令，指令内容如下：1.通讯参数查看（查看主机默认设置的IP地址和端口号及本机序列号是多少）2.*269#C3.设置中心ip和端口：(在默认IP地址错误情况下使用)4.*269#1,,7777,05.其中为中心服务器ip，如果设备是C网，请将ip设置为（切勿给不足3位的补零，否则设备不会上线）6.7777 为中心服务器接收数据端口7.0为udp传输模式,8.恢复出厂设置（主机重新设置IP或者主机上线不稳定时使用）9.*269#F10.设置终端序列号：(在序列号与主机贴纸上不符合时使用)11.*269#2,12.其中为终端序列号，根据主机上贴纸实际序列号设置，13.设置GPRS上网参数APN、用户名、密码（在GPRS上网参数错误时使用）14.*269#3,CMNET,GPRS,GPRS,(移动GSM网络主机设置这个)*269#3,CMNET,CARD,CARD, CDMA型主机设置这个注意最后有一个逗号，不要漏了15.查看主机软件版本（核对主机版本是否正确时使用）16.*269#V17.查看运营参数（核对主机是否设置错了定时回传间隔时使用）18.*269#R19.显示如下：20."w X t X,sp X,stp X,dr X,idl X,st X,cs X,alr X,oc X,ms X"21.w t ：w后面表示定位监控设置（1定时，2定距，其他关闭），t 后面表示间隔值22.sp,表示超速设置阀值（单位参考协议定义，下同！）23.stp 表示停车超时阀值,24.dr 表示疲劳驾驶设置阀值,25.idl 表示怠速阀值,26.st 同协议定义st状态位,27.cs 同协议定义st1-st4， 4字节车辆状态定义,28.alr 同协议定义82报警状态3字节,29.oc 断油电状态为，1为断油电，0为正常状态,30.ms 程序状态机状态位（0开始，1模块初始化，2检查信号，4检查注册，8表示正在gprs连接，10表示正在udp连接，20正在连接中心或连接中心正常处于待机状态，40表示gprs断开，80表示呼叫状态）"31.设置自动接听（主机有接通话手柄等需要自动接听时使用此设置）32.*269#A,10 其中10为多少秒后自动接听，0表示关闭自动接听功能33.设置呼叫限制（主机有接通话手柄等需要通话限制时使用此设置）34.*269#T,X35.X取值1-4，定义0x01：禁止拨打电话；0x02：禁止接听电话；0x03：禁止拨打和接听；0x04：允许拨打和接听36.269终端外设串口一拖四设置（主机有接多路摄像头需要拍照时使用此设置）37.*269#S,X38.0没有接摄像头非0 启用摄像头，39.其中单路设置为16 （既*269#S,16 单个是指没有接一拖四适配器，单独只接了1个摄像头）40.如果接了一拖四适配器，它上面有4个接口最多可以接4路摄像头，第一路的设置值为1，第二路为2，第三路为4，第四路为8。
丰田bz3车机使用说明书丰田BZ3车机使用说明书一、前言丰田BZ3车机是一款智能车载终端设备，本文将为您介绍其使用方法及功能特点，以帮助您更好地使用该设备。
二、设备概述丰田BZ3车机是一款集导航、娱乐、通信等多种功能于一体的设备。
其主要特点包括以下几个方面：1. 导航功能：BZ3车机内置了高精度导航系统，可提供准确的地图导航服务。
用户可以通过触摸屏或语音控制来输入目的地，并根据导航提示进行行驶。
2. 娱乐功能：BZ3车机支持多种娱乐功能，包括音乐播放、视频播放、FM收音等。
用户可以通过连接手机或者USB设备，播放自己喜欢的音乐或者观看视频。
3. 通信功能：BZ3车机支持蓝牙连接，用户可以通过蓝牙连接手机，实现免提通话、接收短信等功能。
同时，BZ3车机还支持车载WIFI 功能，方便用户上网浏览信息。
三、使用方法1. 导航功能使用方法：a. 打开BZ3车机，进入导航应用；b. 选择目的地的输入方式，可以通过触摸屏输入或者语音输入；c. 根据导航提示，选择合适的路线，并进行导航。
2. 娱乐功能使用方法：a. 打开BZ3车机，进入娱乐应用；b. 选择音乐播放或者视频播放功能；c. 连接手机或者USB设备，选择喜欢的音乐或者视频进行播放。
3. 通信功能使用方法：a. 打开BZ3车机，进入蓝牙设置；b. 手机蓝牙打开并搜索设备，选择BZ3车机进行配对；c. 配对成功后，即可实现免提通话、接收短信等功能。
四、注意事项1. 使用导航功能时，请确保车辆已接收到卫星信号，以获得准确的导航信息；2. 使用娱乐功能时，请注意不要在行驶过程中分散驾驶注意力；3. 使用通信功能时，请遵守交通法规，不要在驾驶过程中进行通话或者查看短信；4. 请定期更新BZ3车机的软件版本，以获取更好的使用体验和功能支持；5. 使用BZ3车机时，请避免将触摸屏暴露在阳光下，以免影响触控效果。
五、常见问题解答1. 问：BZ3车机如何连接手机进行蓝牙配对？答：打开BZ3车机的蓝牙设置，同时打开手机的蓝牙功能，搜索设备并选择BZ3车机进行配对。
GPS导航仪常见故障及解决，汽车导航设备10大常见问题GPS导航仪现在几乎是私家车的标配，不过导航仪在使用的过程中难免会出现一些故障，这时候我们应该如何解决呢？一般来说，GPS导航仪的厂家爱你故障有机器不开机、点击屏有声音但是功能无作用、GPS导航收不到卫星信号、GPS终端无法识别存储卡、GPS屏幕反应迟钝、GPS无法使用车载电源等10种情况。
接下来就一起来看看这些问题的解决方法吧。
GPS导航仪常见故障及解决方法1、机器不开机（1）长时间放置不用，不开机。
可能是电池写保护了，连接上充电器，可以开机，如果还是不能开机请把电池两极短路一下！（2）机器用着用着就不开机（非人为损坏）。
开始可以尝试下按下“复位键”重新激活下机器，不行的话，很有可能是机器掉程序了，另一个是开关键失灵。
2、点击屏有声音但是功能无作用机器在使用时触屏没反应或是不准，尝试校准一下，另外很有可能是触摸屏质量问题，排线松动，冬天出现这个情况大多是由静电引起的，人体的静电通过触摸屏击穿了触摸芯片，这个问题只能由厂家解决。
3、开机后一直停留在开机画面无法计入系统一个是时间长，芯片老化，程序丢失，重刷程序。
一个是人为操作失误，刷错主程序，地图升级时误删内存里的系统程序，只能刷相应的系统软件，大家不要盲目刷机器系统文件，机器本身内置千万不要格式，不然机器变砖。
4、GPS导航收不到卫星信号（1）长时间放置没用，导致不搜星。
首先进地图初始化GPS，还是不收星，肯定是GPS模块松动假焊。
（2）用着就不能搜信号或长时间搜不到信号。
不用说是GPS天线老化，返厂更换。
5、GPS终端能搜索到卫星但是无法定位（1）软件方面，地图升级端口没有修改对，下载端口测试软件测试一下，或是地图主程序没有配置正确。
有的机器要用专用版本地图，必须配专用版本。
用机器自身带的GPS搜星模拟器来判断是否硬件问题。
（2）硬件方面，机器长期处在太阳暴晒下或是高温下工作（机器工作时本身会产生热量，长时间相当烫手）导致机器、GPS模块、天线加快老化，或直接烧坏，导致不搜信号或是只有一两颗星。
嘉际车机系统使用手册欢迎使用嘉际车机系统。
本使用手册将详细介绍如何正确操作嘉际车机系统，以便为您提供便捷的车载娱乐与信息服务。
在使用之前，请仔细阅读本手册，并按照指引进行操作。
一、系统概述嘉际车机系统是一款集成了导航、音乐、通话、互联网等功能的智能车载终端。
通过该系统，您可以随时享受高品质的音乐、导航和通讯服务，还可以连接互联网，获取更多信息资源。
二、系统操作1. 开机与关机：- 操作说明：按下系统启动按钮，嘉际车机系统将开始启动。
长按启动按钮3秒以上，即可关机。
- 注意事项：在关机前，请确保已保存好相关数据，以免丢失。
2. 导航功能：- 操作说明：进入导航界面后，您可以使用屏幕上的触摸操作或按键操作进行地图缩放、查找目的地、选择路线等操作。
- 注意事项：在使用导航功能前，请先确保已连接卫星信号，并更新最新地图数据。
3. 音乐播放：- 操作说明：通过嘉际车机系统，您可以播放存储在U盘、手机或其他存储设备中的音乐文件。
在音乐界面上，您可以选择歌曲、调整音量、设置播放模式等。
- 注意事项：请勿在行驶中操作音乐播放，以免影响驾驶安全。
4. 通话功能：- 操作说明：通过嘉际车机系统的蓝牙功能，您可以将手机与车机系统连接，实现免提通话。
在通话界面上，您可以通过系统的麦克风和扬声器进行通话。
- 注意事项：在进行通话前，请确保手机与车机的蓝牙连接已成功建立，并注意遵守交通规则，确保安全驾驶。
5. 互联网连接：- 操作说明：嘉际车机系统支持WIFI和移动数据网络的连接，您可以通过系统设置中的网络选项连接互联网，浏览网页、下载应用等。
- 注意事项：请在停放车辆或特定场合下使用互联网，避免在行驶中分散注意力，影响驾驶安全。
三、常见问题与解决方案在使用嘉际车机系统过程中，可能会遇到一些常见问题。
下面是一些常见问题的解决方案供您参考：1. 问题：无法开机。
解决方案：检查车辆电源是否连接正常，是否有电。
2. 问题：无法连接蓝牙。
269103T360-269、103指示灯状态定义备注：正常情况下，主机指示灯应该是以上表格蓝色字体状态二.269、103主机配LCD调度屏调试设置方式如下终端不上线可以使用调度屏来调试设备上线。
操作步骤：菜单——编写新信息，选择发送到调度中心。
或者菜单——阅读信息——已存信息里挑选相应指令，指令内容如下：1.通讯参数查看（查看主机默认设置的IP地址和端口号及本机序列号是多少）*269#C2.设置中心ip和端口：(在默认IP地址错误情况下使用)*269#1,119.147.023.108,7777,0其中119.147.023.108为中心服务器ip，如果设备是C网，请将ip设置为119.147.23.108 （切勿给不足3位的补零，否则设备不会上线）7777 为中心服务器接收数据端口0为udp传输模式,3.恢复出厂设置（主机重新设置IP或者主机上线不稳定时使用）*269#F4.设置终端序列号：(在序列号与主机贴纸上不符合时使用)*269#2,29812886其中29812886为终端序列号，根据主机上贴纸实际序列号设置，5.设置GPRS上网参数APN、用户名、密码（在GPRS上网参数错误时使用）*269#3,CMNET,GPRS,GPRS,(移动GSM网络主机设置这个)*269#3,CMNET,CARD,CARD, CDMA型主机设置这个注意最后有一个逗号，不要漏了6.查看主机软件版本（核对主机版本是否正确时使用）*269#V7.查看运营参数（核对主机是否设置错了定时回传间隔时使用）*269#R显示如下："w X t X,sp X,stp X,dr X,idl X,st X,cs X,alr X,oc X,ms X"w t ：w后面表示定位监控设置（1定时，2定距，其他关闭），t后面表示间隔值sp,表示超速设置阀值（单位参考协议定义，下同！）stp 表示停车超时阀值,dr 表示疲劳驾驶设置阀值,idl 表示怠速阀值,st 同协议定义st状态位,cs 同协议定义st1-st4， 4字节车辆状态定义,alr 同协议定义82报警状态3字节,oc 断油电状态为，1为断油电，0为正常状态,ms 程序状态机状态位（0开始，1模块初始化，2检查信号，4检查注册，8表示正在gprs连接，10表示正在udp连接，20正在连接中心或连接中心正常处于待机状态，40表示gprs断开，80表示呼叫状态）"8.设置自动接听（主机有接通话手柄等需要自动接听时使用此设置）*269#A,10 其中10为多少秒后自动接听，0表示关闭自动接听功能9.设置呼叫限制（主机有接通话手柄等需要通话限制时使用此设置）*269#T,XX取值1-4，定义0x01：禁止拨打电话；0x02：禁止接听电话；0x03：禁止拨打和接听；0x04：允许拨打和接听10.269终端外设串口一拖四设置（主机有接多路摄像头需要拍照时使用此设置）*269#S,X0没有接摄像头非0 启用摄像头，其中单路设置为16 （既*269#S,16 单个是指没有接一拖四适配器，单独只接了1个摄像头）如果接了一拖四适配器，它上面有4个接口最多可以接4路摄像头，第一路的设置值为1，第二路为2，第三路为4，第四路为8。
车载导航D V D常见故障及检测维修方法Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT团队介绍：我们的团队共有几名研发级维修工程师，十年以上车载导航开发设计经验，具有芯片级精修技术手段。
测试设备、维修工具、常用配件应有尽有。
我本人精通车载导航硬件，支持无任何图纸资料的主板模式维修，且能反推电路本店维修各种品牌DVD导航及杂牌无牌机(天派、索菱、凯振、金像王、索雳、卡仕达、索行、科骏达、路畅、图音、路特仕、华阳、飞韵、恒晨、索金凡达、爱博仕等）具体维修内容：不开机、花屏、白屏、黑屏、进水、蓝牙连不上、导航进不去、进入导航黑屏、不读USB、不识别SD卡、不读碟、碟不进/出仓、无声音、功放7388升级到7850、导航不能定位、不接收GPS卫星信号、无倒车后视、无收音功能，显示屏损坏、触摸屏破、无触摸、触摸不灵敏、按键失灵、开关坏、USB接口坏、SD卡槽损坏……具体方法如下：1直观法原理直观法是通过人之眼睛或其它感觉器官去发现故障、排除故障之一种检修方法。
应用直观法是最基本之检查故障之方法之一，实施过程应坚持先简单后复杂、先外面后里面之原则。
实际操作时，首先面临之是如何打开机壳之问题，其次是对拆开之电器内之各式各样之电子元器件之形状、名称、代表字母、电路符号和功能都能一一对上号。
即能准确地识别电子元器件。
作为直观法主要有两个方面之检查内容：其一是对实物之观察；其二是对图像之观察。
前者适合于各种检修场合，后者主要用于有图像之视频设备，如电视机等。
直观法检修时，主要分成以下三个步骤：（1）打开机壳之前之检查：观察电器之外表，看有没有碰伤痕迹，机器上之按键、插口、电器设备之连线有元损坏等。
（2）打开机壳后之检查：观察线路板及机内各种装置，看保险丝是否熔断；元器件有没有相碰、断线；电阻有没有烧焦、变色；电解电容器有没有漏液、裂胀及变形；印刷电路板上之铜箔和焊点是否良好，有没有已被他人修整、焊接之痕迹等，在机内观察时，可用手拨动一些元器件、零部件，以便直观法充分检查。
车载终端常见问题解答
问：安装车载终端需要那些工具？
答：需要的工具有：
1、万用表：是用来检测电源的正负，及查找状态电平工作状况。
2、十字镙丝刀：用来固定GPS车载终端。
3、电钻：用来打孔固定GPS车载终的设备。
4、剪线钳：用来栽剪多余的线头。
5、线束：用来捆绑安装完后的电源线，使走线美观。
6、胶布：在防止接电的地方短路。
7、双面胶：用来固定GPS和CDMA天线。
问：GPS/CDMA天线应如何正确放置？
答：GPS天线需平衡放置，背对着天空，上方应可正常照射定位卫星，建议固定于驾驶室车顶，且天线底部与车体绝缘。
CDMA天线可置于能接受CDMA信号的任意位置，但天线底部需与车体作好绝缘。
问：取电源应有那些注意事项？
答：取电源应确保电源电压足够纯净，即受车内其它用电器干扰小，否则易影响终端工作甚至将终端烧毁。
确保取电负极与车体同电位，尤其是由2个12v电瓶串联供电的大车型不可只接后极单个12v电瓶，否则易造成终端及车内其它用电设备烧毁。
问：终端固定需注意哪些？
答：终端需绝缘固定，即终端金属壳体不可接触车体金属部件。
终端选位需考虑到不可受潮及过渡暴晒等因素，建议固定于车内杂物盒或倒置于座位底部。
问：可否选用任意UIM卡在以CDMA 1X为信道的车载终端内使用？
答：不可以，由于GPS终端使用了目前先进的CDMA 1X通信方式，而目前只有中国联通开通CDMA 1X业务，故只可选购联通133（开通数据业务）、或者如意133等开通数据业务的UIM卡，相关信息请咨询中国联通10010服务热线。
问：可否选用任意GSM卡在以GPRS为信道的车载终端内使用？
答：不可以，由于GPS终端使用了目前成熟的GSM通信方式，而目前只使用中国移动开通的短信业务，相关信息请咨询中国移动1860服务热线。
问：怎么判定车载终端上电正常？
答：系统初始化时，绿灯亮三到四秒。
随后该灯变成红色且5秒钟闪烁一次，表示系统正常运行；红灯常亮表示已经上线；红灯一秒钟闪烁一次表示CDMA上线且GPS已经定位；红灯快速闪烁表示GPS已经定位但还没上线。
如果没有指示灯提示请检查电源线是否连接正常。
问：电源的正负极会不会接反？
答：不会，电源连接线是按电气标准来设计的，红色的为电源正极、黑色为负极。
电源配线方型插口的2、11号引脚，2脚为正极，下方11脚为负极，电源可为9～30V直流电压。
问：车载终端是否防水，是否防震？
答：不防水，防震。
问：车载终端的功耗有多大？
答：车载终端具备低功耗的功能；工作电流≤300mA, 静态电流≤160mA.
问：车载终端的正常工作环境？
答：正常工作环境：工作电压为9V－30V，工作温度：－10℃－＋60℃。
重要声明:
1、拆装车辆时要认真仔细，并对各种车型结构要了解，在无把握的情况下不可拆装，以免给客户造成损失。
2、对各种车型的电路要按规定方式科学查找，不可凭经验。
只查找与安装GPS终端有关的线路。
不可好奇。
严禁测试电脑线路和安全气囊线路。
因为
①有些高档带电脑的车型会因断火线造成电脑故障。
②刹车带助力的车型、方向盘带致助力的车型，若断点火线（ON），在设定防抢时它会在50秒左右灭火，这时的车速可达100公里/小时，熄火，车辆交替地没有刹车及转向，将给第三者造成重大伤害。
因此，建议断接启动马达线，而不断点火线。
尤其安装刹车带助力的车型、方向盘带助力的车型时，严禁断点火线。
