热电阻型号规格

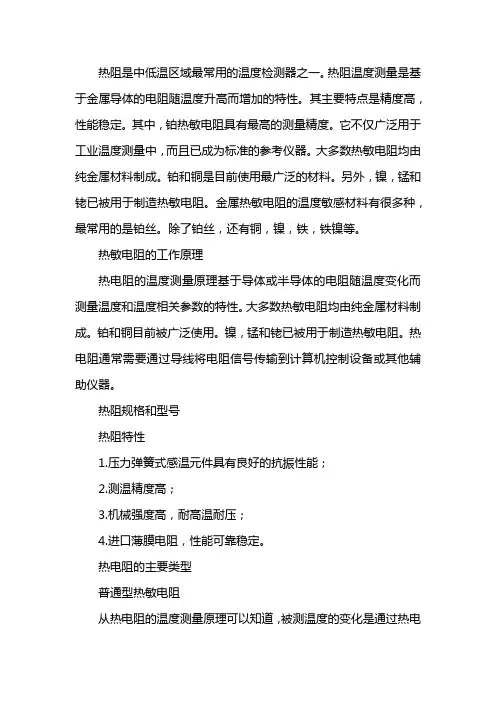

热阻是中低温区域最常用的温度检测器之一。

热阻温度测量是基于金属导体的电阻随温度升高而增加的特性。

其主要特点是精度高，性能稳定。

其中，铂热敏电阻具有最高的测量精度。

它不仅广泛用于工业温度测量中，而且已成为标准的参考仪器。

大多数热敏电阻均由纯金属材料制成。

铂和铜是目前使用最广泛的材料。

另外，镍，锰和铑已被用于制造热敏电阻。

金属热敏电阻的温度敏感材料有很多种，最常用的是铂丝。

除了铂丝，还有铜，镍，铁，铁镍等。

热敏电阻的工作原理热电阻的温度测量原理基于导体或半导体的电阻随温度变化而测量温度和温度相关参数的特性。

大多数热敏电阻均由纯金属材料制成。

铂和铜目前被广泛使用。

镍，锰和铑已被用于制造热敏电阻。

热电阻通常需要通过导线将电阻信号传输到计算机控制设备或其他辅助仪器。

热阻规格和型号热阻特性1.压力弹簧式感温元件具有良好的抗振性能；2.测温精度高；3.机械强度高，耐高温耐压；4.进口薄膜电阻，性能可靠稳定。

热电阻的主要类型普通型热敏电阻从热电阻的温度测量原理可以知道，被测温度的变化是通过热电阻的电阻值的变化直接测量的。

因此，热阻体的引线电阻的变化会影响温度测量。

热阻规格和型号铠装热阻铠装热电阻是由温度传感元件（电阻体），导线，绝缘材料和不锈钢套管组成的固体。

其外径通常为φ2-φ8mm，最小直径为φmm。

与普通的热敏电阻相比，具有以下优点：1.体积小，内部无气隙，热惯性测量滞后小；2，良好的机械性能，抗振性和抗冲击性；3.灵活，易于安装；4.使用寿命长。

端面热敏电阻末端热电阻温度传感元件由经过特殊处理的电阻丝材料制成，并靠近温度计的端面。

与一般的轴向热阻相比，它可以更准确，更快速地反映出被测端面的实际温度，适合于测量轴承衬套及其他零件的端面温度。

热阻规格和型号隔爆热敏电阻通过具有特殊结构的接线盒，由于火花或电弧的影响，壳体内部爆炸性气体混合物的爆炸受到限制，并且不会在生产现场引起爆炸。

防火热阻可用于测量bla-b3c区域的温度。

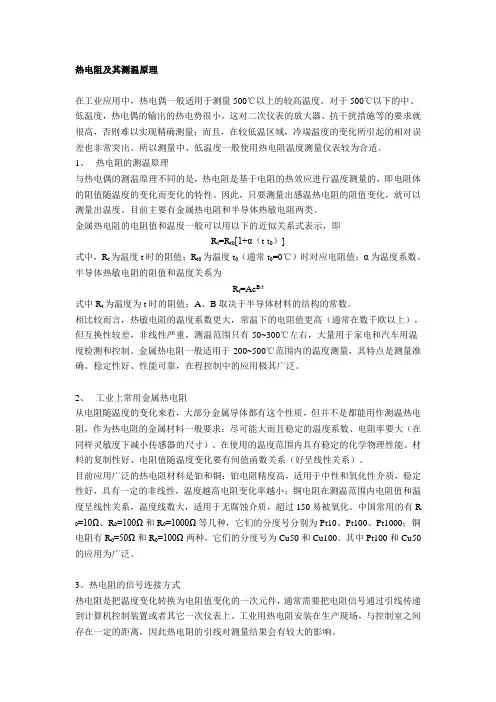

热电阻及其测温原理在工业应用中，热电偶一般适用于测量500℃以上的较高温度。

对于500℃以下的中、低温度，热电偶的输出的热电势很小，这对二次仪表的放大器、抗干扰措施等的要求就很高，否则难以实现精确测量；而且，在较低温区域，冷端温度的变化所引起的相对误差也非常突出。

所以测量中、低温度一般使用热电阻温度测量仪表较为合适。

1、热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。

因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。

目前主要有金属热电阻和半导体热敏电阻两类。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即R t=R t0[1+α（t-t0）]式中，R t为温度t时的阻值；R t0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。

半导体热敏电阻的阻值和温度关系为R t=Ae B/t式中R t为温度为t时的阻值；A、B取决于半导体材料的结构的常数。

相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。

金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。

2、工业上常用金属热电阻从电阻随温度的变化来看，大部分金属导体都有这个性质，但并不是都能用作测温热电阻，作为热电阻的金属材料一般要求：尽可能大而且稳定的温度系数、电阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系（好呈线性关系）。

目前应用广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。

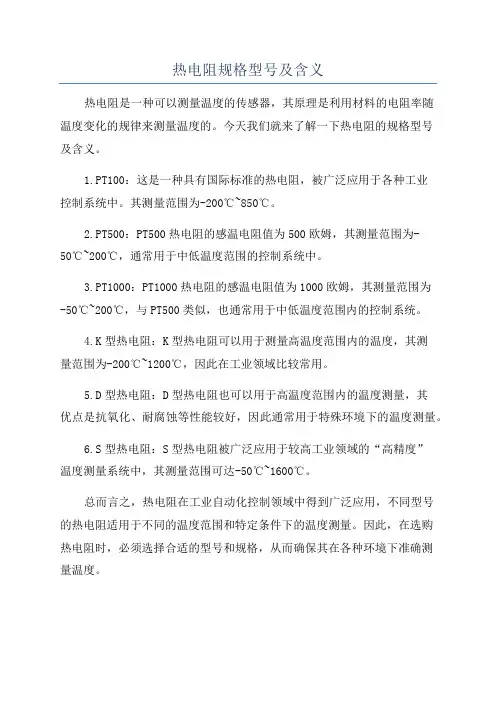

热电阻规格型号及含义
热电阻是一种可以测量温度的传感器，其原理是利用材料的电阻率随
温度变化的规律来测量温度的。

今天我们就来了解一下热电阻的规格型号
及含义。

1.PT100：这是一种具有国际标准的热电阻，被广泛应用于各种工业
控制系统中。

其测量范围为-200℃~850℃。

2.PT500：PT500热电阻的感温电阻值为500欧姆，其测量范围为-
50℃~200℃，通常用于中低温度范围的控制系统中。

3.PT1000：PT1000热电阻的感温电阻值为1000欧姆，其测量范围为
-50℃~200℃，与PT500类似，也通常用于中低温度范围内的控制系统。

4.K型热电阻：K型热电阻可以用于测量高温度范围内的温度，其测
量范围为-200℃~1200℃，因此在工业领域比较常用。

5.D型热电阻：D型热电阻也可以用于高温度范围内的温度测量，其
优点是抗氧化、耐腐蚀等性能较好，因此通常用于特殊环境下的温度测量。

6.S型热电阻：S型热电阻被广泛应用于较高工业领域的“高精度”
温度测量系统中，其测量范围可达-50℃~1600℃。

总而言之，热电阻在工业自动化控制领域中得到广泛应用，不同型号
的热电阻适用于不同的温度范围和特定条件下的温度测量。

因此，在选购
热电阻时，必须选择合适的型号和规格，从而确保其在各种环境下准确测
量温度。

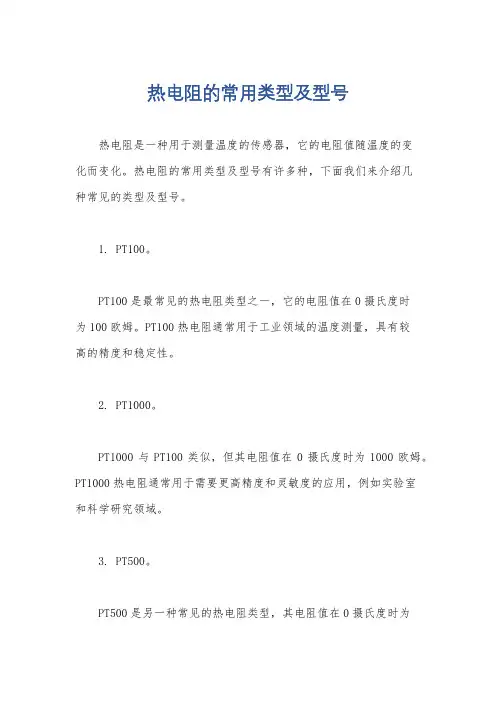

热电阻的常用类型及型号
热电阻是一种用于测量温度的传感器，它的电阻值随温度的变
化而变化。

热电阻的常用类型及型号有许多种，下面我们来介绍几
种常见的类型及型号。

1. PT100。

PT100是最常见的热电阻类型之一，它的电阻值在0摄氏度时
为100欧姆。

PT100热电阻通常用于工业领域的温度测量，具有较
高的精度和稳定性。

2. PT1000。

PT1000与PT100类似，但其电阻值在0摄氏度时为1000欧姆。

PT1000热电阻通常用于需要更高精度和灵敏度的应用，例如实验室
和科学研究领域。

3. PT500。

PT500是另一种常见的热电阻类型，其电阻值在0摄氏度时为
500欧姆。

PT500热电阻通常用于一些特定的工业应用，例如汽车和航空领域。

4. NTC热电阻。

NTC热电阻是一种负温度系数热敏电阻，其电阻值随温度的升高而下降。

NTC热电阻通常用于一些特定的应用，例如温度补偿和控制系统。

5. 玻璃包封热电阻。

玻璃包封热电阻是一种封装在玻璃管中的热电阻，具有良好的耐腐蚀性和稳定性，常用于化工和食品行业的温度测量。

总的来说，热电阻的类型及型号多种多样，选择合适的热电阻取决于具体的应用场景和要求。

在选择热电阻时，需要考虑温度范围、精度要求、环境条件等因素，以确保测量结果的准确性和可靠性。

热电阻型号1. 简介热电阻（RTD）是一种常用的温度传感器，它根据电阻与温度之间的关系来测量温度。

每个热电阻都有一个特定的型号，以标识其特征和规格。

本文档将介绍一些常见的热电阻型号及其特点。

2. 型号列表以下是一些常见的热电阻型号：2.1 PT100•温度范围：-200°C 至 600°C•电阻值：100Ω ± 0.06Ω•线性度：±0.15°C•响应时间：2秒•应用：航空航天、冶金、化工等领域2.2 PT1000•温度范围：-200°C 至 600°C•电阻值：1000Ω ± 0.6Ω•线性度：±0.15°C•响应时间：2秒•应用：食品加工、医药、电力等领域2.3 PT500•温度范围：-200°C 至 600°C•电阻值：500Ω ± 0.3Ω•线性度：±0.2°C•响应时间：2秒•应用：生物科学、实验室等领域2.4 PT10000•温度范围：-200°C 至 600°C•电阻值：10000Ω ± 6Ω•线性度：±0.05°C•响应时间：2秒•应用：核能、船舶等领域3. 特点比较不同的热电阻型号在温度范围、电阻值、线性度和响应时间等方面存在一些差异。

下表列出了这些热电阻型号的主要特点比较：型号温度范围电阻值线性度响应时间应用领域PT100-200°C~600°C 100Ω±0.15°C2秒航空航天、冶金、化工等PT1000-200°C~600°C 1000Ω±0.15°C2秒食品加工、医药、电力等PT500-200°C~600°C 500Ω±0.2°C2秒生物科学、实验室等PT10000-200°C~600°C 10000Ω±0.05°C2秒核能、船舶等4. 选型建议选择适合的热电阻型号时，需要考虑应用的温度范围、要求的测量精度以及预算等因素。

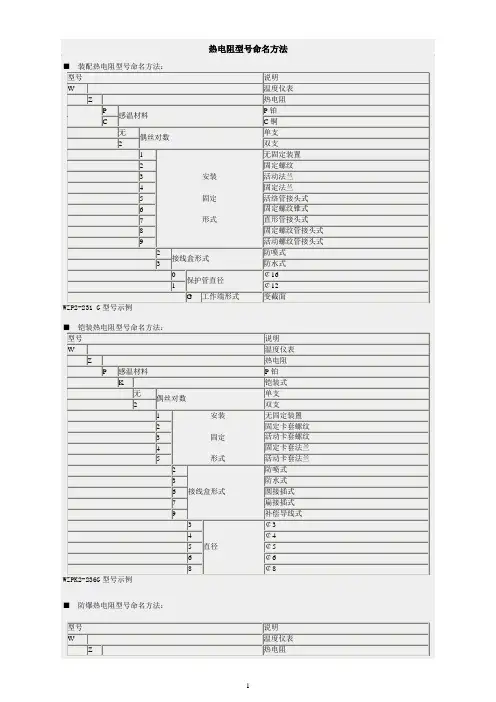

热电阻型号命名方法
■ 装配热电阻型号命名方法： 型号 W Z P 感温材料 C 无 偶丝对数 2 1 2 3 安装 4 5 固定 6 形式 7 8 9 2 接线盒形式 3 0 保护管直径 1 G 工作端形式 WZP2-231 G 型号示例 ■ 铠装热电阻型号命名方法： 型号 W Z P 感温材料 K 无 偶丝对数 2 1 安装 2 3 固定 4 形式 5 2 3 6 接线盒形式 7 9 3 4 5 直径 6 8 WZPK2-236G 型号示例 ■ 防爆热电阻型号命名方法： 说明 温度仪表 热电阻 说明 温度仪表 热电阻 P铂 C铜 单支 双支 无固定装置 固定螺纹 活动法兰 固定法兰 活络管接头式 固定螺纹锥式 直形管接头式 固定螺纹管接头式 活动螺纹管接头式 防喷式 防水式 ￠16 ￠12 变截面
说明 温度仪表 热电阻 P铂 铠装式 单支 双支 无固定装置 固定卡套螺纹 活动卡套螺纹 固定卡套法兰 活动卡套法兰 防喷式 防水式 圆接插式 扁接插式 补偿导线式 ￠3 ￠4 ￠5 ￠6 ￠8
型号 W Z
1


P C
感温元件材料 无 2 偶丝对数 1 2 3 4 5 6 7 8 9 4 0 1 保护管直径 G 工作端形式
安装 固定 形式
P铂 C铜 单支 双支 无固定装置 固定螺纹 固定法兰 活动法兰 活络管接头式 固定螺纹锥式 直形管接头式 固定螺纹管接头式 活动螺纹管接头式 防爆式 ￠16 ￠12 变截面
WZP2-241 G 型号示例
2

















。

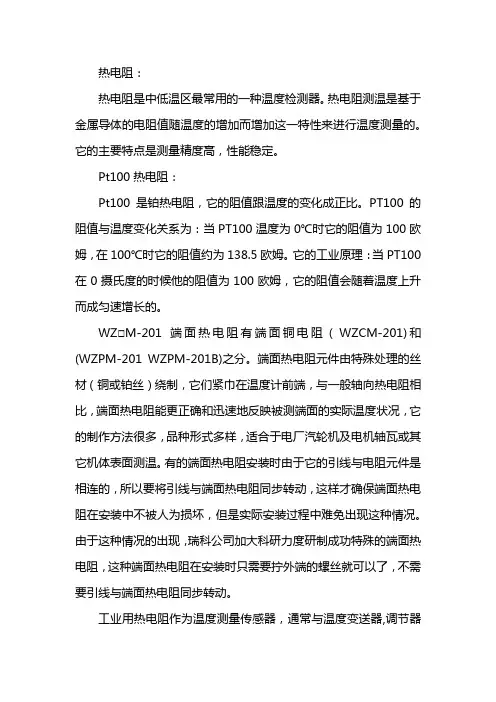

热电阻：热电阻是中低温区最常用的一种温度检测器。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

它的主要特点是测量精度高，性能稳定。

Pt100热电阻：Pt100是铂热电阻，它的阻值跟温度的变化成正比。

PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

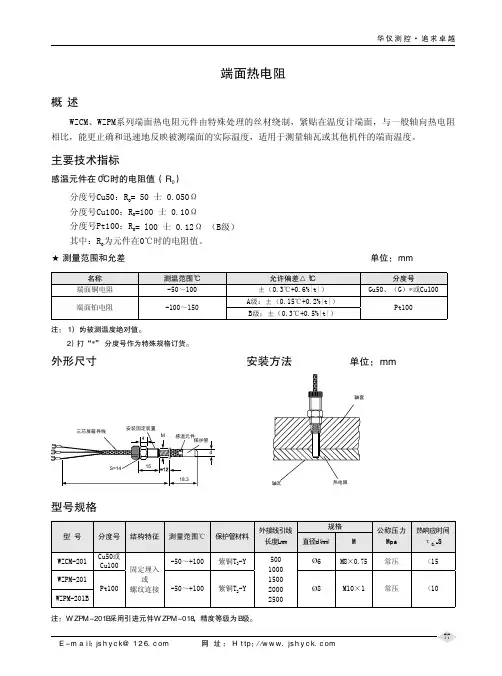

WZ□M-201端面热电阻有端面铜电阻（WZCM-201)和(WZPM-201 WZPM-201B)之分。

端面热电阻元件由特殊处理的丝材（铜或铂丝）绕制，它们紧巾在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度状况，它的制作方法很多，品种形式多样，适合于电厂汽轮机及电机轴瓦或其它机体表面测温。

有的端面热电阻安装时由于它的引线与电阻元件是相连的，所以要将引线与端面热电阻同步转动，这样才确保端面热电阻在安装中不被人为损坏，但是实际安装过程中难免出现这种情况。

由于这种情况的出现，瑞科公司加大科研力度研制成功特殊的端面热电阻，这种端面热电阻在安装时只需要拧外端的螺丝就可以了，不需要引线与端面热电阻同步转动。

工业用热电阻作为温度测量传感器，通常与温度变送器,调节器以及显示仪表等配套使用，组成过程控制系统，用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体，蒸汽和气体介质以及固体表面的温度·热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的·当被测介体中有温度剃度存在时，所测的温度是感温元件所在范围介质中的平均温度·。
