昨天发了关于PLC控制电路的多种原理接线图，私信听到一些建议，说希望展示一下实物接线图。
今天特意应大伙的建议做一轮关于星形-三角形降压启动的PLC控制接线图细节的操作过程，由于现场没有三线电，所以是没有通电的场景哦！三相异步电动机星形-三角形原理图：三相异步电动机星形-三角形IO表：采用星三角降压启动的优点是所需设备简单、成本低。
我们所需的物件有：三个交流接触器、中间继电器、空气开关、按钮、开关电源、发电机、导线以及PLC我们分为俩大部分来做接线的细节操作展示一、先接主电路第一步先将三根火线接入主交流接触器主触点，并且由主触点另外一端接入三相异步电动机其中一组线第二步将三根火线从主交流接触器接到三角形接触器，分别对应T1接到L1，T2接到L2，T3接到L3第三步电机接入到三角形接触器，再从三角形接触器接入到Y形接触器。
T1接到T1，T2接到T3，T3接到T2第四步Y形接触器的短接部分以上就是主电路的完整接线步骤二、接控制电路第一步分别给PLC和开关电源接入220伏交流电，开关电源接入空气开关第二步将24伏的直流电正极分别接入PLC的S/S和中间继电器的14号脚第三步将24伏的直流电负极分别接入PLC所需Y点的com端以及俩个按钮的常开触点第四步根据之前的IO表，三个中间继电器的13号脚分别接入Y0，Y1，Y2；接入启动按钮X0，停止按钮X1第五步将火线分别接入中间继电器其中一组常开触点，然后由常开触点另外一端分别接入交流接触器的线圈第六步线圈的另外一端接回零线。
以上，关于星形-三角形降压启动的PLC 控制接线操作就完成了。
附上一部分简短的程序图：。
三相异步电机星三角降压启动原理三相异步电机是工业中常用的一种电动机，它具有结构简单、可靠性高、维护方便等优点，广泛应用于各个领域。
在启动三相异步电机时，为了避免电机启动时的过大电流冲击，常使用星三角降压启动方式。
星三角降压启动是一种常见的电动机起动方法，通过降低电源电压来减少电机启动时的电流冲击，保护电动机和电网设备。
其原理是将三相异步电机的绕组连接方式从星型切换到三角形，从而降低电机的起动电流，然后再切换回星型连接，使电机正常运行。
具体来说，星三角降压启动包括两个阶段：降压启动阶段和正常运行阶段。
在降压启动阶段，电机的绕组以星型连接，即将电源的三相电压分别接到电机的三个绕组端子上，此时电压是较低的，可以减小电机的起动电流。
这是因为在星型连接下，电机的线电流只有相电压的1/√3倍，从而使得电机的起动电流减小到了原来的1/√3倍。
接下来是正常运行阶段，电机的绕组切换到三角形连接，即将电源的三相电压分别接到电机的三个绕组端子上。
此时电压恢复到额定电压，电机可以正常运行。
需要注意的是，在切换连接方式时，应注意避免断开电源或者造成短路，这可能会对电机和电网设备造成损坏。
因此，在实际应用中，通常会采用专门的星三角切换装置，通过控制器控制切换过程，确保切换的安全可靠。
星三角降压启动方式在很大程度上减小了电机启动时的电流冲击，保护了电机和电网设备。
但是，由于在启动过程中电机的转矩较小，因此星三角降压启动主要适用于无负载或者轻载启动的场合。
对于重载启动，可能需要采用其他启动方式。
星三角降压启动是一种常用的电动机启动方法，通过降低电源电压来减小电机启动时的电流冲击，保护电机和电网设备。
在实际应用中，需要注意切换连接方式的安全可靠，以及启动方式的适用范围。
《电气控制与PLC应用》课程设计说明书设计题目：三相异步电动机Y—△换接起动控制设计专业及班级:XXX指导教师：XXX学生姓名:XXX学号：XXXX设计时间：XXXXXXXX目录一、设计题目 (1)二、控制要求 (1)三、设计内容 (1)1、设计原理 (1)2、I/O配置接线图 (2)3、工作过程 (3)4、程序设计梯形图 (3)5、程序设计指令图 (4)6、元件介绍 (4)总结 (8)参考文献 (9)一、设计题目利用三菱可编程控制器实现三相异步电动机Y—△降压起动的控制设计。
二、控制要求接触器1KM~3KM的作用分别是控制电源、Y形起动、△运行.①按下起动按钮SB2后，电动机M先作Y起动，10s钟后自动转换为△运行。
②若任何情况下外部按下停止按钮SB1或热继电器FR动作时，都会导致电动机停止.三、设计内容1、设计原理容量较大的电动机.通常采用降压启动方式。
降压启动的方式很多，有星三角启动，自耦降压启动，串联电抗器降压启动，延边三角形启动等。
本文介绍电动机的星三角（Y一△)启动方式。
所谓Y一△启动，是指启动时电动机绕组接成星形，启动结束进入运行状态后，电动机绕组接成三角形。
在启动时。
电机定子绕组因是星形接法，所以每相绕组所受的电压降低到运行电压的57.7％，启动电流为直接启动时的1／3，启动转矩也同时减小到直接启动的1／3.所以这种启动方式只能工作在空载或轻载启动的场合。
电动机Y－△启动的电路图,U1－U2、V2－V2、Wl－W2是电动机M的三相绕组.如果将U2、V2和W2在接线盒内短接则电动机被接成星形；如果将U1和W2、V1和U2、W1和V2分别短接，则电动机被接成三角形.实现电动机的Y－△启动控制电路见图1.图1 2、I/O配置接线图图2 I/O配置接线图表1 I/O配置表2 硬件配置表3、工作过程按下启动按钮SB1，接触器KM3线圈得电,KM3的主触点闭合，KM3辅助触点(常开）闭合,接触器KM1和时间继电器的线圈得电，KM1主触点闭合,将电动机的三相绕组接成星形,电动机进入星形启动状态；KM1的辅助触点KM1－1闭合，使电路维持在启动状态。
星三角降压启动控制原理星三角降压启动控制是现代电气领域中常用的一种方法。
在很多应用场合中，三相异步电动机被广泛应用，通常而言，这些电动机的方式是通过将三个线圈交错排列来达到运转的。
而我们要想让这种电动机在正常情况下启动，需要让其单独运行一阶段，然后再一步步逐渐加速，最终升高至额定速度，星三角降压启动控制的作用则就在于此。
1. 原理星三角降压启动控制的基本原理是：在电动机启动时，首先以星型连接三个线圈，然后将这三个线圈交叉连接，最后将这三个线圈连接成三角形。
这一过程从概念上看很简单，而在实际应用中，需要通过控制系统来完成这一过程。
整个过程是通过对电路的控制来实现的，控制系统不仅要能够准确地识别出电动机的各个状态，还需要控制开关的时间。
2. 控制系统星三角降压启动控制的控制系统主要由电器元件和控制器组成。
电器元件包括断路器、接触器、继电器等，而控制器则是整个系统的核心部分，主要是负责各种数据处理和控制的电子模块。
3. 小结星三角降压启动控制是一种非常常用的电气控制方法，它可以有效地降低电动机启动过程中的电流冲击，照顾到了电机的设备，实现了安全性能上的提高。
在实际应用中，这种方法也能够为电气设备的运转提供稳定的支撑。
4. 实现过程星三角降压启动控制的实现过程包括三个步骤：连接电路、根据运行所需控制器将运行电路中的电器元件切换和按有序的序列切换，最后根据电动机的电气特性将线圈进行连接。
在星形连接时，电动机的三个线圈被以星型排列，每个线圈都连接到不同相的电源。
在这种情况下，电动机的电流和电压都很小，这使得电机容易启动并提高了它的生命周期。
在星形连接的状态下，电动机的电压和相位差都较小，因此电流也较小。
接下来，当应用需要提速时，我们通过控制器将运行电路中的电器元件按序列地切换，将电动机的三个线圈分别换成自己的并联状态。
在自己的并联状态下，电动机的电流和电压都会升高，以满足运行所需。
最终，在电动机运行到额定速度时，我们将电动机的三个线圈连接成三角形。

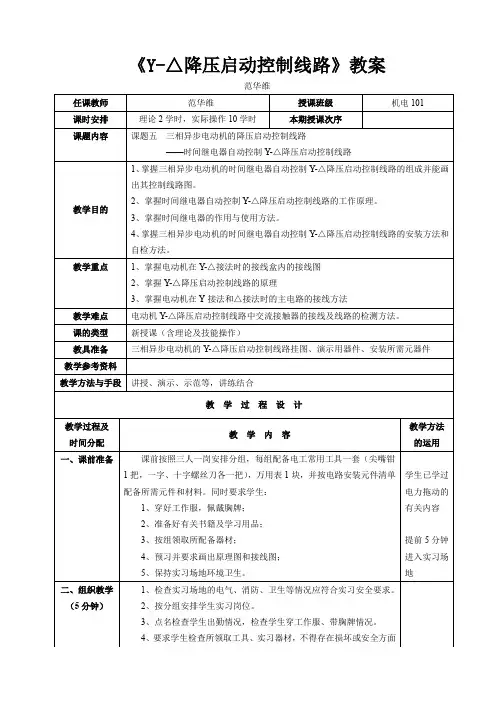

《Y-△降压启动控制线路》教案
范华维
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：
降压启动：先合上电源开关QF。
KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动
按下SB1。
三相异步电动机星三角降压启动控制线路原理嘿，朋友们！今天咱来唠唠三相异步电动机星三角降压启动控制线路原理。
这玩意儿啊，就像是一场精彩的电学魔术！你看哈，三相异步电动机就像是个大力士，力气大得很呢，但有时候它也得悠着点使力呀，不然可容易出问题。
这时候星三角降压启动就出马啦！想象一下，这电动机就像是一辆赛车，直接全油门冲出去，那可不行，得先慢慢启动，然后再加速。
星三角降压启动就是让电动机先以一种温和的方式启动，就像赛车慢慢驶出维修区一样。
在这个过程中，线路就像是给电动机指引方向的道路。
通过一些巧妙的开关和连线，让电动机先以星形连接启动，这时候电流小，对电网的冲击也小。
等它跑起来一点了，再切换成三角形连接，就像赛车挂上了高档，马力全开啦！这其中的开关啊，就像是交通信号灯，指挥着电流的走向。
它们得在合适的时机打开或关闭，不然可就乱套啦。
如果开关出错，那不就像交通信号灯乱闪，车都不知道该咋走了嘛！而且哦，这个原理可重要了。
要是没有它，电动机启动的时候可能会把电闸都给弄跳闸喽，那多麻烦呀！它让电动机能够平稳、安全地启动，就像我们走路得一步一步稳稳当当的。
咱再想想，要是没有这种降压启动的办法，那电动机一启动，家里的灯可能都得闪一闪，电器说不定还会出故障呢。
所以啊，这星三角降压启动控制线路原理，真的是电学世界里的大功臣呢！它就像是一个贴心的小助手，默默地为电动机服务，让它能好好工作，为我们的生活带来便利。
你说神奇不神奇？总之呢，三相异步电动机星三角降压启动控制线路原理真的很有意思，也很实用。
它让电动机这个大力士能够更好地发挥作用，同时又不会给我们带来麻烦。
大家可得好好了解了解它，说不定啥时候就能用上呢！这就是咱今天要讲的，大家觉得咋样？是不是挺有趣的呀！。
www�ele169�com | 79实验研究1 项目背景在应用型本科院校《电气控制与PLC》这门课是电气工程自动化类、机械工程自动化、工业控制类等工科专业的一门比较重要的专业必修课，这门课程的实践教学更侧重培养学生的逻辑思考和动手操作能力；以三相异步电动机星三角降压启动实验项目为例，学生需要掌握继电器接触器控制和PLC 控制两种控制方式以及二者的区别和联系。
2 项目内容■2.1 三相异步电动机减压启动大功率的电动机采用全压启动时会产生过大的启动电流，电网电压波动比较大，影响电网内其它负载用电设备的正常运行，通常三相鼠笼型异步电机的启动电流是运行电流的4-7倍，而电网对电压要求一般是正负10%，为了使电动机启动电流不对电网电压形成过大的冲击，需要对这些大功率电动机进行减压启动。
根据减压措施的不同，工业上常用的减压启动方法有星三角降压启动、定子串电阻减压启动、自耦变压器减压启动以及延边三角形减压启动等。
■2.2 星形连接和三角形连接星三角降压启动的电动机三相定子绕组共有六个外接端子：A-X、B-Y、C-Z （以额定电压为380V 的三相鼠笼型异步电动机为例）。
星形启动：X-Y-Z 相连，A、B、C 三个端子接三相交流电压380V，此时每相绕组电压为220V，较直接启动时每相绕组电压380V 相比，启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
三角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，交流接触器开关把六个接线端子转换成三角形连接并再次接到380V 电源时，每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
■2.3 星三角降压启动的条件首先电动机满足380V/Δ接线条件，正常运行时定子绕组接线方式是三角形联结的电动机才能采用星三角降压启动方法。
电动机定子绕组接成星形接法起动时，起动电流是三角形接法直接起动时的1/3，起动电流降低了，起动转矩也降为三角形接法直接起动时的1/3，所以星三角降压启动适用于空载或者轻载起动的场合。
课程：西门子S7-200PLC定时器、计数器的应用课题：三相异步电动机Y-△降压启动控制线路2、断开延时定时器（TOF）输入端（IN）接通时，定时器位立即为“1”，并把当前值设为0。
输入端（IN）断开时，定时器开始计时，当断开延时定时器（TOF）的计时当前值等于设定时间时，定时器位断开为“0”，并且停止计时。
TOF指令必须用负跳变（由on到off）的输入信号启动计时。
3、有记忆功能的接通延时型定时器（TONR）输入端（IN）接通时，接通有记忆接通延时定时器（TONR），并开始计时，当定时器（TONR）的当前值等于或大于设定值时，该定时器位被置位为“1”。
定时器（TONR）累计值达到设定值后，定时器（TONR）继续计时，一直计到最大值32767。
查阅STEP7-MicroWin软件中有关TOF指令的内容。
查阅STEP7-MicroWin软件中有关TONR指令的内容。
结合STEP7-MicroWin软件的帮助文件，讲解TOF定时器的特点。
结合STEP7-MicroWin软件的帮助文件，讲解TONR定时器的特点。
写出TOF指令的主要特点。
写出TONR指令的主要特点。
输入端（IN）断开时，定时器（TONR）的当前值保持不变，定时器位不变。
输入端（IN）再次接通，定时器当前值从原保持值开始再往上累计时间，继续计时。
可以用定时器（TONR）累计多次输入信号的接通时间。
上电周期或首次扫描时，定时器（TONR）的定时器位为“0”，当前值保持，可利用复位指令（R）清除定时器（TONR）的当前值。
4、应用定时器的注意事项1）不能把一个定时器号同时用作断开延时定时器（TOF）和接通延时定时器（TON）（相当于同一定时器号既用作模拟断电延时型的物理时间继电器功能，又用作模拟通电延时型的物理时间继电器功能）。
2）使用复位（R）指令对定时器复位后，定时器位为“0”，定时器当前值为0。
3）有记忆接通延时定时器（TONR）只能通过复位指仿照教师演示的简单应用程序，自行编程调试，理解三种定时器的工作原理和特点。
