沥青与矿料的粘附性试验记录表

SBS改性沥青AC-13施工指导意见沥青路面上面层AC-13C（SBS改性沥青）施工指导意见根据交通部标准JTG F40 2004《公路沥青路面施工技术规范》规定，结合我省已建高速公路和国省干线公路的施工经验和研究成果，对沥青路面上面层AC-13C（SBS改性沥青）施工提出如下指导意见。

沥青混合料矿料级配应符合表一的规定。

沥青路面上面层用AC-13C沥青混凝土矿料级配通过率（%）范围表一层次类型方筛孔尺寸（mm）上面层AC-13C16.0 100 13.2 90～100 9.5 68～85 4.75 38～68 2.36 24～50 1.18 15～38 0.6 10～28 0.3 7～200.15 5～150.075 4～8一、材料要求1、沥青沥青路面上面层采用SBS改性沥青，其技术要求见表二。

沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，并留样备检。

检测频率：施工单位每车检验一次，监理组每五车抽检一次。

2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。

应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。

集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每1000T检验一次。

粗集料技术要求见表三。

3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。

对进场细集料每500T检验一次。

细集料规格见表四。

4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。

矿粉必须干燥、清洁，矿粉质量技术要求见表五，每50T检验一次。

拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。

SBS改性沥青技术要求表二检验项目技术要求针入度（25℃，100g，5s）(0.1mm) 50—80 针入度指数PI -0.2~+1.0 延度(5cm/mim,5℃)（cm）不小于30 软化点(TR&B）（℃）不小于60 动力粘度（60℃）( Pa.S) 不小于800 运动粘度（135℃）( Pa.S) 不大于 3闪点（℃）不小于230 溶解度（%）不小于99 离析，软化点差（℃）不大于 2.5 弹性恢复（25℃）（%）不小于70RTFOT 试验后质量损失（%）不大于0.6 针入度比（25℃）（%）不小于65 延度(5cm/mim,5℃)（cm）不小于20SHRP性能等级PG70－22 沥青路面上面层用粗集料质量技术要求表三检验项目技术要求石料压碎值不大于（%）24洛杉矶磨耗损失不大于（%）28视密度不小于（t /m3） 2.60吸水率不大于（%） 2.0注：（1）有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%；沥青路面上面层用细集料规格表四规格公称粒径(mm)通过下列方筛孔(mm)的质量百分率（%）4.75 2.36 1.18 0.6 0.3 0.15 0.075S16 0－3 100 80～100 50～80 25～60 8～45 0～25 0～15 注:（1）视密度不小于2.6 g/cm3;（2）砂当量不得小于60%（宜控制在70%以上）,亚甲蓝值不大于25g/kg；（3）小于0.075mm质量百分率宜不大于12.5%；（4）棱角性不小于30s。

公路工程施工资料目录
表格目录
序号
表 格 名 称
表号
第一章 说明
第二章 测量用表
1、填表说明
2、测量用表
导线点测量报表
C－001
施工增加导线点测量报表
C－002
水准点测量报表
C－003
施工增加水准点测量报表
C－004
附合导线测量计算表
C－005
施工放样测量报表
C－006
施工放线测量记录表
C－007
水准测量记录表
S－185
第四章 公路工程监理用表
一、监理通用表
1、填表说明
2、监理通用表
合同段开工令
JK－001
监理指令
JK－002
通用函件
JK－003
索赔时间/金额审批表
JK－004
工程变更意向通知单
JK－005
工程变更令
JK－006
工程暂时停工指令
JK－007
复工指令
JK－008
工地会议纪要
JK－009
工程交工证书
石方路基质量检验表
ZJ－003
2.1.3软土路基处理
砂垫层质量检验表
ZJ－004
袋装砂井、塑料排水板质量检验表
ZJ－005
碎石桩（砂桩）质量检验表
ZJ－006
碎石桩施工记录表
ZJ－007
粉喷桩质量检验表
ZJ－008
粉喷桩施工记录表
ZJ－009
软土地基沉降量观测记录表
ZJ－010
软土地基位移观测记录表
路基边坡现场检查记录表
S－139
手工铺砂法测定路面构造深度试验记录表
S－140
混凝土钻芯取样试验记录表

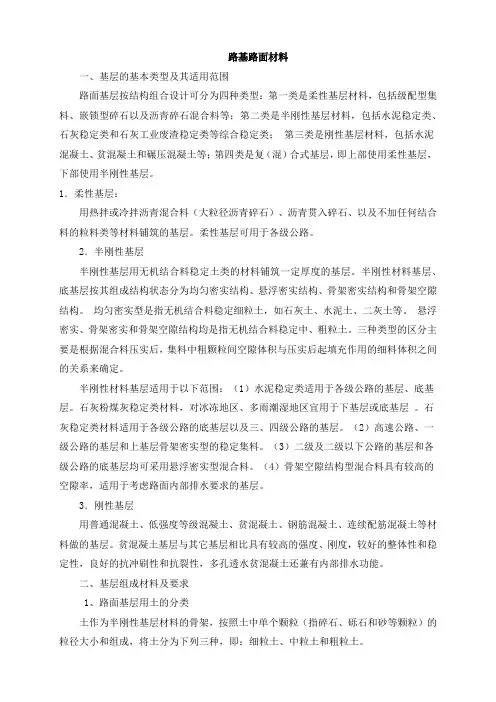

路基路面材料一、基层的基本类型及其适用范围路面基层按结构组合设计可分为四种类型：第一类是柔性基层材料，包括级配型集料、嵌锁型碎石以及沥青碎石混合料等；第二类是半刚性基层材料，包括水泥稳定类、石灰稳定类和石灰工业废渣稳定类等综合稳定类；第三类是刚性基层材料，包括水泥混凝土、贫混凝土和碾压混凝土等；第四类是复（混）合式基层，即上部使用柔性基层，下部使用半刚性基层。

1．柔性基层：用热拌或冷拌沥青混合料（大粒径沥青碎石）、沥青贯入碎石、以及不加任何结合料的粒料类等材料铺筑的基层。

柔性基层可用于各级公路。

2．半刚性基层半刚性基层用无机结合料稳定土类的材料铺筑一定厚度的基层。

半刚性材料基层、底基层按其组成结构状态分为均匀密实结构、悬浮密实结构、骨架密实结构和骨架空隙结构。

均匀密实型是指无机结合料稳定细粒土，如石灰土、水泥土、二灰土等。

悬浮密实、骨架密实和骨架空隙结构均是指无机结合料稳定中、粗粒土。

三种类型的区分主要是根据混合料压实后，集料中粗颗粒间空隙体积与压实后起填充作用的细料体积之间的关系来确定。

半刚性材料基层适用于以下范围：（1）水泥稳定类适用于各级公路的基层、底基层。

石灰粉煤灰稳定类材料，对冰冻地区、多雨潮湿地区宜用于下基层或底基层。

石灰稳定类材料适用于各级公路的底基层以及三、四级公路的基层。

（2）高速公路、一级公路的基层和上基层骨架密实型的稳定集料。

（3）二级及二级以下公路的基层和各级公路的底基层均可采用悬浮密实型混合料。

（4）骨架空隙结构型混合料具有较高的空隙率，适用于考虑路面内部排水要求的基层。

3．刚性基层用普通混凝土、低强度等级混凝土、贫混凝土、钢筋混凝土、连续配筋混凝土等材料做的基层。

贫混凝土基层与其它基层相比具有较高的强度、刚度，较好的整体性和稳定性，良好的抗冲刷性和抗裂性，多孔透水贫混凝土还兼有内部排水功能。

二、基层组成材料及要求1、路面基层用土的分类土作为半刚性基层材料的骨架，按照土中单个颗粒（指碎石、砾石和砂等颗粒）的粒径大小和组成，将土分为下列三种，即：细粒土、中粒土和粗粒土。

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
