重庆龙湖 春森彼岸一期工程结构总图设计唐兰云(重庆市设计院,重庆400015)摘 要! 工程地处山城重庆嘉陵江边,占地面积大,地形地貌复杂,结构总图设计在建筑边坡支护的方案选择、边坡支护设计、地下洞室的治理、建筑吊层处理等多方面均存在一定的难度,通过综合考虑多方面的因素后,采用了分段多种支护形式的边坡支护,特殊的地下室洞室及建筑吊层处理方式等措施,保证了工程的安全,经济,可靠。
工程实践表明,在复杂的地质地貌环境下此设计具有一定的实用性,对类似边坡工程的设计有一定的参考价值。
关键词! 边坡支护; 地下洞室; 锚杆挡墙; 建筑吊层 中图分类号! TU 476+.4文献标识码! B1 工程概况龙湖 春森彼岸一期工程建筑面积约18∀104m 2,占地面积约3 5∀104m 2。
场地地处江北水厂南西侧,位于江北织布厂厂区及职工住宅区。
场地南侧紧靠江北滨江路,交通图1 结构总平面布置[收稿日期]2009-07-02[作者简介]唐兰云(1964~),女,四川岳池人,学士,国家一级注册结构工程师,高级工程师,从事结构设计工作。
方便,地形地貌复杂。
一期工程由三幢高层住宅(33层)、四幢板楼住宅(9+1层或11+1层)以及地下车库组成,建筑结构总图见图1。
现工程已施工完毕,交付使用,并获重庆市#三峡杯∃优质结构工程奖。
岩土工程与地下工程本工程环境挡墙按6度抗震设防,设计使用年限为50年。
根据地勘资料,岩质边坡类别为%类,安全等级为一级。
2 工程地质及水文地质条件2 1 地形地貌根据重庆川东南地质工程勘察院提供的工程勘察报告,拟建场地位于嘉陵江北岸,场地属于岸边斜坡地貌,场地南侧为江北滨江路,路面高程191 79~192 27m,江北滨江路与场地之间的砂岩陡坎高约10~15m,场地内最高点高程为249 26m,最低点高程为198 23m,相对高差51 03m。
地形坡度在20%~30%之间。
2 2 地质构造拟建场区位于龙王洞背斜(两路口背斜)轴部稍偏西翼,岩层呈单斜产出,倾向220&,倾角10&。

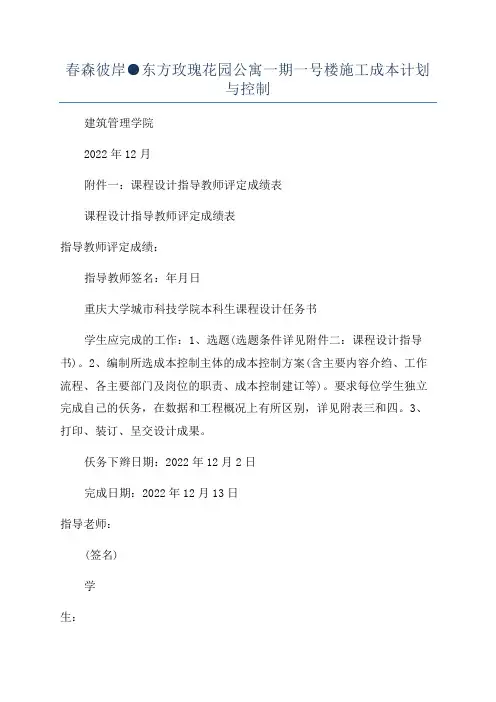

春森彼岸●东方玫瑰花园公寓一期一号楼施工成本计划与控制建筑管理学院2022年12月附件一：课程设计指导教师评定成绩表课程设计指导教师评定成绩表指导教师评定成绩：指导教师签名：年月日重庆大学城市科技学院本科生课程设计任务书学生应完成的工作：1、选题(选题条件详见附件二：课程设计指导书)。
2、编制所选成本控制主体的成本控制方案(含主要内容介绉、工作流程、各主要部门及岗位的职责、成本控制建讧等)。
要求每位学生独立完成自己的仸务，在数据和工程概况上有所区别，详见附表三和四。
3、打印、装订、呈交设计成果。
仸务下辫日期：2022年12月2日完成日期：2022年12月13日指导老师：(签名)学生：一、工程概况建筑概述本公寓楼总建筑面积13050.62m²，平面形状呈矩形。
东西向平均长度约为63m，南北向平均长度约为45m，地下二层，面积为3382.24m²，地上七层，每层面积约为1700m²。
（2）建筑总高度37.1m，地下室层高为5.2m，首层层高为4.8m，2~6层层高为3.6m，顶层层高为3.9m。
（3）公寓楼工程地处市区，占地面积约2600m²，西边为罗城大道。
东边与南边被香蜜湖公园包围，北面与佳丽大厦相邻，西侧大门为工地入口，北侧大门为工地出口。
（4）（5）（二）（1）本工程采用《重庆市建筑工程计价定额》（2022）材料价格使用现行市场价，并按实调差。
工程结构情况抗震设防裂度7度，安全等级为2级，耐火等级为2级，结构设计使用年限为50年（2）本工程基础采用柱下独立和联合基础，上部结构采用钢筋混凝土现浇框架结构。
工程桩采用混凝土钻孔灌注桩，桩径600mm，共131根（另加3根试桩）。
（4）基础底板厚450mm，底板埋深约5.8，承台厚度1200~2580mm不等。
（5）（6）混凝土强度等级为C25,基础垫层为C10。
混凝土保护层：基础：40MM，深30MM，柱：30MM，板为20MM。
![[重庆]龙湖·春森彼岸四期工程T2-3栋外架方案](https://img.taocdn.com/s1/m/efee43d8700abb68a882fb14.png)
1.工程概述1.1.工程概况重庆龙湖·春森彼岸四期工程T2-3栋位于重庆市江北区北滨路陈家馆片区，总建筑面积约为45000平方米，层数为50层/吊5层，建筑总高度169.50米，剪力墙结构。
本工程住宅一般楼面荷载为 2.0KN/m2，阳台荷载为 2.5KN/m2,场地内基本风压为W0=0.44KN/m。
标准层层高为3米。
建筑物外形呈扇形，单元呈矩形。
外墙墙体主要采用200厚烧结空心砖，内墙主要采用200厚或100厚烧结多孔砖，外墙为涂料饰面。
1.2..设计依据1.2.1.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011。
1.2.2.《建筑施工计算手册》(第二版)1.2.3.《建筑施工安全检查标准》(JGJ59—2011)1.2.4.《建筑地基基础设计规范》(GB50007-2011)1.2.5.《建筑结构荷载规范》(GB50009-2012)1.2.6.《钢结构设计规范》(GB50017-2003)等编制。
2.材质要求2.1.钢管2.1.1.钢管材质要求钢管材质一般使用Q235A（3号）钢。
力学性能要符合《碳素结构钢》（GB/T700-2006）中Q235-AJ级钢的规定，每批钢管进场时，应有生产厂家的检验合格证，若对质量不明或有怀疑时，应将进场钢管进行机械性能试验。
承重杆件的钢材，还应满足抗拉强度、伸长率、屈服点、磷含量的要求。
2.1.2.钢管规格要求应采用外径48mm,壁厚3.0mm的焊接钢管，每根钢管的最大质量不应大于25.8Kg，外架立杆及大横杆采用黄色，剪刀撑及斜撑采用黄色与蓝色相间。
钢管上严禁打孔。
2.2.扣件用材要求扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件规范》（GB15831-2006）的规定。
扣件不应有裂纹、气孔，也不应有疏松、砂眼或其他影响使用性能的铸造缺陷。
扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要不小于5mm；扣件的活动部位应使其转动灵活，旋转扣两旋转面间隙要小于1mm。

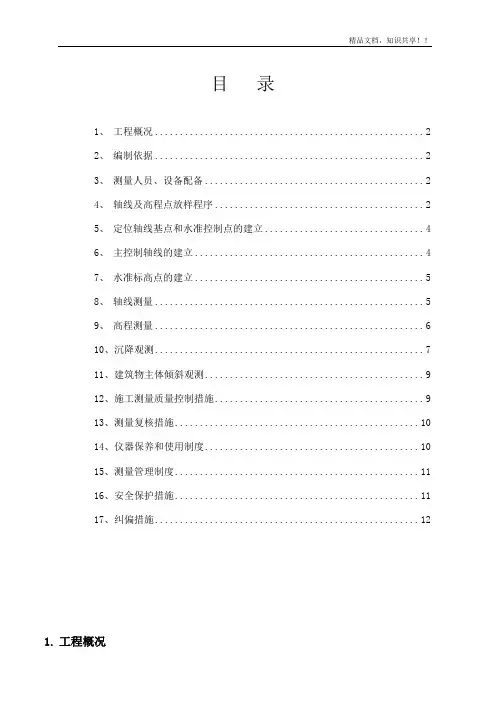

目录1、工程概况 (2)2、编制依据 (2)3、测量人员、设备配备 (2)4、轴线及高程点放样程序 (2)5、定位轴线基点和水准控制点的建立 (4)6、主控制轴线的建立 (4)7、水准标高点的建立 (5)8、轴线测量 (5)9、高程测量 (6)10、沉降观测 (7)11、建筑物主体倾斜观测 (9)12、施工测量质量控制措施 (9)13、测量复核措施 (10)14、仪器保养和使用制度 (10)15、测量管理制度 (11)16、安全保护措施 (11)17、纠偏措施 (12)1.工程概况龙湖•春森彼岸四期工程T2-6栋位于重庆市江北区北滨路陈家馆片区，T2-6栋建筑面积约1.4万平米，分为3个单元，框架剪力墙结构，层数为11+1层/吊6层（3单元吊3层），建筑物整体呈弧形，单元呈矩形；商业及车库建筑面积约为2.6万平米，地下车库共5层，框架结构，标准层层高3.6米。
