毛石挡土墙监理实施细则毛石挡土墙是一种常见的挡土结构，由多层毛石砌筑而成。
由于其美观、环保，且具有一定的抗冲刷和抗滑坡能力，因此被广泛应用于挡土墙的建设中。
为确保毛石挡土墙的施工质量，监理是不可或缺的一环。
下面，我将为大家介绍一份毛石挡土墙监理的实施细则，供参考。
一、前期准备1.监理单位应与施工单位及设计单位进行沟通，了解设计要求和相关图纸资料，明确毛石挡土墙的施工要求。
2.监理单位应检查施工单位所提交的施工方案、施工组织设计等文件，确保符合设计要求，并提出意见。
二、施工过程监理1.监理单位应进行现场勘测，检查施工现场是否符合设计要求，包括施工地质条件、土方开挖等情况。
2.对施工单位的施工人员进行资质审查，确认其具备相关的从业资质和技术能力。
3.检查挡土墙的基础处理，包括基底的夯实程度、基坑排水和防止渗漏等措施。
4.在每一层毛石砌体施工前，监理单位应进行检查，确保每一层的石材选择合格、石块排列整齐，石缝填充完整。
5.检查砌体施工时的墙体垂直度、水平度和平整度，确保墙体平整、无裂缝，并与设计要求进行对比。
6.监理单位应对挡土墙的排水设施、抗渗设施进行检测，确保排水畅通，防止水分渗入墙体。
7.在施工过程中，监理单位应对土方开挖、砌筑过程中的质量进行抽查，同时检查施工现场是否符合安全生产要求。
三、竣工验收1.监理单位应与施工单位一同对施工现场进行清理，并核对施工单位提交的竣工资料是否齐全，包括施工记录、材料购置单等。
2.对毛石挡土墙的竣工状况进行检查，包括砌体表面无缺损、砂浆填充均匀、收口处整齐等。
3.根据设计要求，对挡土墙的抗滑坡和抗冲刷能力进行测试，检验其是否符合设计要求。
4.如果发现施工存在违规、质量问题，监理单位应提出整改意见，并要求施工单位进行整改。
以上为毛石挡土墙监理实施细则的部分内容，通过监理的有效实施，可以确保挡土墙的施工质量符合设计要求，并保证工程的安全性和可靠性。
在施工过程中，监理单位应密切配合施工单位，及时发现和解决问题，确保工程顺利进行。

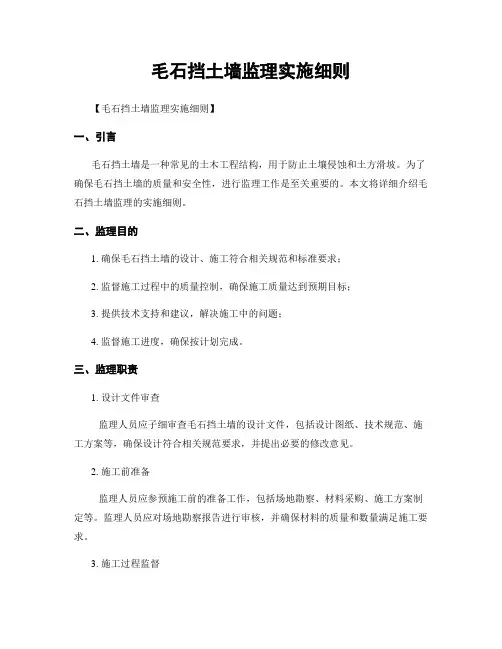

毛石挡土墙监理实施细则【毛石挡土墙监理实施细则】一、引言毛石挡土墙是一种常见的土木工程结构，用于防止土壤侵蚀和土方滑坡。
为了确保毛石挡土墙的质量和安全性，进行监理工作是至关重要的。
本文将详细介绍毛石挡土墙监理的实施细则。
二、监理目的1. 确保毛石挡土墙的设计、施工符合相关规范和标准要求；2. 监督施工过程中的质量控制，确保施工质量达到预期目标；3. 提供技术支持和建议，解决施工中的问题；4. 监督施工进度，确保按计划完成。
三、监理职责1. 设计文件审查监理人员应子细审查毛石挡土墙的设计文件，包括设计图纸、技术规范、施工方案等，确保设计符合相关规范要求，并提出必要的修改意见。
2. 施工前准备监理人员应参预施工前的准备工作，包括场地勘察、材料采购、施工方案制定等。
监理人员应对场地勘察报告进行审核，并确保材料的质量和数量满足施工要求。
3. 施工过程监督监理人员应定期巡视施工现场，监督施工进度和质量。
监理人员应确保施工过程中的关键节点得到合理控制，如基础处理、石材铺设、墙体抹灰等。
4. 质量控制监理人员应对施工过程中的关键质量节点进行检查和验收，包括材料的质量、石材的规格、墙体的垂直度、墙面的平整度等。
如发现质量问题，监理人员应及时提出整改意见，并确保整改到位。
5. 安全监管监理人员应关注施工现场的安全问题，确保施工过程中的安全措施得到有效执行。
如发现安全隐患，监理人员应及时提出整改要求，并确保整改到位。
6. 施工记录和报告监理人员应及时记录施工过程中的关键信息，包括施工进度、质量问题、安全隐患等，并撰写监理报告，向业主和相关部门汇报工作发展。
四、监理要求1. 监理人员应具备相关专业背景和资质，并熟悉毛石挡土墙的设计和施工要求。
2. 监理人员应保持独立、公正的态度，不偏袒任何一方。
3. 监理人员应与业主、设计单位、施工单位等保持良好的沟通和协调，解决问题。
4. 监理人员应定期向业主和相关部门汇报工作发展，及时反馈问题和建议。
挡土墙监理细则第一章：引言1.1 目的和范围本文档旨在规范挡土墙监理工作的流程与要求，确保挡土墙施工质量，保障工程安全。
1.2 定义和缩写1.2.1 挡土墙：指为防止土地坡面崩塌而建造的土结构物。
1.2.2 监理：指对挡土墙施工过程中各项工作的监督检查、评估和记录。
1.2.3 监理员：指负责挡土墙监理工作的专业人员。
第二章：监理前的准备工作2.1 监理员资格要求2.1.1 监理员应具备相关工程专业的本科及以上学历，并取得相应的监理资格证书。
2.1.2 监理员应具备较强的沟通协调能力和分析判断能力，能够独立工作并解决问题。
2.2 监理计划的制定2.2.1 监理计划应提前制定，明确监理的时间节点和工作内容，为监理工作提供指导和依据。
2.2.2 监理计划应与施工方和业主方进行沟通和确认，确保各方的理解和配合。
第三章：挡土墙施工监理3.1 施工前的准备工作3.1.1 监理员应按照设计文件和相关规范，对施工图纸、材料清单、施工方案等进行审核和确认。
3.1.2 监理员应确保施工方依法获取必要的施工许可证和施工资质。
3.2 施工过程的监督检查3.2.1 监理员应按照监理计划，对挡土墙的整体布置、基础施工、挡土墙体的浇筑与养护等环节进行全程监督检查。
3.2.2 监理员应及时记录施工中发现的问题、情况和处理意见，并向施工方提供改进措施和建议。
3.3 工程质量的评估与验收3.3.1 监理员应对挡土墙的工程质量进行评估和验收，确保施工符合设计要求和相关规范。
3.3.2 监理员应参与挡土墙的质量验收工作，并对质量问题提出整改意见和措施。
第四章：监理报告和资料管理4.1 监理报告的撰写4.1.1 监理员应根据实际情况按时撰写监理报告，内容包括工程进展情况、质量评估、问题汇总和整改意见等。
4.1.2 监理报告应详细、准确地记录施工过程中发现的问题和解决情况，为后续的工程验收提供依据。
4.2 资料管理4.2.1 监理员应建立完善的资料管理系统，记录和整理挡土墙施工的各类资料，包括图纸、报告、会议纪要等。

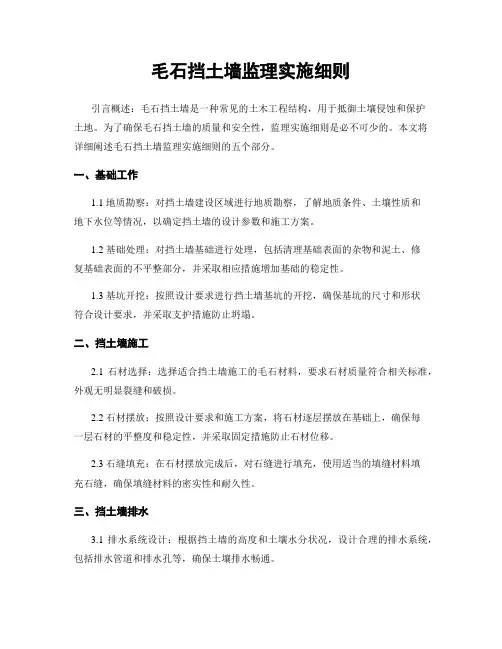

毛石挡土墙监理实施细则引言概述：毛石挡土墙是一种常见的土木工程结构，用于抵御土壤侵蚀和保护土地。
为了确保毛石挡土墙的质量和安全性，监理实施细则是必不可少的。
本文将详细阐述毛石挡土墙监理实施细则的五个部分。
一、基础工作1.1 地质勘察：对挡土墙建设区域进行地质勘察，了解地质条件、土壤性质和地下水位等情况，以确定挡土墙的设计参数和施工方案。
1.2 基础处理：对挡土墙基础进行处理，包括清理基础表面的杂物和泥土、修复基础表面的不平整部分，并采取相应措施增加基础的稳定性。
1.3 基坑开挖：按照设计要求进行挡土墙基坑的开挖，确保基坑的尺寸和形状符合设计要求，并采取支护措施防止坍塌。
二、挡土墙施工2.1 石材选择：选择适合挡土墙施工的毛石材料，要求石材质量符合相关标准，外观无明显裂缝和破损。
2.2 石材摆放：按照设计要求和施工方案，将石材逐层摆放在基础上，确保每一层石材的平整度和稳定性，并采取固定措施防止石材位移。
2.3 石缝填充：在石材摆放完成后，对石缝进行填充，使用适当的填缝材料填充石缝，确保填缝材料的密实性和耐久性。
三、挡土墙排水3.1 排水系统设计：根据挡土墙的高度和土壤水分状况，设计合理的排水系统，包括排水管道和排水孔等，确保土壤排水畅通。
3.2 排水材料选择：选择适合挡土墙排水的材料，如过滤材料和排水管道，要求材料质量好、耐久性强、透水性好。
3.3 排水系统安装：按照设计要求和施工方案，安装排水系统，确保排水管道和排水孔的位置准确、连接牢固，以达到有效排水的目的。
四、挡土墙防护4.1 防护措施选择：根据挡土墙的高度和土壤条件，选择适合的防护措施，如护面板、护脚和护坡等，以增加挡土墙的稳定性和安全性。
4.2 防护材料选择：选择质量好、耐久性强的防护材料，确保防护材料能够有效抵御土壤侵蚀和外力作用。
4.3 防护施工：按照设计要求和施工方案，进行防护材料的安装和固定，确保防护材料的牢固性和稳定性。
五、挡土墙验收5.1 施工记录和资料整理：监理人员要及时记录施工过程中的关键节点和重要数据，并整理施工资料，包括设计图纸、施工方案和材料合格证明等。
挡土墙监理实施细则
一、监理范围
挡土墙监理范围包括但不限于挡土墙的设计、施工、验收等全过程监督，确保挡土墙的质量符合相关标准和规范要求。
二、监理资质要求
1. 拥有相关工程监理资质，具备挡土墙监理经验；
2. 熟悉挡土墙施工工艺和材料特性，具备相关工程技术知识。
三、监理职责
1. 对挡土墙的设计文件进行审核，并提出合理化建议；
2. 监督挡土墙施工过程，确保按照设计要求进行施工；
3. 对挡土墙的质量进行抽检，及时发现并整改施工中存在的质量问题；
4. 协助业主单位进行挡土墙验收，出具监理报告。
四、监理工作程序
1. 项目前期准备阶段：与设计单位沟通，了解挡土墙设计要求，对设计文件进行审核；
2. 施工前期阶段：参与施工方案编制，确定施工工艺和计划；
3. 施工过程监理：每日巡查施工现场，检查施工质量，重点关注关键节点工序；
4. 施工结束阶段：参与挡土墙的验收工作，提供监理报告。
五、监理报告内容
1. 项目基本情况介绍；
2. 监理工作内容和过程描述；
3. 施工中存在的问题和整改情况；
4. 挡土墙质量验收结果；
5. 监理总结及建议。
六、监理要求
1. 对挡土墙施工质量负责，严格把关；
2. 与施工单位保持良好沟通，及时反馈问题；
3. 独立公正，做到客观监理；
4. 积极配合相关方完成挡土墙的施工和验收工作。
七、监理费用
监理单位按照相关规定收取监理费用，费用包括监理人员工资、差旅费、工作报告等产生的费用。
以上即为挡土墙监理实施细则，希望监理人员能够按照规定认真履行监理职责，确保挡土墙工程质量，保障工程安全。
挡土墙监理细则.（二）引言概述：挡土墙监理细则是为了确保挡土墙工程的质量和安全性而制定的一系列规章制度。
本文将从五个大点出发，详细阐述挡土墙监理的要点和注意事项。
正文内容：一、工程前期准备1. 指定专责监理人员，负责协调施工方、设计方和监理方之间的沟通和配合。
2. 检查设计文件，确保挡土墙设计符合相关规范和要求。
3. 对施工方的资质进行审查，确保其具备施工挡土墙工程的能力和经验。
4. 确定监理的工作范围，明确监理人员的职责和权益。
二、施工过程监控1. 监督施工方按照设计图纸和技术规范进行挡土墙的施工。
2. 定期检查挡土墙的施工进度和质量，确保施工进度和质量符合要求。
3. 检查挡土墙材料的质量，包括土方的原材料和加固材料等。
4. 监测挡土墙的变形情况，及时发现并采取相应措施预防墙体失稳。
5. 定期进行安全检查，确保施工现场的安全。
三、质量验收1. 对挡土墙的土方工程进行检查，包括土壤的密实度和承载力等指标。
2. 检查挡土墙的加固材料安装质量，确保其牢固可靠。
3. 测量挡土墙的尺寸和坡度，确保其符合设计要求。
4. 进行挡土墙的抗渗、抗冲刷等检测，确保其满足相应的要求。
5. 编制挡土墙工程的竣工报告，记录各项工作的情况和验收结论。
四、问题处理与整改1. 及时发现施工中存在的问题，并提出整改意见，确保问题得到及时解决。
2. 对施工方存在的违规行为进行处理，包括罚款、停工等相应的处罚措施。
3. 协调施工方和设计方之间的争议，确保问题能够得到合理解决。
五、施工环境保护1. 监督施工方按照环保要求进行施工，防止污染环境。
2. 监测施工现场的噪音和震动情况，确保其不对周围环境和居民生活造成影响。
3. 确保施工过程中的废弃物得到妥善处理，不对周围环境造成污染。
4. 推广使用环保材料和施工方法，减少对环境的影响。
总结：挡土墙监理细则包括工程前期准备、施工过程监控、质量验收、问题处理与整改以及施工环境保护等五个大点。
2023最新挡土墙监理实施细则.doc 范本一：2023最新挡土墙监理实施细则第一章绪论1.1 监理目的1.2 监理范围1.3 监理标准第二章监理前准备工作2.1 监理人员组织与配置2.2 监理资料准备2.3 施工方案审查第三章施工监理3.1 施工过程监督3.2 施工质量控制3.3 施工安全管理3.4 施工进度管理第四章竣工验收监理4.1 施工竣工验收条件4.2 验收文件准备4.3 竣工验收程序第五章竣工后监理5.1 竣工后关键节点监控5.2 保修期间监管5.3 竣工报告编制附件：1. 施工方案审查表2. 监理人员组织与配备表3. 进度计划表4. 竣工验收检查表5. 竣工报告模板法律名词及注释：1. 挡土墙：工程结构物，用于抵御土体、水体或其他外力的垂直承载及承受外力作用的土工体。
2. 监理：对工程项目实施过程进行监察管理的活动。
3. 竣工验收：在施工完成后进行的一系列检验、测试和评估，以确保工程符合设计要求和规范要求。
范本二：2023最新挡土墙监理实施细则第一部分前期准备1. 项目背景与目的2. 监理范围及3. 监理组织与人员配置第二部分施工监理2.1 施工方案审查2.1.1 方案审核要点2.1.2 方案评审流程2.2 监理文件管理2.2.1 文件编制与审批2.2.2 监理记录管理2.3 施工过程监测2.3.1 监测方法与频次2.3.2 监测结果分析与处理2.4 施工质量验收2.4.1 质量验收标准2.4.2 质量验收程序与要点第三部分安全监理3.1 安全管理制度3.1.1 施工安全计划3.1.2 安全责任与管理机制3.2 安全隐患排查与整改3.2.1 隐患排查方法与步骤 3.2.2 整改措施及时跟进第四部分竣工验收4.1 竣工验收条件4.1.1 相关验收要求4.1.2 验收准备工作4.2 验收程序与要求4.2.1 验收申请与审批4.2.2 验收记录与报告第五部分竣工后监督5.1 保修期监管措施5.1.1 监理单位职责5.1.2 保修期监督内容5.2 竣工报告编制与总结附件：1. 施工方案审核表2. 监理文件管理流程图3. 监测记录表格范本4. 质量验收记录模板5. 隐患整改跟踪表格法律名词及注释：1. 挡土墙：用于抵御土体、水体或其他外力的垂直承载及承受外力作用的工程结构物。
挡土墙施工监理实施细则一、引言挡土墙是一种用于稳定土壤、防止土体滑坡和土石流的工程结构。
挡土墙施工监理是确保挡土墙施工过程中质量和安全的关键环节。
本文档旨在详细介绍挡土墙施工监理的实施细则，以确保挡土墙施工的质量和安全。
二、施工前监理2.1 前期准备监理•检查施工方编制的施工组织设计和施工方案，并对其进行审查。
•检查施工方提供的技术文件，包括设计图纸、材料清单、构件规格等，并进行核对。
•检查施工方所采用的施工设备和施工工艺，并评估其适用性和可行性。
•检查挡土墙施工现场的准备工作，包括临时设施、围护结构、施工材料等。
2.2 施工材料监理•对施工方提供的挡土墙材料进行抽样测试，确保其符合相关标准和要求。
•检查挡土墙材料的储存、保护和使用情况，确保材料在施工过程中的质量和安全。
•监督挡土墙材料的运输、验收和入库流程，确保材料的完好和准确使用。
2.3 基坑开挖监理•监督挡土墙基坑的开挖工作，确保施工方按照设计要求进行作业。
•检查基坑土质、坑底平整度等情况，确保基坑的建设质量。
•监测基坑水位和土方开挖进度，及时发现并解决问题。
三、施工中监理3.1 墙体浇筑监理•监督挡土墙墙体的混凝土浇筑工作，确保施工方按照设计要求进行作业。
•检查混凝土浇筑前的模板搭设、钢筋布置等工作，确保施工质量。
•监测混凝土的配比、搅拌和运输过程，确保混凝土质量达到要求。
3.2 筑面层施工监理•监督挡土墙筑面层的施工工作，确保施工方按照设计要求进行作业。
•检查筑面层材料的质量和运输过程，确保施工质量。
•监测筑面层的厚度和平整度，及时发现并解决问题。
3.3 排水系统监理•监督挡土墙排水系统的施工工作，确保施工方按照设计要求进行作业。
•检查排水管道和过滤材料的安装质量，确保排水系统畅通。
•监测排水系统的运行情况，及时发现并解决排水问题。
四、施工后监理4.1 施工质量验收•对挡土墙施工质量进行验收，包括墙体垂直度、筑面层厚度、排水系统等指标。
挡土墙监理实施细则挡土墙在土木工程中广泛应用，为了确保挡土墙的安全性和稳定性，需要进行监理工作。
以下是挡土墙监理实施细则。
一、监理准备工作1.监理单位应对挡土墙监理人员进行培训，确保其具备相关专业知识和技能。
2.监理单位应与项目施工单位沟通，明确施工方案、施工进度和质量要求。
二、预施工监理1.监理人员应对挡土墙的施工图纸进行审核，确保施工图纸的准确性和可行性。
2.监理人员应对施工材料进行抽查，核对其质量和合格证明。
3.监理人员应检查基坑开挖情况，包括挖掘深度、坡度、坑壁稳定等。
4.监理人员应检查基坑排水系统，确保排水顺畅。
三、施工监理1.监理人员应对挡土墙的地基处理进行检查，包括压实度、填筑质量等。
2.监理人员应对挡土墙的地基排水系统进行检查，确保排水畅通。
3.监理人员应对挡土墙的分层填筑进行检查，包括填筑厚度、填筑均匀性等。
4.监理人员应对挡土墙的加筋工作进行检查，包括钢筋的质量、数量和布置。
5.监理人员应检查挡土墙的砌筑工作，确保砌筑质量和接缝紧密度。
6.监理人员应对挡土墙的防渗工作进行检查，包括防渗材料的选用和施工质量。
7.监理人员应对挡土墙的表面处理进行检查，包括抹灰、涂漆等工作。
8.监理人员应对挡土墙的渗透试验进行监测，确保挡土墙的防水效果。
9.监理人员应对挡土墙的稳定性进行检查，包括挡土墙的倾斜、下沉等情况。
四、竣工阶段监理1.监理人员应对挡土墙的竣工图进行审核，核对施工与图纸的一致性。
2.监理人员应对挡土墙的竣工尺寸进行检查，包括高度、宽度、倾斜度等。
3.监理人员应对挡土墙的防护措施进行检查，包括挡土墙的防护网、防护栏等。
4.监理人员应对挡土墙的验收报告进行审核，确保挡土墙的质量和安全。
五、监理报告1.监理人员应及时记录每次监理的情况，并进行整理汇总。
2.监理报告应包括挡土墙施工的各个阶段的情况、存在的问题和解决方案，以及对挡土墙质量的评价。
六、其他注意事项1.监理人员应按照相关规范和标准进行监理工作，确保挡土墙的质量和安全。
挡土墙监理细则一、引言挡土墙作为土木工程中常见的一种结构体系，在土方工程中扮演着重要的作用。
为了确保挡土墙的建设质量，提高其使用寿命和安全性，挡土墙监理工作显得尤为重要。
本文将从监理的角度，探讨挡土墙的施工监理细则，以期为相关监理人员提供一定的参考和指导。
二、监理前准备工作1. 监理人员的选拔与培训挡土墙的施工监理要求监理人员具备相关专业知识与丰富的施工经验。
因此，在监理前应对监理人员进行认真的选拔与培训，确保其具备必备的技术和管理能力。
2. 监理计划的制定在挡土墙的施工监理中，制定监理计划是十分重要的一项工作。
监理计划应明确监理阶段与要求，并合理安排监理人员的工作内容与时间节点，以确保监理工作的顺利进行。
三、施工监理细则1. 施工前期（1）施工前，应对挡土墙的地基基础进行检查与测量，并提供相关报告与数据。
（2）监理人员应检查挡土墙建设所需的材料是否符合合同要求，并组织进行质量检验与验收。
2. 施工中期（1）监理人员应对挡土墙的施工进度进行监督与控制，并进行相应记录与汇报。
（2）对挡土墙的土方开挖与回填工程，监理人员应核查土质与坡度是否符合要求。
（3）对挡土墙的砌筑工程，监理人员应注意检查砌体的质量与构造，确保其满足相关标准与规范要求。
3. 施工后期（1）对挡土墙的防渗与排水设施，监理人员应检查施工质量，确保其正常运行。
（2）监理人员应对挡土墙的稳定性进行监测与评估，并在必要时采取相应的补充加固措施。
四、监理报告与总结在挡土墙的施工监理过程中，监理人员应根据实际情况撰写监理报告，并汇总提供给业主与相关方。
监理报告应详实准确地记录监理过程中的关键内容与发现的问题，并提出相应建议与改进措施。
五、工程质量验收挡土墙的施工监理工作最终目的是确保工程质量的验收合格。
监理人员应在挡土墙工程完工后，组织相关方对工程进行质量验收，确保其达到相关标准与规范要求。
六、结语挡土墙作为土木工程中常见的一种结构体系，其施工监理工作是确保工程质量的重要环节。
上海市沪杭高速公路拓宽改建工程
(挡土墙工程)
监理实施细则
专业监理工程师:
驻地监理工程师:
总监理工程师:
江苏交通工程咨询监理有限公司
上海市沪杭高速公路拓宽改建工程1标驻地办
二00九年四月
一、工程概况：
沪杭高速公路是连接上海与浙江的嘉兴、杭州等城市的重要通道。
本工程是对沪杭高速公路（上海段）进行拓宽改建，拓宽范围起点为K1+060，终点为K19+130（莘庄收费站），拓宽路线长约18.07公里，拓建规模为双向6车道。
工程费用约16亿元。
计划于2008年10月开工，2010年3月竣工，建设工期约18个月。
本次A8公路拓宽改建工程西起松江区A8公路（莘松段）松江立交东侧，桩号K1+060，向东穿越沪松公路，经松江区新桥镇A5公路立交。
进入闵行区，经南新铁路地道，直至外环线莘庄立交西侧现状沪杭主线收费口，桩号K19+130。
路线全长18.07km，现状A8公路道路长约15km，桥梁长3km。
A8公路拓宽改建工程以西移后的主线收费站为界分为两段：收费站以西道路等级为高速公路，拓宽至双向8车道＋2条硬路肩，设计速度取120km/h；收费站以东道路等级为高速公路入城段，拓宽至主线双向六车道＋双向4车道地面辅道，设计速度为100 km/h，与莘庄立交衔接处主线减速为80 km/h，地面辅道设计速度取60 km/h
A8公路拓宽改建工程的施工划分为五个标段，1标驻地办负责1合同段（K19.130～K16+455）的施工监理，其主要工程概况情况如下所列：K16＋455～K17＋879.234范围内为主线高架桥及其地面辅道，断面形式按高架六车道高速公路＋地面四车道辅道断面实施；里程桩号K17＋879.234～K19＋130为道路拓宽改建，标准断面为中央六车道高速公路＋四车道辅道实施，莘庄收费站以东改造后标准断面为双向12车道；改建（拼宽）桥梁包括竹港桥改建、新建团结辅道桥、横泾桥拼接及新建其辅道桥、胜利河桥拼接、水清路桥拼接等；本标段跨莘庄立交处有南北两条下穿地道，北地道东起K0+170，下穿外环往A8的匝道，西至K0+560，全长390m；南地道西起K0+208，下穿A4公路外环浦东段匝道，北至K0+660，全长452m。
采用单箱单室结构，每箱两车道，结构形式采用敞开段和暗埋段两种形式。
本次编制的拼接路基工程中的道路挡墙部分，其详细工程情况如下：
挡土墙结构形式均采用重力式，H200基础断面为70cm*190cm矩形，采用10cm 碎石垫层加C15混凝土基础形式；H300位于斜坡上，断面采用上口为30cm、下
口为70cm直角梯形，亦采用10cm碎石垫层加C15混凝土基础形式。
其中K18+670-K18+740（90米）、K18+780-846、6（66.6米）为H200型，K18+740-780（40米）为H300。
墙身均采用浆砌块石，砂浆采用M10；H300墙身高度为275cm，底部宽度为155cm，H200的墙身高度为175cm，底部宽度为115cm；顶部采用25cmC20混凝土压顶，宽度为50cm。
二、编制依据
1、挡土墙施工图纸
2、《公路路基施工技术规范》（JTG F10-2006）
3、《公路工程质量检验评定标准》（JTG F80/1-2004）
4、《公路工程施工监理规范》（JTG G10-2006）
5、指挥部下发的有关的质量管理办法和指导意见
三、施工监理内容
1、施工准备阶段监理内容：
１）施工前应进行现场核对，如发现设计与实地不符，应及时做补充调查，进行改变设计并报有关部门批准后施工。
2）检查承包人的施工备料，对承包人将用于工程的回填材料、砂、水泥、石料等材料进行抽检试验，只有检测合格的材料才能用于工程。
3）复核承包人报送的推荐砂浆配合比，提出合理的砂浆配合比，报送总监办中心实验室审批。
检查砂浆拌和设备的使用性能，严禁采用人工拌和。
4）复核承包人的测量放样。
5）审查承包人的开工申请报告以及技术方案，如确实具备开工条件并且技术方案可行，方可同意开工。
2、施工阶段监理要点；
由于本工程场地平坦，开挖深度一般0.6—0.7m，因土质较好，开挖深度较小,可垂直开挖,满足基础断面尺寸既可。
经驻地办测量工程师对开挖断面的实地放样成果复核无误后，即可进行开挖。
宜采用机械开挖，预留0.2m采用人工清理到设计标高，以防对原有基础土体的扰动。
边线要求采用人工修整，达到顺直，上口平齐的要求。
开挖出来的土方应在附近相对集中的堆放，以作回填之用。
无论是在开挖前后，还是在挡土墙基础浇筑、墙体砌筑以及压顶砼浇筑过程中，
均及时排除积水，排水系统由基坑集水、抽水和上部排水沟组成。
若在开挖时地下水位较高，可在开挖时逐层先在基坑四周开导沟并通向每10—20m设置的集水井，经抽水后，进入地表排水沟排入现有水沟，水泵数量由现场水量定，原则上保证基坑内无积水。
基础开挖完成后，经测量校核并经试验监理工程师验收达到设计承载力后，即进行碎石垫层铺筑和混凝土的浇筑。
砌筑及其它注意点：
(1)沿构造物长度方向地面有纵坡时，应沿纵向挖成台阶。
(2)砌筑时若有渗透水，应及时排除，以保证基础和砌体砂浆在初凝前不遭受水害。
(3)砌筑挡墙墙身的第一层时，应先将其基础表面加以清洗、湿润，坐浆砌筑，砌筑工作中断后再进行砌筑时，应将砌层表面加以清扫和湿润。
(4)砌体应分层坐浆砌筑，砌筑上层时不应振动下层，砌体砌筑完成后，应按要求进行勾缝。
(5)砌石应分层错缝，砌筑时坐浆挤紧，嵌填饱满密实、无空洞。
(6)沉降缝、伸缩缝、防水层、泄水孔的位置和数量应符合图纸规定。
本工程设计比较详细，具体需要设置沉降缝的地方均详细的给出了里程桩号，泄水孔的图纸上标示出来是在两道沉降缝之间设置三个，原地面以上约50cm的位置。
(7)应经常检查拌和砂浆的和易性，注意抽取砂浆试件复核承包人所用砂浆强度。
经常抽查砌筑厚度，砂砾垫层厚度。
对勾缝及养护的要求
（1）勾缝的形式有凸、凹、平缝，本工程设计无具体要求，建议凹缝，具体到时请设计确认。
（2）勾缝砂浆强度不应低于砌体砂浆强度，即不得低于M10。
（3）石砌体勾缝应嵌入砌缝内约2cm深，缝槽深度不足时应凿够深度后再勾缝。
（4）浆砌砌体在砂浆初凝后应视水泥种类及气候情况养护7～14天，养护期间应避免碰撞振动或承重。
砌石工程施工监理程序框图
监理施工
附件：
本工程设计图纸上有关要求摘要
1、块石的抗压强度不低于30Mpa，厚度20-30cm，要求大致方正，宽度约为厚度的1.5倍，长度约为厚度的1.5-3倍，每层面料要求大致一样，要求错缝砌筑
2、砂浆配合比情况，采用3（砂）：1（水泥），水灰比范围0.45-0.5，具体水灰比情况要根据试验确定。
砂浆中砂应采用质地坚硬、富有棱角的中、粗砂，含泥量不得大于2%（重量比），空隙率在25%-35%之间，不得混有石灰块、土块、草根以及其他杂物。
3、H300的挡土墙基础前趾悬臂部分设置钢筋网片，横向设置1.5米长，直径为12的HBR335钢筋（受力钢筋），纵向设置7根间距25cm，直径8cm的R235钢筋（构造钢筋），要求在沉降缝处断开。
4、挡土墙内侧倾斜度为1：0.4
5、地基承载力不小于150Kpa。
6、挡土墙要求每隔10-15米设置沉降缝，同时凡地基土质发生变化，基础深度不一，以及基础填挖交界出相应设置沉降缝，沉降缝采用二层油毛毡三层热沥青胶合，缝宽控制在20mm
7、挡土墙墙身每隔2-3米应设置一个泄水孔，孔眼尺寸不宜小于50mm，要求采用硬质空心管，孔眼应高出地面300mm，泄水孔墙背入口处附近以具有反滤作用的粗颗粒材料覆盖，以免淤塞。
8、预应力管桩伸入挡土墙基础，以挡土墙基础作为桩帽，桩帽处的配筋参见预应力管桩桩帽设计图设置。
9、施工注意事项：
a、墙身尺寸必须满足设计规定
b、浆砌块石砌筑时，要求错缝，并注意水灰比是否符合规定，石料间塞缝要求紧密。
c、随着墙身圬工强度达到70%以上时才可以进行回填土，墙后覆土前须先对墙前进行覆土，覆土要求分层夯实，每层压实厚度不得超过200mm，并使填料的摩擦角符合设计要求。
d、基础开挖后与设计情况有出入时，宜按实际情况加深基础
e、施工前要做好施工排水，基坑不得积水
f、挡土墙外露部分用M10水泥砂浆勾缝。
