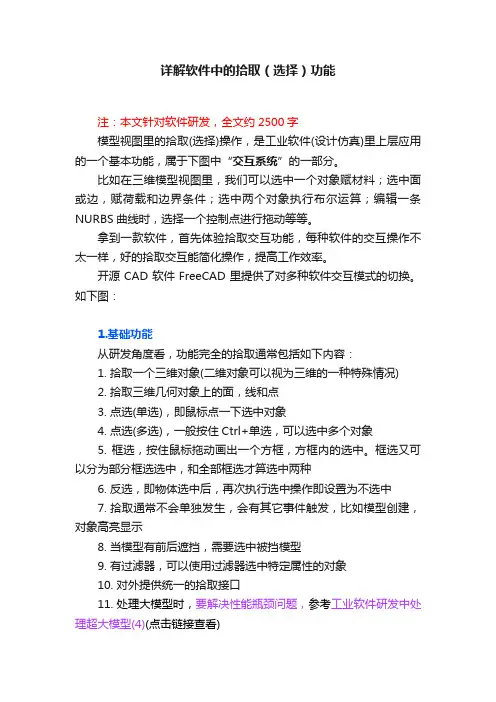

详解软件中的拾取（选择）功能注：本文针对软件研发，全文约2500字模型视图里的拾取(选择)操作，是工业软件(设计仿真)里上层应用的一个基本功能，属于下图中“交互系统”的一部分。
比如在三维模型视图里，我们可以选中一个对象赋材料；选中面或边，赋荷载和边界条件；选中两个对象执行布尔运算；编辑一条NURBS曲线时，选择一个控制点进行拖动等等。
拿到一款软件，首先体验拾取交互功能，每种软件的交互操作不太一样，好的拾取交互能简化操作，提高工作效率。
开源CAD软件FreeCAD里提供了对多种软件交互模式的切换。
如下图：1.基础功能从研发角度看，功能完全的拾取通常包括如下内容：1. 拾取一个三维对象(二维对象可以视为三维的一种特殊情况)2. 拾取三维几何对象上的面，线和点3. 点选(单选)，即鼠标点一下选中对象4. 点选(多选)，一般按住Ctrl+单选，可以选中多个对象5. 框选，按住鼠标拖动画出一个方框，方框内的选中。
框选又可以分为部分框选选中，和全部框选才算选中两种6. 反选，即物体选中后，再次执行选中操作即设置为不选中7. 拾取通常不会单独发生，会有其它事件触发，比如模型创建，对象高亮显示8. 当模型有前后遮挡，需要选中被挡模型9. 有过滤器，可以使用过滤器选中特定属性的对象10. 对外提供统一的拾取接口11. 处理大模型时，要解决性能瓶颈问题，参考工业软件研发中处理超大模型(4)(点击链接查看)2.拾取原理：根据软件技术选型，拾取原理有以下几种：1.在创建模型的时候，将模型和屏幕像素建立映射关系，当进行拾取时，计算鼠标所在像素位置，再查找映射关系。
这种操作偏底层，一般是渲染引擎做的事情，比如OPENGL里的模板测试。
2.如果仅使用渲染数据，在视图上，从鼠标位置垂直视图发射一条射线，计算射线和视图对象的位置关系，相交则代表拾取到。
3.操作系统处理鼠标事件时，鼠标的坐标位置一般是屏幕坐标(局部坐标)，也就是像素值，当使用了三维几何内核时，可以将位置坐标转为世界坐标，也就是真实坐标，从鼠标所在世界坐标位置发出垂直视图的射线，计算和真实模型位置的相对位置关系，如果相交则代表拾取到。
OpenGL红宝书中提出了一种方法，使用后缓存来处理选择，个人觉得其完全可以替代标准选择机制。
使用方法与标准选择机制比较类似，不同的是其使用颜色来标记物体，每一组对象使用不同的颜色值，当发生选择时将场景以标记颜色在后缓存渲染一遍，然后读取帧缓存中所点选的点的颜色值（获取到颜色后不应交换前后缓存，而应直接清空后缓存以免该单色场景被显示出来），由该颜色值即可以得出被选中的是哪个对象。
和标准选择机制相比，这种方法同样需要重复渲染一次，但是由于其使用的是颜色标记，可以利用顶点缓存来显著地提高渲染速度，这是标准选择机制所无法做到的。
另外，因为读取的是像素数据而不是图元数据，拾取到的像素已经经过了Alpha测试和深度测试，所以也不会出现选取到没有光栅化的完全透明的物体或被遮挡物体的现象。
而在现在的标准24位颜色深度设备情况下，该方法能够标识256*256*256=16777216个不同的对象，这作为一般应用已经足够了。

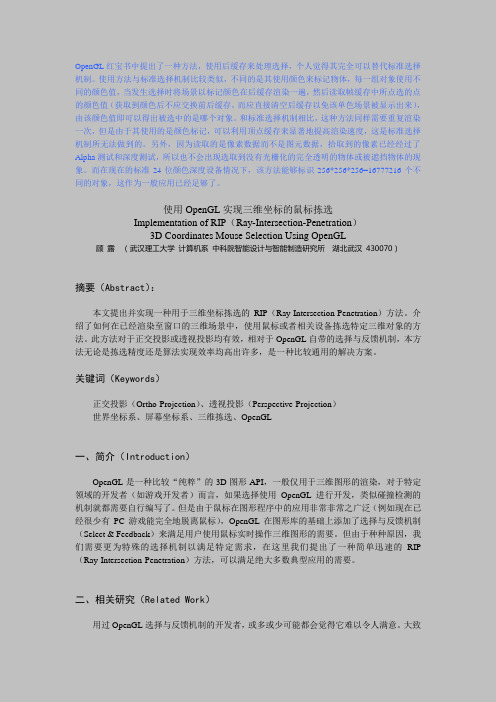

使用OpenGL实现三维坐标的鼠标拣选Implementation of RIP（Ray-Intersection-Penetration）3D Coordinates Mouse Selection Using OpenGL顾露（武汉理工大学计算机系中科院智能设计与智能制造研究所湖北武汉 430070）摘要（Abstract）：本文提出并实现一种用于三维坐标拣选的RIP（Ray-Intersection-Penetration）方法。
介绍了如何在已经渲染至窗口的三维场景中，使用鼠标或者相关设备拣选特定三维对象的方法。
此方法对于正交投影或透视投影均有效，相对于OpenGL自带的选择与反馈机制，本方法无论是拣选精度还是算法实现效率均高出许多，是一种比较通用的解决方案。
关键词（Keywords）正交投影（Ortho-Projection）、透视投影（Perspective-Projection）世界坐标系、屏幕坐标系、三维拣选、OpenGL一、简介（Introduction）OpenGL是一种比较“纯粹”的3D图形API，一般仅用于三维图形的渲染，对于特定领域的开发者（如游戏开发者）而言，如果选择使用OpenGL进行开发，类似碰撞检测的机制就都需要自行编写了。

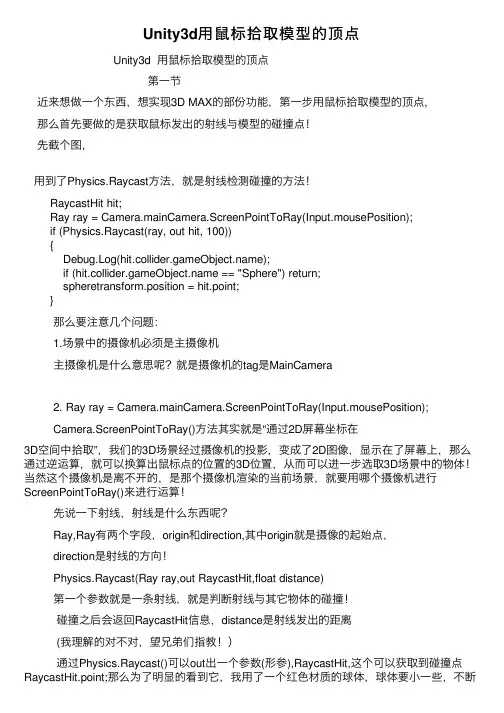

Unity3d⽤⿏标拾取模型的顶点Unity3d ⽤⿏标拾取模型的顶点第⼀节近来想做⼀个东西，想实现3D MAX的部份功能，第⼀步⽤⿏标拾取模型的顶点,那么⾸先要做的是获取⿏标发出的射线与模型的碰撞点！先截个图，⽤到了Physics.Raycast⽅法，就是射线检测碰撞的⽅法！RaycastHit hit;Ray ray = Camera.mainCamera.ScreenPointToRay(Input.mousePosition);if (Physics.Raycast(ray, out hit, 100)){Debug.Log();if ( == "Sphere") return;spheretransform.position = hit.point;}那么要注意⼏个问题：1.场景中的摄像机必须是主摄像机主摄像机是什么意思呢？就是摄像机的tag是MainCamera2. Ray ray = Camera.mainCamera.ScreenPointToRay(Input.mousePosition);Camera.ScreenPointToRay()⽅法其实就是“通过2D屏幕坐标在3D空间中拾取”，我们的3D场景经过摄像机的投影，变成了2D图像，显⽰在了屏幕上，那么通过逆运算，就可以换算出⿏标点的位置的3D位置，从⽽可以进⼀步选取3D场景中的物体！当然这个摄像机是离不开的，是那个摄像机渲染的当前场景，就要⽤哪个摄像机进⾏ScreenPointToRay()来进⾏运算！先说⼀下射线，射线是什么东西呢？Ray,Ray有两个字段，origin和direction,其中origin就是摄像的起始点，direction是射线的⽅向！Physics.Raycast(Ray ray,out RaycastHit,float distance)第⼀个参数就是⼀条射线，就是判断射线与其它物体的碰撞！碰撞之后会返回RaycastHit信息，distance是射线发出的距离(我理解的对不对，望兄弟们指教！）通过Physics.Raycast()可以out出⼀个参数(形参),RaycastHit,这个可以获取到碰撞点RaycastHit.point;那么为了明显的看到它，我⽤了⼀个红⾊材质的球体，球体要⼩⼀些，不断设置球体的位置为碰撞点的位置，⼤家就很容易看到结果对不对！在调试的过程中，我发现红⾊的球不断的向屏幕移动过来，不解到底是什么原因，后来分析是因为，射线不断的红球发⽣了碰撞，碰撞点在球的表⾯，所以球就不断向屏幕外移动，所以要加⼀句if ( == "Sphere") return;4.我附上“通过2D屏幕坐标在3D空间中拾取”的理论⽂章⽤XNA语⾔描述 最近在做到和3D模型的拾取有关的东西，找到了这篇不错的⽂章，加上⾃⼰的修改，基本解决了⿏标点击3D模型获取3D模型的坐标点的问题。

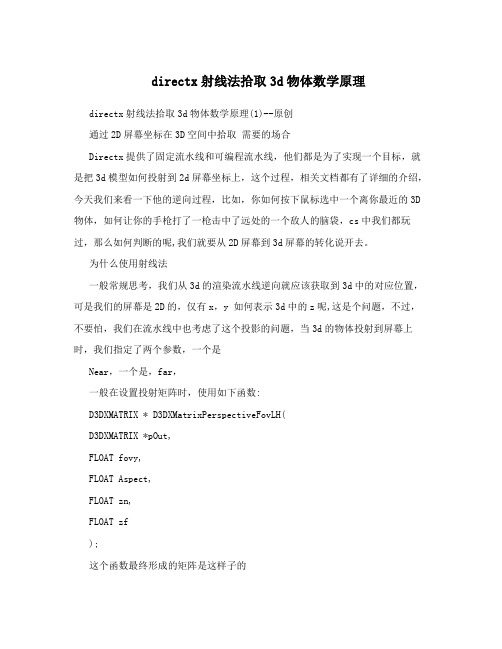

directx射线法拾取3d物体数学原理directx射线法拾取3d物体数学原理(1)--原创通过2D屏幕坐标在3D空间中拾取需要的场合Directx提供了固定流水线和可编程流水线，他们都是为了实现一个目标，就是把3d模型如何投射到2d屏幕坐标上，这个过程，相关文档都有了详细的介绍，今天我们来看一下他的逆向过程，比如，你如何按下鼠标选中一个离你最近的3D 物体，如何让你的手枪打了一枪击中了远处的一个敌人的脑袋，cs中我们都玩过，那么如何判断的呢,我们就要从2D屏幕到3d屏幕的转化说开去。
为什么使用射线法一般常规思考，我们从3d的渲染流水线逆向就应该获取到3d中的对应位置，可是我们的屏幕是2D的，仅有x，y 如何表示3d中的z呢,这是个问题，不过，不要怕，我们在流水线中也考虑了这个投影的问题，当3d的物体投射到屏幕上时，我们指定了两个参数，一个是Near，一个是，far，一般在设置投射矩阵时，使用如下函数:D3DXMATRIX * D3DXMatrixPerspectiveFovLH(D3DXMATRIX *pOut,FLOAT fovy,FLOAT Aspect,FLOAT zn,FLOAT zf);这个函数最终形成的矩阵是这样子的xScale 0 0 0 0 yScale 0 0 0 0 zf/(zf-zn) 1 0 0 -zn*zf/(zf-zn) 0 其中: yScale = cot(fovY/2)xScale = yScale / Aspect通过这个函数把3d的已经渲染好的物体，投射在屏幕上。
我们现在已知屏幕上 (x，y)，就是说我们能通过x，y找到z为zn，zf两个值时，屏幕上x，y对应的3d空间中的点坐标。
这就是形成一条空间射线的两个点的理论基础。
接下来又有了新问题，我们如何将屏幕中的(x，y)转化为空间中的坐标呢, 如何把屏幕的坐标转化为空间中的坐标屏幕的坐标系是这样的:左上角是0，0 右下角是w，h;而我们3d投影后形成2D坐标系是，中间(0，0),这里我们把投影后的2D坐标系标准化，转化成单位矩形(-1，-1)到(1，1),就是以中心往上下左右各给出1个单位量的大小。
3DOne简易操作教程（3）：鼠标键盘篇在上文《3DOne简易操作教程（2）：图形交互篇》中，小编给大家介绍了3DOne 丰富的图形交互功能，用户能够实现快速修改图形大小，对图形进行快速移动和翻转，令操作更便利。
同时，在用3DOne进行设计的过程中，还能用鼠标键盘实现快速操作，现在本文将为你介绍：1、灵活的鼠标拾取（1）直接选择选择边后：即时弹出屏显菜单/Minibar，菜单提供圆角、倒角、拔模、对齐移动命令。
边上即时附着半径DDD手柄，手柄提供默认值，用户可以即时拖拉修改。
选择面后：即时弹出屏显菜单/Minibar，菜单提供拉伸、面偏移、面移动、对齐移动材质命令，面上附着对应命令的DDD手柄。
选择体后：即时弹出屏显菜单/Minibar，菜单提供移动、缩放等功能。
（2）遮挡选择对已有对象点击，既不释放鼠标，也不移动鼠标，则界面会提供此位置所有可以选择的对象类别，方便用户选择被遮挡对象。
这就是Pick from list功能，只是命令的启动仿123D的做法，其启动方式也可以是，鼠标在某对象上提供1s后，鼠标自动切换到Pick from list功能，在此时点击，系统也会自动提供该列表。
（3）Shift PickShift Pick边，意思是选择相切的边。
Shift Pick面，则是选择能形成一个可识别的特征面。
（4）Alt Pick用于选择该鼠标位置上第2个合法对象。
（5）默认可选对象类型默认鼠标可选对象类型包括All, Sketch, Curve, Edge, Face, Shape。
2、快捷的键盘操作（1）Ctrl + C, Ctrl + V支持对体的复制和粘贴。
（2）Delete支持零件环境对体对象、草图整体的直接删除，其他对象如边、面不支持删除。
支持草图环境内草图几何标注的删除。
（3）Ctrl + 方向键实现视图旋转。
（4）Ctrl + Home = Align Plane。

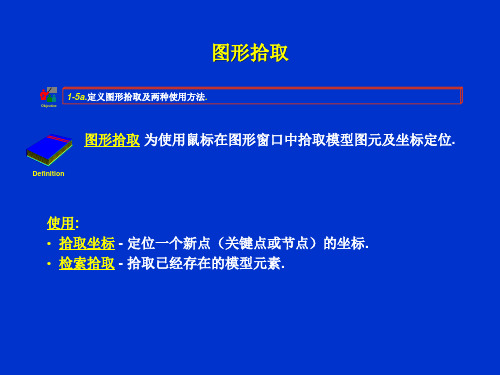

3d拾取pick的原理
3D拾取（Pick）是计算机图形学中的一个重要概念，它指的是
在3D场景中确定用户点击的位置所对应的物体或物体表面的过程。
这个过程涉及到很多复杂的计算和算法，下面我将从多个角度来解
释3D拾取的原理。
首先，3D拾取的原理涉及到射线与物体的相交检测。
当用户在
屏幕上点击鼠标时，屏幕坐标会被转换成世界坐标系中的一条射线。
这条射线会与3D场景中的物体进行相交检测，以确定用户点击的位
置所对应的物体。
其次，3D拾取还涉及到空间分割和碰撞检测。
为了提高效率，
3D场景通常会进行空间分割，比如使用包围盒或者四叉树等数据结
构来组织场景中的物体。
当进行拾取操作时，可以先对可能相交的
物体进行筛选，然后再进行详细的碰撞检测，以确定最终的拾取结果。
另外，还有基于像素的拾取方法。
在一些情况下，可以直接利
用像素的颜色信息来确定用户点击的位置所对应的物体。
这种方法
通常用于一些特殊的应用场景，比如在一些游戏中。
此外，还有基于物体属性的拾取方法。
在一些需要对物体进行特定操作的情况下，可以根据物体的属性来确定拾取结果。
比如在一个包含多个可交互物体的场景中，可以根据物体的标识符或者其他属性来进行拾取。
总的来说，3D拾取的原理涉及到射线与物体的相交检测、空间分割和碰撞检测、基于像素的拾取方法以及基于物体属性的拾取方法等多个方面。
这些原理和方法通常会结合使用，以实现准确高效的3D拾取操作。
![基于DirectX三维地形绘制及三维拾取方法研究[论文]](https://uimg.taocdn.com/93872de45ef7ba0d4a733b25.webp)

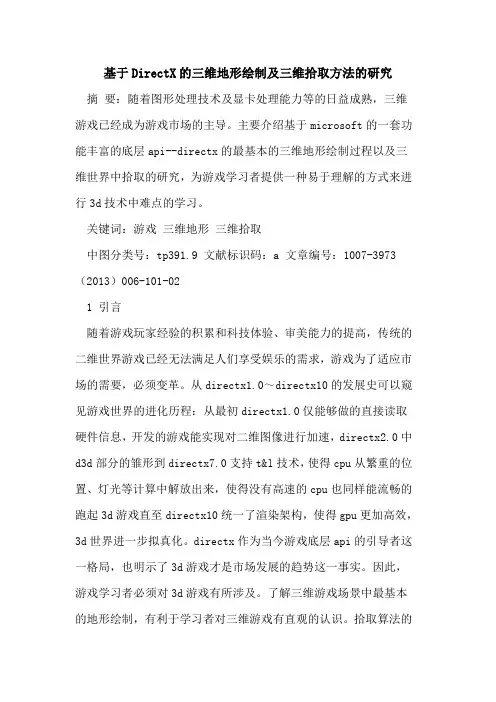

基于DirectX的三维地形绘制及三维拾取方法的研究摘要：随着图形处理技术及显卡处理能力等的日益成熟，三维游戏已经成为游戏市场的主导。
主要介绍基于microsoft的一套功能丰富的底层api--directx的最基本的三维地形绘制过程以及三维世界中拾取的研究，为游戏学习者提供一种易于理解的方式来进行3d技术中难点的学习。
关键词：游戏三维地形三维拾取中图分类号：tp391.9 文献标识码：a 文章编号：1007-3973（2013）006-101-021 引言随着游戏玩家经验的积累和科技体验、审美能力的提高，传统的二维世界游戏已经无法满足人们享受娱乐的需求，游戏为了适应市场的需要，必须变革。
从directx1.0～directx10的发展史可以窥见游戏世界的进化历程：从最初directx1.0仅能够做的直接读取硬件信息，开发的游戏能实现对二维图像进行加速，directx2.0中d3d部分的雏形到directx7.0支持t&l技术，使得cpu从繁重的位置、灯光等计算中解放出来，使得没有高速的cpu也同样能流畅的跑起3d游戏直至directx10统一了渲染架构，使得gpu更加高效，3d世界进一步拟真化。
directx作为当今游戏底层api的引导者这一格局，也明示了3d游戏才是市场发展的趋势这一事实。
因此，游戏学习者必须对3d游戏有所涉及。
了解三维游戏场景中最基本的地形绘制，有利于学习者对三维游戏有直观的认识。
拾取算法的研究，有助于游戏学习者对3d游戏的深入了解。
2 三维地形绘制游戏场景通常会架设在起伏的山坡，绿地，沙滩，雪地，树林等自然环境中，这样的场景可增加游戏的逼真度和吸引力。
友好精美的游戏场景无疑会使得游戏在竞争激烈的市场中获得第一眼优势。
2.1 地形高度图的创建、访问和修改通过地理学习可知，一般用灰度图来表示地理位置上的海拔，颜色越深的就表示海拔越高，灰度图是高度图的一种表示类型。
因此，进行三维地形绘制，我们使用一种最简单的方法，通过使用图形处理应用程序photoshop来进行高度图（指定灰度图类型）的绘制，通过颜色的设置来表示你想要的地形起伏。
第 1 页 共 6 页（1）选择“文件”→“重置”命令，重新设置系统。

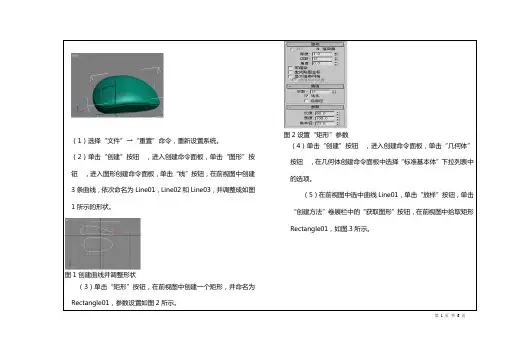

（2）单击“创建”按钮 ，进入创建命令面板，单击“图形”按钮 ，进入图形创建命令面板，单击“线”按钮，在前视图中创建3条曲线，依次命名为Line01，Line02和Line03，并调整成如图1所示的形状。
