调音台操作和麦克风使用PPT基础讲件

  • 格式：ppt
  • 大小：2.26 MB
  • 文档页数：43

下载文档原格式

  / 43

合集下载

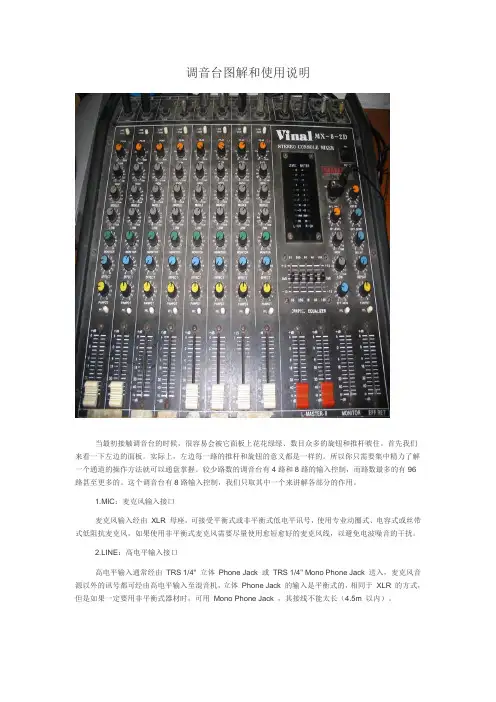

调音台图解和使用说明

调音台图解和使用说明

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

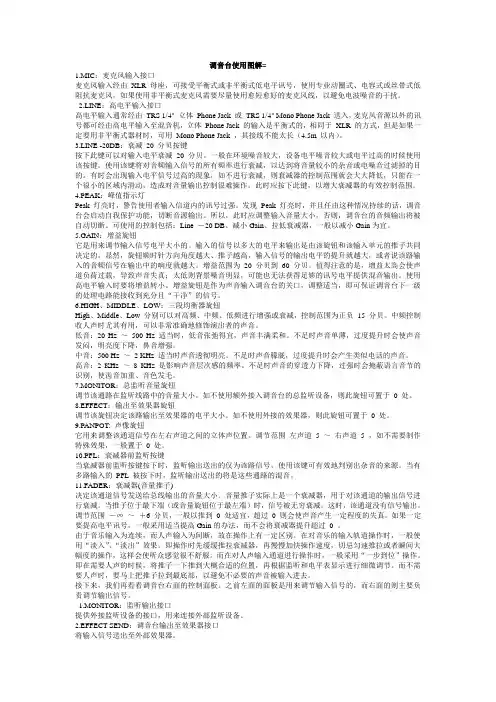

调音台使用图解

调音台使用图解

调音台使用图解=1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

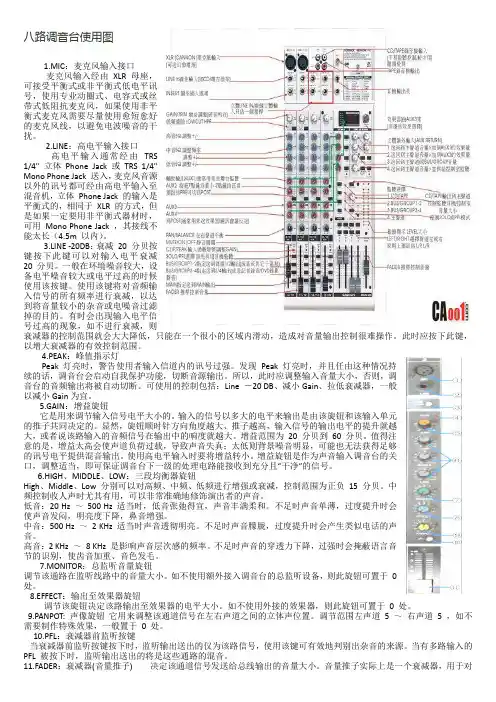

八路调音台使用图

八路调音台使用图

八路调音台使用图1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS1/4" 立体Phone Jack 或TRS 1/4"Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

调音台的使用方法PPT精选文档

调音台的使用方法PPT精选文档

（6）辅助旋钮（AUX1/AUX2）
（7）声像旋钮（PAN/BAL） （8）静音开关（ＭUTE） （9）独奏开关（SOLO） （10）峰值指示灯（ PEAK）
（11）通道衰减器（推子Fader）
（13）立体声输入（STEREO）
7
（1）卡侬插座 MIC（见图2.1－1):此即话筒插座，其上有三个插孔，分 别标有1、2、3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电 平。标号2为热端（Hot）或称高端（Hi），它是传送信号的其中一端。标号3 为冷端（Cold）或称低端（Low），它作为传输信号的另一端。由于2和3相对 1的阻抗相同，并且从输入端看去，阻抗低，所以，称为低阻抗平衡输入插孔 。它的抗干扰性强，噪声低，一般用于有线话筒的连接。
图2.1－5.b
c.低频段（LF）(见图2.1-5.c):倾斜点频率为150Hz,提衰量为±15dB，这 个频段主要用于补偿声音的丰满度。
图2.1－5.c
（6）辅助旋钮（AUX1/AUX2）（见图2.1-6.a/图2.1-6.b）：标有AUX的部 分，由四个旋钮和两个按键决定了该路信号送往辅助输出的情况。这四个旋 钮即四路辅助输出。例如第一个旋钮打开，且该单元的推子推起，则该路信 号也将从辅助输出第一路中输出；若旁边的按键（PRE）按下，则无论推子是 否推起，该路信号都将从辅助输出第一路中输出。如何使用由音响师根据具 体情况而定。在视频会议系统中等于调节该路声音送往终端的音量大小。
视频会议系统中调音台的使用
目录
一、调音台的定义 二、调音台的组成 三、视频会议系统中音量大小调节
1
一、调音台的定义
1、什么是调音台？ 调音台是一种具有多路输入、每路上的声音信号可以单独进
行各种艺术处理与加工，可以进行各种混合且混合比例可调，具有 多种输出（其中包括左右立体声输出、编组输出、混合输出、录音 输出、监听输出以及各种辅助输出等）插孔的设备。这种设备在诸 多扩声系统或影视录音中获得广泛使用，它是调音师和录音师常用 的专业设备。

调音台基本入门[图文教程]

调音台基本入门[图文教程]

调音台基本入门[图文教程]调音台可以完成以下几项功能：1.放大输入通道的信号，并且调整输入声音的均衡（EQ），甚至其他效果，比如压缩等等。

2.把很多声音混合起来组成一个立体声。

3.为乐手和演员“返送”监听。

4.协助效果器为各个通道添加混响、延迟等效果。

5.把各通道的声音发送给多轨录音机或者音频接口分轨录音。

第一部分：信号的放大，参数均衡和插入效果。

高级调音台才会有动态处理的功能，但UB1622FX可以通过插入点来扩展这个能力。

插入点是一种特殊插孔，用于连接其他设备。

调音台还需要控制各个通道输入声音的大小。

音量旋钮可以控制声音大小。

在调音台上，工程师通常将音量旋钮设计成长条状的推杆。

它的学名是“衰减器”，俗名是“推子”。

使用推杆控制音量的好处是可以更直观地“看到”音量的大小。

调音台前置放大器已经将各个通道的信号调整到同样的电平。

如果每个通道都被设置成同样标准的电平值，那么每个推子的位置也就可以反映出该通道音量的大致情况了。

甚至可以根据推子旁边的刻度数字了解这个通道的电平情况，真的是一目了然！UB1622FX是一种调音台，它的一个输入通道中包含了几个重要的开关：[MUTE]静音开关，[SOLO]独奏（或者PFL开关），[MAIN]主立体声母线开关，[SUB]副编组母线开关。

其中，[MUTE]开关的权力很大，因为一旦关闭它，将会关闭这个通道，不再发出任何声音。

[MAIN]开关控制通道的声音发送给主立体声母线，如果不打开这个开关，即使把推子推到头也不会有声音。

而[SUB]副编组母线开关可以将通道的声音发送到编组母线，从而将多个输入通道编为一个小组。

SOLO]开关和监听母线是用于监控的。

在录音和现场扩声的时候，录音师希望能够关注某一个通道的声音。

这时候我们就需要监听母线，它有一套选听系统，可以直接选择监听输入通道、主立体声母线、编组母线和辅助母线所有输入输出通道。

而且它不会干扰任何通道。

当我们按下相应通道的[SOLO]开关时，声音会自动切换到这个通道上去。

调音台培训教程PPT

调音台培训教程PPT

二、 调音台的插座、功能键的作用
（8）辅助旋钮（AUX1/AUX2/AUX3/AUX4）：调节 这些辅助旋钮，可以调节该路声音送往相应辅助母线 的大小。其中AUX1和AUX2的声信号是从推子之前引 出的，不受推子影响。AUX3和AUX4的声信号是从该 路推子之后引出的，受推子调节的影响。前者标有 Pre,后者标有Post。 （9）声像调节（PAN）：它用于调节该路声源在空 间的分布图像。当往左调节时，相当于把该路声源放 在听音的左边。当往右调节时，相当于把该路声源放 在听音的右边。若把它置于中间位置时，相当于把该 路声源放在听音的正中。实际上，这个旋钮是用来调 节声源左右分布的旋钮。
可放大，作高音、中音、低音方面的音质补偿，给输入
的声音增加韵味，对该路声源泉作空间定位等）；还可 以进行各种声音的混合，混合比例可调；拥有多种输出 （包括左右立体声输出、编辑输出、混合单声输出、监 听输出、录音输出以及各种辅助输出等）。调音台在诸
多系统中起着核心作用，它既能创作立体声、美化声音，
又可抑制噪声、控制音量。
一、调音台的种类
调音台在输入通道数方面、面板功能键的数量方面以 及输出指示等方面都存在差异，掌握使用调音台，要
从总体上去考察它，并进行实际操作和连接。
调音台分为三大部分：输入部分、 母线部分、输出 部分。母线部分把输入部分和输出部分联系起来。 根据使用目的和使用场合的不同，调音台分为以下几 种：
（3）每种输出调节功能键旁边都装有监听按键，一
般推拉键旁边的监听按键为推子前监听PEL，旋钮旁 的监听按键为经过旋钮的监听（AFL）。
（4）从辅助返回（AUX RET）或效果返回（Effect
RTN）的插孔进入调音台的信号，肯定安装有调节其 大小的按钮和相应的声像调节钮PAN。

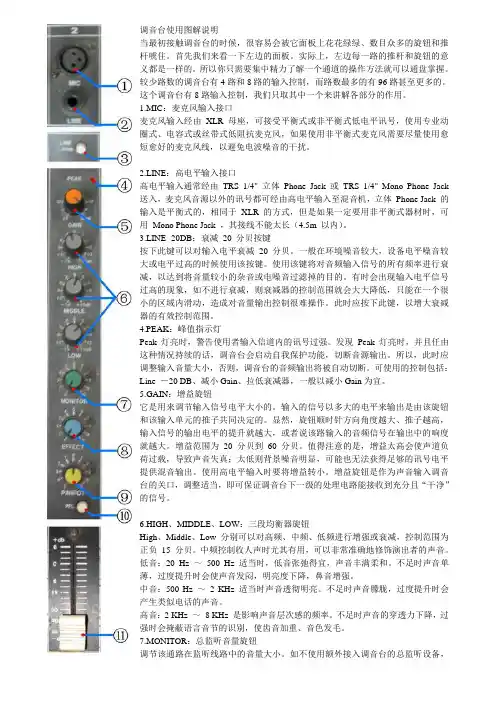

调音台使用图解说明

调音台使用图解说明

调音台使用图解说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

调音台使用详解(图文)

调音台使用详解(图文)

调音台使用图解1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

麦克风教学ppt课件

麦克风教学ppt课件
。
麦克风的基本使用方法
正确放置
根据麦克风的类型，正确放置在桌面上或使 用支架支撑。
控制录音开始与停止
根据使用的软件或设备，学习如何控制录音 的开始与停止。
调整音量
根据需要调整麦克风的音量，确保声音清晰 。
注意事项
避免将麦克风置于强磁场附近或受到震动， 以免影响音质。
麦克风的常见问题与解决方案
01
02Leabharlann 0304声音失真
检查连接线或更换其他设备尝 试，确保没有硬件故障。
噪音干扰
确保环境安静，或使用降噪技 术减少背景噪音。
录音卡顿
检查录音软件或设备是否兼容 ，或尝试更新软件和驱动程序
。
无法录音
检查录音功能是否开启，并确 保麦克风已正确连接。
03 麦克风的使用技巧
CHAPTER
录音技巧
清晰度
距离控制
声音调整
介绍在演出过程中如何实时 调整麦克风音量、音效等， 以确保演出的声音效果达到 最佳。
网络直播案例
麦克风选择
根据网络直播的需求，介绍适合的麦克风 类型和品牌，以及它们的特点和优缺点。
总结词
网络直播案例主要讲解在网络直播 中如何使用麦克风，包括麦克风选 择、直播软件设置和声音优化等方
面的知识。
音清晰地传递给听众。
录音与制作
在录音棚和音乐制作中，专业 麦克风能够捕捉声音的细节， 为后期制作提供高质量的素材 。
KTV与卡拉OK
在KTV和卡拉OK包房中，麦克 风用于演唱者声音的输入，是 娱乐场合必不可少的设备之一 。
直播与在线教育
在直播和在线教育领域，智能 麦克风和无线麦克风方便携带 ，能够满足用户远程交流和学
麦克风与调音台的连接方式

调音台麦克风基础教程1综述PPT演示课件

调音台麦克风基础教程1综述PPT演示课件

若中员心作频返率送落，在也中可低为频该段通，道提连衰接旋效钮果补器偿。声
音的力度。
③低频段（LO）：中心频率为80Hz,提衰量
为15dB，这个频段主要用于补偿声音的丰
满度。
8
调音台的输入部分
哑音按钮（MUTE）：按下该按钮该通道 处于静音，并且下面的指示灯亮起。 峰值指示灯（PEAK）（或者CLIP）： 该灯闪烁为该通道信号过载，须将对应 的增益调节旋钮（TRIM）逆时针旋至 该灯临界不闪处。 ①独奏监听（SOLO）：按下该键可以 通过监听耳机监听该通道声音。
总混合输出衰减器（MAIN MIX）： 也叫主推子，控制混合后的总音量， 包括录音的音量。左边控制左声道， 右边控制右声道。播音时先将此推 子推至0dB处，播音时不需要动，结 束时先将该推子拉到底即可。
编组输出衰减器（SUB）：作用与
主推子类似。
13
调音台的输出部分
电电 源源 接开 口关
幻象电源开关：打开时可以为电容话 筒提供48V的幻象电源，面板指示灯 亮。关机时误将此键当电源开关关闭。
缺点：与电容式话筒相比频响相对较窄、 灵敏度相对较低、细节展现不够丰富， 不适合录制细节丰富的音源以及人声。
18
电容式麦克风
工作原理：这类话筒的振膜就是电容器的 一个电极可变电 容量，这个可变电容量和话筒本身所带的 前置放大器一起产生了信号电压。
无线麦克风
常见的无线麦克风按接收和发射频率分为：VHF（甚高 频）按无接线收话机筒拖和话U筒H个F（数特可高分频为）：无一线拖话一筒无。线话筒U、段一话拖筒二性 能普无遍线高话于筒V、段一话拖筒四，无V线段话话筒筒等易。掉频和串频，不适合重大 场合，但价格便宜。电池一般使用9V叠层电池或者5号电池。

调音台调制方法PPT

调音台调制方法PPT
CTRL ROOM&PHONE旋钮下方有个 [MODE]模式开关，分别有两种状态—— PFL和SOLO。这个PFL旳意思是PRE FADER LISTEN，推子前监听。它用于监听输入 信号旳原始状态。而SOLO其实是监听来 自通道推子后旳信号。有些调音台上 SOLO也被称为AFL,AFTER FADER LISTEN。 SOLO旳好处是能够监听到主输出旳立体 声旳信号。
控制通道旳声音发送给立体声主输出， 假如不打开这个开关，把推子推到头主输出 也不会有声音。
我们能够用编组来实现用一种推子同步 对多种音源旳音量控制。例如有一种鼓组， 使用了5只话筒。我们分别打开这5个通道发 送给编组输出开关。此时这5个通道旳声音 全部进入到编组输出。下一步我们让这些编 组旳声音再送入到主输出即可。
从使用上来说，你玩熟一种模拟调音台，其他旳模拟调音台都大 同小异，但是数字调音台不同，尤其是不同品牌旳，你熟悉了一种之 后，换成另一种必须还要熟悉一阵。
数字调音台可直接处理数字音频，也可将模拟音频转成数字音频， 过程实际上是将一般旳模拟音频信号旳电信号转换成许多称作“比特 （Bit）”旳二进制码0和1，这些0和1便构成了数字音频文件。
除了上述四大功能之外，调音台还有显示、监听、 编组、遥控、对讲等功能。
• 调音台能够放大输入通道旳信号，而且经过调整输 入音频旳均衡来得到合适旳音色；
• 调音台能够把诸多路音频混合成一种音频；
• 调音台能为乐手和演员送出监听信号；
• 调音台能够帮助效果器为各个通道添加混响、延迟 等效果；
• 调音台能够把各通道旳信号发送给多轨录音机或者 音频接口进行分轨录音；
在使用推子前辅助将声音发送给效果器时， 一般会出现因为效果返回没能来得及关掉或忘记 关掉旳情况，在推子拉下后，声音还没能够关掉。

调音台使用图解

调音台使用图解

调音台使用图解=1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（三） 关于监听
• 通常监听是指舞台监听，即供舞台演出人员听 音，采用调音台的辅助送出（AUX SEND），送往监听功放、舞台监听音箱放声。 对需要监听的声音，将该路上的相应辅助旋钮 打开。对不需要监听的声音，将相应该路的辅 助旋钮关闭，于是可以做到监督各种乐音或演 唱的单独发声。耳机监听与舞台监听有所不同， 耳机监听是调音师用来监听各路声源输入调音 台后的状况以及各种混合输出情况的，借助这 种耳机监听，可检查声源并修正调音台的各种 调节。
四、调音台的信号流程
• 掌握了调音台的信号流程，便能从根本上去理解 调音台，其流程图如图1-4所示。流程图分三个部 分：信号输入部分，母线部分，信号输出部分。 声源信号从话筒输入或从线路输入，经增益调节， 进入均衡处理，作音质补偿，利用衰减器（推子） 进行混合比例调节。再通过声像调节，进入左右 声道母线和编组母线，同时，在推子前后引出声 信号，分别进入辅助母线。从母线出来的混合声 信号，经过混合放大、大小幅度调节、隔离放在， 送出相应的各种输出。另外，从辅助送出的声信 号或外部设备的信号，经过效果机处理或其他方 面的处理后，从辅助返回端进入调音台，作大小 调节和声像调节后，与左右声道上的信号叠加， 再一起送出，这便是声信号的整个流程。
9．EFXRETURN
• 外接效果器返回电平控制。从调音台的总 效果发送端(EFXSENDJACK)送出的信号经外 部效果器处理后，再反送回到调音台与未 经处理的声音混合调整后，由总输出端送 出去。
10．EFXPAN
• 效果声像控制。可以根据左、右声道不同 效果需要，调整经效果器处理的返回信号 加在左、右声道输出电路上的效果量。
5．PAN
• “音像”定位调节旋钮，通过调节这个电 位器，可使该路立体声像作左、右偏移。 若旋钮向左方调，声音的位置就会逐渐向 左移，反之则向右移，当旋钮置于中间时， 声像位于中心位置。
6．MONITOR
• 监听发送控制旋钮。通道上的监听控制电 位器将各路信号取出后直接经监听母线送 到监听放大器输出，供调音员监听，以便 调控进入混合电路的各路输入信号的电平 比例。监听控制设在GAIN和音调均衡控制 之后，音调均衡控制的任何变化都会引起 声反馈，但声像旋钮及通道电平推子的控 制对监听是不起作用的。
调音台的操作技巧
主讲：刘俊明
雅马哈20路调音台
调音台的操作使用要点

• • • • •
（一） 单声扩声 （二） 立体声扩声 （三） 关于监听 （四） 效果机与调音台的连接 （五） 关于辅助母线（AUX Bus）
（一） 单声扩声
• • • 舞厅或背景音乐放音厅里， 音乐放音厅里 在Disco厅、歌舞厅或背景音乐放音厅里，往往 厅 使用单声扩声，在这些场合不需要立体声放声。 使用单声扩声，在这些场合不需要立体声放声。 这时，调音台应作如下的连接： 这时，调音台应作如下的连接： 应作如下的连接
• （1） 利用辅助送出 ） 利用辅助送出AUX SEND，经功放（接成 ， 功放（ • 桥式），串接音箱，进行扩声。这时，扩出的声音通常不 桥式），串接音箱 进行扩声。这时， ），串接音箱， • 带效果声。 带效果声。 • （2） 利用左右声道的其中一路输出或编组输出中的一路 ） • 或混合单声输出，经功放（接成桥式），串接音箱进行扩 或混合单声输出， 功放（接成桥式），串接音箱进行扩 ），串接音箱 声。这时， 这时， • 扩出的声音通常有效果声。 扩出的声音通常有效果声。
1．PEAK(TRIMLIMT)
• 峰值指示灯，调音台在每一控制通道 的最上方都设置了一个发光二极管指 示灯，用于监视该路输入信号电平的 状态。在音响调整正确时，峰值指示 灯只是偶尔亮一下。若峰值指示灯长 亮，表示输入信号出现信号峰值过载， 这时音响系统输出的声音会令人感到 不悦耳。
2．GAIN
3．EQCONTROLS
• 音调均衡控制器。每路通道都分别设置有 高音段HF(10kHz左右)、中音段MF(3kHz)、 低音段LF(100Hz左右)三个音调均衡可调旋 钮，使之可以在一个宽的频率范围对信号 作适当提升或衰减。操作调音台时，视各 路不同的音源内容要求，对声音的频响进 行校正或有意识地修饰信号音色。
（五） 关于辅助母线（AUX Bus）
• 辅助母线可以用做效果线（Effect Bus）、 监听母线（Monitor Bus）、有线声控母线（控制灯光等）或可 以用来单独对某些声源进行记录或扩声。 总之辅助母线愈多，调音师使用起来就愈 方便，甚至能做到多种场合用一台调音台 控制同步放声或播放各种不同的音乐声。
• 3 利用辅助送出（AUX SEND），将声 音信号送入效果机的输入端，从效果 机输出接到调音台的某一路的线路输 入端（Line）。这时，把这路当做效果 的再加工处理（放大、均衡、声像、 混合比例等），并且用该路的推子作 效果混合比例调节，比较方便。但这 路上所有的辅助旋钮必须关闭。否则， 会出现扩声系统啸叫，或在辅助母线 上出现效果声。
4．EFX／REV
• 效果/混响发送控制旋钮。在调音台的各个通道上 都设置有这个调节旋钮。使用时可以用调音台的 内置混响器，也可以外接效果／混响器。当外接 效果／混响器时，内置混响器即从调音台电路上 断开，唯有外接效果／混响器送出的信号输出到 各路输入通道上。在放音或录制节目时，通过调 节各路的效果／混响旋钮来确定每个通道的信号 是否加入以及需要加进多大的效果／混响量，然 后所有通道送出的激励信号集中到一条效果／混 响母线上，再由母线将这些信号输送到总效果／ 混响放大器进行混合放大和总调后输出。
7．FADER
• 通道控制推子，其中CHA为分通道控制推子， MAIN为总控推子。这些控制推子是平滑推拉式电 位器。一般向上推的最大增益为+10dB。为了使调 音台输出电平能有较高信噪比和较大的动态范围， 在操作时一般总路控制推子置于“0”刻度上，通 常是推子行程的70％位置上，而分路控制推子则 调在略低于总路推子的位置上。部分调音台在0dB 位置上标有一条深色画线，示意此处为调音台输 出最佳控制工作点。调整控制推子不能改变信号 的过载失真现象。当出现峰值指示灯长亮时，只 能通过调低“GAIN”来改善信号的质量，使输出信 号不超过输出音量表或电平显示器的OVU处。
8．GRAPHICEQ
• 图示均衡器。有些调音台为了使系统简化，适应 场所的声学特性，在面板上配置了五段、七段或 九段的图示均衡器，这种均衡器的作用是对整个 音响系统(包括厅堂建筑)声学特性进行补偿调整， 调整范围为±12dB。一旦对房内声音频率特性调 整校核好后，就把图示均衡的各个频段的推子位 置固定下来了。在操作音响时要注意不要将图示 均衡器作为音调控制调整，过量提升图示均衡器 推子，会使音响系统出现驻波和自激现象。造成 声学特性畸变，甚至毁坏扬声器。
11．EFXMONITOR
• 效果监听控制。调节外部效果／混响器返 回到监听总线的信号电平。
12．MASTERREV
• 内置混响发生器输出电平总量调节。调整 旋钮决定了加到各个通道上混响电平的高 低。
13．DIGITALREV
• 调音台内置的数码混响发生器。根据音源 混响深度的不同要求，选择数码混响发生 器的级数。可通过变挡开关来选择。
调音台的英文标志及操作简介：
• 调音台是音响工程中应用十分广泛的设备，它 在整个音响系统中是调控的“指挥中心”。调 音员在对音响系统操作过程中，为了使输入到 系统的各种音源信号达到最佳的配合，以获得 满意的听音效果，就要十分熟悉调音台面板上 有关旋钮功能和操作方法，由于调音台面板上 各功能器件标注是英文或是其缩写，这影响了 音响操作人员对调音台设备的理解和使用。在 此以“英桥”专业调音台上的英文标注为例， 谈谈调音台的功能和正确的操作方法，对其他 调音台也可适用。
（二） 立体声扩声
• • • • • • • • • • • • • • • 厅里需要作立体声放声。 在OK厅、音乐厅、歌厅里需要作立体声放声。在此情况 厅 音乐厅 利用左右声道同时输出或利用编组输出1和 或编组 下，利用左右声道同时输出或利用编组输出 和2或编组 输出3和 同时送出 同时送出， 功放（接成立体声模式） 输出 和4同时送出，经功放（接成立体声模式）和相应 音箱进行扩声 同时，应注意两个音箱的摆放位置， 进行扩声。 音箱的摆放位置 的音箱进行扩声。同时，应注意两个音箱的摆放位置，尽 量扩大立体声场。此外，应当注意每路声源的空间声响， 量扩大立体声场。此外，应当注意每路声源的空间声响， 巧妙调节该路上的Fader和PAN，适当安排其空间位置。 巧妙调节该路上的 和 ，适当安排其空间位置。 对于演唱声和主乐器乐音，将相应的PAN调在中间位 对于演唱声和主乐器乐音，将相应的 调在中间位 推大， 置，Fader推大，突出演唱声和主乐音。如果输入的声 推大 突出演唱声和主乐音。 源是立体声，必须在调音台输出端保留其原来的声响， 调音台输出端保留其原来的声响 源是立体声，必须在调音台输出端保留其原来的声响，不 可任意摆放该路上的PAN和Fader，否则，声响混乱， 可任意摆放该路上的 和 ，否则，声响混乱， 音乐声不能揉在一起 甚至演唱声与音乐声不能揉在一起。 甚至演唱声与音乐声不能揉在一起。保留其原来声响的方 法是左声道输入占用调音台一路，将该路上的PAN调至 调音台一路 法是左声道输入占用调音台一路，将该路上的 调至 左边，右声道输入占用调音台另一路，将该路上的PAN 调音台另一路 左边，右声道输入占用调音台另一路，将该路上的 调至右边。同时，将二路推子调在同一高度上。 调至右边。同时，将二路推子调在同一高度上。这样立体 声源的声响在左、右声道母线和编组母线上得到保留。 声源的声响在左、右声道母线和编组母线上得到保留。
• 增益控制旋钮(输入电平调节)，在调音台电路中，调整 设定输入信号有一个宽的不失真动态范围和最佳信噪 比。GAIN提供了40dB连续可调增益范围，当设定为40dB时，信号电平最低，即输入信号被衰减了40dB； 当设置在0dB位置时，衰减量为0，输入信号最强。在 调GAIN旋钮时，首先把GAIN旋钮顺时针方向调到峰值 指示灯刚好一直亮的位置，然后逆时针方向慢慢地旋 回到指示灯熄灭的位置，再往回调增大约6dB，使指示 6dB 灯处在信号峰值出现时即亮的电平临界线上，这样就 可以确定输入信号已调整在适当电平上了。在固定的 使用场合，GAIN旋钮一次调整好后，一般就不要旋动 了。注意切忌将GAIN旋钮作音量控制使用，否则很容 易造成前级电路过载，破坏音响系统的正常工作状态， 甚至损坏扬声器。
