学校综合教学楼施工测量方案

XX市XX中心校及开十中整体搬迁项目（中小学男生宿舍、中学教学楼、综合楼）施工组织设计编制：审核：编制单位：编制日期：2016年11月7日目录第一章工程概况及特点 (1)第一节、一般情况说明 (1)第二节、工程设计概况 (1)第三节、施工条件 (2)第二章施工部署 (2)第一节、质量目标 (2)第二节、安全目标 (2)第三节、工期目标 (2)第四节、组织管理机构 (2)第三章施工准备 (4)第一节、技术准备 (4)第二节、物资准备 (4)第三节、劳动力组织准备 (5)第四节、施工区段的划分 (5)第五节、现场平面布置 (5)第六节、施工用电及用水 (6)第七节、施工机械设备 (6)第八节、地下管线及周边设施防护加固措施 (6)第四章施工进度计划和各阶段进度的保证措施及违约责任 (7)第五章劳动力和材料投入计划及其保证措施 (10)第一节、劳动力投入计划及保证措施 (10)第二节、材料投入计划及保证措施 (10)第六章机械设备投入计划及检测设备 (12)第七章关键技术、工艺及项目实施的重、难点和解决方案 (13)第一节、施工人员配备 (13)第二节、总施工顺序 (13)第三节、测量放线 (13)第四节、架子工程 (15)第五节、基础工程 (15)第八章模板工程施工方法 (24)第一节、支模系统用料 (24)第二节、支模的质量要求 (24)第三节、模板体系的技术措施 (24)第四节、模板拆除 (25)第九章钢筋工程施工方法 (26)第十章砼工程施工方法 (30)第十一章砌体工程 (37)第十二章装饰、装修工程 (38)第十三章屋面施工 (45)第十四章水、电、暖卫工程 (47)第十五章工期保证措施及施工进度表 (48)第一节、工期控制 (48)第二节、工期保证措施 (48)第十六章质量保证措施与承诺 (49)第一节、质量目标及管理方法 (49)第二节、质保组织机构 (49)第三节、劳动力组织 (50)第四节、质量保证制度 (50)第五节、其他注意事项 (52)第六节、产品保护措施 (53)第八节、主要项目质量保证措施 (55)第九节、结构工程质量优良措施 (57)第十节、装修工程质量保证措施 (61)第十一节、防水工程质量保证措施 (64)第十二节、质量保证体系 (65)第十七章安全保证措施 (66)第十八章安全文明措施 (70)第一节、现场安全管理体系及管理办法 (70)第二节、施工现场消防保卫管理措施 (71)第三节、施工机械设备安全管理措施 (72)第四节、场容管理 (73)第五节、成品保护措施 (73)第六节、施工安全用电管理措施 (74)第七节、材料管理措施 (75)第八节、现场环保措施 (75)第九节、工地环卫措施 (76)第十节、其它 (76)第十九章新技术应用 (78)第二十章成本管理与成本控制措施 (79)附表一：拟投入本项目的主要施工设备表 (80)附表二：拟配备本项目的试验和检测仪器设备表 (81)附表三：劳动力计划表 (82)附表四：计划开、竣工日期和施工施工进度网络图 (83)附表五：施工总平面图 (84)附表六：临时用地表 (85)第一章工程概况及特点第一节、一般情况说明1、工程名称：2、工程所处的地理位置：。

工程测量教学楼施工方案一、前言工程测量是土木工程中的重要环节，通过科学测量和合理布局，能够确保工程建设的准确性和高效性。

本文将就工程测量教学楼的施工方案进行详细说明，从工程测量的原理、施工前的工程测量工作准备、施工中的工程测量和施工后的工程测量，逐一展开。

二、工程测量原理工程测量是一门科学的技术，它的基本原理包括测量对象的准确定位、准确定向和准确定角。

在工程测量教学楼的施工中，需要根据设计图纸和相关实地情况，确定测量的范围、精度，并采用合适的测量仪器和方法进行测量。

三、施工前的工程测量工作准备在施工前，需要进行详细的测量工作准备，包括以下几个方面：1.制定测量方案：根据设计图纸和实地情况，确定测量的范围、精度和方法，并制定详细的测量方案。

2.选取测量仪器：根据测量范围和精度要求，选择合适的测量仪器，如全站仪、经纬仪、测距仪等。

3.确定测量控制点：在施工现场确定一些固定的测量控制点，作为测量的基准点，以保证测量的精度。

4.培训测量人员：对参与测量工作的人员进行培训，提高其测量技能和专业水平。

四、施工中的工程测量在施工中，工程测量主要包括以下几个方面的工作：1.基坑及地基测量：对教学楼的基坑和地基进行测量，确定基坑的位置和深度，地基的平整度和承载力。

2.建筑物测量：对建筑物的平面位置、高程和结构进行测量，确保建筑物的位置和结构符合设计图纸要求。

3.水电暖测量：对水电暖设备的位置和管线布局进行测量，保证水电暖设备的正确布局和连接。

4.竣工测量：在教学楼建筑竣工后，进行最终的测量，确保建筑物的质量和准确性。

五、施工后的工程测量施工后的工程测量主要包括验收测量和定期监测两个方面的工作：1.验收测量：对教学楼建筑的最终质量和准确性进行验收测量，确保建筑物的完成符合设计要求。

2.定期监测：在教学楼建筑使用后，定期对建筑物进行监测，包括结构安全、变形情况和环境参数等，确保建筑物的安全和稳定。

六、总结工程测量是工程建设的重要环节，对教学楼的施工具有重要意义。

教学楼施工测量方案一、引言教学楼是大学校园中最重要的建筑之一，其建设的质量和安全对于师生的学习和生活环境至关重要。

在教学楼建设过程中，施工测量是一个关键的环节，它对于保证建筑准确性和安全性起着重要作用。

本文将介绍一套完整的教学楼施工测量方案，以确保该建筑的质量和安全。

二、施工测量前的准备工作1.准备测量仪器和设备：包括经纬仪、水准仪、激光测距仪、全站仪等。

2.制定详细的测量计划：根据建筑平面图和剖面图，确定测量的具体位置和要求。

3.确定测量基准点：选择合适的基准点并标记，以确保测量的准确性和一致性。

4.建立测量控制网：通过设置控制点和控制线，建立起整个建筑物的空间坐标体系。

5.针对特殊情况进行测量预测：如地下管线、特殊结构等，需要进行预测和测量。

三、施工过程中的测量工作1.基础测量：在基础施工前，对地基进行测量，以确保基础的准确性和稳定性。

2.地下设施测量：如地下管道、暖通设备等，需要进行测量和标记，以保证施工的顺利进行。

3.结构测量：在施工过程中，对主体结构进行测量，以确保结构的合理性和稳定性。

4.墙面和地面测量：对教学楼墙面和地面进行测量，以确保墙体垂直和地面水平。

5.内部空间测量：对空间进行测量，包括宽度、高度和体积等参数，以保证教学楼功能的合理性和安全性。

6.饰面测量：对教学楼的外观进行测量，包括窗户、门、楼板等部分的尺寸和位置，以确保外观的美观和安全。

7.楼梯和电梯测量：对楼梯和电梯进行测量，以确保其符合相关规定和标准。

四、施工测量结果的处理和报告1.测量数据的处理：将测量数据输入计算机软件进行处理和分析，得出测量结果。

2.测量结果的比对和验证：将测量结果与设计图纸和规范进行比对和验证，确保施工符合设计要求。

3.编制施工测量报告：编制详细的测量报告，包括测量结果、数据处理方法、测量设备的使用情况等。

五、施工过程中的常见问题及解决方案1.测量误差过大：出现测量误差超过允许范围的情况时，应及时对仪器进行校准和调整，并重新进行测量。

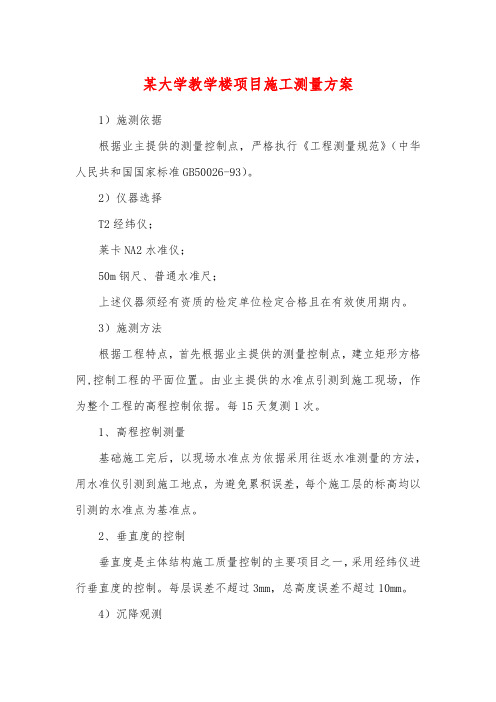

某大学教学楼项目施工测量方案
1）施测依据
根据业主提供的测量控制点，严格执行《工程测量规范》（中华人民共和国国家标准GB50026-93）。

2）仪器选择
T2经纬仪；
莱卡NA2水准仪；
50m钢尺、普通水准尺；
上述仪器须经有资质的检定单位检定合格且在有效使用期内。

3）施测方法
根据工程特点，首先根据业主提供的测量控制点，建立矩形方格网,控制工程的平面位置。

由业主提供的水准点引测到施工现场，作为整个工程的高程控制依据。

每15天复测1次。

1、高程控制测量
基础施工完后，以现场水准点为依据采用往返水准测量的方法，用水准仪引测到施工地点，为避免累积误差，每个施工层的标高均以引测的水准点为基准点。

2、垂直度的控制
垂直度是主体结构施工质量控制的主要项目之一，采用经纬仪进行垂直度的控制。

每层误差不超过3mm，总高度误差不超过10mm。

4）沉降观测
基础施工完，按设计要求的部位设置沉降观测点，定期观测，为技术部门提供可靠的数据，以保证工程的顺利进行。

5）测量精度保证措施
1、严格执行工程测量规范（中华人民共和国国标GB50026-93）。

2、严禁使用未经法定计量单位检定的仪器和计量工具。

3、所有测量数据反复检查，认真计算，测量成果表有仪器编号及测量人、计算人、审核人签名。

4、所有测量控制点的埋设必须可靠牢固。

5、测量控制点和水准点必须定期复测。

教学楼工程测量方案怎么写一、项目背景教学楼是学校的主要场所之一，为了确保教学楼的建设质量和安全，需要进行详细的测量工作。

教学楼建设过程中需要进行各种测量，包括地面平整度、建筑结构尺寸、地基沉降等方面的测量。

因此，编制一份科学合理的测量方案具有非常重要的意义。

二、测量目的1. 确保教学楼建设符合设计要求，各个结构尺寸准确无误。

2. 检查地基沉降情况，确保建筑结构稳定安全。

3. 验证施工过程中的质量控制，及时发现并解决问题。

4. 提供可靠的测量数据，为教学楼的竣工验收提供支持。

三、测量对象和内容1. 建筑结构尺寸包括教学楼的长、宽、高及各个楼层的尺寸测量。

2. 地面平整度对教学楼内外地面的平整度进行测量。

3. 地基沉降检查地基的沉降情况，确保建筑结构的安全稳定。

4. 其他根据项目实际情况，可能需要对其他细节进行测量。

四、测量方法和工具1. 建筑结构尺寸采用激光测距仪、测量尺、水平仪等工具进行测量。

2. 地面平整度采用水准仪、水平仪等工具进行测量。

3. 地基沉降采用水准仪和测斜仪进行测量。

4. 其他根据实际情况可能需要使用其它测量工具。

五、测量流程1. 编制测量计划由工程测量专业人员根据测量对象和要求制定测量计划。

2. 准备测量设备提前准备好所需的各种测量工具和仪器，保证测量工作的顺利进行。

3. 测量操作根据测量计划，进行相关对象的测量操作，确保操作标准和准确。

4. 数据处理对测量数据进行处理和分析，确保数据的准确性和可靠性。

5. 编制测量报告根据测量数据编制测量报告，报告内容包括测量对象的基本情况、测量数据、分析结论和建议等内容。

六、质量控制1. 严格按照测量计划进行测量操作，确保测量数据的准确性和可靠性。

2. 注意保养和维护测量仪器和工具，确保仪器的准确度和稳定性。

3. 在测量过程中严格按照测量要求和标准进行操作，杜绝测量失误。

4. 在测量数据处理过程中，多方核对、交叉验证，以确保数据的准确性。

七、安全措施1. 在进行测量操作时，注意安全第一，做好自身防护，避免发生安全事故。

国家教育行政学院综合教学楼施工测量方案编制:审核：审批：中建一局建设发展公司一、工程概况国家教育行政学院综合体育馆工程场地位于北京市大兴区黄村镇清源路北路，北京石油化工学院南侧，与综合教学楼相邻。

本工程基坑开挖深度约为4.6米，其上部为杂填土，该土层厚度约为1.2米，土质均匀性较差，基坑放坡角度较小,天然边坡的稳定性不能满足要求,故对该地基进行支护，经对方案多方验算，决定对综合体育馆的地下室部分采用土钉墙进行基坑支护；对综合体育馆的独立柱基部分采用1:0。

4放坡挂30×30钢板网喷水泥浆.二、编制依据(一）《工程测量规范》(GB 50026—93）；(二）《建筑工程施工测量规程》（DBJ 01-21-95）;(三）《建筑工程资料管理规程》（DBJ 01-51-2003）;(四）《建设工程监理规程》(DBJ 01-41-2002）；(五）设计图纸。

根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量"的原则,制定本施工测量方案。

确保圆满完成本工程的施工测量任务。

三、场区平面控制网的测设(一)场区平面控制网布设原则及要求1。

平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2。

轴线控制网的布设要根据设计总平面图、首层平面图、基础平面图及现场条件进行;3。

控制点应选在通视条件良好、安全、易保护的地方；4。

控制桩位必须用混凝土保护,必要时用钢管进行围护,并刷红白油漆作好测量警示标识,如示意图：（二）平面控制网的布设1、建筑物定位桩测设。

本工程建筑物定位桩由当地测绘部门测定。

我司测量人员对建筑物定位桩的角度、距离关系进行了复测,精度符合规范要求。

2、轴线控制网测设。

以建筑物定位桩为基准，测量人员使用TOPCON-601全站仪以极坐标法测设本工程轴线控制网。

本工程两单体工程轴线控制网见下图:综合教学楼轴线控制图3、平面控制网精度.平面控制网的精度技术指标应符合下表的规定：四、高程控制网的建立为保证工程施工的竖向精度，每一工程应布设3个高程控制点组成高程控制网。

施工测量工程施工方案一、工程概述该工程施工测量包括土方工程、混凝土工程、金属结构工程等多个施工阶段的测量工作。

施工测量工程的目的是为后续施工提供准确的地形地貌数据和施工控制数据，以确保工程质量和进度的达标。

二、测量准备工作1.了解工程设计图纸，熟悉工程的特点和要求。

2.配置测量仪器和设备，包括全站仪、水平仪、测量杆等。

3.培训测量人员，确保所有参与测量的人员具备相关测量知识和技能。

三、土方工程测量1.建立起点和基准点，按照设计要求进行土方开挖和填方的测量。

2.使用全站仪进行地形地貌测量，测量工程区域内的地面高度和坡度。

3.根据设计要求进行土方开挖和填方的测量，确保土方工程满足设计要求。

四、混凝土工程测量1.对混凝土结构进行测量，包括柱、梁、墙等的尺寸和位置测量。

2.使用全站仪进行混凝土浇筑前的测量，确保混凝土结构的准确位置和尺寸。

3.对混凝土结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。

五、金属结构工程测量1.对金属结构进行测量，包括钢梁、钢柱等的尺寸和位置测量。

2.使用全站仪进行金属结构安装前的测量，确保金属结构的准确安装位置和尺寸。

3.对金属结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。

六、安全措施1.测量人员必须全程佩戴个人防护装备，包括安全帽、防护鞋、防护手套等。

2.在使用测量仪器过程中，要确保周围无障碍物，以避免仪器的损坏和人员的伤害。

3.测量人员必须具备基本的安全知识，能够正确使用测量仪器，并及时发现和排除测量中的安全隐患。

七、质量控制1.对测量结果进行校核，确保测量的准确性和可靠性。

2.定期对测量仪器进行校验和维护，确保仪器的工作正常。

3.各测量阶段的测量结果需要及时记录和保存，以备后续工作的参考和分析。

八、施工测量报告1.编制施工测量工程报告，包括测量阶段的测量数据和测量结果的分析。

2.将施工测量报告提交给工程监理单位和施工单位，作为工程进度和质量的依据。

学校教学楼加固及装修改造项目测量工程方案一、项目背景1.前期准备工作在进行测量工程之前，需要准备一些测量工具和资料，包括但不限于测量仪器、平面图纸、工程图纸、施工方案等。

同时还需要对施工区域进行勘察，了解现场情况，以确保测量工作的顺利进行。

2.施工测量2.1选择合适的测量仪器，根据需要进行相应的测量，包括长度测量、面积测量、高度测量等。

可以使用测量仪器进行直接测量，也可以通过三角测量、交会测量等方法间接测量。

2.2根据施工方案和工程图纸，确定测量的具体内容和位置，包括墙体、梁柱、楼梯等。

根据平面图纸进行测量，并将数据记录下来，以供后续工作使用。

2.3在进行测量过程中，需要注意测量的准确性和可靠性。

可以采取多次测量并比对数据的方法，以消除误差，确保测量结果的准确性。

3.数据处理和分析3.1对测量的数据进行整理和处理，包括清理数据、筛选数据、核实数据等。

对于一些异常数据，可以进行剔除或重新测量，以保证数据的可靠性和准确性。

3.2对测量数据进行分析，可以通过统计学方法和图表分析等手段，得出一些结论或趋势。

根据分析结果，可以对施工方案进行调整和优化，以满足项目的需求。

4.报告编制在完成测量工作后，需要对测量结果进行整理和归纳，并编制测量报告。

测量报告应包括测量的具体内容、数据和分析结果等，以及一些有关的建议和意见。

同时还需要将测量报告提交给相关人员和部门，以供他们进行参考和决策。

5.后期监督和检查在测量工作完成后，还需要进行后期的监督和检查，以确保施工的质量和效果。

可以派人对施工现场进行巡视，观察和检查施工的进展和质量。

对于一些问题和不合格的施工，及时采取措施进行整改和修复。

三、项目的意义学校教学楼加固及装修改造项目的测量工程是整个项目的重要环节。

通过对施工区域进行准确的测量，可以确保后续的施工工作的准确性和效果。

同时，在测量工程中能够发现一些结构上的问题和隐患，及时进行处理和修复，从而提高教学楼的安全性和稳定性。

学校综合教学楼施工测量方案一、测量总则根据业主提供的坐标控制点及标高基准点为依据进行轴线放设及标高控制，使用J2经纬仪及DS3水准仪，以减少测量误差。

二、测量仪器的选用1、J2经纬仪；2、DS3精密水准仪；3、50米钢尺；4、5米塔尺；5、其它辅助仪器。

以上仪器均须鉴定合格。

三、平面、轴面控制测量1、准备工作（1）准备苏州产J2经纬仪一台、DS3-Z自动安平水准仪1台、50m钢卷尺一把、铝合金塔尺一根、对讲机一对、10kg铁线锤和钢丝。

所有的工具必须具有法定计量部门出具的校验合格证及产品质量合格证。

（2）勘察现场，明确城市规划红线的位置，并建立与建筑物轴线的关系（需要经过计算）。

（3）根据城市规划、测绘部门提供的座标点，结合本建筑所标志坐标点得出其主轴线。

2、测量定位（1）根据工程结构特点及现场施工情况选择主要控制线的位置。

（2）本工程采用外控结合内控法测量控制施工。

（3）外控法：在基坑上沿四周投测控制网的标点，固定牢固，并做好保护工作以满足±0.000以下部分的正常施工。

（4）内控法：a.在室内±0.00m处用砼浇筑在原选定的控制点上预埋100×100×10mm的铁板，铁板下面用4φ10长120mm锚脚，使铁板面标高为±0.00m层面标高。

b.把外控制线引测至铁板，校验无误后在铁板上刻上永久性的标记，作为以后向上投测控制线的固定投测点。

c.为使主控制线能顺利向上投测到每个施工层，在以上每层平台模板铺设时，必须在预埋铁板的垂直正上方位置预留出150×150mm投测孔。

该项工作由木工配合预留孔洞，测量人员复核孔洞位置。

3、轴线传递在每层楼板砼浇筑完毕后，用激光铅直仪架设在首层的预埋铁板投测点上，精确对点精平，在仪器上方预留洞口上面设置3MM厚的有机玻璃目标分划板，使有机玻璃上刻有的十字线仪器目镜的十字丝重合，将仪器分别转动90°，180°，270°，与十字线仍重合，表明无误。

小学教学楼、综合楼工程施工组织设计目录第一章综合说明第二章施工技术方案及措施第三章质量保证措施与创优方案第四章施工总进度方案及保证措施第五章施工平安措施方案第六章文明施工措施方案第七章施工场地治安保卫管理方案第八章施工环保措施方案第九章冬季与雨季施工方案第十章施工现场总平面布置第十一章工程组织管理机构第十二章材料方案与劳动力方案第十三章选用主要施工机械及机械调配方案第十四章成品保护与工程保修工作管理措施与承诺第十五章任何可能紧急情况处理措施、预案以及抵抗风险措施第十六章对总包管理认识以及对专业分包工程配合、协调、管理、效劳方案第十七章与发包人、监理及设计人配合第十八章地上、地下设施与周边建筑物临时保护措施附表一拟投入本工程主要施工设备表附表二拟配备本工程试验与检测仪器设备表附表三劳动力方案表附表四方案开、竣工日期与施工进度网络图附表五施工总平面图附表六临时用地表第一章综合说明一、编制依据1、某县示范小学教学楼、综合楼工程施工招标文件。

2、某县示范小学教学楼、综合楼工程设计图纸。

3、本工程规定平安生产、文明施工、环境保护措施应符合中华人民共与国以及市、自治区、直辖市或行业以及当地政府有关法律、法规要求。

二、编制原那么1、遵循招标文件条款原那么，在编制施工组织设计文字说明及附图表中，严格做到统一标准，标准编制。

2、遵循设计文件与标准验标原那么，在编写主要工程施工方法中严格按照设计要求，执行现行施工标准与验收标准，正确组织施工，确保工程质量、进度。

3、坚持实事求是，一切从实际出发原那么，在制定施工方案中，根据自身施工能力，施工经历，技术水平，坚持科学组织，合理安排，均衡生产，平行作业，尽量平衡施工顶峰。

确保高速度，高质量，高效率完本钱工程施工任务。

4、坚持施工全过程严格管理原那么，在工序施工中，严格执行监理工程师指令，尊重监理意见，严格管理。

5、坚持积极推广应用“四新〞成果原那么，在各项工序施工中，对于能够提高或保证工程质量、施工进度以及降低工程本钱新技术、新设备、新工艺、新材料积极采用。
