仓库人员接收物料，并核对送货单上的信息，如物料名称、规格、数量等。

电子元器件来料检验标准指导书目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。

1、实用范围：来料进料检验2、质检步骤（1）来料暂收（2）来料检查（3）物料入库3、质检要点及规范（1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC 检验，予以暂收，并签回货单给来料厂商。

（2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。

一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。

（3）检查内容：（1）外观：自然光或日光灯下，距离样品30CM目视；（2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量；（3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中；（4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS报告及物质安全表及客户要求的其它有害物质检测报告；（5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。

以仓库物料质检标准。

（6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。

异常物料特《原材料进库验货》批示后，按批示处理。

4、注意事项（1）要保持物料的整洁。

（2）贵重物品及特殊要求物料要逐一检查。

（3）新的物料需给技术开发部确认。

5、异常处理办法物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。

6、不合格品的处理：（1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日内回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理；（2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。

电子元器件来料检验要求规范一、检验流程及要求：1.检验员应按照检验规程进行工作，保证检验流程的正确性和标准化。

2.对于每一个元器件批次，必须进行检验记录和保存，包括来料检验报告、检验数据记录等，以备随时查阅。

二、检验项目及要求：1.外观检验：-检查元器件外观是否完整，无明显破损、划痕等。

-检查元器件标识是否清晰，无模糊、歪斜等问题。

-检查元器件引脚是否正常，无变形或损坏。

2.尺寸和封装检验：-检查元器件尺寸是否符合标准规定。

-检查元器件封装是否完整，无明显变形或焊接不良。

3.引脚电性参数检验：-检查元器件引脚电性参数是否符合规范，如电压、电流、频率等。

-使用适当的测试仪器进行测试，并记录测试数据。

4.功能性能检验：-检查元器件的功能是否正常，如开关、放大、传输等特性。

-使用适当的测试仪器进行测试，并记录测试数据。

5.环境适应性检验：-检查元器件在不同温度、湿度等环境条件下是否能正常工作。

-使用适当的测试设备进行测试，并记录测试数据。

6.可靠性检验：-检查元器件的可靠性，包括耐压、耐久性等要求。

-使用适当的测试设备进行测试，并记录测试数据。

三、检验设备及环境要求：1.检验员应熟悉所用的检验设备，确保其可靠性和准确性。

2.检验设备和环境应处于良好状态，保证检验结果的可靠性。

3.检验设备应定期校验和维护，确保其工作正常。

四、来料检验文件要求：1.对每一批次的来料元器件，应填写并保存来料检验报告。

2.来料检验报告应包括如下内容：元器件型号、批次号、检验日期、检验结果等。

3.检验报告应妥善保存，并能随时提供给需要方查阅。

五、不合格品处理要求：1.对于不合格的元器件，检验员应立即报告相关负责人，并进行适当的记录和处理。

2.不合格品应加以标识，并妥善保存，以便在后续环节进行追踪和处理。

3.不合格品的处理应符合相关规范和制度，包括报废、退货、返修等等。

六、检验周期及频次：1.来料检验的周期和频次应根据元器件的重要性和质量稳定性要求来确定。

电子元器件来料检验规范在电子制造业中，来料检验是确保产品质量的重要环节。

电子元器件作为电路中不可或缺的组成部分，其质量对整个电子产品的性能指标和寿命产生重要影响。

因此，来料检验对于保证电子产品可靠性、提高产品质量具有举足轻重的作用。

一、检验流程1、检验计划制定制定电子元器件来料检验规范前，需明确该元器件的类型、技术规格、封装形式、器件等级、包装方式、生产厂家、批次信息等，建立相应的计划和标准。

基于最低限度可接受品质水平（AQL）等级，确定受检数量、抽样方式、检查水平等检验统计学参数。

2、来料检验项目包括外观检查、合格标志、引脚间距、引脚绕线、焊盘、安装位、器件型号规格等。

根据情况，还可以进行与器件外观、尺寸、结构、性能参数等相关项目的检验。

3、检验判定对检验结果进行判定并处理。

如有不合格品，按照相应的处理方法进行处理，如返工、报废、换货等。

4、入库管理对已检验并合格的电子元器件进行标记、打码和封装，并及时归档入库，确保下一车间或批次装配时的顺利运行。

二、检验标准1、封装标准除了一些极少数应用特殊场合、特殊要求的封装外，大多数电子元器件都使用标准封装。

应按照标准封装规范对电子元器件进行检验。

2、外观标准外观一般分为两类检验标准：第一类：用于一般元器件外观检查，包括引脚的位置、焊盘、引脚绕线、安装位等重要特征。

相关标准：IPC-A-610D （电子元器件外观标准质量标准）。

第二类：用于细微缺陷的检查，包括表面者划痕、表面污点等，相关标准：MIL-STD-883E（微电子装置和材料的可靠性试验程序）。

3、性能标准对于器件的性能检验，可以按照通用标准将器件分为不同的等级，然后按照等级对其性能进行检验，逐级升高才能使用。

4、环境标准元器件的使用环境与使用寿命有直接关系。

电子元器件应在经过各种测试、评估、可靠性验证后，才能向客户交付。

针对这一点，可采用温度、湿度等各类环境适应性测试。

5、供应链管理标准来料检验规范除了对元器件本身进行检查外，还涉及到电子元器件供应链的管理，此外也应遵循GB/T 3098.1的相关规定。

电子元器件来料检验标准指导书目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。

1、实用范围：来料进料检验2、质检步骤（1）来料暂收（2）来料检查（3）物料入库3、质检要点及规范（1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC 检验，予以暂收，并签回货单给来料厂商。

（2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。

一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。

（3）检查内容：（1）外观：自然光或日光灯下，距离样品30CM目视；（2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量；（3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中；（4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS报告及物质安全表及客户要求的其它有害物质检测报告；（5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。

以仓库物料质检标准。

（6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。

异常物料特《原材料进库验货》批示后，按批示处理。

4、注意事项（1）要保持物料的整洁。

（2）贵重物品及特殊要求物料要逐一检查。

（3）新的物料需给技术开发部确认。

5、异常处理办法物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。

6、不合格品的处理：（1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日内回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理；（2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。

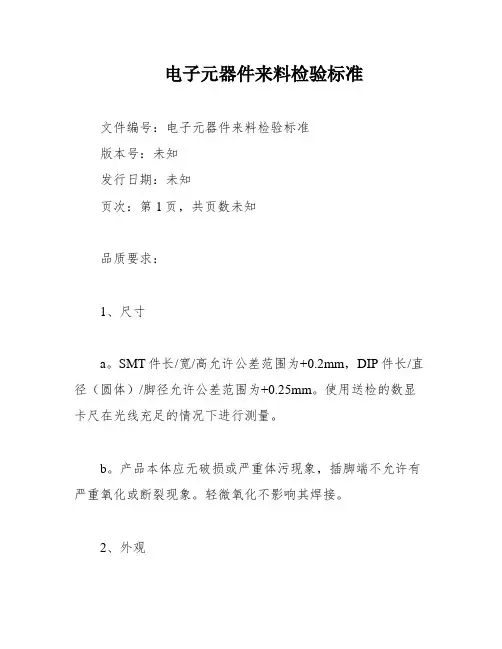

电子元器件来料检验标准文件编号：电子元器件来料检验标准版本号：未知发行日期：未知页次：第1页，共页数未知品质要求：1、尺寸a。

SMT件长/宽/高允许公差范围为+0.2mm，DIP件长/直径（圆体）/脚径允许公差范围为+0.25mm。

使用送检的数显卡尺在光线充足的情况下进行测量。

b。

产品本体应无破损或严重体污现象，插脚端不允许有严重氧化或断裂现象。

轻微氧化不影响其焊接。

2、外观a。

本体型号、规格、方向类丝印需清晰无误，丝印轻微模糊但仍能识别其规格。

b。

插脚应无严重氧化或断裂现象，插件电容引脚带轻微氧化不直接影响其焊接。

电容本体不得有破损、变形、电解电容介质外溢、电解漏液等现象。

c。

管体无残缺、破裂、变形。

3、包装a。

包装方式为袋装或盘装，外包装需贴有明显物品标示且应与实物相符。

SMT件排列方向需一致且不得有中断、少数（盘装）。

b。

包装方式为盘、带装或袋装。

4、电气量测其容值必须与标示及对应之产品BOM要求相符，量测其阻值必须与标示及对应之产品BOM要求相符。

5、加锡使用30W或40W的电烙铁对电阻器的引脚加锡，焊端/引脚可焊锡度不低于90%。

1.外观与尺寸a。

用万用表测量极性，确保与标示一致，无开路或短路。

b。

用电压档测量整流和稳压值，确保与标称值相符。

c。

用30W或40W的电烙铁对电阻器引脚加锡，焊点/引脚可焊锡度不低于90%。

d。

SMT件长/宽/高允许公差范围为+0.2mm，DIP件长/直径（圆体）/脚径允许公差范围为+0.25mm。

e。

管体透明度及色泽必须均匀、一致，无残缺、划伤、变形及毛边，焊接端无氧化及沾油污等，管体极性必须有明显之区分且易辨别。

f。

丝印需清晰易识别，本体无残缺、破裂、变形现象，尺寸不允许超出图面公差范围。

2.包装a。

包装方式为袋装或盘装，SMT件排列方向必须一致正确，为盘装料不允许有中断少数现象。

b。

包装材料与标示不允许有错误，盘装方向必须一致正确，外包装需贴有明显物品标示且应与实物相符。

电子元器件的来料检验标准指导书(新版)一、引言随着电子元器件在现代工业和日常生活中的广泛应用，其质量竞争已经成为电子制造业的一个重要问题。

因此，来料检验作为一个重要的环节，将直接影响产品质量。

本文旨在为电子元器件来料检验提供一些标准指导，帮助企业加强来料检验管理，提高产品质量。

二、来料检验标准1. 文件审查a) 合格证明文件：检查是否有原厂授权书、生产批次日期、成品测试报告等要求的证明文件。

b) 质量保证文件：检查供应商的质量保证文件是否符合要求。

c) 物料清单：检查物料清单与实际采购的物料是否一致。

2. 包装检查a) 外包装：检查外包装是否完好无损，有无受潮、破损或划痕等情况。

b) 号码标识：检查包装内外是否有正确且明确的物品名称、型号、规格、批号等标识号码。

c) 规格型号：检查外包装标识是否与内部物品一致。

3. 外观检查a) 外观特征：检查元器件的外观特征是否符合要求，如齐整、无变形、无裂痕等。

b) 包装标识：检查外观是否有明显划痕、刻痕、氧化等，对于已经打开过的包装需要进一步检查。

c) 规格型号：检查元器件标识是否与物料清单一致。

4. 功能检查a) 性能指标：检查元器件是否满足规定的技术参数和性能指标。

b) 测试方法：使用正确的测试方法和设备进行检测。

c) 检测要求：对元器件的各项性能进行全面检测，判断是否合格。

5. 环境检查a) 温度湿度：检查元器件是否在规定的环境温度和湿度范围内运输和储存。

b) 防静电处理：检查元器件是否采取防静电措施，并进行有关的检测和测试。

c) 其他环境要求：根据元器件的特殊要求进行相应的检查。

三、结论本文主要介绍了电子元器件来料检验标准及相关要点，通过对来料检验的各个环节的详细介绍，提高其检查的全面性和准确性，为企业生产和用户的需求提供充分的技术保障。

在检验中，遵循标准操作流程和标准操作规程，及时记录，完善来料检验质量管理体系，这样才能让企业在激烈的市场竞争中立于不败之地。

来料检验规范1.目的：控制上线物料质量，规定物料接收的检验标准，使检验时有据可依，确保生产使用的物料都是合格品。

2.范围：本检验标准适用于原材料、辅料、半成品或成品等的进入公司的所有物料。

3.检验方式：若无特别规定，检验采用抽检方式。

4.缺陷类别：缺陷类别 代码主要缺陷 A次要缺陷 B5.检验内容：电气性能和外观检验.6.取样：检验样品从待检的批量中随机抽取。

7.合格与不合格的判定：7.1.每个样品统计出检验不合格数量：A或B；7.2.没有任何缺陷的样品为OK；7.3.根据样品检验结果，对照抽样方案判定合格数量是否达到要求数量，若在样品中不合格品大于或等于抽样方案对应的不合格判定数，则该批物料为不合格。

8.不合格品的存放：在抽检过后，此批物料需退回供应商，应将抽到不合格的样品，另外包装并作明确标识，放回原包装内，以便日后供应商复核。

9.检验报告的填写：填写好报告上对应的栏目，检验无缺陷只需在检验栏填写OK或检验无不良，有缺陷就在品质状态栏填写缺陷原因。

序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.色环清晰，无变形插脚无氧化2.样品目检1.色环清晰，无变形，凸点等2.插脚有无氧化3.是否有混料2 规格尺寸1.样品，规格书2.物料清单游标卡尺每批抽取10pcs，用游标卡尺量电阻的规格尺寸，是否与物料清单及规格书一致脚距必须与规格书一致3 阻值 1.样品，规格书2.物料清单LCR测试仪1.根据阻值设置适当量程2.测量阻值，确认是否在允许精度范围内4 可焊性引线上锡性能良好电烙铁每批抽取10pcs，用电烙铁对电阻插脚进行上锡处理，确认其上锡性能是否良好上锡时间为2-3秒5 包装 包装方式应安全且有明确标示目检1.看包装方式是否安2.看是否有明确标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.字体标示清晰无误2.本体封装良好、无变形、破损3.插脚整齐、平整、垂直4.有极性标示且正确5.防爆孔与样品一致6.样品，规格书，物料清单目检1.字体标示是否清晰正确，本体有无变形破损等2.插脚有无氧化、变形3.防爆孔、防爆线是否与规格书、样品一致4.极性标示，电压电流标示是否正确5.是否有混料2 规格尺寸样品、规格书、物料清单游标卡尺每批抽取10pcs，用游标卡尺量电容的规格尺寸，是否与物料清单及规格书一致脚距必须与规格书一致3 容量 样品、规格书、物料清单LCR测试仪1.根据电容量选择合适的量2.确认电容量是否在允许的精度范围内3.钽电容需测ESR1.有极性的电容测量时注意极性2.测量后的电容需放电后，才能进行下次测量4 耐压测试（电容量大于1000微法耐压大于16V以上的电容才进行防爆测试）5 可焊性引线上锡性能良好电烙铁每批抽取10pcs，用电烙铁对电容插脚进行上锡处理，确认其上锡性能是否良好上锡时间为2-3秒6 包装 包装方式应安全且有明确标示目检1.看包装方式是否安全2.看是否有明确标示7 可靠性测试无 无 无8 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.标注清晰，无变形插脚无氧化2.样品目检1.标注清晰，无变形，凸点等2.插脚有无氧化3.是否有混料2 规格尺寸1.样品，规格书2.物料清单游标卡尺每批抽取10pcs，用游标卡尺量电阻的规格尺寸，是否与物料清单及规格书一致脚距必须与规格书一致3 阻值 1.样品，规格书2.物料清单LCR测试仪1.根据阻值设置适当量程2.测量阻值，确认是否在允许精度范围内4 可焊性引线上锡性能良好电烙铁每批抽取10pcs，用电烙铁对电阻插脚进行上锡处理，确认其上锡性能是否良好上锡时间为2-3秒5 包装 包装方式应安全且有明确标示目检1.看包装方式是否安全2.看是否有明确标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.字体标示清晰无误2.本体封装良好、无变形、破损3.焊脚整齐、平整、垂直4.有极性标示且正确5.样品，规格书，物料清单目检1.字体标示是否清晰正确，本体有无变形破损等2.焊脚有无氧化、变形3.极性标示，电压电流标示是否正确4.是否有混料2 规格尺寸样品、规格书、物料清单游标卡尺每批抽取10pcs，用游标卡尺量电容的规格尺寸，是否与物料清单及规格书一致脚距必须与规格书一致3 容量 样品、规格书、物料清单LCR测试仪1.根据电容量选择合适的量程2.确认电容量是否在允许的精度范围内1.有极性的电容测量时注意极性2.测量后的电容需放电后，才能进行下次测量4 可焊性引线上锡性能良好电烙铁每批抽取10pcs，用电烙铁对电容插脚进行上锡处理，确认其上锡性能是否良好上锡时间为2-3秒5 包装 包装方式应安全且有明确标示目检1.看包装方式是否安全2.看是否有明确标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.铜箔氧化2.元件符号印刷清晰、准确，无脱落3.插孔无堵塞、破裂4.线路、孔径、焊盘与PCB文件及样品一致目检1.印刷元件符号是否清晰2.插脚有无阻塞,破孔,铜箔氧化等现象3.IC、电容、二极管等极性标示印刷是否正确4.线路,孔径,焊盘是否与样品一致5.是否有短路,开路等现象6.多连的PC板是否切割平整、光滑，是否有毛边7.材质是否与样品一致2 尺寸规格PCB文件，样品，物料清单游标卡尺1.每批抽10 pcs,用游标卡尺量其尺寸规格2.确认其尺寸是否在允许范围3 物 理性 能1.铀箔面上锡性能良好2.铜箔粘著度好3.绿墨粘著度好4.材质热稳定性强1.电烙铁2.吸锡器3.胶纸1.确认PC板是否变形,铜箔是否氧化2.确认铜箔绿墨是否脱落等现象3.用吸锡器吸取元件插孔的焊锡,确认铜箔的粘著度是否良好4.用胶纸贴上PCB板作粘贴试验,确认有无绿墨掉落1.粘贴试验扯胶时,胶纸应垂直于PCB板2.掉绿墨不可超过2mm4 电性能无短路、开路、毛边接触不良等无1.确认是否有短路、开路、接触不良等2.确认铜箔线路是否有毛边.5 包装 1.包装方式应安全可靠、防潮、防湿2.有明确的标示目检1.包装方式看是否安全可靠,且防潮防湿,使PCB板不易氧化,变质2.确认是否有正确的标示6可靠性测 试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.符号、字体清晰、准确2.本体无变形3.规格书4.样品5.物料清单目检1.字体、符号是否清晰、准确2.本体有无变形3.插脚有无氧化2 规格尺寸规格书、样品、物料清单游标卡尺每批抽5~10 pcs,用游标卡尺测量电感的尺寸,确认其尺寸是否在承认允许范围内3电感量及Q值规格书、样品、物料清单LCR测试仪1.据电感量,选择合适的量程.2.确认电感量是否在允许范围内.3.确认Q值是否在允许范围内.4.上锡处理后,需再次量其电感量及Q值.4 可焊性上锡性能良好 电烙铁每批次抽5~10 pcs,用烙铁对电感的插脚进行上锡处理,确认其插脚上锡性能.时间为2~3秒5 包装 包装方式应安全且有明确的规格标示目检1.包装方式是否安全2.是否有明确的标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.极性、规格、字符印刷清晰2.本体无变形、破损、氧化3.样品目检1.确认字符印刷是否清楚、正确、易辨认2.本体有无变形、破损，封装是否良好3.引脚是否氧化4.极性标示是否正确2 导通性规格书、样品、物料清单测试仪1.测量导通性2.确认极性标示与测量结果是否一致3.当二极管为发光二极管(LED),正向导通时,应发出本体的光,且个体间发光差异应不明显3 规格尺寸规格书、样品、物料清单游标卡尺1.每批次抽5~10 pcs,用游标卡尺测量2.确认极性标示与测量结果是否一致4 可焊性上锡性能良好 电烙铁用电烙铁对二极管引脚进行加锡,确认焊锡性能是否良好上锡时间为2~3秒5 包装 包装方式应安全且有明确的规格标示目检1.包装方式是否安全2.是否有明确的标示6 可靠性测试无 无 无7 其他材料 8.三极管（可控硅、IGBT、场效应管、晶闸管）序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.极性、规格、字符印刷清晰2.本体无变形、破损、氧化3.样品目检1.确认字符印刷是否清楚、正确、易辨认2.本体有无变形、破损，封装是否良好3.引脚是否氧化4.极性标示是否正确2 电性能规格书、样品、物料清单测试仪根据不同产品对三极管进行参数测量3 规格尺寸规格书、样品、物料清单游标卡尺每批次抽5~10 pcs,用游标卡尺测量4 可焊性上锡性能良好 电烙铁用电烙铁对三极管引脚进行加锡,确认焊锡性能是否良好上锡时间为2~3秒5 包装 包装方式应安全且有明确的规格标示目检1.包装方式是否安全2.是否有明确的标示6 可靠性测试无 无 无7 其他材料 9.IC序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.字体清晰、无划痕2.插脚无氧化，且排列整齐3.样品目检1.确认字符印刷是否清楚、正确、易辨认2.本体有无变形、破损，封装是否良好3.引脚是否氧化2 电性能规格书、样品、物料清单测试仪根据不同产品对IC进行参数测量3 规格尺寸规格书、样品、物料清单游标卡尺每批次抽5pcs,用游标卡尺测量4 可焊性上锡性能良好 电烙铁用电烙铁对IC引脚进行加锡,确认焊锡性能是否良好上锡时间为2~3秒5 包装 包装方式应安全且有明确的规格标示目检1.包装方式是否安全2.是否有明确的标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.字体清晰且标示正确、无划痕2.插脚无氧化、本体不变形3.样品目检1.确认字符印刷是否清楚、正确、易辨认2.本体有无变形、破损，封装是否良好3.引脚是否氧化2 规格尺寸规格书、样品、物料清单游标卡尺每批次抽5pcs,用游标卡尺测量尺寸,确认其尺寸是否在允许范围内3 电性能规格书、样品、物料清单万用表每批抽10pcs,用万用表选择合适的档位进行测量,以确认电位器阻值是否在承认范围内测量最大值，最小值，中间值4 可焊性上锡性能良好 电烙铁用电烙铁对电位器引脚进行加锡,确认焊锡性能是否良好上锡时间为2~3秒5 包装 包装方式应安全且有明确的规格标示目检1.包装方式是否安全2.是否有明确的标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书. 样品2.无变形、划伤、毛边表面处理良好，无脏污、杂物.目检有无变形、划伤、表面有无附著杂物、毛，表面处理是否良好等2 规格尺寸规格书、样品、物料清单游标卡尺每批抽5~10pcs,用游标卡尺检测散热片的尺寸规格,确认其是否在承认允收范围内,注意测量孔径、孔距（中心距）3 组 装性 能与PCB、IC螺丝匹配良好PCB，IC，螺丝每批抽5~10pcs,按要求将相应PCB.IC、螺丝、散热片与其组合，确认其组合是否良好4 可焊性上锡性能良好 电烙铁用电烙铁对散热片引脚进行加锡,确认焊锡性能是否良好上锡时间为2~3秒5 包装 包装方式应安全且有明确的规格标示目检1.包装方式是否安全2.是否有明确的标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.外表无刮伤、破损、脏污.3.插头及裸线无氧化、变形、断裂等目检1.外表是否有刮伤、破损、脏污等2.插头及裸线无断裂、氧化等3.插头是否变形4.线材颜色与规格书是否一致2 规格尺寸规格书、样品、物料清单卷 尺游标卡尺1.用卷尺检测线材长度及绑扎的尺寸2.游标卡尺检测线径,插头的尺寸,以确认其是否符合承认要求3 组 装性 能与PCB、IC螺丝匹配良好PCB，IC，螺丝每批抽5~10pcs,按要求将相应PCB.IC、螺丝、散热片与其组合，确认其组合是否良好4 导电性能导电性良好检测治具将排线接入检测治具,观察指示灯的情况,确认该线材是否开路、短路5 可焊性上锡性能良好 电烙铁每批次抽5~10条,用电烙铁对排线裸线端进行上锡处理,确认其上锡性能是否良好上锡时间为2~3秒6 其他材料 13.塑胶（壳/钮）序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.无明显色差、色斑、批峰、毛刺、汽泡等3.丝印准确无误目检1.表面是否有明显色差、色斑、破裂、缩水、变形、汽泡、顶白等2.塑胶是否有披锋、毛刺、破损等3.丝印位置准确、字体清晰无误4.塑胶是否无脏污2 规格尺寸规格书、样品、物料清单卷 尺游标卡尺每批抽10pcs,用卷尺和游标卡检测其规格尺寸，是否与工程承认样品及规格书书要求相同3 组 装性 能1.规格书.样品2.组装性能良好PCB板螺丝按键每批抽5pcs,将PCB板装于塑胶壳打螺丝.1.看其键旋是否与塑胶壳配合良好,有无刮伤及手感不良等 .2.检查各部分结合逢及端差是否符合承认要求4 颜色 规格书、样品、物料清单目检察确认该塑胶壳颜色是否与色板承认书样品一致5 可靠性测试规格书、样品、物料清单溶解性测试用棉签将80%的酒精涂于丝印表面上，用200克力左右抹50圈次后检查被抹处应无严重脱色或腐蚀溶解6 其他材料 14.电源线（电线）序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.表面无刮伤、破损、脏污、断裂、色差等目检1.表面是否有刮伤、破损、色差等2.插头无变形松动、断裂、氧化等3.焊线无断裂、氧化4.线材颜色与承认要求一致2 规格尺寸规格书、样品、物料清单卷 尺游标卡尺用卷尺检测其总长度、线夹端、裸经端等长度，游标卡尺测量芯线线径,插头规格、线夹规格等,以确认其与规格书内容相符.3 导电性能导电性良好检测治具将排线接入检测治具,观察指示灯的情况,确认电源线的导通性（电线取每卷的前1米，不应有不良）4 可焊性上锡性能良好 电烙铁用电烙铁对电源线裸线端进行上锡处理,确认其上锡性能上锡时间为2~3秒5 安 规要 求规格书、样品、物料清单目检检查线材表面是否有承规格书要求的安规，且印刷清晰、无误，并确认插头与安规是否相符5 可靠性测试无 无 无6 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.无破损、裸线、变形、松动、脏污等目检1.是否有破损、裸线、变形、刮伤2.插脚是否平整光滑、无氧化等3.外观表面是否有锡珠4.规格标示是否与样品和规格书一致2 规格尺寸规格书、样品、物料清单游标卡尺每次取10pcs,用游标卡尺进行测量，确定其尺寸规格是否与规格书一致3 电性能1.规格书、样品、物料清单2.输入输出电压电流是否与承样一致万用表测试治具将变压器接入治具上,通电后用万用表检测输入、输出电流、电压与样品是否一致4 可焊性上锡性能良好 电烙铁用电烙铁对插脚进行上锡处理,确认其上锡性能上锡时间为2~3秒5 可靠性测试寿命试验无异常 成品机每批抽1-2支，进行寿命试验24H确认是否有异常6 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书、样品、物料清单2.螺纹良好,螺丝头部槽内无杂物成型良好,无氧化混装等.目检1.螺纹是否良好,螺丝头部槽内有无杂物堵塞2.有无氧化.3.是否混装.2 规格尺寸规格书、样品、物料清单游标卡尺每批抽10pcs,用游标卡尺测量螺丝的规格,确认其是否在允许范围之内.是否与规格书及样品一致.3 包装 包装方式应安全,且应有明确的标示目检1.包装方式是否可靠.2.标示是否准确无误.4 可靠性测试无 无 无5 其他材料 18.扬声器序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.本体无变形、脏污3.端子极性标示正确（左“+”右“－”）焊锡面、光滑、无假焊、冷焊等4.铁架、防磁罩无氧化、毛刺、电镀不良等目检1.铁架、防磁罩有无氧化、毛刺、生锈、电镀不良等.2.端子极性标示是否正确3.端子焊锡点是否平整、光滑、无假焊、冷焊等字体印刷是否清晰完整、无误、位置正确2 规格尺寸规格书、样品、物料清单游标卡尺每批抽10pcs,用游标卡尺测量确认各项规格参数是否在承认范围之内3 可焊性上锡性能良好 电烙铁用电烙铁对插脚进行上锡处理,确认其上锡性能上锡时间为2~3秒4 包装 包装方式应安全,且应有明确的标示目检1.包装方式是否可靠.2.标示是否准确无误.5 可靠性测试寿命无异常 样机每批进料抽1-2PCS进行寿命试验以确认其是否有异常6 其他材料 19.铭牌、标贴序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.字体印刷无误.位置不偏离3.表面无脏污.起皱等4.撕贴正常目检1.字体印刷是否清晰,位置是否准确无误与承认书及样品要求是否一致2. 铭板、标贴表面是否脏污.起皱色泽是否均匀3.撕贴作业是否正常,粘性是否良好2 规格尺寸规格书、样品、物料清单游标卡尺1.每批抽10pcs铭牌或标贴,用游标卡尺检测其规格尺寸,确认是否与规格书及样品要求一致.2.试装检验3 可靠性测试无 无 无4 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.符号、字体清晰、准确3.本体无变形4.引脚有无氧化目检1.字体、符号是否清晰、准确2.本体有无变形有无绝缘胶套3.插脚有无氧化2 规格尺寸规格书、样品、物料清单游标卡尺每批抽5~10 pcs,用游标卡尺测量晶振的尺寸,确认其尺寸是否在承认允许范围内3 参数测量规格书、样品、物料清单测试仪测晶振频率4 可焊性上锡性能良好 电烙铁用电烙铁对裸线端进行上锡处理,确认其上锡性能上锡时间为2~3秒5 包装 包装方式应安全且有明确的规格标示目检1.包装方式是否安全2.是否有明确的标示6 可靠性测试无 无 无7 其他序号 检验项目检验及判定标准检验方式检验步骤 注意事项1 外观 1.规格书.样品2.外表无划伤、破损、金属部位无氧化、无残损。

电子元器件来料检验规范一、目的电子元器件的来料检验是为了确保所采购的电子元器件符合质量要求，以防止低质量元器件对生产和终端产品的影响，保障产品质量和客户满意度。

二、适用范围本规范适用于公司采购的所有电子元器件的来料检验。

三、检验内容1.外观检验- 检查元器件外壳是否完整、无破损；- 检查引脚是否正常，无弯曲或损坏；- 检查元器件表面是否有腐蚀、刮花等影响使用的情况。

2.尺寸检验- 根据元器件的规格书或图纸，检查元器件的尺寸是否符合要求；- 检查元器件与封装件是否匹配。

3.性能检验- 根据元器件性能要求，使用测试设备进行性能测试；- 检查元器件的电阻、电容、电感等参数是否符合要求。

4.功能检验- 根据元器件的功能要求，进行相应的功能测试；- 检查元器件在正常使用条件下是否能够正常工作。

四、检验方法1.抽样检验- 根据公司的抽样标准，进行抽样检验；- 抽样数量应符合统计学原理。

2.仪器设备- 使用符合国家标准的检验设备进行检验；- 定期对检验设备进行校验和维护，确保其准确性和可靠性。

五、检验记录和报告1.检验记录- 对每次来料检验进行详细记录，包括检验项目、结果和判定；- 检验记录应保存至少2年。

2.检验报告- 对不合格的元器件进行不合格品处理，并填写不合格报告；- 不合格报告应通知供应商，并要求其采取纠正措施。

六、责任和控制1.责任- 采购部门负责执行和监督来料检验工作；- 供应商负责提供符合质量要求的电子元器件。

2.控制- 定期审查和更新本规范；- 进行来料检验的人员必须经过培训，并具备相关能力。

七、附则本规范自颁布之日起施行，并作为公司来料检验的依据。

电子元器件来料检验标准一、引言。

电子元器件是现代电子产品中不可或缺的重要组成部分，其质量直接影响到整个产品的性能和可靠性。

因此，对电子元器件的来料检验非常重要，只有通过严格的检验标准，才能确保元器件的质量和稳定性，从而保证产品的质量和可靠性。

本文将围绕电子元器件来料检验标准展开讨论。

二、外观检验。

1. 外观检验是电子元器件来料检验的第一步，主要包括外观缺陷、尺寸偏差、标识是否清晰等方面。

在外观检验中，应该注意检查元器件的外壳是否有裂纹、变形、氧化等情况，尺寸是否符合要求，标识是否清晰可辨。

2. 对于不同类型的元器件，外观检验的重点也会有所不同。

例如，对于电阻器和电容器，应注意检查外壳的颜色、字迹是否清晰；对于集成电路和二极管等器件，则需要检查引脚的弯曲、氧化情况等。

三、功能性能检验。

1. 功能性能检验是电子元器件来料检验的核心环节，主要包括静态参数测试和动态参数测试两部分。

在静态参数测试中，需要测量元器件的电阻、电容、电压等基本参数；在动态参数测试中，需要测试元器件在不同工作条件下的响应速度、功耗、温度特性等。

2. 对于不同类型的元器件，功能性能检验的方法也会有所不同。

例如，对于集成电路，需要通过模拟信号输入和数字信号输入测试其逻辑功能和时序特性；对于晶体管，需要测试其放大倍数、频率响应等参数。

四、可靠性检验。

1. 可靠性检验是电子元器件来料检验的重要环节，主要包括环境适应性测试、老化测试、振动测试等。

在环境适应性测试中，需要测试元器件在不同温度、湿度、气压等环境条件下的性能表现；在老化测试中，需要模拟元器件长期使用后的性能变化；在振动测试中，需要测试元器件在振动环境下的可靠性。

2. 可靠性检验是电子元器件来料检验中最为复杂和耗时的环节，但也是最为重要的环节。

只有通过严格的可靠性检验，才能确保元器件在实际使用中不会出现失效和故障。

五、总结。

电子元器件来料检验是确保产品质量和可靠性的重要环节，只有通过严格的外观检验、功能性能检验和可靠性检验，才能确保元器件的质量和稳定性。

1.目的规范元器件的检验方法、检验项目及质量要求，确保所验收的物料品质符合公司及相关国家标准。

2.适用范围适用于元器件的检验、试验、验收。

客户另有要求或另有规定时，依客户规定执行。

3.职责3.1.品质部检验员负责对来料物品进行检验和判定。

3.2.仓管员负责对进仓的物品进行数量清点和防护。

4.内容：4.1.检验面定义A面：指物品在使用状态时可直接看到的区域。

如：物品的正面。

B面：不在直视范围内，但暴露在外的面。

如：物品的两侧面、背面。

C面：正常使用时看不见的面，需拆开面板才可见的面。

4.2.检验条件要求4.2.1.检验光源：普通日光灯源300-500 lux。

4.2.2.检验角度：产品与水平成30度角。

4.2.3.外观检验距离：眼睛与被检物距离30cm±10cm。

4.2.4.外观检验时间：每个面10s。

4.3.抽样标准：4.3.1.外观按GB/T2828.1正常检查单次抽样水平Ⅱ级，AQL允收水平：MI=1.5 / MA=0.65 / C=0（AC=0 / RE=1，抽样方案主要以0.65抽取数量），尺寸、电性能按GB/T2828.1正常检查单次抽样水平S-1级，以0收1退为判定标准。

4.3.2.全检时，按合格数接收。

4.3.3.抽样原则：物品每箱上中下随机抽取。

4.4.免检、验证：对于以下有固定形式封装的电子元器件，进料检验时只需对包装、性能（阻值、容量等）进行验证即可，相关尺寸抽检1-5 Pcs进行核对，检验报表无需记录。

4.4.1.贴片电阻、电容、二极管、三极管类；4.4.2.IC类；4.4.3.MOS管；4.5.检验内容4.5.1.LED(发光二极管）备注：如来料有分Bin，取样方式参考如下：4.5.2.色环电阻4.5.3.插件电容4.5.4.保险电阻、保险丝管4.5.5.压敏电阻4.5.7.二极管检验4.5.9.MOS管4.5.10.变压器4.5.11.PCB、铝基板4.5.12.PCBA检验（贴片、插件半成品）4.5.13.IC(集成电路)4.5.14.电子线、端子线4.5.15.电源、驱动成品检验批准/日期：审核/日期：制定/日期：。

1、范围本标准规定了公司智能控制器的外协、外购件进厂的检验实施细则.本细则适用于非本公司生产的所有元器件、零部件，其中包括如电子元器件类、线路板类、金属件类、塑料件类、弹簧类。

2、进厂通用检验程序2。

1原材料进厂后按公司《统计抽样规定》抽取样本,检验样本,并保存检验记录，检验记录至少保存2个日历年。

2。

2经检验或试验确认采购产品不能满足规定要求时，应判定为不合格品.2.3所有数据的检测环境温度均应在23±3℃为最佳。

一般为17～28℃，相对湿度：45~70％RH2.4所有来料规格型号标识应与物料和订单相对应。

3外购物品检验标准3。

1电阻器类（报检)3。

1。

1外观和工艺要求：外观完好，标识清晰;色环印刷应清晰，绝缘层或Ni/Cr薄膜无脱落;引脚光亮，无锈迹、可焊性好;包装完好，应有合格证明.3.1.2电器性能要求：阻值、功率、精度等参数与标识相符；实际测量值应在允许偏差范围内±1%;引脚排列顺序、尺寸符合要求。

3。

1。

3检验方法首先按标识读出电阻的标称值,然后选择数字万用表或数字电桥电阻档的合适量程，对电阻进行检验。

色环电阻标识四色环金色代表允许偏差±5％，银色代表允许偏差±10%；五色环棕色代表允许偏差±1％。

电位器：旋柄转动应平滑、灵活；首先按数字标识读出电位器的标称值，然后选择数字万用表电阻档的合适的量程,测量电位器的1、3脚对电位器进行阻值检验。

用钟表专用小一字螺丝刀转动电位器的旋柄,检验旋柄转动是否平滑、灵活。

压敏电阻：绝缘电阻应为无穷大.将指针万用表的量程开关拨至R×10KΩ或R×100KΩ测出压敏电阻的阻值，然后交换表笔再测量一次，若两次测得的阻值均为无穷大,则该压敏电阻合格，否则说明其漏电严重不可使用.多脚排阻:首先按印刷标识读出电阻的标称值，然后选择数字万用表电阻档的合适的量程，对多脚阻排进行检验，阻排的第一脚与其他任意脚之间的阻值应与标称值相近误差范围在允许范围内。

PCBA电子元器件来料检验规范PCBA电子元器件来料检验是PCBA制造的重要环节，是防止来料质量问题影响到整个PCBA质量的重要措施。

本文将详细介绍PCBA电子元器件来料检验规范。

1. 检验种类1.1 首件检验首件检验是确保来料质量的基础，每种新来料的第一批样品必须经过首件检验。

首件检验包括但不限于外观、包装、本质参数、环境适应性等方面的检验。

1.2 抽样检验对同一批次来料进行的检验。

在生产过程中，要按合理的比例从批次中抽取一部分产品进行检验。

抽样检验的目的是判断这批产品是否符合指定的质量要求。

1.3 全检验全检验是对每一件来料进行的检验。

一般用于对重要元器件、安全设计、高质量要求的电子设备等进行检验。

2. 检验项目2.1 外观检验外观检验是最基础的检验项目。

来料必须符合样品要求的外观参数，如尺寸、形状、颜色、表面处理等。

2.2 本质参数检验本质参数检验是来料检验的核心内容。

包括但不限于元器件电性能、面上贴足量、焊点质量等。

2.3 包装检验包装检验是检验来料包装是否符合要求。

包装缺陷可能导致来料损坏、污染等问题。

2.4 环境适应性检验环境适应性检验是检验来料是否能在指定的环境下正常工作。

如高温、低温、潮湿等。

3. 检验方法3.1 视觉检验视觉检验是最基础的检验方法。

通过人眼对产品进行外观检查，简单易行。

但在检验标准、扩大化生产等方面存在一定的局限性。

3.2 传统测量检验传统测量检验包括使用卡尺、游标尺等常用测量工具进行测量，能够得到比较精准的检测结果。

但随着复杂元器件的不断出现，传统测量方式已不能满足要求。

3.3 先进测量检验先进测量检验包括使用电动测试工具等进行电子参数检测，同时还包括使用各种先进的质量检测设备。

先进测量检验方式灵活多变，能够满足复杂元器件的检验。

4. 检验标准4.1 国家标准国家标准是来料检验的基础，包括硬性标准和相对标准。

在进行来料检验时，必须遵循国家标准进行检验。

4.2 行业标准行业标准是根据行业特点和需求，制定的相对标准。
