手机充电器电路图详解充电器电路手机（或其它小电器）充电器多如牛毛，不同厂家的电路结构大不相同，随着科技的进步新技术、新元件的出现又增加了新款的充电器，再加上山寨充电器充斥其中，导致小小充电器电路结构琳琅满目，让人应接不暇。
但有一款比较现代也比较简洁、很容易看懂电路图、容易查找故障的分立元件充电器，可作为经典教材进行研究，笔者使用这款充电器已有三年之久，由于后来大电流的快充的出现，现在已经不用它了，只将其作为一种研究对象进行分析，今天就将此分享给大家。
电路原理图见下图：电路图分析：一、该电路属于自励、反激式、变压器耦合型、PWM开关电源；电源变换过程：交流（AC，输入市电）→直流（DC）→交流（AC，高频）→直流（DC，输出）；电路由整流、振荡、稳压、保护四大系统组成。
二、输入整流、滤波电路：由二极管VD1、电解电容器C1组成，属于半波整流电路，输出脉动直流电压，峰值电压311v，经电容滤波达到300v左右的直流电压。
VD1为1N4007这个二极管使用比较普遍，最大整流电流1A，最大反向电压1000v；电解电容器的耐压要大于300v；三、振荡电路：由R2、VT1、L1、L2、C4、R5组成，如果没有L2、C4、R5反馈支路的存在，三极管VT1过着一种平淡的田园生活，它通过偏置电阻R2提供合适的偏压，形成了一般的放大电路，但第三者---反馈电路的插足让它的生活不再平静，而是动荡不安--形成了振荡电流。
L2为反馈线圈，从图上L1、L2同名端的关系看出该反馈属于正反馈，于是形成了振荡电路，由于电容C4的存在导致该振荡电路形成的振荡是间歇振荡，不是正弦波；起振过程：电路接通时，启动电阻R2为电路提供偏置电流，于是VT1的集电极就有电流Ic通过Ic,当集电极线圈L1电流发生变化时（0→增加），就会产生自感电动势，方向上+下-，因L2与L1同绕在一个磁心上，于是L2在互感的作用下，产生下+上-的感应电动势；版权所有。
USB充电器套件，又名MP3/MP4充电器，输入AC160-240V,50/60Hz,额定输出：DC 5V 250mA（标签贴纸为500mA,如果要长期输出更大电流，请更换Q1为13003）。
MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。
最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。
接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。
本电路虽然元件少，但是还设计有过流过载短路保护功能。
当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。

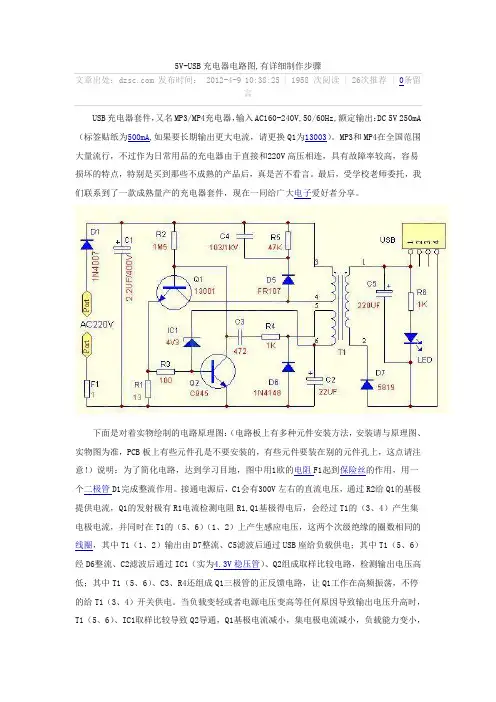

5V-USB充电器电路图,有详细制作步骤文章出处： 发布时间： 2012-4-9 10:38:25 | 1958 次阅读 | 26次推荐 | 0条留言USB充电器套件，又名MP3/MP4充电器，输入AC160-240V,50/60Hz,额定输出：DC 5V 250mA （标签贴纸为500mA,如果要长期输出更大电流，请更换Q1为13003）。
MP3和MP4在全国范围大量流行，不过作为日常用品的充电器由于直接和220V高压相连，具有故障率较高，容易损坏的特点，特别是买到那些不成熟的产品后，真是苦不看言。
最后，受学校老师委托，我们联系到了一款成熟量产的充电器套件，现在一同给广大电子爱好者分享。
下面是对着实物绘制的电路原理图：（电路板上有多种元件安装方法，安装请与原理图、实物图为准，PCB板上有些元件孔是不要安装的，有些元件要装在别的元件孔上，这点请注意！）说明：为了简化电路，达到学习目地，图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。
接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1,Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。
当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。

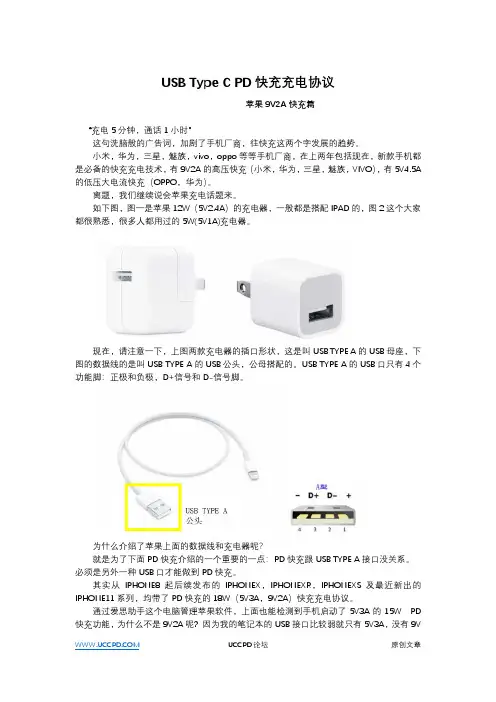

USB Type C PD快充充电协议苹果9V2A快充篇“充电5分钟，通话1小时”这句洗脑般的广告词，加剧了手机厂商，往快充这两个字发展的趋势。
小米，华为，三星，魅族，vivo，oppo等等手机厂商，在上两年包括现在，新款手机都是必备的快充充电技术，有9V2A的高压快充（小米，华为，三星，魅族，VIVO），有5V4.5A 的低压大电流快充（OPPO，华为）。
离题，我们继续说会苹果充电话题来。
如下图，图一是苹果12W（5V2.4A）的充电器，一般都是搭配IPAD的，图2这个大家都很熟悉，很多人都用过的5W(5V1A)充电器。
现在，请注意一下，上图两款充电器的插口形状，这是叫USB TYPE A的USB母座，下图的数据线的是叫USB TYPE A的USB公头，公母搭配的。
USB TYPE A的USB口只有4个功能脚：正极和负极，D+信号和D-信号脚。
为什么介绍了苹果上面的数据线和充电器呢？就是为了下面PD快充介绍的一个重要的一点：PD快充跟USB TYPE A接口没关系。
必须是另外一种USB口才能做到PD快充。
其实从IPHONE8起后续发布的IPHONEX，IPHONEXR，IPHONEXS及最近新出的IPHONE11系列，均带了PD快充的18W（5V3A，9V2A）快充充电协议。
通过爱思助手这个电脑管理苹果软件，上面也能检测到手机启动了5V3A的15W PD 快充功能，为什么不是9V2A呢? 因为我的笔记本的USB接口比较弱就只有5V3A，没有9V功能。
现在我们要简单讲讲什么是PD快充充电协议了首先PD快充充电协议，是另外一个USB接口：USB TYPE C接口。
PD快充充电协议是基于USB TYPE C接口为前提下，才诞生的一个快充充电协议名称：PD快充充电协议。
PD快充充电协议是通过USB口的CC引脚来通讯握手协议的，USB TYPE A只有正极，负极，和D+,D-这四个引脚，没有CC引脚。
