可编辑修改精选全文完整版C--002技术交底记录一、方案概述1#楼A座在结构施工中拟采用扣件钢管悬挑脚手架，脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。
四层以上开始使用工字钢悬挑脚手架，即在五、十二、十九层楼面各挑一次。
采用两套工字钢，结构施工时从五层翻至十九层，到装饰阶段，十九层悬挑脚手架再次材料翻下搭设五层脚手架，满足装饰阶段安全施工的需要。
通过计算，悬挑架采用18#工字钢制作悬挑梁，即将工字钢直接用Φ18圆钢环固定在楼面上，锚环距楼面边缘分别400mm～500mm与1400mm，钢梁的悬挑长度根据架体离结构的距离确定，悬挑端距离头部100mm及900mm处各焊接直径Φ25钢筋一根，高度200mm，作为架体立杆的固定套管，悬挑18#工字钢长度4 m ，局部4-6m，根据现场结构要求长度而定。
本悬挑架架体宽度800mm，步距1.85m，立杆间距1500mm，悬挑长度为1200mm，架体内立杆中心离楼板距离300mm。
锚环锚入楼板的水平长度要保证两侧各30cm以上，在没有上铁的部位，在锚环两侧各附加一根100cm以上的18～25钢筋。
每间隔7m设一道剪刀撑，连墙体拉结点纵距3.0m（两档脚手架）上下3.7m。
将架体内立杆与结构同时拉结，以增强架体的稳定型及防止架体外倾。
为便于架体搭设及增加架体的刚度，架体拐角处尽量搭设成直角，由此引起架体离结构较大的部位，再搭设成悬挑的形式，便于施工及安全。
在阳角部位有柱子处，工字钢直接锚入框架柱，斜挑出楼面，下部并用钢管斜撑。
局部在楼面无法锚固的可采用在梁或柱侧焊接。
C--002技术交底记录工程名称：共7 页第2 页技术交底记录工程名称：共7页第3 页技术交底记录工程名称：共7 页第4 页技术交底记录工程名称：共7页第5 页技术交底记录工程名称：共7 页第 6 页技术交底记录工程名称：共7页第7页。
技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。
连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。
3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。
4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。
1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。
上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。
通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。
并同时在立杆下部设置扫地杆。
见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。
3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。
2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。
预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。
如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。
悬挑式脚手架安全技术交底天津市建设工程施工现场安全保证资料悬挑式脚手架安全技术交底施工企业：NO：工程名称：施工部位：工种：交底时间：一、安全注意事项：1.进入施工现场必须佩戴安全帽，系好安全带，正确使用安全生产劳动保护用品。
使用的工具要放在工具袋内，防止掉落伤人，脚要穿防滑鞋。
袖口及袋口要扎紧。
2.搭设悬挑架的人员必须持证上岗，并定期检查身体。
凡是患有高血压、贫血病、心脏病及其他不适合高空作业者，一律不得进行作业，绝对禁止酒后上班。
3.搭设悬挑架时，必须划出安全区域，设警戒标志，并应有专人指挥、看守，阻止闲人自动靠近作业区域。
遇到六级以上大风、大雾、大雪等恶劣天气应停止悬挑架搭设作业。
二、技术参数：立杆纵距：La=1.5m（1.8m）；立杆横距：Lb=0.9m；步距：h=1.8m；小横杆间距：0.8m脚手板为50mm厚木脚手板。
连墙件横距：lw=4.5m连墙件竖距：hw=2.9m离墙距离：350mm三、工艺流程及要求：工字钢加工 - 设置预埋环 - 工字钢安装就位 - 放扫地杆 - 竖立杆与扫地杆扣紧 - 安装第一步大横杆和小横杆 - 连接附墙杆 - 铺脚手板、围护栏杆、踢脚板、挂网 - 随主体施工接高架体、加剪刀撑。
悬挑要求：1.悬挑架搭设应严格按照一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接采用防滑扣件连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度。
工字钢端部5cm即立杆生根处焊置高度10cm的Ф25钢筋，作为生根点。
挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆。
2.脚手架中部脚手板铺设严密，不允许出现探头板，脚手板下拉兜网。
脚手板的材质及规格符合规范要求。
3.材料要求：I 22工字钢材质必须符合国家标准要求。
钢管规格Ф48mm，壁厚3.5mm，严禁钢管上打空。
4.架体防护：架体外侧用1.8m×6m密目网全封闭。
按照临边防护的规定，设置防护栏杆和挡脚杆。
技术交底（脚手架)一、材料使用1、Φ48．3×3.6钢管、扣件、脚手板、密目网、16号工字钢，14#钢丝绳，１6Φ锚环，螺帽,压铁等2、进场材料质量必须符合国家标准《GＢ/T700》中Q235-A钢的规定和《G Ｂ１５８31》的规定,不合格产品严禁入场。
3、构配件按品种、规格分类,堆放时应整齐、平稳，堆放场地不得有积水。
二、脚手架的结构设计１、悬挑架由工程二层底板开始悬挑,每六层一挑,悬挑高度不大于2０米．２、架体搭设按工程平面形状,悬挑工字钢梁外挑长度为１.25ｍ,选用16号槽钢,端部14号斜拉钢丝绳卸荷,钢梁按架体纵向间距按1.５ｍ布置（立杆纵距）,架体横距1.05ｍ，里排立杆间距离外墙皮０.3m,步距1.8m..挑梁和预埋环制作及连墙杆连接如图.外侧搭设连续式剪刀撑，满挂密目网用绳扣紧，必须拉紧绷平.转角处采用工字钢横挑,长度5米，采用预置钢筋锁扣锁紧。
架体材料选用１6#槽钢,扣件式钢管架体,底部满铺５０ｍm厚木脚手板．操作层根据需要铺设三层脚手板,每层均设二道扶手栏杆0.6m、1.2m。
悬挑钢梁的锚环尾部设置两道,间距200,梁口一道,钢梁在铺设时内置部分的梁端头应距第一道锚环20cm(如遇墙体口部锚环取消,需增设大头塞加固）如下图示。
悬挑脚手架楼面构造悬挑脚手架穿墙构造1、木楔侧向楔紧2、两根１.５米长直径18mm的HRＢ3３5钢筋悬挑脚手架构造3、施工工艺流程工字钢加工－设置预埋环-工字钢安装就位－放扫地杆－竖立杆与扫地杆扣紧－安装第一步大横杆和小横杆-连接附墙杆－铺脚手板、围护栏杆、踢脚板、挂网-随主体施工接高架体、加剪刀撑4、脚手架要求⑴悬挑架搭设应严格一般落地式脚手架搭设规定,纵向水平杆与横向水平杆的连接,采用防滑扣件连接连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为４5度~６0度.工字钢端部5ｃm即立杆生根处焊置高度10ｃｍ的Ф25钢筋，作为生根点.挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆.⑵脚手架中部脚手板铺设严密，不允许出现探头板,用12＃铁丝绑扎固定,脚手板下拉兜网．脚手板的材质及规格符合规范要求,内架与墙体之间必须做封闭防护．⑶材料要求：1６＃工字钢材质必须符合国家标准要求．钢管规格Ф4８．3ｍｍ，壁厚3.6ｍm,焊接钢管其材质符合YB２42－63标准,严禁钢管上打空.扣件符合GB97８-6７《可锻铸铁分类及技术条件》，螺栓、螺母、垫圈符合GB７00-７９《普通碳素钢技术条件》A3规定，螺栓拧紧扭力达4０－65N.ｍ时,不发生破坏．木脚手板厚度不小于５0ｍm，对接扣件应朝上或朝内．各杆件端伸出扣件的长度不小于10０ｍｍ.⑷架体防护:架体外侧用１.8m×6m密目网全封闭.按照临边防护的规定，设置防护栏杆和挡脚杆.底层、操作层均设高度200ｍm挡脚板，并刷斜度为45度黄黑相间油漆．底层和作业层脚手板应铺满、铺稳,并用钢筋及直径3．2ｍｍ的铁丝固定在支撑杆件上,防止人、物的坠落．严格按照建筑施工钢管脚手架规范（JGJ1３0－20０1）执行.⑸在施工前期,对施工人员及操作人员进行技术安全培训.其主要内容为扣件式钢管脚手架安全技术规范、操作规程、现场施工管理制度的学习，本工程架子施工方案技术交底及施工程序．所有操作人员必须持证上岗，符合国家监管部门的规定要求．（6)脚手架在遇楼层时需增设连墙件,做法采用钢管预埋或墙上开洞预埋,水平距离小于等于6米，步距小于等于4米。
悬挑式脚手架施工安全技术交底1. 背景介绍悬挑式脚手架是一种高空施工工具，它通常用于外墙装修、维修等作业。
由于其施工高度较高、结构复杂等特点，施工安全问题尤为重要。
因此，本文将介绍悬挑式脚手架施工的安全技术要点，旨在提高施工人员的安全意识和施工质量。
2. 施工前准备在开始悬挑式脚手架的施工之前，需要进行充分的准备工作，以确保施工过程中的安全。
2.1. 设计审查与评估悬挑式脚手架的设计应符合相关标准和规范要求，并经过专业人员的审查与评估。
施工单位在施工前应仔细研读相关设计文件，了解施工要点和安全注意事项。
2.2. 材料准备施工单位需提前准备好悬挑式脚手架所需的材料，包括钢管、连接件、脚手架板等。
材料的质量应符合国家相关标准，不得使用损坏或低质量的材料。
2.3. 施工人员培训施工单位应对参与悬挑式脚手架施工的人员进行必要的培训，包括对施工工艺和安全操作的培训。
特别是对于新手施工人员，应加强技能培训和安全操作指导，确保其具备足够的专业知识和技术。
3. 施工操作安全3.1. 悬挑式脚手架搭设在悬挑式脚手架搭设过程中，需要注意以下安全事项：•搭设过程需有专人负责指挥，严禁无经验人员操作；•所使用的材料应符合要求，悬挑式脚手架的搭设不得超出其设计高度和承载能力；•在搭设过程中，要进行末端支撑和固定，以防止脚手架滑动或倾斜。
3.2. 工具使用与检查在悬挑式脚手架施工过程中，使用和检查工具的方法也是非常重要的，如下所示：•使用适当的工具进行施工，严禁使用破损或不合格的工具；•定期检查悬挑式脚手架及其配件，如发现问题应及时更换或修理；•使用工具前，要先检查其是否完好，如有破损应进行修复或更换。
3.3. 安全防护措施在悬挑式脚手架施工过程中，必须严格遵守安全操作规程和相应的防护措施：•施工人员必须佩戴符合要求的安全帽、防滑鞋等个人防护装备；•施工现场应明确划定安全区域，严禁未经许可的人员进入；•悬挑式脚手架的施工现场应配备足够数量和规范的安全警示标识。
悬挑脚手架技术交底技术交底记录日期：年月日工程名称：分项工程名称：交底内容：一、施工准备1.施工前准备在悬挑脚手架搭设前，公司工程技术部应组织项目部管理人员向脚手架搭设和使用人员进行技术交底。
进场的钢管、扣件、脚手板等需要进行检查验收，不合格产品不得使用。
同时，合格构配件应按品种、规格分类堆放整齐，堆放场地不得有积水。
2.悬挑外架搭设要求钢管类型采用φ48*3.0，双排脚手架立杆采用单立管，立杆纵距1.5米，立杆横距0.85米，横杆步距1.8米，外排1.8米中部（0.9米高处）增加设置一根横杠，作为栏杆以保证外架施工人员的安全。
施工均布荷载为3.0KN/M2，同时施工2层，脚手板共铺设2层。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长1.2米，建筑物内锚固段长度1.8米，锚固压环钢筋采用φ16一级钢预埋在梁板内。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.35米。
拉杆采用直径14mm钢丝绳和20号拉环连接。
二、工艺流程1.做好搭设的准备工作。
2.按房屋的平面形状放线。
3.预埋吊环、卡环。
4.安置型钢。
5.按立杆间距排放底座。
6.放置纵向扫地杆。
7.逐根树立立杆，随即与纵向扫地杆扣牢。
8.安装第一步小横杆（与各立杆扣牢）。
9.安装第一步大横杆。
10.安装第二步小横杆。
11.安装第二步大横杆。
12.加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）。
13.安装第三、四步小横杆和大横杆。
14.设置连墙杆。
15.接立杆。
16.加设剪力撑。
17.铺脚手板。
18.绑护身栏和挡脚板。
19.挂安全网。
20.悬挑脚手架采用封闭式防护外侧满挂密目安全网，每层设通长200高踢脚板。
21.悬挑脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
22.每搭设完一步脚手架后，应检查其步距、纵距、横距及立杆垂直度是否符合要求。
三、悬挑脚手架材质及规格要求1.钢管脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T -2008)或《低压流体输送用焊接钢管》(GB/T 3091-2008)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T 700-2006)中Q235-A级钢的规定。

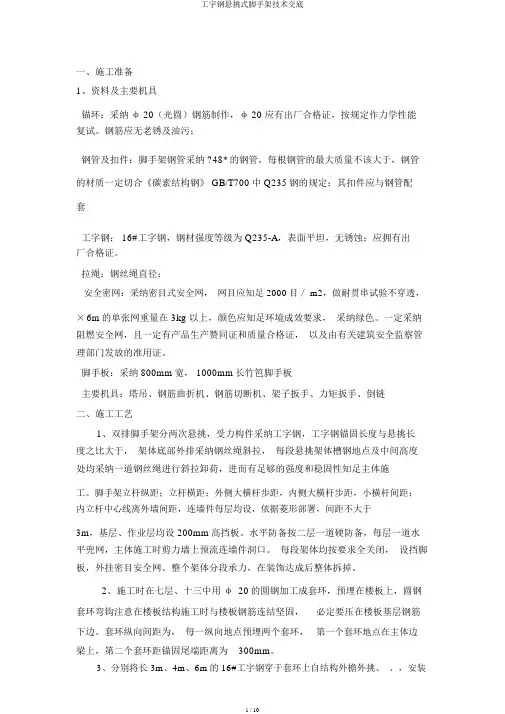

一、施工准备1、资料及主要机具锚环：采纳φ 20（光圆）钢筋制作，φ 20 应有出厂合格证，按规定作力学性能复试。
钢筋应无老锈及油污；钢管及扣件：脚手架钢管采纳 ?48* 的钢管，每根钢管的最大质量不该大于，钢管的材质一定切合《碳素结构钢》 GB/T700中 Q235钢的规定；其扣件应与钢管配套工字钢： 16#工字钢，钢材强度等级为 Q235-A，表面平坦，无锈蚀；应拥有出厂合格证。
拉绳：钢丝绳直径；安全密网：采纳密目式安全网，网目应知足 2000目／ m2，做耐贯串试验不穿透，×6m的单张网重量在 3kg 以上，颜色应知足环境成效要求，采纳绿色。
一定采纳阻燃安全网，且一定有产品生产赞同证和质量合格证，以及由有关建筑安全监察管理部门发放的准用证。
脚手板：采纳 800mm宽， 1000mm长竹笆脚手板主要机具：塔吊、钢筋曲折机、钢筋切断机、架子扳手、力矩扳手、倒链二、施工工艺1、双排脚手架分两次悬挑，受力构件采纳工字钢，工字钢锚固长度与悬挑长度之比大于，架体底部外排采纳钢丝绳斜拉，每段悬挑架体槽钢地点及中间高度处均采纳一道钢丝绳进行斜拉卸荷，进而有足够的强度和稳固性知足主体施工。
脚手架立杆纵距；立杆横距；外侧大横杆步距，内侧大横杆步距，小横杆间距；内立杆中心线离外墙间距，连墙件每层均设，依据菱形部署，间距不大于3m，基层、作业层均设 200mm高挡板。
水平防备按二层一道硬防备，每层一道水平兜网，主体施工时剪力墙上预流连墙件洞口。
每段架体均按要求全关闭，设挡脚板，外挂密目安全网。
整个架体分段承力，在装饰达成后整体拆掉。
2、施工时在七层、十三中用φ 20的圆钢加工成套环，预埋在楼板上，圆钢套环弯钩注意在楼板结构施工时与楼板钢筋连结坚固，必定要压在楼板基层钢筋下边。
套环纵向间距为，每一纵向地点预埋两个套环，第一个套环地点在主体边梁上，第二个套环距锚固尾端距离为300mm。
3、分别将长 3m、4m、6m的 16#工字钢穿于套环上自结构外檐外挑、、，安装内外横杆，直立内外侧立杆，最后铺设脚手板架设安全网。
3、脚手架架体形象
3.1整体形象
外脚手立杆、大横杆、小横杆、连墙件、栏腰杆、型钢统一刷黄色油漆，剪刀撑漆红白色相间（每段长度为500mm）；
3.2小横杆
每个主节点处设小横杆一道，小横杆外伸长度不小于100mm，不大于150mm，小横杆距主节点距离为120mm（不得大于150mm）；
3.3安全立网
密目式安全网强度符合规范要求，且张挂平整，并保持整洁无破损，定期更换维护。
4.2.2拆除工艺流程
安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆→水平安全网→卸荷。
4.3架体搭设要求与措施
4.3.1型钢
本工程悬挑用型钢采用18号工字钢，锚固长度1.8m，悬挑长度1.2m（按内立杆距墙300，立杆横距800，外立杆距型钢悬挑端部100考虑。
悬挑板、楼梯间、阴阳角等特殊部位根据现场实际情况加大型钢长度或加设横担，但须满足型钢锚固长度/悬挑长度≥1.5，并额外加设一道钢丝绳卸荷，型钢锚固段位于主体悬挑构件上的长度不计入锚固长度）。
悬挑钢梁按架体立杆位置对应设置，每一纵距设置一根。
工字钢悬挑端焊接200mm长C25钢筋用于立杆定位。
剪力墙预留洞尺寸150mm ×200mm，作为穿墙悬挑梁用在墙体施工时留设，应避免支搭悬挑钢梁时剔凿，留洞应尽量避开主筋和墙体暗柱。
型钢悬挑梁与建筑结构采用螺栓角钢压板连接固定，当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。
悬挑梁采用U型螺栓进行锚固：楼层预埋直径20的U型环，锚环在混凝土浇筑前进行预埋，螺杆丝扣用胶带进行保护。
在锚环弯钩处各加一根直径18的HRB335加强钢筋，长1500mm对锚环进行加强。
U型螺栓预埋位置为悬挑梁尾端向里20㎝处,2根U型螺栓间距为200mm；梁和板要优先选择埋设在梁的位置。
U型螺栓与悬挑梁间隙用木楔楔紧。
4.3.2立杆
立杆纵距1.5m, 步距1.2米（外排立杆中间加一道腰杆），横向间距0.8米。
在距底座上皮200mm 处设置纵、横向水平扫地杆，横向水平杆设置在纵向水平杆上方，用直角扣件固定在立杆上。
立杆接长时，其相邻立杆接头要错开（相邻立杆分别用6m立杆和4m立杆交错布置）对接并用对接扣件连接。
4.3.3纵向水平杆
设置在立杆内侧，长度为6米，局部4米调整。
钢管接头要错开，用对接扣件连接，两根相邻纵向水平杆的接头不得设置在同步或同跨内，不同步不同跨两相邻接头在水平方向错开的距离不应小于500mm。
各接头中心至最近主节点的距离不应大于纵距的1/3。
纵向水平杆与立杆用直角扣件连接，至少伸出0.1米。
当采用搭接时，搭接长度不应小于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
4.3.4横向水平杆
主节点处必须设置一根横向水平杆，不得随意拆除。
长度1.0-1.5米。
两头搁于纵向水平杆上，至少伸出0.1米（应统一伸出长度）。
脚手架内侧端头离墙0.1米。
横向水平杆与纵向水平杆用直角扣件连接。
作业层上非主节点处的横向水平杆，根据所支撑的脚手板的需要设置，最大间距不大于立杆纵距的1/2。
4.3.5脚手板
作业层脚手板应铺满、铺稳、铺实，横向水平杆用直角扣件固定在纵向水平杆上。
脚手板的铺设应采用对接平铺或搭接铺设。
脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm至150mm，两块脚手板外伸长度的和不应大于300mm。
脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。
脚手板每三层，不超过10m铺一道，作为硬防护。
拐角处两方向的脚手板应重叠放置，避免出现探头及空挡现象。
第二种：连墙件拉杆通过门窗洞口，在墙两侧用横杆夹持和背楔固定。
4.3.7剪刀撑
脚手架外侧设置剪刀撑，剪刀撑应刷红白油漆，由脚手架端头开始，按水平距离6m（每四跨）连
续设置一排剪刀撑，剪刀撑钢管与地面呈45°-60°角（美观整齐），自下而上，左右连续贯通设置，剪刀撑在搭设时将一根斜杆扣在立杆上，另一根斜杆扣在横向水平杆的外伸部分上，以免两根斜杆相交时把钢管别弯。
斜杆两端扣件与立杆节点的距离不宜大于15cm，最下面的斜杆与立杆的结点离地面为20cm，以保证外架的稳定性。
当钢管接长时采用搭接接长，搭接长度不小于1200mm，应采用不少于三只旋转扣件扣牢，端部扣件盖板的边缘至杆端距离不应小于100mm。
本工程除在每一拐角处设置横向斜撑外，中间每隔6 跨设置一道。
横向斜撑在同一节间，由底至顶层呈之字形连续布置，斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。
4.3.8安全防（围）护设施
脚手架要满挂全封闭式的密目安全网，3#、4#楼座使用钢网片安全网。
架体外侧每层悬挂楼层标示
牌。
密目网采用1.8×6.0m 的规格，绑扎在大横杆外立杆里侧。
钢板网规格1m×2m，单片重量12kg。
作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网，安全平网要挂至建筑结构边。
脚手架往上每隔3层，且不大于10m设置一道水平封闭层。
作业层脚手架立杆于0.6m处增设有一道防护栏杆，底部侧面设20cm 高的挡脚板。
4.3.9钢梁悬挑架角部做法
转角部位工字钢尽可能呈扇形布置，工字钢交接部位和转角部位悬空立杆增设横向联梁工字钢布置，并与挑梁进行焊接。
转角悬挑主梁及联梁均使用18#工字钢，且额外增加一道钢丝绳卸荷。
4.3.10脚手架与卸料平台、塔吊的架体关系
外脚手架大横杆在卸料平台处断开，再用一小段钢管与两端大横杆扣件连接，卸料平台处的横杆，在未安装时连通，安装时拆除，待卸料平台拆除后再连接恢复。
卸料平台自第2层结构楼板面开始布置。
卸料平台与悬挑架不得有联系，安装时解开卸料平台所在位置脚手架的安全网，卸料平台穿入脚手架横、纵杆之间，锚固到楼板上。
具体见下图（具体以卸料平台专项交底为准）所示。
塔吊附着臂安装时要求穿入脚手架横、纵杆之间，不得接触架体杆件，附着臂穿入架体位置的立面安全网应开洞并在洞口四边绑扎牢固。
塔吊附着高度、附着臂长度应由专业设备公司提供参数，在脚手架搭设时，根据参数对架体进行微调，以满足上述要求。
施工电梯及开口
施工电梯详细定位见平面布置图，各楼层与施工电梯入口通道均采用模板、方木搭设硬质过道，过
5、脚手架质量验收
5.1脚手架检查与验收
架子搭设完毕投入使用前要及时检查验收，检查工作由工程负责人和安全负责人进行组织，验收时须有脚手架施工方案技术审批人和安全部门参加。
检查依据为施工组织设计、施工方案、技术交底、变更文件和脚手架有关规范。
在检查过程中如发现工程技术文件与规范有冲突的地方，以规范为准，并及时修改技术文件。
架子检查要分阶段进行，根据工程的特点架子分为以下几个阶段进行检查：
1、悬挑架第二步大横杆安装搭设前，主要检查安装的各杆件尺寸位置，脚手板是否铺平、破损；悬挑架悬挑钢梁安装固定完毕后架子搭设前，主要检查安装的尺寸位置，安装是否牢固，顶板混凝土的强度是否达到要求。
2、作业层上施加施工荷载前；
5.2.2脚手架允许偏差和检查办法
注：本记录一式两份，一份交接受交底人，一份存档。
