超声影像管理系统(PACS)技术需求

pacs系统实施方案PACS（Picture Archiving and Communication System）是医疗图像存档和通信系统，是医院数字化医疗信息系统的重要组成部分。

它主要用于医院内的医学图像的存档、管理、传输和共享，提高医院的工作效率和病患的诊疗体验。

以下是PACS系统实施方案的详细介绍：一、需求分析1. 系统需求：确定系统的功能需求，包括图像存档、图像管理、图像传输和图像共享等功能。

2. 用户需求：与医院的各个科室、医生和技术人员进行需求调研，了解他们对PACS系统的期望和需求，以便根据实际情况进行系统定制和优化。

二、系统设计1. 系统架构设计：确定系统的硬件设备和软件平台，包括服务器、存储设备、网络设备和工作站等。

2. 数据标准设计：根据医疗图像的特点和标准，设计医学图像数据的标准化规范，保证图像数据的一致性和可读性。

3. 数据安全设计：设计系统的数据安全策略，包括数据加密、用户权限管理和数据备份等，保证数据的安全性和可靠性。

三、系统开发和测试1. 系统开发：根据需求和设计，进行系统的编码和开发，包括前端界面开发、后端逻辑开发和数据库设计等。

2. 系统集成测试：将各个模块进行集成，测试系统的功能和性能，保证系统的稳定性和可用性。

3. 用户验收测试：邀请用户参与系统测试，收集用户反馈，根据用户的意见和建议进行系统的优化和改进。

四、系统上线和培训1. 系统部署：将系统部署到医院的服务器和工作站上，进行系统的配置和安装。

2. 数据迁移：将医院现有的医学图像数据进行迁移和导入，保证数据的完整性和准确性。

3. 系统培训：为医院的医生和技术人员进行系统培训，包括系统的使用方法和操作技巧，以及数据管理和安全注意事项等。

五、系统运维和优化1. 系统运维：及时监控系统的运行状态，处理系统故障和问题，保证系统的正常运行。

2. 系统优化：根据用户的反馈和需求，不断进行系统的优化和改进，提高系统的性能和用户体验。

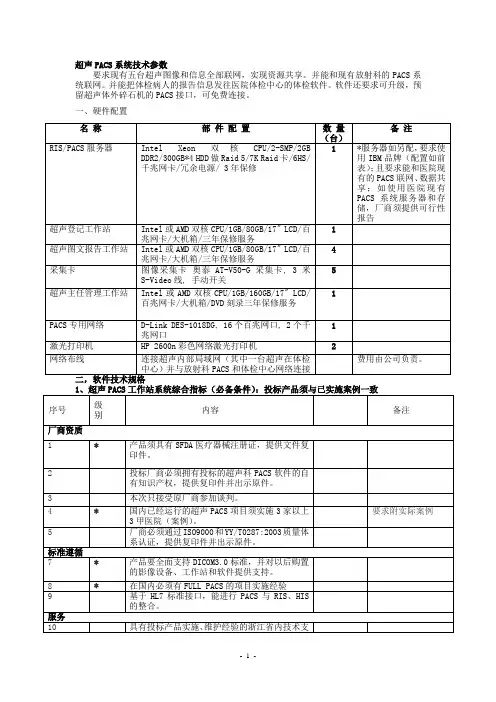

超声PACS系统技术参数
要求现有五台超声图像和信息全部联网，实现资源共享。

并能和现有放射科的PACS系统联网。

并能把体检病人的报告信息发往医院体检中心的体检软件。

软件还要求可升级，预留超声体外碎石机的PACS接口，可免费连接。

一、硬件配置
1，按合同约定到货、安装，负责现场应用培训。

2，软件安装后使用发现主要参数与标书严重不符影响工作，应无条件退回，供应商承担全
部损失。

3，在周边地区有专业的工程师和维修点。

要求提供一年免费保修，终身维护。

保修期内要求8小时内响应，12小时上门服务。

4、医院在软件正常使用一月后按合同付款。

5、产品具有专利优势，可附带优惠措施。

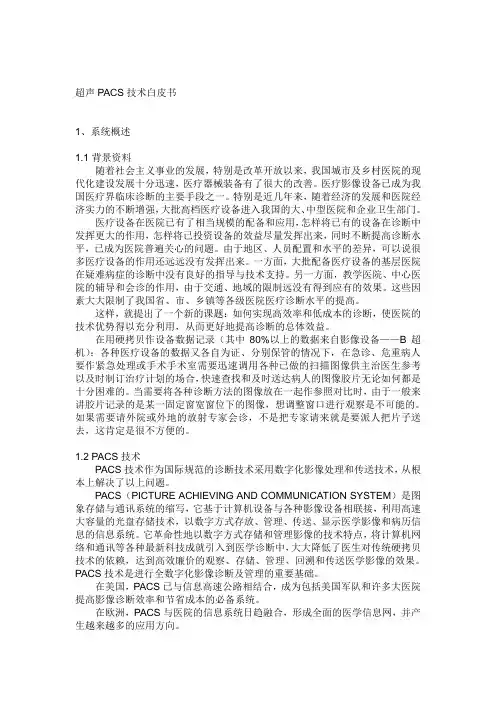

超声PACS技术白皮书1、系统概述1.1背景资料随着社会主义事业的发展，特别是改革开放以来，我国城市及乡村医院的现代化建设发展十分迅速，医疗器械装备有了很大的改善。

医疗影像设备已成为我国医疗界临床诊断的主要手段之一。

特别是近几年来，随着经济的发展和医院经济实力的不断增强，大批高档医疗设备进入我国的大、中型医院和企业卫生部门。

医疗设备在医院已有了相当规模的配备和应用，怎样将已有的设备在诊断中发挥更大的作用，怎样将已投资设备的效益尽量发挥出来，同时不断提高诊断水平，已成为医院普遍关心的问题。

由于地区、人员配置和水平的差异，可以说很多医疗设备的作用还远远没有发挥出来。

一方面，大批配备医疗设备的基层医院在疑难病症的诊断中没有良好的指导与技术支持。

另一方面，教学医院、中心医院的辅导和会诊的作用，由于交通、地域的限制远没有得到应有的效果。

这些因素大大限制了我国省、市、乡镇等各级医院医疗诊断水平的提高。

这样，就提出了一个新的课题：如何实现高效率和低成本的诊断，使医院的技术优势得以充分利用，从而更好地提高诊断的总体效益。

在用硬拷贝作设备数据记录（其中80%以上的数据来自影像设备——B超机）；各种医疗设备的数据又各自为证、分别保管的情况下，在急诊、危重病人要作紧急处理或手术手术室需要迅速调用各种已做的扫描图像供主治医生参考以及时制订治疗计划的场合，快速查找和及时送达病人的图像胶片无论如何都是十分困难的。

当需要将各种诊断方法的图像放在一起作参照对比时，由于一般来讲胶片记录的是某一固定窗宽窗位下的图像，想调整窗口进行观察是不可能的。

如果需要请外院或外地的放射专家会诊，不是把专家请来就是要派人把片子送去，这肯定是很不方便的。

1.2 PACS技术PACS技术作为国际规范的诊断技术采用数字化影像处理和传送技术，从根本上解决了以上问题。

PACS（PICTURE ACHIEVING AND COMMUNICATION SYSTEM）是图象存储与通讯系统的缩写，它基于计算机设备与各种影像设备相联接，利用高速大容量的光盘存储技术，以数字方式存放、管理、传送、显示医学影像和病历信息的信息系统。

pacs系统实施方案PACS系统实施方案一、引言医学影像信息系统（PACS）是一种集成了影像获取、传输、存储、显示和诊断的系统，对于医院的影像科室来说具有重要意义。

本文将就PACS系统的实施方案进行详细阐述，旨在为相关工作人员提供指导和参考。

二、需求分析1. 医院影像科室的现状：目前医院影像科室存在影像管理混乱、影像存储空间不足、影像传输速度慢等问题，急需引入PACS系统进行改善。

2. 医院对PACS系统的需求：医院需要一个高效、稳定、安全的PACS系统，能够满足影像科室的日常工作需求，提高影像工作效率，提升医疗服务质量。

三、实施方案1. 系统选型：根据医院的实际需求和预算情况，选择符合要求的PACS系统供应商，进行系统评估和比较，最终确定最适合医院的PACS系统。

2. 系统部署：在选定PACS系统后，进行系统部署工作，包括硬件设备的安装、网络环境的优化、系统软件的配置等，确保PACS系统能够正常运行。

3. 数据迁移：将医院现有的影像数据迁移至新的PACS系统中，确保数据完整性和准确性，同时进行数据清理和整理工作，提高数据的利用价值。

4. 系统集成：将PACS系统与医院现有的信息系统（HIS、LIS等）进行集成，实现影像和病历的无缝对接，提高医疗信息的共享和利用效率。

5. 培训和推广：对医院影像科室的工作人员进行PACS系统的培训，使其熟练掌握PACS系统的操作和管理技能，同时开展推广活动，提高医院全体医务人员对PACS系统的认知和接受度。

四、实施效果评估1. 系统性能评估：对PACS系统的性能进行评估，包括影像传输速度、系统稳定性、数据安全性等方面，确保系统达到预期的效果。

2. 工作效率评估：对影像科室工作人员的工作效率进行评估，比较PACS系统实施前后的工作效率变化，评估PACS系统对工作效率的提升程度。

3. 医疗服务质量评估：通过对医院影像科室的医疗服务质量进行评估，比较PACS系统实施前后的影像诊断准确性、诊断时间等指标，评估PACS系统对医疗服务质量的提升效果。

PACS系统方案1. 概述PACS（Picture Archiving and Communication System）系统是一种用于医学图像的管理和传输的系统，它将医学影像数据数字化，并通过网络进行存储和传输，以提高医疗机构的影像管理效率和医生的工作效率。

本文将介绍一个PACS系统的方案，包括系统架构、功能模块、系统流程以及技术要求等。

2. 系统架构PACS系统的架构包括前端设备、存储设备、后端管理系统和网络传输系统四个主要组成部分。

PACS系统架构PACS系统架构•前端设备：包括影像采集设备、设备接口和DICOM（Digital Imaging and Communications in Medicine）标准。

影像采集设备可以是X光机、CT扫描仪、磁共振成像仪等，它们用于拍摄和生成医学影像数据。

设备接口用以连接和控制前端设备，确保影像数据的正确采集和传输。

DICOM标准确保了不同设备之间的互操作性。

•存储设备：用于存储和管理医学影像数据，包括影像数据库和备份存储系统。

影像数据库采用分布式存储方式，保证数据的可靠性和高可用性。

备份存储系统用于定期备份影像数据，以防止数据丢失。

•后端管理系统：包括影像检索与浏览、影像处理与分析、数据管理和系统管理等功能模块。

影像检索与浏览模块提供给医生和管理员查看和检索影像数据的界面。

影像处理与分析模块用于对影像数据进行处理和分析，提供辅助诊断的功能。

数据管理模块用于管理影像数据的存储和备份，包括数据迁移、数据清理等操作。

系统管理模块用于对系统进行配置和管理，包括用户管理、权限管理、日志管理等。

•网络传输系统：负责影像数据的传输和网络安全。

采用高速网络传输技术，保证影像数据的实时传输和可靠性。

通过加密和身份验证等安全措施，保护影像数据的机密性和完整性。

3. 功能模块PACS系统具有以下主要功能模块：•影像采集：支持多种影像采集设备，如X光机、CT扫描仪、磁共振成像仪等。

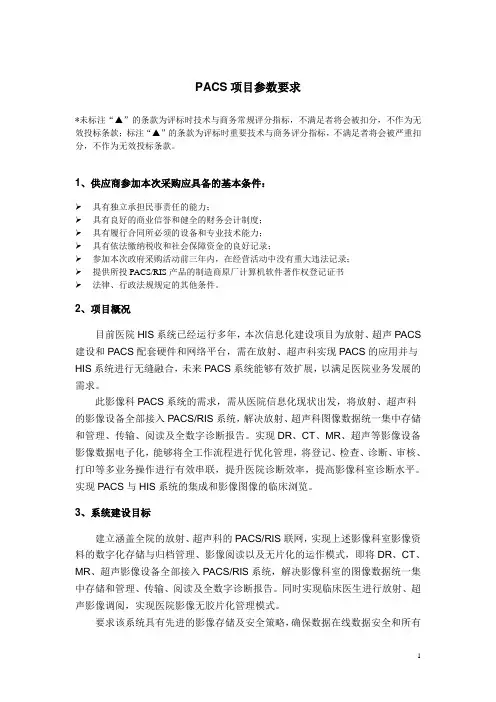

PACS项目参数要求*未标注“▲”的条款为评标时技术与商务常规评分指标，不满足者将会被扣分，不作为无效投标条款；标注“▲”的条款为评标时重要技术与商务评分指标，不满足者将会被严重扣分，不作为无效投标条款。

1、供应商参加本次采购应具备的基本条件：➢具有独立承担民事责任的能力；➢具有良好的商业信誉和健全的财务会计制度；➢具有履行合同所必须的设备和专业技术能力；➢具有依法缴纳税收和社会保障资金的良好记录；➢参加本次政府采购活动前三年内，在经营活动中没有重大违法记录；➢提供所投PACS/RIS产品的制造商原厂计算机软件著作权登记证书➢法律、行政法规规定的其他条件。

2、项目概况目前医院HIS系统已经运行多年，本次信息化建设项目为放射、超声PACS 建设和PACS配套硬件和网络平台，需在放射、超声科实现PACS的应用并与HIS系统进行无缝融合，未来PACS系统能够有效扩展，以满足医院业务发展的需求。

此影像科PACS系统的需求，需从医院信息化现状出发，将放射、超声科的影像设备全部接入PACS/RIS系统，解决放射、超声科图像数据统一集中存储和管理、传输、阅读及全数字诊断报告。

实现DR、CT、MR、超声等影像设备影像数据电子化，能够将全工作流程进行优化管理，将登记、检查、诊断、审核、打印等多业务操作进行有效串联，提升医院诊断效率，提高影像科室诊断水平。

实现PACS与HIS系统的集成和影像图像的临床浏览。

3、系统建设目标建立涵盖全院的放射、超声科的PACS/RIS联网，实现上述影像科室影像资料的数字化存储与归档管理、影像阅读以及无片化的运作模式，即将DR、CT、MR、超声影像设备全部接入PACS/RIS系统，解决影像科室的图像数据统一集中存储和管理、传输、阅读及全数字诊断报告。

同时实现临床医生进行放射、超声影像调阅，实现医院影像无胶片化管理模式。

要求该系统具有先进的影像存储及安全策略，确保数据在线数据安全和所有数据调用的迅捷，在未来可支持两院区的互通互联。

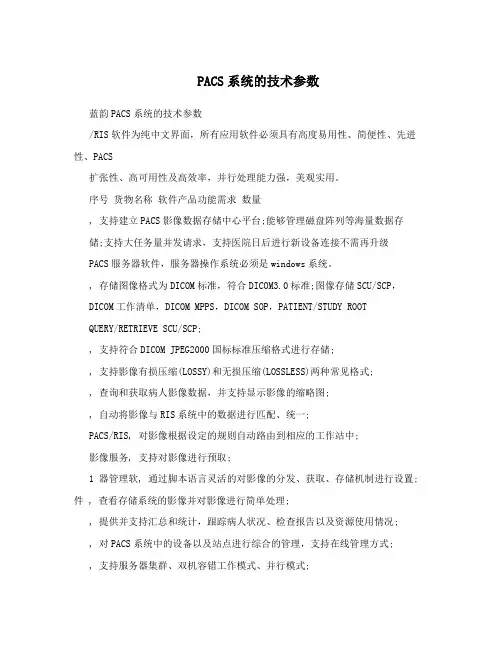

PACS系统的技术参数蓝韵PACS系统的技术参数/RIS软件为纯中文界面，所有应用软件必须具有高度易用性、简便性、先进性、PACS扩张性、高可用性及高效率，并行处理能力强，美观实用。

序号货物名称软件产品功能需求数量, 支持建立PACS影像数据存储中心平台;能够管理磁盘阵列等海量数据存储;支持大任务量并发请求，支持医院日后进行新设备连接不需再升级PACS服务器软件，服务器操作系统必须是windows系统。

, 存储图像格式为DICOM标准，符合DICOM3.0标准;图像存储SCU/SCP，DICOM工作清单，DICOM MPPS，DICOM SOP，PATIENT/STUDY ROOTQUERY/RETRIEVE SCU/SCP;, 支持符合DICOM JPEG2000国标标准压缩格式进行存储;, 支持影像有损压缩(LOSSY)和无损压缩(LOSSLESS)两种常见格式;, 查询和获取病人影像数据，并支持显示影像的缩略图;, 自动将影像与RIS系统中的数据进行匹配、统一;PACS/RIS, 对影像根据设定的规则自动路由到相应的工作站中;影像服务, 支持对影像进行预取;1 器管理软, 通过脚本语言灵活的对影像的分发、获取、存储机制进行设置; 件 , 查看存储系统的影像并对影像进行简单处理;, 提供并支持汇总和统计，跟踪病人状况、检查报告以及资源使用情况;, 对PACS系统中的设备以及站点进行综合的管理，支持在线管理方式;, 支持服务器集群、双机容错工作模式、并行模式;, 所有设备影像直接发送到服务器，不经过其他工作站中转，病人所有影像可以集中阅片;, 支持完整的DICOM Worklist工作清单;, 病人数据管理，记录、修改和查询任意病人记录;, 病人预约管理;, 能够将患者中文检查信息自动转换成DICOM Worklist并能为各影像设备去调用;, 提供详细的系统日志记录和管理功能，易于进行系统维护。

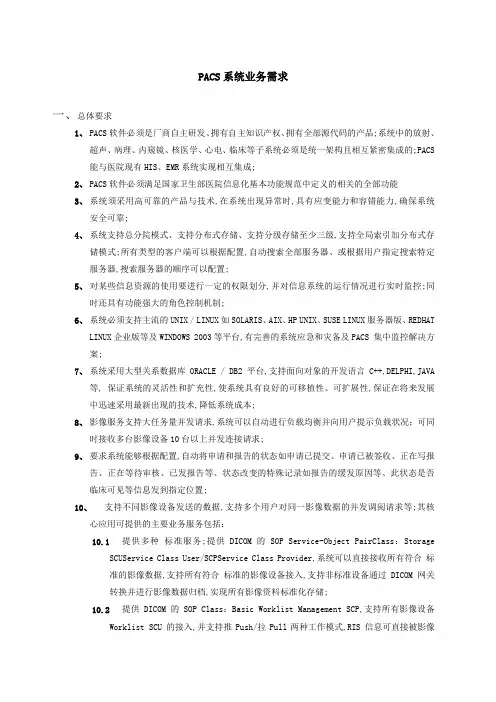

PACS系统业务需求一、总体要求1、PACS软件必须是厂商自主研发、拥有自主知识产权、拥有全部源代码的产品;系统中的放射、超声、病理、内窥镜、核医学、心电、临床等子系统必须是统一架构且相互紧密集成的;PACS能与医院现有HIS、EMR系统实现相互集成;2、PACS软件必须满足国家卫生部医院信息化基本功能规范中定义的相关的全部功能3、系统须采用高可靠的产品与技术,在系统出现异常时,具有应变能力和容错能力,确保系统安全可靠;4、系统支持总分院模式、支持分布式存储、支持分级存储至少三级,支持全局索引加分布式存储模式;所有类型的客户端可以根据配置,自动搜索全部服务器、或根据用户指定搜索特定服务器,搜索服务器的顺序可以配置;5、对某些信息资源的使用要进行一定的权限划分,并对信息系统的运行情况进行实时监控;同时还具有功能强大的角色控制机制;6、系统必须支持主流的UNIX / LINUX如SOLARIS、AIX、HP UNIX、SUSE LINUX服务器版、REDHATLINUX企业版等及WINDOWS 2003等平台,有完善的系统应急和灾备及PACS 集中监控解决方案;7、系统采用大型关系数据库ORACLE / DB2 平台,支持面向对象的开发语言C++,DELPHI,JAVA等, 保证系统的灵活性和扩充性,使系统具有良好的可移植性、可扩展性,保证在将来发展中迅速采用最新出现的技术,降低系统成本;8、影像服务支持大任务量并发请求,系统可以自动进行负载均衡并向用户提示负载状况；可同时接收多台影像设备10台以上并发连接请求;9、要求系统能够根据配置,自动将申请和报告的状态如申请已提交、申请已被签收、正在写报告、正在等待审核、已发报告等、状态改变的特殊记录如报告的缓发原因等、此状态是否临床可见等信息发到指定位置;10、支持不同影像设备发送的数据,支持多个用户对同一影像数据的并发调阅请求等;其核心应用可提供的主要业务服务包括：10.1提供多种标准服务;提供DICOM 的SOP Service-Object PairClass：StorageSCUService Class User/SCPService Class Provider,系统可以直接接收所有符合标准的影像数据,支持所有符合标准的影像设备接入,支持非标准设备通过DICOM网关转换并进行影像数据归档,实现所有影像资料标准化存储;10.2提供DICOM 的SOP Class：Basic Worklist Management SCP,支持所有影像设备Worklist SCU 的接入,并支持推Push/拉Pull两种工作模式,RIS 信息可直接被影像设备获取,无需操作技师在设备上重复输入患者信息,提高工作效率,减少出错几率;支持DICOM MPPS Modality Performed Procedure Step,支持主动性影像防丢片机制,结合工作流程和系统权限设置 ,用主动和被动两种方式确保影像数据安全, 防止丢片;10.3支持DICOM QUERY/RECIEVE SCP、SCU服务,影像设备从PACS系统查询并获取图像;10.4支持DICOM Verification SOP Class SCP；支持DICOM Verification SOP Class SCU；支持DICOM Query SOP Class SCP；支持DICOM Query SOP Class SCU；支持DICOM PatientManagement SOP Class SCP；支持DICOM Patient Management SOP Class SCU；支持DICOM Structured Reporting Storage SOP Class SCP；支持DICOM StructuredReporting Storage SOP Class SCU11、远程会诊会诊10.1会诊双方只要能够网络互达,就可以相互连接会诊,无须另外的网络投入;会诊双方能够通过音频、视频、文字等信息进行交流;10.2会诊双方的影像处理效果保持严格同步,作为双方协同诊断的基础,即一方调节图像如窗宽窗位、大小、位置、布局等后,另一方立即看到调节效果,要求同步时间在1秒之内,且保持双方图像的窗宽窗位、大小、位置、布局等完全一致;双方都可以申请并获得操作控制权;双方都能够看到对方的鼠标;10.3能在2M带宽的网络中实现流畅的图像同步调节功能要求同步时间在1秒之内;10.4会诊双方能够互相发送图文报告给对方参阅,发送过程中保持报告的内容及样式不变;10.5远程会诊软件作为PACS的一个组成部分,与PACS系统其它部分集成;10.6要求能实现同步在线会诊和异步离线会诊功能;10、预约登记支持条形码、磁卡、IC卡等读入方式,同时能够自动调用HIS中的检查申请信息,病人标识号与HIS病人ID号一致;登记确认病人检查信息时按科室规则自动产生检查号,检查号规则可由科室按各检查类型自主定义,包括前缀、后缀、长度等检查确认后可按规则自动分诊,能够按生成的检查号和病人基本信息、排队信息打印条型码支持手写申请单扫描与归档,每天登记的检查信息能够打印或另存为EXCEL电子表格作为备份,能够清理已退费的检查信息支持患者影像/超声/心电等检查预约,可进行预约管理,支持多个预约队列,并可在不同队列间切换；进行影像检查登记,并支持三级部位分解登记可进行病人复诊登记、对重复登记项目内容自行预设与维护可实现集中登记、分部门、分设备多点登记；支持DICOM WORKLIST服务；预约和检查注意事项能够反馈给申请医生/科室和患者;对不同类型检查的收费可自行预设及维护,并自动进行计算显示预约登记时,可录入或从HIS、EMR系统导入患者临床诊断、病史资料等信息可按多种方式进行信息资料检索、查询及统计；支持科室/分用户权限管理；11．分诊叫号支持按照不同检查类型的不同检查组例如B超检查类型下的腹部B超组、心脏B超组、妇科B超组等设置分诊队列,每个队列病人设置不同的优先级别如急诊、优先、复查、普通等,队列状态有过诊、续诊等显示;支持自动与手动分诊功能,分诊时不同病人可设置不同的优先级别,每个检查组可根据病人优先级别与队列号按次序产生候诊队列,检查时各检查组可根据队列情况转入、转出病人;叫号方式支持显示屏与语音叫号,语音叫号可以呼叫病人姓名、队列号等信息,语音有男声、女声供选择,候诊队列可自动刷新,刷新时间间隔可配置,文字大小、颜色、背景色可配置12、电子申请单可以由HIS或EMR系统直接调用电子申请单;电子申请单具有所见即所得的编辑界面,编辑界面可以自定义,不同检查类型的不同子类的申请单可以具有不同的格式例如病理申请单里面,组织病理、细胞病理、肾穿、肝穿等申请单具有不同的申请单格式与词汇模板;电子申请单支持词汇模板辅助输入;相应的电子申请单与相应的检查报告要建立对应关系,以便查询;电子申请单的格式模板与词汇模板可以支持全院统一管理,并且可以按照不同检查类别分权限管理;13 危急值管理对于影像检查结果涉及到病人生命安全的,要及时在报告上体现病人的危急值,并在系统及时报告给临床医生,并且临床医生要反馈已读状态给影像诊断医生.14、统计管理工作院长、科室主任对于各方面数据的统计工作量,收费,曝光量,任务来源,阳性率等,统计结果可以图形化的方式输出,便于作绩效考核和量化管理,为决策分析提供数据分析基础;综合统计RIS中的各种基本信息、检查信息;提供工作量统计,包括设备工作量,各类人员工作量等,用于量化考核与科室管理;提供量化考核管理功能,可根据不同的工作“重要程度”,包括二级部位,三级部位的“权重”定义考核计算公式;例如：考核计算公式：量化考核分=“重要程度”╳“权重”╳工作量提供“时间线”管理统计,即：可以监控每一个工作流程的工作时间,用于分析,优化,改进系统流程;例如：通过统计发现审核诊断报告时间过长,形成系统瓶颈,那么就可以采取增加审核医师,增加审核工作站,提高激励等改进措施;提供各种收费统计,包括按检查类型统计,按检查部位统计,按检查方法统计,按设备统计、按科室/人员统计等;提供曝光量统计功能;提供任务来源统计功能,包括按照科室来源,按照人员来源等;支持统计结果报表输出例如输出到Microsoft Office Excel中,输出的内容及格式可以根据需要自由定义,进一步做数据分析处理;提供诊断符合率统计;包括阳性率统计支持统计结果直方图、饼形图显示,直观表示;具有严格的分级,分科室用户权限管理;提供医务人员审核功能二、影像诊断报告工作站软件功能模块要求1、影像服务器 1.1按标准设计,至少提供以下服务：C-ECHO SCP、C-STORE SCP、WORKLIST SCP、QUERY/RETRIVE SCP包括C-MOVE与C-GET、MPPS SCP,影像数据支持符合DICOM标准的无损或有损压缩压缩比可调,支持JPEG、JPEG 2000压缩;1.2影像数据与病人检查信息的自动匹配,对漏登记病人能够根据图像信息自动补登记;产生详尽的服务日志;2、信息查询与管理2.1查询条件与结果：能够按检查号、姓名、影像类型、检查状态、检查时间、诊断结果等信息进行查询；查询结果列表各列显示内容及其次序能够根据用户需要自定义;2.2报告概览：在查询界面能够概览病人检查的诊断内容;2.3收藏功能：医生可以把检查记录按类别收藏到自己创建的收藏夹中,以便日后查询使用;2.4集体读片：可以将特定病例加入特定日期的集体读片;到集体读片时,可以方便地把这些病例调出,进行集体读片,读片同时可以进行现场读片记录;2.5随访管理：有用户自定义随访类别,按类别对需要随访的检查进行管理;单次检查可进行多次随访结果录入;2.6ICD10归类与查询：医生可以把检查记录按诊断结果归类到疾病编码中,以便日后查询使用;2.7类别标注：医生可以根据不同的要求,给各个检查加上如典型病例、特殊病例等标记,并能方便的查询、统计和调阅;标记内容可以根据需要自定义;至少支持二级标记;2.8病案导出：能把病人的所有检查内容包括申请、图像、报告等完整导出为XML文档;支持批量导出;提供WEB SERVICES接口,在EMR提出服务请求时,能够根据约定的格式,把所有检查内容发送给EMR系统;3、影像处理 3.1能够显示各种类型影像,如：CR、DR、CT、MRI、DSA、超声、内镜、病理、心电等；可显示播放DICOM多帧动态影像,支持DICOM标注、DICOM OVERLAY显示、定位线计算及显示功能;DSA图像支持减影处理;对CR、DR图像支持曲线窗调节;3.2图像支持多屏幕显示,图像显示屏幕在程序运行时可以热切换,根据用户需要指定显示屏来显示图像;支持单屏多窗口显示和多屏多窗口显示模式,能够指定每个窗口显示特定序列的图像;3.3序列同步功能：不同窗口的不同序列图像能够按体位同步切换,如不同序列图像有体位错位,允许手工调整,再按调整结果进行同步;3.4支持检查对比：不同病人或同一病人不同检查在同一图像界面的对比浏览,支持不同检查图像间的序列同步;3.5能够对影像进行增强、滤波、伪彩等处理3.6DICOMDIR：能够打开DICOMDIR,根据选择打开其中某个检查或序列的图像,也可以从DICOMDIR中选择图像来发送到特定主机C-STORE;3.7Q/R客户端：能够通过Q/R方式查询并获取图像到本机支持C-MOVE和C-GET方式,也可以转移图像到特定主机;C-MOVE3.8胶片打印：能够按图像界面调整效果打印胶片,包括标注测量、窗宽窗位、几何调整等;支持图像分小格打印;支持后台打印;3.9病灶定位功能：在多窗口多序列显示模式下,支持病灶定位功能,如在横断面图像上点击病灶,冠状面与矢状面图像自动切换到病灶所在的断层图像,且在断层图像上标出病灶位置;3.10具有MPR平面重建、CPR曲面重建、MIP最大密度投影、MinIP最小密三、DICOM 网关工作站1．可接收各种非标准DICOM影像,进行单帧或者多帧采集,并转换为标准DICOM格式进行归档；2．可按多种方式进行病人资料检索、查询,可进行病人自动查询3．可以在采集实时显示过程中,调节图像对比度、亮度、饱和度、色度等4．结合PACS服务器,可将患者影像归档；5．可设置不同检查设备的DICOM类型和相关窗宽、窗位；6．可进行影像补充采集；7．分级用户权限管理；四、超声及内窥镜工作站1．要求三维重建功能保护在PACS系统软件内部,放射科诊断工作站与临床浏览工作站均可灵活调用,并且总拷贝数量不少于100套;2、兼容所有影像设备厂商的DICOM数据集支持Storage SCP, Storage SCU;可解析DICOM文件并显示,其中包括DICOMDIR支持STUDY ROOT Query/retrieve支持Echo SCU支持DICOM printing manager class3、多平面重建功能multiplanar reconstruction,MPR,支持正交,任意角度显示和3D显示；4、最大强度投影maximum intensity projection, MIP、最小强度投影minimum intensityprojection, MinIP、平均强度投影处理显示；5、最大值容积重构Volume rendering,VR；6、伪彩容积重构Volume rendering,VR,可根据不同规则进行彩色渲染；可以定义不同组织的透明度；彩色与透明度规则可以保存到列表,并用界面三维效果图作为图标进行标识;支持自动去骨与手动去骨功能;7、灰度容积重构Volume rendering,VR；8．表面重建功能Shaded surfacedisplay,SSD,并且可以根据用户设置的阈值、是否平滑、平滑次数、表面颜色进行表面重建；9、表面重建功能支持膨胀、腐蚀操作；10、提供虚拟内窥镜功能Virtual Endoscopy,VE,重建原始二维图像实现内窥镜效果,提供手动漫游、自动漫游、引导式漫游等操作方式；11、提供虚拟手术刀Simulating Bistoury,SB,对三维重建数据进行切割操作,支持恢复操作；12、支持多种虚拟手术刀类型,满足不同的实际应用需求,如直线上、直线下、折线区域内、折线区域外、曲线内、曲线外等；13、二维影像显示；感兴趣区域ROI显示、测量功能,对图像进行各种几何图形、文字标记和测量；色彩和透明度控制；组织、部位设置功能,可根据部位不同提供优化显示算法14、临床应用脑动脉瘤分析、血管分析、灌注分析等;15、系统输出影像输出多种格式报告输出胶片打印调节3D动态影像六、病理工作站各部分构成及需求HIS/PACS系统1、生成电子申请单,标本条码标签;2、接收病理活检图文报告、细胞病理学图文报告;3、必要时供临床查询病例处理状态;4、必要时病理科查询：HIS系统的详细病历资料；查阅其他辅助检查的诊断信息PACSX线/CT/MR/B超/内镜/心电图；医学检验信息；病理登记/收费工作站1、通过条码扫描读入电子申请单信息;2、自动赋于病理号;3、自动保存签收信息接收时间、接收人、标本份数/名称,如标本不合格时记录拒收原因;4、记帐收费及查询;5、病理结果查询;6、特殊检查及补取材切片的补收费;取材工作站1、自动提交待取材标本列表;2、通过条码扫描读入电子申请单信息;3、标本大体摄影的自动控制;4、在大体摄影上标注及基本测量功能;5、大体检查录入模板;6、记录取材医生/技术员、取材时间等信息;7、记录取材块数供自动生成切片标签用;8、取材过程的语音存档;9、对照片的清晰度要求：500万像素以上;病理技术工作站1、自动提交待包埋切片的标本列表蜡块数、组织名称等;2、重切、深切、免疫组化及特染等的列表;3、生成切片条码标签;4、生成切片工作清单切片数、编号等与医生组交接记录;5、记录包埋、切片时间及操作员信息;6、数字切片模块需配备高速率切片扫描仪及相应数据库,属较高要求;病理图文报告工作站1、提交待发病例列表以不同颜色显示待发状态;2、通过切片条码读入申请单信息;3、病理报告模式;分为初检及主检报告模式,主检医生有权修改初检诊断信息;自动显示大体检查记录及影像信息;显微镜摄影功能及图像标注的自动控制,图像像素要求：达到普通500万像素数码相片以上水平;镜下描述及病理诊断模板;自动生成图文报告大体图像/描述及镜下图像/描述,应提供便于修改的报告格式模板,应能方便地在预览打印窗口中对报告内容文字大小、颜色、内容、排版格式等进行修改;数字签名的实施及安全性保证;4、提交重取材、补切片及特殊检查申请;5、科内会诊申请及发言记录;5、需要时可方便调阅HIS系统详细病历信息、检验信息及其他辅助检查PACS信息;6、自动提示既往病理检查信息;7、能根据要求生成缓发报告,并记录缓发报告原因;8、科研统计应能根据具体要求对检索字段进行自由组合,输出格式以EXCEL或其他通用格式,能方便调用,工作量报表功能;9、SNOMED/ICD编码功能;10、冰冻切片独立报告模块;11、所有报告完成后应能在医院包括各分院HIS/PACS系统中即时显示和调用;12、数字切片浏览和报告模块属较高要求,与切片扫描仪配合使用;13、基本的图像分析模块肾小球测量、AgNOR、免疫组化分析等、细胞参数测量等;14、具备各级医生的操作权限控制,能保证登录的安全保证,具有定时无操作时自动注销以及系统日志管理等安全措施;病理档案管理工作站1、通过条码读入存档切片、蜡块信息,记录操作员、存档时间等基本信息;2、病理切片、蜡块借阅管理功能;特殊检查工作站1、读入待做病例基本信息及申请项目清单免疫组化、特染、分子病理及具体项目;2、根据切片条码信息由免疫组化自动染色机自动完成染色;3、操作员信息、实验时间及实验过程记录存档备查;科研及报表管理功能1、按科室、报告医生、技术员等多种方案统计工作量;2、自动统计病理报告时间、冰冻/石蜡切片符合率及临床/病理符合率;3、按多种单项或组合关键词进行病例检索并以通用格式输出结果供科研统计;细胞病理/TCT报告工作站细胞病理技术及细胞病理图文报告模块同活检相应模块;痕迹保留及日志记录功能1.对以上所有模块,都需要记录所有修改痕迹;2.对于已经提交的申请单或报告,如果需要取消提交状态并修改,需要由申请人员提供修改原因,并由特定级别人员的审核通过后才能进行;系统需要记录申请人、申请时间、患者ID、申请单ID、报告ID、修改原因、审核人、审核时间、修改前内容、修改后内容等信息;并提供查询统计功能;七、心电系统要求：1、心电数据采集与存储心电波形数据全部以DICOM-WAVE的标准格式来存储,心电波形能够被临床科室调阅;应用条形码识别患者信息自动更新预约信息和检查列表预览采集的心电图,保证上传图形质量2、心电图分析提供波形振幅和时限电子测量工具支持心电图参数重新测量与修改支持心电图局部放大观察提供两次心电图同屏幕比较3、快速完成诊断报告提供心电图诊断术语库提供心电图诊断常用模板能够方便快捷地把心电波形插入到图文报告4、统计与检索自动管理报告并生成统计报表支持心电图测量参数快速查询支持心电图参数和临床资料等检索1.医师开出检查医嘱后能自动生成检查单,电子检查单中应有详细的患者资料、主诉、诊断等资料,并可以根据心电图医生的需要查看患者所有辅助检查的结果已经相关的临床资料包括病史、既往史、现病史等,以辅助诊断;门诊开出的心电图检查单包括普通心电图、活动平板、动态心电图、动态血压、食道心电图等所有项目,病人缴费后能自动发送电子检查单到心电图室检查队列中排队,病房在医师开出检查医嘱后能自动发送至心电图室检查系统中排队;如患者既往有心电图检查记录,系统给予相应的提示并有查看选项,方便图形的对比;真正实现无纸化;2工作系统中可对同一病人的心电图进行显示对比,可直观地在同一版面中显示前后两份或者多分心电图,方便医师进行前后图形的对比以书写报告;3.系统中有图形处理软件,可对心电图图形进行截图、放大、调整颜色、单独取出心电图波形等类似Pohtoshop的操作,有完善的心电图教学资料管理库,可对资料特殊意义的心电图包括普通心电图、活动平板、动态心电图、动态血压、食道心电图等所有项目资料进行统一的分类管理,方便往后教学、科研等用途,资料库中可对历史资料进行多条件例如患者姓名、性别、科别、临床诊断、心电图诊断等检索,并可根据不同的权限检索不同的资料,方便学生检索学习;4.系统中有统计学的相关功能,并可对心电图的所有参数进行分类检索,可对检索数据进行统计学处理、图标生成,并结合相关的临床情况做出自动筛选与生成表格;5.系统可自动根据心电图医师的诊断自动筛选相关临床信息给予提示,例如当书写诊断”U波增大”时,系统可自动显示“病人血钾情况”等;6.增加临床医师反馈功能,在临床医师查阅报告后如有疑问或建议,可通过网路进行反馈或查询,心电图医师通过接受信息后处理并回复信息;7.增加网内邮箱功能,方便会诊及科室间沟通;8.病房患者心电图检查完毕后自动收费,同一患者同一天出现两次收费时给予提示是否确定重复收费;在患者的收费系统中可自动筛选本科室的所有收费;有方便的收费统计,可查看所有时段的门诊、住院病人的收费总数以及各医生的工作总量;9.病房有心电图传输接口,病房的床边心电图检查后可通过该接口自动传输至心电图室及时书写报告,节约出报告时间;在心电图室工作系统中,如接收到床边心电图时,给予声音等提示;10.心电图报告包括普通心电图、活动平板、动态心电图、动态血压、食道心电图等所有项目实现院内以及分院之间的共享,在心电图室医生书写报告并确认电子签名后,在医院的任何终端可查看完整的任何一患者的图文报告;在任何分院之间可查看所有患者的心电图、动态心电图、活动平板、动态血压等所有检查项目的结果,对于分院的疑难图谱可选择发送至其他分院进行会诊;11.院际资料传输,预留院际资料传输端口,在其他医院条件允许的情况下与其他医院实现资料共享,方便远程会诊、交流等;12建立资料信息库,可查看心电的相关资料、信息、包括国内外心电图学的新进展、新技术等;本科室可对外发布资料,方便临床医生查看相关的心电学资料,并可由本科室医生定情更新;13.建立医院的即时通信系统,如其他科室有疑问,可通过即时通信系统提出疑问,由科室进行回答,并接受实时沟通;12.自动叫号系统,允许使用显示屏及电脑人声叫号,对候诊病人叫号检查以及叫号取结果;14.对于外地患者或不方便到医院领取报告的患者,可由系统自动发送报告至患者提供的邮箱;八、系统迁移要求。

第二部分技术规格及要求一、项目名称及数量：包Ⅰ、高频X线摄片系统：1套；包Ⅱ、计算机放射成像系统：1套。

二、项目概述：包Ⅰ、高频X线摄片系统：用于放射科的全身各部位X线摄片。

包Ⅱ、计算机放射成像系统：原装进口计算机X线成像数字化系统；多种规格IP 板的数字化X线摄影；应符合相应国际标准和中华人民共和国标准。

三、技术规格要求：（带*为主要参数）包Ⅰ、高频X线摄片系统1.高压发生器*1.1频率：≥20KHz；1.2输出功率：≥50KW；1.3千伏范围：40-150KV（管电压调节方式：连续可调）；1.4采用电离室自动曝光系统：1.5具有解剖程序摄影编程功能（不低于95组器官程序）：具有故障自我诊断功能；1.6最大管电流≥500mA；2.球管2.1阳极旋转速度≥2800转/分钟；2.2功率≥50KW；2.3焦点：小焦点≤0.6mm,大焦点≤1.2mm；2.4阳极热容量：≥200KHu；2.5球管上下移动范围≥120cm；3.管立柱系统3.1立柱移动范围：≥190cm；3.2立柱可自身旋转，角度：+90°/-90°；3.3具有可倾斜投照功能，角度≥+120°/-120°；4.摄影床*4.1采用进口三探头电离室；4.2床面纵向移动范围：≥80cm；4.3床面横向移动范围：≥24cm；4.4床面与滤线器距离：≤5cm；4.5兼容所有国际标准尺寸片盒和IP板（8″×10″到14″×17″）；4.6滤线规格：栅比≥10：1；4.7床面负重≥200Kg；*4.8 X线管组件上下、纵向移动及滤线器锁止方式：电磁锁止；5.胸片架；*5.1采用进口三探头电离室；5.2兼容所有国际标准尺寸片盒和IP板（8″×10″到14″×17″）；5.3滤线规格：栅比≥10：1；6.手动限束器；7.提供静脉尿路造影压迫带。

包Ⅱ、计算机放射成像系统（一）、计算机X线成像系统（CR系统）1.设备要求：1.1原装进口计算机X线成像数字化系统（CR）（壹套）；1.2功能要求：多种规格IP板的数字化X线摄影；1.3质量要求：符合相应国际标准和中华人民共和国标准；1.4系统组成：1.4.1计算机X线成像系统（CR）：①IP板及暗盒系统: 14×17英寸：8块；10×12英寸：6块；8 ×10英寸：6块；②单槽影像阅读器（柜式机）1套；③CR控制打号台以及图像处理软件1套；④干式激光相机1台；⑤UPS电源1台；1.4.2工作站及软件系统：①登记工作站1套；②影像诊断/报告工作站（其中一套为CR系统标配）10套；③影像存储/打印服务器1套；④2M专业医用显示器2台；⑤1M专业医用显示器1台；⑥17″液晶显示器2台；⑦HP激光网络打印机1台；⑧UPS电源1台；⑨网络交换机1套；2.具体规格及技术参数2.1 CR影像阅读器（单槽，壹套）；*2.1.1单槽(柜式机)；*2.1.2 最大影像矩阵≥3.5K×4.2K（14″×17″）；2.1.3任何尺寸的IP板的扫描精度≥10pixel/mm；2.1.4阅读速度：从暗盒被扫描到第一幅图像预览时间≤40秒；2.1.5 IP板处理能力：≥60张/小时（14×14英寸, 10pixel/mm）；2.2影像IP板（包括影像板盒，共贰拾套）；2.2.1影像IP板：14×17板：8块；10×12板：6块；8×10板：6块；2.2.2影像IP板矩阵≥3.5K×4.2K（14″×17″）；*2.2.3影像板保用≥35000次，并提供相应检测软件,并保证影像板使用次数低于35000次以内包换；2.2.4影像板空间分辨率10Pixels/mm；2.2.5影像板为柔性板；2.2.6每个影像板盒都具有唯一对应方法；2.3 CR控制打号台以及图像处理软件（壹套）：2.3.1操作系统：WINDOWS 2000或WINDOWS XP；2.3.2 CPU：≥P4 2.8G；2.3.3内存：≥512MB；2.3.4硬盘容量：≥80GB；2.3.5能自动、实时预览图像，具有曝光数据识别EDR前处理技术和多目标频率处理MFP技术；2.3.6提供乳腺诊断软件；2.4干式激光相机（壹台）：*2.4.1 干式激光成像系统；*2.4.2 支持14×17、14×14、10×14、10×12、8×10五种规格胶片打印，提供2个供片盒；2.4.3打印速度≥150张/小时；2.4.4 打印灰阶≥14bits；2.4.5 CR影像阅读器和干式激光像机必须为同一品牌；2.4.6 DICOM接口全部免费开放。

******全院PACS系统需求文件医学影像存储与传输系统（PACS）一、检查报告系统（RIS）功能要求1)检查预约(1)检查排班: 设置某检查科室某台设备或某类检查在未来某段时间可预约的检查人次。

包括检查时间段(如:10:00-10:30)，该检查时间段最多可安排检查人次。

检查排班周期可以是长期的，也可是一段时间内临时的。

并可设置一周内某几天是工作日。

(2)预约安排：读取检查科室的排班表，自动将当前检查申请安排在最近的空闲检查时间段。

可根据病人需要手工更改检查时间段。

安排后可以手工填写预约单，也可以自动打印预约单(含注意事项)。

可打印某段时间内的预约汇总表。

(3)HIS预约接口：可以与HIS连接，直接从HIS安排检查预约或接受HIS电子检查申请单。

检查科室确认后向HIS回传确认信息。

2)检查登记(1)预约签到：对于已预约病人，根据预约信息签到并安排检查。

并可补充登记检查信息。

(2)检查登记：对于未预约病人，直接根据检查申请单登记并安排检查。

可通过门诊/住院号、磁卡、医保卡或查询选择住院(门诊)病人调出HIS中病人的基本信息或电子申请单。

(3)检查收费：住院病人可接收病区输入的检查项目，确认后直接记帐收费。

门诊病人可显示HIS中已收费的项目供检查科室确认收费正确与否。

检查科室可自己增加某些检查项目并收入确认。

(4)原始申请单扫描：对于未实现电子化申请单的科室。

可在检查登记时扫描并长期保存原始申请单。

(5)条码管理：可为每一次检查分配一个唯一的条码。

可在支持条码的影像设备上依据条码读取检查信息。

在报告输入等界面也可使用条码查询。

(6)绿色通道病人处理：对于因各种紧急或特殊情况未正常挂号、登记、收费的病人提供特别处理流程。

非特殊病人必须先收费后检查。

(7)登记信息确认：登记时病人信息可实时通过语音向病人播放。

包括病人姓名、性别、年龄等(可由用户自行设置)。

方便病人确认信息正确性。

3)检查分诊(1)自动分诊：在检查登记后，系统根据已设定条件自动将病人分诊到相应检查设备(检查间)。
