卡套式直通管接头.FIT)

卡套式直通管接头标准卡套式直通管接头是一种常用的管道连接方式，广泛应用于工业生产和管道工程中。

它具有结构简单、安装方便、密封性好等特点，因此备受工程师和设计师的青睐。

本文将对卡套式直通管接头的标准进行详细介绍，以便读者更好地了解和应用该类接头。

1. 标准规范。

卡套式直通管接头的标准规范主要包括材料、尺寸、工作压力等方面的要求。

在国际上，常见的标准规范包括ISO、DIN、ANSI等，而在国内，GB、JB等标准也被广泛采用。

这些标准规范对卡套式直通管接头的材质、尺寸公差、连接方式、密封性能等都有详细的规定，确保了接头的质量和可靠性。

2. 材料要求。

卡套式直通管接头的材料通常采用碳钢、不锈钢、合金钢等材质。

这些材料具有良好的机械性能和耐腐蚀性能，能够满足不同工况下的使用要求。

在选择材料时，需要根据介质性质、工作温度、工作压力等因素进行合理的选择，以确保接头的使用安全性和可靠性。

3. 尺寸要求。

卡套式直通管接头的尺寸一般按照标准规范进行设计和制造。

尺寸的准确性对于接头的安装和使用至关重要，过大或过小的尺寸都会影响接头的连接效果和密封性能。

因此，在制造和选择卡套式直通管接头时，需要严格按照标准规范的要求进行尺寸设计和检验，确保接头的尺寸符合要求。

4. 工作压力。

卡套式直通管接头的工作压力是指接头在工作状态下能够承受的最大压力。

工作压力是接头设计和选择的重要参数，直接关系到接头的安全性能和可靠性。

因此，在使用卡套式直通管接头时，需要严格按照标准规范要求的工作压力范围进行选择和使用，避免超载使用导致接头失效。

5. 安装要求。

在安装卡套式直通管接头时，需要注意接头的安装方向、连接方式、紧固力度等要求。

安装不当会影响接头的连接效果和密封性能，甚至导致泄漏和安全事故。

因此，在安装过程中，需要严格按照标准规范的要求进行操作，确保接头的安装质量和可靠性。

总结：卡套式直通管接头是一种常用的管道连接方式，具有结构简单、安装方便、密封性好等特点。

卡套式接头安装方法液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。

正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。

③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。

在进行管路连接时，再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm的为450n。

如果在预装时卡套变形严重，会失去密封作用。

（二）.禁止加入密封胶等填料。

有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。

（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。

（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。

（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。

卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

卡套式管接头介绍
1.可以承受一定的位移：卡套式管接头能够在一定范围内承受管道的轴向、径向和角向位移。

这一特点使其在管道的安装和维修过程中非常实用。

2.良好的密封性能：卡套式管接头采用橡胶套作为密封材料，可以确保连接处的密封性。

橡胶套具有一定的弹性和耐化学腐蚀性能，可以适应不同的环境和介质。

3.安装方便：卡套式管接头的安装过程相对简单快捷，不需要特殊的工具和设备。

只需将两个连接部分插入橡胶套，然后通过紧固螺栓将其固定即可。

4.抗震性能强：卡套式管接头由于其特殊的结构和橡胶材料的弹性，能够有效地吸收和减少管道系统受到的震动和冲击。

这对于一些需要抗震性能的地区特别重要。

1.给排水系统：卡套式管接头可以用于城市给水、排水系统的连接。

由于其良好的密封性能和抗震性能，可以大大减少管道系统的水泄漏和故障的发生。

2.工业管道：工业管道中可能需要进行频繁的维修和更换，卡套式管接头的安装和拆卸非常方便，可以大大提高维修效率。

3.水力系统：卡套式管接头在水力系统中的应用非常广泛，例如供水管道、消防水管、灌溉系统等。

它可以承受系统的水压和温度变化，保证系统的正常工作。

4.船舶工程：卡套式管接头在船舶工程中也有应用。

船舶的管道系统需要承受海洋环境和船舶震动的考验，卡套式管接头的抗震性能和耐腐蚀性能可以很好地适应这些要求。

总之，卡套式管接头作为一种常见的管道连接方式，具有许多优点，适用于多个领域。

在未来的发展中，随着技术的不断进步和需求的增加，卡套式管接头有望进一步改进和创新，以满足更多的应用需求。

H •DL •L •LL 系列卡套式管接头管夹没有方向性因管夹没有方向性，故不必担心放入过错和事故。

管夹抗外伤能力强管夹咬入一次后，因边缘部紧固，螺母紧固时 不会损伤。

压力损失小因内侧没有结构，流动阻力很小，可流过大 的流量。

品种规格已系列化含可回转式共10个品种，管子外径从ø4至ø12 共5个规格，可适合于广泛的用途。

主要零件材质尼龙管、接头体螺母C3604BD 、C3771BEC3604BD 管夹C2700T紧固由于有管子保持确实插入脱落。

由夹持力，(卡套式管接头H•DL•L•LL系列P .80DTPH•DL•L•LL系列※R 螺纹的螺纹拧入后的参考尺寸。

※ R 螺纹的螺纹拧入后的参考尺寸。

连接螺纹适合管子适合管子连接螺纹卡套式管接头H•DL•L•LL 系列质量g664889104安装板厚适合管子安装板厚适合管子连接螺纹适合管子螺纹H•DL•L•LL 系列ML2※A30.91532.7※R 螺纹的螺纹拧入后的参考尺寸。

连接螺纹连接螺纹适合管子适合管子卡套式管接头H•DL•L•LL系列注意①按需要管长，沿轴向切断。

请使用管钳TK-1、2、3系列，且管长应留有余量。

②将切断的管子插入到喇叭口端部为止，再用手拧入接头螺母。

③用拧紧工具，再增拧1.5圈，紧固合适后，接头螺母与接头体的轴向几乎无间隙。

若紧固不够 或螺母未拧紧，会造成漏气或管子脱落。

④软质铜管的场合，接头螺母用手拧紧后，用紧固工具再增拧1圈。

软质铜管应使用JIS H3300 无缝管C1220T -0相当品。

否则会造成漏气或铜管脱落。

可回转式产品的构成弯头连接体及长弯头连接体的单体均可以与其它形式的接头连接。

(但注意，L-04、LL-04是与 ø6管子有的接头体连接，请注意图示可回转式的弯头(L)、(LL)系列是直通接头(H)与连接体的组合。

)。

卡套式管接头标准卡套式管接头是一种常见的管道连接方式，它广泛应用于石油、化工、电力、冶金、造纸等工业领域。

它具有结构简单、安装方便、密封可靠等优点，因此备受工程领域的青睐。

本文将对卡套式管接头的标准进行介绍，以便广大工程技术人员更好地了解和应用这一管道连接方式。

一、标准概述。

卡套式管接头的标准主要包括其结构、材质、尺寸、连接方式、试验方法等方面的规定。

这些标准的制定旨在保证卡套式管接头在使用过程中具有良好的密封性能、安全可靠的连接方式，以及符合工程设计和施工的要求。

二、结构标准。

卡套式管接头的结构标准主要包括卡套、密封圈、卡箍等部件的形状、尺寸、材质要求，以及连接方式的设计要求。

其中，卡套的内径和外径、卡箍的数量和位置、密封圈的材质和硬度等都需要符合相关的标准规定，以确保管道连接的牢固和密封性能。

三、材质标准。

卡套式管接头的材质标准是保证其耐压、耐腐蚀、耐磨损等性能的重要依据。

常见的材质包括碳钢、不锈钢、合金钢等，其材质的选择需根据管道介质、工作压力、工作温度等因素进行合理的选用，并且需符合相关的材质标准要求。

四、尺寸标准。

卡套式管接头的尺寸标准主要包括其连接管道的口径、壁厚、长度等方面的规定。

这些尺寸的标准化可以保证不同厂家生产的卡套式管接头能够互换使用，从而方便工程施工和维护。

五、连接方式标准。

卡套式管接头的连接方式标准包括其安装、拆卸、调整等方面的规定。

这些标准的制定是为了保证管道连接的安全可靠，以及方便工程施工和维护。

六、试验方法标准。

卡套式管接头的试验方法标准是为了验证其密封性能、耐压性能、耐腐蚀性能等方面的性能指标。

常见的试验方法包括压力试验、密封性试验、材质分析等，这些试验可以保证卡套式管接头的质量符合相关的标准要求。

七、总结。

卡套式管接头作为一种常见的管道连接方式，其标准化对于保证工程施工质量、管道运行安全具有重要意义。

因此，工程技术人员在使用卡套式管接头时，需严格遵守相关的标准要求，确保其安全可靠地运行在工程设施中。

一、卡套式管接头简介8-KT1卡套式端直通管接头GB3733.1-83（JB1942-77）8-KT2卡套式端直通长管接头GB3735.1-83（JB1943-77）8-KT3卡套式直通管接头GB3737.1-83（JB1944-77）8-KT4卡套式端直角管接头GB3738.1-83（JB1945-77）8-KT5卡套式直角管接头GB3740.1-83（JB1946-77）8-KT6卡套式端三通管接头GB3741.1-83（JB1947-77）8-KT7卡套式三通管接头GB3745.1-83（JB1948-77）8-KT8卡套式四通管接头GB3746.1-83（JB1949-77）8-KT9卡套式焊接管接头GB3747.1-83（JB1950-77）8-KT10卡套式隔壁直通管接头GB3748.1-83（JB1951-77）8-KT11卡套式隔壁直角管接头GB3749.1-83（JB1952-77）8-KT12卡套式铰接管接头GB3750.1-83（JB1953-77）8-KT13卡套式端直通变径管接头（JB1954-77）8-KT14卡套式直通变径管接头（JB1955-77）8-KT15卡套式端直角变径管接头（JB1956-77）8-KT16卡套式压力表管接头GB3751.1-83（JB1957-77）8-KT17卡套式组合直角管接头GB3752.1-83（JB1958-77）8-KT18卡套式组合三通管接头GB3753.1-83（JB1959-77）8-KT19卡套式对接端直通管接头GB5437.1-83（JB1960-77）8-KT20卡套式对接直通管接头GB3756.1-83（JB1961-77）8-KT21卡套式对接端直角管接头GB3757.1-83（JB1962-77）8-KT22卡套式锥螺纹端直通管接头（JB/ZQ4401-86）GB3734.1-83（Q/ZB208-77）8-KT23卡套式锥螺纹直通长管接头GB3736.1-83（Q/ZB209-77）8-KT24卡套式锥螺纹端直角管接头（JB/ZQ4407-86）GB3739.1-83（Q/ZB210-77）8-KT25卡套式锥螺纹端三角管接头（JB/ZQ4404-86）GB3742.1-83（Q/ZB211-77）8-KT26卡套式端直角三通管接头GB3743.1-838-KT27卡套式锥螺纹端直角三通管接头（JB/ZQ4405-86）GB4437.1-838-KT28卡套式锥螺纹对接端直通管接头GB3755.1-838-KT29卡套式锥螺纹对接端直通管接头GB3758.1-838-KT30卡套式管接头用交角密封垫圈GB3762-838-KT31卡套式管接头用六角薄螺母GB3763-838-KT32卡套式堵头三。

卡套式管接头标准
卡套式管接头是一种通用的、可靠的、高效的管路接头，它被广泛应用于工业管路中。

它的特点是使用安全可靠、安装简单方便，可以实现快速、安全的管路接头，以及防水、防漏、防爆、防腐蚀等特性。

卡套式管接头的标准涉及到许多方面，包括管路外形尺寸、接口规格、螺丝规格等。

其中，管路外形尺寸标准指的是管路外形尺寸，接口尺寸标准指的是接口尺寸，螺丝规格标准指的是螺丝规格。

管路外形尺寸标准可以根据管路的不同材质、管径和壁厚来制定，接口尺寸标准可以根据应用场合来制定，而螺丝规格标准则是根据接头的类型和管路材质来制定的。

卡套式管接头标准还包括安装环境要求、安装工艺要求、安装附件要求等，其中，安装环境要求是指接头安装时的环境要求，安装工艺要求是指安装接头的工艺要求，安装附件要求是指接头安装时的附件要求。

卡套式管接头标准还包括涂装要求、拧紧规范要求、维护要求等，其中，涂装要求是指接头涂装的要求，拧紧规范要求是指接头拧紧的规范要求，维护要求是指接头使用后的维护要求。

卡套式管接头标准的主要目的是确保接头在使用中的安全可靠性，
以及最大程度地保证接头的质量，确保工业管路的正常运行。

安装卡套式管接头的注意点卡套式管接头所具备的优点有简单的结构、方便快捷的使用以及无需焊接等。

但是如果操作不当就可能会出现泄漏的问题，尤其要注意在高压液压系统中的使用。

卡套式管接头主要由螺母、接头体、卡套三部分组成。

若当螺母套与卡套在钢管上插入接头体后，那么在旋紧螺母的时候，接头体锥面与卡套的前端外侧贴合，内刃就会均匀地咬入无缝钢管，继而形成有效地密封。

卡套接头的装配流程及安装注意点有哪些呢？下面我们就来了解一下。

卡套式管接头可以分为卡套式端直通接通头、卡套式直通管接头、卡套式三通管接头等类型。

一、卡套式管接头预装的注意事项：预装是卡套式管接头的非常重要的环节，且对密封的可靠性有直接影响。

小管径的接头预装可以在台钳上进行，且预装一般需要专门的预装器。

具体的预装步骤及注意事项如下：1.首先可用一个接头体来作母体，并将卡套、螺母压紧至管子上。

即便卡套式管接头是同个厂家的同批货，但各种接头体上的锥形孔深度一般是不同的，为了避免造成泄漏,应当重视此类问题。

一般情况下，管子的一端用怎样的接头体连接，那么连接端相应地应用同类的接头进行预装，这样能最大限度地避免出现泄漏问题。

2.管子的端面应保持齐平。

管子锯断之后，需要用砂轮等工具进行打磨、然后清洗去毛刺，最后经过高压空气吹净后再使用。

3.在预装的时候，应该使管子与接头体保持一个同轴度，注意如果管子的偏斜过大的话会造成密封失去效果。

4.在管路连接的时候，保证管子有充足的变形余量，以防止管子承受到拉伸应力。

5.在对管路进行连接时，应避免多次拆卸，因此应一次性紧好，以避免管路密封性能变差。

6.在管路连接时，侧向力过大会导致密封不严，所以应该避免使其承受侧向力，。

7.严禁添加密封胶等填料，很多人错误的认为在卡套上涂上密封胶可以增加密封性，但事实上是，当密封胶被冲入到液压系统中后，会出现液压元件阻尼孔堵塞等问题。

二、卡套式管接头安装的步骤要点总结：第一当卡套式管接头达到压力点后，再将螺母拧紧1/4至1/2圈。

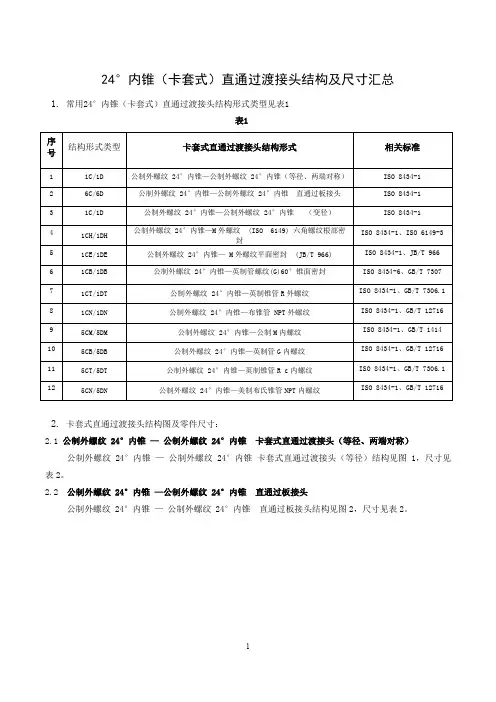

24°内锥（卡套式）直通过渡接头结构及尺寸汇总1.常用24°内锥（卡套式）直通过渡接头结构形式类型见表1表12.卡套式直通过渡接头结构图及零件尺寸：2.1 公制外螺纹 24°内锥—公制外螺纹 24°内锥卡套式直通过渡接头（等径、两端对称）公制外螺纹 24°内锥—公制外螺纹 24°内锥卡套式直通过渡接头（等径）结构见图1，尺寸见表2。

2.2 公制外螺纹 24°内锥—公制外螺纹 24°内锥直通过板接头公制外螺纹 24°内锥—公制外螺纹 24°内锥直通过板接头结构见图2，尺寸见表2。

图1 1C/1D卡套式直通过渡接头（等径、两端对称）图2 6C/6D直通过板接头表2 单位：mm32.3 公制外螺纹 24°内锥—公制外螺纹 24°内锥卡套式直通过渡接头（变径）公制外螺纹 24°内锥—公制外螺纹 24°内锥卡套式直通过渡接头（变径）结构见图3，尺寸见表3。

图3 1C/1D卡套式直通过渡接头（变径）注：①图示中未标出的两端螺纹（M1、M2)接口的其它尺寸（包括V型口各直径尺寸、V口深度、螺纹长度、退刀槽尺寸、螺纹倒角等），与表1中同螺纹规格的对应尺寸相同。

②工作压力，在两端螺纹接头规格对应的工作压力中，取其中较小值。

表3（续）公制外螺纹 24°内锥— M外螺纹 (ISO 6149) 卡套式直通过渡接头结构见图4，尺寸见表4。

图4 1CH/1DH卡套式直通过渡接头注: ①图示中未标出的M1螺纹接口的其它尺寸（包括V型口各直径尺寸、V口深度、螺纹长度、退刀槽尺寸、螺纹倒角等），与表1中同螺纹规格的相对应尺寸相同。

②M2 端螺纹尺寸：M1为轻系列时，M2接头符合ISO 6149-3 标准要求，M1为重系列时，M2接头符合ISO 6149-2 标准要求。

③D1 尺寸和工作压力：在两端螺纹接头规格标准（ISO 8434-1和ISO 6149）中，取其中较小值。
