钻孔压水实验记录表

光泽县肖家坑水库工程
钻孔压水试验记录
钻孔编号
钻孔位置
X
座标：
Y
施工机组
记录员
技术负责人
试验日期：年月日至年月日
福州闽铄水利工程有限公司
钻孔压水试验成果表
试 验 段 深 度(m) 高程 (m)
试验 日期 编号 起 止 试段长度
(m)
起 止
P ——Q
曲线类型
试段透
水率q
(Lu)
试验情况综合说明：
记录员：
技术负责人：
号孔试段安装记录
号钻孔压水试验记录表
试段编号自 m至 m 段长 m 水柱压力 MPa
时间(min)
压力
(MPa)
流量
(L/min)
时间
(min)
压力
(Mpa)
流量
(L/mi
n)
压
力
阶
段时分间
隔
时
间
压
力
表
压
力
压
力
损
失
总
压
力
水
表
读
数
流
量
压
力
阶
段时分
间
隔
时
间
压
力
表
压
力
压
力
损
失
总
压
力
水
表
读
数
流
量
水位观测记录表
时间
时分
测点
至水
位深
度(m)
测点
高出
地面
(m)
地面
至水
位深
度(m)
备
注
下
塞
前
下
塞
后。

抽水试验要紧技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。

2、钻探完成后应及时测量孔〔管〕口高程及孔位坐标，孔内所有测深均应从一个固定点算起。

3、抽水孔应采纳跟管法钻进，也可采纳能保证抽水孔平直，孔身四面不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。

严禁采纳泥浆和植物胶冲洗液钻进。

4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。

5、取1-3组颗粒分析试验试样。

二、设备安装要紧技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，具体记录过滤器各局部的规格和实际长度〔其中沉落管长度宜为2-3m〕和实际下进深度，并及时绘制抽水孔结构图。

2、采纳包网过滤器。

3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下进孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。

4、抽水孔过滤器骨架的空隙率不小于30%。

5、抽水时，应将抽出的水排至碍事范围以外。

6、用水表测定流量前，应正确测定起始读数。

三、抽水试验：1、采纳单孔稳定流抽水试验，3次落深，以在抽水孔测压管内测得的落深为准，各次落深间的差值宜相等，落深宜从小到大，最小落深不宜小于0.5m。

2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。

3、洗孔后即可进行试验抽水，其落深宜逐渐增大，到达最大落深后的持续时刻不应少于2h。

抽水试验过程中，应瞧测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大落深。

4、正式抽水前，静水位瞧测应每30min瞧测一次，2h内变幅不大于2cm，且无连续上升或下落趋势时，即可视为稳定。

5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各瞧测一次动水位和出水量，以后每隔30min瞧测一次。

6、动水位稳定标准：采纳地面离心泵和潜水电泵抽水时，抽水孔的水位动摇不应大于3cm；采纳空压机抽水时，抽水孔的水位动摇值不应大于10cm。

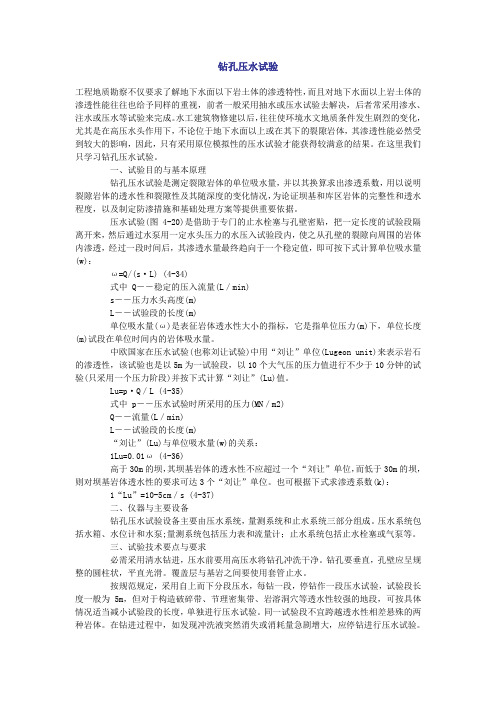

钻孔压水试验工程地质勘察不仅要求了解地下水面以下岩土体的渗透特性，而且对地下水面以上岩土体的渗透性能往往也给予同样的重视，前者一般采用抽水或压水试验去解决，后者常采用渗水、注水或压水等试验来完成。

水工建筑物修建以后，往往使环境水文地质条件发生剧烈的变化，尤其是在高压水头作用下，不论位于地下水面以上或在其下的裂隙岩体，其渗透性能必然受到较大的影响，因此，只有采用原位模拟性的压水试验才能获得较满意的结果。

在这里我们只学习钻孔压水试验。

一、试验目的与基本原理钻孔压水试验是测定裂隙岩体的单位吸水量，并以其换算求出渗透系数，用以说明裂隙岩体的透水性和裂隙性及其随深度的变化情况，为论证坝基和库区岩体的完整性和透水程度，以及制定防渗措施和基础处理方案等提供重要依据。

压水试验(图4-20)是借助于专门的止水栓塞与孔壁密贴，把一定长度的试验段隔离开来，然后通过水泵用一定水头压力的水压入试验段内，使之从孔壁的裂隙向周围的岩体内渗透，经过一段时间后，其渗透水量最终趋向于一个稳定值，即可按下式计算单位吸水量(w)：ω=Q/(s·L) (4-34)式中 Q－－稳定的压入流量(L／min)s－－压力水头高度(m)L－－试验段的长度(m)单位吸水量(ω)是表征岩体透水性大小的指标，它是指单位压力(m)下，单位长度(m)试段在单位时间内的岩体吸水量。

中欧国家在压水试验(也称刘让试验)中用“刘让”单位(Lugeon unit)来表示岩石的渗透性，该试验也是以5m为一试验段，以10个大气压的压力值进行不少于10分钟的试验(只采用一个压力阶段)并按下式计算“刘让”(Lu)值。

Lu=p·Q／L (4-35)式中 p－－压水试验时所采用的压力(MN／m2)Q－－流量(L／min)L――试验段的长度(m)“刘让”(Lu)与单位吸水量(w)的关系：1Lu=0.01ω (4-36)高于30m的坝，其坝基岩体的透水性不应超过一个“刘让”单位，而低于30m的坝，则对坝基岩体透水性的要求可达3个“刘让”单位。

压水试验：
压水试验是封孔后，用高压方式把水压入钻孔，根据岩体吸水量计算了解岩体裂隙发育情况和透水性的一种原位试验。

通过压力，将水注入孔内，水通过孔壁周围的裂隙向岩体内渗透，最终渗透的水量会趋于一个稳定值（如果遇到溶洞裂隙，将无法得到数据）。

根据压入流量、试段长度和稳定渗入水量，可以判定岩体透水性的强弱。

压水实验采用单点法，每单元不少于3组。

压力位灌浆压力的80%，在稳定压力下每5min测读一次压入流量，连续四次读数中最大值与最小值之差小于最终值的10%，或最大值与最小值之差小于1L/min，可终止试验。

压水试验成果按公式(A1)计算。

q=Q/PL (A1)
式中
q——透水率，Lu（吕荣）；
Q——压入流量，L/min；
P——作用于试段内的全压力，MPa；
L——试段长度，m
图例：见下表。
