高中物理人教版选修3-1第三章第2节磁感应强度同步练习B卷

2020-2021学年高二人教版选修3—1物理单元测试卷第三章磁场B 卷1.如图，在磁感应强度大小为0B 的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l 。

在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零。

如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为( )A ．0B 0C 0D ．02B2.回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D 形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是( )A ．增大匀强电场间的加速电压B ．减小磁场的磁感应强度C．减小狭缝间的距离D．增大D形金属盒的半径3.如图所示,一段导线abcd弯成半径为R、圆心角为90︒的部分扇形形状,置于磁感应强度大小为B的匀强磁场中,且与磁场方向(垂直于纸面向里)垂直,线R,流经导线的电流为I,方向如图中箭头所示.则abcd导段ab和cd的长度均为2线受到的安培力的方向和大小为( )A.方向沿纸面向上,B.方向沿纸面向上,C.方向沿纸面向下,D.方向沿纸面向下,4.世界上多数新建和改建的重离子加速器是回旋加速器。

如图所示，回旋加速器的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，在两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速，则（）A.加速器可以同时加速氢离子和α粒子，且氢离子获得的最大动能较大B.电场和磁场交替加速带电粒子C.加速比荷较大的带电粒子所需的交流电源的周期一定较大D.增大加速电场的电压，其余条件不变，带电粒子在D形盒中运动的总时间变短5.图中a b c d、、、为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是( )A．向上B．向下C．向左D．向右6.如图所示，平面直角坐标系xOy的x轴上固定一带负电的点电荷A，一带正电的点电荷B绕A在椭圆轨道上沿逆时针方向运动，椭圆轨道的中心在O点，1234P P P P、、、为椭圆轨道与坐标轴的交点。

第三章 磁场2 磁感应强度A 级 抓基础1．(多选)关于磁感应强度B 的方向，下列说法正确的是( )A ．B 的方向就是小磁针所指的方向B ．B 的方向与小磁针N 极的受力方向一致C ．B 的方向就是通电导线的受力方向D ．B 的方向就是该处磁场的方向答案：BD2．关于磁感应强度，下列说法正确的是( )A ．由B ＝F IL可知，B 与F 成正比，与IL 成反比 B ．通电导线放在磁场中某点，该点就有磁感应强度，如果将通电导线拿走，该点的磁感应强度就变为零C ．通电导线所受磁场力不为零的地方一定存在磁场，通电导线不受磁场力的地方一定不存在磁场(即B ＝0)D ．磁场中某一点的磁感应强度由磁场本身决定答案：D3．磁感应强度的单位是特斯拉(T)，与它等价的是( ) A.N A ·mB.N ·A mC.N ·A m 2D.N A ·m 2答案：A4．关于磁感应强度为B，电流强度I、导线长L和导线所受磁场力F的关系，下列说法中正确的是()A．在B＝0的地方，F一定等于零B．在F＝0的地方，B一定等于零C．若B＝1 T，I＝1 A，L＝1 m，则F一定等于1 ND．若L＝1 m，I＝1 A，F＝1 N，则B一定等于1 T解析：由F＝ILB，当B＝0时，F一定为零，但是用B＝FIL判断B时，B一定要和通电导线垂直，没有垂直这个条件，是无法判断的，故只有A正确．答案：AB级提能力5．(多选)有一段直导线长为1 cm，通有5 A的电流，把它置于磁场中的某点时，受到的磁场力为0.1 N，则该点的磁感应强度B的值可能为()A．1 T B．0.5 TC．2 T D．2.5 T解析：当I与B垂直时，由B＝FIL可解得B＝2 T，但题中未说明I与B是否垂直，故B的值也可能大于2 T.答案：CD6.已知圆形导线通以恒定电流时，在圆心处的磁感应强度方向垂直于圆平面．如图甲所示圆形通电导线，圆心处的磁感应强度垂直于纸面向里．现有两个互相垂直、环心重合、通以相同电流的金属圆环如图乙所示，每个圆环中的电流在圆心处产生的磁感应强度大小均为B，那么圆心处实际的磁感应强度大小是________．解析：如图所示，两个互相垂直的金属圆环在环心处的磁感应强度方向也互相垂直，圆心处的实际磁感应强度为它们的矢量和，B合＝2B.答案：2B7．在磁场中放入一通电导线，导线与磁场垂直，导线长为1 cm，电流为0.5 A，所受的磁场力为5×10－4N.(1)该位置的磁感应强度多大？(2)若将该电流撤去，该位置的磁感应强度又是多大？(3)若将通电导线跟磁场平行放置，该导体所受到的磁场力多大？解析：根据公式B＝FIL得：B＝5×10－40.01×0.5T＝0.1 T.(2)该处的磁感应强度不变，B＝0.1 T.(3)通电导线平行磁场放置时，所受磁场力为零，F＝0.。

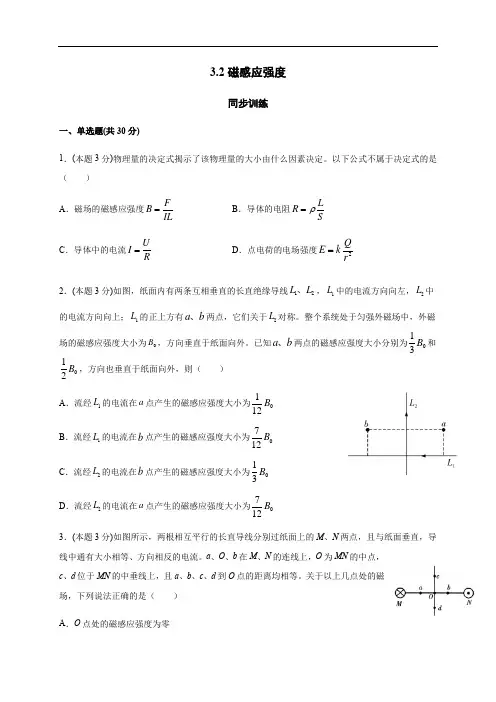

3.2磁感应强度同步训练一、单选题(共30分)1．(本题3分)物理量的决定式揭示了该物理量的大小由什么因素决定。

以下公式不属于决定式的是（ ）A ．磁场的磁感应强度FB IL=B ．导体的电阻L R Sρ= C ．导体中的电流U I R=D ．点电荷的电场强度2Q E kr = 2．(本题3分)如图，纸面内有两条互相垂直的长直绝缘导线12L L 、，1L 中的电流方向向左，2L 中的电流方向向上；1L 的正上方有a b 、两点，它们关于2L 对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为0B ，方向垂直于纸面向外。

已知a b 、两点的磁感应强度大小分别为013B 和012B ，方向也垂直于纸面向外，则（ ） A ．流经1L 的电流在a 点产生的磁感应强度大小为0112B B ．流经1L 的电流在b 点产生的磁感应强度大小为0712B C ．流经2L 的电流在b 点产生的磁感应强度大小为013B D ．流经2L 的电流在a 点产生的磁感应强度大小为0712B 3．(本题3分)如图所示，两根相互平行的长直导线分别过纸面上的M 、N 两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。

a 、O 、b 在M 、N 的连线上，O 为MN 的中点，c 、d 位于MN 的中垂线上，且a 、b 、c 、d 到O 点的距离均相等。

关于以上几点处的磁场，下列说法正确的是（ ） A ．O 点处的磁感应强度为零B ．a 、b 两点处的磁感应强度大小相等，方向相反C ．a 、c 两点处磁感应强度的方向不同D ．c 、d 两点处的磁感应强度大小相等，方向相同4．(本题3分)如图所示，通电直导线处在蹄形磁铁两极间，受到力F 的作用发生偏转，以下说法正确的是（ ） A ．这个力F 是通电直导线施加的 B ．这个力F 的反作用力作用于蹄形磁铁上C ．当通电直导线中电流变为原来的2倍时，导线所受力变为原来的1/2D ．当通电指导线所在位置磁场变为原来2倍时，导线所受力变为原来的1/2 5．(本题3分)磁场中某区域的磁感线如图所示，则（ ） A ．a 、b 两处磁感应强度大小不等，B a >B b B ．a 、b 两处磁感应强度大小不等，B a <B bC ．同一小段通电导线放在a 处时受力一定比b 处时大D ．同一小段通电导线放在a 处时受力一定比b 处时小 6．(本题3分)下列说法正确．．的是 A ．电场强度E 是矢量，真空中点电荷的电场强度定义式为2QE kr= B ．磁感应强度B 是矢量，其定义式为F B IL= C ．电流I 是标量，其定义式为I ＝neSvD ．电容C 是标量，平行板电容器的电容定义式为4SC kdεπ=7．(本题3分)磁场中某区域的磁感线如图所示，则（ ）A ．a 、b 两处的磁感应强度的大小不等，a bB B >B ．a 、b 两处的磁感应强度的大小不等，a b B B <C ．同一通电导线放在a 处受到的安培力比放在b 处小D ．a 处没有磁感线，所以a 处磁感应强度为零8．(本题3分)如图，两根互相平行的长直导线过纸面上的M 、N 两点，且与直面垂直，导线中通有大小相等、方向相反的电流。

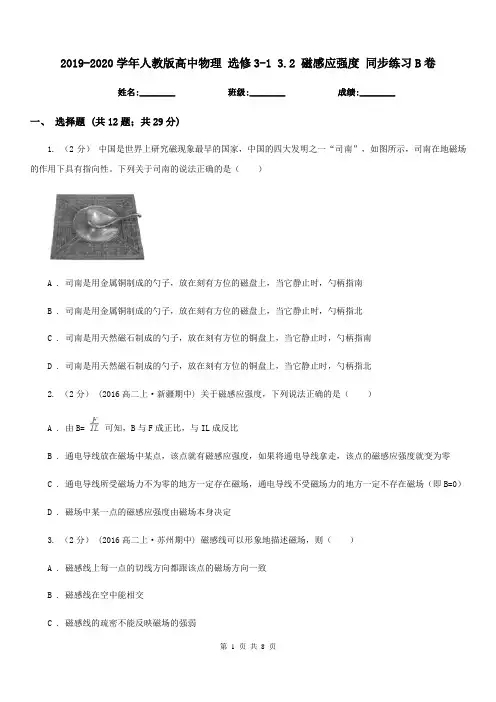

2019-2020学年人教版高中物理选修3-1 3.2 磁感应强度同步练习B卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共29分)1. （2分）中国是世界上研究磁现象最早的国家，中国的四大发明之一“司南”，如图所示，司南在地磁场的作用下具有指向性。

下列关于司南的说法正确的是（）A . 司南是用金属铜制成的勺子，放在刻有方位的磁盘上，当它静止时，勺柄指南B . 司南是用金属铜制成的勺子，放在刻有方位的磁盘上，当它静止时，勺柄指北C . 司南是用天然磁石制成的勺子，放在刻有方位的铜盘上，当它静止时，勺柄指南D . 司南是用天然磁石制成的勺子，放在刻有方位的铜盘上，当它静止时，勺柄指北2. （2分） (2016高二上·新疆期中) 关于磁感应强度，下列说法正确的是（）A . 由B= 可知，B与F成正比，与IL成反比B . 通电导线放在磁场中某点，该点就有磁感应强度，如果将通电导线拿走，该点的磁感应强度就变为零C . 通电导线所受磁场力不为零的地方一定存在磁场，通电导线不受磁场力的地方一定不存在磁场（即B=0）D . 磁场中某一点的磁感应强度由磁场本身决定3. （2分） (2016高二上·苏州期中) 磁感线可以形象地描述磁场，则（）A . 磁感线上每一点的切线方向都跟该点的磁场方向一致B . 磁感线在空中能相交C . 磁感线的疏密不能反映磁场的强弱D . 磁感线是客观存在的一系列曲线4. （2分）用比值法定义物理量是物理学中一种常用的方法，下面表达式中不属于用比值法定义的是（）A . 动能B . 磁感应强度C . 电容D . 电阻5. （2分）关于磁感应强度，下列说法中正确的是（）A . 若长为L、电流为I的导线在某处受到的磁场力为F，则该处的磁感应强度必为B . 由知，B与F成正比，与IL成反比C . 由知，一小段通电导线在某处不受磁场力，说明该处一定无磁场D . 磁感应强度的方向就是小磁针北极所受磁场力的方向6. （2分）关于，下列正确说法的是（）A . 磁感强度B与通电导体所受安培力成正比B . 磁感强度B与通电导体长度和电流强度的乘积成反比C . 公式表明磁感强度B的方向与通电导体的受力方向一致D . 以上说法都不对7. （2分） (2017高二下·贵阳开学考) 如图所示，一根通电导线垂直放在磁感应强度为1T的匀强磁场中，以导线为中心，半径为R的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列说法中正确的是（）A . 直导线中电流方向垂直纸面向里B . d点的磁感应强度为0C . a点的磁感应强度为2T，方向向右D . b点的磁感应强度为 T，方向斜向下，与B成135°角8. （3分） (2018高二上·吉林月考) 下列说法正确的是（）A . 安培力对通电导线做功，但洛伦兹力对运动电荷不做功B . 运动电荷在某处不受洛伦兹力的作用，则该处的磁感应强度一定为零C . 把一小段通电导线放在磁场中某点，磁场对导线的磁场力F与导线长度L和电流强度I乘积的比值，叫做该点的磁感应强度D . 把一检验电荷放在电场中某点，电场对电荷的电场力F与电荷电量q的比值，叫做该点的电场强度9. （3分）(2016·泰安模拟) 如图，上下边界间距为l、方向水平向里的匀强磁场区域位于地面上方高l处．质量为m、边长为l、电阻为R的正方形线框距离磁场的上边界l处，沿水平方向抛出，线框的下边界进入磁场时加速度为零．则线框从抛出到触地的过程中（）A . 沿水平方向的分运动始终是匀速运动B . 磁场的磁感应强度为C . 产生的电能为2mglD . 运动时间为210. （3分） (2017高二下·泰安期末) 边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图的有界匀强磁场区域．磁场区域的宽度为d（d＞L）．已知ab边进入磁场时，线框的加速度恰好为零．则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有（）A . 产生的感应电流方向相反B . 所受的安培力方向相同C . 进入磁场过程的时间等于穿出磁场过程的时间D . 进入磁场过程和穿出磁场过程中通过导体内某一截面的电量相等11. （3分） (2015高二上·盘县期末) 如图所示，放在通电螺线管内部中间处的小磁针，静止时N极指向右端，则（）A . 电源c端为负极B . 电源c端为正极C . 通电螺线管的a端是N极D . 通电螺线管的a端是S极12. （3分） (2019高二上·太原月考) 将一小段通电直导线垂直磁场方向放入一匀强磁场中，下列图中能正确反映各量间关系的是（）A .B .C .D .二、解答题 (共3题；共33分)13. （15分）(2017·四川模拟) 如图所示，匀强磁场方向垂直于纸面向里，长L=0.2m的直导线放在纸面内．当导线中通有I1=1A，方向如图所示的电流时，导线受到的安培力大小F1=4×10﹣2 N．（1）请在图中画出安培力的方向；（2）求磁场的磁感应强度大小；（3）若将电流大小变为I2=1.5A时，求此导线受到的安培力大小．14. （15分） (2017高二上·东营期末) 如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ=37°角，下端连接阻值为R的电阻．匀强磁场方向与导轨平面垂直．质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．（g=10m/s2 ，sin37°=0.6，cos37°=0.8）求：（1）求金属棒沿导轨由静止开始下滑时的加速度大小；（2）当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小；（3）在上问中，若R=2Ω，金属棒中的电流方向由a到b，求磁感应强度的大小与方向．15. （3分） (2015高二上·盘县期末) 在光滑斜面上放一长度为L=20cm的导体A，质量m=1kg，导体A通有电流I1=5A．斜面的倾角为θ=30°如图所示为剖面图．（1）当磁场垂直于斜面向上时，导体A处于静止平衡，则磁感强度B的大小为________ T；（2）当磁场方向________时，导体A对斜面恰无压力，则此时磁感强度B的大小为________ T．参考答案一、选择题 (共12题；共29分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、二、解答题 (共3题；共33分)13-1、13-2、13-3、14-1、14-2、14-3、15-1、15-2、。
