2015 高职 自动化生产线安装 试题9(赛项赛卷)

准考证号：序号 试题正确答案考生答案得分使数字温度计的测量值与被测温度统一的过程叫( )A A/D转换B 非线性补偿C 标度变换D 量化新型显示记录仪表功能是，以( )为核心，采用彩色液晶显示器，把被测信号转换成数A 微处理器CPU B 数字信号C 随机存储器D 液晶显示器液位测量双法兰变送器表体安装位置最好安装在( )。

A 正负压法兰之间B 负压法兰上方C 正压法兰下方D 任意位置力平衡式差压变送器回程误差过大，常见的原因是( )A 主杠杆不垂直于底板B 主、付杠杆互不平行C 传动机构中间隙过大D 传动机构中间隙过小雷达液位计是通过测出微波发射和反射回来的( )而得到液位的仪表。

A 微波衰减度1C3A 2A 5B 4C 考生高职仪表A成绩单考生信息考试成绩考试得分： 百分制得分：单选题B 时间C 声纳D 液体粘度抗干扰有许多方式，其中双绞线是（ ）方式。

A 物理隔离B 减小磁干扰C 屏蔽D 消磁使用PID指令时，关闭比例回路的方法是把比例增益Kc设置为（ ）。

A 1B 2.5C 无穷大D 0气关式薄膜调节阀，当压缩空气中断时，其处于（ ）状态。

A 全关B 原位不动C 全开D 不确定孔板弯曲会造成流量示值( )。

A 偏高B 偏低C 不受影响D 可能偏低或偏高流体流过标准孔板时，流束在标准孔板的（ ）收缩到最小。

A 进口处B 圆柱形开孔处C 出口处D 出口后一定距离处控制阀在实际运行时阀位应当在（ ）为适宜。

A 30%~80%7D 6B9D 8C 11A 10DB 15%~90%C 20%~100%D 10%~50%只要流体充满管道，电磁流量计（ ）垂直、水平、倾斜安装。

A 不可以B 可以C 必须D 严禁绝对零点是( )℃A -273.16B -273.15C 273.16D 0上下游取压口的中心与孔板的上下游端面的距离为25.4mm的取压方式是（ ）A 角接取压方式B 径距取压方式C 管道取压方式D 法兰取压方式电－气阀门定位器主要由（ ）组成。

题1自动化生产线安装与调试工作任务书一、竞赛设备说明YL-335B自动生产线由供料、装配、加工、分拣及输送5个工作单元组成。

其中，供料与输送、装配、加工、分拣单元各用一台PLC承担其控制任务，4台PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。

系统自动运行时，其主令工作信号主要由连接到系统主站（供料-输送站）PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。

整个系统的主要工作状态除了在人机界面上显示外，尚须由连接到主站的警示灯显示启动、运行、停止、报警等状态。

二、工作过程概述1.将来自供料单元的白色或黑色杯形工件送往装配单元完成白色、黑色或金属芯件的嵌入装配，然后送往加工单元，经过压紧加工工序，所获得的成品工件送往分拣单元进行分拣。

2.在分拣单元检测区检出如图1所示的有效成品工件，根据客户指定的成品搭配要求在工位一、工位二和工位三上打包输出一定数量的套件（具体数量由客户指定）。

图1 有效成品工件3. 在分拣单元检测区检出的白套白芯和黑套黑芯工件是无效成品，应回送到进料口，由输送单元的机械手装置抓取送往工件回收盒。

4.当领取的两种套件数达到客户指定数量时，系统停止工作。

三、需要完成的工作任务(一)自动生产线设备部件安装、气路连接及调整根据供料状况和工作目标要求，YL-335B自动生产线各工作单元在工作台面上布局如附页图01所示。

请你首先完成生产线各工作单元的部分装配工作，然后把这些工作单元安装在YL-335B的工作桌面上，图中，长度单位为毫米，要求安装误差不大于1毫米。

安装时请注意，输送单元直线运动机构的参考点位置在原点传感器中心线处，这一位置也称为系统原点。

各工作单元装置侧部分的装配要求如下：⑴根据附页02 和03 图（加工、分拣单元的装配效果图），完成加工和分拣两单元装置侧部件的安装和调整以及工作单元在工作台面上定位。

然后根据两单元工作的工艺要求完成它们的气路连接，并调整气路，确保各气缸运行顺畅和平稳。

浙江省2015年自动化设备及生产线调试与维护考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、按钮联锁正反转控制线路的优点是操作方便，缺点是容易产生电源两相短路事故。

在实际工作中，经常采用按钮，接触器双重联锁__控制线路。

A．点动B．自锁C．顺序启动D．正反转2、用电设备最理想的工作电压就是它的__。

A．允许电压B．电源电压C．额定电压D．最大电压3、直流电动机主磁极的作用是__。

A．产生主磁场B．产生电枢电流C．改善换向性能D．产生换向磁场4、回转工作台转90。

侧面铣刀铣削的直角精度属于数控机床的__精度检验。

A．切削B．定位C．几何D．联动5、改变电容式单相异步电动机的转向方法是__。

A．主、副绕组对调B．电源相线与零线对调C．电容器接线对调D．主绕组或副绕组中任意一个首尾对调6、电流的方向就是__。

A．负电荷定向移动的方向B．电子定向移动的方向C．正电荷定向移动的方向D．正电荷定向移动的相反方向7、瓷瓶配线时，绑扎线宜采用__。

A．裸导线B．铁丝C．铝导线D．绝缘导线8、调整时，工作台上应有__以上的额定负载进行工作台自动交换运行。

A．50%B．40%C．20%D．10%9、CA6140型车床是机械加工行业中最为常见的金属切削设备，其机床电源开关在机床__。

A．右侧B．正前方C．左前方D．左侧10、电磁系测量仪表的铁心，应选用__类型的磁性材料。

A．软磁B．硬磁C．特殊用途D．铁氧体11、晶体管工作在放大状态时，发射结正偏，对于硅管约为0.7V，锗管约为__。

A．0.2VB．0.3VC．0.5VD．0.7V12、数控机床的几何精度检验包括__。

A．主轴的轴向窜动B．主轴箱沿z坐标方向移动时主轴轴心的平行度C．x，z坐标方向移动时工作台面的平行度D．以上都是13、配电板的尺寸要小于配电柜门框的尺寸，还要考虑到电气元器件__配电板能自由进出柜门。

A．拆卸后B．固定后C．拆装后D．安装后14、发电制动适用于__在位能负载作用下的情况。

2015年福建省中等职业学校技能大赛“机电一体化设备组装与调试项目”××生产线分拣设备组装与调试任务书2015年02月请你在4h内，按要求完成下列工作任务一、按分拣设备部件组装图（见附页，图号为001）及其要求和说明，在铝合金工作台上组装××生产线分拣设备。

二、按分拣设备气动系统图（见附页，图号为002）及其要求和说明，连接××生产线分拣设备的气路。

三、请你仔细阅读××生产线分拣设备的有关说明，根据如表1所示的PLC输入输出端子（I/O）分配，然后根据你对设备及其工作过程的理解，在赛场提供的图纸（见附页，图号为003）上，画出××生产线分拣设备的电气原理图，并在标题栏的“设计”和“制图”行填写自己的工位号。

表1 PLC输入输出端子（I/O）分配表四、根据你画出的电气原理图，连接××生产线分拣设备的电路。

电路的导线必须放入线槽，凡是你连接的导线，必须套上写有编号的编号管。

五、请你正确理解设备的正常工作过程和故障状态的处理方式，编写××生产线分拣设备的PLC控制程序和设置变频器的参数。

六、请你调整传感器和位置或灵敏度，调整机械零件的位置，完成××生产线分拣设备的整体调试，使该设备能正常工作，完成物件的加工、分拣和组合。

××生产线分拣设备××生产线分拣设备各部分的名称如图1所示；气动机械手各部分的名称如图2所示。

××生产线生产金属圆柱形和塑料圆柱形两种元件，该生产线的分拣设备的任务是将金属元件、白色塑料元件和黑色塑料元件进行加工和分拣、组合。

图1 ××生产线分拣设备各部分的名称一、部件的初始位置启动前，设备的运动部件必须在规定的位置，这些位置称作初始位置。

有关部件的初始位置是：回，悬臂气缸的活塞杆缩回，手指松开。

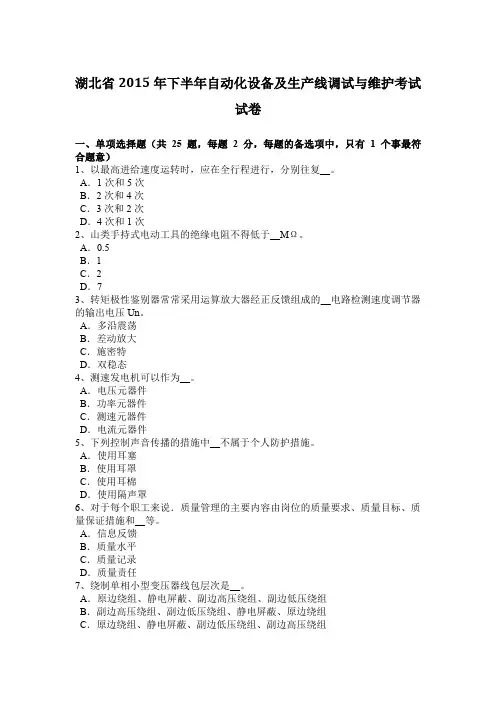

湖北省2015年下半年自动化设备及生产线调试与维护考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、以最高进给速度运转时，应在全行程进行，分别往复__。

A．1次和5次B．2次和4次C．3次和2次D．4次和1次2、山类手持式电动工具的绝缘电阻不得低于__MΩ。

A．0.5B．1C．2D．73、转矩极性鉴别器常常采用运算放大器经正反馈组成的__电路检测速度调节器的输出电压Un。

A．多沿震荡B．差动放大C．施密特D．双稳态4、测速发电机可以作为__。

A．电压元器件B．功率元器件C．测速元器件D．电流元器件5、下列控制声音传播的措施中__不属于个人防护措施。

A．使用耳塞B．使用耳罩C．使用耳棉D．使用隔声罩6、对于每个职工来说．质量管理的主要内容由岗位的质量要求、质量目标、质量保证措施和__等。

A．信息反馈B．质量水平C．质量记录D．质量责任7、绕制单相小型变压器线包层次是__。

A．原边绕组、静电屏蔽、副边高压绕组、副边低压绕组B．副边高压绕组、副边低压绕组、静电屏蔽、原边绕组C．原边绕组、静电屏蔽、副边低压绕组、副边高压绕组D．原边绕组、副边绕组、静电屏蔽8、振荡电路产生自激振荡的振幅条件是：反馈到放大器输入端的电压幅值必须等于或大于放大器的原输入__幅值。

A．电流B．电阻C．电容D．电压9、电流互感器结构同__基本相同。

A．普通双绕组变压器B．自耦变压器C．三相变压器D．电焊变压器10、逻辑保护电路中如果uR、uF不同时为1，__输出高电平1。

A．或门B．与门C．与非门D．或非门11、容量为10kW的三相异步电动机用接触器正转遥控，不频繁操作应选接触器的型号是__。

A．CJ10—10/3B．CJ10—20/3C．CJ10—60/3D．CJ10—100/312、X6132型万能铣床的全部电动机都不能起动，可能是由于__造成的。

A．停止按钮常闭触点短路B．SQ7常开触点接触不良C．换刀制动开关SA2不在正确位置D．电磁离合器YC1无直流电压13、两个电阻，若R1:R2=2:3，将它们并联接入电路，则它们两端的电压和通过的电流强度之比分别是__。

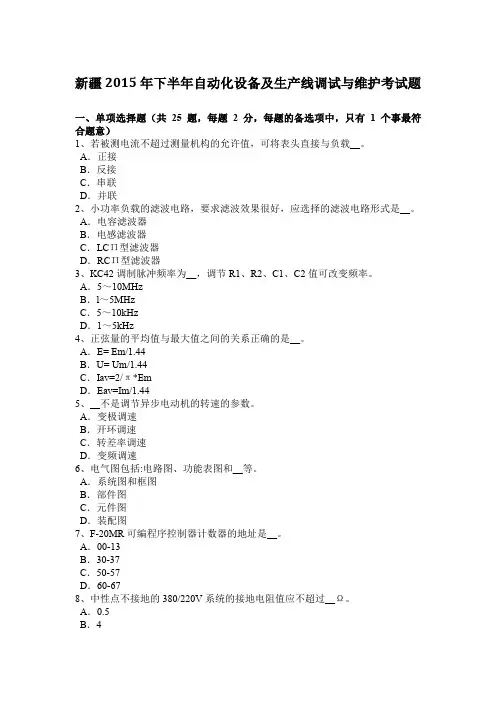

新疆2015年下半年自动化设备及生产线调试与维护考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、若被测电流不超过测量机构的允许值，可将表头直接与负载__。

A．正接B．反接C．串联D．并联2、小功率负载的滤波电路，要求滤波效果很好，应选择的滤波电路形式是__。

A．电容滤波器B．电感滤波器C．LCΠ型滤波器D．RCΠ型滤波器3、KC42调制脉冲频率为__，调节R1、R2、C1、C2值可改变频率。

A．5～10MHzB．l～5MHzC．5～10kHzD．1～5kHz4、正弦量的平均值与最大值之间的关系正确的是__。

A．E= Em/1.44B．U= Um/1.44C．Iav=2/π*EmD．Eav=Im/1.445、__不是调节异步电动机的转速的参数。

A．变极调速B．开环调速C．转差率调速D．变频调速6、电气图包括:电路图、功能表图和__等。

A．系统图和框图B．部件图C．元件图D．装配图7、F-20MR可编程序控制器计数器的地址是__。

A．00-13B．30-37C．50-57D．60-678、中性点不接地的380/220V系统的接地电阻值应不超过__Ω。

A．0.5B．4C．10D．309、速度继电器的弹性动触片调整的规律为，将调整螺钉向下旋，弹性动触片弹性增大，速度__时继电器才动作。

A．较低B．为零C．不变D．较高10、三相交流异步电动机额定转速__。

A．大于同步转速B．小于同步转速C．等于同步转速D．小于转差率11、SP100-C3型高频设备半高压接通后阳极有电流。

产生此故障的原因有__。

A．阳极槽路电容器B．栅极电路上旁路电容器C．栅极回馈线圈到栅极这一段有断路的地方D．以上都是12、桥式起重机的调速常采用（）来实现。

A．串电抗B．串频敏电阻器C．凸轮控制器D．变极调速13、对电感意义的叙述，__的说法不正确。

A．线圈中的自感电动势为零时，线圈的电感为零B．电感是线圈的固有参数C．电感的大小决定于线圈的几何尺寸和介质的磁导率D．电感反映了线圈产生自感电动势的能力14、当检测信号超过预先设定值时，装置中的过电流、过电压保护电路工作，把移相控制端电压降为0V，使整流触发脉冲控制角自动移到__，三相全控整流桥自动由整流区快速拉到逆变区。

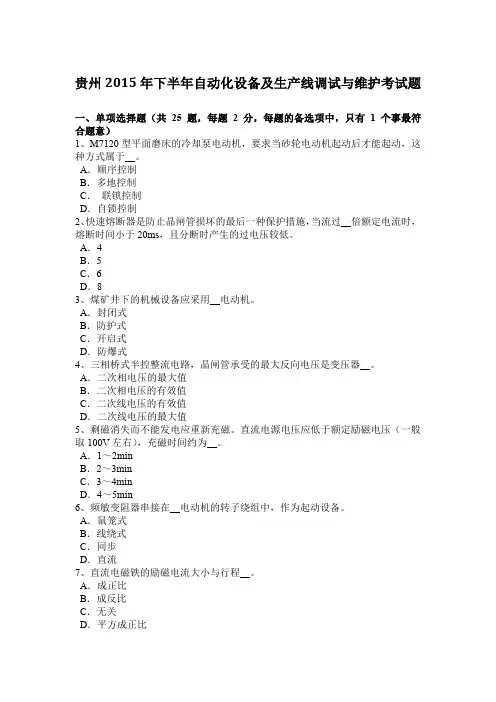

贵州2015年下半年自动化设备及生产线调试与维护考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、M7120型平面磨床的冷却泵电动机，要求当砂轮电动机起动后才能起动，这种方式属于__。

A．顺序控制B．多地控制C．联锁控制D．自锁控制2、快速熔断器是防止晶闸管损坏的最后一种保护措施，当流过__倍额定电流时，熔断时间小于20ms，且分断时产生的过电压较低。

A．4B．5C．6D．83、煤矿井下的机械设备应采用__电动机。

A．封闭式B．防护式C．开启式D．防爆式4、三相桥式半控整流电路，晶闸管承受的最大反向电压是变压器__。

A．二次相电压的最大值B．二次相电压的有效值C．二次线电压的有效值D．二次线电压的最大值5、剩磁消失而不能发电应重新充磁。

直流电源电压应低于额定励磁电压（一般取100V左右），充磁时间约为__。

A．1～2minB．2～3minC．3～4minD．4～5min6、频敏变阻器串接在__电动机的转子绕组中，作为起动设备。

A．鼠笼式B．线绕式C．同步D．直流7、直流电磁铁的励磁电流大小与行程__。

A．成正比B．成反比C．无关D．平方成正比8、X6132型万能铣床工作台纵向移动时，操作手柄有__位置。

A．两个B．三个C．四个D．五个9、N型硅材料整流堆二极管用__表示。

A．2CPB．2CWC．2CZD．2CL10、数控装置工作基本正常后，可开始对各项__进行检查、确认和设定。

A．参数B．性能C．程序D．功能11、电气技术中文字符号由（）组成。

A．基本文字符号和一般符号B．一般符号和辅助文字符号C．一般符号和限定符号D．基本文字符号和辅助文字符号12、电力拖动电气原理图的识读步骤的第一步是__。

A．看用电器B．看电源C．看电气控制元件D．看辅助电器13、启动电容器CS上所充的电加到由炉子L和补偿电容C组成的并联谐振电路两端，产生__电压和电流。

A．正弦振荡B．中频振荡C．衰减振荡D．振荡14、单相半波整流电路，加电容滤波器后，整流二极管承受的最高反向电压将__。

题7自动化生产线安装与调试工作任务书一、竞赛设备说明YL-335B自动生产线由供料、装配、加工、分拣及输送5个工作单元组成。

其中，供料、装配、加工与输送、分拣单元各用一台PLC承担其控制任务，4台PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。

系统自动运行时，其主令工作信号主要由连接到系统主站（加工-输送站）PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。

整个系统的主要工作状态除了在人机界面上显示外，尚须由连接到主站的警示灯显示启动、运行、停止、报警等状态。

二、工作过程概述1.将来自供料单元的白色或黑色杯形工件送往装配单元完成白色、黑色或金属芯件的嵌入装配，然后送往加工单元，经过压紧加工工序，所获得的成品工件送往分拣单元进行分拣。

2.在分拣单元检测区检出如图1所示的有效成品工件，根据客户指定的成品搭配要求在工位一、工位二和工位三上打包输出一定数量的套件（具体数量由客户指定）。

图1 有效成品工件3. 在分拣单元检测区检出的白套白芯和黑套黑芯工件是无效成品，应回送到进料口，由输送单元的机械手装置抓取送往工件回收盒。

4.当领取的两种套件数达到客户指定数量时，系统停止工作。

三、需要完成的工作任务(一)自动生产线设备部件安装、气路连接及调整根据供料状况和工作目标要求，YL-335B自动生产线各工作单元在工作台面上布局如附页图01所示。

请你首先完成生产线各工作单元的部分装配工作，然后把这些工作单元安装在YL-335B的工作桌面上，图中，长度单位为毫米，要求安装误差不大于1毫米。

安装时请注意，输送单元直线运动机构的参考点位置（系统原点）在原点传感器中心线处，供料单元出料台中心线也与原点传感器中心线重合。

各工作单元装置侧部分的装配要求如下：⑴根据附页02 和03 图（加工、分拣单元的装配效果图），完成加工和分拣两单元装置侧部件的安装和调整以及工作单元在工作台面上定位。

然后根据两单元工作的工艺要求完成它们的气路连接，并调整气路，确保各气缸运行顺畅和平稳。

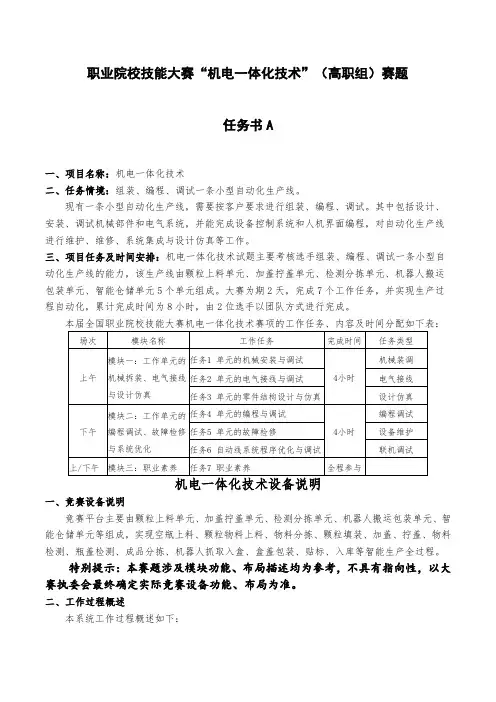

职业院校技能大赛“机电一体化技术”（高职组）赛题任务书A一、项目名称：机电一体化技术二、任务情境：组装、编程、调试一条小型自动化生产线。

现有一条小型自动化生产线，需要按客户要求进行组装、编程、调试。

其中包括设计、安装、调试机械部件和电气系统，并能完成设备控制系统和人机界面编程，对自动化生产线进行维护、维修、系统集成与设计仿真等工作。

三、项目任务及时间安排：机电一体化技术试题主要考核选手组装、编程、调试一条小型自动化生产线的能力，该生产线由颗粒上料单元、加盖拧盖单元、检测分拣单元、机器人搬运包装单元、智能仓储单元5个单元组成。

大赛为期2天，完成7个工作任务，并实现生产过程自动化，累计完成时间为8小时，由2位选手以团队方式进行完成。

本届全国职业院校技能大赛机电一体化技术赛项的工作任务、内容及时间分配如下表：机电一体化技术设备说明一、竞赛设备说明竞赛平台主要由颗粒上料单元、加盖拧盖单元、检测分拣单元、机器人搬运包装单元、智能仓储单元等组成，实现空瓶上料、颗粒物料上料、物料分拣、颗粒填装、加盖、拧盖、物料检测、瓶盖检测、成品分拣、机器人抓取入盒、盒盖包装、贴标、入库等智能生产全过程。

特别提示：本赛题涉及模块功能、布局描述均为参考，不具有指向性，以大赛执委会最终确定实际竞赛设备功能、布局为准。

二、工作过程概述本系统工作过程概述如下：（一）颗粒上料单元输送机构将空瓶输送到上料输送带上，空瓶到位检测传感器检测到空瓶，输送机构停止。

上料输送带将空瓶输送到主输送带，当空瓶到达填装位后，填装定位机构将空瓶固定，主输送带停止；同时根据任务要求供料机构推出对应颜色物料；填装机构将到位的颗粒物料吸取放到空物料瓶内；物料瓶内填装物料到达设定的颗粒数量后，填装定位气缸松开，主输送带启动，将物料瓶输送到下一个工位。

（二）物料瓶被输送到加盖拧盖单元的加盖机构下，加盖定位机构将物料瓶固定，加盖机构启动加盖流程，将盖子（白色或蓝色）加到物料瓶上；加上盖子的物料瓶继续被送往拧盖机构，到拧盖机构下方，拧盖定位机构将物料瓶固定，拧盖机构启动，将瓶盖拧紧。

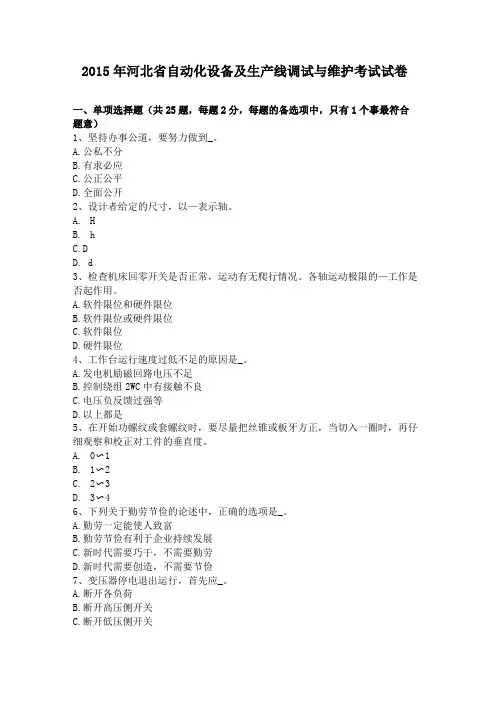

2015年河北省自动化设备及生产线调试与维护考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、坚持办事公道，要努力做到_。

A.公私不分B.有求必应C.公正公平D.全面公开2、设计者给定的尺寸，以—表示轴。

A.HB.hC.DD. d3、检查机床回零开关是否正常，运动有无爬行情况。

各轴运动极限的—工作是否起作用。

A.软件限位和硬件限位B.软件限位或硬件限位C.软件限位D.硬件限位4、工作台运行速度过低不足的原因是_。

A.发电机励磁回路电压不足B.控制绕组2WC中有接触不良C.电压负反馈过强等D.以上都是5、在开始功螺纹或套螺纹时，要尽量把丝锥或板牙方正，当切入一圈时，再仔细观察和校正对工件的垂直度。

A.0〜1B.1〜2C.2〜3D.3〜46、下列关于勤劳节俭的论述中，正确的选项是_。

A.勤劳一定能使人致富B.勤劳节俭有利于企业持续发展C.新时代需要巧干，不需要勤劳D.新时代需要创造，不需要节俭7、变压器停电退出运行，首先应_。

A.断开各负荷B.断开高压侧开关C.断开低压侧开关D.同时断开高、低压侧开关8、断条侦察器在使用时，若被测转子无断条，相当于变压器二次绕组短路，电流表读数―，否则电流表读数就会减少。

A.较小B.为零C.为无穷大D.较大9、交流电压的量程有10V、100V、500V三挡。

用完后应将万用表的转换开关转到—，以免下次使用不慎而损坏电表。

A.低电阻挡B.高电阻挡C.低电压挡D.高电压挡10、定子绕组串电阻的降压启动是指电动机启动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用来一定子绕组上的启动电压。

A.提高B.减少C.加强D.降低11、稳压管虽然工作在反向击穿区，但只要_不超过允许值，JN结不会过热而损坏。

A.电压B.反向电压C.电流D.反向电流12、MOSFET适用于—的高频电源。

A.8〜50kHzB.50〜200kHzC.50〜400kHzD.100kW 以下13、人体—是最危险的触电形式。

样题自动化生产线安装与调试工作任务书一、竞赛设备及工艺过程描述YL-335B自动生产线用作一条成品自动分拣生产线，由供料、装配、分拣和输送等4个工作单元组成，各工作单元均用一台PLC承担其控制任务，4台PLC之间通过RS485串行通信的方式实现互连，构成分布式的控制系统。

系统全线运行时，其主令工作信号由连接到系统主站PLC的触摸屏人机界面提供，主站与各从站之间通过网络交换信息。

整个系统的主要工作状态除了在人机界面上显示外，尚须由安装在装配单元的警示灯显示启动、停止、报警等状态。

成品自动分拣生产线的工作目标如下：生产线的供料单元提供一批白套金属芯或黑色芯，或黑套白色芯成品工件，假设它们的重量分别为：白套黑色芯工件20克，黑套白色芯工件30克，白套金属芯工件40克。

料仓提供的工件中还混杂着尚未进行芯件装配的非成品工件。

如图1是成品工件。

图1 成品工件成品自动分拣生产线模拟一台按成品总重量装箱设备，即：把成品工件直接送往分拣单元，然后分拣到三个工位中，当某工位推入的成品累计重量达到装箱规定重量100g 时，打包完成一次装箱任务。

对于尚未进行装配的非成品工件则首先送往装配单元进行芯件装配，然后送往分拣单元进行成品分送。

二、需要完成的工作任务(一)自动生产线设备部件安装、气路连接及调整根据供料状况和工作目标要求，YL-335B自动生产线各工作单元在工作台面上布局如图2所示。

请你首先完成生产线各工作单元的部分装配工作，然后把这些工作单元安装在YL-335B的工作桌面上。

安装时请注意，输送单元直线运动机构的参考点位置在原点传感器中心线处，称为设备原点。

为提高运行效率，系统在运行时则以供料单元出料台中心线为基准，这一位置称为系统的工作原点。

图2 YL-335B自动生产线工作单元布局图1、各工作单元装置侧部分的装配要求如下：⑴ 根据附页01图（分拣单元的装配效果图），完成分拣单元装置侧部件的安装和调整以及工作单元在工作台面上定位。

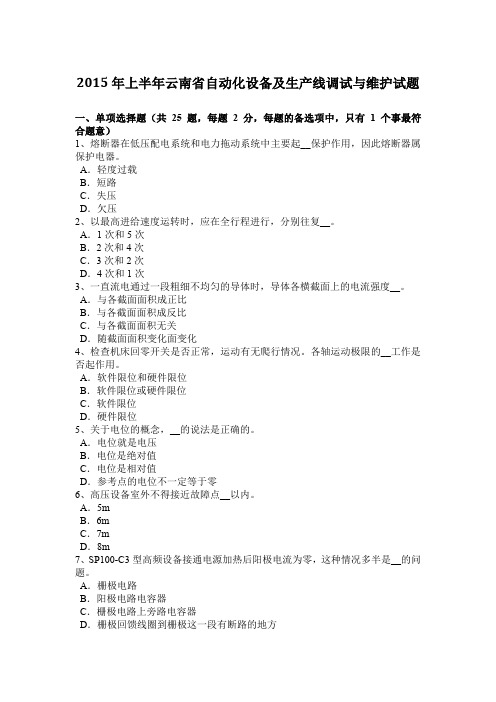

2015年上半年云南省自动化设备及生产线调试与维护试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。

A．轻度过载B．短路C．失压D．欠压2、以最高进给速度运转时，应在全行程进行，分别往复__。

A．1次和5次B．2次和4次C．3次和2次D．4次和1次3、一直流电通过一段粗细不均匀的导体时，导体各横截面上的电流强度__。

A．与各截面面积成正比B．与各截面面积成反比C．与各截面面积无关D．随截面面积变化面变化4、检查机床回零开关是否正常，运动有无爬行情况。

各轴运动极限的__工作是否起作用。

A．软件限位和硬件限位B．软件限位或硬件限位C．软件限位D．硬件限位5、关于电位的概念，__的说法是正确的。

A．电位就是电压B．电位是绝对值C．电位是相对值D．参考点的电位不一定等于零6、高压设备室外不得接近故障点__以内。

A．5mB．6mC．7mD．8m7、SP100-C3型高频设备接通电源加热后阳极电流为零，这种情况多半是__的问题。

A．栅极电路B．阳极电路电容器C．栅极电路上旁路电容器D．栅极回馈线圈到栅极这一段有断路的地方8、启动电容器CS上所充的电加到由炉子L和补偿电容C组成的并联谐振电路两端，产生__电压和电流。

A．正弦振荡B．中频振荡C．衰减振荡D．振荡9、交流发电机的文字符号是__。

A．GB．GDC．GAD．GE10、若将一段电阻为R的导线均匀拉长至原来的两倍，则其电阻值为__。

A．2RB．R/2C．4RD．R/411、由于变压器一次、二次绕组有电阻和漏感，负载电流通过这些漏阻抗产生内部电压降，其二次侧端__随负载的变化而变化。

A．电流B．电阻C．电容D．电压12、电气图形符号的形式有__种。

A．1B．2C．3D．413、三相鼠笼式异步电动机，当采用延边三角形起动时，每相绕组的电压__。

A．比Y—△起动时大，比全压起动时小B．等于全压起动时的电压C．是全压起动时的3倍D．是全压起动时的1/3倍14、硅稳压管稳压电路中，若稳压管稳定电压为10V，则负载电压为__。

2015年贵州自动化设备及生产线调试与维护试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、机床的电气连接时，元器件上端子的接线用剥线钳剪切出适当长度，剥出接线头，除锈，然后__，套上号码套管，接到接线端子上用螺钉拧紧即可。

A．镀锡B．测量长度C．整理线头D．清理线头2、在振动较大的场所宜采用__。

A．白炽灯B．荧光灯C．卤钨灯D．高压汞灯3、直流接触器一般采用__灭弧装置。

A．封闭式自然灭弧、铁磁片灭弧、铁磁栅片灭弧等三种B．磁吹式C．双断口结构的电动力D．半封闭式绝栅片陶土灭弧罩或半封闭式金属栅片陶土灭弧罩4、电压继电器的线圈在电路中的接法是（）于被测电路中。

A．串联B．并联C．混联D．任意联接5、采用高导磁材料作成屏蔽层，将磁场干扰磁力线限制在磁阻很小的磁屏蔽体内部，称为__屏蔽。

A．静电B．电磁C．低频D．驱动6、电阻器反映导体对电流起阻碍作用的大小，简称__。

A．电动势B．功率C．电阻率D．电阻7、电位是__，随参考点的改变而改变，而电压是绝对量，不随考点的改变而改变。

A．衡量B．变量C．绝对量D．相对量8、设计者给定的尺寸，以__表示轴。

A．HB．hC．DD．d9、根据__分析和判断故障是诊断所控制设备故障的基本方法。

A．原理图B．逻辑功能图C．指令图D．梯形图10、MOSFET适用于__。

A．8～50kHzB．50～200kHzC．50～400kHzD．100kW以下11、穿越线圈回路的磁通发生变化时，线圈两端就产生__。

A．电磁感应B．感应电动势C．磁场D．电磁感应强度12、电气照明按其照明范围分为一般照明、局部照明和（）。

A．工作照明B．事故照明C．室内照明D．混合照明13、蛋白质变性是由于A．蛋白质一级结构改变B．蛋白质空间构象的破坏C．蛋白质水解D．辅基的脱落E．蛋白质糖化14、电气图包括:电路图、功能表图和__等。

A．系统图和框图B．部件图C．元件图D．装配图15、速度继电器的弹性动触片调整的规律为，将调整螺钉向下旋，弹性动触片弹性增大，速度__时继电器才动作。
