自动化生产线安装与调试试卷及答案

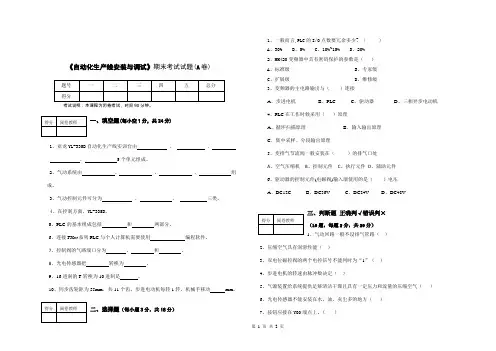

《自动化生产线安装与调试》期末考试试题(A卷)考试说明：本课程为闭卷考试，时间90分钟。

一、填空题(每小空1分，共24分)1、亚龙YL-335B自动化生产线实训台由、、、 5个单元组成。

2、气动系统由、、、组成。

3、气动控制元件可分为、、三类。

4、在控制方面，YL-335B。

5、PLC的基本组成包括和两部分。

6、连接FX2N系列PLC与个人计算机需要使用编程软件。

7、控制阀的气路端口分为、和。

8、光电传感器把转换为。

9、16进制的F转换为10进制是。

10、同步齿轮距为55mm，共11个齿，步进电动机每转1转，机械手移动mm。

二、选择题（每小题3分，共18分）1、一般而言,PLC的I/O点数要冗余多少? （）A、30%B、5%C、10%~15%D、20%2、MM420变频器中具有密码保护的参数是（）A、标准级B、专家级C、扩展级D、维修级3、变频器的主电路输出与（）连接A、步进电机B、PLCC、驱动器D、三相异步电动机4、PLC在工作时候采用（）原理A、循环扫描原理B、输入输出原理C、集中采样、分段输出原理5、变排气节流阀一般安装在（）的排气口处A、空气压缩机B、控制元件C、执行元件D、辅助元件6、驱动器的控制元件(电磁阀)输入端使用的是（）电压A、DC12CB、DC36VC、DC24V D、DC48V三、判断题正确判√错误判×（10题，每题2分，共20分）1、气动回路一般不设排气管路（）2、压缩空气具有润滑性能（）3、双电位磁控阀的两个电控信号不能同时为“1”（）4、步进电机的转速由脉冲数决定（）5、气源装置给系统提供足够清洁干燥且具有一定压力和流量的压缩空气（）6、光电传感器不能安装在水、油、灰尘多的地方（）7、按钮应接在Y00端点上。

( )8、反射式光电传感器的光发射器和光接收器处于相对位置，面对面安装。

（）9、三位五通阀有三个工作位置，五个通路。

( )10、光电传感器的接收端不能直接正对很强的光源。

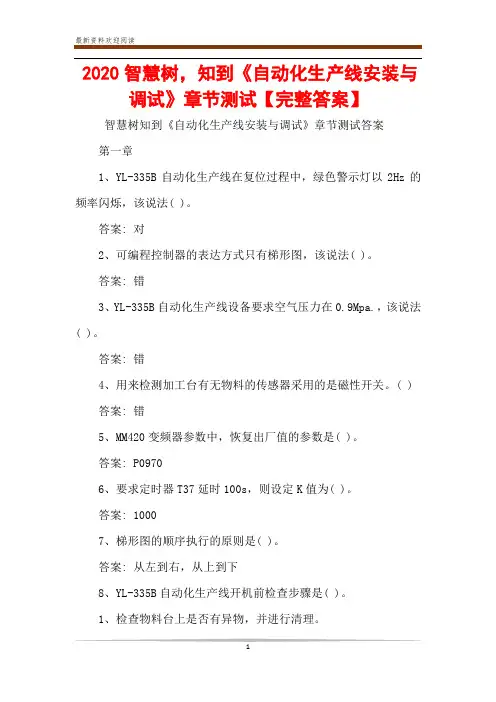

2020 智慧树，知到《自动化生产线安装与调试》章节测试【完整答案】智慧树知到《自动化生产线安装与调试》章节测试答案第一章1 、YL-335B自动化生产线在复位过程中，绿色警示灯以2Hz的频率闪烁，该说法( ) 。

答案: 对2 、可编程控制器的表达方式只有梯形图，该说法( ) 。

答案: 错3 、YL-335B自动化生产线设备要求空气压力在0.9Mpa. ，该说法( ) 。

答案: 错4 、用来检测加工台有无物料的传感器采用的是磁性开关。

( )答案: 错5 、MM420变频器参数中，恢复出厂值的参数是( ) 。

答案: P09706 、要求定时器T37延时100s，则设定K值为( ) 。

答案: 10007 、梯形图的顺序执行的原则是( ) 。

答案: 从左到右，从上到下8 、YL-335B自动化生产线开机前检查步骤是( ) 。

1 、检查物料台上是否有异物，并进行清理。

2 、检查空气压力是否在0.6-0.8Mpa 之间。

3 、检查分拣站传送带上是否有异物并进行清理。

4 、检查供料站料仓中工件是否充足。

5 、检查装配站料仓内小圆柱工件是否充足。

答案: 123459 、自动化生产线具有( ) 和系统性的技术特点。

答案: 综合性10 、YL-335B控制系统采用PPI( ) 进行通信。

答案: 串行总线第二章1 、YL-335B 生产线的分拣单元驱动传送带的电机是步进电机，该说法( ) 。

答案: 错2 、自动分拣系统气动控制回路中分拣气缸的初始状态应为伸出状态。

( )答案: 错3 、自动分拣系统中使用的气缸是非标准气缸。

( )答案: 错4 、自动分拣系统中的分拣气缸是双活塞杆气缸。

( )答案: 错5 、( )安装在整体式传感器安装支架的侧面，其作用是检测工件材质是否为金属答案: 电感式接近开关6 、当上一个单元送来的工件放到分拣单元的传送带上，并被入料口的漫射式光电传感器检测到时，系统将信号传输给PLC，通过PLC 的程序启动( ) ，电机运转驱动传送带工作，把工件带进传感器分拣区等待分拣。

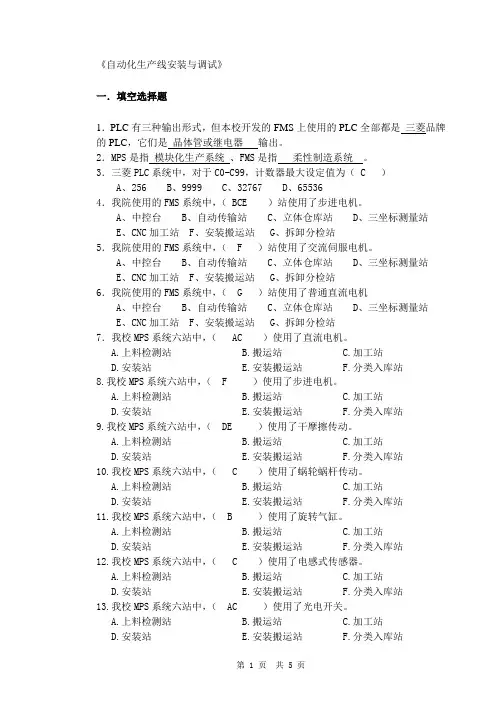

《自动化生产线安装与调试》一．填空选择题1．PLC有三种输出形式，但本校开发的FMS上使用的PLC全部都是三菱品牌的PLC，它们是晶体管或继电器输出。

2．MPS是指模块化生产系统、FMS是指柔性制造系统。

3．三菱PLC系统中，对于C0-C99，计数器最大设定值为（ C ）A、256B、9999C、32767D、655364．我院使用的FMS系统中，（ BCE ）站使用了步进电机。

A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站5．我院使用的FMS系统中，（ F ）站使用了交流伺服电机。

A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站6．我院使用的FMS系统中，（ G ）站使用了普通直流电机A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站7．我校MPS系统六站中，（ AC ）使用了直流电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站8.我校MPS系统六站中，（ F ）使用了步进电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站9.我校MPS系统六站中，（ DE ）使用了干摩擦传动。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站10.我校MPS系统六站中，（ C ）使用了蜗轮蜗杆传动。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站11.我校MPS系统六站中，（ B ）使用了旋转气缸。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站12.我校MPS系统六站中，（ C ）使用了电感式传感器。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站13.我校MPS系统六站中，（ AC ）使用了光电开关。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站14.我校MPS系统六站中，（ D ）使用了真空吸盘。

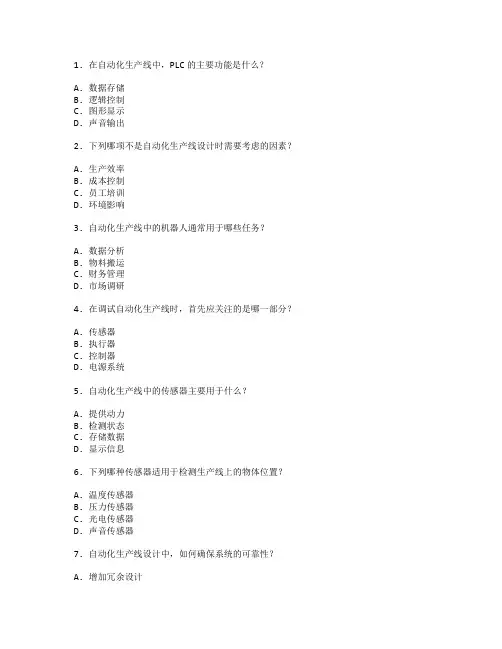

1. 在自动化生产线中，PLC的主要功能是什么？A. 数据存储B. 逻辑控制C. 图形显示D. 声音输出2. 下列哪项不是自动化生产线设计时需要考虑的因素？A. 生产效率B. 成本控制C. 员工培训D. 环境影响3. 自动化生产线中的机器人通常用于哪些任务？A. 数据分析B. 物料搬运C. 财务管理D. 市场调研4. 在调试自动化生产线时，首先应关注的是哪一部分？A. 传感器B. 执行器C. 控制器D. 电源系统5. 自动化生产线中的传感器主要用于什么？A. 提供动力B. 检测状态C. 存储数据D. 显示信息6. 下列哪种传感器适用于检测生产线上的物体位置？A. 温度传感器B. 压力传感器C. 光电传感器D. 声音传感器7. 自动化生产线设计中，如何确保系统的可靠性？A. 增加冗余设计B. 减少设备数量C. 降低成本D. 简化操作8. 在自动化生产线中，伺服电机的主要作用是什么？A. 提供精确控制B. 增加系统负载C. 减少能耗D. 提高安全性9. 自动化生产线调试过程中，如果发现设备运行不稳定，首先应检查什么？A. 控制软件B. 电源电压C. 网络连接D. 环境温度10. 在自动化生产线设计中，如何处理设备间的通信问题？A. 使用专用通信协议B. 增加设备数量C. 减少数据传输D. 降低设备性能11. 自动化生产线中的HMI（人机界面）主要用于什么？A. 数据分析B. 操作控制C. 设备维护D. 环境监测12. 在自动化生产线设计中，如何提高生产效率？A. 增加设备数量B. 优化工作流程C. 降低设备性能D. 减少监控13. 自动化生产线中的视觉系统主要用于什么？A. 检测产品质量B. 提供动力C. 存储数据D. 显示信息14. 在自动化生产线调试中，如何确保传感器数据的准确性？A. 定期校准B. 增加冗余C. 减少使用D. 降低成本15. 自动化生产线设计中，如何处理设备的故障问题？A. 增加备件B. 减少监控C. 降低设备性能D. 简化操作16. 在自动化生产线中，如何确保设备的同步运行？A. 使用同步控制器B. 增加设备数量C. 减少数据传输D. 降低设备性能17. 自动化生产线中的气动系统主要用于什么？A. 提供动力B. 数据存储C. 环境监测D. 声音输出18. 在自动化生产线设计中，如何确保系统的安全性？A. 增加安全装置B. 减少设备数量C. 降低成本D. 简化操作19. 自动化生产线中的编码器主要用于什么？A. 检测位置B. 提供动力C. 存储数据D. 显示信息20. 在自动化生产线调试中，如何处理设备的过载问题？A. 增加保护装置B. 减少设备数量C. 降低设备性能D. 简化操作21. 自动化生产线设计中，如何确保系统的可维护性？A. 增加模块化设计B. 减少设备数量C. 降低成本D. 简化操作22. 在自动化生产线中，如何确保设备的耐用性？A. 使用高质量材料B. 减少设备数量C. 降低成本D. 简化操作23. 自动化生产线中的液压系统主要用于什么？A. 提供动力B. 数据存储C. 环境监测D. 声音输出24. 在自动化生产线设计中，如何确保系统的灵活性？A. 增加可调节部件B. 减少设备数量C. 降低成本D. 简化操作25. 自动化生产线中的控制系统主要用于什么？A. 逻辑控制B. 数据存储C. 环境监测D. 声音输出26. 在自动化生产线调试中，如何处理设备的噪音问题？A. 增加隔音装置B. 减少设备数量C. 降低设备性能D. 简化操作27. 自动化生产线设计中，如何确保系统的节能性？A. 使用节能设备B. 减少设备数量C. 降低成本D. 简化操作28. 在自动化生产线中，如何确保设备的精确性？A. 使用高精度设备B. 减少设备数量C. 降低成本D. 简化操作29. 自动化生产线中的网络系统主要用于什么？A. 数据传输B. 提供动力C. 存储数据D. 显示信息30. 在自动化生产线设计中，如何确保系统的扩展性？A. 增加接口设计B. 减少设备数量C. 降低成本D. 简化操作31. 自动化生产线中的安全系统主要用于什么？A. 保护操作人员B. 提供动力C. 存储数据D. 显示信息32. 在自动化生产线调试中，如何处理设备的振动问题？A. 增加减震装置B. 减少设备数量C. 降低设备性能D. 简化操作33. 自动化生产线设计中，如何确保系统的稳定性？A. 增加稳定装置B. 减少设备数量C. 降低成本D. 简化操作34. 在自动化生产线中，如何确保设备的可靠性？A. 使用高质量设备B. 减少设备数量C. 降低成本D. 简化操作35. 自动化生产线中的监控系统主要用于什么？A. 实时监控B. 提供动力C. 存储数据D. 显示信息36. 在自动化生产线设计中，如何确保系统的兼容性？A. 使用标准接口B. 减少设备数量C. 降低成本D. 简化操作37. 自动化生产线中的数据采集系统主要用于什么？A. 收集数据B. 提供动力C. 存储数据D. 显示信息38. 在自动化生产线调试中，如何处理设备的温度问题？A. 增加散热装置B. 减少设备数量C. 降低设备性能D. 简化操作39. 自动化生产线设计中，如何确保系统的可操作性？A. 增加操作界面B. 减少设备数量C. 降低成本D. 简化操作40. 在自动化生产线中，如何确保设备的可维修性？A. 增加维修接口B. 减少设备数量C. 降低成本D. 简化操作41. 自动化生产线中的电源系统主要用于什么？A. 提供动力B. 数据存储C. 环境监测D. 声音输出42. 在自动化生产线设计中，如何确保系统的可扩展性？A. 增加扩展接口B. 减少设备数量C. 降低成本D. 简化操作43. 自动化生产线中的信号系统主要用于什么？A. 传输信号B. 提供动力C. 存储数据D. 显示信息44. 在自动化生产线调试中，如何处理设备的信号干扰问题？A. 增加屏蔽装置B. 减少设备数量C. 降低设备性能D. 简化操作45. 自动化生产线设计中，如何确保系统的可监控性？A. 增加监控设备B. 减少设备数量C. 降低成本D. 简化操作46. 在自动化生产线中，如何确保设备的可升级性？A. 增加升级接口B. 减少设备数量C. 降低成本D. 简化操作47. 自动化生产线中的通信系统主要用于什么？A. 数据传输B. 提供动力C. 存储数据D. 显示信息48. 在自动化生产线设计中，如何确保系统的可维护性？A. 增加维护接口B. 减少设备数量C. 降低成本D. 简化操作49. 自动化生产线中的控制系统主要用于什么？A. 逻辑控制B. 数据存储C. 环境监测D. 声音输出50. 在自动化生产线调试中，如何处理设备的控制精度问题？A. 增加控制精度B. 减少设备数量C. 降低设备性能D. 简化操作答案：1. B2. C3. B4. A5. B6. C7. A8. A9. B10. A11. B12. B13. A14. A15. A16. A17. A18. A19. A20. A21. A22. A23. A24. A25. A26. A27. A28. A29. A30. A31. A32. A33. A34. A35. A36. A37. A38. A39. A40. A41. A42. A43. A44. A45. A46. A47. A48. A49. A50. A。

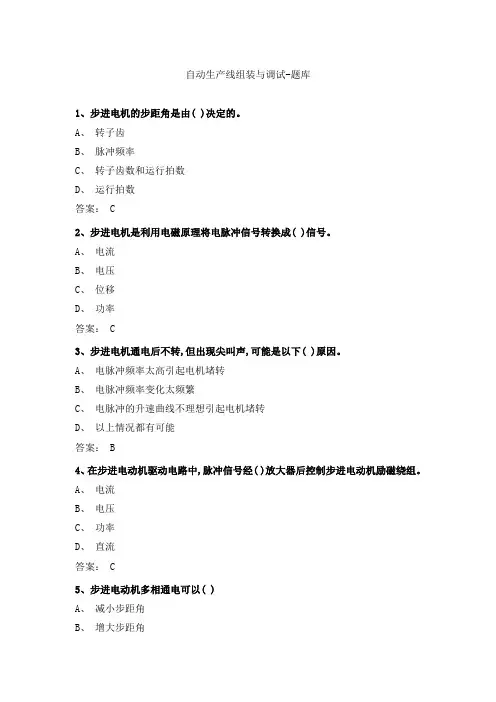

自动生产线组装与调试-题库1、步进电机的步距角是由( )决定的。

A、转子齿B、脉冲频率C、转子齿数和运行拍数D、运行拍数答案： C2、步进电机是利用电磁原理将电脉冲信号转换成( )信号。

A、电流B、电压C、位移D、功率答案： C3、步进电机通电后不转,但出现尖叫声,可能是以下( )原因。

A、电脉冲频率太高引起电机堵转B、电脉冲频率变化太频繁C、电脉冲的升速曲线不理想引起电机堵转D、以上情况都有可能答案： B4、在步进电动机驱动电路中,脉冲信号经( )放大器后控制步进电动机励磁绕组。

A、电流B、电压C、功率D、直流答案： C5、步进电动机多相通电可以( )A、减小步距角B、增大步距角C、提高电动机转速D、往往能提高输出转矩答案： A6、步进电机在转子齿数不变的条件下,若拍数变成原来的2倍,则步距角为原来的( )A、 0.5倍B、 2倍C、 0.25倍D、不变答案： A7、下列关于步进电机的描述正确的是( )A、抗干扰能力强B、带负载能力强C、功能是将电脉冲转化成角位移D、误差不会积累答案： C8、用户设备需输入PLC的各种控制信号,通过什么将这些信号转换成中央处理器能够接受和处理的信号( )。

A、存储器B、输出接口电路C、 CPUD、输入接口电路答案： D9、用于要求抗扭转力矩、承载能力强、工作平稳的场合气动执行元件是( )。

A、手指气缸B、薄型气缸C、双作用直线气缸D、导向气缸答案： D10、PLC是指( )。

A、个人电脑B、可编程控制器C、数控技术D、自动控制技术答案： B11、YL-335B自动化生产线要求的气压是( )MPa。

A、 0.4B、 0.7C、 0.5D、 0.6答案： C12、YL-335B共采用( )个PLC进行控制。

A、 3B、 5C、 4D、 2答案： C13、YL-335B生产线的供料单元用于检测料仓中有无工件的传感器是( )。

A、光电传感器B、电感传感器C、磁感应传感器D、电容传感器答案： A14、YL-335B外部供电电源( )AC380v/220v。

2020智慧树，知到《自动化生产线安装与调试》章节测试【完整答案】智慧树知到《自动化生产线安装与调试》章节测试答案第一章1、YL-335B自动化生产线在复位过程中，绿色警示灯以2Hz的频率闪烁，该说法( )。

答案: 对2、可编程控制器的表达方式只有梯形图，该说法( )。

答案: 错3、YL-335B自动化生产线设备要求空气压力在0.9Mpa.，该说法( )。

答案: 错4、用来检测加工台有无物料的传感器采用的是磁性开关。

( )答案: 错5、MM420变频器参数中，恢复出厂值的参数是( )。

答案: P09706、要求定时器T37延时100s，则设定K值为( )。

答案: 10007、梯形图的顺序执行的原则是( )。

答案: 从左到右，从上到下8、YL-335B自动化生产线开机前检查步骤是( )。

1、检查物料台上是否有异物，并进行清理。

2、检查空气压力是否在0.6-0.8Mpa之间。

3、检查分拣站传送带上是否有异物并进行清理。

4、检查供料站料仓中工件是否充足。

5、检查装配站料仓内小圆柱工件是否充足。

答案: 123459、自动化生产线具有( )和系统性的技术特点。

答案: 综合性10、YL-335B控制系统采用PPI( )进行通信。

答案: 串行总线第二章1、YL-335B生产线的分拣单元驱动传送带的电机是步进电机，该说法( )。

答案: 错2、自动分拣系统气动控制回路中分拣气缸的初始状态应为伸出状态。

( )答案: 错3、自动分拣系统中使用的气缸是非标准气缸。

( )答案: 错4、自动分拣系统中的分拣气缸是双活塞杆气缸。

( )答案: 错5、( )安装在整体式传感器安装支架的侧面，其作用是检测工件材质是否为金属。

答案: 电感式接近开关6、当上一个单元送来的工件放到分拣单元的传送带上，并被入料口的漫射式光电传感器检测到时，系统将信号传输给PLC，通过PLC 的程序启动( )，电机运转驱动传送带工作，把工件带进传感器分拣区等待分拣。

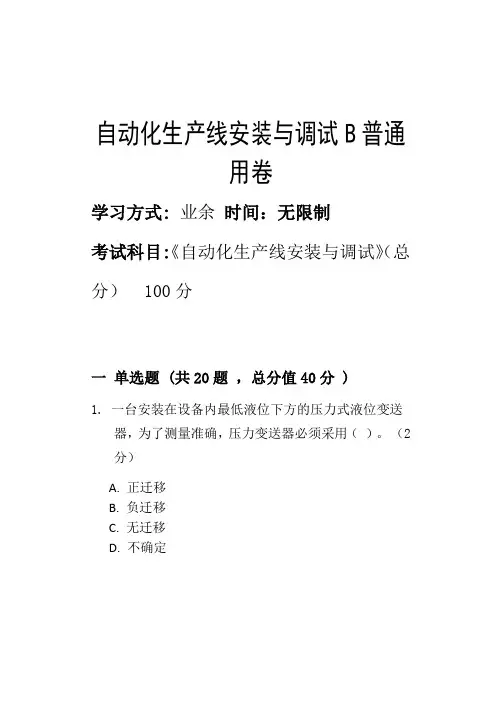

自动化生产线安装与调试B普通用卷学习方式: 业余时间：无限制考试科目:《自动化生产线安装与调试》（总分） 100分一单选题 (共20题，总分值40分 )1. 一台安装在设备内最低液位下方的压力式液位变送器，为了测量准确，压力变送器必须采用（）。

（2 分）A. 正迁移B. 负迁移C. 无迁移D. 不确定2. 对某量程为0～3米测量仪表进行校验，测得最大绝对误差为0.02米，则该仪表的精度等级为（）（2 分）A. 0.5B. 1.0C. 1.5D. 2.0E. 2.53. （）压力仪表不适合测量脉动压力。

（2 分）A. 电容式B. 弹性式C. 电阻式D. 应变式4. 以下适宜采用DCS进行控制的是（）。

（2 分）A. 化工厂控制B. 污水处理泵站C. 地铁隧道D. 无线基站5. 电子电位差计的输入信号是（）。

（2 分）A. 直流毫伏信号或电流B. 电阻C. 电感D. 电容6. 在串级调节系统中，主回路是（）调节系统。

（2 分）A. 定值B. 随动C. 简单D. 复杂7. 用差压法测量容器波位时，液位的高低取决于（）。

（2 分）A. 容器上、下两点的压力差和容器截面B. 压力差、容器截面和介质密度C. 压力差、介质密度和取压点位置D. 容器截面和介质密度8. 计算机控制系统中，A/D的作用是（）。

（2 分）A. 将模拟量转换为数字量B. 将数字量转换为模拟量C. 将电流转换为电压D. 将电阻转换为电压9. 化工生产中的控制系统中常用PID调节，这里的P指（）。

（2 分）A. 比例B. 比例度C. 积分时间D. 微分时间10. 单闭环比值控制系统中，当主流量变化时，副流量比值控制系统相当于（）（2 分）A. 随动控制B. 定值控制C. 程序控制D. 均匀控制E. 预测控制11. 计算机控制系统中，要控制接触器来启、停电机，则该计算机中应该配接（）端口设备。

（2 分）A. AIB. AOC. DID. DO12.（2 分）A.B.C.D.13. 世界上第一套集散控制系统（DCS）是由（）公司制造的。

自动化生产线安装与调试卷一．填空选择题1．PLC有三种输出形式，但本校开发的FMS上使用的PLC全部都是三菱品牌的PLC，它们是晶体管或继电器输出。

2．MPS是指模块化生产系统、FMS是指柔性制造系统。

3．三菱PLC系统中，对于C0-C99，计数器最大设定值为（ C ）A、256B、9999C、32767D、655364．我院使用的FMS系统中，（ BCE ）站使用了步进电机。

A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站5．我院使用的FMS系统中，（ F ）站使用了交流伺服电机。

A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站6．我院使用的FMS系统中，（ G ）站使用了普通直流电机A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站7．我校MPS系统六站中，（ AC ）使用了直流电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站8.我校MPS系统六站中，（ F ）使用了步进电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站9.我校MPS系统六站中，（ DE ）使用了干摩擦传动。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站10.我校MPS系统六站中，（ C ）使用了蜗轮蜗杆传动。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站11.我校MPS系统六站中，（ B ）使用了旋转气缸。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站12.我校MPS系统六站中，（ C ）使用了电感式传感器。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站13.我校MPS系统六站中，（ AC ）使用了光电开关。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站14.我校MPS系统六站中，（ D ）使用了真空吸盘。

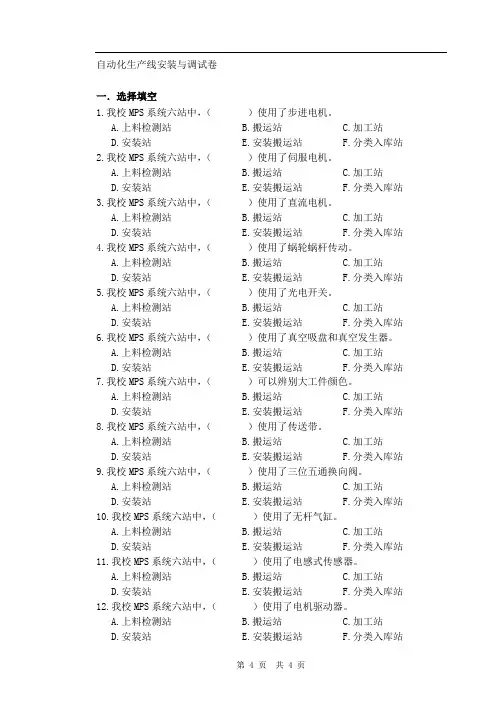

自动化生产线安装与调试卷一．选择填空1.我校MPS系统六站中，（）使用了步进电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站2.我校MPS系统六站中，（）使用了伺服电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站3.我校MPS系统六站中，（）使用了直流电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站4.我校MPS系统六站中，（）使用了蜗轮蜗杆传动。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站5.我校MPS系统六站中，（）使用了光电开关。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站6.我校MPS系统六站中，（）使用了真空吸盘和真空发生器。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站7.我校MPS系统六站中，（）可以辨别大工件颜色。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站8.我校MPS系统六站中，（）使用了传送带。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站9.我校MPS系统六站中，（）使用了三位五通换向阀。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站10.我校MPS系统六站中，（）使用了无杆气缸。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站11.我校MPS系统六站中，（）使用了电感式传感器。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站12.我校MPS系统六站中，（）使用了电机驱动器。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站13．PLC控制步进电机一般需要两个输出点，而控制伺服电机一般需要（）个输出点。

A. 1B. 2C. 3D. 4E. 5F. 614.三菱N:N网络最多可以联网（）台PLC。

3.当自动化生产线出现故障时，如何进行故障诊断和排除？请描述一种有效的故障诊断流程。
4.请结合实际案例，阐述自动化生产线在提高生产效率、降低生产成本和提升产品质量方面的具体应用和优势。
标准答案
一、单项选择题
1. D
2. A
3. A
4. C
5. D
6. B
7. D
8. D
9. C
10. D
11. A
12. D
13. B
14. D
15. C
16. A
17. A
18. D
19. A
20. C
二、多选题
1. ABCD
2. BCD
3. ABCD
4. ABC
5. ABCD
6. ABC
7. ABCD
8. ABCD
9. ABC
10. ABCD
11. ABC
12. ABCD
13. ABC
14. ABCD
15. ABCD

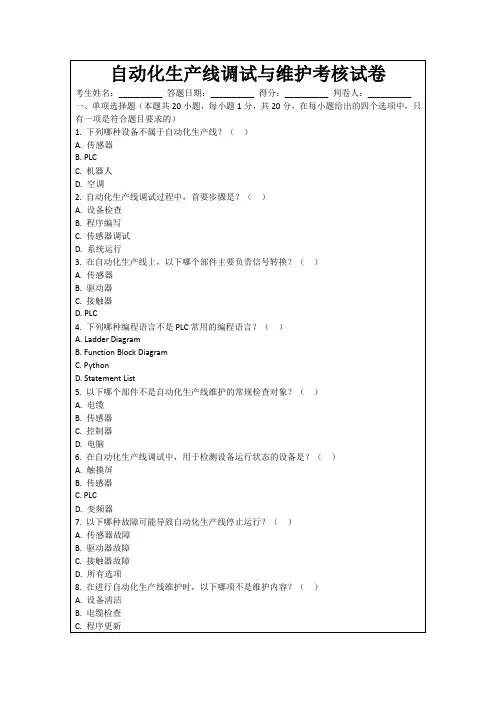

B. Function Block Diagram
C. Python
D. Statement List
5.以下哪个部件不是自动化生产线维护的常规检查对象？（）
A.电缆
B.传感器
C.控制器
D.电脑
6.在自动化生产线调试中，用于检测设备运行状态的设备是？（）
A.触摸屏
B.传感器
C. PLC
D.变频器
7.以下哪种故障可能导致自动化生产线停止运行？（）
A.人工智能
B.机器人视觉
C.大数据
D.云计算
20.以下哪些措施可以提高自动化生产线的能源效率？（）
A.使用高效电机
B.优化程序逻辑

(开)卷考试时间:__90__分钟一、填空题(20空,每空1、5分,共30分)1、气压传动系统的主要组成部分有: 气源装置、执行元件、控制元件与辅助元件组成。

2、16进制的F转换为10进制就是15 。

3、光纤式光电开关由光纤检测头与光纤放大器两部分组成,这两者用光纤相连。

4、同步齿轮距为55mm,共11个齿,步进电动机每转1转,机械手移动55 mm。

5、PLC的基本组成包括硬件与软件两部分。

6、气动控制元件就是控制与调节空压缩空气压力、流量与流动方向及发送信号的重要元件。

7、连接S7-200系列PLC与个人计算机需要使用STEP7 编程软件。

8、控制阀的气路端口分为输入口、输出口与排气口。

9、光电传感器把光信号转换为电信号。

二、判断题正确判√错误判×(10题,每题2分,共20分)1、气动回路一般不设排气管路(X)2、压缩空气具有润滑性能(X)3、双电位磁控阀的两个电控信号不能同时为“1”(V)4、YL-335B生产线供料单元料仓中工件不足时,传感器的信号为“1”(X)5、步进电机的转速由脉冲数决定(V)6、PLC在工作时采用巡回扫描原理(V)7、按钮应该接在Q0、0端点上(X)8、双电位磁控阀的两个电控信号不能同时为“1”(√)9、气源装置给系统提供足够清洁干燥且具有一定压力与流量的压缩空气(V)10、光电传感器不能安装在水、油、灰尘多的地方(V) 三、选择(5题,每题2分,共10分)1、变频器的主电路输出与( D )连接A、步进电机B、PLCC、驱动器D、三相异步电动机2、2、2、PLC在工作时候采用(A)原理A、循环扫描原理B、输入输出原理C、集中采样、分段输出原理3、在PPI网络配置中,NETR就是(B)指令A、网络读B、网络写C、写网络D、读网络4、变排气节流阀一般安装在( C )的排气口处A、空气压缩机B、控制元件C、执行元件D、辅助元件5、驱动器的控制元件输入端使用的就是(C)电压A、DC12CB、DC36VC、DC24VD、DC48V四、论述题(共25分)1、TPC706K人机界面有哪些接口？这些接口各自有何用途？(6分)答:LAN(RJ45):以太网接口串口(DB9):1个RS232与1个RS485USB1:主口USB2:从口,用于下载工程电源接口:24V DC ±20%2、简述分析磁性开关就是如何控制气缸活塞运动的两个位置的？(6分)答:磁性开关在生产线中用于气缸的伸出或缩回的检测;在装配站中,在气动摆台中用磁性开关检测旋转到位信号;调整的方法:先把磁性开关装在气缸上,磁性开关的位置根据控制对象的要求调整,只要让磁性开关到达指定的位置后,用螺丝刀旋紧固定螺钉。

绪论单元测试1.自动化生产线安装与调试课程主讲教师由___________组成。

（）。

A:崔健 B:马冬宝 C:季君 D:张赛昆答案:ABCD2.主要以亚龙公司YL-335B自动化装配生产线为教学载体，由简单到复杂，单站到全线，培养学生和企业员工掌握自动化生产线各单元机械安装与调整、电路设计与连接、设备参数现场整定，人机界面组态、控制程序编制与调试以及设备故障排除的能力。

（） A:对 B:错答案:A项目一测试1.传感器有如人的眼睛、耳朵、鼻子等感官器件，是自动化生产线中的__________元件，能感受规定的被测量并按照一定的规律转换成电信号输出。

（） A:存储 B:执行 C:检测 D:控制答案:C2.光电式接近开关（简称光电开关）是利用__________原理，用以检测物体的有无和表面状态变化等的传感器。

（） A:霍尔效应 B:磁感应效应 C:光电效应D:电感效应答案:C3.光电接近开关主要由光发射器和光接收器构成。

如果光发射器发射的光线因检测物体不同而被遮掩或反射，到达光接收器的量将会发生变化。

光接收器的敏感元件将检测出这种变化，并转换为电气信号输出。

（） A:对 B:错答案:A4.按照接收器接收光的方式的不同，光电式接近开关可分为对射式、反射式和漫射式3种。

（） A:对 B:错答案:A5.漫射式光电接近开关的工作原理示意图如图所示,这种光电开关是利用光照射到被测物体上后反射回来的光线而工作的，由于物体反射的光线为漫射光，故称为漫射式光电接近开关。

它的光发射器与光接收器处于同一侧位置，且为一体化结构。

在工作时，光发射器始终发射检测光，若接近开关前方一定距离内没有物体，则没有光被反射到接收器，接近开关处于常态而不动作；反之若接近开关的前方一定距离内出现物体，只要反射回来的光强度足够，则接收器接收到足够的漫射光就会使接近开关动作而改变输出的状态。

（）A:错 B:对答案:B6.自动化生产线中，接近开关通常作为信号输入元件与PLC输入端连接。

项目1 认识自动化生产线1．填空题（1）可编程控制器应用技术；传感技术；机械手、工业机器人技术；网络技术（2）供料；加工；装配；分拣；输送（3）机械装置侧（4）PLC装置侧2．判断题（1）正确（2）错误（3）正确3．简答题（1）供料单元可向系统中的其他工作单元提供原料。

加工单元可将该工作单元物料台上的物料进行一次冲压加工动作。

装配单元可将该工作单元工件库内的黑色或白色小圆柱物料嵌入到装配台上的圆柱台阶大物料之中。

分拣单元可对上个工作单元送来的已加工、装配的物料进行分拣，使不同颜色的物料从不同的出料滑槽进行分流。

输送单元通过直线运动传动机构驱动气动手指精确定位到指定单元的物料台上，并在该物料台上抓取物料，然后将抓取到的物料输送到指定地点放下。

（2）当系统中气体压力在调定范围内时，作用在活塞上的压力小于弹簧的调定弹力，活塞处于关闭状态。

当系统压力升高，作用在活塞上的压力大于弹簧的调定弹力时，活塞向上移动，阀门开启排气。

当系统压力降到调定范围以下时，活塞又重新关闭。

安全阀开启压力的大小与弹簧的调定弹力有关。

项目2 安装与调试供料单元1．填空题（1）圆柱形漫射式光电传感器（2）电信号（3）气缸；气马达（4）单向节流阀（5）电磁吸力2．判断题（1）错误（2）正确3．简答题（1）THJDAL-2B自动化生产线供料单元中常用的传感器有磁性传感器和光电传感器。

供料单元中的顶料气缸和推料气缸采用磁性传感器来检测气缸是否到达指定位置。

光电传感器可用于检测物体的有无和物体表面状态的变化等。

（2）供料单元的主要结构包括工件库、推料气缸、顶料气缸、磁性传感器、光电传感器。

项目3 安装与调试加工单元1．填空题（1）手指气缸；伸缩气缸；冲压主轴气缸（2）冲压主轴气缸；安装板（3）漫射式光电传感器（4）磁性传感器2．判断题（1）错误（2）错误（3）正确3．简答题（1）物料台检测传感器检测到工件后，PLC控制程序驱动气动手指将工件夹紧→伸缩气缸缩回到冲压主轴气缸下方→冲压主轴气缸活塞杆向下伸出冲压工件→完成压动作后向上缩回→物料台重新伸出→到位后气动手指松开。

（完整版）⾃动化⽣产线安装与调试--试卷及答案（开）卷考试时间：__90__分钟⼀、填空题（20空，每空1.5分，共30分）1、⽓压传动系统的主要组成部分有：⽓源装置、执⾏元件、控制元件和辅助元件组成。

2、16进制的F转换为10进制是15 。

3、光纤式光电开关由光纤检测头和光纤放⼤器两部分组成，这两者⽤光纤相连。

4、同步齿轮距为55mm，共11个齿，步进电动机每转1转，机械⼿移动55 mm。

5、PLC的基本组成包括硬件和软件两部分。

6、⽓动控制元件是控制和调节空压缩空⽓压⼒、流量和流动⽅向及发送信号的重要元件。

7、连接S7-200系列PLC与个⼈计算机需要使⽤STEP7 编程软件。

8、控制阀的⽓路端⼝分为输⼊⼝、输出⼝和排⽓⼝。

9、光电传感器把光信号转换为电信号。

⼆、判断题正确判√错误判×（10题，每题2分，共20分）1、⽓动回路⼀般不设排⽓管路（X）2、压缩空⽓具有润滑性能（X）3、双电位磁控阀的两个电控信号不能同时为“1”（V）4、YL-335B⽣产线供料单元料仓中⼯件不⾜时，传感器的信号为“1”（X）5、步进电机的转速由脉冲数决定（V）6、PLC在⼯作时采⽤巡回扫描原理（V）7、按钮应该接在Q0.0端点上（X）8、双电位磁控阀的两个电控信号不能同时为“1”（√）9、⽓源装置给系统提供⾜够清洁⼲燥且具有⼀定压⼒和流量的压缩空⽓（V）10、光电传感器不能安装在⽔、油、灰尘多的地⽅（V）三、选择（5题，每题2分，共10分）1、变频器的主电路输出与（D ）连接A、步进电机B、PLCC、驱动器D、三相异步电动机2、2、2、PLC在⼯作时候采⽤（A）原理A、循环扫描原理B、输⼊输出原理C、集中采样、分段输出原理3、在PPI⽹络配置中,NETR是（B）指令A、⽹络读B、⽹络写C、写⽹络D、读⽹络4、变排⽓节流阀⼀般安装在（C ）的排⽓⼝处A、空⽓压缩机B、控制元件C、执⾏元件D、辅助元件5、驱动器的控制元件输⼊端使⽤的是（C）电压A、DC12CB、DC36VC、DC24VD、DC48V四、论述题（共25分）1、TPC706K⼈机界⾯有哪些接⼝？这些接⼝各⾃有何⽤途？（6分）答：LAN（RJ45）：以太⽹接⼝串⼝（DB9）：1个RS232和1个RS485USB1：主⼝USB2：从⼝，⽤于下载⼯程电源接⼝：24V DC ±20%第1页，共2页第2页，共2页 2、简述分析磁性开关是如何控制⽓缸活塞运动的两个位置的？（6分）答：磁性开关在⽣产线中⽤于⽓缸的伸出或缩回的检测；在装配站中，在⽓动摆台中⽤磁性开关检测旋转到位信号；调整的⽅法：先把磁性开关装在⽓缸上，磁性开关的位置根据控制对象的要求调整，只要让磁性开关到达指定的位置后，⽤螺丝⼑旋紧固定螺钉。

湖北交通职业技术学院2011-2012学年第二学期自动化生产线安装与调试试题（A卷）班级： 100371 班姓名：_______________ 学号:________________题号一二三四五六总分得分一：选择题（20分）1、漫射式光电开关利用光照射到被测工件上后（A）光纤而工作。

A：反射 B：折射C：衍射 D：干涉2、SPWM的载波信号为（D）。

A：正弦波 B：方波 C：双指数波D：三角波3、在分拣单元的CPU224XP上，有（B）A/D，一路D/A。

A：一路B：两路 C：四路 D：八路4、YL-335B控制系统采用PPI（A）进行通信。

A：串行总线 B：并行总线5、YL-335B外部供电电流为（C）AC380V/220V。

A：三相三线制B：三相四线制 C：三相五线制D：都可以6、S7-200系列PLC硬件接口为RS-485通信接口，为（B）通信方式。

A：全双工B：半双工C：单工 D：均可以7、装配单元的电磁阀组由6个（A）单电控电磁换向阀组成。

A：二位五通B ：二位三通C：三位五通D：五位五通8、YL-335B分拣单元有（B）个物料槽。

A：2 B：3 C：4 D：59、人机界面TPC7062K供电电源为（B）V直流电源。

A：12 B：24 C：48 D：6010、YL-335B自动生产线空气压力要求为（C）MPa。

A：0.4 B：0.5 C：0.6 D：0.7二：填空题；（每空1分，共20分）3. 光纤式光电接近开关由光纤检测头和光纤放大器两部分组成。

4. S7-200PPI通信参数为：地址是 2 ，波特率是 9600kbit/s ，起始位是 1 ，偶校验位是 1 。

5. 回转物料台的回转角度能在 0°~90°、 0°~180°之间任意调节。

6. 工业机器人按照结构形式和编程坐标系主要分为直角坐标机器人、圆柱坐标机器人、极坐标机器人和关节机器人。

最新资料欢迎阅读2020 智慧树，知到《自动化生产线安装与调试》章节测试【完好答案】智慧树知到《自动化生产线安装与调试》章节测试答案第一章1、YL-335B自动化生产线在复位过程中，绿色警告灯以2Hz 的频次闪耀，该说法 ( ) 。

答案 :对2、可编程控制器的表达方式只有梯形图，该说法( ) 。

答案 :错3、YL-335B 自动化生产线设施要求空气压力在 0.9Mpa. ，该说法( ) 。

答案 :错4、用来检测加工台有无物料的传感器采纳的是磁性开关。

( )答案 :错5、MM420变频器参数中，恢复出厂值的参数是 ( ) 。

答案 : P09706、要求准时器 T37 延时 100s，则设定 K 值为( ) 。

答案 : 10007、梯形图的次序履行的原则是 ( ) 。

答案 :从左到右，从上到下8、YL-335B 自动化生产线开机前检查步骤是 ( ) 。

1、检查物料台上能否有异物，并进行清理。

2、检查空气压力能否在0.6-0.8Mpa 之间。

3、检查分拣站传递带上能否有异物并进行清理。

4、检查供料站料仓中工件能否充分。

5、检查装置站料仓内小圆柱工件能否充分。

答案 : 123459、自动化生产线拥有 ( ) 和系统性的技术特色。

答案 : 综合性10、YL-335B 控制系统采纳 PPI( ) 进行通讯。

答案 : 串行总线第二章1、YL-335B 生产线的分拣单元驱动传递带的电机是步进电机，该说法 ( ) 。

答案 : 错2、自动分拣系统气动控制回路中分拣气缸的初始状态应为伸出状态。

( )答案 :错3、自动分拣系统中使用的气缸是非标准气缸。

( )答案 :错4、自动分拣系统中的分拣气缸是双活塞杆气缸。

( )答案 :错5、( ) 安装在整体式传感器安装支架的侧面，其作用是检测工件材质能否为金属。

答案 :电感式靠近开关6、当上一个单元送来的工件放到分拣单元的传递带上，并被入料口的漫射式光电传感器检测到时，系统将信号传输给 PLC，经过 PLC 的程序启动 ( ) ，电机运行驱动传递带工作，把工件带进传感器分拣区等候分拣。

机密★启用前吉林电子信息职业技术学院2019—2020学年度第一学期《 自动化生产线安装与调试 》考试试题（1卷）（开卷）试卷使用班级：17机电一体化技术一、填空题（共40分，每空2分）1、传感器种类繁多，按从传感器输出电信号的类型不同，可将其划分2、根据光电编码器的工作原理，可以将其分为 、 和 编码器两种。

3、控制元件主要有 、 、 和 三种。

4、流量控制阀包括 ， ， 和 等三种。

5、电磁阀按阀切换通道数目的不同可以分为 、 、和；同时，按阀芯的切工作位置数目的不同又分为 、和 。

电源。

7、步进电动机是一种将电脉冲信号转换成 的电磁机械装置。

二、简答题（共20分，每题5分）1、数字光栅传感器有哪些主要特点？2、单作用气缸有什么特点？3、请简述分拣单元的功能是什么？班级： 姓 名： 学 号：密 封 线 内 不 要 答 题密 封 线3、增量式光电编码器的工作原理是什么？三、分析题（共10分）请根据加工单元装置侧常见故障，分析各个故障的处理方法。

四、设计题（共30分）供料单元的控制要求：工作站的主令信号和工作状态显示信号来自控制模块，它由PLC、启动/停止按钮、急停按钮、状态指示灯组成，工作方式选择开关SA应置于“单站方式”位置。

具体控制要求如下：①设备上电和气源接通后，若工作单元的两个气缸均处于缩回位置，且料仓内有足够的待加工工件，则“正常工作”指示灯HL1常亮，表示设备准备好。

否则，该指示灯以1Hz 频率闪烁。

②若设备准备好，按下启动按钮，工作单元启动，“设备运行”指示灯HL2常亮。

启动后，若出料台上没有工件，则应把工件推到出料台上。

出料台上的工件被人工取出后，若没有停止信号，则进行下一次推出工件操作。

③若在运行中按下停止按钮，则在完成本工作周期任务后，各工作单元停止工作，HL2指示灯熄灭。

④若在运行中料仓内工件不足，则工作单元继续工作，但“正常工作”指示灯HL1以1Hz的频率闪烁，“设备运行”指示灯HL2保持常亮。
