化油器式汽油机燃料供给系的组成和工作原理参赛作品

汽油机燃料供给系统——汽油机燃料供给系统汽油机燃料供给系统的作用是根据发动机各种不同工作情况的要求，将一定量的燃油与空气配制成一定数量和浓度的可燃混合气供入气缸，并将燃烧做功后的废气引出气缸。

（一）汽油机燃料供给系统的组成与工作原理汽油机燃料供给系统的组成如图 2-29 所示。

1. 组成（1）汽油供给装置由燃油箱、燃油滤清器、燃油泵等组成。

（2）空气供给装置由空气滤清器等组成。

（3）可燃混合气形成装置由化油器等组成。

（4）可燃混合气供给和废气排出装置包括进气管、排气管和排气消声器等。

2.工作原理汽油在燃油泵的作用下，由燃油箱、油管至燃油滤清器，滤去其中的杂质和水分后，进入燃油泵，再压送至化油器中。

在气缸吸气作用下，空气经空气滤清器滤去所含的尘埃和杂质后高速流过化油器，并从化油器喷嘴吸出汽油，汽油在气流作用下雾化后与空气混合。

混合气经过进气管时进一步蒸发汽化，初步形成可燃混合气后分配到各缸，混合气燃烧膨胀后形成的废气经排气管和排气消声器排到大气中。

（二）简单化油器与可燃混合气的形成过程1.简单化油器（1）组成由浮子室、针阀、浮子、量孔、节气门、喉管等组成，如图 2-30 所示。

（2）构造发动机工作时，燃油泵将汽油泵入浮子室中，浮子和针阀可控制浮子室油面的高低。

浮子室上部有孔道与大气相通，使液面压力保持恒定。

下部有量孔与喷管相通，可将汽油喷入混合气室内。

喷管出口高于浮子室油面约 2~5mm，以防止汽油机不工作时汽油从喷管溢出。

量孔的作用是控制汽油流量。

混合气室直径最小处是喉管，喷管的出口即在此处，喉管的作用是增大空气流速，在喷管出口处造成真空。

混合气室底部有节气门，用来控制进入气缸的混合气数量，调节发动机的功率。

（3）工作原理当活塞在气缸内下行时，在活塞上方形成部分真空，外部空气流经喉管时，流速增加，在喉管处也产生真空，压力降低。

由于喉管处的压力小于浮子室压力，汽油从喷管吸出，并被高速流过的气流粉碎成雾状微粒。

化油器燃油供给系工作原理
化油器燃油供给系统的工作原理主要分为燃料供给、空气调节和汽化混合三个步骤：
1. 燃料供给：化油器通过燃油泵从燃油箱中提取汽油，并将其送入浮子室。

当浮子室内的汽油液位下降时，浮子下降，打开进气阀门，允许更多的燃油进入浮子室。

当液位上升时，浮子上升，关闭进气阀门，停止燃料供给。

这个过程保持了恒定的燃油液位，确保燃料供给的稳定。

2. 空气调节：空气通过进气道进入化油器，经过进气滤清器去除杂质后，通过进气门进入混合腔。

进气门的开合由节气门控制，节气门受到油门踏板的控制。

当油门踏板打开时，节气门打开，空气流量增加；当油门踏板关闭时，节气门关闭，空气流量减少。

通过调节空气流量，控制引擎的工作负荷。

3. 汽化混合：燃料从浮子室进入喷嘴，喷嘴细孔使燃油形成高速涡流，引起汽油蒸发，并与进入混合腔的空气混合。

燃油和空气的混合物在混合腔中形成高速气流，经过雾化器的作用，使燃料更好地与空气混合。

这个过程将液态汽油转化为可燃气体，以便在燃烧室中进行燃烧。

通过以上三个步骤，化油器燃油供给系统将燃油和空气有效地混合并供给给发动机进行燃烧，以产生动力驱动车辆。

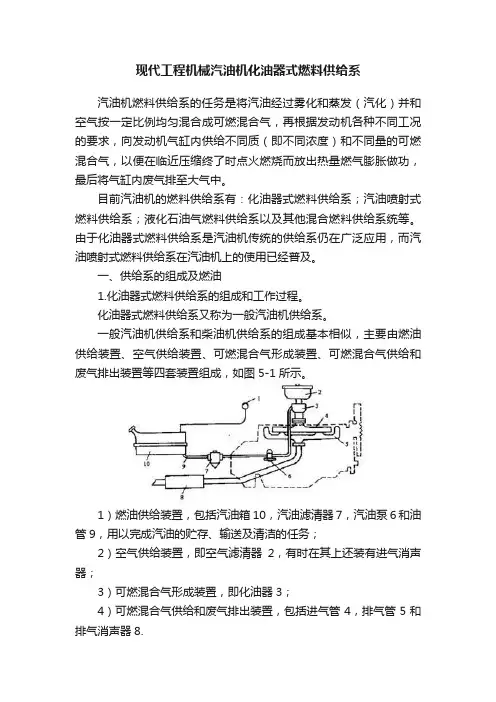

现代工程机械汽油机化油器式燃料供给系汽油机燃料供给系的任务是将汽油经过雾化和蒸发（汽化）并和空气按一定比例均匀混合成可燃混合气，再根据发动机各种不同工况的要求，向发动机气缸内供给不同质（即不同浓度）和不同量的可燃混合气，以便在临近压缩终了时点火燃烧而放出热量燃气膨胀做功，最后将气缸内废气排至大气中。

目前汽油机的燃料供给系有：化油器式燃料供给系；汽油喷射式燃料供给系；液化石油气燃料供给系以及其他混合燃料供给系统等。

由于化油器式燃料供给系是汽油机传统的供给系仍在广泛应用，而汽油喷射式燃料供给系在汽油机上的使用已经普及。

一、供给系的组成及燃油1.化油器式燃料供给系的组成和工作过程。

化油器式燃料供给系又称为一般汽油机供给系。

一般汽油机供给系和柴油机供给系的组成基本相似，主要由燃油供给装置、空气供给装置、可燃混合气形成装置、可燃混合气供给和废气排出装置等四套装置组成，如图5-1所示。

1）燃油供给装置，包括汽油箱10，汽油滤清器7，汽油泵6和油管9，用以完成汽油的贮存、输送及清洁的任务；2）空气供给装置，即空气滤清器2，有时在其上还装有进气消声器；3）可燃混合气形成装置，即化油器3；4）可燃混合气供给和废气排出装置，包括进气管4，排气管5和排气消声器8.化油器式燃料供给系的工作过程：在汽油泵6的作用下，汽油自汽油箱10流经汽油滤清器7，滤去所含杂质后，被吸入汽油泵6将汽油泵入化油器3中。

同时空气在气缸内真空吸力作用下则经空气滤清器2滤去所含灰尘后，进入化油器，汽油在化油器中实现雾化和蒸发，并与空气混合形成可燃混合气，经过进气管4分配到各个气缸。

混合气燃烧生成的废气经排气管5与排气消声器8被排到大气中。

汽油机在工作过程中为了随时了解油箱内的汽油量，还装了汽油油面指示表1。

汽油机在不同工况下要求配制出不同质、不同量的可燃混合气，主要依靠化油器来实现因而化油器是供给系的关键部件。

2.汽油化油器式燃料供给系发动机所用的燃料主要是汽油，必要时也可用酒精、甲醇等作为代用燃料。

汽车燃油供应系统工作原理汽车燃油供应系统是保证发动机正常运行的重要组成部分。

它负责将燃油从油箱输送至发动机，并确保恰当的燃油空燃比。

本文将详细介绍汽车燃油供应系统的工作原理。

1. 燃油供应系统的组成部分汽车燃油供应系统主要由燃油泵、燃油过滤器、燃油储存器、燃油喷射器及相关传感器组成。

其中，燃油泵负责将燃油从油箱中抽送至发动机。

燃油过滤器用于过滤燃油中的杂质，确保燃油的清洁度。

燃油储存器则用于储存燃油，并通过燃油喷射器喷射到发动机燃烧室中。

相关传感器用于监测燃油供应系统的工作状况。

2. 常见的燃油供应系统类型目前，汽车燃油供应系统主要有喷油式燃油系统和化油器式燃油系统两种类型。

喷油式燃油系统利用燃油喷射器实现燃油的喷射；而化油器式燃油系统则采用化油器将燃油与空气混合后供给发动机。

3. 喷油式燃油供应系统的工作原理喷油式燃油供应系统的工作原理如下：步骤1：油箱中的燃油通过燃油泵被抽送至高压油管中。

步骤2：高压油管中的燃油被送至燃油喷射器。

步骤3：燃油喷射器根据发动机的工作状态，通过控制阀门来喷射适量的燃油至发动机燃烧室。

步骤4：喷射到燃烧室中的燃油经过压缩、点火和燃烧，产生动力推动汽车前进。

4. 化油器式燃油供应系统的工作原理化油器式燃油供应系统的工作原理如下：步骤1：燃油从油箱通过燃油泵被送至化油器中。

步骤2：化油器中的喷嘴通过气流的作用将燃油雾化，并与进气管中的空气混合。

步骤3：混合后的燃油与空气通过进气阀进入发动机燃烧室。

步骤4：混合气经过压缩、点火和燃烧，推动汽车前进。

5. 燃油供应系统的优化和改进随着汽车技术的发展，燃油供应系统也在不断优化和改进。

例如，电子喷油系统的出现使得燃油喷射更加精确和高效，提高了发动机的性能和燃油经济性。

同时，采用电控式节气门和智能化的传感器，可以根据车速、负荷和环境条件等自动调整喷油量，实现更好的燃烧效果和排放控制。

总结：汽车燃油供应系统在发动机正常运行中起着至关重要的作用。
