铁塔放样讲座(酒杯型铁塔构造设计尺寸计算)

酒杯型铁塔构造设计尺寸计算（一）1、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。

1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长SX--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。

正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。

如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。

酒杯型铁塔构造设计尺寸计算(二)2、身腿部几何尺寸计算此节不仅适用于酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。

2．1身腿部几何尺寸图，见图4-2。

2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。

一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出酒杯型铁塔构造设计尺寸计算（三）3、同坡度塔身，腿接口尺寸计算此节不公适用于酒杯塔，对其它类似的塔也适用。

3．1同坡度塔身，腿，接口尺寸见图4-33．2同坡度塔身，腿，接口尺寸计算了对于同坡度的高塔身和多接腿的接口尺寸心须在几何尺寸计算之前进行校核，以防止因接口尺寸有误面影响整体坡度出现不一致。

同坡度接口尺寸计算可以用H0（垂高），也可以有H1，H2（一次高），当然有时也可以用S1，S2（二次高）。

但是，在进塔身，塔腿的断面尺寸计算时，必须用一次高计算出来的坡度系数进行翻面计算断面杆件几何尺寸才算是正确合理的，其他算法的坡度系数都是近似的。

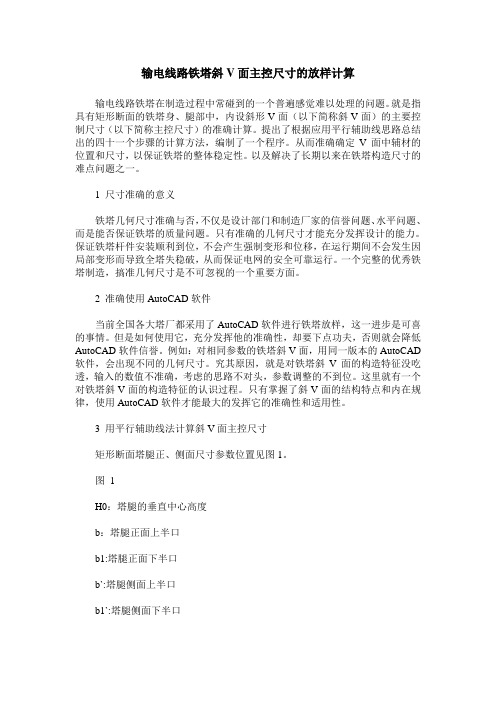

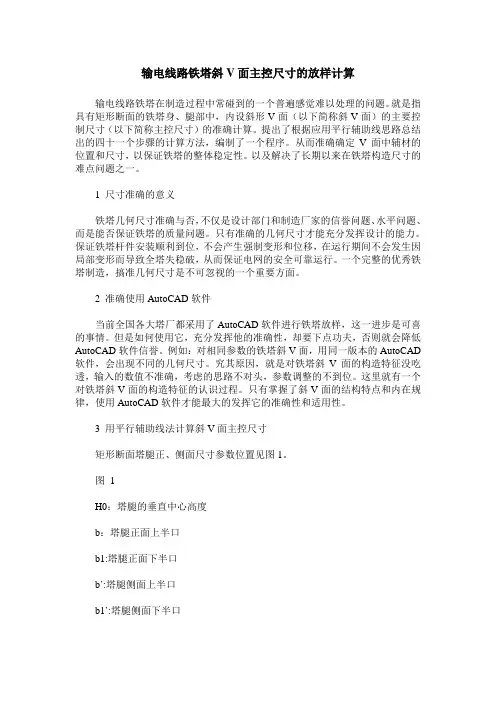

输电线路铁塔斜V面主控尺寸的放样计算输电线路铁塔在制造过程中常碰到的一个普遍感觉难以处理的问题。

就是指具有矩形断面的铁塔身、腿部中，内设斜形V面（以下简称斜V面）的主要控制尺寸（以下简称主控尺寸）的准确计算。

提出了根据应用平行辅助线思路总结出的四十一个步骤的计算方法，编制了一个程序。

从而准确确定V面中辅材的位置和尺寸，以保证铁塔的整体稳定性。

以及解决了长期以来在铁塔构造尺寸的难点问题之一。

1 尺寸准确的意义铁塔几何尺寸准确与否，不仅是设计部门和制造厂家的信誉问题、水平问题、而是能否保证铁塔的质量问题。

只有准确的几何尺寸才能充分发挥设计的能力。

保证铁塔杆件安装顺利到位，不会产生强制变形和位移，在运行期间不会发生因局部变形而导致全塔失稳破，从而保证电网的安全可靠运行。

一个完整的优秀铁塔制造，搞准几何尺寸是不可忽视的一个重要方面。

2 准确使用AutoCAD软件当前全国各大塔厂都采用了AutoCAD软件进行铁塔放样，这一进步是可喜的事情。

但是如何使用它，充分发挥他的准确性，却要下点功夫，否则就会降低AutoCAD软件信誉。

例如：对相同参数的铁塔斜V面，用同一版本的AutoCAD 软件，会出现不同的几何尺寸。

究其原因，就是对铁塔斜V面的构造特征没吃透，输入的数值不准确，考虑的思路不对头，参数调整的不到位。

这里就有一个对铁塔斜V面的构造特征的认识过程。

只有掌握了斜V面的结构特点和内在规律，使用AutoCAD软件才能最大的发挥它的准确性和适用性。

3 用平行辅助线法计算斜V面主控尺寸矩形断面塔腿正、侧面尺寸参数位置见图1。

图 1H0：塔腿的垂直中心高度b：塔腿正面上半口b1:塔腿正面下半口b`:塔腿侧面上半口b1`:塔腿侧面下半口H1:塔腿正面塔面中心高H1`:塔腿侧面塔面中心高a1:塔腿斜材角钢准线a2:塔腿水平材角钢准线a3:塔腿主材角钢准线a1`：平行于塔腿斜材的虚准线a2`：平行与于水平材的虚准线S：塔腿主材几何尺寸展开实长S=（b1-b）2+H12L：塔腿正面斜材几何尺寸展开实长L=H12+b12L`：塔腿侧面斜材几何尺寸展开实长L`=H1`2+b1`2α1：正面主材与斜材交角α1=COS-1[（S2+L2-b12）/2*S*L]α2：正面主材斜面倾斜角α2=tg-1[（b1-b）/H1]α1`：侧面主材与斜材交角α1`=COS-1[（S2+L`2- b`2）/2*S*L`] α2`：侧面水平材与斜材交角α2`=COS-1[（b`2+L`2-S2）/2*b1`*L`] α3`:侧面主材斜面倾斜角α3`=tg-1[（b1`-b1）/H1`]4 编制程序根据应用平行辅助线思路总结出的四十一个步骤计算斜V面主控尺寸的计算方法，编制的程序10Z（39）=ACSQ（90）Z（38）:Z（40）=D（90）/TANZ（38）20Z（41）=D（90）/SIN Z（38）:Z（42）=Z（90）/TANZ（38）30Z（43）=Z（90）/SIN Z（38）:Z（44）=Z（90）/TANZ（39）40Z（45）=Z（90）/SINZ（39）:Z（46）=B-Q*G+Z（32）+Z（35）50Z（47）=B（90）-G（90）*Q（90）+Z（40）+Z（43）:Z（48）=Z（47）-Z（46）60Z（49）*SINZ（300:Z（50）=COSZ（30）*Z（48）70Z（51）=Z（49）/TANZ（31）:Z（52）=E（49）/SINZ（31）80Z（53）=A+Z（33）+Z（34）+Z（34）+Z（50）+Z（36）+Z（51）90Z（54）=A（90）+Z（44）+Z（41）+Z（42）:Z（55）=C（90）+Z（45）+G（90）100Z（56）=C+G+Z（37）+Z（52）:Z（57）=SQR（Z（55）2+Z（56）2）110Z（58）=ACS（（Z（53）2+Z（54）2-Z957）2）/2/Z（53）/Z（54）120Z（59）=Z（47）*SINZ（30）:Z（60）=Z（47）*COSZ（30）130Z（61）=Z（47）*SINZ（38）:Z（62）=Z（47）*COSZ（38）140Z（63）=SQR（Z（60）2+Z（62）2—2*Z（60）*Z（62）*COSZ（58））150Z（64）= SQR（Z（60）2+Z（63）2—Z（62）2）/2/Z（60）/Z（63）160Z（65）=180-Z（58）-Z（64）:Z（66）+90-Z（64）:Z（67）=90-Z（65）170Z（68）=1980-Z（66）-Z（67）:Z（69）=Z（63）*SINZ（67）/SINZ（68）180Z970）=Z（63）*SIN（66）/SING/Z（68）:Z（71）+ASN（Z（69）/Z （59））190Z（72）+ASN（Z（8-70）/Z（61））:Z（73）+Z（49）*SINZ（71）200INPUT“X=”，X，“X（90）=”，X（90）；“W=”，W，“W（90）=”，W （90）205INPUT“A=”，A，“A（90）”=，A（90）210Z（74）=W*COSZ（71）+A:Z（75）+Z（73）+Z（74）215Z（76）=W（90）*COSZ（72）+A（90）220Z（77）=Z（75）/TANZ（58）:Z（78）=Z（75）/SINZ（58）230Z（79）=Z（76）/TANZ（58）:Z（80）+Z（76）/SINZ（58）240A=X+Z（34）+Z（50）-Z（77）-Z（80）250A（90）=X（90）+Z（41）+Z（42）-Z（78）-Z（79）260PRINT “K=”；TANZ（71），”K（90）=”；TANZ（72），”A=”；A270PRINT “A（90）=”；A（90），”B=”；B280INPUT “C=”，C，”C（90）=”，C（90）290V=A+C:V（90）=A（90）+C（90）300B+SQR（V2+V（90）2-2*V*V（90）*COS（58））310M=SQR（V2+A（90）2-2*V*A（90）*COSZ（58））320M（90）=SQR（AA2+V（90）2-2*A*V（90）*COSZ（58））330J=ACS（（B2+M2-C（90）2）/2/B/M）340J（90）=ACS（（B2+M（90）2-C2）/2/B/M（90）:J（95）+180-J-J（90）350E=BXSINJ（90）/SINJ（95）:E（90）=BXSINJ/SINJ（95）360F=M（90）-E（90）:F（90）+M-E:A=V:A（90）=V（90）370PRINT “B=”；B，“M=”；M，“M（90）=”；M（90），“E=”；E380PRINT “E（90）=”；E（90），“F=”；F，“F（90）=”；F（90）390GOTO 270以上编成的程序，利用袖珍式电子计算机进行速算将大大提高了计算的速度和准确度。

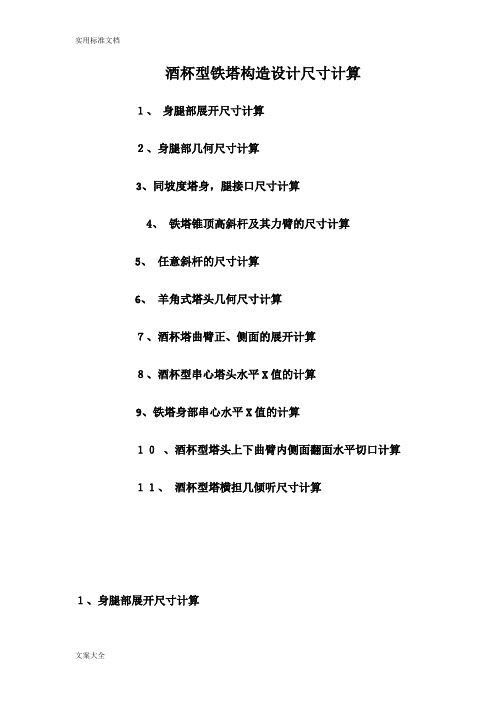

酒杯型铁塔构造设计尺寸计算１、身腿部展开尺寸计算２、身腿部几何尺寸计算3、同坡度塔身，腿接口尺寸计算4、铁塔锥顶高斜杆及其力臂的尺寸计算5、任意斜杆的尺寸计算6、羊角式塔头几何尺寸计算７、酒杯塔曲臂正、侧面的展开计算８、酒杯型串心塔头水平X值的计算9、铁塔身部串心水平X值的计算１０、酒杯型塔头上下曲臂内侧面翻面水平切口计算１１、酒杯型塔横担几倾听尺寸计算１、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。

1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算1.根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2.按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长S X--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。

正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。

如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。

２、身腿部几何尺寸计算此节不仅适用天酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。

2．1身腿部几何尺寸图，见图4-2。

2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。

一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出3、同坡度塔身，腿接口尺寸计算此节不光适用于酒杯塔，对其它类似的塔也适用。

3．1同坡度塔身，腿，接口尺寸见图4-33．2同坡度塔身，腿，接口尺寸计算了对于同坡度的高塔身和多接腿的接口尺寸心须在几何尺寸计算之前进行校核，以防止因接口尺寸有误面影响整体坡度出现不一致。

酒杯型铁塔构造设计尺寸计算：身腿部展开尺寸计算身腿部几何尺寸计算同坡度塔身腿接口尺寸计算铁塔锥顶高斜及其力臂的尺寸计算任意斜杆的尺寸计算羊角式塔头几何尺寸计算酒杯塔曲臂正、侧面的展开计算酒杯型串心塔头水平Ｘ值的计算铁塔身部串心水平Ｘ值的计算酒杯型塔头上、下曲臂内侧面翻面水平切口计算酒杯型塔横担几何尺寸计算铁塔身、腿部水平三角断面尺寸的计算铁塔节点紧凑设计中的双心斜交尺寸计算酒杯型塔双地线架展开尺寸的计算酒杯型塔颈部曲点三角形尺寸计算（一）酒杯型塔颈部曲点三角形尺寸计算（二）酒杯型塔颈部正、侧面三个口的关系铁塔身腿部水平三角断面正端距Ｆ、Ｅ极限值的计算双地线架的塔帽子展开尺寸计算防止酒杯型塔颈下内侧面出现不合理结构酒杯型铁塔构造设计尺寸计算１、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。

1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算1.根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2.按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长S X--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。

正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。

如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。

２、身腿部几何尺寸计算此节不仅适用天酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。

2．1身腿部几何尺寸图，见图4-2。

2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。

一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出3、同坡度塔身，腿接口尺寸计算此节不公适用于酒杯塔，对其它类似的塔也适用。

铁塔双面夹角的准确快速确定法：铁塔双面夹角的准确快速作图各种双面夹角快速确定实例塔材斜曲件卡板角度变换及使用方法内、外斜曲角钢开合角度的确定方法四种电焊塔脚斜补强板角度的确定方法正四棱台对角内外补强板角度的确定方法斜八方基础补强板角度尺寸计算法水泥杆斜抱箍补强板角度的确定法铁塔双面夹角的准确快速确定法铁塔双面夹角示意图见下图铁塔双面夹角示意图8．1铁塔双面夹角的准确快速作图一、铁塔双面夹角作图说明：1.弯曲的铁塔部件虽然加工周期长成本高，但从设计造型，力学及经济等观点要求，一些塔材的必要弯曲又是不可避免的。

因此对设计有三点要求：（1）尽量减少塔材的弯曲设计；（2）对于必要的弯曲部分，要在板件或短件上弯曲；（3）一般角钢的开角合角及两端弯曲角不大的（钉孔处间隙值等于小于5mm）均不做弯曲变形处理（钉孔处间隙值大于5mm者才做弯曲变形处理）。

2.确定铁塔双面夹角的近似方法很多，但准确方法，一般贯用于烦旧的投影法。

须知铁塔放样地板上存在展开实样，没有投影样子，如采用投影法只好特意现补作投影样子，这样投来投去步骤烦多，单人难作，所以一般采用近似方法来代替。

3.第八章所介绍的铁塔双面夹角的准确快速确定法，完全是利用放样地板上的现有展开实样，只取其局部，（不到半平方米的总作业面积即可），只要单人作业划线，最多的也用不了十几分钟，就可以做出各面的准确夹角，现在采用计算器电算那就更快了。

4.第八章的方法还适用于流道结构双面夹角的准确快速确定。

可以利用展开下料样板的展开角度，只取其局部适用部分做起来也很方便。

5.第八章所介绍的方法，一律不可在尚未展开的投影样子上使用。

用计算器电算时，不可取投角，必须取展开角。

6.为便于撑握和使用，作定角图步骤和顺序，不采用叙述方式，而采用按流水号码配合方向箭头的简明作图法。

具体规定如下（1）1、2、3、4、……n-2、n-1、n 表示作图步骤和顺序1’、2’、3’、4’……n’-2 、n’-1、—n’(2)始点 n 终点表示作图划线方向3. n 表示垂直相交线(4) Rn’表示划第n步弧所用的半径Rn(5) 表示辅助线、及中心线(6) 表示曲弯线段(7) 表示卡板垂直于曲线方向(8) 表示卡板不垂直于曲线方向。

典型特殊结构铁塔的投影展开放样图6---1 铁塔腿部v 形面局部投影展开放样示意图图6---11、用投影法求作地线架支撑杆的开合角（无坡身）这种投影方法是在未展开的投影图上进行的，这个图6—2 可以按着一定的比例缩小后制出。

下面图6—2 是简化后的投影图及投影法。

图6---2 地线架支撑杆的开合角（无坡身）左边的角钢是开角，其作图顺序是1. 2. 3. 4. 5.右边的角钢是合角，其作图顺序是1’,2’,3’,4’,5’.２、地线架支撑杆的开合角（有坡身）用投影法求作有坡度身段，就是指身段具有一定的坡度，作图条件与作图步骤顺序与第一节相同。

但左边的角钢是合角，其作图的步骤见图6—4中的1. 2. 3. 4;而右边的角钢是开角，其作图步骤见图６—3中的1’,2’,3’,4’.图6---3 地线架支撑杆的开合角投影图（有坡身）３、用投影法求作用投影法求作导线横担上弦的开合角（有坡身）有坡度身段横担上弦的开合角的作图条件同第一节。

左边的角钢是开角，其作图步骤见图6—4 中的1. 2. 3. 4; 右边的角钢是合角。

如果当合角角度小到不能穿螺栓的程度时,就应采取扭曲，即扭肢。

右边的作图步骤是1’,2’,3’,4’。

A角即是合角的角度，也是扭曲的角度。

图 6—4 导线横担上弦杆的开合角（有坡身）４、塔腿v面的展开（之一）在图6—5上取点B，作水平线P与主角钢背交于E向上作水平线，取EF=BE=a，这时BF=a2,B’’B’=BF=2作为V面上控制口．V面边长为l，尚未展开的V面已形成B’B’’0’.在过点B作垂线交于A和A’，其中A’位于V面中心线上，过A’作A’B的垂线Z，取A’’’’n=AB=S,此时，∠AnA为46就是正面与V面的夹角，边的46再加上90等于136就是V面横材的真实垂直于曲线的弯曲角度。

此时塔腿斜材的真实截面已出现，把nm边展开到1~4线上去，1,3,4线分别是n,k,m的展开位而n的投影为2线。
