流体密封技术串讲

液体密封知识点总结一、液体密封的分类液体密封按照其结构、封闭方式和使用范围可以分为多种类型，常见的液体密封包括静态密封、动态密封、旋转密封、往复密封等。

静态密封和动态密封是根据密封部件的运动方式分类的，而旋转密封和往复密封是根据密封的工作方式分类的。

1.静态密封：静态密封是指密封部件在工作状态下不会发生相对运动的密封形式，主要应用在管道、容器、泵、阀门等设备的连接处。

常见的静态密封形式有橡胶密封圈、金属垫片密封、螺纹连接密封等。

2.动态密封：动态密封是指密封部件在工作状态下会发生相对运动的密封形式，主要应用在活塞、阀杆、旋塞等工作部件的密封处。

常见的动态密封形式有活塞环、O型圈、密封垫等。

3.旋转密封：旋转密封是指用于旋转轴的密封形式，常见的旋转密封形式有油封、机械密封等。

4.往复密封：往复密封是指用于往复运动活塞的密封形式，主要应用在活塞式泵、液压缸等设备中。

常见的往复密封形式有活塞环、密封环等。

二、液体密封的材料液体密封材料的选择对于密封效果和密封件的寿命具有重要影响，合适的材料能够有效地提高密封件的性能和使用寿命。

常见的液体密封材料包括橡胶、塑料、金属、织物等，不同的材料在密封性能、耐磨性、耐高温性、耐腐蚀性等方面有着不同的特点。

1.橡胶密封材料：橡胶是一种常见的密封材料，具有良好的密封性能、弹性和耐磨性，主要应用在静态密封和动态密封中。

常见的橡胶密封材料有丁腈橡胶、氟橡胶、丙烯橡胶等，根据不同的工作条件和要求选择合适的橡胶密封材料。

2.塑料密封材料：塑料密封材料具有良好的耐腐蚀性、耐高温性和化学稳定性，主要应用在化工设备、食品机械等领域。

常见的塑料密封材料有聚四氟乙烯（PTFE）、聚乙烯（PE）、聚丙烯（PP）等。

3.金属密封材料：金属密封材料具有良好的耐磨性、耐高温性和抗压性，主要应用在高压密封和高温密封领域。

常见的金属密封材料有不锈钢、铜、铝等。

4.织物密封材料：织物密封材料具有良好的柔韧性和耐磨性，主要应用在车辆、机械设备等领域。

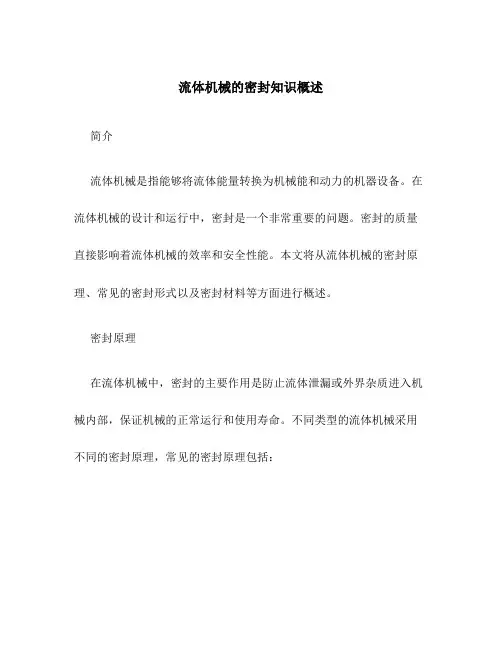

流体机械的密封知识概述简介流体机械是指能够将流体能量转换为机械能和动力的机器设备。

在流体机械的设计和运行中，密封是一个非常重要的问题。

密封的质量直接影响着流体机械的效率和安全性能。

本文将从流体机械的密封原理、常见的密封形式以及密封材料等方面进行概述。

密封原理在流体机械中，密封的主要作用是防止流体泄漏或外界杂质进入机械内部，保证机械的正常运行和使用寿命。

不同类型的流体机械采用不同的密封原理，常见的密封原理包括：静密封静密封是通过材料本身的弹性变形或与配对零件相互压紧来实现的。

静密封一般适用于低速、低压、无轴向力和无轴向位移的密封要求，如法兰密封、垫片密封等。

动密封动密封是通过与旋转或摆动的轴配合的密封结构实现的。

动密封适用于高速、高压、有轴向力和有轴向位移的密封要求。

常见的动密封形式包括机械密封、活塞环密封等。

静动结合密封静动结合密封是静密封和动密封的结合形式。

它既具备了静密封的简单性和可靠性，又有动密封的密封性能。

常见的静动结合密封形式包括O型圈密封、活塞杆密封等。

常见的密封形式在流体机械中，常见的密封形式包括：法兰密封法兰密封是通过将两个法兰连接并用密封垫片或密封圈进行密封的形式。

法兰密封广泛应用于管道系统和容器设备中，具有密封可靠、安装方便等优点。

机械密封机械密封是通过两个相对旋转的密封面之间的摩擦来实现的。

机械密封主要由一个旋转部分和一个静止部分组成。

机械密封适用于高速、高压、有轴向力和有轴向位移的密封要求。

活塞环密封活塞环密封是通过活塞环与气缸壁之间的间隙来实现密封的形式。

活塞环密封适用于活塞式压缩机、内燃机等设备，具有良好的密封性能和耐用性。

O型圈密封O型圈密封是通过O型圈与配对零件之间的间隙来实现密封的形式。

O型圈密封通常用于静动结合的密封要求，具有密封可靠、安装方便等特点。

密封材料密封材料的选择对于流体机械的密封性能至关重要。

常见的密封材料包括：橡胶是一种广泛应用于密封件的材料，其具有良好的弹性和抗压缩性能，适用于一般的密封要求。

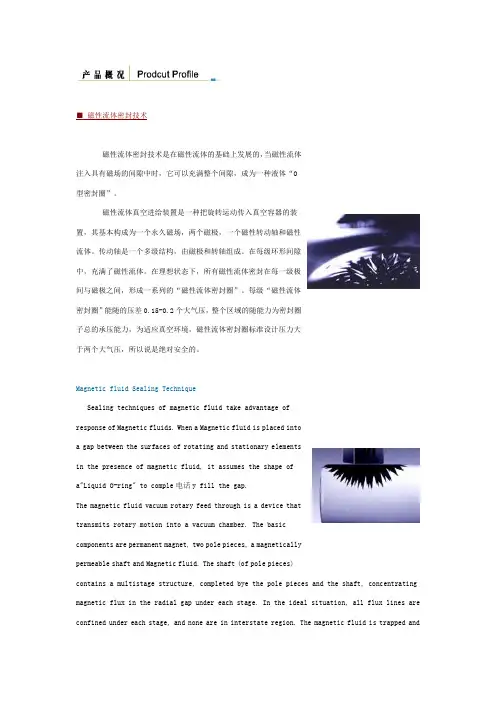

■磁性流体密封技术磁性流体密封技术是在磁性流体的基础上发展的，当磁性流体注入具有磁场的间隙中时，它可以充满整个间隙，成为一种液体“O型密封圈”。

磁性流体真空进给装置是一种把旋转运动传入真空容器的装置，其基本构成为一个永久磁场，两个磁极，一个磁性转动轴和磁性流体。

传动轴是一个多级结构，由磁极和转轴组成。

在每级环形间隙中，充满了磁性流体。

在理想状态下，所有磁性流体密封在每一级极间与磁极之间，形成一系列的“磁性流体密封圈”。

每级“磁性流体密封圈”能随的压差0.15-0.2个大气压，整个区域的随能力为密封圈子总的承压能力，为适应真空环境，磁性流体密封圈标准设计压力大于两个大气压，所以说是绝对安全的。

Magnetic fluid Sealing TechniqueSealing techniques of magnetic fluid take advantage ofresponse of Magnetic fluids. When a Magnetic fluid is placed intoa gap between the surfaces of rotating and stationary elementsin the presence of magnetic fluid, it assumes the shape ofa"Liquid O-ring" to comple电话y fill the gap.The magnetic fluid vacuum rotary feed through is a device thattransmits rotary motion into a vacuum chamber. The basiccomponents are permanent magnet, two pole pieces, a magneticallypermeable shaft and Magnetic fluid. The shaft (of pole pieces)contains a multistage structure, completed bye the pole pieces and the shaft, concentrating magnetic flux in the radial gap under each stage. In the ideal situation, all flux lines are confined under each stage, and none are in interstate region. The magnetic fluid is trapped andheld in each-stage, forming a series of " Liquid Oring" with intervening regions that are filled with air. Each stage can typically sustain a pressure differential of 0.15-0.2 atmospheres. All stages act in series to provide a total pressure capability for the seal. For vacuum applications Magnetic fluid seals are normally designed to sustain a pressure differential of greater than two atmospheres, thus allowing a safety margin.■特性密封圈特性：磁性流体包围整个转轴，成为一隔绝空气，水气，烟雾等元素的密封圈，几乎无泄漏的特性，密封圈的泄漏微弱到已无法测量，甚至使用质谱仪也无法测量（1*10-11Torr/e/sec）Hermetic sealing: The Magnetic fluid surrounding the shaft provides a hermetic seal against gas, vapor, mist and other contaminants.长寿命特性："液体O型密封圈"由一个稳定的磁性流体构成，其装置可长期使用10年无需维修。

流体密封技术——原理及应用一、流体密封的原理流体密封的原理可以概括为两个方面，一是根据流体的压力原理，利用密封件与被密封物之间的接触面积和压力差产生密封效果；二是根据流体分子间的黏性和表面张力，利用密封件与被密封物表面的接触形成附着力，从而实现密封效果。

具体地说，流体密封的原理包括以下几个方面：1.压力密封原理：在管道、设备和机械部件的连接处，通过设计和制造密封结构，使气体或液体在高压作用下不泄漏或少泄漏。

2.润滑密封原理：液体或润滑油通过分子间的黏性和表面张力，填充密封结构的间隙，形成润滑膜，以降低摩擦和磨损。

3.机械密封原理：通过压盖、垫圈、O型圈等制造出密封结构，实现对液体或气体的封闭和控制。

4.真空密封原理：利用真空环境下的低压差，通过各种密封结构，有效隔离外界环境和内部气体或液体。

二、流体密封的应用1.机械设备：流体密封技术在各种机械设备中都有广泛应用，如泵、压缩机、气动机械、离心机等。

通过优化密封结构和选择合适的密封材料，可以实现机械设备的高效运行和长寿命。

2.汽车制造：流体密封技术在汽车制造中起到重要作用，如发动机密封、变速器密封、液压系统密封等。

优良的密封性能能够保证汽车各种液体的正常运行和防止泄漏。

3.石油化工：石油化工行业对流体密封技术要求极高，如石油管道密封、储罐密封、阀门密封等。

流体密封技术的应用可以保障生产安全，减少能源和资源的浪费。

4.航空航天：航空航天领域对流体密封的要求更为严格，如航空发动机密封、润滑系统密封等。

优异的密封性能可以确保航空器的正常运行和飞行安全。

三、流体密封技术的发展趋势随着科学技术的不断发展，流体密封技术也在不断创新和改进。

1.高温高压密封：随着工业生产的发展，对高温高压环境下的密封要求越来越高。

因此，未来的流体密封技术需要具备高温高压的耐受性和稳定性。

2.超低泄漏密封：对一些环境和设备来说，泄漏率需要控制在极低的范围内，以确保环境安全和设备性能。

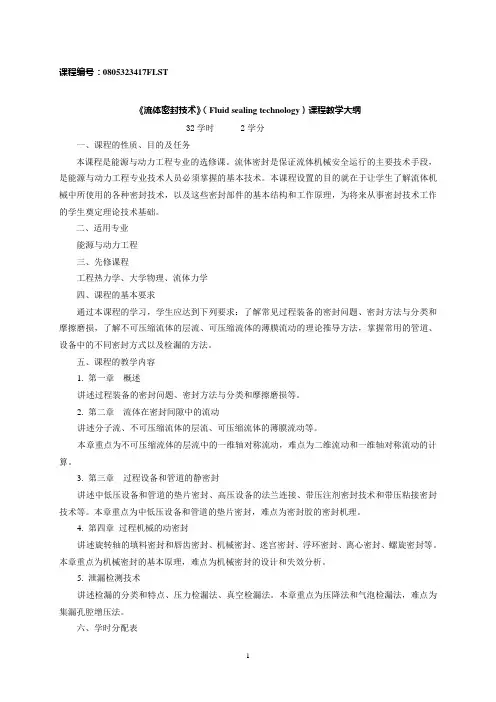

课程编号：0805323417FLST《流体密封技术》（Fluid sealing technology）课程教学大纲32学时 2学分一、课程的性质、目的及任务本课程是能源与动力工程专业的选修课。

流体密封是保证流体机械安全运行的主要技术手段，是能源与动力工程专业技术人员必须掌握的基本技术。

本课程设置的目的就在于让学生了解流体机械中所使用的各种密封技术，以及这些密封部件的基本结构和工作原理，为将来从事密封技术工作的学生奠定理论技术基础。

二、适用专业能源与动力工程三、先修课程工程热力学、大学物理、流体力学四、课程的基本要求通过本课程的学习，学生应达到下列要求：了解常见过程装备的密封问题、密封方法与分类和摩擦磨损，了解不可压缩流体的层流、可压缩流体的薄膜流动的理论推导方法，掌握常用的管道、设备中的不同密封方式以及检漏的方法。

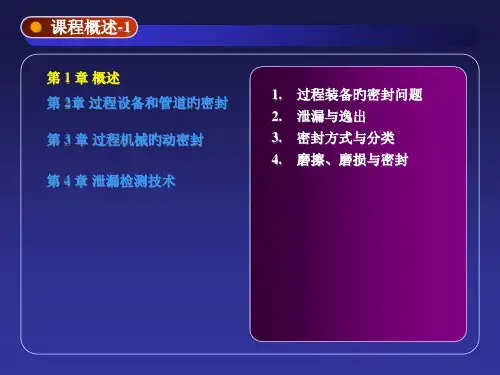

五、课程的教学内容1. 第一章概述讲述过程装备的密封问题、密封方法与分类和摩擦磨损等。

2. 第二章流体在密封间隙中的流动讲述分子流、不可压缩流体的层流、可压缩流体的薄膜流动等。

本章重点为不可压缩流体的层流中的一维轴对称流动，难点为二维流动和一维轴对称流动的计算。

3. 第三章过程设备和管道的静密封讲述中低压设备和管道的垫片密封、高压设备的法兰连接、带压注剂密封技术和带压粘接密封技术等。

本章重点为中低压设备和管道的垫片密封，难点为密封胶的密封机理。

4. 第四章过程机械的动密封讲述旋转轴的填料密封和唇齿密封、机械密封、迷宫密封、浮环密封、离心密封、螺旋密封等。

本章重点为机械密封的基本原理，难点为机械密封的设计和失效分析。

5. 泄漏检测技术讲述检漏的分类和特点、压力检漏法、真空检漏法。

本章重点为压降法和气泡检漏法，难点为集漏孔腔增压法。

六、学时分配表七、主要参考书1.蔡仁良等《过程装备密封技术》（2版）北京：化学工业出版社2006年2.顾永泉《实用密封技术》（1版）北京：机械工业出版社2002 年3.顾永泉《流体动密封》（1版）东营：石油大学出版社1999年4.海因茨K. 米勒，伯纳德S. 纳乌《流体密封技术——原理与应用》，北京：机械工业出版社2002年。
