ARCGIS中花边图框的制作~
- 格式:pdf
- 大小:355.88 KB
- 文档页数:9
1、使原有图外裁剪框图层处于编辑状态。
2、设置——系统参数——显示线坐标系统,勾选——拿笔记录左下角跟右上角坐标。
3、打开mapgis主菜单,——实用服务——投影变换——系列标准图框——键盘生产矩形图框
4、矩形分幅方法——任意公里矩形分幅,以保证横、纵向结束公里值x2、y2能够输入数值。
5、图廓参数:单位为km,输入表格内数值,本框内输入的坐标x、y,与测量坐标相反。
起始网格值X、Y与x1、y1相对应,网间隔为0.5。
6、边框参数:单位为mm,内间距:50,外间距5,边框宽5。
网线类型:绘制十字坐标线。
勾选比例尺,比例尺为原地图比例尺,一般国家二调为1:1000,十字线长50,
7、坐标系:国家坐标系统
8、点参数:改为打印后能看清的大小值。
例。
用ARCGIS制作图框花边1.在arcgis标题栏点击视图选项,选择数据框属性
2.在数据框属性页面中选择框架,单击样式选择器
3.在边框选择器页面中:属性→更改符号→编辑符号
4.打开符号属性编辑器:属性→更改符号→编辑符号
①单击添加简单线符号,共添加3条,修改上下2条线的宽度;
②选中中间一栏,在类型中选择标记线符号,单击,在符号选择器中选择编辑符号。
③在符号属性编辑器中,类型选择:字符标记符号;字体选择:wingdings ,在字体符号中选择花边的形状,根据图框大小调整花边形状的大小和颜色。
最后点击确定。
④选中中间的花边,在模板中修改间隔至合适距离(10-15)
⑤在制图线符号→线属性中调整偏移量,使花边至上下2条线的
距离合适。
5.花边制作完成。
ArcGIS地图制图教程—超详细【值得推荐】参加⼯作,除了平时出差,⼤部分时间都在使⽤ArcGIS处理数据、制图,在此,先将⼀些制图的⼩⼼得撰写出来,希望能与各位共同交流。
1 数据准备:点、线、⾯等⽮量数据、栅格数据的准备等(下⼀更会详细介绍数据处理等⽅⾯的内容);2 加载数据:打开ArcGIS软件,加载需要出图的数据,如下图1:加载了新疆北疆地区的栅格数据、⼀些县市、主要居民点位置⽮量数据(数据来源:国家基础地理信息库);图13 数据渲染:数据加载完成之后,如果只是以这种形式去制图,很不美观,因此,在此之前需要对数据进⾏渲染。
双击左侧图层列表中红⾊框内的渲染图符号,如图2左;出现如图2右,在弹出的图符号设置的对话框内,可以选择图符号的样式、⼤⼩、颜⾊等信息;图2如果只对点、线、⾯数据进⾏统⼀图符号渲染,就可以基本按上述思路去设置,栅格数据渲染更加简单,单击现有渲染图符号,进⾏颜⾊条带选择就OK了。
但在此处提⼀下:(1)如果需要根据某些县市名称不同,⽽对点、线、⾯进⾏不同符号渲染,则应选中图层,右键属性“Properties”,点击“Symbology”选项卡,然⽽点击“Categories”,在右侧Value Field选择分类显⽰的字段,之后下⾯Add All Values,就会以不同颜⾊来渲染不同要素,见图3;图3(2)如果需要对每个要素进⾏标注,则在图3界⾯中点击Labels选项卡(图4),左上⾓蓝⾊框内的单选框⼀定要打√,否则不显⽰标注;下⾯红⾊框内的Label Field为需要标注的字段,本⽂以标注名称为例;Text Symbol可以设置标注的字体样式、⼤⼩、颜⾊等;图4地图渲染⽅式众多,写的就是⼀些常⽤的,多⽤⼀⽤,多去尝试下,就知道咋回事了,要知道“软件是经得起折腾的!”,更多⼲货敬请关注:GIS前沿下⾯是渲染过后的地图显⽰,见图5。
图54 地图制图啰嗦了这么久,到主题了~~~单击菜单“View——Layout View”,或者点击图5中红⾊框内的快捷按钮,都可以切换到地图制图模块(图6);图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”,见图7,图7上⾯的红⾊框内是选择系统⾃带的纸张⼤⼩,下⾯的红⾊框内是⾃定义纸张⼤⼩,这些设置看个⼈制图需求;图74.2 添加地图图件信息地图图件信息包括:指北针、图例、⽐例尺、图名、经纬⽹格、制图⼈、制图单位、制图时间等,其中图名、指北针、图例、⽐例尺、经纬⽹格⼀般是必不可少的图件!4.2.1 添加指北针、⽐例尺单击菜单“Insert——North Arrow”,选择合适的指北针,点击OK就可以将指北针添加到制图区域;或者Insert——Scale bar,选择合适的⽐例尺,点击OK即可。
利用arcgis制作带经纬网格图框步骤
需要用自定义的图像组合制作带经纬网格的图像时可以按如下步骤完成
1、通过屏幕截图和photoshop制作如下组合图像,并记录范围较大图像的角点坐标,以及截图后生成的组合图像角点坐标(行列值的形式)。
作为地图范围较大图像的角点坐标
40.7690934878774
117.175784562714 120.895340147894
37.0921079237014
0.5
-0.5 722.5
-714.5
2、在arcgis中做地理配准
数据管理工具—>扭曲——>设置输入图像——>输入角点坐标对(源控制点是图片角点行列,目标控制点是对应点的地理坐标,输入是一定要一一对应输入4个角点)——>设置输出图像——>确定。
3、新建地图文档,添加配准后的图像,定义坐标系。
至此图像已经有了投影坐标系了。
4、添加经纬网格
(1)设置数据框范围,输入角点坐标
(2)设置打印范围,也就是数据框外侧的框。
(3)设置经纬网格
1)创建经纬网
2)修改经纬网参数
(4)导出结果为tif
结果
导出。
基于MAPGIS10的花边制作流程及方法2013年10月武汉1.1操作流程1.1.1花边符号绘制1、找重复单元观察花边样式,每个花边都由一个重复的单元连续排列组成,所以绘制花边符号,只需绘制这个重复的单元,因此,首先要找出重复单元。
如图1.1-1,分析这些花边的重复单元。
图1.1-1复杂花边样式重复单元要最简化,即确保找到的单元最小,且重复排列后能形成完整的花边。
上图复杂花边的最简重复单元依次如图1.1-2:图1.1-2重复单元2、确定绘制方案具有对称规律的花边符号,只需绘制出一部分图元,再使用图元镜像,就可以方便地生成整个图元,因此,在绘制前,需要确定一种最简单的绘制方法。
例如样式12,只用画出四分之一图元,再使用两次镜像即可。
图1.1-3四分之一图元图1.1-4第一次镜像图1.1-5第二次镜像3、绘制花边符号为了绘制的图元与采集的花边图案尽可能地一样,一般将花边图案,作为底图,在上面描绘花边图元。
图1.1-6底图对于单元间相关性较大的花边,还需做一个辅助矩形,框选一个重复单元,再描绘花边图元,将图元都绘制在矩形内部,连接处要与矩形相交,这样绘制出的单元重复后连接紧密。
图1.1-7辅助矩形1.1.2花边样式制作1、导入花边符号在系统库管理中新建一个矢量符号。
图1.1-8新建矢量符号使用工具条上的“装入简单要素类”,将制作好的花边符号图层导入系统库,并调整图元的颜色、笔宽等参数。
图1.1-9导入花边符号调整好后,保存符号并命名。
图1.1-10保存花边符号2、新建花边样式在样式库管理中,新建一个花边样式。
图1.1-11新建花边样式3、设置花边参数图1.1-12花边设置(1)花边参数说明:a、边子图:设置四个边的子图符号。
整圈边子图:设置整个边框使用同一参数的子图符号;上/下/左/右边子图:设置四条边分别使用不同参数的子图符号;预览:双击预览下的空白可以设置子图参数,设置后空白变为预览图;相对角子图偏移:设置边子图相对于相应的角子图的偏移距离;相对基准线偏移:设置子图相对于排版框偏移的距离;同上一个子图间距:设置边子图之间的间距;操作:单击“+”添加边子图,单击“×”删除已添加的边子图。
MAPGIS软件做地图图框步骤和方法一、绘制图框1、打开2、记下原图框左上角和右下角(对角便可)的坐标值A(a,b)B(c,d)。
3、绘制图框:MAPGIS6.7主菜单→实用服务→投影变换→MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框→矩形图框参数输入(按要求输入相关参数)→确定→绘成图框①MAPGIS6.7主菜单→实用服务→投影变换②MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框③矩形图框参数输入(按要求输入相关参数)→确定注意:1.如步骤2中所示,取原图框左上角及右下角坐标分别为A(a,b)和B(c,d)。
则图廓参数中横向起始坐标值X为a,纵向起始坐标值Y为d;横向结束坐标值X为c,纵向结束坐标值Y为b。
起始点(a,d),结束点(c,b)。
2.图廓内网线参数:网起始值X及网起始值Y分别为比a和d稍大的数。
3.矩形分幅方法:选择用户自定义坐标框。
4.比例尺:选择与图相同的比例尺。
5.图框文件名:可以命名文件和选择保存路径④绘成图框二、获取经纬度坐标值(该过程需要进行MAPGIS向ARCGIS的文件转换。
)1、MAPGIS转为ARCGIS:MAPGIS6.7主菜单→图形处理→文件转换→无标题(文件转换窗口)→F文件(下拉菜单)→L装入线(单击)→MAPGIS打开文件(窗口)选择要存入的线文件(原图框)→打开→O输出(下拉菜单)→输出SHAPE文件(单击)→选择文件(对话框)→确定→ESRI SHAPE(命名shape文件并保存在指定位置)→保存(单击)①MAPGIS6.7主菜单→图形处理→文件转换②文件转换→无标题(文件转换窗口)→F文件(下拉菜单)→L装入线(单击)③L装入线(单击)→MAPGIS打开文件(窗口)选择要存入的线文件(原图框)→打开④O输出(下拉菜单)→输出SHAPE文件(单击)⑤输出SHAPE文件(单击)→选择文件(对话框)→确定⑥ESRI SHAPE(命名shape文件并保存在指定位置)→保存(单击)2、将版石.SHP文件导入预先建好的一个ARCGIS项目库内1)新建项目库:打开ArcCatalog→在指定位置(本例为E盘)新建一个File Geodatabase库文件(New File Geodatabase)2)将版石.SHP文件导入New File Geodatabase库文件在版石.SHP上点鼠标右键→下拉菜单(单击)→(单击)→对话框→在中点击→对话框中选择已建好的New File Geodatabase项目库→单击add→→单击OK①在版石.SHP上点鼠标右键→下拉菜单(单击)→(单击)②对话框→在中点击③对话框中选择已建好的New File Geodatabase项目库→单击add④→单击OK→成功导入3)在ARGMAP中打开并匹配坐标系在地图显示窗口右击→下拉菜单→→单击→对话框→→→对话框→选择一个已有文件如→add→完成①在地图显示窗口右击→下拉菜单→→单击②对话框→→点击③对话框→选择一个已有文件如→add⑤对话框→确定注意:如果需要修改坐标系参数,在对话框内单击→→进行编辑4)显示经纬度坐标并记录①在地图显示窗口右击→下拉菜单→→单击→对话框→→选择→确定②分别记下图框左上角和左下角的坐标A’(a’,b’)和B(c’,d’)三、编辑图框1、打开→添加项目(单击):添加步骤一中的新建图框文件:版石.WP, 版石.WL, 版石.WT。
利用Mapgis制作标准图框
1.将基础文件去掉带号→m apgis里设置成“十字大光标”→画出矩形边界
2.打开Mapgis中【实用服务】→【投影变换】→【文件】输入去掉带号的文件的矩形边界→【】→【】→用鼠标框选需要的图幅→在弹出的对话框中设置图框参数
图1——1
比例尺设置为1000,十字线长0mm→【确定】
注意:
在设置参数时,网起始值大于横纵座标的起始值,将其设为1000的整数倍。
网间隔要改成1000,点参数改称50 50
一切设置完之后点确定。
3在mapgis里进行线参数设置时,X系数:240 Y系数:240 在透明输出上打√
完成以上操作后做出来的图框如下图(图1——2)所示,按照出图要求我们还得加以修改(需要将图框四角的经纬度转换成Ⅹ°Ⅹ′Ⅹ″的形式)
图1——2
3.图框的整饰及经纬度显示形式的修改(在图框四角的经纬度转换时可以利用小软件可以完成)
①、首先是要有坐标转换工具了
②、把自己想转换的坐标输入到.txe格式的文本里,切忌:每一栏均要以“,”号隔开,并保存。
如下图:
③、打开转换工具,调好转换关系
④、点最下面的“文件转换”
⑤、在选择格式里有默认的.txt格式,点确定即可
⑥、“浏览”,把刚保存的文本打开
⑦、打开后点转换键,出现各对话框,点确定
⑧、右方的.txe1就是所要的大地坐标。
位置与源文本同一目录下
3坐标转换完成后将转换好的经纬度按Ⅹ°Ⅹ′Ⅹ″的形式输入到图框中,到这步之后,整个图框的制作就完成了,如下图:
4.。
mapgis标准图框生成
MapGIS标准图框生成。
MapGIS标准图框生成是地理信息系统中常见的一项功能,它可以帮助用户快速、准确地生成符合标准的地图框架,为地图制作提供了便利。
在MapGIS软件中,标准图框生成功能十分强大,能够满足用户对地图框架的各种需求,本文将介绍MapGIS标准图框生成的基本操作和注意事项。
首先,打开MapGIS软件,在地图编辑界面中选择“标准图框生成”功能。
在
弹出的对话框中,可以设置地图框架的大小、比例尺、坐标系等参数。
用户可以根据实际需求进行灵活设置,以满足不同地图制作的要求。
在设置完参数后,点击“生成”按钮,MapGIS软件会自动根据用户设定的参
数生成标准的地图框架。
用户可以在生成后对地图框架进行进一步的调整和编辑,比如添加地图标题、图例、比例尺等元素,以及设置地图的风格和样式。
在进行标准图框生成的过程中,需要注意一些问题。
首先,要选择合适的比例
尺和坐标系,以确保地图框架的准确性和规范性。
其次,要注意地图框架的布局和设计,使其符合地图制作的要求,清晰明了,美观大方。
最后,要对生成的地图框架进行审查和调整,确保其符合标准和实际需求。
总之,MapGIS标准图框生成是地图制作中不可或缺的重要功能,它能够帮助
用户快速、准确地生成符合标准的地图框架,为地图制作提供了便利。
在使用该功能时,用户需要注意设置参数、布局设计和审查调整等方面,以确保生成的地图框架符合要求。
希望本文对MapGIS标准图框生成功能的使用有所帮助,谢谢阅读!。
在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框小比例尺的标准框:以1:1万为例,其他小比例尺的标准框生成方法类似;单击‚系列标准图框‛菜单下‚生成1:1万图框‛命令,系统弹出‚1:1万图框‛对话框,输入起始经纬度,单击‚确定‛;单击‚椭球参数‛,可以设臵相应的椭球参数;系统弹出‚图框参数输入‛对话框,默认设臵,单击‚确定‛按钮,弹出‚输入接图表内容‛对话框,默认设臵,单击‚确定‛;系统自动投影生成‚1:1万‛标准图框。
小比例尺的非标准框:单击‚投影变换‛菜单下‚绘制投影经纬网‛命令,系统弹出‚参数输入‛对话框,分别输入起始经纬度和间隔等参数;单击‚角度单位‛按钮,坐标单位要和输入的起始经纬度的单位保持一致,这里设臵为‚度分秒‛;单击‚投影参数‛按钮,设臵图框投影参数,这里默认设臵,其中‚投影中心点经度‛设臵方法:由比例尺为‚1:10万‛知道,图框的投影带类型为6度分带,由起始经度为‚1170000‛,查阅‚帮助‛中的‚6度分带表‛可知,图框的中央经线恰好为‚1170000‛;设臵好‚角度单位‛、‚投影参数‛、起始经纬度、经纬线间隔、经纬线点密度等参数后,单击‚绘经纬网‛或者‚绘公里网‛单选按钮,然后单击‚确定‛按钮;系统弹出如右图所示对话框,默认设臵,单击‚确定‛按钮;系统自动投影生成‚1:10万‛非标准图框,单击右键选择‚复位‛命令,选择显示点、线文件,‚确定‛即可。
大比例尺的标准框:以1:2000为例,其他大比例尺的标准框生成方法类似;单击‚系列标准图框‛菜单下‚生成1:2000图框‛命令,弹出‚1:2000图框‛,默认设臵,单击‚确定‛按钮,即可生成1:2000标准图框。
大比例尺的非标准框:以1:2000为例,其他大比例尺的非标准框生成方法类似;单击‚系列标准图框‛菜单下‚生成1:2000图框‛命令,弹出‚1:2000图框‛;矩形分幅方法选择任意矩形分幅;设臵起始公里值、结束公里值、公里值间隔后,单击‚确定‛按钮,即可生成1:2000非标准。
1ArcGIS版地图打印图廓工具1、批量生成标准分幅图或行政区划,地图打印所需的图廓(或图框)整饰内容:公里网,十字丝,经纬网以及标注,四角的经纬度标注,四周的文字表示和自动填写结合表的内容。
一方面标准规范,另一方大大地提高了你的工作效率,使你在打印地图中,从重复、繁杂的工作中摆脱出来。
2、系统缺省按照地形图标准设置,也提供各种参数定制:如地图比例尺,地图左下角,下面的比例尺信息,右下角,左边的单位信息,右上角(机密等),上边的标题,内容,位置,字体的大小,颜色都可以自己定义,提供公里网,十字丝,经纬网三种方式供你选择,你可以设置公里网,十字丝,经纬网的间距,文字标注的大小位置。
3、比例尺可以自己指定,根据比例尺,自动计算各文字注记得位置。
4、输入一图幅号,就可以生成对应图幅图廓整饰内容。
提供标准图幅号(可以是新图幅也可以是旧图幅号,支持地图比例尺有1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万、1:1万和1:5000比例尺))生成单幅图的打印梯形图廓,内外图廓严格平行,都是梯形,文字标注按照梯形的斜线标注;根据标准图幅文件批量生成标准梯形图廓;根据行政区划文件的图形对象,批量生成矩形图廓,你可以定义地图与内图廓的距离,可以采用经纬网标注整饰,比例尺也可以灵活自定义。
5、标注智能化程度高,要求左对齐,一定左对齐,中间对齐自动中间对齐,右对齐自动右对齐,位置严格按照定义位置标注,字体大小,颜色样式一定定义生成,并且可以和字段、或则日期配套使用。
本软件是绿色软件,无需安装,操作方便,自动记忆上次界面设置,下次打开就自动调出上次设置,包括文字的内容,字体的大小,颜色,你的选择(如本次选经纬网,下次打开默认设置还是经纬网),让你真正一劳永逸。
有其他特殊需要和问题,都可以发Email:gisoracle@,或QQ:276529800联系,定会得到答复。
注册下载地址:/soft/SoftView_36740.htm本工具有ArcGIS和Mapinfo版,本说明主要针对 ArcGIS版注意:需要安装ArcGIS或ArcEngine9.0以上版本。

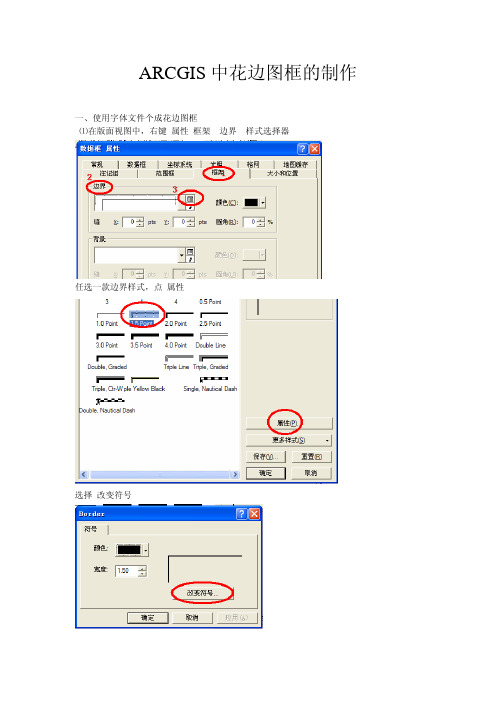

ARCGIS中花边图框的制作
一、使用字体文件个成花边图框
⑴在版面视图中,右键属性框架边界样式选择器
任选一款边界样式,点属性
选择改变符号
在符号选择器中再次点属性,进入符号属性编辑器
类别选择标记线形符号
点符号
再次进入符号选择器中,点属性
⑵类别选择地图标记符号,字体选择 Wingdings ,适当调整字体大小
确定后在符号选择器中再次确定
在符号属性编辑器中,选择模板,拖动灰色方块,使符号的间隔合适
点图层中的+号,添加一个新符号,类型选择地图线形符号
调整线宽和线的偏移量,使两层符号处于合适的位置
如果需要还可以继续添加新的符号,
确定后,退回到边界管理
可以将新建的边界样式保存到边界选择器中
回到版面视图可以看到生成的花边图框效果,如不满意,可以按前面的方法再调整
二、使用外部矢量文件生面花边图框
如果对字体文件的花边不满意,可以到网上搜索或自己在绘制矢量图形。
网上可以到“素材中国”查找。
用CorelDRAW打开找到的矢量花边文件
选择需要的矢量图形,保存到一个单独的文件中,文件类型选择 EMF
操作同上,在第⑵步在符号属性编辑器中,属性类型选择图片线形符号,选择转换好的EMF 文件,
调整好大小,和偏移量
将花纹样式保存在符号选择器中
其它操作与第一种方法相同。
(此种方法生成的图框要出图才能看到真实效果)。
1.打开ARCMAP,在图层中添加已经配准好的万分之一地形图。
2.打开ArcCatalog,在内容中鼠标右击创建一个新的shp图层(面数据)。
点击编辑,选择投影坐标系,Gauss Kruger---XIAN 1980---Xian_1980_3_Degree_GK_Zone_37
3.将刚新建的面图层添加到ARCMAP中,
点击ARCMAP中的编辑器,点击开始编辑,并选取裁剪图层。
在创建要素栏内选择“裁剪图层”,在构造工具里选择“面”
在ARCMAP中以地形图的4个内图廓点为端点画面。
点击ARCTOOLBOX,选取“Spatial Analyst Tools”下“提取分析”下面的“按掩膜提取”。
将地形图选择为输入栅格,将裁剪面选择为输入栅格数据货要素掩膜数据,并选择好输出栅格的文件目录,并点击确定即可。
若需要TIFF格式的地形图,先在ARCMAP中添加上个步骤生成的地形图数据,再点击数据导出,选择好导出位置即可。
arcgis绘制矩形框裁减范围-回复ArcGIS是一款强大的地理信息系统(GIS)软件,它提供了许多功能强大的工具来处理地理数据。
其中一项重要的功能是绘制矩形框裁减范围。
本文将一步一步地回答关于如何使用ArcGIS来绘制矩形框裁减范围的问题,并提供一些实际应用的例子。
步骤一:准备工作在开始绘制矩形框裁减范围之前,首先需要准备一些数据。
这些数据可以是任何与你的项目相关的地理数据,比如地图、影像、道路网络等。
确保这些数据已经导入到ArcGIS软件中,并且可以被访问和使用。
步骤二:打开ArcGIS软件在电脑上找到ArcGIS软件的快捷方式或图标,双击打开软件。
步骤三:创建新的地图文档在ArcGIS软件中,地图文档是一个保存地理数据和地图布局的文件。
我们需要创建一个新的地图文档来绘制矩形框裁减范围。
在软件的菜单栏中,点击“文件”选项,然后选择“新建”。
接着,选择“地图文档”选项,点击“确定”。
步骤四:导入所需数据在创建地图文档之后,我们需要将之前准备好的地理数据导入到其中。
在软件的菜单栏中,点击“文件”选项,然后选择“添加数据”。
“添加数据”对话框将会出现,选择合适的数据源,并点击“添加”。
步骤五:选择绘制工具在ArcGIS软件中,有许多不同的绘制工具可供使用。
为了绘制一个矩形框裁减范围,我们将使用“矩形绘制”工具。
在软件的工具栏中,找到“绘图”工具集,然后点击“矩形绘制”图标。
步骤六:绘制矩形框当你选择了“矩形绘制”工具之后,你将能够在地图上绘制一个矩形框。
点击地图上的一个点,然后拖动光标,直到你达到所需的矩形框大小和位置。
释放鼠标按钮以完成绘制。
步骤七:裁减范围一旦你完成了矩形框的绘制,你需要将其应用到你希望裁减的地理数据上。
在软件的菜单栏中,点击“选择”选项,然后选择“选择要素”或“选择图形”。
此时,你可以选择“矩形”选项,在地图上点击并拖动以选择矩形框。
步骤八:裁减数据当你选择完矩形框后,你需要将其用于裁减地理数据。
MapGIS 经纬度生成图框今天我把这个问题好好的研究了一番,MAPGIS虽然是国产软件的佼佼者,但与此同时很多操作较之于ARCGIS等非常成熟的软件,它还是有很多需要做的。
很多东西复杂化了,让应用者很头疼甚至恶心到想吐,不过也莫得办法,问题不搞复杂化,怎么简化呢?还想不想捞钱了呢?要把简单的东西复杂化,是它们的一贯追求,当然,既然是国产软件,还是支持一下,就像周星驰《大话西游》里面,紫霞有着猪八戒的躯体,却安慰至尊宝,吐吧,吐吐,吐完之后就好了。
开玩笑的,记录下我用经纬度生成图框的一些心得吧。
这两个分别是左下角坐标和右上角坐标。
用它生成图框上面我们看到,最小起始经度、纬度,最大结束经度、纬度。
它们分别是左下角经度、左下角纬度,右上角经度、右上角纬度。
按照上面的填上就是了,经度线间隔现在先不用管它,因为现在我们绘制的是公里网格,所以只需要在右边设置经网格设置就行了,这里我们设置传统的1KM。
内外边框的设置,一般只设置内边距,假如我们设置了外边距地话就会出现下面的效果。
上图中,在外面的当然就是外边了,里面的就是内边框。
正常的情况下我们只需要一个边框就行了,一般选择内边框。
而它们具体的数值是您后面设置的毫米,假如你的比例尺是1:1000的话,每个方格网的距离是1000m,在图上是1000mm,这样如果你的内边距是100的话,就相当于边距在图上看起来是方格里网距离的1/10长。
左下脚的经线点密度那些可以不用管的,我试了一下,似乎没做什么作用似地。
这样我们开始下一步操作。
这样设置就好了,不用管高程的。
上面的设置,比例设置为1000,单位为毫米。
因为实际上MAPGIS里没有比例尺设置的,而我们看到的1:1000默认情况,其实是图上的1mm相当于实际距离的1m,也即1000mm相当于一个经网格的距离。
而如果是1:10000的比例尺的话,图上的100mm相当于一个方格网。
接下来要设置,投影区内任意点的纬度,只要是范围之内就行了。
arcgis分区边界线
ArcGIS分区边界线指的是通过 ArcGIS 软件将行政区划的边界信息转化为数字化的线条。
这些线条可以表示省级、市级、县级等不同级别的行政区划边界,并且可以通过 ArcGIS 的制图综合工具或其他方法进行制作和提取。
在 ArcGIS 中,制作分区边界线的流程如下:
1. 准备底图:可以调用天地图、下载影像图等作为底图。
2. 地图底色处理:创建一个黑色的矩形覆盖整个范围,并调整透明度,然后利用“擦除”工具,把行政范围内的黑色要素擦除掉。
3. 制作立体边界:把行政边界转为线状要素,并存到地理数据库中,然后右击该数据,进行制图表达。
进入到制图表达对话框后,选择“偏移切线”的几何效果,并设置相应的参数,如线的颜色和透明度等。
分区边界线在 ArcGIS 中的应用非常广泛,可以用于地图制作、数据分析和可视化等方面。
如果你需要更多关于 ArcGIS 分区边界线的信息,请继续向我提问。
mapgis生成标准图框MapGIS生成标准图框。
地图制作是GIS领域中的重要应用之一,而地图的标准图框则是地图制作中的重要元素之一。
MapGIS作为一款专业的地理信息系统软件,提供了丰富的地图制作功能,其中包括了生成标准图框的功能。
本文将介绍如何在MapGIS中生成标准图框,以及一些注意事项和技巧。
首先,打开MapGIS软件,在新建地图文档或者打开已有地图文档后,选择“制图”功能模块。
在“制图”功能模块中,可以找到“生成标准图框”的选项。
点击该选项后,会弹出一个设置窗口,用户可以在其中进行一些参数的设置。
在设置窗口中,用户可以选择标准图框的样式、大小、边框样式等参数。
MapGIS提供了多种标准图框样式可供选择,用户可以根据自己的需求选择合适的样式。
同时,用户还可以自定义标准图框的大小,以及调整边框样式的粗细和颜色等。
在设置完参数后,点击“确定”按钮,即可生成标准图框。
生成标准图框后,用户可以根据实际需求对标准图框进行进一步的调整。
比如,可以调整标准图框的位置和大小,使其更加符合地图的布局。
同时,用户还可以对标准图框的边框样式进行修改,以满足地图制作的风格要求。
除了生成标准图框外,MapGIS还提供了丰富的地图制作功能,用户可以在地图中添加各种地图要素,比如道路、河流、建筑物等。
同时,用户还可以对地图进行符号化、标注等操作,使地图更加直观、易于理解。
在使用MapGIS生成标准图框的过程中,需要注意一些事项。
首先,要根据地图的实际情况选择合适的标准图框样式和大小,保证地图制作的效果。
其次,要注意标准图框与地图要素的搭配,使整个地图看起来和谐统一。
最后,要留意标准图框的比例尺和坐标信息,确保地图的准确性和可读性。
总的来说,MapGIS作为一款专业的地理信息系统软件,提供了便捷、丰富的地图制作功能,其中包括了生成标准图框的功能。
通过本文的介绍,相信读者对MapGIS生成标准图框的方法有了更加清晰的认识,希望能够对大家在地图制作中有所帮助。
Arcmap中绘制图框技巧
1.Arcmap新建地图——布局视图——更改布局——选择模板(选择图纸大小、纵横方向)
2.视图工具——打开“标尺、参考线”功能——“地图窗口”右键——Arcmap选项——布局视图——设置标尺参数:单位cm,最小主刻度:0.1cm——设置参考线捕捉容差:0.1cm。
注:标尺区域——可挪移参考线位置;但挪移参考线时,鼠标进入地图区域则清除参考线。
3.新建地图时,默认是1个数据框;添加其他数据框,结合参考线,设置数据框的大小与位置,分割调整图纸版面。
(数据框的边界可自动对齐参考线)
添加数据框前,可先添加图名(字体大小、位置)、指北针、比例尺等必要的图面要素,便于设置参考线分割图面。
4.数据框属性(大小、四角锚点位置等)设置:
5.完成图框制作(整个图框由不同数据框构成)
6.其他补充:
数据视图:处于激活状态的数据框中的数据才显示,才能进行编辑。
(数据框——右键——激活)
数据视图:显示加载的各类数据,不显示插入的指北针、图名等。
布局视图:各个数据框的图面内容都会显示,且文件仅显示对应数据框的范围内。
出图的正图部分数据应放在“正图数据框”中。
7.绘制正东西南北的矩形:
创建面要素—开始编辑—(构造工具)矩形—Tab键—绘制“正方向(正东西/南北向)”矩形。
绘制矩形前不按Tab键,则绘制任意指定方向的矩形。
arcgis创建多部件的步骤
标题,ArcGIS创建多部件的步骤。
ArcGIS是一款功能强大的地理信息系统软件,可以用来创建、编辑和分析地理空间数据。
在ArcGIS中,创建多部件是指在一个要素中包含多个几何图形,比如一个多部件多边形可以由多个不相连的面组成。
下面是在ArcGIS中创建多部件的步骤:
1. 打开ArcMap软件,并加载要素类数据。
2. 在编辑工具栏中选择“创建要素”工具。
3. 在“创建要素”对话框中,选择要素类和图层,确保图层处于可编辑状态。
4. 选择要素类中的一个要素,然后在地图上绘制第一个部件的几何图形,比如一个多边形的一个面。
5. 在“创建要素”对话框中,选择“添加部件”工具。
6. 绘制第二个部件的几何图形,可以是一个不相连的面,也可以是一个线或点。
7. 重复步骤5和步骤6,直到创建完所有需要的部件。
8. 完成所有部件的绘制后,点击“停止编辑”保存编辑结果。
通过以上步骤,你就可以在ArcGIS中成功创建一个多部件的要素。
这种功能在处理一些特殊的地理空间数据时非常有用,比如在表示岛屿、湖泊群等多个不相连的地理要素时。
希望以上步骤对你有所帮助,祝你在ArcGIS中编辑数据顺利!。
本人为新手,不足之处希望大家批评指正。
下面是arcgis10简单图例制作及编辑。
1、点击左下角的布局视图。
2、点击插入→图例
3、图例向导设置。
(1)按住shift可选择图例项中所有图层,可全部移出或移入图层(左侧箭头移入或移出图层,右侧箭头可调整图层的顺序)。
此处选择需要的图层。
(2)点击下一步继续设置。
此处的大小为“图例”两个字的大小。
(3)点击下一步。
设计面的大小。
(4)下一步设置图例各部分之间的间距。
(5)点击完成。
完成设置。
4、修改图例。
(生成的图例比例大小不理想,进行修改。
)
(1)双击生成的图例。
点击图例→符号。
此处的大小为“图例”两个字的大小。
(2)选择项目→符号。
此处可选择:应用于整个项,应用于图层名称,应用于标题,应用于标注,应用于描述。
①应用于整个项为:不包括“图例”两个
字的所有文字。
②应用于图层名称为“Reclass_tif3”的大
小。
③应用于标题为“Value”的大小。
④应用于标注为“无影响区、轻度影响
区……”的大小。
(3)图层→样式→属性。
此处也可以修改图层名称符号,标注符号,标题符号等。
修改“覆盖默认面大小”下的宽度和高度,即可修改矩形框的大小。
ARCGIS中花边图框的制作
一、使用字体文件个成花边图框
⑴在版面视图中,右键属性框架边界样式选择器
任选一款边界样式,点属性
选择改变符号
在符号选择器中再次点属性,进入符号属性编辑器
类别选择标记线形符号
点符号
再次进入符号选择器中,点属性
⑵类别选择地图标记符号,字体选择 Wingdings ,适当调整字体大小
确定后在符号选择器中再次确定
在符号属性编辑器中,选择模板,拖动灰色方块,使符号的间隔合适
点图层中的+号,添加一个新符号,类型选择地图线形符号
调整线宽和线的偏移量,使两层符号处于合适的位置
如果需要还可以继续添加新的符号,
确定后,退回到边界管理
可以将新建的边界样式保存到边界选择器中
回到版面视图可以看到生成的花边图框效果,如不满意,可以按前面的方法再调整
二、使用外部矢量文件生面花边图框
如果对字体文件的花边不满意,可以到网上搜索或自己在绘制矢量图形。
网上可以到“素材中国”查找。
用CorelDRAW打开找到的矢量花边文件
选择需要的矢量图形,保存到一个单独的文件中,文件类型选择 EMF
操作同上,在第⑵步在符号属性编辑器中,属性类型选择图片线形符号,选择转换好的EMF 文件,
调整好大小,和偏移量
将花纹样式保存在符号选择器中
其它操作与第一种方法相同。
(此种方法生成的图框要出图才能看到真实效果)。
